一、交底目的为确保边坡排水沟施工安全，预防安全事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底对象全体参与边坡排水沟施工的施工人员、管理人员及监理人员。

三、交底内容1. 工程概况（1）工程名称：XX项目边坡排水沟施工（2）工程地点：XX地区（3）施工内容：边坡排水沟开挖、排水沟衬砌、排水沟出口等。

2. 施工安全注意事项（1）施工人员应熟悉施工图纸、施工方案及安全技术措施，了解边坡排水沟施工的流程及注意事项。

（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（3）施工人员必须遵守现场安全规定，不得擅自离岗、串岗。

（4）施工人员应定期参加安全教育培训，提高安全意识和操作技能。

3. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工人员应严格按照施工方案进行施工，不得擅自更改施工方法。

（3）边坡排水沟开挖时，应确保边坡稳定性，防止边坡坍塌。

（4）排水沟衬砌材料应选用质量合格的产品，确保衬砌质量。

（5）排水沟出口应设置防护设施，防止施工人员及行人坠落。

4. 施工过程中可能出现的安全隐患及预防措施（1）边坡坍塌：施工人员应密切关注边坡稳定性，发现边坡有坍塌迹象时，应立即停止施工，并采取应急措施。

（2）物体打击：施工人员应遵守操作规程，不得擅自操作机械设备，防止物体打击事故发生。

（3）高处坠落：施工人员在高处作业时，必须系好安全带，并做好防滑措施。

（4）触电事故：施工现场应确保用电安全，施工人员不得私拉乱接电线，防止触电事故发生。

5. 施工过程中发生事故的应急处理措施（1）发现事故隐患，立即停止施工，并向项目负责人报告。

（2）事故发生后，立即组织救援，确保伤员安全。

（3）事故发生后，立即向相关部门报告，并配合调查处理。

四、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。

2. 施工人员应按照安全技术措施进行施工，确保施工安全。

排水沟施工安全技术交底
在进行排水沟施工安全技术交底时，需要注意以下要点，以确保施工过程中的安全性：
1. 工作内容交底：详细说明施工人员需要进行的具体工作内容和任务，包括挖掘排水沟、安装排水管道等。

2. 安全操作规范交底：强调施工人员必须遵守安全操作规范，如佩戴必要的安全防护设备（如安全帽、安全鞋、护目镜等），正确使用工具和设备，确保人员的安全。

3. 危险因素和预防措施交底：明确排水沟施工可能存在的危险因素，如坍塌、火灾等，并告知施工人员采取相应的预防措施，如设置防护网、灭火器等，确保施工过程中的安全。

4. 紧急救援措施交底：告知施工人员紧急救援的流程和方法，包括发生事故时如何报警、急救措施等，确保及时有效地进行救援。

5. 安全警示标识交底：告知施工人员在施工现场设置必要的安全警示标识，如“危险区域”、“禁止入内”等，以提醒人员注意
安全。

6. 施工现场安全检查交底：强调施工人员需要实施定期、不定期的安全检查，及时发现并消除安全隐患，确保施工过程中的安全。

7. 注意事项交底：提醒施工人员注意排水沟施工过程中的一些特殊情况，如气候变化、地质条件等，以及应对这些情况的相应措施。

通过以上技术交底，施工人员能够全面了解排水沟施工安全技术要点，提高施工过程中的安全性，有效预防事故的发生。

坡沟施工安全技术交底
披露内容：
1. 牢固树立安全第一，预防为主的指导思想，严格执行安全生产
规章制度和操作规程，明确岗位责任制，加强安全工作检查监督，确
保安全生产。

2. 定期进行安全教育，重点对班、组长及电工、机械设备操作员
的培训和评估。

3. 工地内设置各种安全标志，临时道路施工段两端设置警示标志；夜间施工应设灯光警示标志。

4. 施工现场的所有电气控制箱必须配备漏电保护器，并由专业电
工控制开、合，所有电器必须有接地线。

5. 现场所有人员必须佩戴安全帽，严禁穿拖鞋者进入。

6. 对高边坡顶经常巡视检查，防止雨水引起的边坡坍塌或泥石流。

7．严禁施工人员从高边坡上抛掷石块。

8. 原材料的堆放应合理，不影响交通。

9. 发现潜在的安全隐患，应及时上报。

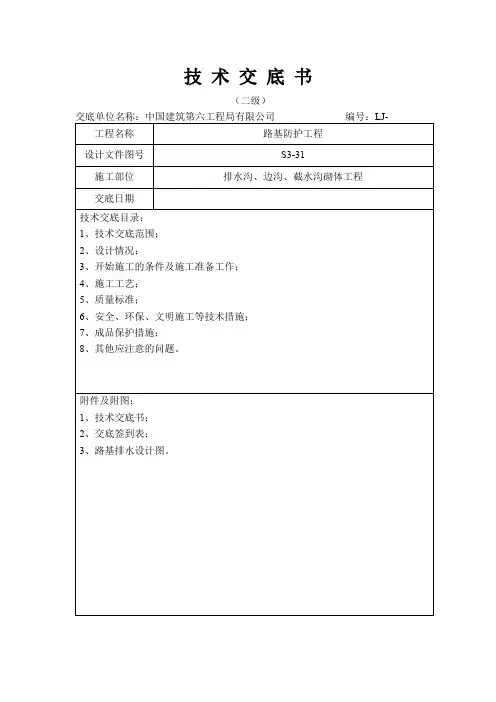

（二级）交底单位名称：中国建筑第六工程局有限公司编号：LJ- 工程名称路基防护工程设计文件图号S3-31施工部位排水沟、边沟、截水沟砌体工程交底日期技术交底目录：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。

附件及附图：1、技术交底书；2、交底签到表；3、路基排水设计图。

编号：LJ-单位：中国建筑第六工程局有限公司主送单位一、二工区编号工程名称排水沟、边沟、截水沟砌体工程日期交底正文：1、技术交底范围三淅高速LXTJ-7标路基排水沟、边沟、截水沟砌体工程施工。

2、设计情况三门峡至淅川高速公路LXTJ-7标段，长度＜300m的填方路段采用A1式排水沟60cm×60cm，挖方路段采用A1式边沟60cm×75cm；长度≥300m的填方路段采用A2式排水沟60cm×80cm，挖方路段采用A2式边沟60cm×95cm；长超挖高路段内侧采用B型边沟60cm×138cm；分离式路基中间汇水面积较小路段采用B1式排水沟60cm×60cm；分离式路基中间汇水面积较大路段采用B2式排水沟60cm×80cm；坡顶汇水面积较大路段设置截水沟。

3、开始施工的条件及施工准备工作3.1、基槽开挖前，先进行施工放样，并报检合格。

3.2、开挖前后，砌筑前必须报请监理工程师检验，合格后方可施工。

3.3、如遇难以人工开挖地段，采用挖掘机挖掘，确保边沟、排水沟开挖质量。

3.4、施工前，砂、石、水泥等材料要保证有充足的货源，并做好配合比试验，浆砌片石的片石强度应大于30MPa。

3.5、保证施工便道通畅，满足施工运输要求。

4、施工工艺4.1、工艺流程第 3 页浆砌边沟、排水沟、截水沟施工工艺流程图4.2、施工方法4.2.1、测量放样浆砌边沟、排水沟、截水沟工程采用分段施工，分段放样。

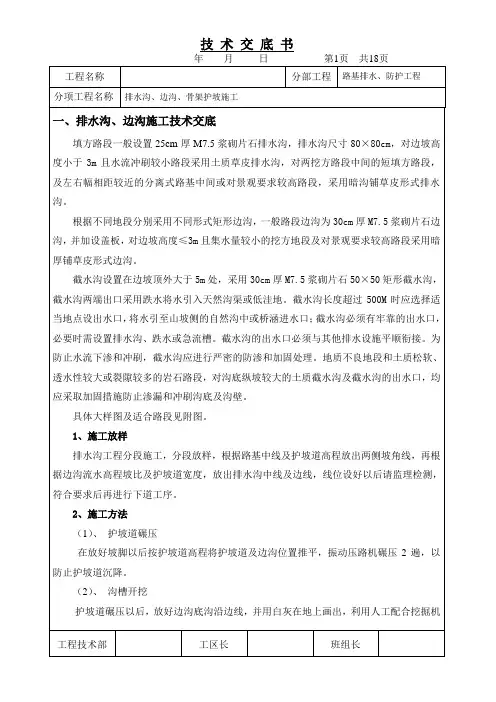

工程名称分部工程路基排水、防护工程分项工程名称排水沟、边沟、骨架护坡施工一、排水沟、边沟施工技术交底填方路段一般设置25cm厚M7.5浆砌片石排水沟，排水沟尺寸80×80cm，对边坡高度小于3m且水流冲刷较小路段采用土质草皮排水沟，对两挖方路段中间的短填方路段，及左右幅相距较近的分离式路基中间或对景观要求较高路段，采用暗沟铺草皮形式排水沟。

根据不同地段分别采用不同形式矩形边沟，一般路段边沟为30cm厚M7.5浆砌片石边沟，并加设盖板，对边坡高度≤3m且集水量较小的挖方地段及对景观要求较高路段采用暗厚铺草皮形式边沟。

截水沟设置在边坡顶外大于5m处，采用30cm厚M7.5浆砌片石50×50矩形截水沟，截水沟两端出口采用跌水将水引入天然沟渠或低洼地。

截水沟长度超过500M时应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽。

截水沟的出水口必须与其他排水设施平顺衔接。

为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。

地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取加固措施防止渗漏和冲刷沟底及沟壁。

具体大样图及适合路段见附图。

1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2、施工方法（1）、护坡道碾压在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。

（2）、沟槽开挖护坡道碾压以后，放好边沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机工程名称分部工程路基排水、防护工程分项工程名称排水沟、边沟、骨架护坡施工械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。

骨架护坡施工技术交底在山区或沿河河道等坡地上，施工防护措施至关重要。

骨架护坡是一种常用的坡地防护工程，通过利用骨架结构和填充材料来加固和保护坡面。

本文将重点介绍骨架护坡施工技术，包括施工前的准备工作、骨架材料的选择、施工步骤和注意事项等内容。

一、施工前的准备工作在进行骨架护坡施工之前，需要进行一系列准备工作，以确保施工的顺利进行和工程质量的保证。

1. 市场调研和设计方案的确定：首先需要进行市场调研，了解当地的土地特点、护坡需求等。

然后根据具体情况确定设计方案，包括骨架护坡的高度、长度、材料选择等。

2. 施工图纸和施工方案的编制：根据设计方案绘制出具体的施工图纸，明确施工方案和步骤。

同时，还需要编制施工方案，明确工期、人员安排、材料采购等。

3. 材料的准备和采购：根据施工图纸和施工方案确定所需的骨架材料，包括钢筋、钢丝网、地膜等。

进行材料的准备和采购时，要注意选择正规的供应商，保证材料的质量和数量。

4. 施工场地的准备：清理施工场地，确保施工区域的平整和无障碍。

如果需要进行地基处理或者挖掘，则要根据实际需要进行相应的施工准备。

二、骨架材料的选择骨架护坡所用的材料主要包括钢筋、钢丝网和地膜等。

在选择材料时，需要考虑材料的性能、耐久性和可靠性等因素。

1. 钢筋：钢筋是骨架护坡中最常用的材料之一，其质量和强度直接关系到工程的稳定性和使用寿命。

在选择钢筋时，应注意其质量标准和强度等级，以及是否符合相关技术要求。

2. 钢丝网：钢丝网是用于加固填充材料的关键材料之一，其具有良好的抗拉强度和抗腐蚀性能。

在选择钢丝网时，应注意其规格、网孔大小和镀锌方式等。

3. 地膜：地膜是用于防止土壤流失和提高填充材料的稳定性的材料。

在选择地膜时，要考虑其防水性能、耐久性和耐候性等因素。

三、施工步骤1. 土方开挖：根据施工图纸和设计要求，进行土方开挖和土壤整平工作。

确保坡地的平整和施工的顺利进行。

2. 基底处理：对土壤基底进行处理，采取夯实、加固等方式，提高基底的稳定性和承载能力。

边沟施工技术交底边沟施工是农田水利工程中非常重要的一环，也是农民朋友经常涉及的问题。

下面将对边沟施工技术进行交底。

边沟的基本概念边沟，又称源头沟，是将溪流、河流发源处的附属水体和雨水快速集中排放，防止水流侵蚀农作物和土地，保障农田的安全生产。

边沟的规划和设计应该考虑到地形、地貌和地势条件。

同时，在施工过程中，要注意沟底铺底、排水口等等的细节处理。

施工要点1.边沟的开挖1.1 确定开挖范围在进行边沟施工之前，首先要做的是确定边沟开挖的范围和宽度。

这个范围要根据具体的情况进行估算，包括地形、地貌、排水量等等因素进行考虑。

1.2 开挖沟道并平整确定开挖范围之后，就可以进行沟道的开挖了。

在进行边沟开挖之后，必须保证边沟两侧的高度相等，并且沟底平整。

在进行这个过程中，应该根据地势、土质和工程难度等因素考虑挖掘的深度和范围。

2.边沟的混凝土浇筑2.1 预先准备在进行边沟混凝土浇筑之前，应首先准备好所有要用到的材料和工具，包括混凝土原料、水泥、细沙、石子、水泵、搅拌机等等。

2.2 施工流程首先，将所有原料按照一定的比例混合在一起。

然后将混好的料运输到需要注入混凝土的位置，利用水泵将混合好的料泵入边沟中，再利用搅拌机进行振动压实。

当浇筑好的混凝土表面变平均后就可以停止作业了。

2.3 浇筑注意事项在进行边沟混凝土浇筑时，需要注意以下细节处理：•浇筑时要把混凝土泵过去，每次泵料的时间不要太长，以免出现漏泵现象。

•如果已经进行了一些浇筑，则沟槽中的混凝土需要与已浇筑的混凝土紧密结合。

•浇筑时，混凝土的浓度应该根据环境温度、湿度、流速等不同因素进行调整，以保证浇筑的混凝土质量。

3.边沟排水口的设置3.1 排水口的基本情况边沟中的排水口是非常重要的，因为它可以起到排水和溢洪的效果。

排水口的设置必须考虑到地形、水流和水量等方面的因素。

排水口的数量和大小要根据具体情况确定，不能过多，也不能过少。

3.2 排水口的位置和方向排水口的位置应该选择在水流汇合、坡度变化、路口或者拐角等地方，同时也需要考虑到排水口的排放方向，是直接向外排放，还是通过其他方式进行处理。

排水沟施工技术交底（一）引言概述：排水沟施工是建筑工程中一个重要的环节，为了确保排水系统的正常运行，施工技术交底显得尤为重要。

本文将针对排水沟施工技术交底进行详细讲解，包括设计要求、施工步骤、施工材料及设备的准备，以及注意事项等五个大点。

正文：一、设计要求1.了解施工区域的地形和地貌，根据降水情况确定排水沟的布置位置和长度。

2.根据排水沟的用途和流量要求，确定断面形状和尺寸，确保排水能力。

3.根据设计要求，确认排水沟的材料、厚度和强度要求，以满足工程需要。

4.确定排水沟的斜度，保证水能够顺利流出。

二、施工步骤1.清理施工现场，确保施工区域平整无障碍物，并清除杂草和垃圾。

2.进行土方开挖，按照设计要求开挖排水沟的基底，并确保基底平整且符合设计要求。

3.搭建模板支架，按照设计要求搭建模板系统，确保排水沟的形状和尺寸准确。

4.浇筑混凝土，按照设计要求进行混凝土的搅拌和浇筑，保证施工质量。

5.进行养护，及时进行施工后的养护工作，保持施工质量，防止开裂和渗漏。

三、施工材料及设备的准备1.根据设计要求，准备好所需的混凝土、砂石、水泥等施工材料。

2.配备挖掘机、平地机等施工设备，用于土方开挖和移动材料。

3.准备好模板系统、浇筑设备等辅助工具，用于确保排水沟的准确施工。

四、注意事项1.施工过程中，要确保人员安全，做好安全防护工作，遵守相关施工规范。

2.在进行混凝土浇筑前，要确保模板系统的准确性和稳定性，以防止漏浆和模板脱落。

3.对于长距离的排水沟，可以采用加密排水管道，以增加排水能力。

4.施工完成后，要及时清理工地，清除垃圾和余料，确保施工区域的整洁。

5.严格按照设计要求进行养护，防止施工质量问题。

总结：排水沟施工技术交底是确保排水系统正常运行的一项重要工作。

通过了解设计要求、施工步骤、施工材料及设备的准备以及注意事项等内容，可以有效地进行排水沟施工工作，确保施工质量和效果。

在施工过程中，要严格遵守相关规范和安全操作规程，以确保施工安全和工程质量。

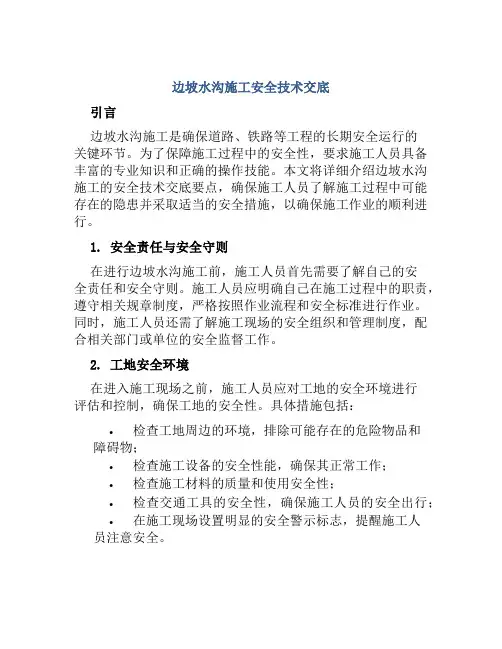

边坡水沟施工安全技术交底引言边坡水沟施工是确保道路、铁路等工程的长期安全运行的关键环节。

为了保障施工过程中的安全性，要求施工人员具备丰富的专业知识和正确的操作技能。

本文将详细介绍边坡水沟施工的安全技术交底要点，确保施工人员了解施工过程中可能存在的隐患并采取适当的安全措施，以确保施工作业的顺利进行。

1. 安全责任与安全守则在进行边坡水沟施工前，施工人员首先需要了解自己的安全责任和安全守则。

施工人员应明确自己在施工过程中的职责，遵守相关规章制度，严格按照作业流程和安全标准进行作业。

同时，施工人员还需了解施工现场的安全组织和管理制度，配合相关部门或单位的安全监督工作。

2. 工地安全环境在进入施工现场之前，施工人员应对工地的安全环境进行评估和控制，确保工地的安全性。

具体措施包括：•检查工地周边的环境，排除可能存在的危险物品和障碍物；•检查施工设备的安全性能，确保其正常工作；•检查施工材料的质量和使用安全性；•检查交通工具的安全性，确保施工人员的安全出行；•在施工现场设置明显的安全警示标志，提醒施工人员注意安全。

3. 边坡水沟施工作业准备施工前的作业准备是保证施工安全的重要环节。

施工人员应按照以下步骤进行作业准备：•对施工现场进行详细勘测，了解周围地质、地形情况和相关工程资料；•根据勘测结果制定施工方案和施工图纸；•配备适当的施工设备和工具，确保设备正常运行；•检查施工材料的质量和数量，确保供应充足；•对施工人员进行安全培训，确保其具备必要的专业知识和操作技能。

4. 边坡水沟施工作业流程边坡水沟施工作业流程需要严格按照规定的步骤进行，以确保施工质量和安全。

以下是一般的作业流程：•施工前清理工地，将施工现场的杂物清理干净，确保施工区域整洁；•根据施工图纸确定挖掘边坡水沟的位置和尺寸；•执行挖掘作业，按照施工方案和要求进行挖掘，确保边坡平稳无滑坡现象；•安装边坡支护设施，根据设计要求进行边坡支护设施的安装；•检查边坡水沟的排水情况，确保排水通畅，防止积水和涌水现象；•进行边坡水沟的抹灰和修整工作，使其表面平整、光滑；•检查边坡水沟施工质量，确保施工符合相关规范和标准。

排水边沟施工技术交底排水边沟施工技术交底一、浆砌排水沟施工1、测量放样进行排水沟基坑位置的测量放样工作。

2、基坑开挖采用人工配合机械开挖方法进行开挖工作。

挖出的土料当即运至指定地点，基坑边坡根据现场情况适当放坡，挖置高出设计标高0.1m时改用人工清理，按设计底面横坡修整，防止扰动底部土坡，基坑开挖成型后，先进行放样自检，再报监理检查，检测合格后，方可进行砌筑施工；达不到基底设计承载力时，报请监理工程师采取技术处理措施满足设计要求。

3、砌筑施工3.1基坑底內倾坡满足设计要求，基底标高误差控制在5cm以内。

订立墙体截面样架，固定后挂线施工。

3.2砌筑前先铺一层M7.5号砂浆，再铺砌片石。

砌筑时采取水平分层砌筑，不允许台阶砌筑。

3.3一律采用座浆（挤浆）法施工，严禁使用灌浆法，做到无空隙、无瞎缝，无通缝。

3.4片石大面朝下，采用两顺一丁形式，保证墙体整体性和稳定性良好。

3.5伸缩缝（沉降缝）位置按设计图要求设置，施工中保证沉降缝宽度2cm，垂直度好，无倾斜扭曲现象，沉降缝的填塞随砌筑高度按设计要求同步进行。

3.6相邻上下层片石、块石缝错开尺寸不小于8cm，三角区内切圆直径不大于7cm。

3.7按技术规范要求勾缝，宽1.2cm、深0.5cm，勾缝抹面选用M10砂浆抹面。

3.8 砌筑过程中，随砌筑高度每15cm进行一次回填作业，回填料选用砂砾石或碎石土，采用小型夯实机具或压路机分层夯实或碾压，其压实度达到96％。

3.9分段砌筑完成、待砂浆初凝后，墙顶覆盖草垫或塑料膜洒水养生7-14d。

为保证砂浆强度达到设计要求，必须每天洒水5-8次。

4、施工过程检查片石质量检查、砌体质量检查，几何尺寸检查、饱满程度检查等，对不符合要求的砌体一律返工或清理出场，消灭质量隐患。

浆砌排水沟实测项目（一）准备工作1、根据设计图纸计算出各段蝶形边沟的沟底高程，尤其注意缓和超高段沟底高程与路肩设计标高之间的关系，务必保证沟底高程与路线纵坡一致2、施工防样，确定边沟的平面位置和高程；（二）基坑开挖基坑断面尺寸符合设计要求，排水坡度正确，经自检合格后报请监理工程师检查，认定合格后方可进行渗沟的施工和浆砌片石砌筑。

排水边沟施工技术交底排水边沟施工技术交底一、引言排水边沟施工是公路、广场和停车场等基础设施建设中的重要环节。

合理设计并正确施工排水边沟，对于确保水流畅通、降低洪涝灾害、保护周边环境及结构安全具有重要意义。

本文将详细介绍排水边沟施工的准备、过程和验收，为相关工程提供技术参考。

二、施工前准备在进行排水边沟施工前，需充分考虑现场地形、土质、降雨等影响因素，并根据工程设计图纸进行技术资料和图纸的准备。

此外，应确定施工所需的材料和设备，包括边沟模板、沟槽支撑材料、混凝土等，并对其进行质量检查。

同时，对施工人员进行技术交底和安全培训，确保施工过程中遵循技术规范和安全操作规程。

三、施工过程1、选材与定位：根据设计要求选择合适的边沟模板，并进行精确测量与定位。

注意确保边沟与周围地形、建筑物的协调性。

2、沟槽开挖：根据设计图纸进行沟槽开挖，注意保持沟槽的平整和垂直度。

在挖掘过程中，应及时处理可能出现的地下管线或其他设施。

3、边沟安装与固定：将边沟模板放置在沟槽内，并用支撑材料固定。

确保边沟与沟槽的尺寸相匹配，并保证其稳定性和垂直度。

4、混凝土浇筑：在边沟模板内浇筑混凝土，并确保混凝土均匀分布，避免出现气泡和裂缝。

5、拆模与修整：在混凝土达到设计强度后，拆除边沟模板，并进行必要的修整，确保边沟的外观和质量满足要求。

四、验收标准1、边沟外观：表面应平整、光滑，无气泡和裂缝，且颜色均匀一致。

2、尺寸与偏差：边沟尺寸应符合设计要求，偏差应在允许范围内。

3、密封性：边沟应具有良好的密封性，防止雨水等渗漏。

4、抗压强度：边沟应具有足够的抗压强度，以承受设计范围内的压力。

5、抗弯承载力：边沟应具有足够的抗弯承载力，以保证在使用过程中的稳定性。

验收时，应对各项标准进行仔细检查，如发现不符合设计要求的部分，应及时进行修整或更换。

五、未来维护排水边沟施工完成后，需要进行定期维护与保养。

日常清洁过程中，应确保边沟表面无杂物、无堵塞，以保证水流畅通。
