截止阀的工作原理
截止阀是一种常用的管道控制阀门，它通过调节阀门的开度来控制流体的流量。
截止阀的工作原理如下：
1. 开启状态：当阀门处于完全开启状态时，流体可以自由地通过阀门管道流动。
此时阀门的阀芯完全升起，与阀座脱离接触，形成一个畅通的通道。
2. 关闭状态：当需要关闭阀门以停止流体流动时，通过旋转阀门手柄，阀芯会向下移动，与阀座密封。
阀芯与阀座直接接触，阻止了流体的通过，从而实现了阀门的关闭。
3. 调节状态：在需要调节流量时，通过旋转阀门手柄，阀芯只移动一部分距离，与阀座部分接触，形成一个小的通道。
流体通过这个通道流动时，通道的大小会影响流体流动的速度和流量。
需要注意的是，使用截止阀进行流量控制时，应遵循以下要点：
1. 阀门的开度与流量之间存在一定的相关性，一般来说，阀门开得越大，流量越大。
2. 流体的流动速度与阀门开度呈正相关关系，开度越大，流体流动速度越快。
3. 注意阀门的最大开度和最小开度限制，避免超出阀门的可调范围。
总之，截止阀通过调节阀芯与阀座之间的接触程度，控制流体的流量和速度。
各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。
调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。
属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。
在各类阀中，闸阀是应用最广泛的一种。
闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
全开时水流直线通过，水流阻力小，宜在管径大于50mm 的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。
2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。
截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。
流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。
截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。
其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm的管道上。
闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。
两种阀门的区别在于启闭件相对于阀座的移动方向不同。
闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。
截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。
闸阀、截止阀、蝶阀的区别一、闸阀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（亦叫明杆闸阀）。
通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
实际使用时，是以阀杆的顶点作为标志，即开不动的位置作为它的全开位置。
为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。
因此，阀门的全开位置，按闸板的位置（即行程）来确定。
有的阀门，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
闸阀具有以下优点：1.流体阻力小，密封面受介质的冲刷和侵蚀小。
2.开闭较省力。
3.介质流向不受限制，不扰流、不降低压力。
4.形体简单，结构长度短，制造工艺性好，适用范围广。
闸阀的缺点如下：1.密封面之间易引起冲蚀和擦伤，维修比较困难。
2.外形尺寸较大，开启需要一定的空间，开闭时间长。
3.结构较复杂。
闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
阀门的正装与反装截止阀有方向性，装设时应顺差阀壳上的箭头，即按照正方向安装。
但是，特殊阀门在就位时就不同，有些阀门正装，有些阀门反装，这主要依据阀门的内部结构、工作原理、介质的特性及管径大小来确定。
下面介绍减压阀的气动阀的安装方向。
1、减压阀的安装方向。
波纹管式减压阀用于水或蒸汽管道时，波纹管应向下安装，即反向安装，介质在阀体内为高进低出，用于压缩空气管道时，要正向安装，波纹管向上，介质在阀体内为低进高出，以避免气体直接冲击阀芯。
调整减压阀前后的压力差，是借助阀体顶部的调节螺丝，当顺时针旋进螺丝时，可将阀后压力调大；逆时针退出调节螺丝时，可将阀后压力调小。
这与普通阀门的开启及关闭旋转方向正好相反，不可按常规进关操作执行。
2、气动薄膜调节阀，简称气动阀，主要由气动执行器和调节阀两部分组成，执行器有正作用和反作用之分，调节阀的阀芯有正装和反装之分，气动阀上的箭头方向必须与介质流向一致，如果按一般节流阀或截止阀低进高出的原则来确定气动阀的安装方向，将会发生错误。
例如，直通单座气动阀的阀芯斜面，总是迎着介质流向，而与阀芯的低进高出无关。
介质对于直通双座式气动阀，由于阀体内有两个阀座和阀芯，当阀丁上下移动时，即能改变阀座与阀芯之间的流通面积。
由于阀芯为双导向结构，所以，这种气动阀有正装与反装两种装配形式。
直通单座式所动阀就截然不同，当直径等于或大于25mm 时，阀芯为双导向，可根据需要使用正装或反装；当直径小于25mm 时，阀芯是单导向，只能正装，不能反装。
由于气动阀的膜片受气作用的方向不同，阀座和阀芯的相互位置不同，气动阀可分为正作用气关阀、正作用气开阀、反作用气关阀、反作用气开阀等几种。
反以安装时应注意，不要装错，尤其是装设供气管道时，管道的交接处要正确，安装错了就会造成气动阀不能正常工作，需要气动阀关闭时，反而被开启；需要气动阀开启时，反而被关闭。
所以，施工前一定要看清楚管道安装流程图，认准气源接口才可安装。
截止阀截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的阀门非常适合作为切断或调节以及节流用。
截止阀简介截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
本阀要水平安装。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀的分类1、根据截止阀的通道方向，分为：1）直通式截止阀2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
截止阀产品使用说明书厦门弗瑞特流体控制有限公司目录一，截止阀(stop valve,Globe V alve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的分类1.根据截止阀的通道方向，分为：1)直通式截止阀2)直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3)角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。
在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。
阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。
两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。
弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
简介截止阀又称球形阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣截止阀(12张)下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
近几年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
铸铁丝扣截止阀工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
控制阀的常见故障及处理方法1.1 内漏由于使用介质工况复杂，内漏一般有以下两种情况（1）阀芯处的内漏原因a 管道没有吹扫干净，有锈渣铁锈等颗粒杂质损坏密封片造成泄漏，必须更换密封片。
b 如果整个工艺压力操作不当，造成吸附剂粉化粘附在密封片上气流冲蚀而损坏密封片。
c 气缸仪表压力小于0.4Mpa造成阀们关闭不严产生内漏，此时因增大执行机构的气压为0.4Mpa~0.6Mpa范围内。
（2）平衡缸处内漏原因“O”型圈损坏，更换“O”型圈。
1.2 外漏外漏在现场使用中很少发生，一般在每次大修中可根据以下情况更换密封垫。
（1）法兰处泄漏。
密封垫片损坏需更换新的密封片。
（2）填料函与阀杆处泄漏。
V型密封圈磨损，调整纹压紧即可。
（3）气缸泄漏，气缸盖上“O”型圈，顶盖整与铜查处“O”型圈损坏，气缸活塞串气，更换密封圈。
1.3 阀门失控1自控阀阀杆的螺母自行掊落，导致阀门失控，后经检查发现导致掊落的原因是阀门在频繁地开关过程中自己会转圈，导致螺母一扣扣松掉。
经过改造在阀杆与阀芯处连接保险锁。
2自控阀不动，经检查电磁阀不动作。
机柜内检查保险是好的，电磁阀也是好的，用万用表测量电磁阀无24V电压，查线发现电缆与电磁阀连接处三线全脱落，接上后恢复正常。
通过对阀门的几次检修和平时对阀门维修中总结一些经验：（1）截止阀的介质流向遵循“高进低出”的原则或按阀体箭头方向安装。
如介质是双向流动的，可根据现场实际情况进行安装。
（2）气动截止阀应在允许温度和压差范围内使用，若温度过高或过低，会使密封原件老化或变脆，若超出压差范围，则会压坏密封材料或无法关闭阀门，导致阀门泄漏或动作失灵。
（3）气动截止阀，只允许安装在水平管道上，即气体执行机构在阀体和管道上方。
（4）在使用过程中填料函上的螺纹一般不需要经常调整。
如泄漏每次调整量不能太大，只需调整到不泄漏为止，而且还应保持局部的清洁，必要时可用氨气吹扫。
（5）阀杆的外露部分，应注意防锈，防雨罩一定装好以延长阀门的使用寿命。
电动截止阀原理电动截止阀工作原理截止阀如何做好保养电动截止阀是在截止阀的基础上安装了电动执行器，阀门开启和关闭由电动装置来掌控。
阀与执行机构的连接接受直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4—20mA信号及220VAC电源即可掌控运转。
具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定牢靠等优点。
还可以依据要求现场手动操作，执行机构带手、电动切换机构。
除就地操作外，还可进行远距离操作。
电动截止阀工作原理：电动截止阀的闭合原理是，依靠电动推力旋转阀杠，使阀瓣密封面与阀座密封面紧密贴合，阻拦介质流通。
电动截止阀只许介质单向流动，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封牢靠性不强。
1在关闭位置，阀体受阀杆的机械施压作用，阀瓣密封面紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使阀体脱开阀座。
3阀杆连续提升，并与阀杆螺旋槽内的导销相互作用，使阀瓣开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，旋转到全开位置。
电动截止阀的参数：阀门材质: 铸铁、铸钢、不锈钢、锻钢、锻不锈钢、铬钼钢、低温钢。
工作压力：1.6—32MPa工作温度：—196C— 550C阀门口径：DN15—DN800连接方式: 法兰、丝口或焊接驱动方式: 电动适用介质: 水、油品、气体、蒸汽等应用领域：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备、采矿设备，市政、电子工业等。
气动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等来表示，紧要是针对现有的气动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请依据阀门编制方法中进行选型。
气动截止阀型号编制表示方法：截止阀附加：W表示波纹管、D表示低温、B表示保温；1）截止阀类别：J表示截止阀；2）截止阀传动方式：手动无、5伞齿轮、6气动、9电动；3）截止阀连接方式：4法兰连接、6焊接；4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6—32mpa、IN150LB—1500LB、5—63K；7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；气动截止阀型号编制举例说明：WJ641H — 16C 气动波纹管截止阀1、W：表示波纹管2、J：表示截止阀；3、6：表示传动方式为气动；4、4：连接方式为法兰连接；5、1：结构形式为直通流道；6、H：密封副材料不锈钢硬密封；7、16：表示公称压力为 1.6MPa；8、C：表示阀体材料为碳钢。
浅谈化工工程实践中高压Y型截止阀的选型、安装方向与管道介质流向的关系摘要：为确保化工生产顺利进行，主要设施之一是需要可靠管道，作为管道正常运行的重要控制构件，阀门的功能不容忽视。
阀门是管道安全和系统运行的重要环节，因为它们涉及流量控制、防止复发、绝缘、控制等。
但是，目前市场上有许多不同的阀门，如果选择不当，不仅可以保证顺利生产，而且会影响生产力。
本文基于浅谈化工工程实践中高压Y型截止阀的选型、安装方向与管道介质流向的关系展开论述。
关键词：化工工程实践；高压Y型截止阀的选型；安装方向；管道介质流向的关系引言在炔醛法制1,4-丁二醇的工艺中，1,4-丁二醇是由氢气和丁炔二醇在31MPa操作压力下催化合成，该合成圈的氢气、丁炔二醇和丁二醇的管道选用设计压力为34.8MPa的高压厚壁管道，管道上的切断阀选用高压Y型截止阀。
在化工行业，众所周知截止阀是有流向的，根据国家标准GB/T12235《石油、石化及相关工业用钢制截止阀和升降式止回阀》的规定，在阀体上必须注有介质流向标记。
那么，阀体上标注的介质流向和该阀门所在管道的介质流向是必须一致？还是有特殊情况，两者流向相反呢？1化工设计中常用阀门的选型步骤和意义随着当前技术的发展速度的加快，化学越来越成为智能、自动化的生产。
阀门是化学系统中的重要结构，其在整个系统中的功能是显而易见的。
由于阀门具有多种功能，因此在设计化学系统时必须根据系统的具体要求合理选择，以确保阀门功能的有效利用。
从而为化学系统的安全稳定运行奠定了坚实的基础，确保了工业经营的经济性。
在如此多的阀类和如此复杂的情况下选择合适的阀产品时，务必要了解阀门的特性，了解阀门安装步骤，然后遵循阀门安装指南。
这就是z。
b .与管道化学缩放有关的设计情景，不仅为管道提供适当的指导，而且有效地控制设计成本，以最大限度地减少安全事故的可能性，确保卫生设施的质量，同时强调阀门本身在化学和油气工业中的重要性也很重要。

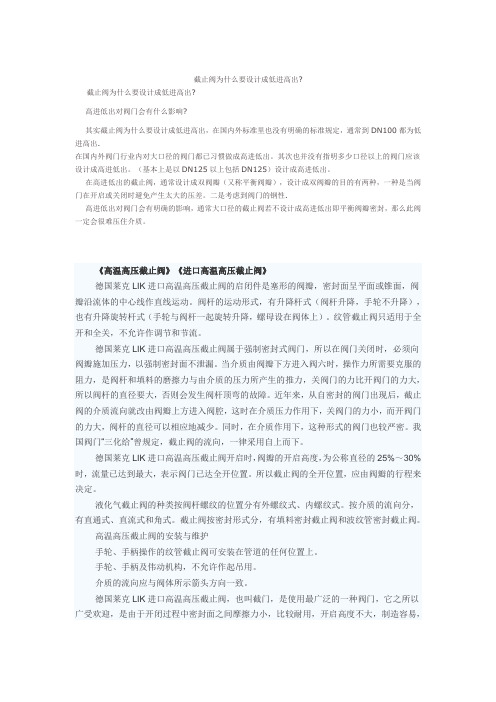

截止阀为什么要设计成低进高出?截止阀为什么要设计成低进高出?高进低出对阀门会有什么影响?其实截止阀为什么要设计成低进高出，在国内外标准里也没有明确的标准规定，通常到DN100都为低进高出.在国内外阀门行业内对大口径的阀门都已习惯做成高进低出。
其次也并没有指明多少口径以上的阀门应该设计成高进低出。
（基本上是以DN125以上包括DN125）设计成高进低出。
在高进低出的截止阀，通常设计成双阀瓣（又称平衡阀瓣），设计成双阀瓣的目的有两种，一种是当阀门在开启或关闭时避免产生太大的压差。
二是考虑到阀门的钢性.高进低出对阀门会有明确的影响，通常大口径的截止阀若不设计成高进低出即平衡阀瓣密封，那么此阀一定会很难压住介质。
《高温高压截止阀》《进口高温高压截止阀》德国莱克LIK进口高温高压截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
纹管截止阀只适用于全开和全关，不允许作调节和节流。
德国莱克LIK进口高温高压截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
德国莱克LIK进口高温高压截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。
船用阀门的安装方法各种船用阀门的安装方法：1.截止阀截止阀根据安装处所而定方位，安装时以阀杆垂直为好。
介质流动方向为介质从阀盘的下方流向阀盘的上方，按阀体上标志的介质流动箭头进行安装。
2.闸阀闸阀除了安装于垂直管的状况之外，阀杆尽可能垂直安装。
然而根据舱内空间位置，手轮垂直向下安装也是可以的。
流动方向无规定，但应考虑安装后开关指示能便于观察。
3.止回阀升降式比回阀安装应使阀盘垂直。
旋启式止回阀安装在水平管时，开启时阀盘向上旋转。
安装于垂直管时，阀盘位于阀座上部。
安装时介质流向应按阀体上标志的介质流向箭头指示的方向。
4. 截止止回阀截止止回阀应按阀体上标志的介质流动箭头予以安装，安装时以阀杆垂直为好。
5. 蝶阀蝶阀根据位置予以安装，最佳安装位置为水平位。
介质流动方向，对中心型蝶阀不作规定。
偏心型蝶阀由于阀的结构不同，启闭性能也不同，应正确定位，按阀体上标志的介质流向箭头进行安装。
6.旋塞旋塞安装时塞芯应垂直，安装部位无要求。
由于振动可能使塞芯产生旋转，在选用时应考虑塞芯的型式。
介质流动方向按塞芯头部的标志予以安装。
7 .减压阀减压阀应垂直安装，减压阀进口处应安装滤器以防止杂物堵塞，妨碍减压性能。
减压阀进出口端安装截止阀，以便于减压阀失灵时可以检修。
减压阀应并联安装截止阀，以便减压阀检修时系统能维持工作。
减压阀前后设置压力表以观察减压状况。
减压阀后安装安全阀，以保证减压阀失灵后管路的安全。
8 .安全阀安全阀应垂直安装，排出端安装的泄放管应使泄放出的介质不伤及人员和污染环境。
9.垫片填料的选择阀盖使用的垫片和填料函使用的填料应满足使用介质的密封要求及其物理性能并满足环保要求相关链接：/news/sybz/1071.shtml。
各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。
调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。
属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。
在各类阀中，闸阀是应用最广泛的一种。
闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。
2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。
截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。
流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。
截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。
其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。
闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。
两种阀门的区别在于启闭件相对于阀座的移动方向不同。
闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。
截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。
截止阀的原理
截止阀是一种常用的管道阀门，用于控制液体或气体的流动。
其工作原理是通过旋转或推动阀芯来打开或关闭阀门。
当阀芯关闭时，阀门内部的通道被堵塞，流体无法通过；而当阀芯打开时，流体可以流过阀门并通过管道。
截止阀的关键部件是阀芯，它通常由金属制成，可以在阀门内部移动。
阀门通道的开口和封闭状态是由阀芯的位置决定的。
当阀芯与阀座完全接触时，阀门处于关闭状态；当阀芯远离阀座时，阀门处于打开状态。
为了实现阀门的打开和关闭，截止阀通常配备一个手柄、手轮或是电动执行机构。
当手柄或手轮旋转时，阀芯会跟随其运动，使阀门实现开启或关闭的操作。
电动执行机构则通过电动装置来驱动阀芯的移动。
截止阀的主要作用是控制流体的流动，当需要停止或开启流体时，可以通过操作阀门来实现。
它常用于管道系统的控制、调节和隔离等工作。
不同材质和结构的截止阀适用于不同的介质和工作条件，因此在选择和安装截止阀时需要考虑到具体的使用要求。
截止阀阀门的介质流向原则(
截止阀的介质流向原则是指在安装和使用截止阀时，需要遵循一定的流向规则，以确保阀门的正常运行和延长使用寿命。
以下是截止阀介质流向原则的一般规定：
1. 介质流向应符合设计要求：在安装截止阀时，应根据设计图纸和介质流向要求，确保阀门进出口的介质流向正确。
2. 高进低出原则：在一般情况下，截止阀的进出口应遵循“高进低出”的原则，即介质从高处进入阀门，从低处流出。
这有助于防止介质的倒流和阀门的正常运行。
3. 防止气蚀和汽蚀：在介质中存在气体的情况下，应采取措施防止气蚀和汽蚀现象的发生。
这可以通过改变阀门进出口的位置、安装气体分离器等方法实现。
4. 避免杂质进入阀门：在介质中存在杂质的情况下，应采取过滤或除杂措施，防止杂质进入阀门，损坏阀门密封和内部零件。
5. 防止介质倒流：在安装截止阀时，应确保阀门进出口的介质流向正确，以防止介质倒流。
如果需要实现介质倒流，应安装逆止阀等设备。
6. 考虑温度和压力：在选择和安装截止阀时，应考虑介质的温度和压力，确保阀门能够承受工作条件下的温度和压力。
总之，截止阀的介质流向原则应综合考虑设计要求、工作条件、防止故障等多个方面，以确保阀门的正常运行和延长使用寿命。
在实际应用中，应根据具体情况进行流向设计和安装。
截止阀阀门的介质流向原则(
截止阀阀门的介质流向原则是指在安装和使用截止阀阀门时，应确保介质在阀门内的流向与阀门的设计要求相符。
根据截止阀的设计特点，一般情况下，阀门的介质流向应从阀门的下游流向上游。
这是因为截止阀是通过阀盘的升降运动来实现对介质流量的控制，介质在阀门下游周期性的冲击会造成阀盘开合不灵活，加速磨损甚至故障。
因此，为了保护阀门的正常运行，阀门一般要求介质从下游流向上游。
此外，在特殊情况下，如高温高压介质的控制系统中，为了防止介质压力对阀门密封性能的影响，阀门的介质流向可能会相反，即从上游流向下游。
这样可以使阀门的密封面始终处于低压状态，以保证密封性能。
但需要注意的是，这种情况下需要采取相应的措施，如选择适合高温高压介质的密封材料和结构设计等。
综上所述，截止阀阀门的介质流向应根据阀门的设计要求来确定，一般情况下介质应从下游流向上游，但在特殊情况下可能会相反。
