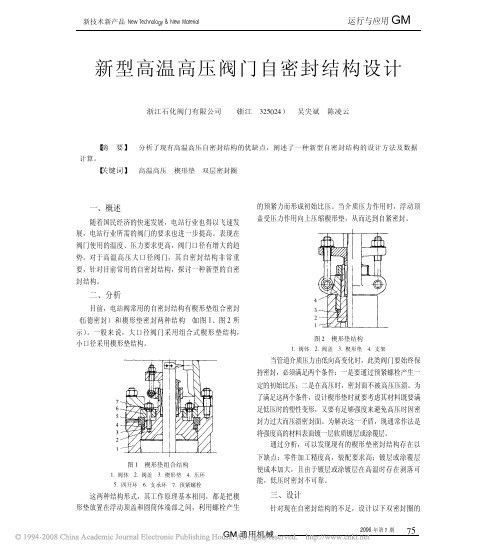

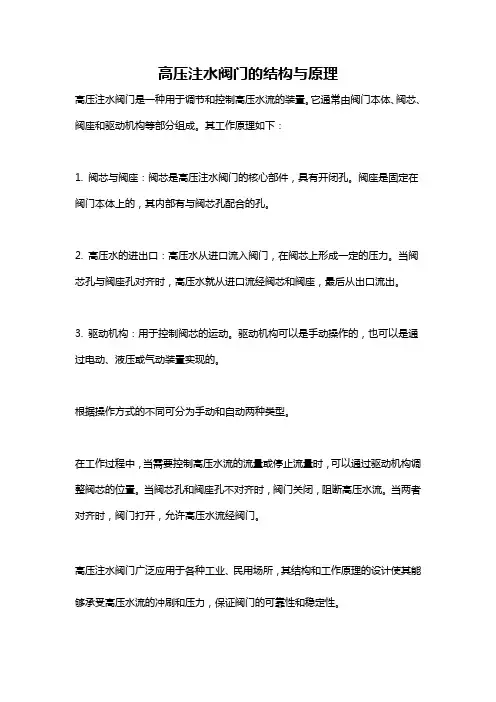

高压注水阀门的结构与原理
高压注水阀门是一种用于调节和控制高压水流的装置。
它通常由阀门本体、阀芯、阀座和驱动机构等部分组成。
其工作原理如下：
1. 阀芯与阀座：阀芯是高压注水阀门的核心部件，具有开闭孔。
阀座是固定在阀门本体上的，其内部有与阀芯孔配合的孔。
2. 高压水的进出口：高压水从进口流入阀门，在阀芯上形成一定的压力。
当阀芯孔与阀座孔对齐时，高压水就从进口流经阀芯和阀座，最后从出口流出。
3. 驱动机构：用于控制阀芯的运动。
驱动机构可以是手动操作的，也可以是通过电动、液压或气动装置实现的。
根据操作方式的不同可分为手动和自动两种类型。
在工作过程中，当需要控制高压水流的流量或停止流量时，可以通过驱动机构调整阀芯的位置。
当阀芯孔和阀座孔不对齐时，阀门关闭，阻断高压水流。
当两者对齐时，阀门打开，允许高压水流经阀门。
高压注水阀门广泛应用于各种工业、民用场所，其结构和工作原理的设计使其能够承受高压水流的冲刷和压力，保证阀门的可靠性和稳定性。
高压阀门标准
高压阀门标准通常包括以下几个方面：
1. 阀门压力等级标准：高压阀门的压力等级通常包括1500磅级别（PN250）、2500磅级别（PN420）、4500磅级别（PN740）等等。
这些等级标准决定了阀门能够承受的
最大压力。
2. 阀门结构标准：高压阀门通常具有较为复杂的结构，例
如双闸门、三方球阀、车削式阀门等。
这些结构标准通常
由各个国家或行业组织制定。
3. 阀门连接标准：高压阀门的连接标准通常包括法兰连接、螺纹连接、焊接连接等。
这些连接标准决定了阀门与管道
或设备的连接方式。
4. 阀门材质标准：高压阀门通常需要使用高强度、耐高温、耐腐蚀等特殊材质，例如不锈钢、合金钢等。
材质标准通
常由各个国家或行业组织制定。
5. 阀门测试标准：高压阀门的测试标准通常包括水压试验、气密性试验、密封性试验等。
这些测试标准可以保证阀门
在高压条件下的安全可靠性。
总之，高压阀门标准覆盖了阀门压力等级、结构、连接、
材质和测试等方面，以确保高压阀门的安全、可靠和符合
要求的运行。
具体的标准可以根据所在国家或行业的规定
进行制定。

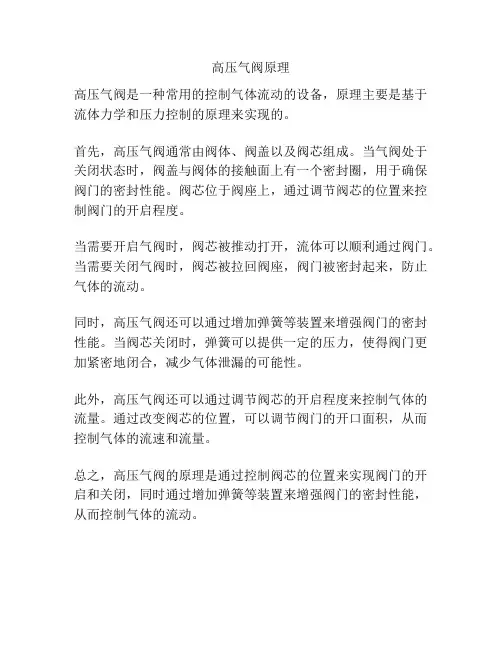

高压气阀原理
高压气阀是一种常用的控制气体流动的设备，原理主要是基于流体力学和压力控制的原理来实现的。
首先，高压气阀通常由阀体、阀盖以及阀芯组成。
当气阀处于关闭状态时，阀盖与阀体的接触面上有一个密封圈，用于确保阀门的密封性能。
阀芯位于阀座上，通过调节阀芯的位置来控制阀门的开启程度。
当需要开启气阀时，阀芯被推动打开，流体可以顺利通过阀门。
当需要关闭气阀时，阀芯被拉回阀座，阀门被密封起来，防止气体的流动。
同时，高压气阀还可以通过增加弹簧等装置来增强阀门的密封性能。
当阀芯关闭时，弹簧可以提供一定的压力，使得阀门更加紧密地闭合，减少气体泄漏的可能性。
此外，高压气阀还可以通过调节阀芯的开启程度来控制气体的流量。
通过改变阀芯的位置，可以调节阀门的开口面积，从而控制气体的流速和流量。
总之，高压气阀的原理是通过控制阀芯的位置来实现阀门的开启和关闭，同时通过增加弹簧等装置来增强阀门的密封性能，从而控制气体的流动。
阀门的结构和分类(图)阀门是用以控制流体流量、压力和流向的装置。
被控制的流体可以是液体、气体、气液混合体或固液混合体。
阀门通常由阀体、阀盖、阀座、启闭件、驱动机构、密封件和紧固件等组成。
阀门的控制功能是依靠驱动机构或流体驱使启闭件升降、滑移、旋摆或回转运动以改变流道面积的大小来实现的。
阀门的基本参数是工作压力、工作温度和口径。
对于大量使用于工业管道的各种阀门，常用公称压力和公称通径作为基本参数。
公称压力是指某种材料的阀门，在规定的温度下，允许承受的最大工作压力。
公称通径是指阀体与管子联接端部的名义内径。
阀门根据其种类和用途有不同的要求，主要有密封、强度、调节、流通、启闭等性能。
在设计和选用阀门时，除了要考虑基本参数和性能外，还要考虑流体的性能，包括流体的相态气体、液体或含固体颗粒、腐蚀性、粘度、毒性、易燃易爆性，贵重稀有程度和放射性等。
阀门的分类按使用功能可分为截断阀、调节阀、止回阀、分流阀、安全阀、多用阀六大类。
截断阀主要用于截断流体通路，包括截止阀、闸阀、旋塞阀、球阀、蝶阀、隔膜阀、夹管阀等；调节阀主要用于调节流体的压力、流量等，包括调节阀、节流阀、减压阀和浮球调节阀等；止回阀用于阻止流体的逆向流动；分流阀用于分配流体的通路去向，或将两相流体分离，包括滑阀、多通阀、疏水阀和排空气阀等；安全阀主要用于安全保护，防止锅炉、压力容器或管道因超压而破坏；多用阀是具有一种以上功能的阀门，如截止止回阀既能起断流作用又能起止回作用。
工业管道阀门按公称压力又可分为真空阀、低压阀、中压阀、高压阀、超高压阀；阀门按工作温度又可分为常温阀、中温阀、高温阀、低温阀；阀门还可按驱动装置的类型、与管道的联接方式和阀体的使用材料等进行分类。
阀门可按各种分类方法单独地或组合地命名，也可按启闭件的结构特征或具体用途命名。

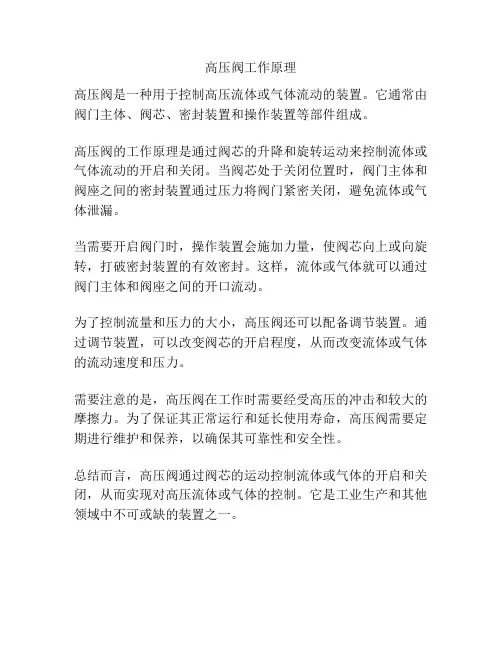

高压阀工作原理
高压阀是一种用于控制高压流体或气体流动的装置。
它通常由阀门主体、阀芯、密封装置和操作装置等部件组成。
高压阀的工作原理是通过阀芯的升降和旋转运动来控制流体或气体流动的开启和关闭。
当阀芯处于关闭位置时，阀门主体和阀座之间的密封装置通过压力将阀门紧密关闭，避免流体或气体泄漏。
当需要开启阀门时，操作装置会施加力量，使阀芯向上或向旋转，打破密封装置的有效密封。
这样，流体或气体就可以通过阀门主体和阀座之间的开口流动。
为了控制流量和压力的大小，高压阀还可以配备调节装置。
通过调节装置，可以改变阀芯的开启程度，从而改变流体或气体的流动速度和压力。
需要注意的是，高压阀在工作时需要经受高压的冲击和较大的摩擦力。
为了保证其正常运行和延长使用寿命，高压阀需要定期进行维护和保养，以确保其可靠性和安全性。
总结而言，高压阀通过阀芯的运动控制流体或气体的开启和关闭，从而实现对高压流体或气体的控制。
它是工业生产和其他领域中不可或缺的装置之一。

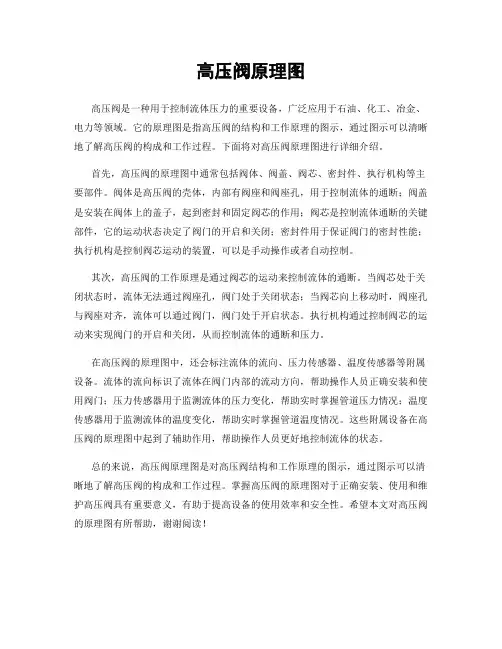

高压阀原理图
高压阀是一种用于控制流体压力的重要设备，广泛应用于石油、化工、冶金、电力等领域。
它的原理图是指高压阀的结构和工作原理的图示，通过图示可以清晰地了解高压阀的构成和工作过程。
下面将对高压阀原理图进行详细介绍。
首先，高压阀的原理图中通常包括阀体、阀盖、阀芯、密封件、执行机构等主要部件。
阀体是高压阀的壳体，内部有阀座和阀座孔，用于控制流体的通断；阀盖是安装在阀体上的盖子，起到密封和固定阀芯的作用；阀芯是控制流体通断的关键部件，它的运动状态决定了阀门的开启和关闭；密封件用于保证阀门的密封性能；执行机构是控制阀芯运动的装置，可以是手动操作或者自动控制。
其次，高压阀的工作原理是通过阀芯的运动来控制流体的通断。
当阀芯处于关闭状态时，流体无法通过阀座孔，阀门处于关闭状态；当阀芯向上移动时，阀座孔与阀座对齐，流体可以通过阀门，阀门处于开启状态。
执行机构通过控制阀芯的运动来实现阀门的开启和关闭，从而控制流体的通断和压力。
在高压阀的原理图中，还会标注流体的流向、压力传感器、温度传感器等附属设备。
流体的流向标识了流体在阀门内部的流动方向，帮助操作人员正确安装和使用阀门；压力传感器用于监测流体的压力变化，帮助实时掌握管道压力情况；温度传感器用于监测流体的温度变化，帮助实时掌握管道温度情况。
这些附属设备在高压阀的原理图中起到了辅助作用，帮助操作人员更好地控制流体的状态。
总的来说，高压阀原理图是对高压阀结构和工作原理的图示，通过图示可以清晰地了解高压阀的构成和工作过程。
掌握高压阀的原理图对于正确安装、使用和维护高压阀具有重要意义，有助于提高设备的使用效率和安全性。
希望本文对高压阀的原理图有所帮助，谢谢阅读！。

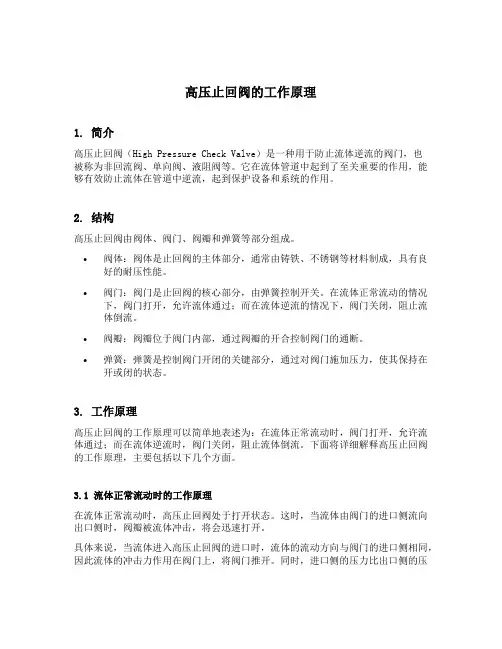

高压止回阀的工作原理1. 简介高压止回阀（High Pressure Check Valve）是一种用于防止流体逆流的阀门，也被称为非回流阀、单向阀、液阻阀等。
它在流体管道中起到了至关重要的作用，能够有效防止流体在管道中逆流，起到保护设备和系统的作用。
2. 结构高压止回阀由阀体、阀门、阀瓣和弹簧等部分组成。
•阀体：阀体是止回阀的主体部分，通常由铸铁、不锈钢等材料制成，具有良好的耐压性能。
•阀门：阀门是止回阀的核心部分，由弹簧控制开关。
在流体正常流动的情况下，阀门打开，允许流体通过；而在流体逆流的情况下，阀门关闭，阻止流体倒流。
•阀瓣：阀瓣位于阀门内部，通过阀瓣的开合控制阀门的通断。
•弹簧：弹簧是控制阀门开闭的关键部分，通过对阀门施加压力，使其保持在开或闭的状态。
3. 工作原理高压止回阀的工作原理可以简单地表述为：在流体正常流动时，阀门打开，允许流体通过；而在流体逆流时，阀门关闭，阻止流体倒流。
下面将详细解释高压止回阀的工作原理，主要包括以下几个方面。
3.1 流体正常流动时的工作原理在流体正常流动时，高压止回阀处于打开状态。
这时，当流体由阀门的进口侧流向出口侧时，阀瓣被流体冲击，将会迅速打开。
具体来说，当流体进入高压止回阀的进口时，流体的流动方向与阀门的进口侧相同，因此流体的冲击力作用在阀门上，将阀门推开。
同时，进口侧的压力比出口侧的压力要大，这也有助于阀门打开。
此时，阀门完全打开，流体可以无阻力地通过高压止回阀。
3.2 流体逆流时的工作原理在流体逆流时，高压止回阀会迅速关闭，阻止流体的倒流。
具体来说，当流体的流动方向与阀门的进口侧相反时，流体会对阀门施加一个反向的压力。
这个压力会作用在阀门上，使阀门产生一个向后的力，并将阀瓣推向阀座，从而关闭阀门。
在此过程中，阀瓣与阀座之间的密封面紧密接触，形成闭合状态，从而有效阻止了流体的逆流。
同时，阀门的弹簧起到了重要的作用。
当阀门关闭时，弹簧对阀门产生一个向前的力，保持阀门的闭合状态。
阀门基本结构分解阀门是一种在流体系统中起控制或调节流体流动的装置，它可以通过打开或关闭来控制流体的流量、压力和方向。
阀门基本结构由多个部件组成，包括杆、阀盘、阀座、阀体、密封、填料等。
下面将详细介绍阀门基本结构的分解。
1.杆：杆是阀门的一个重要部件，它用于传递操作力量，改变阀门的开关位置。
杆一般由金属制成，有较高的强度和刚性。
阀门的杆一般通过与阀盘上的活塞杆相连。
2.阀盘：阀盘是阀门中起控制流体流动的关键部件，它有不同的形状和结构，适应不同的工作条件。
阀盘常由金属材料制成，具有耐腐蚀、耐高温等特性。
阀盘一般与阀座搭配使用，通过移动开启或关闭阀门。
3.阀座：阀座是阀盘运动的轴承部件，可以减少阀门和阀盘之间的磨损，并保证密封性。
阀座通常由可承受高压和高温的材料制成，如金属或陶瓷，具有良好的耐腐蚀性。
4.阀体：阀体是阀门的外壳，起到支撑和保护阀门内部零部件的作用。
阀体通常由金属制成，具有足够的强度和刚性。
它的形状和尺寸与阀门的功能和工作条件有关。
5.密封：密封是阀门中的重要部分，用于防止流体泄漏和控制流量。
阀门通常有多种类型的密封，如填料密封、弹性密封和金属密封等。
密封材料通常具有耐高温、耐腐蚀、耐磨损等性能。
6.填料：填料用于填充在阀门密封部分的缝隙中，提高密封性和防止泄漏。
填料通常由纤维材料或其他耐用材料制成，具有压缩性和弹性。
以上是阀门基本结构的分解，每个部件都起到阀门正常运行的重要作用。
清楚了解和熟悉阀门的基本结构可以为维护、检修和选择阀门提供参考和帮助。
高压单向阀原理
高压单向阀的原理基于流体力学的基本原理，主要作用是防止流体的逆流。
其工作原理如下：
1. 结构：高压单向阀由阀体、阀翼和阀座组成。
阀座与阀体之间形成一定的阀门开启面积。
2. 压力差：当两侧压力差大于设定值时，流体从高压一侧进入低压一侧，同时将阀翼向上推开。
3. 阀门开启：阀翼上的凸缘被流体推开，阀门打开。
流体通过阀门的开启面积，进入低压一侧。
4. 防止逆流：当压力差小于设定值或反向压力增加时，阀翼由于逆向的压力作用力，会被推回到阀座上，阀门关闭。
这样可以防止流体的逆流。
5. 控制：可通过调整阀翼的面积、阀翼上的弹簧力量以及阀翼与阀座之间的间隙等参数来控制阀门的启闭压力差。
6. 应用：高压单向阀广泛应用于各种液体和气体的管路系统中，如输油管道、蒸汽管道、空气压缩机等。
总之，高压单向阀通过利用流体压力差来控制阀门的开闭，从而防止流体的逆流。
其原理简单可靠，应用广泛。
高压控制阀的参数与结构设计1主要技术参数公称压力：2500lb阀体材料：F51额定Cv值：120泄漏品级：V级（GB/T4213-2021）流量特性：等百分比作用方式：气开流向：底进侧出连接方式：法兰（ANSIB16.5）法兰规格：6"2500lb2工作原理与整体结构1-气动装置2-阀盖3-金属缠绕式垫片4-阀体五、8-管道法兰6-阀座填料7-阀座该阀门为气开式的控制阀，通气阀门打开，失气时通过弹簧封锁。
通过气动薄膜执行机构带动阀芯上下移动，改变截流面积，从而达到流量控制的作用。
阀芯型面是经由计算的持续曲面，由数控机床加工而成，可知足等百分比流量特性。
阀体、阀盖、法兰均采用锻件。
阀体和法兰、阀体和阀盖别离通过螺柱、螺母连接紧固。
阀体和阀盖采用金属围绕纠缠式垫片密封；阀体与阀座采用阀座填料密封，由法兰压紧固定；法兰与阀体采用透镜垫密封。
3口径计算流量系数Cv，是控制阀的重要参数，它反映控制阀通过流体的能力。
按照工艺参数计算流量系数Cv，选择阀座的口径。
步骤如下：4.1.肯定阀门口径计算所需的参数和系数4.2.计算管道几何外形系数Fp式中：∑K-连接到阀门上的所有管件的速头损失度系数的代数和 N2-数字常数d-假设的阀门公称通经Cv-假设口径的阀门在100%行程时的阀门口径计算系数∑K=K1+K2+KB1-KB2K1-上游管件的阻尼系数K2-下游管件的阻尼系数KB1-入口端伯努利系数KB2-出口端伯努利系数伯努利系数KB1和KB2仅在阀门入口处的管道直径与阀门出口处的管道直径不同时利用。
4.3.肯定最大允许压力降△Pmax，计算结果与实际的工况压差△P进行比较，若△Pmax 4.4.计算Cv值式中：Cv-阀门流量系数q-带连接体积流量N-公式常数，用体积单位作为流量来进行阀门口径计算时用N1Fp-管道几何形状参数P1-上游绝对静压P2-下游绝对静压Gf-液体比重按照计算出的Cv值与假设阀门的额定Cv值比较，要求计算出的Cv值不该超过假设阀门的额定Cv值。
高压蒸汽阀内部结构
高压蒸汽阀是蒸汽系统中常用的阀门之一，用于控制蒸汽的流动和压力。
其内部结构包括多个部件，下面将详细介绍这些部件及其作用。
1. 阀体
阀体是高压蒸汽阀的主要部件之一，通常采用优质碳钢或不锈钢制成。
它作为阀瓣、密封件等部件的支撑和固定部分，同时承受蒸汽的压力和温度。
阀体内部通常设计有流道，以引导蒸汽的流动。
2. 阀瓣
阀瓣是高压蒸汽阀的核心部件之一，用于控制蒸汽的流通。
它通常采用金属材料制成，具有优异的耐腐蚀性和耐磨损性。
阀瓣的形状和尺寸根据具体用途和阀门类型而有所不同，但通常具有关闭和开启两种功能。
3. 密封件
密封件是高压蒸汽阀中用于防止蒸汽泄漏的重要部件。
它通常采用橡胶或聚四氟乙烯等材料制成，具有良好的密封性能和耐高温性能。
密
封件通常安装在阀瓣和阀体之间，以确保蒸汽在阀门关闭时不会泄漏。
4. 导向套
导向套是高压蒸汽阀中用于引导阀瓣运动的部件。
它通常采用金属材料制成，具有优异的耐腐蚀性和耐磨损性。
导向套与阀瓣紧密配合，确保阀瓣在开启和关闭过程中能够平稳运动。
5. 弹簧
弹簧是高压蒸汽阀中用于提供开启和关闭动力的部件。
它通常采用优质碳钢或不锈钢制成，具有优异的弹性和耐腐蚀性。
弹簧的弹力大小根据具体用途和阀门类型而有所不同，但通常能够提供足够的动力来驱动阀瓣开启或关闭。
总之，高压蒸汽阀的内部结构包括阀体、阀瓣、密封件、导向套和弹簧等多个部件，这些部件共同作用以确保蒸汽的稳定流动和压力控制。
阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。
如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。
·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。
如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。
（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。
·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。
·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。
·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。
·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。
·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。
·卡套连接阀门：用卡套与管道连接的阀门。
f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。
当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。
·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。
