上海市各区2017年中考物理二模试卷分类汇编-电学计算专题(最新整理)

故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。

当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。

①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。

（选填“短路”或“断路”）15．（19）R 1； （20）短路。

崇明：14．在图7所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。

）电路中的故障可能是 （16） ； R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。

14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。

（2）R 1断路。

奉贤：7．如图3 所示，电源电压保持不变。

闭合电建S ，电路正常工作，一段时间后。

电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。

若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆ ⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。

已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。

当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。

②若电流表的指针不发生偏转，电路中的故障是_____________________。

14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。

闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。

上海市各区县2017届初三物理试题电学实验专题分类精编一、伏安法测电阻1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。

⑴小徐同学连接的电路如图15所示,图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。

（用2B 铅笔在答题纸的相应位置连线）⑵ 在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。

2、（2017崇明第23题)测定某导体 （1） 最基本的方法叫做是伏安法;其实验原理是根据 (2） ；实验时所用的两个电表在接入电路时应注意:①选择适当的 (3） 、②正确连接 （4) 。

3、（2017虹口第26题） 小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器两个（甲：“20Ω 2A ”，乙:“50Ω 2A ”）、电键以及导线若干.小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示.小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。

图15 SPR 甲V– 3 15A– 0.6 3实验次数导体 _______________1甲／／ 2 ／ ／ 3 ／ ／ 4 乙／／ 5 ／ ／ 6／／⑾ ⑽ 图12表一：小华的实验记录 实验序号电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3表二：小明的实验记录 实验 序号 电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3① 若小华选择的变阻器为________，他实验所用电源的电压为________. ② 实验中他们分别移动变阻器的滑片P 到某一位置时,观察到电流表示数均如图12所示。

2016学年第二(dì èr)学期徐汇区初三模拟考物理部分一、选择题（共16分）1.依据卢瑟福的原子模型理论，在原子中绕核高速旋转的是（）A. 原子B. 质子C.中子(zhōngzǐ)D. 电子2. 四冲程柴油机在工作过程中，将机械能转化成内能的冲程是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程3.小徐在教室里能分辨出教室外老师的说话声，主要是一句声音的（）A.音调B. 响度C.音色D. 以上三项都是4. 以下各种单色光中，属于三原色光之一的是（）A. 蓝光B. 紫光C.黄光D. 橙光5. 质量为0.2千克的物体从空中下落，无题受到空气阻力位1牛，其所受合力为（）A. 1.2牛B. 0.8牛C. 2.96牛D. 0.96牛6.电动自行车两刹车手柄各有一个电键S1和S2，在行驶中用任意手刹车，该手柄上的电键立即断开，电动自行车上的电动机停止工作，图1所示的电路中符合要求的是（）7. 当烛焰离凸透镜4厘米时，在凸透镜另一侧的光屏上成一个倒立放大的实像，该凸透镜的焦距可能为（）A. 1厘米B. 3厘米C. 4厘米D. 5厘米8. 如图2所示，甲乙两个均匀实心正方体放在水平地面上，它们对水平地面的压强相等，若分别沿水平方向截去体积相等的部分后它们剩余部分对地面的压强分别为P甲，P乙则（）A. P甲可能等于P乙B. P甲一定大于P乙C. P甲可能小于P乙D. P甲一定小于P乙二、填空题（共24分）9. 最早测出大气压强值得(zhí dé)科学家是_______；家庭(jiātíng)电路中，点灯与电视机是_______关系(guān xì)（选填串联或并联），标有“220V，500W”字样的电饭锅，正常工作一小时，耗电____度。

26．（宝山区）小张同学利用电源（若干节新干电池串联而成）、待测电阻R x ，电流表、电压表（只有0～3伏档完好）、滑动变阻器R ′（标有“20Ω 2A ”字样）电键及导线若干。

实验中，小张先按图14（a ）正确连接电路，且将滑片移至最右端后闭合电键，两电表示数如图14（b ）所示；⑴电压表示数为_____伏，电流______安。

⑴通过计算说明电源是用多少节新干电池串联而成的。

_________________________ _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________⑴小张向左稍稍移动滑片P ，电压表示数就达3伏。

为了利用这些元件实现多次测量取平均值的目的，请你为他设计一个继续测量的可行方案，并说明操作的注意事项。

_________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________⑴根据你设计的方案，小张完成三组数据的测量，记录的数据如下表所示。

凸透镜成像实验宝山：24．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

相同；不同；发光物和凸透镜；光屏上的像。

奉贤：24．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

24、同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；85黄浦：24. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

24. 高度；远离透镜；放大；小于嘉定：6．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）B A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小普陀：6．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）BA．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像青浦：7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）BA．8厘米 B．10厘米C．12厘米 D．16厘米松江：24．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。

一、选择题（共16分）1．《物理》（九年级第二学期试用本）一书的质量最接近于（）A．0.015千克B．0.15千克C．1.5千克D．15千克2．图1是热机工作时的四个冲程，其中属于内能转化为机械能的冲程是（）3．光从空气斜射到水面发生光的反射和折射现象，已知入射光线与水面的夹角为30°，则下列说法正确的是（）A．入射角等于30°B．反射角等于60°C．折射角大于60°D．折射角等于0°4．如图2所示，闭合电键S，则（）A．通电螺线管的右端是S极，小磁针的N极向左偏转B．通电螺线管的右端是S极，小磁针的N极向右偏转C．通电螺线管的右端是N极，小磁针的N极向左偏转D．通电螺线管的右端是N极，小磁针的N极向右偏转5．某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是（）A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数不够准确D．指针摆动角度小，读数比较准确6．一重为G的立方体放在水平面上，现对其上表面的中央沿竖直方向施加一个力，该力的大小为F（已知F<G），此时该正方体在竖直方向上所受合力的大小为（）A．0 B．F C．G－F D．G7．如图3所示，P、Q是同一直线上相距12米的两点，甲、乙两小车同时从P点出发向Q 点运动，当乙车到达Q点时，甲车离Q点为12米，则甲、乙两小车运动的s-t图像可能是（）A．①③B．①④C．②③D．②④8．如图4两个盛有等高液体的圆柱形容器A和B，底面积不同（已知S A＜S B），液体对容器底部的压强相等。

现将甲球放在A容器的液体中，乙球放在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定（）A．甲球所受浮力大于乙球所受浮力B．甲球的重力小于乙球的重力C．甲球的体积大于乙球的体积D．甲球的质量大于乙球的质量二、填空题（共23分）请将结果填入答题纸的相应位置。

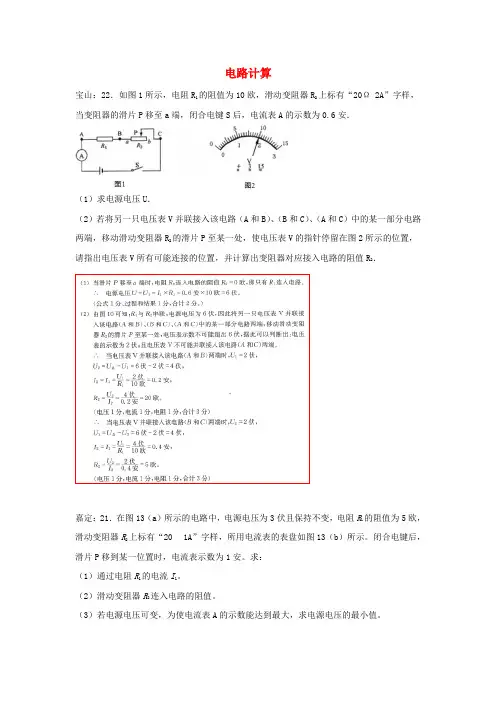

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a）（b）PR2SAR黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

R2R1pS青浦：24．在图所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a）所示的电路中，电源电压为4伏且不变。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a）（b）PR2SAR黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

R2R1pS青浦：24．在图所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a）所示的电路中，电源电压为4伏且不变。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a）（b）PR2SAR黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

R2R1pS青浦：24．在图所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a）所示的电路中，电源电压为4伏且不变。

情景实验题宝山：16. 学习了热传递可以改变物体内能之后，某小组同学提出一个问题——不同的单色光改变物体内能的本领是否相同？为此，他们利用装有相等质量水的三个相同容器、数字式温度计和光源等进行实验。

实验中，他们在暗室里将水装入容器中，并先测取水的初温t 0（如图6（a ）所示)；然后他们用强度相同的红、绿、蓝单色光分别对三个容器中的水照射相同的时间，测取水的末温t 甲、t 乙和t 丙（水温升高越多，内能增加越多），测量过程如图6（b ）、（c ）和（d ）所示。

请仔细观察图中的操作和测量结果，然后归纳得出初步结论。

⑴ 比较[（a ）（b ）]两图、[（a ）（c ）] 两图或[（a ）（d ）] 两图可知：___________________________________________________________________________；⑵比较[（a ）（b ）]两图、[（a ）（c ）] 两图和[（a ）（d ）] 两图可知：________________________________________________________________________________。

16．（21）强度相同的不同单色光都具有改变物体内能的本领；（22）强度相同的不同单色光改变物体内能的本领不同，红色光改变物体内能的本领最强。

崇明：15．小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图8的方法。

小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4牛的重物和长分别为0.4m 、0.8m 、1m 的木板进行了三次实验，每次斜面的高度均为0.2m 。

测得沿斜面方向向上的拉力大小分别如下图9所示。

（假设斜面很光滑，不计摩擦）图6（a ） （b ） （c ） （d ）（21）（22）甲乙丙（1）初步比较图9中甲、乙、丙及相关条件可知：（18）；（2）全面比较图9中甲、乙、丙及相关条件，可知拉力F与斜面长度L的关系是（19）。
