2016年上海中考物理二模压轴题汇总之填空：图表专题

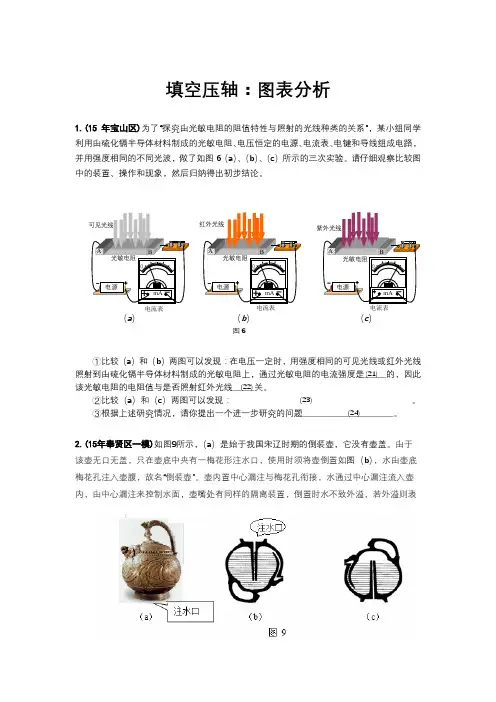

填空压轴：图表分析1.(15年宝山区)为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图6（a ）、（b ）、（c ）所示的三次实验。

请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论。

①比较（a ）和（b ）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是______的，因此该光敏电阻的电阻值与是否照射红外光线______关。

②比较（a ）和（c ）两图可以发现： 。

③根据上述研究情况，请你提出一个进一步研究的问题_________________________。

2.(15年奉贤区一模)如图9所示，（a ）是始于我国宋辽时期的倒装壶，它没有壶盖。

由于该壶无口无盖，只在壶底中央有一梅花形注水口，使用时须将壶倒置如图（b ），水由壶底梅花孔注入壶腹，故名“倒装壶”。

壶内置中心漏注与梅花孔衔接，水通过中心漏注流入壶内，由中心漏注来控制水面，壶嘴处有同样的隔离装置，倒置时水不致外溢，若外溢则表(21) (22) (23) (24) 图6＋ 光敏电阻AB－ 0电流表mA + 电源+-紫外光线红外光线光敏电阻+-ABmA ＋ － 0电流表电源可见光线光敏电阻+- AB mA ＋ － 0电流表电源（a ） （b ） （c ）明水已经装满。

同样，将壶正置如图（c ）或倾斜倒水时，因壶内中心漏注的上孔高于最高水面，壶底孔也不会漏水。

此壶构造奇特，设计精巧，匠心独运，充分体现了古代工匠的智慧。

（1）“倒装壶”是根据 （21） 原理制成的。

（2）某同学说：“此壶能够装的水的多少是由壶嘴处的隔离装置所决定的”，你认为该同学的说法是 （22）_的（选填“合理”或“ 不合理”）。

（3）壶中注入适量的水，将壶由图（b ）位置倒转到图（c ）位置的过程中，由于 （23） 的作用，水不会从注水口漏出。

2016年嘉定区中考物理二模卷一、选择题1.A【解析】本题考查的是天体的分类和生活常识。

常见的天体分类有恒星、行星、卫星、小行星等。

恒星是指能自己发光的球状或类球状天体，故在太阳系中，属于恒星的是太阳。

故选A。

2.D【解析】本题考查的是物理史实。

意大利科学家托里拆利，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即76 厘米，这也就是后来规定的1个标准大气压的大小，其具体数值是P=ρ水银gh=13.6×103千克/米3×9.8 牛/千克×0.76 米=1.013×105帕。

3.C【解析】本题考查的是光的反射。

入射角、反射角指的是入射光线和反射光线与法线的夹角，法线垂直于镜面，故入射角为（90°－40°）=50°，又因为反射角等于入射角，故反射光线与法线的夹角为50°。

4.D【解析】本题考查的是物质的鉴别。

密度是物质的特性，不同的物质密度一般是不同的，而响度、质量、电阻不是物质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同。

故选D。

5.C【解析】本题考查的是分子间的相互作用。

香气四溢说明分子在不断运动，选项A错误；破镜不能重圆是由于分子间的距离变大,分子间的引力几乎不存在,所以很难再合在一起，选项B错误；液体很难被压缩是由于因为固体、液体分子间的距离小于某一距离后，斥力起主要作用，可以说明分子间存在着斥力，选项C正确；磁铁与磁体相互排斥，是因为磁铁与磁体存在相互作用的斥力，并不是分子间存在斥力，选项D错误。

故选C。

6.D【解析】本题考查的是平衡力的概念。

平衡力分为多力平衡和二力平衡，二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上，只有在D选项中满足以上条件。

故选D。

7.B【解析】本题考查的是凸透镜成像规律。

由图可以看出该点所成的是一个倒立等大的像，且此时物距u与相距v大小相等都为20 厘米，由凸透镜成像规律可以判断焦距f为10 厘米，将蜡烛在光具座上移动，向左移动会使u＞2f，成倒立、缩小的实像，向右移动会使2f ＞u＞f，成倒立、放大的实像，但不可能成虚像。

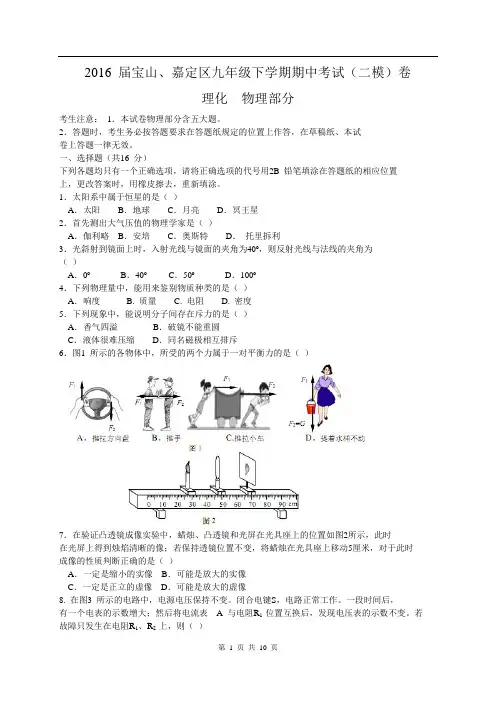

2016 届宝山、嘉定区九年级下学期期中考试（二模）卷理化物理部分考生注意：1．本试卷物理部分含五大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．太阳系中属于恒星的是（）A．太阳B．地球C．月亮D．冥王星2．首先测出大气压值的物理学家是（）A．伽利略B．安培C．奥斯特D．托里拆利3．光斜射到镜面上时，入射光线与镜面的夹角为40º，则反射光线与法线的夹角为（）A．0ºB．40ºC．50ºD．100º4．下列物理量中，能用来鉴别物质种类的是（）A．响度 B. 质量 C. 电阻 D. 密度5．下列现象中，能说明分子间存在斥力的是（）A．香气四溢B．破镜不能重圆C．液体很难压缩D．同名磁极相互排斥6．图1 所示的各物体中，所受的两个力属于一对平衡力的是（）7．在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图2所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（）A．一定是缩小的实像B．可能是放大的实像C．一定是正立的虚像D．可能是放大的虚像8. 在图3 所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，有一个电表的示数增大；然后将电流表 A 与电阻R1 位置互换后，发现电压表的示数不变。

若故障只发生在电阻R1、R2 上，则（）A．R1一定短路B．R2 一定短路C．R1可能短路D．R2可能断路二、填空题（共26 分）请将结果填入答题纸的相应位置。

9. 测量家庭消耗电能的仪表是_ ___表。

标有“220V 40W”字样的日光灯正常工作时，加在它两端的电压为__ ____伏，它连续正常工作25 小时耗电__ __度。

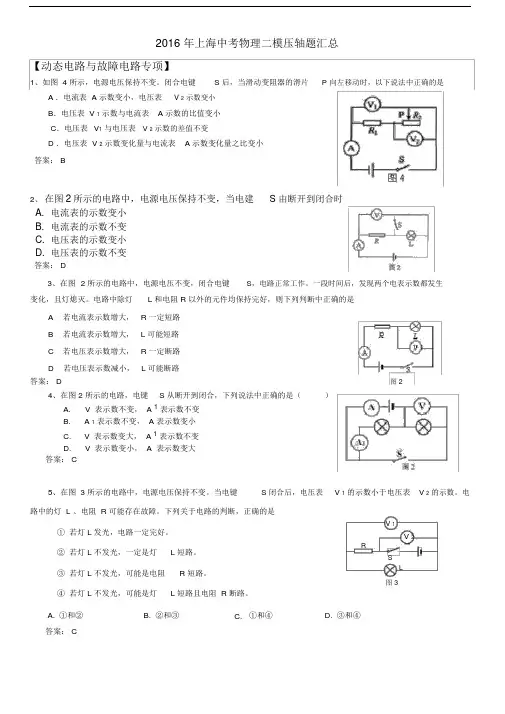

2016 年上海中考物理二模压轴题汇总【动态电路与故障电路专项】1、如图 4 所示，电源电压保持不变。

闭合电键S 后，当滑动变阻器的滑片P 向左移动时，以下说法中正确的是A ．电流表 A 示数变小，电压表V 2示数变小B．电压表 V 1示数与电流表 A 示数的比值变小C．电压表V1与电压表V 2示数的差值不变D ．电压表 V 2示数变化量与电流表 A 示数变化量之比变小答案： B2、在图2所示的电路中，电源电压保持不变，当电建S 由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变答案： D3、在图 2 所示的电路中，电源电压不变，闭合电键S，电路正常工作。

一段时间后，发现两个电表示数都发生变化，且灯熄灭。

电路中除灯L 和电阻 R 以外的元件均保持完好，则下列判断中正确的是A若电流表示数增大， R 一定短路B若电流表示数增大， L 可能短路C若电压表示数增大， R 一定断路D若电压表示数减小， L 可能断路答案： D 图 24、在图 2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（）A.V 表示数不变， A 1表示数不变B. A 1表示数不变， A 表示数变小C.V 表示数变大， A 1表示数不变D.V 表示数变小， A 表示数变大答案： C5、在图 3 所示的电路中，电源电压保持不变。

当电键S 闭合后，电压表V 1的示数小于电压表V 2的示数。

电路中的灯 L 、电阻 R 可能存在故障。

下列关于电路的判断，正确的是①若灯 L 发光，电路一定完好。

V 1V 2②若灯 L 不发光，一定是灯L 短路。

RS③若灯 L 不发光，可能是电阻R 短路。

L图 3④若灯 L 不发光，可能是灯L 短路且电阻 R 断路。

A. ①和②B. ②和③C. ①和④D. ③和④答案： C6、如图 4 所示电路中，电源电压保持不变，当电键S 由断开到闭合时，则A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变图 4 答案： D7、在图 3 所示的电路中，电源电压保持不变。

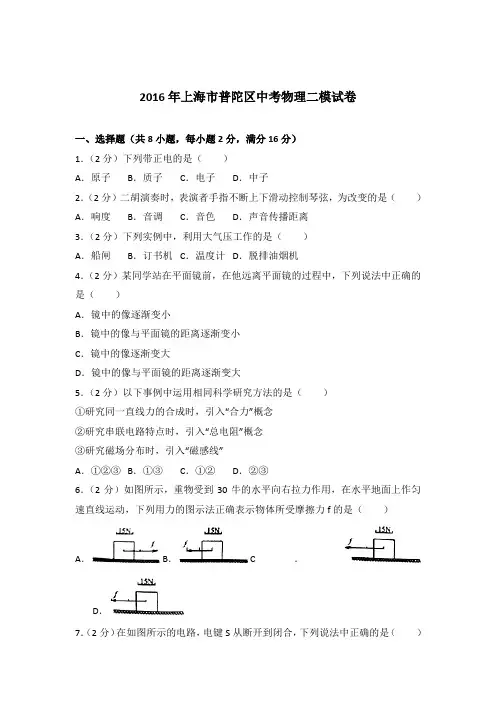

2016年上海市普陀区中考物理二模试卷一、选择题（共8小题，每小题2分，满分16分）1．（2分）下列带正电的是（）A．原子B．质子C．电子D．中子2．（2分）二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是（）A．响度B．音调C．音色D．声音传播距离3．（2分）下列实例中，利用大气压工作的是（）A．船闸B．订书机C．温度计D．脱排油烟机4．（2分）某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是（）A．镜中的像逐渐变小B．镜中的像与平面镜的距离逐渐变小C．镜中的像逐渐变大D．镜中的像与平面镜的距离逐渐变大5．（2分）以下事例中运用相同科学研究方法的是（）①研究同一直线力的合成时，引入“合力”概念②研究串联电路特点时，引入“总电阻”概念③研究磁场分布时，引入“磁感线”A．①②③B．①③C．①②D．②③6．（2分）如图所示，重物受到30牛的水平向右拉力作用，在水平地面上作匀速直线运动，下列用力的图示法正确表示物体所受摩擦力f的是（）A． B． C．D．7．（2分）在如图所示的电路，电键S从断开到闭合，下列说法中正确的是（）A．V表示数不变，A1表示数不变B．A1表示数不变，A表示数变小C．V表示数变大，A1表示数不变D．V表示数变小，A表示数变大8．（2分）如图所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保持相平．将A、B从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体对容器底的压强p甲和p乙，液体对容器底的压力F甲和F乙，A和B的密度ρA和ρB的关系，下列说法中正确的是（）A．p甲＜p乙，F甲＜F乙ρA＞ρB B．p甲＞p乙，F甲＞F乙ρA＞ρBC．p甲＜p乙，F甲＜F乙ρA＜ρB D．p甲=p乙，F甲=F乙ρA＞ρB二、填空题（共8小题，每小题3分，满分26分）9．（3分）某节能灯标有“220V 11W”的字样，使用时它与其它家用电器之间是连接（选填“串联”或“并联”），该灯正常工作100小时消耗电能为度，发电站通过（选填“高压”或“低压”）输出线路将电能传送到千里以外的城市．10．（3分）如图所示，晓明跳箱时，用力蹬踏板，踏板“送”晓明向前冲，这说明力的作用是；越过跳箱后，晓明由于会继续向前“飞行”一段距离，最终受到作用落到地面．11．（3分）如图所示，一束白光经三棱镜后发生了光的色散现象，最早发现这一现象的物理学家是，从图中可以看出红色光线的偏折程度最，在各种不同色光中，红、、蓝叫做三原色光．12．（3分）汽车内部四冲程汽油机在工作时，将机械能转化为内能的是冲程．汽车匀速上坡时机械能（选填“增大”、“不变”或“减小”），行驶过程中汽车轮胎温度会升高，这是通过的方式改变其内能的．13．（3分）甲、乙两车分别从相距800米的P、Q两点同时沿水平直线相向而行，它们的s﹣t图象如图（a）、（b）所示．第4秒内甲车通过的距离为米；若以甲车为参照物，乙车是的（选填“静止”或“运动”）；在同时相向行驶的过程中，若要使甲、乙两车距离400米，所需的时间为秒．14．（3分）10秒钟内通过某导体的电量为6库，则通过它的电流为安，若该导体两端的电压为3伏，则导体的电阻为欧；现将导体截去一半，若保持导体中电流不变，则导体两端电压应3伏（选填“大于”、“等于”或“小于”）．15．（4分）如图所示的电路，L、R出现故障，闭合电键S后，电流表A和电压表V的示数均不变．①故障是．（写出所有故障情况）②为了进一步确定故障原因，用一只完好的灯泡L′替换电阻R，电流表A示数仍然不变，电压表V示数变大，则故障一定是．16．（4分）为研究受到拉力时弹簧长度的增加量与弹簧自身因素的关系，实验小组同学选用材料和粗细相同的金属丝烧制成的弹簧A、B、C、D和钩码进行实验，已知弹簧A、B原来的长度均为L0，C、D原来的长度均为L0′，且A、C的横截面积均为S0，B、D的横截面积均为S0′．实验时他们将弹簧A、B、C、D的上端固定，并分别在弹簧的下端挂相同质量的钩码，它们各自增加了△L1、△L2、△L3和△L4，如图（a）、（b）、（c）、（d）所示．请仔细观察实验现象，归纳得出初步结论．①分析比较图（a）和（b）或（c）和（d）中弹簧长度的增加量以及相关条件．可得：弹簧金属丝材料和粗细相同，当．②分析比较（a）和（c）或（b）和（d）中弹簧长度的增加量以及相关条件，可得：弹簧金属丝材料和粗细相同，当．三、解答题（共10小题，满分48分）17．（2分）在图中，用轻质杆提升小桶（O是支点），请画出动力F1的力臂和阻力F2的示意图．18．（3分）在图中，请根据标出的电流方向将电池、电流表、电压表三个元件符号填入电路的空缺处，填入后要求：①小灯泡L1和L2串联连接；②电压表测小灯泡L2的电压．19．（3分）在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向．20．（4分）质量为1千克的30℃的水，温度降低到20℃，求水放出的热量Q水．[c=4.2×103焦/（千克•℃）]．水21．（9分）在如图（a）所示的电路中，电源电压为15V恒定不变，R1的阻值为10欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S后，电压表V1的示数如图（b）所示．①求通过R1的电流1；②求此时R2消耗的电功率P2；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R2连入电路中的阻值．22．（9分）如图所示，甲、乙两个完全相同的薄壁圆柱形容器置于水平桌面上，两容器底部用一根吸管相连，开始阀门K关闭，容器底面积均为2×10﹣2米2，甲盛有深度为0.2米的水，乙中放一底面积为1×10﹣2米2、高为0.2米的圆柱形木块．．①求甲中水对容器底部的压强p水②若甲中水对容器底部的压强是木块对乙底部压强的2倍，求物块的密度ρ物．③打开阀门，直到水不再流动，求此过程进入乙容器中水的质量△m水23．（4分）在“探究物质质量与体积关系”的实验中，用测量物体的质量，测量前通过调节平衡螺母使天平横梁在位置平衡；实验过程中选用物质（选填“同种”或“不同”）多次实验的目的是．24．（4分）如图所示，凸透镜A焦距为10厘米，实验时应先调节光屏的，以保证烛焰的像能成在光屏的．若保持图中透镜的位置不变，将蜡烛移至左侧光具座刻度范围，移动光屏，能在光屏上成缩小的像，保持蜡烛和凸透镜位置不变，用另一个焦距为15厘米的凸透镜B替换透镜A，移动光屏，若光屏上再度成像，则跟原来的像相比是的（选填“变大”、“不变”或“变小”）．25．（5分）为研究沿光滑斜面向上拉重物所需的拉力F大小与哪些因素有关，某实验小组同学利用图所示的装置进行实验，实验时多次改变斜面长度L和高度h，每一次用弹簧测力计拉动重为1牛的物体从斜面底端缓慢拉伸至顶端，实验数据记录在表一、表二和表三中．①分析比较实验序号的数据及相关条件，可得的初步结论是：沿光滑斜面提升同一重物时，当斜面长度L相同，拉力F与高度h成．②分析比较实验序号2、4与7（或3、5与8，或6与9）的数据及相关条件，可得的初步结论是：沿光滑斜面提升同一重物时，．③进一步综合分析比较表一、表二、表三的数据及相关条件，并归纳得出结论．（a）分析比较表一、表二或表三的数据及相关条件，可得．（b）分析比较表一、表二和表三的数据及相关条件，可得．表一表二表三26．（5分）甲、乙同学分别做“测定小灯泡的电功率”实验，实验用到的器材包括：电源电压3伏和6伏各一个，标有“5Ω 2A”和“20Ω 2A”字样的滑动变阻器各一个，标有“2.2V”和“3.8V”字样的待测小灯各一个，以及电流表、电压表、电键和导线．他们各自选取一个变阻器、小灯、电源及其它器材连接电路进行实验，闭合电键后，甲同学发现无论怎样移动变阻器的滑片，小灯均不能正常发光，讨论后，两位同学决定互换电源，并重新连接电路进行实验，当小灯正常发光时，滑片的位置都在中点附近，且电压表示数相同，其中一个电流表示数为0.22A．①请画出甲同学的实验电路图（用2B铅笔在答题纸上相应位置作图）；②小灯正常发光时，甲同学所用的电源电压为伏，滑动变阻器的规格为；③乙同学选用小灯泡的额定功率为（通过计算说明）．2016年上海市普陀区中考物理二模试卷参考答案与试题解析一、选择题（共8小题，每小题2分，满分16分）1．（2分）下列带正电的是（）A．原子B．质子C．电子D．中子【解答】解：A、原子整体对外不显电性，不带电，不合题意；B、质子带正电，符合题意；C、电子带负电，不合题意；D、中子不带电，不合题意．故选B．2．（2分）二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是（）A．响度B．音调C．音色D．声音传播距离【解答】解：二胡演奏时，表演者的手常常不断在琴弦上滑动，是为了控制振动琴弦的长度，则琴弦振动的快慢会不一样，所以声音的音调就会发生变化．故选B．3．（2分）下列实例中，利用大气压工作的是（）A．船闸B．订书机C．温度计D．脱排油烟机【解答】解：A、船闸的原理先打开一端，船闸里的水位逐渐与外面相等，外面的船就可以开进船闸；然后把这一端船闸关闭，打开另一端的船闸，船闸里的水位逐渐与外面相等，船就可以开到另一端去，应用了两次连通器．故A不合题意；B、订书机用到的物理知识是比较多的，如：（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不属于利用大气压进行工作，故B不合题意；C、温度计是利用液体热胀冷缩的性质制成的，不属于利用大气压．故C不合题意．D、抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出．利用了大气压工作，故D符合题意．故选D．4．（2分）某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是（）A．镜中的像逐渐变小B．镜中的像与平面镜的距离逐渐变小C．镜中的像逐渐变大D．镜中的像与平面镜的距离逐渐变大【解答】解：由平面镜成像特点可知，像与物到镜面距离相等，当人远离平面镜时，像也会远离平面镜，但像的大小不变．故ABC错误，D正确．故选D．5．（2分）以下事例中运用相同科学研究方法的是（）①研究同一直线力的合成时，引入“合力”概念②研究串联电路特点时，引入“总电阻”概念③研究磁场分布时，引入“磁感线”A．①②③B．①③C．①②D．②③【解答】解：①研究同一直线力的合成时，用合力代替其他几个力的共同效果，即采用的是等效替代法；②研究串联电路特点时，几个电阻共同作用产生的效果与一个电阻产生的效果相同，或一个电阻在电路中的作用可以由几个电阻共同作用代替，采用的是等效替代法；③研究磁场分布时，引入“磁感线”，这是利用的模型法；故以下事例中运用相同科学研究方法的是①②；故选C．6．（2分）如图所示，重物受到30牛的水平向右拉力作用，在水平地面上作匀速直线运动，下列用力的图示法正确表示物体所受摩擦力f的是（）A． B． C．D．【解答】解：A、重物在水平地面上作匀速直线运动，受到的拉力和摩擦力为一对平衡力，摩擦力f=F=30N，拉力水平向右，摩擦力方向水平向左，图中摩擦力方向画错了．故A错误；BC、重物在水平地面上作匀速直线运动，受到的拉力和摩擦力为一对平衡力，摩擦力f=F=30N，拉力水平向右，摩擦力方向水平向左，但表示摩擦力f的线段的长度必须与标度统一起来．图中摩擦力f的线段的长度与标度不统一．故BC错误；D、重物在水平地面上作匀速直线运动，受到的拉力和摩擦力为一对平衡力，摩擦力f=F=30N，拉力水平向右，摩擦力方向水平向左，但表示摩擦力f的线段的长度必须与标度统一起来．图中摩擦力f的线段的长度恰为标度的2倍．故D正确．故选D．7．（2分）在如图所示的电路，电键S从断开到闭合，下列说法中正确的是（）A．V表示数不变，A1表示数不变B．A1表示数不变，A表示数变小C．V表示数变大，A1表示数不变D．V表示数变小，A表示数变大【解答】解：开关S断开时，电路中只有一个灯泡连入，电流表A、A1测量电流，电压表示数为0；开关S闭合时，两灯泡并联，电流表A测量干路电流；A1测量一个灯泡的电流，电压表测量电源电压．电键S从断开到闭合，电路中从只有一个灯泡变为两灯泡并联，电压表示数从0到有示数，则电压表示数变大；故AD错误；由于并联电路各支路两端的电压相等，A1测量的灯泡电流不变，而电流表A变为测量干路电流，则示数变大，故B错误，C正确．故选C．8．（2分）如图所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保持相平．将A、B从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体对容器底的压强p甲和p乙，液体对容器底的压力F甲和F乙，A和B的密度ρA和ρB的关系，下列说法中正确的是（）A．p甲＜p乙，F甲＜F乙ρA＞ρB B．p甲＞p乙，F甲＞F乙ρA＞ρBC．p 甲＜p乙，F甲＜F乙ρA＜ρB D．p甲=p乙，F甲=F乙ρA＞ρB【解答】解：（1）因为将A、B从容器中取出后，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，所以G A＞G B；又因为A、B的体积相同，由G=mg和ρ=可得：ρA＞ρB；故C错误；（2）将A、B从容器中取出后，液面降低的高度△h=；因为甲容器的底面积小于乙容器的底面积，所以甲液面降低的高度大，乙液面降低的高度小，则此时液体的深度h甲＜h乙；将A、B从容器中取出后，液体对容器底部的压力变化量=物体排开液体的重力=ρ液gV排；A、B的体积相同，在液体中时V排相同，已知甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，根据△F=G排=ρ液gV排可知，液体密度的关系为ρ甲＜ρ乙；此时h甲＜h乙，ρ甲＜ρ乙，根据液体压强公式可知p甲＜p乙；因为p甲＜p乙、S甲＜S乙，根据F=pS可知，此时液体压力的关系为F甲＜F乙；故BD错误，A正确．故选A．二、填空题（共8小题，每小题3分，满分26分）9．（3分）某节能灯标有“220V 11W”的字样，使用时它与其它家用电器之间是并联连接（选填“串联”或“并联”），该灯正常工作100小时消耗电能为 1.1度，发电站通过高压（选填“高压”或“低压”）输出线路将电能传送到千里以外的城市．【解答】解：家庭电路中各用电器互不影响，故是并联的；节能灯的功率P=11W=11×10﹣3kW，由P=可得，该节能灯正常工作100小时消耗电能：W=Pt=11×10﹣3kW×100h=1.1kW•h=1.1度．根据P=UI可知，在输送功率一定时，电压越高，输电电流越小；根据Q=I2Rt，电阻一定，通电时间一定时，电流越小，电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电．故答案为：并联；1.1；高压．10．（3分）如图所示，晓明跳箱时，用力蹬踏板，踏板“送”晓明向前冲，这说明力的作用是相互的；越过跳箱后，晓明由于惯性会继续向前“飞行”一段距离，最终受到重力作用落到地面．【解答】解：起跑后，晓明用力蹬踏板，同时踏板也给晓明一个大小相等的反作用力，因踏板“送”晓明向前冲，该现象说明力的作用是相互的；晓明离开踏板后，由于惯性还要保持原来的运动状态，因此他仍能在空中继续“飞行”；晓明在空中运动时受到重力作用，重力的方向竖直向下，因此晓明由于受到重力的作用，最终落到地面．故答案为：相互的；惯性；重力．11．（3分）如图所示，一束白光经三棱镜后发生了光的色散现象，最早发现这一现象的物理学家是牛顿，从图中可以看出红色光线的偏折程度最小，在各种不同色光中，红、绿、蓝叫做三原色光．【解答】解：最早发现日光的色散现象的物理学家是牛顿．白色光经过三棱镜后产生色散现象，在光屏由下至上依次为红、橙、黄、绿、蓝、靛、紫．由图可知紫光的偏折程度最大；红光的偏折程度最小．红光、绿光、蓝光叫做三原色光．故答案为：牛顿；小；绿．12．（3分）汽车内部四冲程汽油机在工作时，将机械能转化为内能的是压缩冲程．汽车匀速上坡时机械能增大（选填“增大”、“不变”或“减小”），行驶过程中汽车轮胎温度会升高，这是通过做功的方式改变其内能的．【解答】解：（1）发动机工作时，在压缩冲程将机械能转化为内能；（2）汽车匀速上坡时速度不变，质量不变，故动能不变；同时质量不变，高度增加，重力势能增加，所以机械能增加；（3）汽车行驶过程中汽车轮胎温度会升高，这是通过摩擦力对轮胎做功的方式改变其内能的．故答案为：压缩；增大；做功．13．（3分）甲、乙两车分别从相距800米的P、Q两点同时沿水平直线相向而行，它们的s﹣t图象如图（a）、（b）所示．第4秒内甲车通过的距离为15米；若以甲车为参照物，乙车是运动的（选填“静止”或“运动”）；在同时相向行驶的过程中，若要使甲、乙两车距离400米，所需的时间为16秒．【解答】解：由图象可知，甲乙的路程与时间成正比，即甲乙都做匀速直线运动，==15m/s，由a图象，当甲运动1s，通过的路程为15m，所以v甲由b图象，当乙运动4.5s，通过的路程为45m，所以v==10m/s，乙做匀速直线运动的物体的速度是不变的，所以第4秒内甲车通过的距离为15m；由于甲速度大于乙，所以以甲为参照物，乙车是运动的；两车原来相距800m，相向行驶后相距400m，所以甲乙两车行驶的距离为800m ﹣400m=400m，因为v=，所以：t===16s．故答案为：15；运动；16．14．（3分）10秒钟内通过某导体的电量为6库，则通过它的电流为0.6安，若该导体两端的电压为3伏，则导体的电阻为5欧；现将导体截去一半，若保持导体中电流不变，则导体两端电压应小于3伏（选填“大于”、“等于”或“小于”）．【解答】解：通过导体的电流：I===0.6A，由I=可得，导体的电阻：R===5Ω，因导体的电阻与材料、长度、横截面积和温度有关，其它条件不变时，导体越长、电阻越大，反之越小，所以，将导体截去一半，剩余导体的电阻变为原来的一半，由U=IR可知，保持导体中电流不变时，导体两端电压变小，小于3V．故答案为：0.6；5；小于．15．（4分）如图所示的电路，L、R出现故障，闭合电键S后，电流表A和电压表V的示数均不变．①故障是R断路或R和L都断路．（写出所有故障情况）②为了进一步确定故障原因，用一只完好的灯泡L′替换电阻R，电流表A示数仍然不变，电压表V示数变大，则故障一定是R和L都断路．【解答】解：（1）如图闭合电键S后，电流表A和电压表V的示数均不变说明电流表和电压表示数都为零，电流表示数为零说明电路故障为断路；又因为电压表示数为零，说明电压表测量的电路完好，即灯泡完好，因此电路故障为R一定断路，当然也存在R和L都断路的情况；（2）当用完好的灯泡替换电阻R，电流表仍然没示数则说明故障一定是R和L 都断路了．故答案为：（1）R断路或R和L都断路；（2）R和L都断路．16．（4分）为研究受到拉力时弹簧长度的增加量与弹簧自身因素的关系，实验小组同学选用材料和粗细相同的金属丝烧制成的弹簧A、B、C、D和钩码进行实验，已知弹簧A、B原来的长度均为L 0，C、D原来的长度均为L0′，且A、C的横截面积均为S0，B、D的横截面积均为S0′．实验时他们将弹簧A、B、C、D的上端固定，并分别在弹簧的下端挂相同质量的钩码，它们各自增加了△L1、△L2、△L 3和△L4，如图（a）、（b）、（c）、（d）所示．请仔细观察实验现象，归纳得出初步结论．①分析比较图（a）和（b）或（c）和（d）中弹簧长度的增加量以及相关条件．可得：弹簧金属丝材料和粗细相同，当原长与材料相同，横截面积不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．②分析比较（a）和（c）或（b）和（d）中弹簧长度的增加量以及相关条件，可得：弹簧金属丝材料和粗细相同，当材料、横截面积都相同，原长不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．【解答】解：①分析比较图（a）和（b）或（c）和（d）中的测力计可知，它们材料相同，原长相等，横截面积不同，△L2大于△L1，故可以得出的结论是：原长与材料相同，横截面积不同的弹簧，在相同外力作用下，弹簧长度的增加量不同；②分析比较图（a）和（c）或（b）和（d）中的测力计可知，材料相同，横截面积也相同，两根弹簧的原长是分别是L0和L0′，即原长不同，△L3大于△L1，故可以得出的结论是：材料、横截面积都相同，原长不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．故答案为：①原长与材料相同，横截面积不同的弹簧，在相同外力作用下，弹簧长度的增加量不同；②材料、横截面积都相同，原长不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．三、解答题（共10小题，满分48分）17．（2分）在图中，用轻质杆提升小桶（O是支点），请画出动力F1的力臂和阻力F2的示意图．【解答】解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；小桶对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：18．（3分）在图中，请根据标出的电流方向将电池、电流表、电压表三个元件符号填入电路的空缺处，填入后要求：①小灯泡L1和L2串联连接；②电压表测小灯泡L2的电压．【解答】解：因为电压表要与L2并联，所以中间一定为电压表，左边一定为电源，并且下边为正极；由于灯L1和L2串联，则上面为电流表，如下图所示：19．（3分）在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向．【解答】解：电流由左侧流入，由右手螺旋定则知电磁铁的右侧为N极，左侧为S极；由磁极间的相互作用可知小磁铁左侧为S极，右侧为N极．外部磁感线由N极指向S极．故答案如图：20．（4分）质量为1千克的30℃的水，温度降低到20℃，求水放出的热量Q水．[c =4.2×103焦/（千克•℃）]．水=cm（t﹣t0）【解答】解：Q放=4.2×103J/（kg•℃）×1kg×（30℃﹣20℃）=4.2×104J．答：水放出的热量Q=4.2×104J．水21．（9分）在如图（a）所示的电路中，电源电压为15V恒定不变，R1的阻值为10欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S后，电压表V1的示数如图（b）所示．①求通过R1的电流1；②求此时R2消耗的电功率P2；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R2连入电路中的阻值．【解答】解：①由电路图知，R1与R2串联，电压表V1测R1两端电压，由图b知电压表使用0﹣15V量程，分度值0.5V，所以R1两端电压6V，由欧姆定律可得，通过R1的电流：I1===0.6A；②串联电路中电流处处相等，所以I2=I1=0.6A，串联电路中总电压等于各部分电路两端电压之和，所以：U2=U﹣U1=15V﹣6V=9V，所以R2消耗的电功率：P2=U2I2=9V×0.6A=5.4W；③电压表V 2接入电路中，电路元件均正常工作，若V2测总电压，而总电压不变，所以不符合两电压表偏离0刻度线的角度相同的条件；所以V 2测的是R2两端电压，电源电压15V，且V1量程不变，两电压偏转角度相同，若V2使用0﹣3V量程，则V1示数为V2示数5倍，则V1示数为：U=×15V=12.5V，电路中电流I===1.25A，超过滑动变阻器允许通过最大电流1A，故不合理；所以V2使用的也是0﹣15V量程，才能满足两电压表偏离0刻度线的角度相同的条件．所以此时：U1=U2，由串联电路的分压原理有：==，所以此时R2连入电路中的阻值：R2=R1=10Ω．答：①通过R1的电流为0.6A；②此时R2消耗的电功率为5.4W；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，R2连入电路中的阻值为10Ω．22．（9分）如图所示，甲、乙两个完全相同的薄壁圆柱形容器置于水平桌面上，两容器底部用一根吸管相连，开始阀门K关闭，容器底面积均为2×10﹣2米2，甲盛有深度为0.2米的水，乙中放一底面积为1×10﹣2米2、高为0.2米的圆柱形木块．。

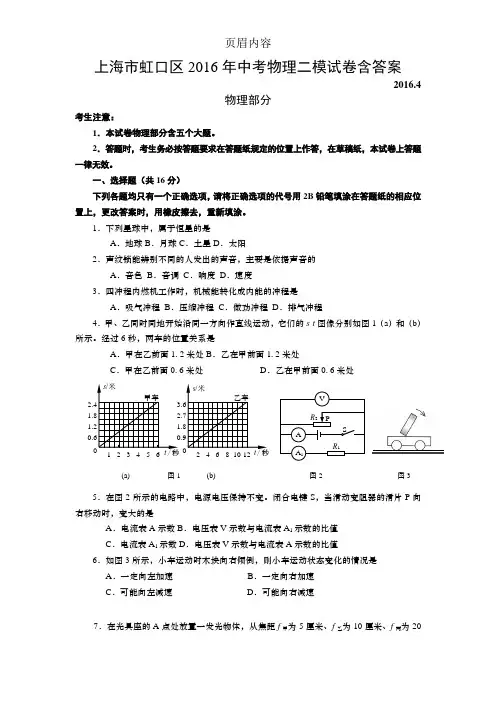

上海市虹口区2016年中考物理二模试卷含答案2016.4物理部分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列星球中，属于恒星的是A ．地球B ．月球C ．土星D ．太阳2．声纹锁能辨别不同的人发出的声音，主要是依据声音的A ．音色B ．音调C ．响度D ．速度3．四冲程内燃机工作时，机械能转化成内能的冲程是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程4．甲、乙同时同地开始沿同一方向作直线运动，它们的s -t 图像分别如图1（a ）和（b ）所示。

经过6秒，两车的位置关系是A ．甲在乙前面1.2米处B ．乙在甲前面1.2米处C ．甲在乙前面0.6米处D ．乙在甲前面0.6米处5．在图2所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，变大的是A ．电流表A 示数B ．电压表V 示数与电流表A 1示数的比值C ．电流表A 1示数D ．电压表V 示数与电流表A 示数的比值6．如图3所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是A ．一定向左加速B ．一定向右加速C ．可能向左减速D ．可能向右减速7．在光具座的A 点处放置一发光物体，从焦距f 甲为5厘米、f 乙为10厘米、f 丙为20(a) 图1 (b) 图2 图36 00.61.2 1.82.4 甲车s /米 00.91.82.73.6乙车s /米R 1 P A SV A 1R 21厘米的凸透镜中选择一个放置在如图4所示的位置，在BC 间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为A ．甲B ．乙C ．甲、乙D ．乙、丙8．如图5所示，轻质圆柱形容器A 、B 、C 分别盛有质量相同的不同液体（S A ＜S B ＜S c ），现有质量相同的甲、乙两实心物体（ρ甲＞ρ乙），若选择其中一个物体放入某个容器中，物体浸没且液体没有溢出，此时液体对容器底部的压强为p 液，则A ．甲放入B 中p 液最小 B ．甲放入C 中p 液最小 C ．乙放入A 中p 液最大D ．乙放入B 中p 液最大二、填空题（共23分）请将结果填入答题纸的相应位置。

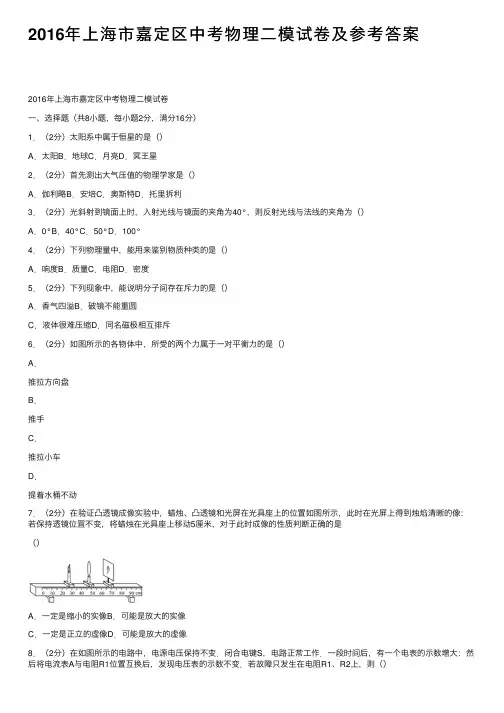

2016年上海市嘉定区中考物理⼆模试卷及参考答案2016年上海市嘉定区中考物理⼆模试卷⼀、选择题（共8⼩题，每⼩题2分，满分16分）1．（2分）太阳系中属于恒星的是（）A．太阳B．地球C．⽉亮D．冥王星2．（2分）⾸先测出⼤⽓压值的物理学家是（）A．伽利略B．安培C．奥斯特D．托⾥拆利3．（2分）光斜射到镜⾯上时，⼊射光线与镜⾯的夹⾓为40°，则反射光线与法线的夹⾓为（）A．0°B．40°C．50°D．100°4．（2分）下列物理量中，能⽤来鉴别物质种类的是（）A．响度B．质量C．电阻D．密度5．（2分）下列现象中，能说明分⼦间存在斥⼒的是（）A．⾹⽓四溢B．破镜不能重圆C．液体很难压缩D．同名磁极相互排斥6．（2分）如图所⽰的各物体中，所受的两个⼒属于⼀对平衡⼒的是（）A．推拉⽅向盘B．推⼿C．推拉⼩车D．提着⽔桶不动7．（2分）在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所⽰，此时在光屏上得到烛焰清晰的像：若保持透镜位罝不变，将蜡烛在光具座上移动5厘⽶，对于此时成像的性质判断正确的是（）A．⼀定是缩⼩的实像B．可能是放⼤的实像C．⼀定是正⽴的虚像D．可能是放⼤的虚像8．（2分）在如图所⽰的电路中，电源电压保持不变．闭合电键S，电路正常⼯作．⼀段时间后，有⼀个电表的⽰数增⼤：然后将电流表A与电阻R1位置互换后，发现电压表的⽰数不变．若故障只发⽣在电阻R1、R2上，则（）A．R1⼀定短路B．R2⼀定短路C．R1可能短路D．R2可能断路⼆、填空题（共26分）9．（3分）测量家庭消耗电能的仪表是表．标有“220V 40W”字样的⽇光灯正常⼯作时，加在它两端的电压为伏，它连续正常⼯作25⼩时耗电度．10．（3分）3⽉20⽇，中国运动员董斌在国际⽥联室内世锦赛三级跳⽐赛中以17.33⽶的成绩获得⾦牌．⽤⼒助跑和踏跳使他快速起跳，这说明⼒可以改变物体的：腾空后由于的缘故他会向前飞去：由⼦始终受到竖直向的重⼒作⽤，他最终落⼊沙坑．11．（3分）电调预约出租车，是通过来传递信息的（选填“⽆线电波”或“次声波”）：在出租车⾏驶过程中，以轿车为参照物．乘客是的（选填“运动”或“静⽌”）；若当司机听到车外的汽笛声越来越（选填“轻”或“响”）时，。

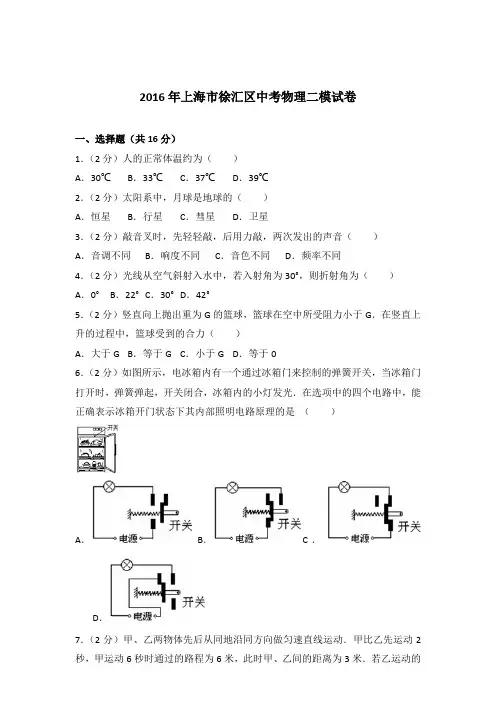

2016年上海市徐汇区中考物理二模试卷一、选择题（共16分）1．（2分）人的正常体温约为（）A．30℃B．33℃C．37℃D．39℃2．（2分）太阳系中，月球是地球的（）A．恒星B．行星C．彗星D．卫星3．（2分）敲音叉时，先轻轻敲，后用力敲，两次发出的声音（）A．音调不同B．响度不同C．音色不同D．频率不同4．（2分）光线从空气斜射入水中，若入射角为30°，则折射角为（）A．0°B．22°C．30°D．42°5．（2分）竖直向上抛出重为G的篮球，篮球在空中所受阻力小于G．在竖直上升的过程中，篮球受到的合力（）A．大于G B．等于G C．小于G D．等于06．（2分）如图所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光．在选项中的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是（）A．B． C．D．7．（2分）甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米．若乙运动的s﹣t图为如图所示a、b、c三条图线中的一条，则（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c 8．（2分）在如图所示的电路中，电源电压保持不变．当电键S断开时，有一个电表的示数为零．若电路中的故障只发生在电阻R1或R2处，则电键S闭合后，一定为零的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1与电压表V2示数的差D．电压表V1与电流表A示数的比值二、填空题（共23分）9．（3分）上海家庭电路中，电灯正常工作的电压为伏；电灯所消耗的电能是通过输电线路从远方输送而来的（选填“高压”或“低压”）．额定功率为1千瓦的用电器正常工作2小时，耗电度．10．（3分）四冲程汽油机工作过程中，将机械能转化为内能的是冲程．汽车的发动机选用水做冷却剂，主要是由于水的比热容较的缘故．发动机冷却过程是通过的方式来改变内能．11．（3分）若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的电流为安，此时导体两端的电压为伏．若增大导体两端的电压，导体的电阻（选填“变大”、“不变”和“变小”）．12．（3分）如图所示，突然用力向右拉动放在水平桌面上的水杯，杯子就会运动，说明力可以改变物体的；杯中的水将会向溢出，说明物体具有的性质，这种性质称作惯性．13．（3分）如图所示，A、B是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l、高度为h，现将两长方体按图甲、乙所示的方式放置，则甲图中A对地面的压力F甲与乙图中B对地面的压力F乙的关系F甲F乙（选填“大于”、“等于”或“小于”）．若甲图中A对地面的压强为p甲，乙图中B对地面的压强为p乙，则p甲可表示为，p甲和p乙的比值为．14．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P自左端向中点移动时，电压表V1的示数将，电压表V2示数变化量大小与电流表A示数变化量大小的比值将．（均选填“变大”、“不变”或“变小”）15．（4分）某小组同学通过查阅资料知道：做直线运动的物体，快慢不变的运动称作“匀速直线运动”、快慢改变的运动称作“变速直线运动”．他们决定通过实验研究物体的直线运动情况．他们在玻璃管中装入液体，并在管中留一个气泡，观察并记录气泡的运动情况．实验前，先将玻璃管有气泡的一端向下倾斜，让气泡在玻璃管中向上缓慢运动，气泡运动过程中保持玻璃管的倾角不变．玻璃管旁放一把刻度尺，用秒表记录气泡通过某一位置的时间，用记号笔在玻璃管上标出此时气泡的位置．该小组同学两次实验记录的数据如图（a）、（b）所示，请分析他们的实验数据，判断气泡的运动情况．①分析比较图（a）中的相关数据可得：，由此可判断物体在做直线运动．②分析比较图（b）中的相关数据可得：，由此可判断物体在做直线运动．三、作图题（共8分）16．（2分）如图所示，OA是轻质杠杆，物C重为6牛，在动力F作用下杠杆处于静止状态，请用力的图示法画出杠杆受到的阻力．17．（2分）在图中根据通电螺线管的N极，标出磁感线方向、电流方向、电源正、负极．18．（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．四、计算题（共25分）19．（5分）质量为1千克的铝块温度升高了40℃，求铝块吸收的热量Q吸．[C铝=0.9×103焦/（千克•℃）]．20．（5分）某物体在50N的水平拉力作用下沿水平面作作匀速直线运动，10秒内前进了6米．求此过程中拉力做的功W和功率P．21．（7分）如图（a）所示，质量为6千克、体积为4×10﹣3米3的“凸”柱状金属块放在水平地面上．若将金属块放入圆柱形容器中，再向容器内加水，水面从A逐渐上升到B、C、D处，如图（b）所示．求：①金属块的密度．②金属块对地面的压强．与容器对地面压强变化量③水面上升过程中，水对容器底部压强的变化量△p水△p的最大比值．地22．（8分）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R 2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．五、实验题（共18分）23．（4分）在“探究二力平衡的条件”实验中，应保持物体处于或匀速直线运动状态进行研究．图中（a）、（b）所示的实验过程说明所探究的两个力需作用在上，物体才能平衡．在“探究平面镜成像的特点”实验中，要用作为平面镜，并将其放置在水平桌面上．24．（4分）如图所示的情景，是为了验证原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出力的大小．在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了．25．（5分）某小组同学研究用水平拉力F匀速拉动物体时力的大小和哪些因素有关．他们将不同的物块分别放置在不同材料的水平面上，并用弹簧测力计沿水平方向匀速拉动物块，如图所示．实验数据分别记录在表一、表二、表三中．表一木块在木板上运动表二木块在橡胶板上运动表三钢块在木板上运动表四 铸铁放在纸板上①根据该小组的实验设计，可以判断他们是在研究用水平拉力F 匀速拉动物体时力大小与 的关系．②分析比较实验序号1与2与3或4与5与6或7与8与9的数据及相关条件，可得出的初步结论是：在同一水平面上，沿水平方向匀速拉动物体， ． ③分析比较实验序号1与4或2与5或3与6的数据及相关条件，可得出的初步结论是： ．④另一小组同学也进行了实验，拿出其中的一组实验数据（如表四）和表三进行比较．小徐认为：用水平拉力F 匀速拉动物体时，物体的质量相同，拉力大小也相同，与其他因素无关．小佳认为：用水平拉力F 匀速拉动物体时，物体的质量相同，拉力大小不一定相同．你认为 （选填“小徐”或“小佳”）的观点是错误的，理由是 ．26．（7分）小嘉做“测定小灯泡的电功率”实验，小灯的额定电压可能为2.2伏或3.8伏，且额定功率小于1瓦．实验室提供了电压为2伏的电池若干节．她正确连接电路，并将滑片移到滑动变阻器的一端，闭合电键观察到电压表的示数如图（a ）所示，小灯的亮度很暗．然后她将变阻器的滑片向另一端移动，观察到电流表示数变小；当滑片到达另一端时，电压表、电流表的示数如图（b ）、（c ）所示．①小嘉在器材选择和在操作过程中均存在问题，她在操作过程中存在的问题是 ；图（a ）中电压表的读数为 ．②小嘉改正了上述问题，重新设计电路进行实验．当她移动变阻器的滑片到中点位置（即变阻器接入电路的电阻为最大值的一半）时，小灯泡恰好正常发光，此时电压表指针恰好位于刻度线上，求小灯泡额定功率．2016年上海市徐汇区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．（2分）人的正常体温约为（）A．30℃B．33℃C．37℃D．39℃【解答】解：人的正常体温约为37℃．故选C．2．（2分）太阳系中，月球是地球的（）A．恒星B．行星C．彗星D．卫星【解答】解：地球为围绕太阳转动的行星；太阳为能够发光发热的、离我们最近的恒星；在太阳系中，月球是地球的卫星．故选D．3．（2分）敲音叉时，先轻轻敲，后用力敲，两次发出的声音（）A．音调不同B．响度不同C．音色不同D．频率不同【解答】解：大小不同的力先后两次敲击同一个音叉时，音叉振幅不同，所以发出声音的响度就不同．与其他因素无关．故选B．4．（2分）光线从空气斜射入水中，若入射角为30°，则折射角为（）A．0°B．22°C．30°D．42°【解答】解：由光的折射定律可知：光从光疏介质射入光密介质时，折射角小于入射角．现在光线从空气斜射入水中，是光从光疏介质（空气）射入光密介质（水），折射角小于入射角．若入射角为30°，则折射角小于30°，只有选项B符合题意．故选B．5．（2分）竖直向上抛出重为G的篮球，篮球在空中所受阻力小于G．在竖直上升的过程中，篮球受到的合力（）A．大于G B．等于G C．小于G D．等于0【解答】解：在篮球向上运动的过程中，篮球受竖直向下的重力G，竖直向下的=G+f＞G．空气阻力f，则篮球受的合力F合故选A．6．（2分）如图所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光．在选项中的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是（）A．B． C．D．【解答】解：根据题意可知，关门时，弹簧受压，此时灯泡不亮，开关是处于断开状态；开门时，弹簧弹起恢复原状，灯泡亮，开关是处于闭合状态；A、图中的弹簧处于弹起状态，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，A项不符合题意；B、图中的弹簧处于压缩状态，当弹簧弹起时，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，B项不符合题意；C、图中的弹簧处于弹起状态，冰箱门打开，开关是闭合的，电路接通，灯泡亮，C项符合题意；D、图中的弹簧处于压缩状态，当弹簧弹起时，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，D项不符合题意；故选C．7．（2分）甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米．若乙运动的s﹣t图为如图所示a、b、c三条图线中的一条，则（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c 【解答】解：由题知，甲比乙先运动2秒，甲运动6s，所以乙运动时间t=4s，此时甲、乙间的距离为3m，所以乙运动的路程可能是s=s+3m=6m+3m=9m，也甲﹣3m=6m﹣3m=3m，可能是s′=s甲由v=可得，乙的速度可能是v===2.25m/s，也可能是v′===0.75m/s．由图线a，当s=10m时，t=4.5s，所以图线a表示的速度v a=≈2.22m/s；由图线b，当s=10m时，t=5.5s，所以图线b表示的速度v b=≈1.82m/s；由图线c，当s=5m时，t=5.5s，所以图线c表示的速度v c=≈0.91m/s．计算可知，图线a表示的速度与乙的速度最为接近，所以a一定是乙的s﹣t的图线，故A正确，BCD错误．故选A．8．（2分）在如图所示的电路中，电源电压保持不变．当电键S断开时，有一个电表的示数为零．若电路中的故障只发生在电阻R1或R2处，则电键S闭合后，一定为零的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1与电压表V2示数的差D．电压表V1与电流表A示数的比值【解答】解：当开关断开时，电路连接如下图：当开关闭合时，电路连接如下图：A、开关闭合后，电阻R1和R2并联，电路总电阻减小，电源电压一定时干路电流增大，电流表示数增大．此选项错误；B、开关闭合后，电压表V2相当于与导线并联，而导线的电阻为零，所以电压表V2的示数也为零．此选项正确；C、开关闭合后，电压表V2示数为零，所以V1、V2之差仍为电源电压，不为零．此选项错误；D、开关闭合后，电压表V1与电流表示数之比为并联后电路的总电阻，不为零．此选项错误．故选B．二、填空题（共23分）9．（3分）上海家庭电路中，电灯正常工作的电压为220伏；电灯所消耗的电能是通过高压输电线路从远方输送而来的（选填“高压”或“低压”）．额定功率为1千瓦的用电器正常工作2小时，耗电2度．【解答】解：据课本知识可知，我国家庭电路电压是220V；在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站到用电区采用高压输电；据题目信息可知，此时消耗的电能是：W=Pt=1kW×2h=2kW•h=2度；故答案为：220；高压；2．10．（3分）四冲程汽油机工作过程中，将机械能转化为内能的是压缩冲程．汽车的发动机选用水做冷却剂，主要是由于水的比热容较大的缘故．发动机冷却过程是通过热传递的方式来改变内能．【解答】解：（1）发动机工作时，做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能．（2）汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高；（3）发动机冷却过程是通过热传递的方式来改变内能的．故答案为：压缩；大；热传递．11．（3分）若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的电流为0.2安，此时导体两端的电压为3伏．若增大导体两端的电压，导体的电阻不变（选填“变大”、“不变”和“变小”）．【解答】解：通过电阻的电流：I===0.2A，由W=UIt=UQ得，导体两端的电压：U===3V；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，增大导体两端的电压，导体的电阻不变．故答案为：0.2；3；不变．12．（3分）如图所示，突然用力向右拉动放在水平桌面上的水杯，杯子就会运动，说明力可以改变物体的运动状态；杯中的水将会向左溢出，说明物体具有保持原有运动状态不变的性质，这种性质称作惯性．【解答】解：水杯在力的作用下向右运动，表明力可以改变物体的运动状态；杯子原来静止，在力的作用下突然向右运动，杯内的水由于惯性，保持原来静止状态，所以会向左溢出；说明物体具有保持原有运动状态不变的性质，这种性质称作惯性．故答案为：运动状态；左；保持原有运动状态不变．13．（3分）如图所示，A 、B 是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l 、高度为h ，现将两长方体按图甲、乙所示的方式放置，则甲图中A 对地面的压力F 甲与乙图中B 对地面的压力F 乙的关系F 甲 等于 F 乙（选填“大于”、“等于”或“小于”）．若甲图中A 对地面的压强为p 甲，乙图中B对地面的压强为p 乙，则p 甲可表示为 2ρgl ，p 甲和p 乙的比值为．【解答】解：已知A 、B 是由同种材料制成的大小规格相同的实心长方体，所以m A =m B ，则G A =G B =G ，甲图把B 叠放在A 上后，A 对地面的压力等于A 、B 的重力之和，F 甲=G A +G B =2G 乙图把A 叠放在B 上后，B 对地面的压力等于A 、B 的重力之和，F 乙=G A +G B =2G ， 则F 甲等于F 乙，p 甲======2ρgl ，p 乙=====2ρhg ，则==．故答案为：等于；2ρgl ；．14．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S ，当滑动变阻器的滑片P 自左端向中点移动时，电压表V 1的示数将 不变 ，电压表V 2示数变化量大小与电流表A 示数变化量大小的比值将 不变 ．（均选填“变大”、“不变”或“变小”）【解答】解：由电路图可知，电键S闭合，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，因电源电压U不变，所以电压表V1的示数不变；又因电压表V2测量的是滑动变阻器两端的电压U2，根据串联电路电压特点和欧姆定律可知U2=U﹣U1=U﹣IR1，当滑动变阻器的滑片P自左端向中点移动时，电压表V2的示数变化为△U2=U2﹣U2′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，即=R1，因定值电阻R1的阻值不变，所以电压表V2示数的变化值与电流表A示数变化值的比值不变．故答案为：不变；不变．15．（4分）某小组同学通过查阅资料知道：做直线运动的物体，快慢不变的运动称作“匀速直线运动”、快慢改变的运动称作“变速直线运动”．他们决定通过实验研究物体的直线运动情况．他们在玻璃管中装入液体，并在管中留一个气泡，观察并记录气泡的运动情况．实验前，先将玻璃管有气泡的一端向下倾斜，让气泡在玻璃管中向上缓慢运动，气泡运动过程中保持玻璃管的倾角不变．玻璃管旁放一把刻度尺，用秒表记录气泡通过某一位置的时间，用记号笔在玻璃管上标出此时气泡的位置．该小组同学两次实验记录的数据如图（a）、（b）所示，请分析他们的实验数据，判断气泡的运动情况．①分析比较图（a）中的相关数据可得：通过相同的路程时，气泡运动所用时间越来越短，由此可判断物体在做变速直线运动．②分析比较图（b）中的相关数据可得：在相同的运动时间内，物体（气泡）运动所通过的路程越来越大，由此可判断物体在做变速直线运动．【解答】解：①分析比较图（a）中的相关数据可得：经过相同的路程，所用的时间不同，且时间越来越少，即物体做变速运动；②分析比较图（b）中的相关数据可得：在相同的运动时间内，物体（气泡）运动所通过的路程越来越大，即物体是做变速运动；故答案为：①通过相同的路程时，物体（气泡）运动所用时间越来越短；变速；②在相同的运动时间内，物体（气泡）运动所通过的路程越来越大；变速．三、作图题（共8分）16．（2分）如图所示，OA是轻质杠杆，物C重为6牛，在动力F作用下杠杆处于静止状态，请用力的图示法画出杠杆受到的阻力．【解答】解：由图可知，杠杆受到的阻力就是重物对杠杆的拉力，其作用点在B 点，方向竖直向下，选取标度为3N，过阻力的作用点，沿阻力的方向画一条有向线段，使线段长度为标度的2倍，如图所示：17．（2分）在图中根据通电螺线管的N极，标出磁感线方向、电流方向、电源正、负极．【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：右端为负极，左端为正极．如下图所示：18．（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．【解答】解：电压表应与变阻器并联；闭合电键S，变阻器能改变小灯亮度，说明滑动变阻器就与灯泡串联，且向右端移动滑动变阻器的滑片P，灯变亮，说明电路是电流变大，所以电阻变小，则应将变阻器的b接线柱接入电路．实物连接如图所示：四、计算题（共25分）19．（5分）质量为1千克的铝块温度升高了40℃，求铝块吸收的热量Q吸．[C铝=0.9×103焦/（千克•℃）]．【解答】解：铝块吸收的热量：Q吸=c铝m△t=0.9×103J/（kg•℃）×1kg×40℃=3.6×104J．答：铝块吸收的热量为3.6×104J．20．（5分）某物体在50N的水平拉力作用下沿水平面作作匀速直线运动，10秒内前进了6米．求此过程中拉力做的功W和功率P．【解答】解：水平拉力做功：W=Fs=50N×6m=300J；拉力做功功率：P===30W．答：此过程中拉力做的功为300J，功率为30W．21．（7分）如图（a）所示，质量为6千克、体积为4×10﹣3米3的“凸”柱状金属块放在水平地面上．若将金属块放入圆柱形容器中，再向容器内加水，水面从A逐渐上升到B、C、D处，如图（b）所示．求：①金属块的密度．②金属块对地面的压强．③水面上升过程中，水对容器底部压强的变化量△p与容器对地面压强变化量水的最大比值．△p地【解答】解：①金属块的密度：ρ金===1.5×103kgm3；②金属块对水平地面的压力等于其重力，金属块对地面的压强：p=====2.94×103Pa；③由p=ρgh可知，水对容器底压强的变化量：△p水=ρ水g△h，容器对地面压力的变化量：△F=△G水=△m水g=ρ水△V水g=ρ水（S容﹣S金）△hg，容器对地面压强的变化量：△p地==，压强变化量之比：==，当S金=600cm2时，最大，═==．答：①金属块的密度为1.5×103kgm3．②金属块对地面的压强为2.94×103Pa．③水面上升过程中，水对容器底部压强的变化量△p水与容器对地面压强变化量△p地的最大比值为5：2．22．（8分）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．【解答】解：①由图a知，R1、R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测R2两端电压，串联电路中电流处处相等，所以I=I1=I2=0.5A，由I=可得，电压表V 1的示数：U V1=U1=IR1=0.5A×10Ω=5V；②串联电路中，总电压等于各部分电路两端电压之和，所以U2=U﹣U1=18V﹣5V=13V，由I=可得，R2接入电路的阻值：R2===26Ω；③第一：滑动变阻器R2标有“150Ω 1Α”所以允许通过它的电流最大为1A，若电流表使用0﹣3A量程，电流表满偏时超过变阻器允许通过的最大电流1A，所以电流表应使用0﹣0.6A量程．所以电路中的最大电流，I最大=0.6A，若V1使用0﹣3V量程，则V2最小电压为18V﹣3V=15V，则移动滑片后，V2超过15V，不合理，所以V2使用0﹣15V量程；而又要使V2的示数变化量最大，所以电压表都要选用0﹣15V量程．由串联电路分压原理，当取代R1的定值电阻R0两端电压最大时通过的电流最大，所以R0===25Ω，第二：使电压表V2的变化量最大，当V2示数15V，变阻器R2连入阻值最大，此时电路中电流最小，此时R0两端电压最小，所以：I最小====0.12A，由P=UI可得，电路消耗的最小功率：P最小=UI最小=18V×0.12A=2.16W，电路消耗的最大功率：P最大=UI最大=18V×0.6A=10.8W．即电路消耗电功率的范围为2.16W～10.8W．答：①电压表V1的示数为5V；②电阻R2接入电路的阻值为26Ω；③第一，可以替换R1的定值电阻R0为25Ω；第二，电路消耗电功率的范围为2.16W～10.8W．五、实验题（共18分）23．（4分）在“探究二力平衡的条件”实验中，应保持物体处于静止或匀速直线运动状态进行研究．图中（a）、（b）所示的实验过程说明所探究的两个力需作用在同一直线上，物体才能平衡．在“探究平面镜成像的特点”实验中，要用玻璃板作为平面镜，并将其竖直放置在水平桌面上．【解答】解：（1）静止状态或匀速直线运动状态属于平衡状态，所以在“探究二力平衡的条件”实验中，应保持物体处于静止状态或匀速直线运动状态进行研究．（a）两个力不在同一直线上，物体没有平衡，（b）两个力在同一直线上，物体静止，处于平衡状态，所以该实验过程说明一对平衡力需作用在同一直线上；（2）“探究平面镜成像的特点”实验中，要用透明的薄玻璃板作为平面镜，因为玻璃板透明，既可以成像也可以透光，便于确定像的位置，比较像与物体的大小关系；将玻璃板竖直放置在水平桌面上，这样像和物体在同一水平面，才能够使玻璃板后面的蜡烛与像完全重合．故答案为：（1）静止；（2）同一直线；（3）玻璃板；（4）竖直．24．（4分）如图所示的情景，是为了验证阿基米德原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出排开液体所受的重力的大小．在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的焦距．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了减小误差．。

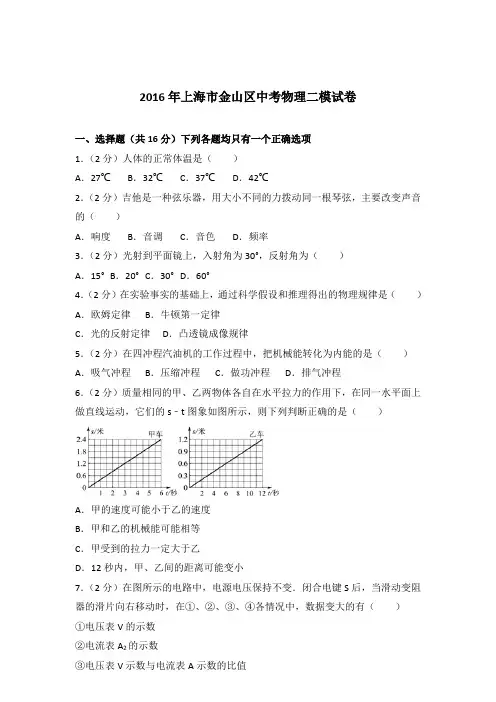

2016年上海市金山区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项1．（2分）人体的正常体温是（）A．27℃B．32℃C．37℃D．42℃2．（2分）吉他是一种弦乐器，用大小不同的力拨动同一根琴弦，主要改变声音的（）A．响度B．音调C．音色D．频率3．（2分）光射到平面镜上，入射角为30°，反射角为（）A．15°B．20°C．30°D．60°4．（2分）在实验事实的基础上，通过科学假设和推理得出的物理规律是（）A．欧姆定律B．牛顿第一定律C．光的反射定律D．凸透镜成像规律5．（2分）在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．（2分）质量相同的甲、乙两物体各自在水平拉力的作用下，在同一水平面上做直线运动，它们的s﹣t图象如图所示，则下列判断正确的是（）A．甲的速度可能小于乙的速度B．甲和乙的机械能可能相等C．甲受到的拉力一定大于乙D．12秒内，甲、乙间的距离可能变小7．（2分）在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向右移动时，在①、②、③、④各情况中，数据变大的有（）①电压表V的示数②电流表A2的示数③电压表V示数与电流表A示数的比值④电流表A1示数与电流表A示数的比值．A．只有①B．②和③C．只有③D．③和④8．（2分）如图所示，水平面上的薄壁圆柱形容器分别盛有甲、乙两种液体．甲、乙液体对各自容器底部的压力相等．现两容器中各放入一个物体（液体不溢出），若两物体均漂浮在液面上，则下列说法中能成立的是（）A．两物体的质量相等，甲对容器底部的压强一定大于乙B．两物体的质量相等，甲对容器底部的压强一定小于乙C．两物体的体积相等，甲对容器底部的压强一定等于乙D．两物体的体积相等，甲对容器底部的压强一定大于乙二、填空题（共23分）9．（3分）上海地区家用照明电路的电压为伏；用电器工作时把能转化为其他形式的能；额定功率为0.1千瓦的电视机正常工作3小时，耗电度．10．（3分）高铁列车运行过程中，以列车为参照物，路边的树是的（选填“运动”或“静止”）．列车减速进站时，速度越来越慢，它的动能将，在此过程中，列车的惯性将（选填“变大”、“不变”或“变小”）．11．（3分）根据图中标出的通电螺线管的磁感线方向可知：通电螺线管的右端为极，小磁针的右端为极（以上两格均选填“N”或“S”），电源的端为正极（选填“左”或“右”）．12．（3分）若10秒内通过某导体横截面的电荷量为5库，则通过该导体的电流为安，这段时间内，电流所做的功为15焦，该导体两端的电压为伏；当该导体两端的电压为6伏时，导体的电阻为欧．13．（3分）如图所示，小明利用滑轮匀速提升货物，使用该滑轮的好处是；该货物重100牛，在拉力F的作用下，4秒钟升高了1米，若不计摩擦和绳的重力，则在这段时间内，拉力F做功为焦，拉力F的功率为瓦．14．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S后，电流表、电压表示数均为零，其中电阻R1、R2可能出现了故障．现用一个完好的电阻R 替换R2，闭合电键，①若只有电压表示数不为零，则原来的故障是．②若只有电流表示数不为零，则原来的故障是．15．（4分）某校初三同学在做重力势能相关实验的时候，发现自由下落的弹性小球碰撞地面后反弹上升的最大高度总小于原来下落的高度，这说明弹性小球在碰撞地面过程中有机械能损失．为了探究自由下落的弹性小球在碰撞地面过程中损失的机械能的大小△E与哪些因素有关，他们分别让同一弹性小球从某一高度自由下落碰撞地面，通过测量该弹性小球下落高度与反弹上升的最大高度的差值△h，来比较损失的机械能的大小△E，实验过程如图（a）、（b）和（c）所示（△h3＜△h1＜△h2）．请仔细观察图中的现象和测量结果，并分析归纳得出初步结论．①分析比较图中的（a）和（b）两图可知：自由下落的同一弹性小球碰撞同种材料的地面，下落高度较大时，．②分析比较图中的（b）和（c）两图可知：．三、作图题（共7分）16．（2分）如图所示，物体在2牛水平向右的拉力F作用下保持静止，请用力的图示法画出拉力F．17．（2分）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．18．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，①电压表测小灯两端电压；②向左端移动滑动变阻器的滑片P时，小灯变暗．四、计算题（共26分）19．（4分）物体的体积为5×10﹣4米3，浸没在水中，求该物体所受浮力的大小．20．（6分）如图所示，在轻质杠杆OB的B端挂一个重为100牛的物体，OA为0.4米，AB为0.2米．若使杠杆能在水平位置保持静止，求：作用在A点最小力F的大小及方向．21．（8分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样．电键S断开时，电流表A的示数为0.4安．①求电源电压U．②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为0.2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为0.2安，求滑片P在M点时电流表A的示数．③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围．22．（8分）如图所示，实心正方体甲和轻质柱形容器乙放在水平地面上．正方体甲的边长为0.1米，密度为2×103千克/米3；容器乙的底面积为1×10﹣2米2，内盛有0.15米深的水，且容器乙足够高．求：①实心正方体甲的质量；②水对容器乙底部的压强；③现从正方体甲中挖出一个高度为0.1米，底面积为S的柱体，并将该柱体放入容器乙中，请通过计算比较正方体甲剩余部分对地面的压强p′和放入柱状物体甲′的大小关系及其对应S的取值范围．后水对容器乙底部的压强p乙五、实验题（共18分）23．（5分）如图所示的仪器为，实验时应将它与被测量的用电器联；在“验证凸透镜成像规律”的实验时，为了使像能成在光屏的中央，实验前要调整凸透镜的光心、光屏的中心与烛焰的中心大致在；实验时，若物距小于凸透镜的一倍焦距，则应从一侧观察像（选填“蜡烛”或“光屏”）．24．（5分）在“探究物质质量与体积的关系”实验中，若某次测量时，天平上的砝码和游码的示数如图（a）所示，则物块的质量为克；若将该物块放入盛有20厘米3水的量筒中后，水面位置如图（b）所示，则该物块的体积为厘米3；实验中，对于某种物质的质量和体积的测量，应该测量数据（选填“一组”或“多组”），为了得到可靠的结论，应该选择物质的物块进行实验（选填“一种”或“多种”）．25．（5分）为了研究物质的某种特性，某小组同学做了如下实验：他们在如图所示的两只完全相同的白色小瓶内分别装入50克的水和50克的煤油，实验时，将两只小瓶都放在太阳下暴晒，并利用温度计测量液体升高的温度，用计时器测量加热的时间，并将实验数据整理、记录在表一和表二中．（设两只小瓶晒相同时间吸收的热量相等）表一：50克水表二：50克煤油表三：50克水①分析比较实验序号1～5或6～10的数据及相关条件，可得出的初步结论是：．②分析比较实验序号的数据及相关条件，可得出的初步结论是：质量相同的不同种物质，升高的温度相同，吸收的热量不同．③进一步综合分析比较表一、表二中的数据及相关条件，并归纳得出结论．（a）分析比较表一或表二中的数据及相关条件，可得出的结论是：质量相同的同种液体，．（b）分析比较表一和表二中的数据及相关条件，可得出的结论是：．④另一小组的同学将图16的小瓶表面涂成黑色，在瓶内装入50克的水进行实验，得到如表三所示的数据．通过分析表一和表三的数据及相关条件，可得出的结论是：．26．（5分）小明在做“测定小灯泡的电功率”的实验时，实验器材齐全并完好，其中：电源电压为4.5伏且不变，待测小灯泡L标有“2.5V”字样，滑动变阻器R p有“20Ω 2A”和“50Ω 1A”两种规格可选．他正确串联实验器材，闭合电键，逐步移动滑片P的位置，并观察电压表的示数，当电压表的示数分别高于、等于、低于2.5伏时，分别观察电流表的示数，并将实验数据记录在如表中．①请画出小明同学连接的实验电路图．②小明实验中选用的滑动变阻器的规格为，理由是．③请根据相关信息计算出小灯泡L的额定功率．（需写出计算过程）．2016年上海市金山区中考物理二模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．（2分）人体的正常体温是（）A．27℃B．32℃C．37℃D．42℃【解答】解：正常情况下，人的体温在37℃左右，变化幅度很小．故选C．2．（2分）吉他是一种弦乐器，用大小不同的力拨动同一根琴弦，主要改变声音的（）A．响度B．音调C．音色D．频率【解答】解：用大小不同的力拨动同一根琴弦，用力大的时候弦振动的振幅大，发出声音的响度大，用力小的时候弦振动的振幅小，发出声音的响度小；因此用大小不同的力拨动同一根琴弦主要改变声音的响度．故选A．3．（2分）光射到平面镜上，入射角为30°，反射角为（）A．15°B．20°C．30°D．60°【解答】解：由题意知，入射角为30°，根据光的反射定律的内容中反射角等于入射角，可知反射角也为30°．故选C．4．（2分）在实验事实的基础上，通过科学假设和推理得出的物理规律是（）A．欧姆定律B．牛顿第一定律C．光的反射定律D．凸透镜成像规律【解答】解：欧姆定律、光的反射定律、凸透镜成像规律都是通过实验直接得出的结论，牛顿第一定律，是在实验的基础上，通过推理得出的．故选B．5．（2分）在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能．故选B．6．（2分）质量相同的甲、乙两物体各自在水平拉力的作用下，在同一水平面上做直线运动，它们的s﹣t图象如图所示，则下列判断正确的是（）A．甲的速度可能小于乙的速度B．甲和乙的机械能可能相等C．甲受到的拉力一定大于乙D．12秒内，甲、乙间的距离可能变小【解答】解：A、由图象知：甲的速度：v===0.4m/s；乙的速度：v'===0.1m/s；所以甲的速度大于乙的速度．故A错误．B、甲、乙两物体质量相同，在同一水平面上做直线运动，即高度相同，甲的速度大于乙的速度，则甲、乙两物体的重力势能相同，甲的动能大于乙的动能，所以甲的机械能大于乙的机械能．故B错误．C、由图象可知，甲、乙两物体均作匀速直线运动，又因为甲、乙两物体质量相同，在同一水平面上，则甲、乙对水平面的压力相同，接触面粗糙程度相同，甲、乙受到的摩擦力相同，所以，甲受到的拉力一定等于乙．故C错误．D、由题意结合图象可知，甲、乙两物体在同一水平面上做匀速直线运动，且甲的速度大于乙的速度，所以12s内若甲、乙两物体运动方向相同，则甲、乙间的距离变小．若甲、乙两物体运动方向不相反，则甲、乙间的距离变大．故D正确．故选D．7．（2分）在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向右移动时，在①、②、③、④各情况中，数据变大的有（）①电压表V的示数②电流表A2的示数③电压表V示数与电流表A示数的比值④电流表A1示数与电流表A示数的比值．A．只有①B．②和③C．只有③D．③和④【解答】解：由电路图可知，R1、R2并联，电流表A测干路电流，电流表A1测R1所在支路电流，电流表A2测滑动变阻器R2所在支路电流，电压表测量并联电路两端电压；因为电源电压不变，所以电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值变大，并且电源电压不变，由欧姆定律可知，通过滑动变阻器R2支路的电流变小，通过R1支路的电流不变，即电流表A1的示数不变，电流表A2的示数变小；由于并联电路中，干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；因为电压表V示数不变，电流表A的示数变小，所以电压表V示数与电流表A 示数的比值变大；因为电流表A1的示数不变，电流表A的示数变小，所以电流表A1示数与电流表A示数的比值变大．故选D．8．（2分）如图所示，水平面上的薄壁圆柱形容器分别盛有甲、乙两种液体．甲、乙液体对各自容器底部的压力相等．现两容器中各放入一个物体（液体不溢出），若两物体均漂浮在液面上，则下列说法中能成立的是（）A．两物体的质量相等，甲对容器底部的压强一定大于乙B．两物体的质量相等，甲对容器底部的压强一定小于乙C．两物体的体积相等，甲对容器底部的压强一定等于乙D．两物体的体积相等，甲对容器底部的压强一定大于乙【解答】解：AB、甲、乙均漂浮，所以受到的浮力等于重力，若两物体的质量相等，则所受浮力相等，容器底增大的压力等于物体的重力，由图知，甲的底面积大于乙的底面积，所以甲对容器底部的压强一定小于乙，故A错误，B正确；CD、由于甲、乙V排的大小无法判断，无法得出液面上升的情况，故无法比较对容器底压强的大小关系．故选B．二、填空题（共23分）9．（3分）上海地区家用照明电路的电压为220伏；用电器工作时把电能转化为其他形式的能；额定功率为0.1千瓦的电视机正常工作3小时，耗电0.3度．【解答】解：（1）上海地区家用照明电路的电压为220V；（2）用电器工作时将电能转化为其他形式的能．（3）已知电视机的功率：P=P=0.1kW，额由P=可得，正常工作3小时消耗的电能W=Pt=0.1kW×3h=0.3kW•h=0.3度．故答案为：220；电；0.3．10．（3分）高铁列车运行过程中，以列车为参照物，路边的树是运动的（选填“运动”或“静止”）．列车减速进站时，速度越来越慢，它的动能将变小，在此过程中，列车的惯性将不变（选填“变大”、“不变”或“变小”）．【解答】解：如果以行驶的列车为参照物，树木相对于列车的位置发生了改变，因此树木是运动的．动能大小与质量和速度有关，列车进站时速度越来越慢，质量不变，速度减小，所以动能减小．惯性的大小与质量有关，与速度无关，列车的质量不变，故惯性不变．故答案为：运动；变小；不变．11．（3分）根据图中标出的通电螺线管的磁感线方向可知：通电螺线管的右端为S极，小磁针的右端为N极（以上两格均选填“N”或“S”），电源的左端为正极（选填“左”或“右”）．【解答】解：在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的左端为N极．据磁极间的作用规律可知，小磁针的左端是S极，右端是N极；根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出．从而可以确定电源的左端为正极；故答案为：S；N；左．12．（3分）若10秒内通过某导体横截面的电荷量为5库，则通过该导体的电流为0.5安，这段时间内，电流所做的功为15焦，该导体两端的电压为3伏；当该导体两端的电压为6伏时，导体的电阻为6欧．【解答】解：通过电阻的电流：I===0.5A，由W=UIt=UQ得，导体两端的电压：U===3V；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当该导体两端的电压为6伏时的阻值不变，与电流是0.5A时的阻值相同；由I=可得导体电阻：R===6Ω．故答案为：0.5；3；6．13．（3分）如图所示，小明利用滑轮匀速提升货物，使用该滑轮的好处是改变用力的方向；该货物重100牛，在拉力F的作用下，4秒钟升高了1米，若不计摩擦和绳的重力，则在这段时间内，拉力F做功为100焦，拉力F的功率为25瓦．【解答】解：由定滑轮的定义可知，此装置是定滑轮，不省力也不费力，但可以改变力的方向．不计滑轮的重力和摩擦，F=G=100N，小李同学在4s内将重为100N物体匀速向上移动1m，则拉力作用点移动距离s为1m，拉力F做的功：W=Fs=100N×1m=100J，拉力F的功率：P===25W．故答案为：改变用力的方向；100；25．14．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S后，电流表、电压表示数均为零，其中电阻R1、R2可能出现了故障．现用一个完好的电阻R 替换R2，闭合电键，①若只有电压表示数不为零，则原来的故障是R1、R2断路．②若只有电流表示数不为零，则原来的故障是R2断路和R1短路．【解答】解：分析电路可知R1、R2串联，电压表V测量R1两端电压．若电流表示数为零，说明电路故障是断路，若只有R1断路，则电压表会有示数，根据电压表也没有示数，说明R2一定断路；用完好的电阻R替换R2，闭合电键，若只有电压表示数不为零，即电流表示数还是零，说明R1也断路；如果只有电流表示数不为零，那说明R1没有断路，但电压表示数为零，那说明电阻R1短路了．故答案为：①R1、R2断路；②R2断路和R1短路．15．（4分）某校初三同学在做重力势能相关实验的时候，发现自由下落的弹性小球碰撞地面后反弹上升的最大高度总小于原来下落的高度，这说明弹性小球在碰撞地面过程中有机械能损失．为了探究自由下落的弹性小球在碰撞地面过程中损失的机械能的大小△E与哪些因素有关，他们分别让同一弹性小球从某一高度自由下落碰撞地面，通过测量该弹性小球下落高度与反弹上升的最大高度的差值△h，来比较损失的机械能的大小△E，实验过程如图（a）、（b）和（c）所示（△h3＜△h1＜△h2）．请仔细观察图中的现象和测量结果，并分析归纳得出初步结论．①分析比较图中的（a）和（b）两图可知：自由下落的同一弹性小球碰撞同种材料的地面，下落高度较大时，损失的机械能的大小△E较大．②分析比较图中的（b）和（c）两图可知：同一弹性小球从相同高度自由下落，碰撞不同材料的地面，损失的机械能的大小△E不同．【解答】解：①分析比较图中的（a）和（b）两图可以看出，碰撞的接触面的材料相同，小球下落的高度不同，最终下落高度与反弹上升的最大高度的差值△h 不同，说明机械能的损失情况不同．故可得出结论：：自由下落的同一弹性小球碰撞同种材料的地面，下落高度较大时，损失的机械能的大小△E较大．②分析比较图中的（b）和（c）两图可以看出，小球下落的高度相同，碰撞接触面的材料不同，最终下落高度与反弹上升的最大高度的差值△h不同，说明机械能的损失情况不同．故可得出结论：同一弹性小球从相同高度自由下落，碰撞不同材料的地面，损失的机械能的大小△E不同．故答案为：①损失的机械能的大小△E较大；②同一弹性小球从相同高度自由下落，碰撞不同材料的地面，损失的机械能的大小△E不同．三、作图题（共7分）16．（2分）如图所示，物体在2牛水平向右的拉力F作用下保持静止，请用力的图示法画出拉力F．【解答】解：先选取一段表示1N的线段，然后过物体的重心作水平向右的大小为2N的拉力F，其长短为标度的2倍，图示如下：17．（2分）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：18．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，①电压表测小灯两端电压；②向左端移动滑动变阻器的滑片P时，小灯变暗．【解答】解：电压表要测小灯两端电压应与灯泡并联；滑动变阻器要改变灯泡亮度，应一上一下串联入电路中．滑片左移灯变暗，说明电路中电流变小，电阻变大，所以应将变阻器的右下接线柱接入电路中．如图所示：四、计算题（共26分）19．（4分）物体的体积为5×10﹣4米3，浸没在水中，求该物体所受浮力的大小．【解答】解：因为物体浸没在水中，所以V排=V=5×10﹣4m3，物体所受浮力：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×5×10﹣4m3=4.9N．答：物体所受的浮力为4.9N．20．（6分）如图所示，在轻质杠杆OB的B端挂一个重为100牛的物体，OA为0.4米，AB为0.2米．若使杠杆能在水平位置保持静止，求：作用在A点最小力F的大小及方向．【解答】解：由图可知：L1=OA=0.4m，L2=OA+AB=0.4m+0.2m=0.6m，F2=G=100N，根据杠杆平衡的条件可得：FL1=F2L2，即：F×0.4m=100N×0.6m，解得：F=150N．由于作用在A点最小力F需要阻碍杠杆向下转动，则方向是竖直向上．答：作用在A点最小力F的大小为150N，方向是竖直向上．21．（8分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样．电键S断开时，电流表A的示数为0.4安．①求电源电压U．②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为0.2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为0.2安，求滑片P在M点时电流表A的示数．③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围．【解答】解：①由图知，S断开时，只有R1接入电路，由I=可得：U=U1=I1R1=0.4A×30Ω=12V；②由图知，闭合电键S，R1和R2并联，并联电路中支路间互不影响，所以R1的电流保持不变，P向M点左移，R2连入阻值变小，电流表示数变大，变化量最大0.2A，且滑动变阻器允许通过最大电流1A，所以P在M点的电流为：I2=1A﹣0.2A=0.8A，所以此时电流表示数为：I=I1+I2=0.4A+0.8A=1.2A；③由并联电路电压特点知，U=U1=U2=12V，P从M点左移后，通过R2的最大电流为1A，此时R2连入阻值最小，===12Ω，所以：R2最小P从M点右移后，R2的连入阻值变大，电流变小，电流表变化量最大0.2A，所通过R2的最小电流为0.8A﹣0.2A=0.6A，此时R2连入阻值最大，所以：R2===20Ω，最大即：P在M点向左和右移动后R2的取值范围为：12Ω～20Ω．答：①电源电压为12V．②滑片P在M点时电流表A的示数为0.8A．③滑片P移动过程中，滑动变阻器R2的取值范围为：12Ω～20Ω．22．（8分）如图所示，实心正方体甲和轻质柱形容器乙放在水平地面上．正方体甲的边长为0.1米，密度为2×103千克/米3；容器乙的底面积为1×10﹣2米2，内盛有0.15米深的水，且容器乙足够高．求：①实心正方体甲的质量；②水对容器乙底部的压强；③现从正方体甲中挖出一个高度为0.1米，底面积为S的柱体，并将该柱体放入′和放入柱状物体容器乙中，请通过计算比较正方体甲剩余部分对地面的压强p甲后水对容器乙底部的压强p′的大小关系及其对应S的取值范围．乙【解答】解：①由ρ=可得，正方体甲的质量m 甲=ρ甲V 甲=2×103kg/m 3×（0.1m ）3=2kg ；②水对容器乙底部的压强p 乙=ρ水gh=1.0×103kg/m 3×9.8N/kg ×0.15m=1470Pa ； ③当p 甲′=p 乙′时，ρ甲gh 甲=ρ水g （h 乙+）已知S=5×10﹣3m 2当p 甲′＞p 乙′时，S ＜5×10﹣3m 2；当p 甲′＜p 乙′时，S ＞5×10﹣3m 2．答：①实心正方体甲的质量为2kg ；②水对容器乙底部的压强为1470Pa ；③当p 甲′＞p 乙′时，S ＜5×10﹣3m 2；当p 甲′＜p 乙′时，S ＞5×10﹣3m 2．五、实验题（共18分）23．（5分）如图所示的仪器为 电流表 ，实验时应将它与被测量的用电器 串 联；在“验证凸透镜成像规律”的实验时，为了使像能成在光屏的中央，实验前要调整凸透镜的光心、光屏的中心与烛焰的中心大致在 同一高度 ；实验时，若物距小于凸透镜的一倍焦距，则应从 光屏 一侧观察像（选填“蜡烛”或“光屏”）．【解答】解：（1）图示中表盘上标有“A”字样，故这是电流表，使用时应串联在电路中；（2）蜡烛、凸透镜、光屏在同一直线上，为了使像呈在光屏的中心，烛焰、凸。

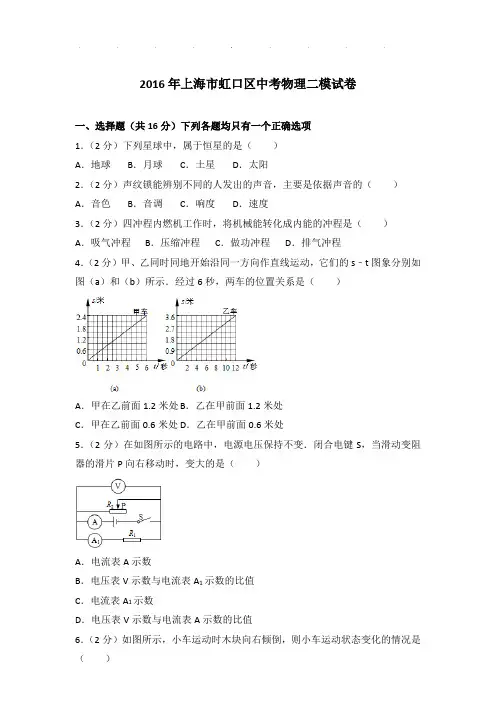

2016年上海市虹口区中考物理二模试卷一、选择题（共16分）下列各题均只有一个正确选项1．（2分）下列星球中，属于恒星的是（）A．地球B．月球C．土星D．太阳2．（2分）声纹锁能辨别不同的人发出的声音，主要是依据声音的（）A．音色B．音调C．响度D．速度3．（2分）四冲程内燃机工作时，将机械能转化成内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（2分）甲、乙同时同地开始沿同一方向作直线运动，它们的s﹣t图象分别如图（a）和（b）所示．经过6秒，两车的位置关系是（）A．甲在乙前面1.2米处 B．乙在甲前面1.2米处C．甲在乙前面0.6米处 D．乙在甲前面0.6米处5．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电流表A示数B．电压表V示数与电流表A1示数的比值C．电流表A1示数D．电压表V示数与电流表A示数的比值6．（2分）如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A．一定向左加速B．一定向右加速C．可能向左减速D．可能向右减速7．（2分）在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙8．（2分）如图所示，轻质圆柱形容器A、B、C分别盛有质量相同的不同液体（S A＜S B＜Sc），现有质量相同的甲、乙两实心物体（ρ甲＞ρ乙），若选择其中一个物体放入某个容器中，物体浸没且液体没有溢出，此时液体对容器底部的压强为p 液，则（）A．甲放入B中p液最小B．甲放入C中p液最小C．乙放入A中p液最大D．乙放入B中p液最大二、填空题（共23分）9．（3分）一节新干电池的电压为伏．光的三原色是绿、蓝．1标准大气压下，冰水混合物的温度为℃．10．（3分）如图所示，排球比赛时球被扣出主要表明力可以改变物体的，运动员在向上跃起的过程中，重力势能（选填“增大”、“不变”或“减小”）．以地面为参照物，扣球运动员是的（选填“运动”或“静止”）．11．（3分）如图所示的滑轮是滑轮（选填“定”或“动”），它的实质是杠杆（选填“省力”或“等臂”），若重为10牛的物体A在力F作用下上升2米，此过程中拉力F做的功为焦．12．（3分）10秒内通过某导体的电流为0.2安，通过该导体横截面的电荷量为库，若该导体两端的电压为2伏，它的阻值为欧．若通过该导体的电流为0.4安，10秒内电流做功为焦．13．（3分）一正方体漂浮在水中，排开水的体积为5×10﹣4米3，它受到的浮力＜为牛，排开水的质量为千克．若该正方体漂浮在酒精中（ρ酒精ρ水），与水中相比它下表面受到的压力将（选填“变大”、“不变”或“变小”）．14．（4分）在如图所示的电路中，已知出现了断路故障且只发生在电阻R1、R2上．①在AB接入电流表，CD接入电压表，EF接入电源，闭合电键S，发现两电表均无示数，则可判断一定有故障的是（选填“R1”、“R2”或“R1和R2”）．②接着，为了判断是否发生断路故障，应改变电表和电源接入的位置，则AB接入的是，CD接入的是．（只需写出一种情况）15．（4分）小明同学在复习时对所学的部分物理量进行了分类归纳．v=p=、电阻R=P=①请判断：小明的分类（选填“合理”或“不合理”），理由是．②你认为可以归为一类的物理量是，理由是．（只需写出一种情况）三、作图题（共7分）16．（2分）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．17．（3分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：灯L1和L2并联，电流表测量通过灯L1的电流．四、计算题（共26分）19．（6分）质量为1千克的铝块温度升高了20℃，求铝块吸收的热量Q吸．[c铝=0.9×103焦/（千克•℃）]．20．（6分）质量为0.2千克的物体竖直上抛时，受到竖直向下的阻力为1牛．求：①物体受到的重力G．②物体受到的合力F．21．（7分）在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R 1两端的电压U 1．②求此时滑动变阻器R 2连入电路的阻值．③在移动变阻器滑片P 的过程中电压表示数的变化量△U 最大，求该最大变化量△U 最大．22．（7分）如图所示，圆柱体甲的质量为3.6千克，高为0.2米，密度为1.8×103千克/米3． ①求甲的体积．②求甲竖直放置时对水平桌面的压强．③现有一薄壁圆柱形容器乙，质量为0.8千克．在容器乙中倒入某种液体，将甲竖直放入其中，并分别测出甲放入前后容器对水平桌面的压强p 容、液体对容器底部的压强p 液，如表所示．（a ）求容器的底面积． （b ）求液体密度的最小值．五、实验题（共18分）23．（4分）实验室中，常用天平来测量物体的 ，测量前将游码置于标尺的零刻度后，调节 ，使天平在水平位置平衡．在“探究平面镜成像的特点”实验中，采用 作为平面镜；为了确定 的位置，需移动未点燃的蜡烛，直到它看上去好像点燃一样．24．（4分）在“探究二力平衡的条件”实验中，小王同学用如图所示的装置探究当物体甲受到水平方向两个力的作用而处于 时，这两个力的 和方向关系，此时测力计的示数为 牛；若甲物体在这两个力作用下向右作匀速直线运动，这时向右的拉力 向左的拉力（选填“大于”、“等于”或“小于”）．25．（4分）为了研究液体从容器侧壁水平喷出的距离s与哪些因素有关，某小组同学将侧壁开有A、B、C三个小孔的甲容器放置在水平桌面上，在容器中先后注满盐水、水，将液体水平喷出的距离s、小孔在液体中的深度h和距水平面的高度H分别记录在表一、表二中，实验现象如图所示（图中所标s、h、H以C 点为例）．接着他们换用侧壁开有小孔的乙、丙容器重复上述实验，将数据记录在表三、表四中．表一（盐水；甲容器）表二（水；甲容器）表三（水；乙容器）表四（水；丙容器）①分析比较表一和表二中实验序号 的数据可以得出：当h 和H 相同时， ．②分析比较表二和表三中实验序号4、7或5、8或6、9的数据可以得出： ． ③分析比较实验序号8、10或9、12或1、11的数据可以得出： ．26．（6分）小红、小华两位同学做“用电流表、电压表测电阻”和“测定小灯泡的电功率”的实验．现有如下器材：电压为3伏、6伏的电源各一个，标有“10Ω 1A”、“20Ω 2A”字样的滑动变阻器各一个，标有“2.5V”字样的小灯泡，待测电阻及其它所需器材．他们各自选择不同电源、不同变阻器后，正确连接电路，实验步骤正确，闭合电键后，将电流表的示数记录在各自表格的序号1中．接着各自移动变阻器的滑片，两位同学发现电流表示数都为0.24安时，其中一位同学所做实验的小灯泡恰好正常发光．他们继续完成实验，并记录了相应的实验数据．表一、表二分别是他们的部分数据，其中一位同学将变阻器滑片移动到阻值最小处时记录了实验序号3的数据． 表一 小红表二小华①实验“测定小灯泡的电功率”是哪位同学所做？求出小灯泡的额定功率．②小红同学实验时所选电源电压为多少伏？简述理由．③请将表一、表二填写完整．2016年上海市虹口区中考物理二模试卷参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项1．（2分）下列星球中，属于恒星的是（）A．地球B．月球C．土星D．太阳【解答】解：地球、土星为围绕太阳转动的行星；太阳为能够发光发热的，是离我们最近的恒星；而月球是地球的一颗卫星；故选D．2．（2分）声纹锁能辨别不同的人发出的声音，主要是依据声音的（）A．音色B．音调C．响度D．速度【解答】解：不同人声音的音色不同，区别出谁在说话，是因为音色不同的原因，声纹锁主要是依据声音的音色来辨别主人的。

电学实验1、甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用电压相同的电源（1.5伏的整数倍），两个分别标有“10Ω 1Α”和“20Ω 2Α”字样的滑动变阻器，待测小灯两个，且都标有“0.2A”字样，已知它们的额定功率在0.4瓦～0.9瓦之间。

他们分别按要求正确连接电路进行实验，闭合电键后移动变阻器的滑片，使小灯正常发光时，滑片的位置都恰好在中点，但是甲灯比乙灯亮。

（1）简述他们判断小灯泡正常发光的理由：（9）。

（2）他们所用的电源电压为（10）伏。

（3）甲同学选用的滑动变阻器的规格为（11）。

（4）乙同学选用小灯泡的额定功率为（12）瓦。

2、小王做“测定小灯泡的电功率”实验，现有若干节蓄电池（每节电压2V）、待测小灯、电压表、电流表、滑动变阻器、电键及导线若干，其中待测小灯上标有“0.25A”（额定功率在0.5瓦～1.5瓦之间）字样清晰可见。

他正确串联实验器材，将滑动变阻器的滑片移至一端，然后将电压表并联在电路中。

闭合电键后，发现小灯泡发出昏暗的光，他移动变阻器的滑片到另一端时，小灯不发光。

①出现上述实验现象的原因是：（a）（14）；（b）（15）；②小王找到原因后，仍使用原来的小灯泡并适当调整实验器材，重新正确进行实验。

闭合电键，移动变阻器的滑片至小灯正常发光时，变阻器连入电路的电阻恰为最大阻值的一半，但此时无法从电压表V上精确读出额定电压。

他在电路中再连接一个电压表V′，小灯泡正常发光时，记下了此时电压表V′和电流表的示数并相乘，得到的电功率为0.55瓦。

请根据相关信息计算出小灯泡的额定功率。

（需写出计算过程）3、小嘉做“测定小灯泡的电功率”实验，小灯的额定电压可能为2.2伏或3.8伏，且额定功率小于1瓦。

实验室提供了电压为2伏的电池若干节。

她正确连接电路，并将滑片移到滑动变阻器的一端，闭合电键观察到电压表的示数如图16（a ）所示，小灯的亮度很暗。

然后她将变阻器的滑片向另一端移动，观察到电流表示数变小；当滑片到达另一端时，电压表、电流表的示数如图16（b ）、（c ）所示。

2016年上海市杨浦区中考物理二模试卷一、选择题，每题2分1．在太阳系中，月球是（）A．卫星 B．行星 C．恒星 D．彗星2．吹笛子表演中，演奏者不断用手指分别开闭6个音孔，这是为了改变笛声的（）A．音色 B．音调 C．音量 D．响度3．2014年诺贝尔物理学奖由蓝光二极管的发明者获得，蓝光二极管的发明使制成白光LED灯称为现实，要制成白光LED灯，除蓝光二极管外，还需要的两种色光二极管的颜色是（）A．红和黄B．黄和紫C．红和绿D．黄和绿4．下列数据中，符合实际的是（）A．物理课本的长度约为50厘米B．适合人洗澡的水温约为40℃C．教室中通过日光灯的电流约1安D．上海冬天最低气温约可达到﹣20℃5．小华在复习“物质”的知识后，有下列认识，其中正确的是（）A．扫地时灰尘飞扬说明分子在不停的做无规则运动B．铁丝很难被拉断说明分子间存在相互引力C．在探索原子结构的历程中，科学家首先发现的粒子是质子D．原子是由带正电荷的质子和带负电荷的电子组成的6．小华做作业时，电灯突然变暗，其原因可能是（）A．电灯的额定功率变大B．电灯的额定电压变小C．电灯的实际电压变大D．电灯的实际功率变小7．某人在车后用80牛水平力推车，使车在平直公路上匀速前进，突然发现车辆前方出现情况，他马上改用100牛的水平拉力减速，在减速过程中，车受到的合力大小为（）A．180牛B．100牛C．80牛D．20牛8．如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（）A ．实验中，电流表示数越大说明电阻越大B ．该装置无法研究电阻与导体长度的关系C ．该装置无法研究电阻与导体横截面积的关系D ．在图示情况下，用导线连接B 、C 接线柱，电流表示数将变小9．在如图所示电路中，电源电压保持不变，电阻R 1为10欧，电阻R 2为20欧，电键S 闭合，下列说法正确的是（ ）A ．断开电键S ，三个电表示数将变大B ．将R 1与R 2位置互换，有一个电流表的示数将变大C ．将R 1与闭合的电键S 位置互换，三个电表示数将变大D ．将R 2与电压表V 2位置互换，三个电表示数将变小10．如图所示，水平面上的圆柱形容器中分别盛有A 、B 两种不同液体，且A 、B 液体对各自容器底部的压力相等．现在量容器中分别放入甲、乙两个物体后（液体不溢出），两液体对容器底部的压强相等，下列说法中正确的是（ ）A ．若甲、乙都漂浮，则可能m 甲=m 乙B ．若甲、乙都漂浮，则可能V 甲＜V 乙C ．若甲、乙都浸没，则一定m 甲＜m 乙D ．若甲、乙都浸没，则一定V 甲＞V 乙二、填空题11．寒冬中互搓双手取暖，这是通过的方式改变内能．实验表明电流周围存在磁场，首次通过实验测定出大气压强数值的科学家是．12．家庭电路中，各用电器之间是的（选填“串联”或“并联”）；标有“220V 22W”字样的灯正常工作时，通过的电流为安，10小时耗电度．13．将一个石块竖直向上抛出，石块上升过程中，石块的重力势能，石块的动能（选填“变大”、“变小”或“不变”）．体积为5×10﹣4米3的石块浸没在水中受到的浮力大小为牛．14．某导体两端电压9伏，10秒内通过其横截面的电荷量为6库，这段时间内电流做的功为焦，通过它的电流为安，当该导体两端电压增大为12伏时，它的电阻为欧．15．如图（a）所示是某台汽油机工作的四个冲程中冲程．如图（b）所示，能省力的滑轮是（选填“A”或“B”）．若重物G为100牛，不计滑轮重和摩擦，在5秒钟内把物体匀速提升1米，则F B所做的功率是瓦．16．甲、乙两物体先后从同地出发沿相同方向做匀速直线运动，甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙的距离为2米．在如图所示的s﹣t图象中，乙的s﹣t图象是图线；乙的速度是；当甲运动10秒时，甲、乙两物体之间的距离是．17．如图所示的电路中，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R，灯L上，其他元件保持完好．（1）断开电键S，用一个完好的小灯替换L后，小灯（选填“一定发光”、“一定不发光”或“可能发光”）（2）在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是．18．某同学在探究凸透镜成像规律时，将点燃的蜡烛放置在凸透镜A（焦距为20厘米）前某一位置上，调节光屏，直到光屏上出现清晰的像，观察到的现象如图（a）所示；接着他保持蜡烛的位置不变，调换不同的凸透镜重复实验，实验过程及观察到的现象如图（b）、（c）所示，已知f A＞f B＞f C．请仔细观察实验现象归纳得出初步结论．①分析比较图（a）或（b）或（c）可得：．②分析比较图（a）和（b）和（c）可得：．三、作图题（共12分）19．在图中根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．20．（2015•上海）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中所成的像A′B′．21．如图所示，小磁针甲、乙处于静止状态，根据标出的磁感线方向，标出螺线管和小磁针的N极，电源的正负极．22．如图所示，重4牛的小球保持静止，用力的图示法画出小球受到的力．23．在图中的○里填上适当的电表符号，闭合电键S，使灯L1和L2能同时发光．24．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S，向右端移动滑动变阻器的滑片P，电压表示数变小．四、计算题（共24分）25．质量为0.2千克的水温度升高50℃，求：水吸收的热量Q【水的比热容为4.2×103焦/（千克•℃）】．吸26．如图所示，柱形薄壁容器甲和均匀主题乙放在水平地面上，它们的底面积分别为S，2S，已知甲容器中盛有0.3米高的水．柱体乙的质量为2千克，求：①求甲容器距水面0.1米处水的压强；②若乙的体积为1×10﹣3米3，求乙的密度；③现有物体A、B、C（其密度、体积的关系如表所示），请选择其中一个物体，把物体放入甲容器中（水不溢出）和放置在柱体乙上面，使甲容器受到水的压强变化量与柱体乙对地面压强变化量的比值最小，求这个最小比值．27．如图（a）所示，电源电压保持不变，定值电阻R2的阻值为10欧，闭合电键后，通过R2电流为0.6安，干路中的电流为1安，求：（1）电源电压U．（2）定值电阻R1消耗的电功率P1．（3）现有标有“20Ω2A”、“50Ω2A”字样的滑动变阻器可供选择，有一个表盘如图（b）所示的电流表可接入电路．选择变阻器变阻器替换其中一个电阻，闭合电键S，移动电阻器滑片P，使电流表示数的变化范围为0.8安～2.6安，请通过计算说明选择变阻器替换（选填“R1”或“R2”），并求出滑动变阻器的阻值范围．28．如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为21欧，闭合电键S后，电流表示数为0.6安，求：（1）电阻R2的值．（2）现有标有“50Ω 2A”、“150Ω 1A”字样的滑动变阻器可供选择，有一个表盘如图（b）所示的电压表可接入电路．当选用标有字样的变阻器替换电阻（选填“R1”或“R2”），并把电压表接入两端（选填“AB”，“CD”，“AB或CD”），在移动变阻器滑片P的过程中，使电压表示数的变化量△U最大．求电压表示数的最大变化量△U．五、实验题（共18分）29．（2015•上海）如图（a ）、（b ）所示，某小组同学以硬纸板为研究对象，利用弹簧测力计，细线等器材进行实验，该小组同学是在做“探究 实验”．按图（a ）所示进行实验操作时，应在硬纸板处于 状态下读取测力计的示数；按图（b ）所示进行实验操作时，放开硬纸板前，应使两测力计的示数 ，两细线对硬纸板拉力的方向 ．30．在“探究电流与电压的关系”试验中，为了达到实验目的，要控制 相同，需多次改变导体 （选填“两端的电压”或“通过的电流”），该实验中，需要多次更换导体重复实验，目的是为了 ，在“探究杠杆平衡的条件”实验中，当杠杆处于如图所示的位置时，应该进行的操作是 ，直到杠杆水平平衡．31．某小组同学通过实验研究圆柱体浸入液体的过程中台秤示数的变化，如图所示，他们将体积10分米3的圆柱体A 浸入液体中，逐步改变其浸入液体的体积，读出相应的台秤示数F ，将V 浸和F 记录在表一中，然后，他们变换液体重复实验，将数据记录在表二中，为进一步研究F 和V 浸的关系，他们计算了相邻两次实验中V 浸及F 的变化量△V 浸和△F ，并将结果分别记录在表一和表二的后两列中．（已知ρ1＜ρ2）表一（液体密度为ρ1）表二（液体密度为ρ2）①分析比较实验序号1～6或7～12中F 与V 浸的数据及相关条件，可得出的初步结论是：在圆柱体浸入同种液体的过程中， ．②分析比较实验序号1～6或7～12中F 与液体密度的关系及相关条件，可得出的初步结论是：在圆柱体浸入不铜种液体的过程中， ．③分析比较实验序号1～6或7～12中△F 与△V 浸的数据及相关条件，可得出的初步结论是： ．④请进一步综合分析表一、表二中的相关数据，并归纳得出结论．（a ）分析比较表一或表二中△F 和△V 浸的数据及相关条件，可得到初步结论是： ． （b ）分析比较表一或表二中△F 和△V 浸的数据及相关条件，可得到初步结论是： ．32．小王作“测定小灯泡的电功率”实验，现有若干节蓄电池在太阳系中，月球是（ ） A ．卫星 B ．行星 C ．恒星 D ．彗星【考点】人类探究太阳系及宇宙的历程．【专题】粒子与宇宙、材料世界．【分析】八大行星分为三类：类地行星、巨行星和远日行星；能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳，月球是地球的卫星．【解答】解：地球、土星等为围绕太阳转动的行星，太阳为能够发光发热的、离我们最近的恒星，而月球是地球的一颗卫星．故选A．【点评】本题考查对恒星及行星的认识，属于基础内容．2．吹笛子表演中，演奏者不断用手指分别开闭6个音孔，这是为了改变笛声的（）A．音色 B．音调 C．音量 D．响度【考点】频率及音调的关系．【专题】定性思想；声现象．【分析】解决此题的关键是要知道声音是由物体的振动产生的；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高．【解答】解：演奏笛子时笛内空气柱会振动而发声；当用手指去控制不同笛孔时，笛内空气柱振动的快慢会不一样，所以声音的音调就会发生变化；故选B．【点评】此题考查的是音调的影响因素，属于基础题．分析声音的物理特征时，注意音调与响度的区别．3．2014年诺贝尔物理学奖由蓝光二极管的发明者获得，蓝光二极管的发明使制成白光LED灯称为现实，要制成白光LED灯，除蓝光二极管外，还需要的两种色光二极管的颜色是（）A．红和黄B．黄和紫C．红和绿D．黄和绿【考点】色光的三原色和颜料的三原色．【专题】定性思想；光的折射、光的色散．【分析】红、绿、蓝叫做三原色光，三种色光共同可组成出各种不同的色光．【解答】解：红光、绿光、蓝光叫做三原色光，三种色光共同可组成出各种不同的色光．因此，要制成白光LED灯，除蓝光二极管外，还需红、绿两种色光二极管．故选C．【点评】此题考查学生对色光三原色的理解，难度不大，属于基础知识．4．下列数据中，符合实际的是（）A．物理课本的长度约为50厘米B．适合人洗澡的水温约为40℃C．教室中通过日光灯的电流约1安D．上海冬天最低气温约可达到﹣20℃【考点】长度的估测；温度；电流的大小．【专题】应用题；估算综合应用题．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，物理课本的长度比20cm大一些，在26cm左右．故A不符合实际；B、人的体温在37℃左右，洗澡水的温度应该略高于体温，约为40℃左右．故B符合实际；C、教室里一只日光灯的功率约40W，正常工作的电流约I==≈0.18A，故C不符合实际；D、上海地处亚热带，冬天最低气温在0℃左右．故D不符合实际．故选B．【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．5．小华在复习“物质”的知识后，有下列认识，其中正确的是（）A．扫地时灰尘飞扬说明分子在不停的做无规则运动B．铁丝很难被拉断说明分子间存在相互引力C．在探索原子结构的历程中，科学家首先发现的粒子是质子D．原子是由带正电荷的质子和带负电荷的电子组成的【考点】分子的运动；分子和原子组成物质；分子间的作用力．【专题】应用题；分子热运动、内能；粒子与宇宙、材料世界．【分析】（1）扩散现象是分子运动的结果；（2）分子间既有引力又有斥力；（3）汤姆生发现电子后，人们认识到原子是由位于原子中央的原子核和核外电子组成，原子核是由带正电的质子与不带电在质子组成；（4）物质是由分子组成的．分子是由原子组成的，原子是由带正电的原子核和带负电的核外电子构成的．【解答】解：A、灰尘在空中飞扬，那是物质的机械运动，不是分子在运动，分子运动是肉眼看不见的．故A错误；B、因为分子间存在引力，所以铁丝很难被拉断，故B正确；C、在探索微小粒子的历程中人们首先发现了电子，故C错误；D、原子由带正电荷的原子核和带负电荷的核外电子构成，故D错误．故选B．【点评】本题考查了分子动理论、扩散现象、原子结构等，所考查内容均为物理中的常见知识点，要求学生熟练掌握．6．小华做作业时，电灯突然变暗，其原因可能是（）A．电灯的额定功率变大B．电灯的额定电压变小C．电灯的实际电压变大D．电灯的实际功率变小【考点】实际功率．【专题】应用题；电能和电功率．【分析】灯泡的亮度取决于灯泡的实际功率，故变暗可以从实际功率入手来分析，可能是功率变小．【解答】解：（1）用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率．用电器的额定电压和额定功率只有一个，不会改变．故AB错误；（2）根据P=，若电灯实际电压变大，实际功率也会变大，灯会变亮；若电灯实际电压变小，实际功率也会变小，所以电灯将会变暗，故C错误，D正确．故选D．【点评】本题考查用物理知识解释生活中的现象，理解额定电压和额定功率的概念，明确灯泡亮度是由实际功率决定是关键．7．某人在车后用80牛水平力推车，使车在平直公路上匀速前进，突然发现车辆前方出现情况，他马上改用100牛的水平拉力减速，在减速过程中，车受到的合力大小为（）A．180牛B．100牛C．80牛D．20牛【考点】力的合成与应用．【专题】应用题；运动和力．【分析】由物体做匀速直线运动可求得物体所受到的阻力；而当车减速时阻力方向不变，故可由力的合成求得合力．【解答】解：当人推车时，车做匀速直线运动，所以车水平方向受到的阻力与推力是一对平衡力，所以f=F推=80N；而当人拉车时，车的速度仍然向前，故阻力方向不变，阻力与拉力方向相同，故合力：F合=F拉+f=100N+80N=180N．故选A．【点评】本题的关键在于明确摩擦力的方向，并且要注意同一直线上二力同向时合力为二力之和，反向时合力为二力之差．8．如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（）A．实验中，电流表示数越大说明电阻越大B．该装置无法研究电阻与导体长度的关系C．该装置无法研究电阻与导体横截面积的关系D．在图示情况下，用导线连接B、C接线柱，电流表示数将变小【考点】影响电阻大小的因素．【专题】控制变量法；图析法；转换法；电压和电阻．【分析】（1）根据欧姆定律可知在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流就越小，所以可以通过比较导体电流的大小比较导体阻值的大小；（2）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即：研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．【解答】解：A、在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接电阻阻值越小，故A错误；B、A、B和C都是镍铬丝，且长度都相同，所以无法研究电阻与导体长度的关系，故B正确；C、在研究电阻与导体横截面积的关系时，可以把A单独连入电路，然后把B和C并联后连入电路，进行比较，故C错误；D、在图示情况下，连接B、C接线柱，即把B和C并联后连入电路，此时导体的电阻变小，所以电流表示数将变大，故D错误．故选B．【点评】此题主要考查的是电阻大小的影响因素和转换法、控制变量法在物理实验中的熟练运用，是中考的常见题型．9．在如图所示电路中，电源电压保持不变，电阻R1为10欧，电阻R2为20欧，电键S闭合，下列说法正确的是（）A．断开电键S，三个电表示数将变大B．将R1与R2位置互换，有一个电流表的示数将变大C．将R1与闭合的电键S位置互换，三个电表示数将变大D．将R2与电压表V2位置互换，三个电表示数将变小【考点】电路的动态分析．【专题】错解分析题；动态预测题；电路变化分析综合题．【分析】由电路图可知，当电键S闭合时对R2短路，使电流表A2、电压表V2示数为零，电路中只有R1，电压表V1测电源电压，电流表A1测R1的电流．然后根据各元件的连接变化，利用串联电路的特点和欧姆定律即可得出电表的示数变化．【解答】解：由电路图可知，当电键S闭合时R2、A2、V2被短路，使电流表A2、电压表V2示数为零，电路中只有R1，电压表V1测电源电压，电流表A1测R1的电流．A 、断开电键S ，R 1与R 2串联，电流表A 1、A 2测量串联电路的电流，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，由于串联电路的总电阻电压各电阻之和，所以断开电键S 后电路中的总电阻变大，根据欧姆定律可知：电路中电流变小，R 1两端的电压变小，R 2两端的电压变大，即电流表A 1示数变小，A 2示数变大，电压表V 1示数变小，V 2示数变大，故A 错误．B 、将R 1与R 2位置互换后则R 1被短路，电流表A 2示数仍为零，电路中只有R 2，由于R 2＞R 1，则电路中电阻变大，电流变小，所以电流表A 1变小，故B 错误；C 、将R 1与闭合的电键S 位置互换，电路变成R 1与R 2并联，电压表V 1被闭合的电键S 短路，V 2测电源电压，则V 1示数变小，V 2示数变大；电流表A 1测干路电流，A 2测量R 2的电流，由于干路电流等于各支路电流之和，则电流表A 1、A 2示数都变大；所以，有三个电表示数将变大，故C 正确；D 、将R 2与电压表V 2位置互换，S 闭合时仍是R 2、A 2、V 2被短路，A 2、V 2示数仍为零，所以各电表示数不变，故D 错误． 故选C ．【点评】本题考查电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，注意S 闭合时电路的连接情况，关键是知道S 闭合时对R 2、A 2、V 2短路．10．如图所示，水平面上的圆柱形容器中分别盛有A 、B 两种不同液体，且A 、B 液体对各自容器底部的压力相等．现在量容器中分别放入甲、乙两个物体后（液体不溢出），两液体对容器底部的压强相等，下列说法中正确的是（ ）A ．若甲、乙都漂浮，则可能m 甲=m 乙B ．若甲、乙都漂浮，则可能V 甲＜V 乙C ．若甲、乙都浸没，则一定m 甲＜m 乙D ．若甲、乙都浸没，则一定V 甲＞V 乙 【考点】物体的浮沉条件及其应用． 【专题】错解分析题；推理法；浮沉的应用．【分析】（1）对于柱形容器，液体对容器底的压力等于液体的重力；由A 、B 液体对各自容器底部的压力相等可知A 、B 液体重力相等．（2）若甲、乙都漂浮，则浮力等于重力；由于两液体对容器底部的压强相等，由图可知S A ＞S B ，利用F=pS 即可判断甲、乙重力关系，根据V=判断体积关系；（3）若甲、乙都浸没，根据p=ρgh 结合G A =G B 和S A ＞S B 判断甲、乙重力关系，根据原题深度的变化判断出液体的体积关系．【解答】解：由于在水平面上容器是圆柱形容器，对于柱形容器，液体对容器底的压力等于液体的重力；则已知A 、B 液体对各自容器底部的压力相等，所以A 、B 液体重力相等，即G A =G B ； A 和B 、若甲、乙都漂浮，根据漂浮条件可知：F 甲浮=G 甲，F 乙浮=G 乙； 由于此时两液体对容器底部的压强相等，即：p A ′=p B ′， 则根据F=pS 可知液体对容器底的压力： F A ′=p A ′S A ，F B ′=p B ′S B ，由图可知：S A ＞S B ；则F A ′＞F B ′，由于柱形容器中甲、乙都漂浮，液体对容器底的压力等于液体的重力和物体的重力之和； 则F A ′=G A +G 甲；F B ′=G B +G 乙；所以，G 甲＞G B ，则根据m=可知：m 甲＞m B ，故A 错误；由于甲、乙两个物体的密度未知，所以物体的体积大小关系不能判断，可能V 甲＜V 乙，故B 正确； C 和D 、若甲、乙都浸没，由图可知S A ＞S B ；根据A 、B 液体对各自容器底部的压力相等， 因为此时两液体对容器底部的压强相等，即：p A ′=p B ′，根据F=pS 可知：此时两液体对容器底部的压力关系是：F A ′＞F B ′， 则液体对容器底部的压力变化量为，△F A ＞△F B ； 由于甲、乙都处于浸没，则△F=G 排，G ≥G 排， 所以，G 甲≥△F A ′＞△F B ′，G 乙≥△F B ′，则根据m=可知：m 甲与m B 的大小关系都有可能，故C 错误；A 、B 液体对各自容器底部的压力相等，利用p=和p=ρgh 可知： ρA h A S A =ρB h B S B ；两液体对容器底部的压强相等时，根据p=ρgh 可知：ρA h A ′=ρB h B ′，由图可知S A ＞S B ； ρA h A ′S A ＞ρB h B ′S B ；由于△h=h ′﹣h ，所以，S A △h A ＞S B ρB △h B ；由于甲、乙物体浸没，则体积分别为V 甲=S A △h A ，V 乙=S B △h B ， V 甲ρA ＞V 乙ρB ；则＞，由于两液体的密度无法判断，所以V 甲与V 乙的大小不能都有可能，故D 错误． 故选B ．【点评】本题主要考查了液体对容器底部压强、压力的大小判断，分析过程中，要注意柱形容器的特殊之处． 二、填空题11．寒冬中互搓双手取暖，这是通过 做功 的方式改变内能． 奥斯特 实验表明电流周围存在磁场，首次通过实验测定出大气压强数值的科学家是 托里拆利 ． 【考点】做功改变物体内能；大气压强的测量方法；通电直导线周围的磁场．【专题】应用题；分子热运动、内能；磁现象、电生磁；气体的压强、流体压强与流速的关系． 【分析】（1）改变物体内能有两种方式：做功和热传递．（2）丹麦物理学家奥斯特首先通过实验证明了通导线周围存在磁场． （3）意大利著名的科学家托里拆利利用实验测定了一个标准大气压的数值． 【解答】解：（1）冬天互搓之后手暖和，是克服摩擦力做功，使手的内能增加，是通过做功的方式改变物体的内能；（2）1820年，丹麦物理学家奥斯特首先通过实验发现通电导线周围存在磁场； （3）托里拆利实验最早测出了大气压强的大小． 故答案为：做功；奥斯特；托里拆利．【点评】本题考查了改变内能的方法和物理学常识：电生磁是由哪位科学家发现的以及大气压强的测量﹣﹣托里拆利实验．。

静安青浦区2015学年初三年级第二次质量调研测试九年级理化试卷（满分：150分，时间：100分钟）2016.4物理部分考生注意：1．本试卷的物理部分含五个大题。

2．考生务必按要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、单项选择题（共16分）下列各题均只有一个正确选项。

请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。

1．成语“震耳欲聋”形容的是声音的A．响度大B．音调高C．音色好D．频率高2．依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是A．质子B．中子C．电子D．核子3．若光线从空气垂直射入水中，则反射角为A．0°B．30°C．45°D．90°4．一本九年级物理教科书的质量约为A．0.02千克B．0.2千克C．2千克D．20千克5．在掌心中滴一滴水珠，水珠下会有手纹的“清晰”像，这个“清晰”像是手纹的A．倒立放大的像B．倒立缩小的像C．正立等大的像D．正立放大的像6．甲、乙两小车同时同地沿同一直线做匀速直线运动，它们的s-t图像分别如图1（a）和（b）所示。

两小车的速度关系及运动6秒时两小车之间的距离s为A．v甲＞v乙；s可能为1.2米B．v甲＞v乙；s可能为0.6米C．v甲＜v乙；s可能为1.2米D．v甲＜v乙；s可能为4.2米7．如图2所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压强相等。

若在两容器中分别抽出相同高度的液体，则剩余液体对各自容器底部的压强p 、压力F 的关系是A ．p 甲>p 乙；F 甲> F 乙B ．p 甲<p 乙；F 甲< F 乙C ．p 甲=p 乙；F 甲> F 乙D ．p 甲=p 乙；F 甲< F 乙8．在图3所示的电路中，电源电压保持不变。

当电键S 闭合后，电压表V 1的示数小于电压表V 2的示数。

电路中的灯L 、电阻R 可能存在故障。

填空压轴：图表分析1.(15年奉贤区二模)某小组同学为了探究容器中漂浮在水面上的冰块熔化前后水面变化的情况，他们选用了质量为m 1和m 2的冰块（已知m 1＜m 2），将它们分别放入盛有相同体积水的相同的烧杯中，冰块熔化前后水面变化情况如图9（a ）、（b ）所示。

请仔细观察图中的现象和相关条件，归纳得出初步结论。

（1）分析比较图（a ）或（b ）中的现象及相关条件可知：（18） 。

（2）若图（a ）的冰块内掺有小木块，待冰块熔化后小木块漂浮在水面上，此时水面高度将 （19） ；而图（b ）的冰块内掺有小铁块，待冰块熔化后小铁块下沉到杯底，此时水面高度将 （20） 。

（ 已知ρ铁>ρ水>ρ木）2.(15年虹口区二模)小明同学在复习时对所学的部分物理量进行了分类归纳。

物理量 速度v ＝s /t 、比热c ＝Q /m t 、压强p ＝F /S 、密度＝m /V 、电阻R ＝U /I 、功率P ＝W /t小明的分类将电阻R 、密度、压强p 归为一类① 请判断：小明的分类________（选填“合理”或“不合理”），理由是__________。

② 你认为可以归为一类的物理量是__________，理由是__________。

（只需写出一种情况）3.(15年黄浦区二模)某同学研究“用动滑轮匀速提起物体时，所用竖直向上拉力F 的大小与哪些因素有关”。

他先用滑轮A 分别以不同速度V 1、V 2匀速提起同一物体，再换用滑轮B （G B <G A ）重复实验，实验过程及现象如图7（a ）、（b ）、（c ）所示。

①比较（a ）、（b ）两图，可知： （22） 。

②比较（a ）、（c ）两图，可知： （23） 。

（20） （21） （22） （23）图7 密度概念定义、定义式 单位 物质特性之一 测量原理： （18）方法 应用 鉴别物质（19）4.(15年闵行区二模)某小组同学为了探究运动物体做功本领的大小与哪些因素有关，从实验室借取了弹射器、纸盒、质量与形状不同的物体（已知m 甲=m 丙＜m 乙=m 丁），在同一水平地面上进行了实验。

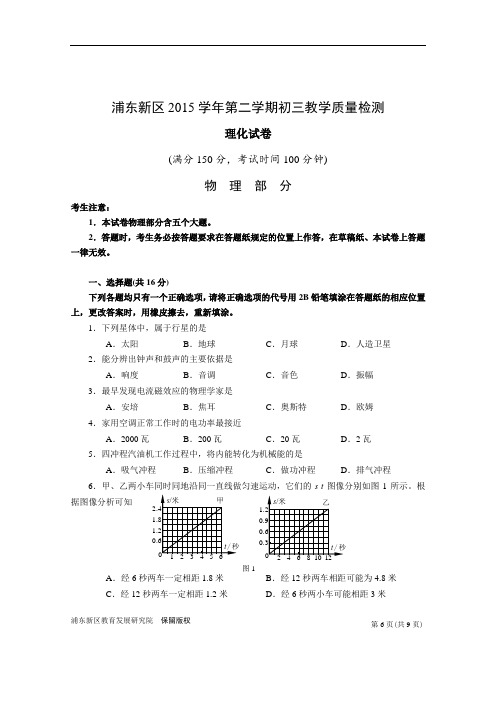

浦东新区教育发展研究院 保留版权第6页(共9页)浦东新区2015学年第二学期初三教学质量检测理化试卷(满分150分，考试时间100分钟)物 理 部 分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列星体中，属于行星的是A ．太阳B ．地球C ．月球D ．人造卫星2．能分辨出钟声和鼓声的主要依据是A ．响度B ．音调C ．音色D ．振幅3．最早发现电流磁效应的物理学家是A ．安培B ．焦耳C ．奥斯特D ．欧姆4．家用空调正常工作时的电功率最接近A ．2000瓦B ．200瓦C ．20瓦D ．2瓦5．四冲程汽油机工作过程中，将内能转化为机械能的是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程6．甲、乙两小车同时同地沿同一直线做匀速运动，它们的s -t 图像分别如图1所示。

根据图像分析可知A ．经6秒两车一定相距1.8米B ．经12秒两车相距可能为4.8米C ．经12秒两车一定相距1.2米D ．经6秒两小车可能相距3米图1浦东新区教育发展研究院 保留版权第6页(共9页)7．图2所示电路中，由于灯L 、电阻R 发生故障，闭合电键后，灯不发光。

以下检测故障的方法中，有可能造成电源被短路的是A ．用电流表替换灯LB ．用完好的灯L ʹ替换电阻RC ．把电压表并联在灯L 两端D ．把电流表串联在电路中8．甲、乙两个等高的实心均匀圆柱体置于水平地面上，对地面的压强为p 甲前和p 乙前，如图3所示。

把它们分别沿水平方向截去相同厚度后，甲剩余部分质量大于乙；再将甲截下部分置于乙上方中央，乙截下部分置于甲上方中央，此时它们对地面的压强分别为p 甲后和p 乙后。

下列判断中正确的是A ．p 甲前可能等于p 乙前B ．p 甲后一定等于p 乙后C ．p 乙前可能大于p 甲后D ．p 甲前一定大于p 乙后二、填空题(共26分)请将结果填入答题纸的相应位置。

普陀区2016届九年级质量调研（二模）试题理化试题物理部分2016.4考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列带正电的是（）A.原子B.质子C.电子D.中子2．二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是（）A.响度B.音调C.音色D.声音传播距离3．下列实例中，利用大气压工作的是（）A.船闸B.订书机C.温度计D.脱排油烟机4．某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是（）A.镜中的像逐渐变小B.镜中的像与平面镜的距离逐渐变小C.镜中的像逐渐变大D.镜中的像与平面镜的距离逐渐变大5．以下事例中运用相同科学研究方法的是（）①研究同一直线力的合成时，引入“合力”概念②研究串联电路特点时，引入“总电阻”概念③研究磁场分布时，引入“磁感线”A.①②③B.①③C.①②D.②③6．如图1 所示，重物受到30 牛的水平向右拉力作用，在水平地面上作匀速直线运动。

下列用力的图示法正确表示物体所受摩擦力f 的是（）7．在图2 所示的电路，电键S 从断开到闭合，下列说法中正确的是（）A.V 表示数不变，A1 表示数不变B.A1 表示数不变，A 表示数变小C.V 表示数变大，A1 表示数不变D.V 表示数变小，A 表示数变大8．如图3 所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保持相平。

将A、B 从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体对容器底的压强p甲和p乙，液体对容器底的压力F甲和F乙，A和B 的密度ρA 和ρB 的关系，下列说法中正确的是（）A.p甲＜p乙F甲＜F乙ρA＞ρBB.p甲＞p乙F甲＞F乙ρA＞ρBC.p甲＜p乙F甲＜F乙ρA＜ρBD.p甲＝p乙F甲＝F乙ρA＞ρB二、填空题（共26 分）请将结果填入答题纸的相应位置。

Better Offer,Better Future 黄浦区2015~2016年度第二学期初三质量调研理化试卷（满分150分考试时间100分钟）物理部分2016.4考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填凃。

1.在太阳系中，属于恒星的是A.太阳B.地球C.月球D.火星2.能区分男高音和男低音的主要依据是A.响度B.音色C.频率D.振幅3.图1(a)、(b)、(c)、(d)中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改变的是A.(a)和(b)B.(c)和(d)C.(a)和(c)D.(b)和(d)4.光从空气中射入水中，入射角为45°，折射角可能为A.0°B.32°C.45°D.65°5.2016年1月，申城遭遇“最寒冷一周”，最低气温为A.-20°CB.-8°CC.4°CD.12°C6.地铁启动离站的加速过程中，其惯性A.先变大后不变B.先不变后变大C.一直变大D.一直不变7.在图2所示的电路中，电源电压保持不变，当电建S由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变8.如图3所示，甲、乙两个均匀正方体对水平地面的压强相等，现沿水平方向在它们的上部分切去相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面的压力F 甲、F 乙和压强P甲、P 乙关系是A.F 甲<F 乙，P 甲<P 乙B .F 甲>F 乙，P 甲<P 乙C.F 甲<F 乙，P 甲>P 乙D .F 甲>F 乙，P 甲>P 乙二．填空题（共26分）9.标有“220V,120W”字样的用电器正常工作时将（1）转化为其他形式的能，两端电压为（2）伏，10小时耗电（3）度。

2016学年奉贤区6．甲、乙两辆小车从同一地点出发，沿水平地面在一条直线上运动，它们的s -t 图像如图3所示，由图像可知A ．甲车的速度比乙车小B ．甲车所受合力比乙车大C ．运动6秒两车可能相距3.8米D ．运动3秒两车可能相距4.2米7．已知甲、乙两个薄壁圆柱形容器的底面积为S 甲和S 乙，且S 甲＜S 乙，先将两种不同液体分别倒入甲、乙容器中且使两容器底受到液体的压强相等。

再将两容器中的液体全部交换倒入对方容器中，液体没有溢出。

设两容器底受到液体压强的变化量分别为△P 甲和△P 乙，则以下说法中正确的是A ．甲底受到液体的压强减小，△P 甲一定小于△P 乙B ．乙底受到液体的压强增大，△P 甲可能小于△P 乙C ．甲底受到液体的压强增大，△P 甲一定大于△P 乙D ．乙底受到液体的压强减小，△P 甲可能等于△P 乙8．如图4所示，电源电压保持不变。

闭合电键S 后，当滑动变阻器的滑片P 向左移动时，以下说法中正确的是A ．电流表A 示数变小，电压表V 2示数变小B ．电压表V 1示数与电流表A 示数的比值变小C ．电压表V 1与电压表V 2示数的差值不变D ．电压表V 2示数变化量与电流表A 示数变化量之比变小二、填空题（共23分）请将结果填入答题纸的相应位置。

14．如图8所示，闭合电键后，移动滑片P 的过程中，标有“2.5V ”字样的小灯L 始终不亮。

为了查找电路故障，用电压表进行检测，先将电压表的正接线柱与A 接线柱相连，电压表的负接线柱依次与电路中的其它接线柱相连，对应的电压表示数如表所示。

若只有R 、L 可能出现了故障，则可判断电路中可能存在故障的是 （16） ；若电路中串联一个电流表，发现电流表有示数，则判断电路中存在的故障可能是 （17）。

15．某小组同学为了探究容器中漂浮在水面上的冰块熔化前后水面变化的情况，他们选用了质量为m1和m2的冰块（已知m1＜m2），将它们分别放入盛有相同体积水的相同的烧杯中，冰块熔化前后水面变化情况如图9（a）、（b）所示。

2016年上海市松江区中考物理二模试卷一、选择题下列各题均只有一个正确选项1．在下列各星球中，属于卫星的是（）A．月球 B．地球 C．水星 D．太阳2．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的（）A．音调 B．音色 C．响度 D．频率3．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），如图所示，其中正确的是（）A．B．C．D．4．在下列现象中，属于用热传递方式改变物体内能的是（）A．火车经过后，铁轨的温度升高B．反复弯折后，铁丝的温度升高C．铁锅烧热后，铁锅的温度升高D．锯条锯木后，锯条的温度升高5．如图所示，分别用F1、F2、F3、F4匀速提升同一重物，若不计滑轮本身的重力及摩擦，则（）A．F1＜F2＜F3＜F4B．F1＞F2＞F3＞F4C．F1=F2=F3＜F4D．F1=F2=F3＞F46．如图所示，跳水运动员站在跳板上静止不动，下列说法正确的是（）A．跳板被压弯说明力可以改变物体的运动状态B．运动员对跳板的压力和运动员所受的重力是一对平衡力C．跳板对运动员的支持力和运动员对跳板的压力是一对平衡力D．跳板对运动员的支持力和运动员所受的重力是一对平衡力7．如图所示电路中，电源电压保持不变，当电键S由断开到闭合时，则（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变8．如图所示，底面积不同的甲、乙圆柱形轻质容器，分别盛有密度为ρ甲、ρ乙两种液体，甲液体对容器底部的压强等于乙液体对容器底部的压强．现将体积相同，质量、密度为m A、m B、ρA、ρB的A、B两实心球分别浸没在甲、乙两容器的液体中（无液体溢出），若甲容器对地面的压力等于乙容器中液体对容器底部的压力，则下列关系式一定成立的是（）A．ρA＞ρ乙B．ρ甲=ρ乙C．m A=m B D．ρB＜ρA二、填空题（共26分）9．在家庭电路中，表用来测量用户消耗的电能．一只标有“220V 110W”字样的用电器正常工作时，通过的电流为安．为了减小输电线上的电能损失，远距离输电常采用输电．10．汽车已进入百姓家庭，小华驾车兜风，以路边的树木为参照物，他是的（选填“运动”或“静止”），当汽车撞上障碍物时会停下来，说明力；车上的头枕可以预防车被追尾时由于而造成的危害．11．甲、乙两辆质量相同的小车在平直的路面上同时、同地出发向正南方向运动，小明测出它们运动的路程和时间，并依据数据作出了相应的s﹣t图象，如图所示．由图中给出的信息可知，小车甲速度大小为米/秒，10秒后，甲、乙两车相距米，车的动能较大（选填“甲”或“乙”）．12．在原子核中，带正电的粒子是．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做运动造成的．17世纪，发现了光的色散现象．13．某物体漂浮在水面上，排开水的体积为2×10﹣4米3，该物体受到的浮力为牛，物体所受的重力为牛；水面下0.1米深处的水的压强为帕．14．某导体两端电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为库，电流做功为焦，一盏10瓦的节能灯亮度相当于一盏100瓦的白炽灯，若它们都正常发光10小时，节能灯与白炽灯相比，可节能千瓦时．15．如图所示电路中，电源电压不变，且R1＞R2．当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小．若故障只发生在电阻R1、R2上，则故障可能是；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是．16．如图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让质量不同的钢球从斜面上同一高度由静止滚下，推动同一木块移动一段距离．图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止滚下，在粗糙程度不同的水平面上运动．请回答以下问题：①设计甲实验的目的是研究钢球动能的大小与的关系；设计乙实验的目的是研究小车的运动与所受的关系．②甲实验是通过观察，从而间接判断钢球动能的大小；乙实验是通过观察小车在粗糙程度不同的水平面上运动的远近，推理得出：．三、作图题（共8分）17．在图中，重为4牛的物体静止在水平地面上，用力的图示法画出它受到的重力G．18．在图中，根据给出的入射光线画出折射光线．19．在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯两端的电压．②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大．四、计算题（共22分）20．物体在50牛的水平拉力作用下沿水平方向做匀速直线运动，5秒内前进了3米．求此过程中拉力做的功W和功率P．21．在图（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω2A”字样．闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安．①求电阻R1的阻值．②若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电．功率的最大值P2最大要求通过移动变阻器滑片使电流表示数的变化量最大，电流表表盘如图（）所示，电路正常工作．（a）能够实现上述要求的R1′、R2′组合的编号是．（b）求滑动变阻器连入电路的阻值范围．22．如图所示，边长为4h的正方体A和轻质薄壁圆柱形容器B置于水平桌面上，容器B=0.8×103千克/米3）．中盛有高为5h、体积为5×10﹣3米3的某液体乙（ρ乙①求液体乙的质量m．乙②若正方体A的质量为5千克，边长为0.1米，求正方体A对地面的压强p A．③已知ρA=1.5ρ，从物体A的上方水平切去高为△h的部分，并从容器B中抽出深度同为乙△h的液体，使物体A和容器B对水平桌面的压强分别为p A'和p B'，通过计算比较p A′和p B′的大小关系及△h对应的取值范围．五、实验题（共18分）23．在图（a）中温度计示数为℃．如图（b）所示，弹簧测力计的读数为牛．如图（c）所示的实验仪器名称是．在电学实验中，电流表应在电路中（选填“串联”或“并联”）．24．如图（a）所示，一束激光沿直线射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的（选填“左”或“右”）侧．继续沿水槽壁缓慢注水，在此过程中，折射角（选填“增大”、“不变”或“减小”）．如图（b）是探究凸透镜成像规律实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为倒立的实像；保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向移动（选填“左”或“右”）．25．在“测定小灯泡的电功率”实验中，按实验要求提供了两套器材，其中电源电压都为1.5V 的整数倍，滑动变阻器分别标有“20Ω2A”、“10Ω2A”字样，小灯分别标有“2.5V”、“3.8V”字样，所有器材均完好．小强和小明各选一套器材进行实验，他们正确串联电路，把电压表并联在电路中，实验步骤正确．闭合电键后，两电压表的示数如图所示，此时电流表示数均为0.2安，他们在移动滑片P时，小强发现电压表的示数不变，小明发现电压表的示数逐渐变小．他们重新正确连接电路，且实验步骤正确，移动滑动变阻器的滑片，当小灯正常发光时，小强实验的电流表、电压表的指针与刚闭合电键时相比正好分别偏转了3小格、5小格．①据题中的信息可判断：小强所用电源的电压值为伏；②小明同学选用的滑动变阻器标有“”字样；③求：小强同学所测小灯的额定功率．（本小题需写出计算过程）．26．某小组同学通过实验探究液体吸收热量的多少与哪些因素有关，他们用相同的酒精灯对一定质量的水进行加热，并测出水升高的温度和相应的加热时间，实验结果如表一所示．然后他们改变水的质量继续进行探究，水升高的温度和相应的加热时间结果如表二、表三所示．（设水在相等时间内吸收的热量相等）1004、5、6或7、8、9中的相关实验数据，可得出的初步结论是：质量相等的水，成正比．②分析比较实验序号中相关实验数据，可以得出的初步结论是：质量不等的水，升高相同的温度，质量越大，吸收的热量越多．③进一步综合分析比较实验序号1、4或2、5或3、6中的相关实验数据，可得：当水的时，吸收的热量相等．④为了结论更具有普遍性，小张认为还需进一步进行实验，请在表四中填入拟进行实验的数据，以完善他们的探究实验．2016年上海市松江区中考物理二模试卷参考答案与试题解析一、选择题下列各题均只有一个正确选项1．在下列各星球中，属于卫星的是（）A．月球 B．地球 C．水星 D．太阳【考点】人类探究太阳系及宇宙的历程．【分析】解答本题应掌握：能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；绕着恒星转动的是行星；绕着行星运转的是卫星．【解答】解：地球、水星为围绕太阳转动的行星；太阳能够发光发热，是离我们最近的恒星；而月球是地球的一颗卫星．故选A．2．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的（）A．音调 B．音色 C．响度 D．频率【考点】音色．【分析】音色反映了声音的品质与特色．不同物体发出的声音，其音色是不同的，因此我们才能分辨出不同人的讲话、不同乐器的演奏等．【解答】解：因每个人的音色都不同，所以我们才可“闻其声而知其人”，这句话表明不同人发出的声音具有不同的音色，故选B．3．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），如图所示，其中正确的是（）A．B．C．D．【考点】磁感线及其特点；通电螺线管的磁场．【分析】根据磁场的性质及磁感线的特点分析即可；某点磁场的方向实际就是小磁针静止时北极所指的方向，而在磁体外部磁感线的方向是由N出发回到S极，实际磁场的方向与磁感线方向是一致的；根据上述规律即可选择出正确的选项．【解答】解：A、由安培定则可以判定螺线管的上端是S极，则磁感线方向是回到S极的，故小磁针的N极指向也是指向S极，故A正确；B、磁感线的方向与小磁针N极的指向是相同的，故B错误；C、磁感线的方向与小磁针N极的指向是相同的，故C错误；D、根据磁极间相互作用的规律可知：异名磁极相互吸引，则小磁针将按逆时针方向旋转，故D错误．故选A．4．在下列现象中，属于用热传递方式改变物体内能的是（）A．火车经过后，铁轨的温度升高B．反复弯折后，铁丝的温度升高C．铁锅烧热后，铁锅的温度升高D．锯条锯木后，锯条的温度升高【考点】热传递改变物体内能．【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、火车轮子与轨道相互摩擦做功，机械能转化为木头的内能，是通过做功的方式增加了物体的内能，不符合题意；B、弯折铁丝时，机械能转化为铁丝的内能，内能增大温度升高，是通过做功改变了物体的内能，不符合题意；C、加热铁锅，是通过热传递改变锅的内能，符合题意；D、锯木头时，锯子和木头相互摩擦做功，机械能转化为内能，故不符合题意；故选C．5．如图所示，分别用F1、F2、F3、F4匀速提升同一重物，若不计滑轮本身的重力及摩擦，则（）A．F1＜F2＜F3＜F4B．F1＞F2＞F3＞F4C．F1=F2=F3＜F4D．F1=F2=F3＞F4【考点】定滑轮及其工作特点；动滑轮及其工作特点．【分析】根据定滑轮不省力，动滑轮省一半力的特点进行分析即可．【解答】解：不计滑轮本身的重力及摩擦的情况下；a、b、c图是定滑轮，只能改变力的方向，不省力也不费力；故F1=F2=F3=G．d图用的是动滑轮；能够省一半的力，故F4=G．所以，F1=F2=F3＞F4．故选D．6．如图所示，跳水运动员站在跳板上静止不动，下列说法正确的是（）A．跳板被压弯说明力可以改变物体的运动状态B．运动员对跳板的压力和运动员所受的重力是一对平衡力C．跳板对运动员的支持力和运动员对跳板的压力是一对平衡力D．跳板对运动员的支持力和运动员所受的重力是一对平衡力【考点】力的作用效果；平衡力的辨别．【分析】力的作用效果：力可以改变物体的运动状态，也可以改变物体的形状；二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上；【解答】解：A、跳板被压弯，而跳水运动员站在跳板上静止不动，说明跳板的形状发生了改变，运动员的运动状态没有发生改变，故A错误；B、运动员对跳板的压力和运动员所受的重力的受力物体分别是跳板和运动员；这两个力不是作用在同一物体上，不是一对平衡力．故B错误；C、跳板对运动员的支持力和运动员对跳板的压力的受力物体分别是运动员和跳板，这两个力不是作用在同一物体上，不是一对平衡力，故C错误；D、跳板对运动员的支持力和运动员所受的重力受力物体是运动员，这两个力作用在同一物体上，二力大小相等、方向相反、作用在一条直线上，是一对平衡力；故D正确；故选D．7．如图所示电路中，电源电压保持不变，当电键S由断开到闭合时，则（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变【考点】欧姆定律的应用．【分析】由电路图可知，电键S断开时，电路为滑动变阻器的简单电路；电键S闭合时，滑动变阻器与灯泡并联，电压表始终测电源的电压，电流表始终测通过滑动变阻器的电流，根据电源的电压不变可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知电流表示数的变化．【解答】解：由电路图可知，电键S断开时，电路为滑动变阻器的简单电路，电压表测电源电压；电键S 闭合时，滑动变阻器与灯泡并联，电压表始终测电源电压，电流表始终测通过滑动变阻器的电流．电源电压不变，无论当电键S由断开到闭合时，电压表都测的是电源电压，所以其示数不变；因为并联电路中各支路独立工作、互不影响；所以当电键S由断开到闭合时，通过滑动变阻器的电流不变，即电流表的示数不变．故选D．8．如图所示，底面积不同的甲、乙圆柱形轻质容器，分别盛有密度为ρ甲、ρ乙两种液体，甲液体对容器底部的压强等于乙液体对容器底部的压强．现将体积相同，质量、密度为m A、m B、ρA、ρB的A、B两实心球分别浸没在甲、乙两容器的液体中（无液体溢出），若甲容器对地面的压力等于乙容器中液体对容器底部的压力，则下列关系式一定成立的是（）A ．ρA ＞ρ乙B ．ρ甲=ρ乙C ．m A =m BD ．ρB ＜ρA【考点】液体压强计算公式的应用；压力及重力与压力的区别．【分析】（1）根据液体的压强公式为p=ρgh 可判断液体的密度关系；（2）根据压强的定义式p=，变形后可得F=pS ；结合题目条件可做出增大的压力之间的关系；然后将增大的压力与液体的重力相联系，进而判断出两球质量和密度之间的大小关系．【解答】解：（1）因为是圆柱形容器，液体对容器底部的压力等于液体的重力，根据p=可知，压强相等时，受力面积越小，压力也越小，所以G 甲＜G 乙；而甲容器对地面的压力F 甲=G 甲+G A =G 甲+ρA gV A （轻质容器，容器的质量可忽略不计）， 乙容器中液体对容器底的压力F 乙液=G 乙+G 排=G 乙+ρ乙gV B ；根据甲容器对地面的压力等于乙容器中液体对容器底部的压力及G 甲＜G 乙，可判断ρA gv A ＞ρ乙gv B所以ρA ＞ρ乙，故A 正确；（2）根据p=ρgh 可知，压强相等的情况下，深度大的液体密度小，即ρ甲＜ρ乙，故B 错误；（3）乙容器对地面的压力F 乙=G 乙+G B ，根据乙容器对地面的压力大于乙容器中液体对底部的压力得到G 乙+G B ＞G 甲+G A 而G 甲＜G 乙所以无法判断G B 和G A 的大小关系，也就不能确定质量和密度的关系，所以C 和D 不一定成立．故选：A ．二、填空题（共26分）9．在家庭电路中， 电能 表用来测量用户消耗的电能．一只标有“220V 110W ”字样的用电器正常工作时，通过的电流为 0.5 安．为了减小输电线上的电能损失，远距离输电常采用 高压 输电．【考点】电功率与电压、电流的关系；电功的测量．【分析】①用来测量用户消耗的电能仪表是电能表．②已知白炽灯的电功率和工作时间，根据公式P=UI 求出该用电器的正常工作的电流． ③远距离输电，当功率一定时，提高电压，从而使电线中的电流减小，则电线上损失的电能减小．【解答】解：①电能表是用来测量用户消耗电能的，②根据P=UI 可得，通过该用电器的正常工作的电流：I===0.5A ．③当输出功率一定时，若提高电压，则由P=IU 可知，电流降低，从而使电线上电阻的损失的功率减小，进而减小电能的损失．故答案为：电能；0.5；高压．10．汽车已进入百姓家庭，小华驾车兜风，以路边的树木为参照物，他是运动的（选填“运动”或“静止”），当汽车撞上障碍物时会停下来，说明力可以改变物体的运动状态；车上的头枕可以预防车被追尾时由于惯性而造成的危害．【考点】参照物及其选择；力的作用效果；惯性．【分析】①解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；②力的作用效果：改变物体的形状，改变物体的运动状态；③惯性是保持原来运动状态不变的性质．【解答】解：小华驾车兜风，当以路边的树木为参照物时，人和车相对于树木的位置在改变，所以小华是运动的；当汽车撞上障碍物时会停下来，说明力可以改变物体的运动状态；刹车时，人由于具有惯性，要保持原来的运动状态，很容易向前撞去，所以要使用安全带；而汽车被追尾时，人由于具有惯性，要保持原来的运动状态，很容易向后撞去，因此汽车座位上的头枕，可以预防汽车被追尾时造成的危害．故答案为：运动；可以改变物体的运动状态；惯性．11．甲、乙两辆质量相同的小车在平直的路面上同时、同地出发向正南方向运动，小明测出它们运动的路程和时间，并依据数据作出了相应的s﹣t图象，如图所示．由图中给出的信息可知，小车甲速度大小为1米/秒，10秒后，甲、乙两车相距5米，甲车的动能较大（选填“甲”或“乙”）．【考点】速度公式及其应用；动能和势能的大小变化．【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．【解答】解：由图象知甲车的速度v甲===1m/s；乙的速度v乙===0.5m/s；甲、乙两辆小车在平直的路面上同时、同地出发向正南方向运动，根据v=可得10s后甲车通过的距离：=v甲t=1m/s×10s=10m，由图象可知10s后乙车通过的距离：=5m，则10秒后，甲、乙两车相距10m﹣5m=5m；甲、乙两辆小车质量相同，v甲＞v乙，所以，甲车的动能较大．故答案为：1；5；甲．12．在原子核中，带正电的粒子是 质子 ．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做 无规则 运动造成的．17世纪， 牛顿 发现了光的色散现象．【考点】分子的运动；原子的核式模型；光的色散．【分析】（1）根据对原子核组成的了解答题．（2）扩散现象，是指分子在永不停息地做无规则运动．吸烟时，烟分子在空气中进行扩散．（3）17世纪，英国物理学家牛顿发现了光的色散现象．【解答】解：（1）原子核由带正电的质子与不带电的中子组成；（2）只要有人在房间里吸烟，由于烟分子在空气中进行不停地无规则运动，一会儿房间会充满烟味，这是分子的扩散现象；（3）最早发现日光的色散现象的物理学家是牛顿．故答案为：质子；无规则；牛顿．13．某物体漂浮在水面上，排开水的体积为2×10﹣4米3，该物体受到的浮力为 1.96 牛，物体所受的重力为 1.96 牛；水面下0.1米深处的水的压强为 980 帕．【考点】浮力大小的计算；液体的压强的计算．【分析】（1）物体漂浮在水面上，知道排开水的体积，利用阿基米德原理求物体受到的浮力；（2）利用漂浮条件求物体所受的重力；（3）根据液体压强公式p=ρgh 求水面下0.2米深处的水的压强．【解答】解：（1）物体受到的浮力：F 浮=ρ水V 排g=1.0×103kg/m 3×2×10﹣4m 3×9.8N/kg=1.96N ；（2）因为物体漂浮在水面上，所以物体重力：G=F 浮=1.96N ；（3）水面下0.1m 深处的水的压强：p=ρgh=1×103kg/cm 3×9.8N/kg ×0.1m=980Pa ．故答案为：1.96；1.96；980．14．某导体两端电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为 5 库，电流做功为 30 焦，一盏10瓦的节能灯亮度相当于一盏100瓦的白炽灯，若它们都正常发光10小时，节能灯与白炽灯相比，可节能 0.9 千瓦时．【考点】电量及其计算；电功的计算．【分析】已知通过的电流和通电时间，根据公式Q=It 可求电荷量，根据公式W=QU 可求电流做的功，先计算一盏节能灯比一盏白炽灯节省的功率，再根据公式W=Pt 可求节省的电能．【解答】解：10秒内通过该导体横截面的电荷量Q=It=0.5A ×10s=5C ，电流做功W=QU=5C ×6V=30J ，节能灯与白炽灯相比，可节能△W=（P 1﹣P 2）t=（0.1kw ﹣0.01kW ）×10h=0.9kw •h ． 故答案为 5；30；0.9．15．如图所示电路中，电源电压不变，且R1＞R2．当闭合S1，断开S2，电压表有示数；断开S1，闭合S2，发现电压表的示数变小．若故障只发生在电阻R1、R2上，则故障可能是R1短路、R2断路或R1短路同时R2断路；用一个完好的小灯替换R后，当闭合S1，断开S2，小灯发光；断开S1，闭合S2，小灯不发光，则一定存在的故障是2断路．【考点】电流表、电压表在判断电路故障中的应用．【分析】（1）当闭合S1，断开S2，R1和R串联，电压表测量R两端电压；断开S1，闭合S2，R2和R串联，电压表测量R两端电压，根据串联电路电压的特点可知电路故障的原因；（2）用一个完好的小灯替换R后，当闭合S1，断开S2，R1和灯泡串联；断开S1，闭合S2，R2和灯泡串联，根据灯泡的发光情况可知电路发生短路还是断路．【解答】解：（1）当闭合S1，断开S2，R1和R串联，电压表测量R两端电压；断开S1，闭合S2，R2和R串联，电压表测量R两端电压；而电压表的示数变小；当R1发生短路时，闭合S1，断开S2，电压表测量电源电压；因此当断开S1，闭合S2时，电压表的示数变小；当R2断路时，断开S1，闭合S2时，电压表示数变为零；因此电压表示数变小的故障原因可能是R1短路、R2断路或R1短路同时R2断路；（2）用一个完好的小灯替换R后，当闭合S1，断开S2，R1和灯泡串联；断开S1，闭合S2，R2和灯泡串联；灯泡由发光到不发光，说明灯泡不发光的原因为电路发生断路，即R2断路．故答案为：R1短路、R2断路或R1短路同时R2断路；R2断路．16．如图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让质量不同的钢球从斜面上同一高度由静止滚下，推动同一木块移动一段距离．图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止滚下，在粗糙程度不同的水平面上运动．请回答以下问题：①设计甲实验的目的是研究钢球动能的大小与质量的关系；设计乙实验的目的是研究小车的运动与所受摩擦力的关系．②甲实验是通过观察木块移动的距离，从而间接判断钢球动能的大小；乙实验是通过观察小车在粗糙程度不同的水平面上运动的远近，推理得出：物体不受力的作用，运动状态不发生改变．【考点】探究影响物体动能大小的因素．【分析】①动能的大小与物体的质量和速度有关，探究动能与质量关系时，控制速度不变；探究动能与速度关系时，控制质量不变．图乙是研究小车的运动与所受摩擦力的关系，此时应该让接触面的粗糙程度不同；。
