绝缘电阻试验细则1 试验条件环境要求除非另有规定，试验均在以下大气条件下进行，且试验期间，大气环境条件应相对稳定。

a)环境温度不宜低于5℃；a)环境相对湿度不宜大于80%；b)现场区域满足试验安全距离要求。

待试设备要求a) 设备处于检修状态。

b)设备外观清洁、干燥、无异常，必要时可对被试品表面进行清洁或干燥处理，以消除表面的影响。

c) 设备上无其他外部作业。

人员要求试验人员需具备如下基本知识与能力：a)了解各种绝缘材料、绝缘结构的性能、用途。

b)了解各种电力设备的型式、用途、结构及原理。

c)熟悉变电站电气主接线及系统运行方式。

d)熟悉各类试验设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障。

e)能正确完成试验室及现场各种试验项目的接线、操作及测量。

f)熟悉各种影响试验结论的因素及消除方法。

g)经过上岗培训，考试合格。

安全要求a)应严格执行国家电网公司《电力安全工作规程（变电部分）》及《电力安全工作规程（线路部分）》的相关要求。

b)高压试验工作不得少于两人。

试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。

c)试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌，并派人看守。

对于被试设备两端不在同一工作地点时，如电力电缆另一端应派专人看守。

d)应确保操作人员及试验仪器与电力设备的高压部分保持足够的安全距离，且操作人员应使用绝缘垫。

e)试验装置的金属外壳应可靠接地，高压引线应尽量缩短，并采用专用的高压试验线，必要时用绝缘物支挂牢固。

f)加压前必须认真检查试验接线，使用规范的短路线，检查仪表的开始状态和试验电压档位，均应正确无误。

g)因试验需要断开设备接头时，拆前应做好标记，接后应进行检查。

h)试验前，应通知所有人员离开被试设备，并取得试验负责人许可，方可加压；加压过程中应有人监护并呼唱。

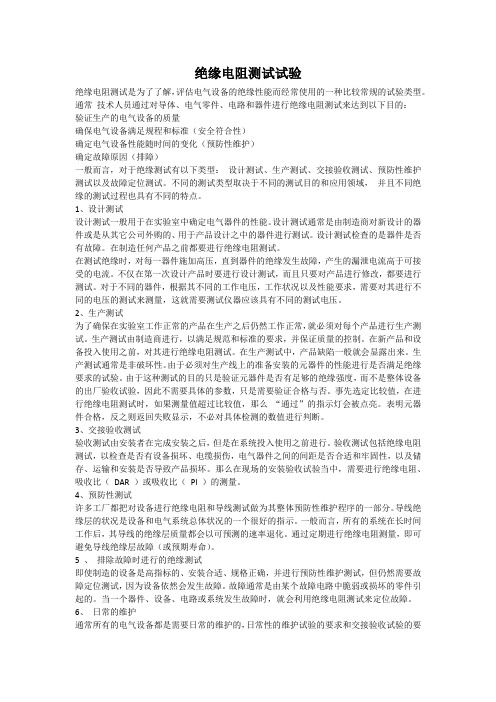

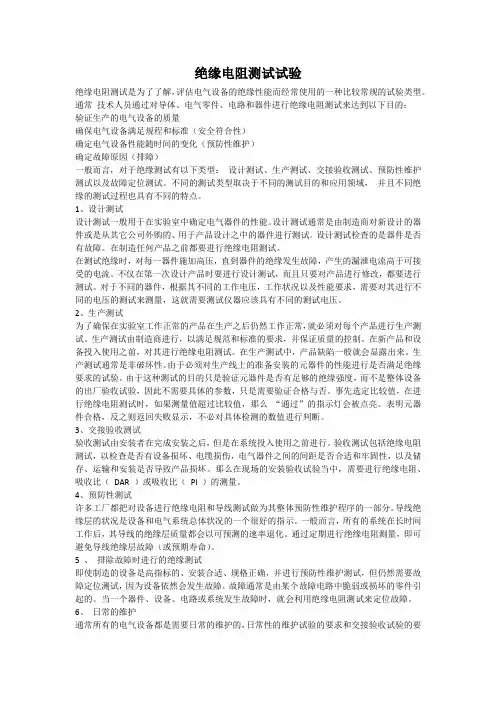

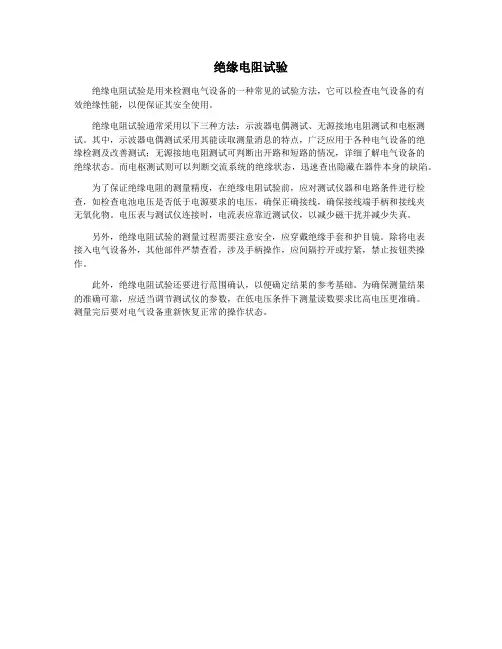

绝缘电阻测试试验绝缘电阻测试是为了了解，评估电气设备的绝缘性能而经常使用的一种比较常规的试验类型。

通常技术人员通过对导体、电气零件、电路和器件进行绝缘电阻测试来达到以下目的：验证生产的电气设备的质量确保电气设备满足规程和标准（安全符合性）确定电气设备性能随时间的变化（预防性维护）确定故障原因（排障）一般而言，对于绝缘测试有以下类型：设计测试、生产测试、交接验收测试、预防性维护测试以及故障定位测试。

不同的测试类型取决于不同的测试目的和应用领域，并且不同绝缘的测试过程也具有不同的特点。

1、设计测试设计测试一般用于在实验室中确定电气器件的性能。

设计测试通常是由制造商对新设计的器件或是从其它公司外购的、用于产品设计之中的器件进行测试。

设计测试检查的是器件是否有故障。

在制造任何产品之前都要进行绝缘电阻测试。

在测试绝缘时，对每一器件施加高压，直到器件的绝缘发生故障，产生的漏泄电流高于可接受的电流。

不仅在第一次设计产品时要进行设计测试，而且只要对产品进行修改，都要进行测试。

对于不同的器件，根据其不同的工作电压，工作状况以及性能要求，需要对其进行不同的电压的测试来测量，这就需要测试仪器应该具有不同的测试电压。

2、生产测试为了确保在实验室工作正常的产品在生产之后仍然工作正常，就必须对每个产品进行生产测试。

生产测试由制造商进行，以满足规范和标准的要求，并保证质量的控制。

在新产品和设备投入使用之前，对其进行绝缘电阻测试。

在生产测试中，产品缺陷一般就会显露出来。

生产测试通常是非破坏性。

由于必须对生产线上的准备安装的元器件的性能进行是否满足绝缘要求的试验。

由于这种测试的目的只是验证元器件是否有足够的绝缘强度，而不是整体设备的出厂验收试验，因此不需要具体的参数，只是需要验证合格与否。

事先选定比较值，在进行绝缘电阻测试时，如果测量值超过比较值，那么“通过”的指示灯会被点亮。

表明元器件合格，反之则返回失败显示，不必对具体检测的数值进行判断。

时间：[2008-10-29]绝缘电阻(IR)测试简述何谓绝缘电阻(IR)测试?绝缘电阻是反应绝缘材料性能的一项重要电气参数，绝缘电阻测试的基本理论与耐压测试非常类似，耐压测试的判定是以漏电流量为基准，而绝缘电阻测试则以电阻值的形态作为判定依据，通常其测试值必须为MΩ以上，一般测试要求绝缘电阻值越高表示产品的绝缘越好，绝缘电阻测试有时被指定为追加测试，用以确保耐压测试中绝缘体不被损坏。

绝缘电阻测试与耐压测试其接线方式大致相同，主要是量测两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻，为确保电气设备运行的安全，对其不同极性（不同相）的导电体之间，或导电体与外壳之间的绝缘电阻提出一个最低要求。

绝缘电阻( IR) 安规标准要求:一般安规要求绝缘电阻的测试为型式测试(Type Test) ，其在测试上为施加约500V直流电压1min 后进行绝缘电阻值量测；例如：信息类产品(IEC 60950-1)、影音和类似用途电器(IEC 60065)、灯具照明(IEC 60598-1)…等安规标准规范。

一般要求绝缘电阻在基本绝缘(Basic) 或附加绝缘(Supplementary) 至少要2MΩ以上；双重绝缘(Double) 或加强绝缘(Reinforced) 至少要求到4MΩ以上。

绝缘电阻测试仪器的应用:绝缘电阻测试仪是用来测量绝缘电阻大小的仪器，基本上绝缘电阻测试功能必须提供一个500V到1000V 的直流(DC) 电压，同时电阻的量测范围也必须可以由几百KΩ 量测到几GΩ ；例如仪迪电子的绝缘电阻测试仪MODEL 9101 可输出电压30V–1000V，最高可量测至50GΩ，搭配绝缘电阻下限的设定不仅可以确保产品符合安规要求，且高达50GΩ 的量测范围可以准确量测出产品的实际电阻值，对要求高质量产品的厂家，可以从产品的平均量测范围由一个限值的设定，对所生产研发设计出的产品作出更加严格的把关。

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。

根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间，回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数I；这个过程的快慢，与绝缘试品的电容量有关，电容g量越大，持续的时间越长，甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当1=8时，其测量值为R=J，但在绝缘电阻试验中，特别是电容量较大时，很难测量R8的值，因此，在实际试验中，规程规定，只需测量60s 时的绝缘电阻值，即R60S的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象则不明显。

绝缘电阻的测试⽅法及注意事项1什么是绝缘表？测量绝缘电阻的仪器是绝缘电阻表，俗称摇表。

绝缘电阻表的出线有三个端⼦：电压出线端⼦（标以“线”字）、接线端⼦（标以“地”字）和屏蔽端⼦。

绝缘电阻表内⼩发电机的电压有500、1000、2500V和5000V等⼏种。

在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。

2测试绝缘电阻时应注意以下事项（1）实验前⾸先应将被试物的⼀切电源连线断开，并将被试设备短路接地，充分放电，然后拆除⼀切外部连线，⽅可进⾏试验。

（2）将被试物绝缘表⾯擦拭⼲净；如被试物内有可燃性⽓体应放尽，以免引起爆炸。

（3）根据被试物的电压等级选择适⽤的绝缘电阻表。

（4）试验⽤的引线绝缘不良会严重影响测试结果，必须引起注意。

（5）将绝缘电阻表安放在适当位置，有⽔平仪的兆欧表应调好⽔平。

（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地⽹相连。

（7）⽤恒定速度摇动绝缘电阻表把⼿，尽量保持120r/min（8）绝缘电阻表针初始时指⽰较低，以后逐渐上升，待指⽰稳定后（如表针长时间不稳定可取1min），读取数值。

（9）试验结束时应先断开“线路”端⾄被试物的连线，然后才可停⽌绝缘电阻表，以免被试物电容电流倒冲⽽烧坏绝缘电阻表。

在试验电缆、电容器和⼤容量变压器时这⼀点尤其重要。

（10）试验结束后，被试物接地放电。

（11）在有感应电压的线路上（同杆架设的双回路或单回路与另⼀线路有平⾏段）测量绝缘时，必须将另⼀回线路同时停电，⽅可进⾏测试。

雷电时，严禁测量线路绝缘。

电压较⾼、线路较长的送电线路，即使附近没有平⾏的带电线路，由于静电积累，也有感应电压，如没有安全保障不可进⾏绝缘电阻测试。

（12）如果被试设备在户外很⾼的架构上（例如测试35KV以上的变流器绝缘电阻），使⽤的试验引线可能很长，这时要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成重⼤短路事故。

高电压设备测试01绝缘电阻试验操作过程绝缘电阻试验（Insulation Resistance Test）是高电压设备测试中的一项重要指标，用于测量设备在高压下的绝缘性能。

下面是一个关于绝缘电阻试验的操作过程的详细介绍。

1.前期准备在进行绝缘电阻试验之前，首先要对测试仪器和设备进行检查和准备。

检查测试仪器是否正常运行，并与设备连接正常。

检查设备的电源和安全开关，确认其处于关闭状态。

2.设置测试参数根据设备的供电电压和额定电压，设置测试仪器的测试参数。

主要包括选取适当的测试电压和测试时间。

3.测试接线将测试仪器与设备正确接线。

根据绝缘电阻试验的要求，将测试仪器的电极引线分别连接到设备的对应电极上。

通常，将测试仪器的信号线连接到设备的供电线上，将测试仪器的地线连接到设备的接地线上。

4.开始测试在确保测试线路正确接线的情况下，启动测试仪器开始绝缘电阻试验。

仪器会输出设定的测试电压，并在设定的测试时间内对设备的绝缘电阻进行测试。

5.监测电阻值在测试过程中，密切关注测试仪器上的电阻值数据显示。

观察电阻值是否符合设备的绝缘要求，以及是否随着时间的推移而变化。

记录测试过程中的数据变化。

6.结束测试测试时间到达设定值后，测试仪器将自动停止测试，并显示最终的电阻值。

如果测试中出现异常情况，如电阻值不稳定或超出设备允许的范围，应立即停止测试。

7.结果分析根据测试得到的电阻值数据，对设备的绝缘性能进行分析和评估。

如果电阻值在规定的范围内，说明设备绝缘良好。

如果电阻值低于要求值，说明设备存在绝缘故障，需要进行修理或更换。

8.数据记录将绝缘电阻试验的测试数据进行记录，包括设备的名称、型号、测试时间、测试电压、测试参数和测试结果等信息。

这些数据对于设备的维护和保养都具有重要的参考价值。

9.测试报告根据记录的测试数据，编写绝缘电阻试验的测试报告。

报告中应包括设备的名称、型号、测试时间、测试电压、测试参数、测试结果和分析等内容，以及对设备绝缘性能的评估和建议。

实验一绝缘电阻实验一、目的要求1.了解绝缘电阻实验意义。

2.熟悉兆欧表的工作原理，掌握兆欧表的使用方法及有效测量范围。

3.学会使用兆欧表测量电力设备绝缘电阻及吸收比的方法。

4.了解表面泄漏对被测绝缘电阻的影响。

二、基本原理1.绝缘电阻固体绝缘受到直流电压作用的瞬间，其中电流有三部分：几何电容充电电流（加直压后很快衰减完）、泄漏电流（缓慢极化对应的电流）和漏导电流（与电压作用时间无关）。

绝缘电阻的定义就是所加直流电压与泄漏电流的比值。

当固体介质受潮或者受到损伤时，介质内部离子数目增加，泄漏电流增大，绝缘电阻也就减小了，所以根据绝缘电阻值的变化，可以初步分析绝缘的受潮等情况。

2.吸收比针对于“吸收比”，当电力设备绝缘良好时，则最后稳定的绝缘电阻值较高，而且经过较长时间才能达到稳定值；反之，如果绝缘受潮或者存在某些穿透性的导电通道，则不仅最后稳定的绝缘电阻值很低，而且很快达到稳定值。

因此也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s 时所测的的绝缘电阻值之比（R60/ R15吸收比）作为互相比较的共同标准。

如果绝缘良好，则这个比值应该大于某一个数值，《实验规程》规定为吸收比〉1.3的设备认为绝缘效果良好。

三、试验用仪表设备数字式兆欧表（输出电压为：500V、1000V、2000V、2500V）被试品：电容器四、接线方式L：线路端子，接到被试品高压侧。

E：接地端子，接到被试品低压侧或接地。

G：屏蔽端子，接到被试品表面。

屏蔽端子的作用是屏蔽掉被试品的表面泄露电流影响。

五、实验步骤1.将被试品表面擦拭干净。

2.按照试验要求接线。

3.按下电源开关，启动兆欧表。

4.选择试验电压。

5.按下启停键，开始测试并计时。

6.分别记录15s和60s时刻的绝缘电阻值。

7.读数结束后，先撤掉L线路端子的接线头，并悬空，因为防止被试品向兆欧表反充电而使仪表受到损伤。

8.关闭兆欧表9.用放电棒接触被试品的高电压侧，对其放电。
