绝缘电阻测试

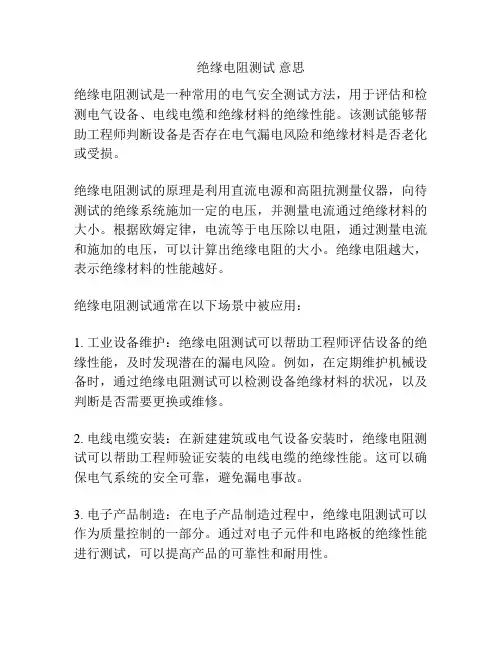

绝缘电阻测试意思绝缘电阻测试是一种常用的电气安全测试方法，用于评估和检测电气设备、电线电缆和绝缘材料的绝缘性能。

该测试能够帮助工程师判断设备是否存在电气漏电风险和绝缘材料是否老化或受损。

绝缘电阻测试的原理是利用直流电源和高阻抗测量仪器，向待测试的绝缘系统施加一定的电压，并测量电流通过绝缘材料的大小。

根据欧姆定律，电流等于电压除以电阻，通过测量电流和施加的电压，可以计算出绝缘电阻的大小。

绝缘电阻越大，表示绝缘材料的性能越好。

绝缘电阻测试通常在以下场景中被应用：1. 工业设备维护：绝缘电阻测试可以帮助工程师评估设备的绝缘性能，及时发现潜在的漏电风险。

例如，在定期维护机械设备时，通过绝缘电阻测试可以检测设备绝缘材料的状况，以及判断是否需要更换或维修。

2. 电线电缆安装：在新建建筑或电气设备安装时，绝缘电阻测试可以帮助工程师验证安装的电线电缆的绝缘性能。

这可以确保电气系统的安全可靠，避免漏电事故。

3. 电子产品制造：在电子产品制造过程中，绝缘电阻测试可以作为质量控制的一部分。

通过对电子元件和电路板的绝缘性能进行测试，可以提高产品的可靠性和耐用性。

绝缘电阻测试的相关参考内容包括以下几点：1. 测试方法和仪器：介绍不同的绝缘电阻测试方法和常用的仪器设备。

例如，直流电阻测试仪、绝缘电阻计和绝缘电阻测试仪等。

说明每种方法和仪器的原理、优缺点和适用范围。

2. 测试参数：解释绝缘电阻测试中的常用参数和单位。

例如，测试电压、测试时间、绝缘电阻的计量单位欧姆等。

3. 测试标准和依据：介绍相关的国际和行业标准，如IEC 60243和ASTM D149等。

说明这些标准的制定目的和测试要求。

4. 测试数据解读和报告：说明如何正确解读绝缘电阻测试结果以及如何编写测试报告。

在报告中应包含测试的日期、测试仪器型号、测试参数和测试结果等信息，并进行合理的数据分析。

5. 维护和故障排除：介绍如何保养和维护测试仪器，以及如何排除测试中可能遇到的常见故障。

绝缘电阻的测量方法及阻值计算方法绝缘电阻是指电气设备或电气系统的绝缘材料对电流的阻抗。

绝缘电阻的测量通常用于评估设备或系统的电气安全性。

测量绝缘电阻的一种常见方法是使用绝缘电阻测试仪。

以下是测量绝缘电阻的基本步骤和阻值计算方法：
绝缘电阻测量方法：
1.准备工作：在进行绝缘电阻测量之前，确保电气设备处于断电状态，并且所有电气元件都已正确接地。

2.连接测试仪：将绝缘电阻测试仪的电极连接到要测量的电路的绝缘表面。

通常，测试仪会施加一个标准的直流电压，例如500V或1000V。

3.测量：启动测试仪进行测量。

测试仪将施加电压并测量电流，然后计算得出绝缘电阻值。

4.记录结果：记录测得的绝缘电阻值。

通常，绝缘电阻的单位是欧姆（Ω）。

阻值计算方法：
测量得到的绝缘电阻值（R）是通过以下公式计算的：
R=U/I
其中：
R是绝缘电阻值（欧姆）。

U是施加的电压（伏特）。

I是流经绝缘电阻的电流（安培）。

通常，测量电压和电流都是由测试仪器提供的，并且测试仪器能够直接显示绝缘电阻值。

注意事项：
1.在测量绝缘电阻之前，确保操作人员了解设备的电气特性，以避免对设备造成损害。

2.在测量高电压系统的绝缘电阻时，特别小心，确保符合电气安全标准和规定。

3.定期进行绝缘电阻测试，以确保设备或系统的电气安全性。

以上方法提供了一般性的绝缘电阻测量步骤和计算方法，具体的操作步骤可能会因使用的测试仪器和设备而有所不同。

在进行实际测量时，请参考相应的设备和测试仪器的使用说明。

绝缘电阻测量标准
一、绝缘电阻测量标准概述
绝缘电阻测量标准是评估电气设备绝缘性能的重要方法之一。

通过测量绝缘电阻值，可以判断电气设备在承受电压时的绝缘性能，以及设备在运行过程中的稳定性和安全性。

本标准规定了绝缘电阻测量的基本原理、测量仪器、测量方法、测量步骤、判定标准以及测量结果分析等。

二、测量原理
绝缘电阻测量是基于电介质在施加电压下的电流特性。

当电压作用于电介质时，电流会通过电介质，产生泄漏电流。

泄漏电流的大小与电介质的绝缘性能有关。

因此，通过测量泄漏电流可以评估电介质的绝缘性能。

三、测量仪器
绝缘电阻测量仪器通常采用兆欧表（Megger）。

兆欧表是一种高压直流电源与电流表组合而成的仪表，可以测量绝缘电阻并显示泄漏电流的大小。

根据被测设备的工作电压和测量范围，选择合适的兆欧表。

四、测量方法
1.分别测量设备的导体与地之间的绝缘电阻（A-E）、导体与导体之间的绝缘
电阻（B-C）以及导体与另一接地导体之间的绝缘电阻（C-E）。

2.对于电机、变压器等具有绕组的设备，应分别测量各绕组之间的绝缘电阻。

3.对于大型设备或高空作业，应采用辅助接地棒或导线将兆欧表的接地端子
连接到设备的外壳或大地。

4.测试前应将被测设备断电，并进行外观检查，确保无损坏和污垢。

5.将兆欧表与被测设备正确连接，并按照兆欧表的说明书进行操作。

6.读取绝缘电阻值并记录。

7.将测试结果与判定标准进行比较，评估设备的绝缘性能。

8.对于不合格的设备，应进行维修或更换。

9.测试完成后，应将测试结果整理成报告并存档。

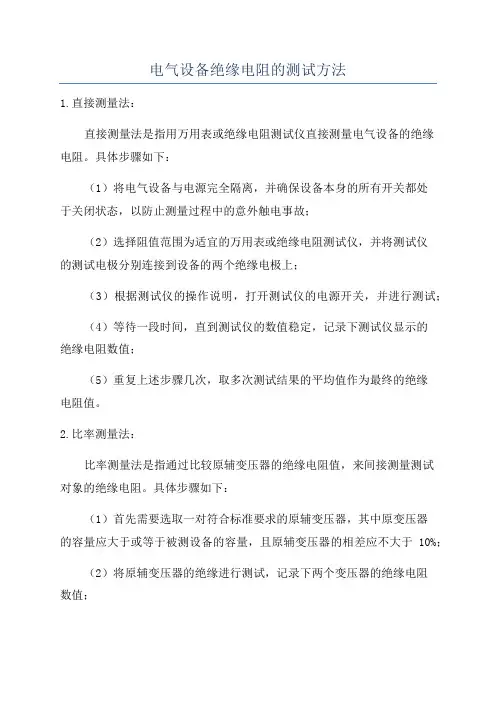

电气设备绝缘电阻的测试方法
1.直接测量法：
直接测量法是指用万用表或绝缘电阻测试仪直接测量电气设备的绝缘
电阻。

具体步骤如下：
（1）将电气设备与电源完全隔离，并确保设备本身的所有开关都处
于关闭状态，以防止测量过程中的意外触电事故；
（2）选择阻值范围为适宜的万用表或绝缘电阻测试仪，并将测试仪
的测试电极分别连接到设备的两个绝缘电极上；
（3）根据测试仪的操作说明，打开测试仪的电源开关，并进行测试；
（4）等待一段时间，直到测试仪的数值稳定，记录下测试仪显示的
绝缘电阻数值；
（5）重复上述步骤几次，取多次测试结果的平均值作为最终的绝缘
电阻值。

2.比率测量法：
比率测量法是指通过比较原辅变压器的绝缘电阻值，来间接测量测试
对象的绝缘电阻。

具体步骤如下：
（1）首先需要选取一对符合标准要求的原辅变压器，其中原变压器
的容量应大于或等于被测设备的容量，且原辅变压器的相差应不大于10%；
（2）将原辅变压器的绝缘进行测试，记录下两个变压器的绝缘电阻
数值；
（3）将测试对象与原辅变压器进行连接，并保持连接一段时间，等待绝缘电阻达到稳定状态；
（4）同时测量原辅变压器与测试对象的绝缘电阻，记录下数值；
（5）根据比率公式计算出测试对象的绝缘电阻，即目标设备的绝缘电阻=测试对象与原辅变压器的绝缘电阻之差×原辅变压器的绝缘电阻之差/原辅变压器的绝缘电阻之差。

以上是两种常用的电气设备绝缘电阻测试方法，但无论使用哪种方法进行测试，确保测量过程中的安全是非常重要的。

同时，还应根据具体的设备特点和测试要求选择合适的测试仪器和方法。

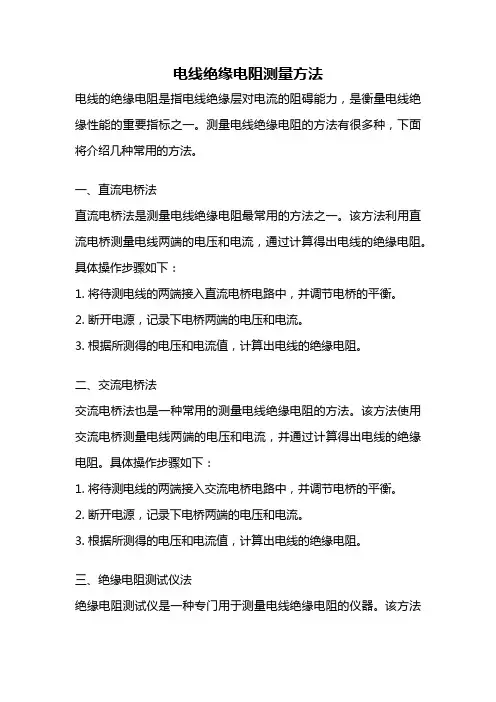

电线绝缘电阻测量方法电线的绝缘电阻是指电线绝缘层对电流的阻碍能力，是衡量电线绝缘性能的重要指标之一。

测量电线绝缘电阻的方法有很多种，下面将介绍几种常用的方法。

一、直流电桥法直流电桥法是测量电线绝缘电阻最常用的方法之一。

该方法利用直流电桥测量电线两端的电压和电流，通过计算得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端接入直流电桥电路中，并调节电桥的平衡。

2. 断开电源，记录下电桥两端的电压和电流。

3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。

二、交流电桥法交流电桥法也是一种常用的测量电线绝缘电阻的方法。

该方法使用交流电桥测量电线两端的电压和电流，并通过计算得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端接入交流电桥电路中，并调节电桥的平衡。

2. 断开电源，记录下电桥两端的电压和电流。

3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。

三、绝缘电阻测试仪法绝缘电阻测试仪是一种专门用于测量电线绝缘电阻的仪器。

该方法通过将待测电线连接到绝缘电阻测试仪上，并通过仪器的测量功能直接得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线连接到绝缘电阻测试仪上。

2. 打开绝缘电阻测试仪，并设置相应的测量参数。

3. 开始测量，待测量完成后，仪器会显示出电线的绝缘电阻值。

四、绝缘电阻表法绝缘电阻表也是一种常用的测量电线绝缘电阻的方法。

该方法通过将待测电线连接到绝缘电阻表上，并通过表盘上的刻度读数得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端连接到绝缘电阻表上。

2. 打开绝缘电阻表，并调节表盘指针到零位。

3. 等待一段时间，待指针稳定后，读取表盘上的刻度值，即为电线的绝缘电阻。

电线的绝缘电阻可以通过多种方法来测量，其中直流电桥法、交流电桥法、绝缘电阻测试仪法和绝缘电阻表法是常用且有效的测量方法。

在进行测量时，需要注意仪器的使用方法，并根据具体情况选择合适的测量方法。

测量结果的准确性和可靠性对于保证电线的安全运行至关重要，因此在使用各种测量方法时，需要严格按照操作步骤进行，避免测量误差的产生。

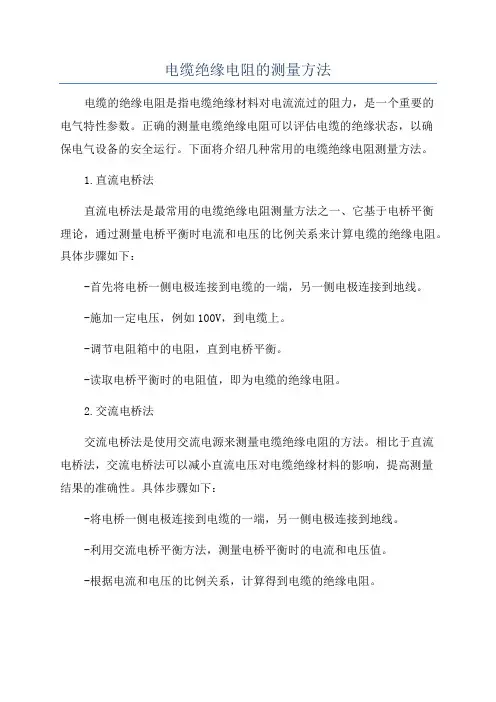

电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力，是一个重要的电气特性参数。

正确的测量电缆绝缘电阻可以评估电缆的绝缘状态，以确保电气设备的安全运行。

下面将介绍几种常用的电缆绝缘电阻测量方法。

1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论，通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。

具体步骤如下：-首先将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-施加一定电压，例如100V，到电缆上。

-调节电阻箱中的电阻，直到电桥平衡。

-读取电桥平衡时的电阻值，即为电缆的绝缘电阻。

2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。

相比于直流电桥法，交流电桥法可以减小直流电压对电缆绝缘材料的影响，提高测量结果的准确性。

具体步骤如下：-将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-利用交流电桥平衡方法，测量电桥平衡时的电流和电压值。

-根据电流和电压的比例关系，计算得到电缆的绝缘电阻。

交流电桥法通常使用高频交流电源，以减小电容效应对测量结果的影响。

3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器，用来测量电缆及其他电气设备的绝缘电阻。

绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上，测量电流的大小，然后计算出电缆的绝缘电阻。

具体步骤如下：-将测试仪的测试电极连接到电缆的两端。

-设置测试仪的测试参数，例如施加的电压和测试时间等。

-开始测试，测试仪会自动施加电压到电缆上，并记录电流的大小。

-测量结束后，测试仪会自动计算出电缆的绝缘电阻值。

需要注意的是，在进行电缆绝缘电阻测量时，应确保电缆处于干燥的环境中，以避免湿度对绝缘电阻的影响。

此外，在进行交流电桥法和绝缘电阻测试仪法测量时，应选择合适的测量范围和电压，以确保测量结果的准确性。

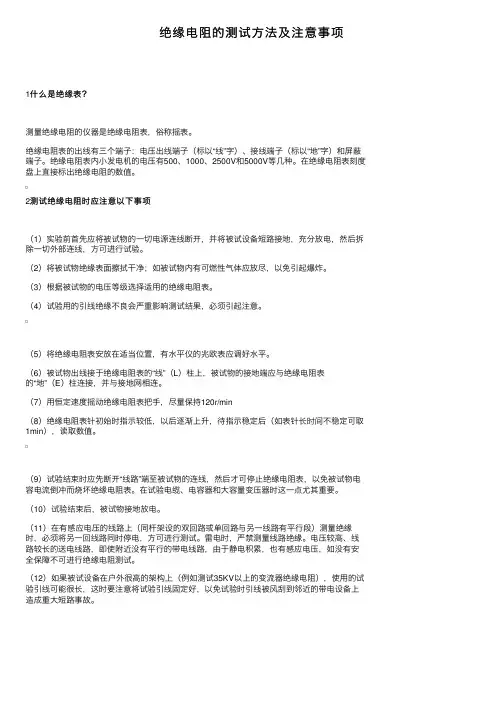

绝缘电阻的测试⽅法及注意事项1什么是绝缘表？测量绝缘电阻的仪器是绝缘电阻表，俗称摇表。

绝缘电阻表的出线有三个端⼦：电压出线端⼦（标以“线”字）、接线端⼦（标以“地”字）和屏蔽端⼦。

绝缘电阻表内⼩发电机的电压有500、1000、2500V和5000V等⼏种。

在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。

2测试绝缘电阻时应注意以下事项（1）实验前⾸先应将被试物的⼀切电源连线断开，并将被试设备短路接地，充分放电，然后拆除⼀切外部连线，⽅可进⾏试验。

（2）将被试物绝缘表⾯擦拭⼲净；如被试物内有可燃性⽓体应放尽，以免引起爆炸。

（3）根据被试物的电压等级选择适⽤的绝缘电阻表。

（4）试验⽤的引线绝缘不良会严重影响测试结果，必须引起注意。

（5）将绝缘电阻表安放在适当位置，有⽔平仪的兆欧表应调好⽔平。

（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地⽹相连。

（7）⽤恒定速度摇动绝缘电阻表把⼿，尽量保持120r/min（8）绝缘电阻表针初始时指⽰较低，以后逐渐上升，待指⽰稳定后（如表针长时间不稳定可取1min），读取数值。

（9）试验结束时应先断开“线路”端⾄被试物的连线，然后才可停⽌绝缘电阻表，以免被试物电容电流倒冲⽽烧坏绝缘电阻表。

在试验电缆、电容器和⼤容量变压器时这⼀点尤其重要。

（10）试验结束后，被试物接地放电。

（11）在有感应电压的线路上（同杆架设的双回路或单回路与另⼀线路有平⾏段）测量绝缘时，必须将另⼀回线路同时停电，⽅可进⾏测试。

雷电时，严禁测量线路绝缘。

电压较⾼、线路较长的送电线路，即使附近没有平⾏的带电线路，由于静电积累，也有感应电压，如没有安全保障不可进⾏绝缘电阻测试。

（12）如果被试设备在户外很⾼的架构上（例如测试35KV以上的变流器绝缘电阻），使⽤的试验引线可能很长，这时要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成重⼤短路事故。

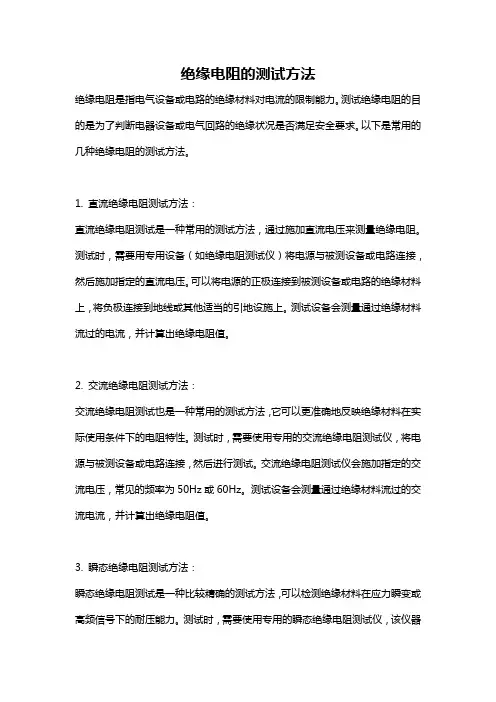

绝缘电阻的测试方法绝缘电阻是指电气设备或电路的绝缘材料对电流的限制能力。

测试绝缘电阻的目的是为了判断电器设备或电气回路的绝缘状况是否满足安全要求。

以下是常用的几种绝缘电阻的测试方法。

1. 直流绝缘电阻测试方法：直流绝缘电阻测试是一种常用的测试方法，通过施加直流电压来测量绝缘电阻。

测试时，需要用专用设备（如绝缘电阻测试仪）将电源与被测设备或电路连接，然后施加指定的直流电压。

可以将电源的正极连接到被测设备或电路的绝缘材料上，将负极连接到地线或其他适当的引地设施上。

测试设备会测量通过绝缘材料流过的电流，并计算出绝缘电阻值。

2. 交流绝缘电阻测试方法：交流绝缘电阻测试也是一种常用的测试方法，它可以更准确地反映绝缘材料在实际使用条件下的电阻特性。

测试时，需要使用专用的交流绝缘电阻测试仪，将电源与被测设备或电路连接，然后进行测试。

交流绝缘电阻测试仪会施加指定的交流电压，常见的频率为50Hz或60Hz。

测试设备会测量通过绝缘材料流过的交流电流，并计算出绝缘电阻值。

3. 瞬态绝缘电阻测试方法：瞬态绝缘电阻测试是一种比较精确的测试方法，可以检测绝缘材料在应力瞬变或高频信号下的耐压能力。

测试时，需要使用专用的瞬态绝缘电阻测试仪，该仪器可以通过施加瞬态电压来测量绝缘电阻。

测试设备会向被测设备或电路施加短时间的高压脉冲，测量透过绝缘材料流过的电流，并根据测试仪器的设定来计算绝缘电阻的值。

4. 极化指数测试方法：极化指数测试是一种通过测量绝缘材料在一定时间内的电阻变化来评估其绝缘状态的方法。

测试时，一般使用专用的极化指数测试仪进行测试。

测试仪器会在测试开始时施加一个较高的直流电压，然后记录下在一定时间内电阻的变化情况。

根据电阻变化的情况，可以评估绝缘材料的质量和绝缘电阻的特性。

以上是几种常用的绝缘电阻测试方法，每种方法都有其特点和适用范围。

在实际测试时，需要根据被测设备或电路的具体情况选择合适的测试方法，并按照测试仪器的说明进行正确的测试操作。

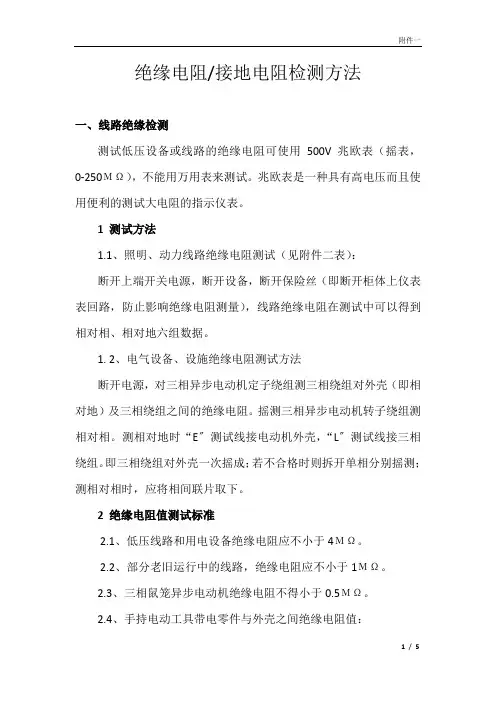

绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。

兆欧表是一种具有高电压而且使用便利的测试大电阻的指示仪表。

1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E〞测试线接电动机外壳，“L〞测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。

2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。

2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。

2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。

3 绝缘电阻值测试时本卷须知3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。

3.2、仪表应放置在水平位置。

3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不确切3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

3.6、测试应在良好的天气下进行，周边环境度不低于5℃为宜。

二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

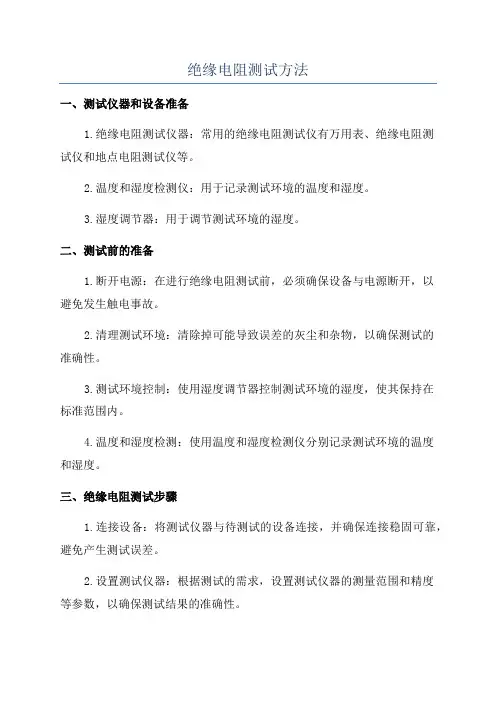

绝缘电阻测试方法一、测试仪器和设备准备1.绝缘电阻测试仪器：常用的绝缘电阻测试仪有万用表、绝缘电阻测试仪和地点电阻测试仪等。

2.温度和湿度检测仪：用于记录测试环境的温度和湿度。

3.湿度调节器：用于调节测试环境的湿度。

二、测试前的准备1.断开电源：在进行绝缘电阻测试前，必须确保设备与电源断开，以避免发生触电事故。

2.清理测试环境：清除掉可能导致误差的灰尘和杂物，以确保测试的准确性。

3.测试环境控制：使用湿度调节器控制测试环境的湿度，使其保持在标准范围内。

4.温度和湿度检测：使用温度和湿度检测仪分别记录测试环境的温度和湿度。

三、绝缘电阻测试步骤1.连接设备：将测试仪器与待测试的设备连接，并确保连接稳固可靠，避免产生测试误差。

2.设置测试仪器：根据测试的需求，设置测试仪器的测量范围和精度等参数，以确保测试结果的准确性。

3.进行测试：通常情况下，绝缘电阻测试仪会自动对设备进行测试并显示测试结果。

在测试过程中，测试仪器会施加一定的电压或电流到设备的绝缘部分，并测量绝缘电阻的大小。

4.记录测试结果：在测试完成后，记录测试仪器显示的测试结果，并做好相应的记录。

同时，可以通过与设备的绝缘级别要求进行比较，判断设备的绝缘性能是否符合要求。

5.分析测试结果：根据测试结果进行数据分析，判断设备的绝缘性能是否良好。

如果测试结果不合格，则需要进行相应的维修或更换，以保证设备的安全运行。

四、注意事项1.安全操作：在进行绝缘电阻测试时，必须注意安全操作，确保测试人员的人身安全。

2.遵循测试规范：根据设备所属行业的相关规范，遵循测试的步骤和要求，以确保测试的准确性和一致性。

3.预热设备：如果设备长时间没有运行，需要进行预热处理，以避免测试结果的误差。

4.避免干扰：在测试时，需要避免外界的干扰，如电磁波干扰和电容效应等，以确保测试结果的准确性。

5.定期检验：绝缘电阻测试应定期进行，以保障设备的安全可靠性。

绝缘电阻测试方法是一项重要的检测手段，通过这种方法可以及时发现设备的绝缘性能问题，并采取相应的措施进行修复和维护。

绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。

2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。

3.将测试导线连接到仪器上，然后接到被测线路或设备上。

4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。

在继续测量前，使电路空路。

5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。

6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。

7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。

在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。

8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。

进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。

9.若被测值超过200mω，显示屏上显示超量程标志“ol”。

绝缘电阻测试方法标准一、测试原理绝缘电阻测试是基于电介质极化原理进行的。

当直流电压施加于绝缘材料上时，电流会通过电介质中的束缚电荷，形成电导电流。

绝缘电阻则表示为施加电压与通过电导电流的比值。

二、测试设备1. 绝缘电阻测试仪：具备恒定的直流电压输出，能够测量0至100GΩ范围内的绝缘电阻。

2. 探棒：用于接触被测物体，确保良好的接触。

3. 导线：用于连接测试设备和被测物体。

4. 接地装置：确保被测物体与大地相连。

三、测试条件1. 环境温度：测试应在环境温度为5℃至35℃的条件下进行。

2. 相对湿度：测试环境相对湿度应小于80%。

3. 电源：确保被测设备已断开电源。

4. 其他条件：无明显的磁场干扰和电场干扰。

四、测试步骤1. 选择测试点：选择合适的位置作为测试点，确保探棒与被测物体表面良好接触。

2. 连接导线：将探棒连接到绝缘电阻测试仪和被测物体上，确保连接紧固。

3. 设置测试条件：根据被测物体的特性，设置绝缘电阻测试仪的测试条件，如电压、测试时间等。

4. 开始测试：按下绝缘电阻测试仪的开始按钮，开始测试。

5. 读取数据：在测试结束后，读取绝缘电阻测试仪显示的绝缘电阻值。

6. 结束测试：断开测试设备和被测物体的连接，结束测试。

五、测试数据处理1. 对每个测试点的绝缘电阻值进行记录。

2. 对所有测试点的绝缘电阻值进行平均计算，得到最终的绝缘电阻值。

3. 将数据处理结果记录在测试报告中。

六、测试结果判定1. 根据相关标准和规范，设定绝缘电阻值的合格范围。

2. 将实际测得的绝缘电阻值与合格范围进行比较，判定被测物体的绝缘性能是否符合要求。

七、测试报告编制1. 编制报告标题页，包括项目名称、委托单位、测试单位等信息。

2. 描述测试的目的、范围和依据的相关标准。

3. 列出测试设备、条件和步骤的详细说明。

4. 记录每个测试点的绝缘电阻值和最终的平均值。

5. 将判定结果清晰地列出，注明被测物体是否符合要求。

6. 编制报告的结论部分，总结测试结果并提出建议。

绝缘电阻测试标准
绝缘电阻测试标准为：
1.高压配电装置绝缘电阻测试
1.1可动部分绝缘电阻，用2500V摇表测试，不低于1MΩ。

1.2高压主回路的绝缘电阻，不低于250MΩ。

2.交流电动机绝缘测试
2.1定子额定电压在1000V以上的，用2500V摇表测量，定子不小于1MΩ，转子电阻不小于0.5MΩ。

2.2定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5MΩ。

2.3定子额定电压在500V以下的，用500V摇表测量，绝缘值不小于0.5MΩ。

3.交流电动机修复后绝缘电阻测试
3.1修复后电机测量绕组相与相、相与地之间的绝缘电阻。

500V以下的电机，修复后的绝缘电阻不低于1MΩ，500V以上的电机，修复后绕组的绝缘电阻不低于5MΩ。

4.电缆绝缘电阻测试
4.1新安装敷设的电缆，其绝缘电阻不低于50MΩ；
4.2运行中高压电缆绝缘电阻不小于2MΩ，低压电缆不小于0.5MΩ。

4.3测量电缆的绝缘电阻时，应断开电源及负荷侧，测量完后电缆三相对地放电。

绝缘电阻测试方法
绝缘电阻测试是用来确定绝缘材料的质量和绝缘性能的重要测试方法。

以下是常见的绝缘电阻测试方法：
1. 直流绝缘电阻测试：使用直流电源和电阻测试仪器，按照一定的电压施加在被测绝缘材料上，然后测量电流流过材料的电阻值。

该方法适用于室温下的绝缘材料测试。

2. 交流绝缘电阻测试：使用交流电源和电阻测试仪器，按照一定的频率和电压施加在被测绝缘材料上，然后测量电流流过材料的电阻值。

该方法适用于绝缘材料在正常工作时的电阻测试。

3. 极化指数测试：该方法适用于测试绝缘材料在长时间工作后的电阻性能。

通过在材料上施加直流电压，然后记录电阻随时间变化的曲线，根据曲线的特性来判断绝缘材料的老化情况。

4. 湿度电阻测试：该方法适用于测试绝缘材料在湿环境下的电阻性能。

将绝缘材料浸泡在水中或者以水蒸气的形式暴露在湿度控制的环境中，然后测量电阻值。

5. 高压测试：该方法适用于测试绝缘材料的耐压性能。

在绝缘材料上施加高电压，然后观察是否会发生击穿现象，测试绝缘材料的绝缘性能。

以上是一些常见的绝缘电阻测试方法，不同的测试方法适用于不同的测试场景和要求，可以根据具体情况选择合适的方法进行测试。

物理实验中常见的测试绝缘电阻的方法绝缘电阻是指导体材料在电场作用下，阻止电流通过的能力。

它是电气设备安全性的重要指标，也是物理实验中常常需要测试的参数之一。

在实验室中，为了确保设备的正常运作和保护人身安全，需要通过一系列方法来测试材料的绝缘电阻。

本文将介绍几种常见的测试绝缘电阻的方法。

一、直流电阻法直流电阻法是最常用的一种测试绝缘电阻的方法。

该方法主要通过加电压和测量电流的方式来计算出材料的绝缘电阻值。

在实验过程中，需要通过电源给被测物体施加一定的电压，然后使用电压表和电流表分别测量电压和电流，最后根据欧姆定律计算得到绝缘电阻值。

直流电阻法的优点是操作简单、成本低廉，适用于各种材料的测试。

然而，在实际应用中，直流电阻法也存在一些局限性，比如无法测试高电压下的绝缘电阻、无法测试阻抗随频率变化的材料等。

二、交流电压法交流电压法是另一种常见的测试绝缘电阻的方法。

该方法主要通过施加不同频率和幅值的正弦交流电压，测量电压和电流之间的相位角，从而计算得到绝缘电阻值。

通过在各个频率下进行测试，可以绘制出阻抗随频率变化的曲线，获得更多的绝缘特性信息。

交流电压法相对于直流电阻法具有更广的应用范围。

它可以测试高电压下的绝缘电阻，也可以反映出材料的频率依赖特性。

然而，该方法在实验操作上相对复杂，需要使用频率响应仪等特殊仪器。

三、激励电流法激励电流法是一种基于电流激励的测试绝缘电阻的方法。

该方法主要通过施加交流电压，测量电流，然后根据测得的电流值和施加的电压值计算得到绝缘电阻值。

激励电流法较为简单，适用于绝缘电阻较大的材料。

四、电容电流法电容电流法是一种基于电流和电容的测试绝缘电阻的方法。

该方法主要通过将被测物体与并联电容连接，然后施加交流电压，测量电容充放电过程中的电流变化，最终计算得到绝缘电阻值。

电容电流法适用于具有较高绝缘电阻和较小容性的材料。

综上所述，物理实验中常见的测试绝缘电阻的方法包括直流电阻法、交流电压法、激励电流法和电容电流法。

绝缘电阻的测试方法
绝缘电阻是电气设备或电路中的一种重要参数，用于衡量设备或电路的绝缘性能。

常用的绝缘电阻测试方法有以下几种：
1. 直流电压法：将直流电压施加在被测电路或设备的绝缘部分，然后通过测量绝缘部分的电流来计算绝缘电阻值。

该方法适用于一般的绝缘测试，测试电压一般为250V、500V或1000V。

2. 交流电压法：将交流电压施加在被测电路或设备的绝缘部分，然后通过测量绝缘部分的电流来计算绝缘电阻值。

该方法适用于高频电路或设备的绝缘测试，测试电压一般为50Hz或60Hz。

3. 极化指数法：施加一个高阻抗的直流电压或电流，将绝缘部分的极化电流稳定在一个常数值，然后通过测量绝缘部分的电压来计算绝缘电阻值。

该方法适用于测试大阻值绝缘体。

4. 比率积法：通过测量绝缘部分电压和电流的比率，来计算绝缘电阻值。

该方法适用于测试高阻值绝缘体。

需要注意的是，在进行绝缘电阻测试时，要确保被测电路或设备处于断开状态，并且要遵守相关的安全操作规程，以防止电击或其他意外事故的发生。

同时，还
要根据具体的测试要求和被测设备的特点选择合适的测试方法和测试仪器。

绝缘电阻测试方法绝缘电阻测试是一种主要用于测量电气设备、电缆及其它电气设施绝缘性能的测试方法。

它的主要目的是确定电气设备的绝缘是否能够满足正常工作条件下的安全性要求，以防止因绝缘损坏导致的电气故障、电气火灾等事故的发生。

下面将详细介绍几种常见的绝缘电阻测试方法。

1. 直流绝缘电阻测试法：直流绝缘电阻测试法是一种常用的绝缘电阻测试方法。

它的原理是利用直流电源产生一定电压施加在被测绝缘体上，通过测量电流的方式来判断绝缘的良好程度。

测试时需要使用专用的直流绝缘电阻表，并按照规定的测试电压和时间进行测试。

直流绝缘电阻测试方法的优点是测试简单、直观，适用于各种类型的绝缘体。

2. 交流绝缘电阻测试法：交流绝缘电阻测试法是利用交流电源进行绝缘电阻测试的一种方法。

它的原理是通过对待测绝缘体施加一定频率的正弦交流电压，同时测量绝缘电流来判断绝缘的良好程度。

交流绝缘电阻测试方法的优点是测试精度高、能够检测到更小的故障情况，但测试设备复杂，成本较高。

3. 激励电压绝缘电阻测试法：激励电压绝缘电阻测试法是一种较新的绝缘电阻测试方法，它利用高频发生器产生激励电压，并通过测量绝缘电流来判断绝缘的状况。

与传统的直流或交流电源测试相比，激励电压绝缘电阻测试法具有测试速度快、对设备的影响小等优点，适用于大规模、高频率的绝缘电阻测试。

无论是直流、交流还是激励电压绝缘电阻测试法，在进行电阻测试之前，需要进行一系列的准备工作。

首先，要保证测试设备的正常工作，包括检查电源、测试仪器等设备是否正常。

其次，需要对被测试绝缘体进行预处理，如清洁表面、排除潮湿等因素的干扰。

然后，按照所选用的测试方法和相应的电压、电流参数进行测试，并记录测试结果。

在测试过程中，需要注意以下几点：首先，测试过程中应注意安全，避免触电等危险情况的发生。

其次，要根据被测试绝缘体的特点和要求，选择合适的测试方法和参数，以保证测试结果的准确性。

最后，要及时处理测试结果，对异常情况进行分析和判断，并采取相应的措施进行修复或更换。
