可调节距离的电脑手托架结构的生产技术

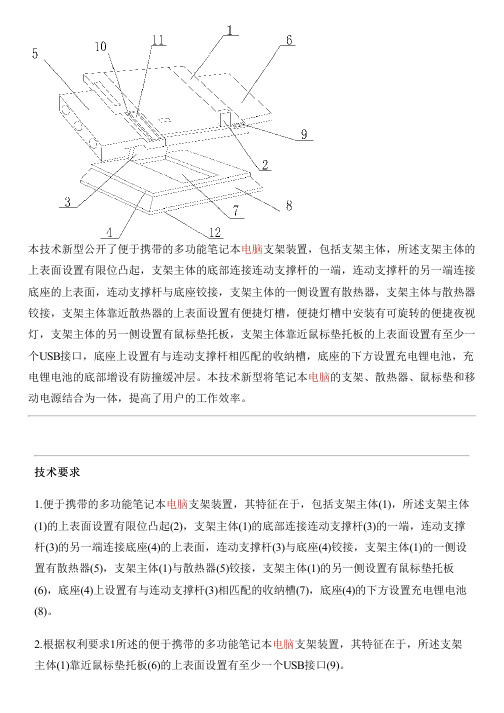

本技术新型公开了便于携带的多功能笔记本电脑支架装置，包括支架主体，所述支架主体的上表面设置有限位凸起，支架主体的底部连接连动支撑杆的一端，连动支撑杆的另一端连接底座的上表面，连动支撑杆与底座铰接，支架主体的一侧设置有散热器，支架主体与散热器铰接，支架主体靠近散热器的上表面设置有便捷灯槽，便捷灯槽中安装有可旋转的便捷夜视灯，支架主体的另一侧设置有鼠标垫托板，支架主体靠近鼠标垫托板的上表面设置有至少一个USB接口，底座上设置有与连动支撑杆相匹配的收纳槽，底座的下方设置充电锂电池，充电锂电池的底部增设有防撞缓冲层。

本技术新型将笔记本电脑的支架、散热器、鼠标垫和移动电源结合为一体，提高了用户的工作效率。

技术要求1.便于携带的多功能笔记本电脑支架装置，其特征在于，包括支架主体(1)，所述支架主体(1)的上表面设置有限位凸起(2)，支架主体(1)的底部连接连动支撑杆(3)的一端，连动支撑杆(3)的另一端连接底座(4)的上表面，连动支撑杆(3)与底座(4)铰接，支架主体(1)的一侧设置有散热器(5)，支架主体(1)与散热器(5)铰接，支架主体(1)的另一侧设置有鼠标垫托板(6)，底座(4)上设置有与连动支撑杆(3)相匹配的收纳槽(7)，底座(4)的下方设置充电锂电池(8)。

2.根据权利要求1所述的便于携带的多功能笔记本电脑支架装置，其特征在于，所述支架主体(1)靠近鼠标垫托板(6)的上表面设置有至少一个USB接口(9)。

3.根据权利要求1所述的便于携带的多功能笔记本电脑支架装置，其特征在于，所述支架主体(1)靠近散热器(5)的上表面设置有便捷灯槽(10)，便捷灯槽(10)中安装有可旋转的便捷夜视灯(11)。

4.根据权利要求1所述的便于携带的多功能笔记本电脑支架装置，其特征在于，所述充电锂电池(8)的底部增设有防撞缓冲层(12)。

5.根据权利要求1所述的便于携带的多功能笔记本电脑支架装置，其特征在于，所述支架主体(1)的底部与连动支撑杆(3)之间增设旋转结构。

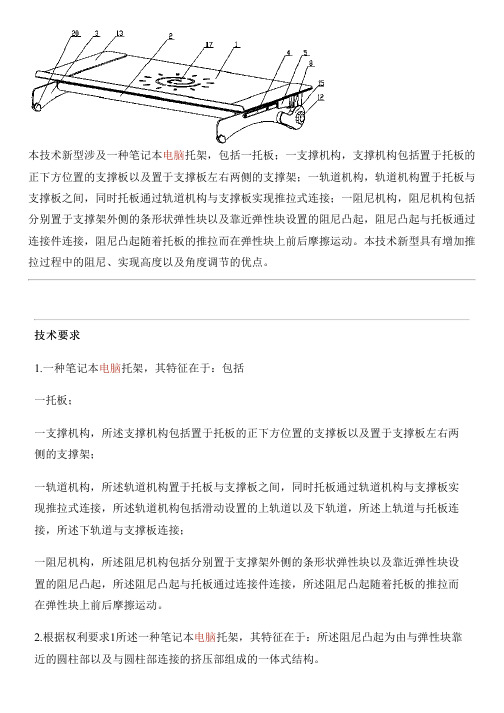

本技术新型涉及一种笔记本电脑托架，包括一托板；一支撑机构，支撑机构包括置于托板的正下方位置的支撑板以及置于支撑板左右两侧的支撑架；一轨道机构，轨道机构置于托板与支撑板之间，同时托板通过轨道机构与支撑板实现推拉式连接；一阻尼机构，阻尼机构包括分别置于支撑架外侧的条形状弹性块以及靠近弹性块设置的阻尼凸起，阻尼凸起与托板通过连接件连接，阻尼凸起随着托板的推拉而在弹性块上前后摩擦运动。

本技术新型具有增加推拉过程中的阻尼、实现高度以及角度调节的优点。

技术要求1.一种笔记本电脑托架，其特征在于：包括一托板；一支撑机构，所述支撑机构包括置于托板的正下方位置的支撑板以及置于支撑板左右两侧的支撑架；一轨道机构，所述轨道机构置于托板与支撑板之间，同时托板通过轨道机构与支撑板实现推拉式连接，所述轨道机构包括滑动设置的上轨道以及下轨道，所述上轨道与托板连接，所述下轨道与支撑板连接；一阻尼机构，所述阻尼机构包括分别置于支撑架外侧的条形状弹性块以及靠近弹性块设置的阻尼凸起，所述阻尼凸起与托板通过连接件连接，所述阻尼凸起随着托板的推拉而在弹性块上前后摩擦运动。

2.根据权利要求1所述一种笔记本电脑托架，其特征在于：所述阻尼凸起为由与弹性块靠近的圆柱部以及与圆柱部连接的挤压部组成的一体式结构。

3.根据权利要求1或2所述一种笔记本电脑托架，其特征在于：所述连接件为开口朝向弹性块的U型状结构，所述阻尼凸起置于连接件以及弹性块之间且阻尼凸起的圆柱部的上下端与连接件的上下端分别通过螺栓连接，所述螺栓与圆柱部的轴向中心偏心设置。

4.根据权利要求1所述一种笔记本电脑托架，其特征在于：所述支撑架的后侧外端面设有高度调节组。

5.根据权利要求4所述一种笔记本电脑托架，其特征在于：所述高度调节组包括置于支撑架后侧外端面的相互卡合设置的限位环、调节块，所述限位环卡合设置在调节块内且限位环与调节块相接触的端面为齿轮状凹凸面，所述限位环、调节块通过调节螺栓与支撑架连接。

本技术公开了一种笔记本电脑架，包括底板，前后拉动夹块将电脑卡住，夹头将电脑和转动板卡紧，挡块防止电脑倾斜后下滑，当调节电脑倾斜度时，旋动第二旋钮，第二旋钮带动推动杆进行转动，螺纹块转动推动推动座进行转动，使电脑倾斜，调节适应的角度，通过升降机构可以适应在不同高度的需求，增加支撑架的强度，功能被扩展，可以作为一种桌子使用，方便使用者使用，保护使用者视力以及脊椎，减少出现职业病的风险。

技术要求1.一种笔记本电脑架，包括底板，其特征在于：所述底板上侧设有可以上下高度调节的升降机构，所述升降机构包括支撑板，所述支撑板底部端面上滑动配合安装第一滑座，所述底板顶部端面上滑动配合安装第二滑座，所述第二滑座与所述第一滑座之间铰接安装四根辅助升降的辅助杆，所述支撑板底部端面上固定安装将前后所述支撑板固定在一起的连接板，所述连接板底部端面上固定安装第一螺纹套，所述第一螺纹套内螺纹配合安装第二螺纹套，所述第二螺纹套内螺纹配合安装第一螺纹轴，所述第二螺纹套顶部端面上螺纹固定安装防止所述第一螺纹轴与所述第二螺纹套脱离配合的限位螺栓，所述第一螺纹轴与所述支撑块转动安装，所述第一螺纹轴上固定安装第一齿轮，所述底板顶部端面固定安装支撑块，所述支撑块内设有齿轮腔，所述齿轮腔右侧内壁与所述支撑块右侧端面之间转动配合安装旋钮轴，所述旋钮轴左侧端面上固定安装第二齿轮，所述第二齿轮与所述第一齿轮啮合，所述旋钮轴右侧端面上固定安装第一旋钮，通过旋动所述第一旋钮，使所述第一螺纹轴转动，所述第一螺纹轴转动可以推动所述连接板上下运动调节高度，所述连接板顶部端面上固定安装转轴，所述转轴上转动配合安装转动板，所述转动板内设有可以调节电脑倾斜的倾斜机构，所述倾斜机构包括设置在所述转动板上开口向上的倾斜槽，所述倾斜槽前后内壁之间转动配合安装可以放置电脑的放置板，所述放置板底壁上固定安装推动座，所述倾斜槽前后内壁之间转动配合安装可以推动所述放置板倾斜的推动杆，所述推动杆与所述推动座滑动配合安装，所述倾斜槽底壁上设有与所述倾斜槽相连通的滑槽，所述倾斜机构还包括转动配合安装在所述倾斜槽左右内壁之间的第二螺纹轴，所述第二螺纹轴上螺纹配合安装螺纹块，所述螺纹块与所述滑槽滑动配合安装，所述螺纹块上铰接安装控制所述推动杆转动的控制杆，所述控制杆与所述推动杆铰接安装。

本技术新型涉及平板电脑支架技术领域，公开了一种调节式平板电脑支架，包括U形支撑架、U形限位架、U形调节架，U形支撑架、U形限位架、U形调节架的两端延伸形成连接耳片，连接耳片上设有通孔，U形支撑架、U形限位架、U形调节架两端的连接耳片分别通过调节螺栓、调节螺母连接，调节螺母的外侧固定有调节套，所述的U形限位架的底部弯折形成限位钩；调节螺栓与连接耳片之间设有限位垫片，调节螺栓与连接耳片之间设有限位垫片，限位垫片中心设有矩形孔，调节螺栓的螺柱末端截面呈矩形，限位垫片的一侧边缘设有若干卡在连接耳片周围的限位卡脚。

因此，本技术新型具有能调节平板电脑倾斜角度，使用更加方便的有益效果。

技术要求1.一种调节式平板电脑支架，其特征是，包括U形支撑架、U形限位架、U形调节架，所述的U形支撑架、U形限位架、U形调节架的两端延伸形成连接耳片，连接耳片上设有通孔，U形支撑架、U形限位架、U形调节架两端的连接耳片分别通过调节螺栓、调节螺母连接，调节螺母的外侧固定有调节套，所述的U形限位架的底部弯折形成限位钩。

2.根据权利要求1所述的调节式平板电脑支架，其特征是，所述的U形支撑架、U形限位架、U形调节架的外侧套设有胶套。

3.根据权利要求1或2所述的调节式平板电脑支架，其特征是，所述的调节螺栓与连接耳片之间设有限位垫片，限位垫片中心设有矩形孔，所述的调节螺栓的螺柱末端截面呈矩形，所述的限位垫片的一侧边缘设有若干卡在连接耳片周围的限位卡脚。

4.根据权利要求1或2所述的调节式平板电脑支架，其特征是，所述的U形调节架上还设有U形辅助限位架，所述的U形辅助限位架的两端分别设有两个卡接套，所述卡接套上设有连接孔，卡接套的侧面设有用于和U形调节架连接的卡接槽，所述的U形辅助限位架的两端分别依次穿过两个卡接套，U形辅助限位架上位于两个卡接套之间的部位设有限位环，所述的限位环与卡接套之间设有压簧，U形辅助限位架的底部弯折形成辅助限位钩。

说明书调节式平板电脑支架技术领域本技术新型涉及平板电脑支架技术领域，尤其涉及一种调节式平板电脑支架。

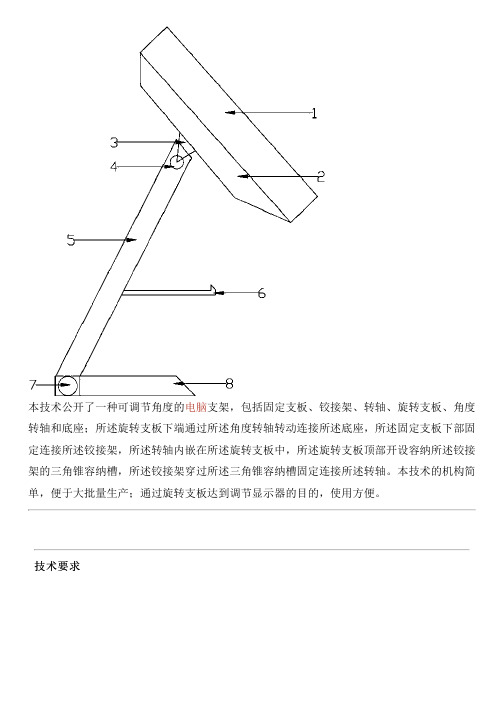

本技术公开了一种可调节角度的电脑支架，包括固定支板、铰接架、转轴、旋转支板、角度转轴和底座；所述旋转支板下端通过所述角度转轴转动连接所述底座，所述固定支板下部固定连接所述铰接架，所述转轴内嵌在所述旋转支板中，所述旋转支板顶部开设容纳所述铰接架的三角锥容纳槽，所述铰接架穿过所述三角锥容纳槽固定连接所述转轴。

本技术的机构简单，便于大批量生产；通过旋转支板达到调节显示器的目的，使用方便。

技术要求1.一种可调节角度的电脑支架，其特征在于，包括固定支板（2）、铰接架（3）、转轴（4）、旋转支板（5）、角度转轴（7）和底座（8）；所述旋转支板（5）下端通过所述角度转轴（7）转动连接所述底座（8），所述固定支板（2）下部固定连接所述铰接架（3），所述转轴（4）内嵌在所述旋转支板（5）中，所述旋转支板（5）顶部开设容纳所述铰接架（3）的三角锥容纳槽，所述铰接架（3）穿过所述三角锥容纳槽固定连接所述转轴（4）。

2.根据权利要求1所述的一种可调节角度的电脑支架，其特征在于，包括储纳架（6），所述储物架（6）横向固定连接所述旋转支板（5），所述储物架（6）内开设储物槽。

3.根据权利要求1所述的一种可调节角度的电脑支架，其特征在于，所述转轴（4）、所述角度转轴（7）材质为金属。

4.根据权利要求1所述的一种可调节角度的电脑支架，其特征在于，所述旋转支板（5）材质为透明的亚克力材质。

5.根据权利要求1所述的一种可调节角度的电脑支架，其特征在于，所述转轴（4）可旋转角度为0~60°。

6.根据权利要求1所述的一种可调节角度的电脑支架，其特征在于，所述角度转轴（7）可旋转角度为0~90°。

技术说明书一种可调节角度的电脑支架技术领域本技术涉及一种可调节角度的电脑支架，属于电脑支架技术领域。

背景技术现有技术中的电脑支架结构简单，不能够调节角度，而且功能单一，实用性不强。

技术内容本技术所要解决的技术问题是克服现有技术的缺陷，提供一种可调节角度的电脑支架。

一种可调节高度与角度的电脑支架。

其特征在于：基座上部设有若干沿其长度方向间隔布置的第一定位结构，且基座上部的前端设有第一连接件；固定面板设置在基座上方，固定面板底部的后前两端分别设有第二连接件、第三连接件；第一支撑架的下端与第一连接件铰接；第二支撑架上设有若干沿其长度方向间隔布置的第二定位结构，第二支撑架的中间端与第一支撑架的上端铰接，第二支撑架的上端与第三连接件铰接，第二支撑架的下端能与第一定位结构定位配合；第三支撑架的上端与第二连接件铰接，第三支撑架的下端能与第二定位结构定位配合。

其优点在于不仅方便对高度、角度进行调节，而且整体稳定性更好，不会晃动。

技术要求1.一种可调节高度与角度的电脑支架，其特征在于：包括基座（4），所述基座（4）上部设有若干沿其长度方向间隔布置的第一定位结构，且基座（4）上部的前端设有第一连接件（1）；固定面板（5），设置在基座（4）上方，所述固定面板（5）底部的后端及前端分别设有第二连接件（2）、第三连接件（3）；第一支撑架（6），所述第一支撑架（6）的下端与第一连接件（1）铰接；第二支撑架（7），所述第二支撑架（7）上设有若干沿其长度方向间隔布置的第二定位结构，所述第二支撑架（7）的中间端与第一支撑架（6）的上端铰接，所述第二支撑架（7）的上端与第三连接件（3）铰接，所述第二支撑架（7）的下端能与第一定位结构定位配合；第三支撑架（8），所述第三支撑架（8）的上端与第二连接件（2）铰接，所述第三支撑架（8）的下端能与第二定位结构定位配合。

2.根据权利要求1所述的可调节高度与角度的电脑支架，其特征在于：所述第一支撑架（6）包括两个左右分布的第一支撑板（61）以及连接两个第一支撑板（61）的第一横板（62）；所述第二支撑架（7）包括两个左右分布的第二支撑板（71）以及连接两个第二支撑板（71）的第二横板（72）；所述第三支撑架（8）包括两个左右分布的第三支撑板（81）以及连接两个第三支撑板（81）的第三横板（82）。

本技术新型公开了一种可调节的笔记本电脑支撑架，包括放置面板和调节杆组件，笔记本电脑置于放置面板上；调节杆组件包括第一调节杆和第二调节杆，第一调节杆的上端和第二调节杆的上端分别与放置面板的下侧铰接，第二调节杆的侧面设有若干调节卡齿，调节杆组件打开状态时，第一调节杆的下端卡在调节卡齿上。

本技术新型通过将第一调节杆放置在调节卡齿的不同齿位上，放置面板就能获得不同的倾斜角度，实现笔记本电脑的屏幕获得不同的抬升高度，使使用人员获得更舒适的工作视角。

技术要求1.一种可调节的笔记本电脑支撑架，其特征在于，包括放置面板和调节杆组件，笔记本电脑置于所述放置面板上；所述调节杆组件包括第一调节杆和第二调节杆，所述第一调节杆的上端和所述第二调节杆的上端分别与所述放置面板的下侧铰接，所述第二调节杆的侧面设有若干调节卡齿，所述调节杆组件打开状态时，所述第一调节杆的下端卡在所述调节卡齿上。

2.根据权利要求1所述的可调节的笔记本电脑支撑架，其特征在于，所述第一调节杆通过第一活动轴与所述放置面板连接，所述第二调节杆通过第二活动轴与所述放置面板连接。

3.根据权利要求2所述的可调节的笔记本电脑支撑架，其特征在于，所述第一活动轴位于所述第二活动轴的后侧。

4.根据权利要求1所述的可调节的笔记本电脑支撑架，其特征在于，所述第一调节杆的长度小于所述第二调节杆的长度。

5.根据权利要求1所述的可调节的笔记本电脑支撑架，其特征在于，所述第一调节杆的下端设有尖部，所述尖部卡在所述调节卡齿上。

技术说明书一种可调节的笔记本电脑支撑架技术领域本技术新型涉及笔记本电脑支撑领域，具体的说，是涉及一种可调节的笔记本电脑支撑架。

背景技术笔记本电脑携带方便，因此得到了广泛的应用，无论是学习还是办公，人们在外出旅游出差的时候也会选择携带笔记本电脑，由于笔记本电脑本身设计所限，电脑屏幕都处于低于使用者眼睛的高度，使得人们在使用笔记本电脑时都需要低头俯视，长期低头俯视不利用人们健康，此时就需要笔记本电脑支撑架来帮助调节笔记本电脑屏幕的高度从而获得一个舒适的视角。

本技术公开了一种可旋转伸缩的电脑架，包括底座，所述底座的一侧通过第一弹簧连接第一支板，所述底座的两端均对称设有固定片，所述固定片上设有若干等距的卡口，所述第一支板上设有与卡口对应的卡块，所述第一支板通过转轴转动连接第二支板，所述第二支板通过支杆转动连接放置板，所述上设有与对应的放置槽，所述支杆位于第二支板相对的内侧壁的一端，所述放置板上等距设有与支杆对应的凹槽。

本技术中通过支杆来调节角度、转轴来调节方向以及卡块和卡口的位置来调节高度，有效的调整我们在使用电脑时不正确的习惯和坐姿，从而保护了我们的颈椎和眼睛。

技术要求1.一种可旋转伸缩的电脑架，包括底座（7），其特征在于，所述底座（7）的一侧通过第一弹簧（15）连接第一支板（5），所述底座（7）的两端均对称设有固定片（6），所述固定片（6）上设有若干等距的卡口，所述第一支板（5）上设有与卡口对应的卡块（14），所述第一支板（5）通过转轴（13）转动连接第二支板（12），所述第二支板（12）通过支杆（2）转动连接放置板（8），所述第二支板（12）上设有与放置板（8）对应的放置槽，所述支杆（2）位于第二支板（12）相对的内侧壁的一端，所述放置板（8）上等距设有与支杆（2）对应的凹槽，所述放置板（8）远离（2）的一侧与放置槽的内侧壁转动连接，所述放置板（8）的两侧均转动连接有第一铁片（3），所述第一铁片（3）远离放置板（8）的一端转动连接有固定块，所述第二支板（12）上设有与固定块对应的滑轨（4），所述固定块上螺纹连接有锁紧螺钉，所述滑轨（4）的内底部等距设有多个与锁紧螺钉对应的锁紧槽，所述第一铁片（3）远离支杆（2）的一侧设有第三铁片（10），所述第三铁片（10）的一端与放置板（8）转动连接，所述第三铁片（10）远离放置板（8）的一端转动连接有滑块（11），所述滑块（11）与滑轨（4）滑动连接，所述滑块（11）远离第三铁片（10）的一侧转动连接有第二铁片（9），所述第二铁片（9）远离滑块（11）的一端与第一铁片（3）转动连接，所述放置板（8）上设有安装口，所述安装口内固定连接有散热网板（16），所述安装口相对的两个内侧壁均对称设有夹板（18），所述夹板（18）通过多个第二弹簧（19）与安装口的内侧壁连接，所述夹板（18）远离第二弹簧（19）的一侧固定粘接有防滑层（17），所述夹板（18）远离防滑层（17）的一侧固定连接有连接杆，所述连接杆远离夹板（18）的一侧贯穿安装口并固定连接有把手（1）。

图片简介:本技术介绍了一种配备有可调节式扶手的电脑椅，包括头枕、底盘、扶手、坐垫和靠背支架，所述头枕的下端安装有活动架，所述活动架的下端设置有靠背支架，且靠背支架上安装有靠背布，所述靠背布的左方安装有腰枕，且靠背支架的下端设置有活动转轴，所述活动转轴上设置有角度调节旋钮，且活动转轴的右端安装有底盘，所述底盘的上方放置有坐垫，且底盘上安装有伸缩杆，所述伸缩杆上设置有推杆，所述底盘的下端设置有加厚金属环形扣和气压杆，且加厚金属环形扣上安装有脚垫。

本技术通过设置活动转轴、角度调节旋钮、底盘、坐垫、脚垫和靠背支架，多功能，多方位调节更舒适，实用性强，解决了扶手不可调节导致不舒服的问题。

技术要求1.一种配备有可调节式扶手的电脑椅，包括头枕（1）、底盘（6）、扶手（8）、坐垫（11）和靠背支架（17），其特征在于：所述头枕（1）的下端安装有活动架（2），所述活动架（2）的下端设置有靠背支架（17），且靠背支架（17）上安装有靠背布（3），所述靠背布（3）的左方安装有腰枕（18），且靠背支架（17）的下端设置有活动转轴（4），所述活动转轴（4）上设置有角度调节旋钮（5），且活动转轴（4）的右端安装有底盘（6），所述底盘（6）的上方放置有坐垫（11），且底盘（6）上安装有伸缩杆（9），所述伸缩杆（9）开设有凹槽（19），且凹槽（19）内部设置有推杆（10），所述伸缩杆（9）的下方安装有固定底座（20），且伸缩杆（9）的上端安装有扶手（8），所述底盘（6）的下端设置有加厚金属环形扣（12）和气压杆（7），且加厚金属环形扣（12）上安装有脚垫（13），所述气压杆（7）上安装有升降调节把手（14），且气压杆（7）的下端设置有支撑架（15），所述支撑架（15）的下端安装有万向轮（16）。

2.根据权利要求1所述的一种配备有可调节式扶手的电脑椅，其特征在于：所述靠背支架（17）通过活动转轴（4）与底盘（6）转动连接。

3.根据权利要求1所述的一种配备有可调节式扶手的电脑椅，其特征在于：所述加厚金属环形扣（12）与脚垫（13）滑动连接。
