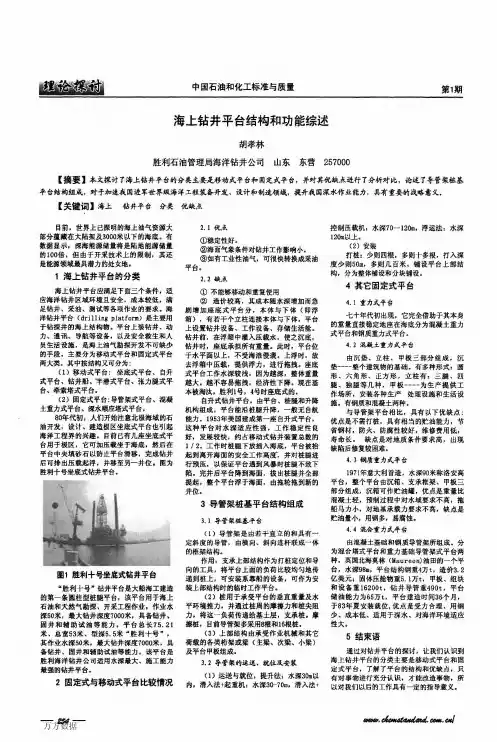

海上钻井平台概述

各类海洋油井平台概述海洋石油钻采设备是海上油气田钻井与采油所用的工具和装备，它的种类繁多包罗万象，但归纳起来大体可以分为四类：1．海洋石油钻井平台；2.海洋石油采油平台；3.水上钻井机械设备；4.水下钻井机械设备。

本文主要介绍前两类，即：海洋石油钻井平台及海洋石油采油平台。

主要分为移动式平台和固定式平台两大类。

其中按结构又可分为：（1）移动式平台：坐底式平台、自升式平台、钻井船、半潜式平台（SEMI）、张力腿式平台(TLP)、牵索塔式平台、浮式生产处理系统（FPSO）、筒状平台（SPAR）。

（2）固定式平台：导管架式平台、混凝土重力式平台、深水顺应塔式平台。

移动式平台坐底式钻井平台坐底式钻井平台又叫钻驳或插桩钻驳，适用于河流和海湾等30米以下的浅水域。

坐底式平台有两个船体，上船体又叫工作甲板，安置生活舱室和设备，通过尾郡开口借助悬臂结构钻井；下部是沉垫，其主要功能是压载以及海底支撑作用，用作钻井的基础。

两个船体间由支撑结构相连。

这种钻井装置在到达作业地点后往沉垫内注水，使其着底。

因此从稳性和结构方面看，作业水深不但有限，而且也受到海底基础(平坦及坚实程度)的制约。

所以这种平台发展缓慢。

然而我国渤海沿岸的胜利油田、大港油田和辽河油田等向海中延伸的浅海海域，潮差大而海底坡度小，对于开发这类浅海区域的石油资源，坐底式平台仍有较大的发展前途。

目前已有几座坐底式平台用于极区，它可加压载坐于海底，然后在平台中央填砂石以防止平台滑移，完成钻井后可排出压载起浮，并移至另一井位。

自升式钻井平台自升式钻井平台被设计成为驳船的模样，具有可以升降的可延伸到海底的桩腿。

虽然有些设计能使其在海深500英尺（152米）的海域工作，但通常用于海深400英尺（122米）的地方，适合于近海。

其移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到目的地。

到达钻井目的地后，工作时桩腿下放插入海底，平台及平台上所有的钻井设备及其他器械被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。

肥厚型梗阻性心肌病患者行化学消融术后症状复发再次行化学消融疗效观察李成洋;李占全;苏昊;石蕴琦;罗德锋【摘要】目的:总结肥厚型梗阻性心肌病(HOCM)患者行经皮室间隔心肌化学消融术(PTSMA)术后症状复发再次行PTSMA的近期(≤30天)疗效及安全性.方法:对1998-07至2013-06在我院实施PTSMA治疗术后症状复发患者的临床资料和PTSMA结果进行回顾性分析,总结两次行PTSMA的近期疗效和术中、术后近期(≤30天)并发症的发生情况,探讨HOCM患者行PTSMA术后症状复发再次行PTSMA的疗效及安全性.结果:接受PTSMA治疗的HOCM患者中术后症状复发再次接受PTSMA治疗的患者7例,第一次PTSMA术后比术前静息及早搏后左心室流出道压力阶差(LVOTPG)明显下降[(16.00±16.69)mmHg vs(66.29±27.26)mmHg;(46.43±28.39) mmHg vs (125.71±32.59) mmHg],第二次PTSMA术后比术前静息及早搏后LVOTPG亦明显下降[(12.57±10.94)mmHg vs (60.86±43.65) mmHg;(50.43±35.66)mmHg vs (123.29±42.22)mmHg],差异均有统计学意义(P＜0.05～0.001);第二次与第一次PTSMA术前、术后静息及早搏后LVOTPG变化值比较无明显差异[Δ(48.29±36.71) mmHgvsΔ(50.29±25.96) mmHg,P=0.908;Δ(72.86±26.40) mmHg vsΔ(79.29±18.80) mmHg,P=0.609].两次PTSMA手术患者的总并发症发生率无明显差异(P=1.000).结论:在PTSMA术后症状再次复发的部分HCOM患者再次行PTSMA可行.【期刊名称】《中国循环杂志》【年(卷),期】2013(028)008【总页数】3页(P611-613)【关键词】心肌病,肥厚型梗阻性;经皮室间隔心肌化学消融术;复发【作者】李成洋;李占全;苏昊;石蕴琦;罗德锋【作者单位】110016辽宁省沈阳市,辽宁省人民医院心血管内科;110016辽宁省沈阳市,辽宁省人民医院心血管内科;110016辽宁省沈阳市,辽宁省人民医院心血管内科;110016辽宁省沈阳市,辽宁省人民医院心血管内科;110016辽宁省沈阳市,辽宁省人民医院心血管内科【正文语种】中文【中图分类】R541目前经皮室间隔心肌化学消融术（PTSMA）是治疗肥厚型梗阻性心肌病（HOCM）的有效方法[1-5]之一。

海洋平台海洋平台概述海洋平台是在海洋上进行作业的场所，是海洋石油钻探与生产所需的平台。

海洋平台从功能上分有钻井平台、生产平台、生活服务平台、储油平台等。

从型式及原理上分有，桩基式、坐底式、重力式、自升式、半潜式、张力腿式、竖筒平台等多种，桩基式、坐底式、重力式平台用于浅水海域，而从世界范围来讲浅水海域的海洋油气资源已很有限，各国和石油公司已将目光瞄准深海油田，自升式、半潜式、张力腿式、竖筒式等类型的海洋平台成为目前海洋工程领域的热点，下面主要介绍这四种类型的平台。

1 自升式钻井平台Jack-up Platform（Self-elevating Platform）自升式平台由平台体和可以升降的桩腿组成，作业时桩腿支撑在海底，平台升起离开水面一定高度，因此只有桩腿受到波浪和海流的作用，受到的外界负荷较小。

自升式平台的作业水深按作业水域的要求确定，但通常不超过90m。

大多数自升式平台是非自航平台。

拖航时，平台浮在水面上，桩腿高高升起，此时平台如同一艘驳船，应符合各种规则、规范对非自航船舶在海上拖航时，包括完整稳性和破舱稳性及干舷等各种要求。

到达井位后，桩腿下降插入海底，平台升起，进行钻井作业。

现今的自升式平台桩腿数为３根或４根，深水平台采用３条桁架式桩腿。

自升式平台的升降结构主要有两种型式，即液压插销式升降结构和齿轮条式升降结构。

自升式平台的布置与其形状有关，三角形平台的井架总是布置在某一边的中部，而生活区布置在与该边相对的角端，直升机平台则设在靠近生活区附近，矩形平台则将井架与生活区布置在相对的两端边处。

井架及其底座通常为可移动式，拖航时移至平台中间以减少平台的纵倾。

新型的自升式平台，有的将井架及其底座设置在伸至平台外面的悬臂梁上。

由于自升式平台可适用于不同海底土壤条件和较大的水深范围，移位灵活方便，拖船可以轻松把它从一个地方拖移到另一个地方，因而得到了广泛的应用。

目前，在海上移动式钻井平台中它仍占绝大多数。

海上钻井平台的简单介绍如上图，海上平台可以分为固定式（Fixed)和移动式(MODU)两大类：常见的固定包括水泥坐底式，导管架式和顺应塔架式。

顾名思义这几种平台都是固定在海床上的某个位置不动的。

移动式包括半潜式、钻井船、张力腿平台/立柱式生产平台，钻井驳船/支持船和自升式钻井平台。

平台的建造不是随便出门找几百个民工和氧气把子就能做了，中间涉及很多法定流程。

这里就只重点介绍2个组织：1）IMO （国际海事组织）——（这里对照着写好累啊，擦！）车有车牌号，船有船牌号，IMO就是管发号的。

它不但发号，也发文。

发什么文? 当然是发一堆条条款款下来，让你照着做啊。

不照着做，那你也就别想拿号了。

这里随手截图一张，其中是一部分所谓的“As a minimum the Vessel shall comply with the following:”IMO这，IMO那，IMO什么的是不是有很多！！！！！这还只是minimum, 船东经常还会根据船今后的作业区域，提出其他的规范要求。

2) Class（船级社）海上平台在建造的时候，都要遵照一定的行业标准，并取得船级社的认可。

首先得找船级社把船归归类（见上图MODU下面那几个五星后面的分类），每一类都有每一类的具体要求，比如对了，在平台建造项目中，比较火的是ABS（美国船级社）, CCS（中国船级社）和DNV（挪威船级社）这3家。

一条船，可以入选择双重入级（一个人，两本护照，护照越多签证越好签）船级社在平台的建造过程中会一直跟踪参与，包括初期的设计审图，前期的设备取证，中期的分段建造，后期的下水联调等等。

如果你造得够好，平时把船级社的大神们伺候舒服了，最后船级社就给发证了……什么 FCM, R HM, RA, RHM ！#！@&#！～这里不纠结了，反正就是一堆证。

其中有些证就跟审车证一样，隔1，2年还得回来换一次。

好鸟，建造的就先说这些，具体就不讲了。

绕回来继续看平台的类型先看Cement Platform这里一定要讲一讲Troll-A，这个挪威水泥大海怪接近500米高的一个东西………………干重60多万吨………… 咳咳……呼吸困难啊……这类东西简称CONDEEP……come deep.....太邪恶了......X_X下面的一簇小罐子是用来打压载水的，大概能打入120万吨海水，这样才能在海底坐稳。

海上钻井知识点总结图解一、海上钻井的概述海上钻井是指在海洋中进行的石油和天然气勘探的行为。

海上钻井通常会利用专门的船舶和平台进行，有时也会利用陆地设备来进行海上的钻井活动。

海上钻井通常会选择在陆地附近的沿海地区设立，这样可以减少物资和人员的运输成本。

二、海上钻井的准备工作1. 海上地质勘探在进行海上钻井之前，首先需要进行海底地质勘探工作。

这包括使用声纳，地震测量等手段，对海底形态和沉积物进行详细的调查和分析。

这些数据对于确定钻井地点和设计钻井方案非常重要。

2. 钻井平台的选择钻井平台是进行海上钻井的重要设备，其选择将直接影响到钻井作业的效率和安全性。

常见的海上钻井平台包括半潜式钻井平台、合肋钻井平台和钻井船等，每种平台都有其适用的环境和作业条件。

3. 钻井设备的准备在进行海上钻井作业之前，需要确保钻井设备的完好和准备工作。

这包括检查钻井管、扩大器、钻头等设备，确保其符合技术要求和安全规定。

4. 海上钻井作业的公共设施海上钻井作业需要船舶和平台上的人员有一个良好的生活和工作环境，因此需要准备好公共设施如餐厅、医务室、住所等，以确保人员的生活和工作安全。

三、海上钻井的作业流程1. 钻井井位的确定在进行海上钻井作业之前，需要确定钻井井位。

这需要根据地质勘探数据，选择合适的位置进行钻井。

这一过程需要考虑到海床情况、地震活动、海流等因素。

2. 钻井管的安装一般情况下，海上钻井作业会选择使用海底定位装置来固定钻井平台或船舶的位置，然后通过下沉钻井管的方式来进行钻井作业。

3. 钻井作业在确定好井位和安装好钻井管后，就可以开始进行实际的钻井作业。

这个阶段主要包括设置井口设备、进行钻井、取心和记录等操作。

4. 钻井液的应用在进行钻井作业时，需要使用钻井液来冷却钻头、防止井壁塌方以及输送钻屑等。

正确选择和应用钻井液是海上钻井作业的关键环节之一。

5. 钻井井筒的评价和固定在完成钻井作业之后，需要对钻井井筒进行评价，确定油气资源的储量和品质，然后再进行井筒的固定，以确保后续可以顺利进行生产作业。

第二章海上钻井平台§2--1 海上各类钻井平台简介一、桩基式固定平台固定平台是借助导管架固定在海底的一个高出水面的建筑物，上面铺设甲板，作为平台，用以放置钻井机械及设备。

1.固定平台分类（1）按导管架的结构型式分:有直桩式、直桩—斜桩式、联结式三种（2）按材料分:有木桩、混凝土桩、钢桩三种木桩(强度低，易腐烂)混凝土桩(强度低)钢桩(易腐蚀）（３）按打桩用的设施分:有带桩架、不带桩架两种前者通过打桩架打桩后，打桩架即作为导管架的组成部分后者需在驳船运送来的甲板上打桩，打桩后留下甲板固定好，驳船即离开。

（４）按钻井设备布置分:有带辅助船、不带辅助船两种。

前者将钻杆、套管、泥浆材料、水泥等器材存放在辅助船上，因而平台面积可缩小至15×302m。

后者需加大平台面积至16×402m，或采用多层式结构，分层布置设备，但因高度增加，稳定性差。

（5）按桩的数目分a.单桩腿b.三、四桩腿；c.多桩腿2.固定平台的建造：a. 预制导管架；b.移运到海上；c.打桩增大支撑：爆扩桩、倾斜桩d.架设上层建筑立柱式、桁架式3.平台升离高度：原则：最高潮位、最大浪高时，海水不能打到平台上计算： H=2/3最大浪高＋最高潮位＋1.5米4．固定平台的优缺点优点：１）稳定性好；２）海面气象条件对钻井工作影响小。

缺点：１）不能移运；２）造价高，适用水深有限，它的成本随水深增加而急剧增加。

二、坐底式钻井平台坐底式钻井平台：是一种具有沉垫（浮箱）的平台，借助沉垫可坐于海底，若漂浮海面则可拖航1．沉垫坐底式(1)沉垫（浮箱）钻井时，沉垫中注水，可坐于海底。

完井后，排水充气，平台升起，即可拖航。

沉垫（浮箱）有船舱型及浮筒型两种。

(2)工作平台有正方形、长方形、三角形三种型式，与中间支柱焊接相连。

一边有开口，以便于完井后移运，两侧安置吊梯或起重机，以便从辅助船上搬运器材。

(3)支柱一般采用金属衍架结构，与平台及沉垫相连接，它的高度随工作水深而定，约为20～30m。
