双轨探伤仪检测钢轨标准化作业

钢轨探伤标准化作业指导书钢轨探伤标准化作业指导书目次（一）手工检查 (3)（二）焊缝探伤 (7)（三）路轨探伤 (16)（四）数据回放 (27)2（一）手工检查仪器无法检查或探伤薄弱处所，正常探伤灵敏度条件下，回波显示和报警不正常，或正常回波不显示处所，应采用手工检查。

一、检查工具：手工检查弹簧锤、电筒、反光镜、钢尺、活动扳手等。

二、手工检查按照“一看、二敲、三照、四卸”的程序进行。

1、“看”（目视检查）（1）钢轨：全面观察钢轨表面状态、注意发现伤损钢轨所具有的特征，结合仪器综合判断钢轨有无伤损。

（2）辙叉：全面观察道岔各个部位，认真检查辙岔心薄弱处所和裂纹多发生部位。

32、“敲”（弹簧锤敲击检查）（1）用小锤敲击看所发现的可疑处或不良接头、道岔部位。

小锤的重量应根据轨型而定，P43轨用0.5kg小锤、P50轨用0.7kg小锤、P60轨用1.0kg小锤检查。

敲击时做到眼看跳动，耳听声音，手感振动，综合判断可疑处所伤损。

（2）发现伤损时应依据《铁路线路修理规则》中轻、重伤的判定标准进行判伤，并按要求打上相应的伤损标识，及时填写相应的伤损通知书，重伤钢轨应及时上报工务段调度，重伤通知书应及时交线路工区更换。

43、照（用镜子和电筒检查）（1）照轨头侧面、下颚及轨腰、螺孔、轨底，从镜子中观看裂纹，锈线或其他伤损特征。

（2）照叉趾和叉跟颚部。

4、卸（拆卸螺栓和夹板）用看、敲、照等方法检查后，发现有疑问不能确定时，应卸下螺栓或夹板进行检查。

钢轨探伤时需要拆检，应通知线路工区配合。

拆卸夹5板时，按更换夹板作业设置好防护方可进行拆卸作业。

6（二）焊缝探伤一、班前安全教育和技术交底1、点名、布置生产任务，对作业人员进行业务、安全知识教育和技术交底。

2、明确当日作业内容及作业要点、技术操作规程。

3、讲清当日作业区段的安全风险提示及风险卡控点。

二、检查探伤设备技术状态及防护备品1、检查各通道探头线及探头齐全，电源电压充足，确认仪器性能状态良好。

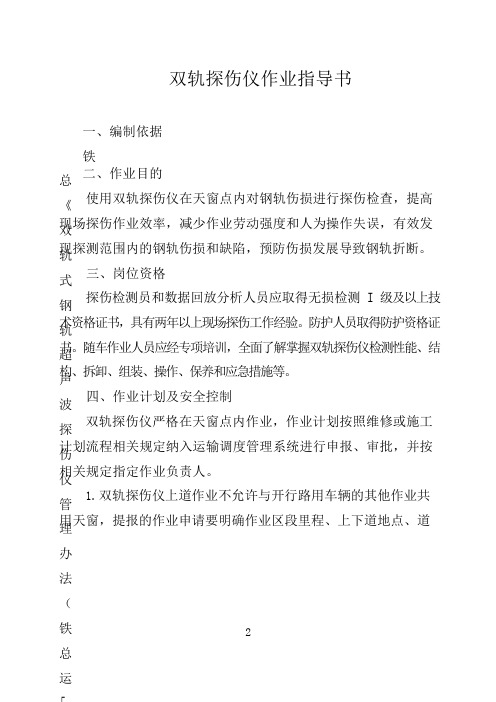

双轨探伤仪作业指导书一、编制依据铁总《双轨式钢轨超声波探伤仪管理办法（铁二、作业目的使用双轨探伤仪在天窗点内对钢轨伤损进行探伤检查，提高现场探伤作业效率，减少作业劳动强度和人为操作失误，有效发现探测范围内的钢轨伤损和缺陷，预防伤损发展导致钢轨折断。

三、岗位资格探伤检测员和数据回放分析人员应取得无损检测 I 级及以上技术资格证书，具有两年以上现场探伤工作经验。

防护人员取得防护资格证书。

随车作业人员应经专项培训，全面了解掌握双轨探伤仪检测性能、结构、拆卸、组装、操作、保养和应急措施等。

四、作业计划及安全控制双轨探伤仪严格在天窗点内作业，作业计划按照维修或施工计划流程相关规定纳入运输调度管理系统进行申报、审批，并按相关规定指定作业负责人。

1.双轨探伤仪上道作业不允许与开行路用车辆的其他作业共用天窗，提报的作业申请要明确作业区段里程、上下道地点、道2岔进路等。

双轨探伤仪作业计划不得与除工务外其它专业共用天窗，与双轨探伤仪共用天窗的换轨、机械捣固等阻碍双轨探伤仪通行的作业项目必须在双轨探伤仪通过后方可上道作业，其它作业项目应在双轨探伤仪到达作业地点前 200 米下道避让。

双轨探伤仪最高运行速度不大于 20km/h，检测时区间速度不大于15km/h，过岔速度不大于5km/h，运行中停车制动距离不大于30m。

遇小半径曲线、长大坡道或轨面状态不良等地段，应适当降低作业速度。

2.普速铁路天窗时间单线地段每次不应少于 90min ，双线地段每次不应少于 120min。

高速铁路天窗时间每次不应少于180min。

各单位应按照审批的天窗时长合理确定作业区段长度和上下道地点（作业计划可按“两站一区间”或“一站两区间”进行申报，天窗计划内容应有“线路维修、钢轨探伤检查”项目）。

双轨探伤仪使用应提前一天向段调度值班室申请并得到承认。

3.V形天窗作业封锁时，严格执行《普速铁路工务安全规则》第3.2.3 条规定。

邻线来车速度≤160km/h 时，本线可不下道，但须停止作业，加强瞭望;邻线来车速度>160km/h 的线路，V 形天窗禁止使用双轨探伤仪。

双轨式钢轨超声波探伤仪轮式探头有效提高钢轨伤损检出率施工工法双轨式钢轨超声波探伤仪轮式探头有效提高钢轨伤损检出率施工工法一、前言随着铁路运输的发展，钢轨的安全性和可靠性成为了重要的考量因素。

钢轨的伤损对铁路运行安全和效率造成严重影响，因此钢轨的定期检测和维护显得尤为重要。

本篇文章将介绍一种采用双轨式钢轨超声波探伤仪轮式探头的施工工法，能够有效提高钢轨伤损的检出率，保障铁路运输的安全和可靠。

二、工法特点双轨式钢轨超声波探伤仪轮式探头施工工法具有以下特点：1）使用先进的超声波探伤技术，能够高效准确地检测钢轨内部的伤损情况；2）采用轮式探头，能够在运行过程中连续对钢轨进行探测，提高了施工效率；3）可以对钢轨的整个断面进行全面的检测，减少漏检和误检的可能性；4）施工工法简便易行，操作方便，适用于各种不同类型的铁路线路。

三、适应范围该工法适用于各种不同类型的铁路线路，包括高速铁路、普速铁路、地铁等。

无论是新建铁路的施工过程中，还是既有线路的维护过程中，都可以采用该工法进行钢轨伤损检测。

四、工艺原理双轨式钢轨超声波探伤仪轮式探头工法的工艺原理是基于超声波的传播特性和回波分析原理。

超声波通过钢轨内部传播时，会受到钢轨内部伤损的反射或散射，利用接收到的超声波回波信号进行分析，可以准确判断钢轨的伤损情况。

具体的，施工工法与实际工程之间的联系是通过双轨式钢轨超声波探伤仪进行实时控制和数据采集。

施工过程中，超声波探伤仪的轮式探头与钢轨接触，随着车辆的行驶，探头以一定的速度对钢轨进行检测。

超声波探伤仪将接收到的回波信号转化为数字信号，并通过算法对信号进行分析和处理，得出钢轨伤损的具体情况。

五、施工工艺施工工法包括以下几个施工阶段：1）准备阶段：确定施工路段和施工时间，并对超声波探伤仪和探头进行检查和校准。

2）安装阶段：将超声波探伤仪安装在铁路车辆上，保证探头与钢轨的充分接触。

3）检测阶段：随着车辆的行驶，探头对钢轨进行连续的检测，并将检测结果记录下来。

双轨探伤仪检测钢轨标准化作业双轨探伤仪是一种用于检测钢轨内部缺陷的设备，可以有效地发现钢轨的裂纹、脱落、断面变形等问题，保障铁路运输的安全。

在进行双轨探伤仪检测钢轨的作业时，需要遵循一定的标准化操作流程和作业规范，以确保检测结果准确可靠。

进行双轨探伤仪检测钢轨之前，需要对设备进行检查和维护。

确保设备正常工作，传感器、探头、耦合剂等部件完好无损，并校准设备，以确保检测的准确性。

检查并确保工作环境的安全，包括检测区域的平整度、无杂物等。

在检测过程中，需要将双轨探伤仪沿着轨道移动，并将传感器接触到钢轨表面。

在移动过程中，需要保持匀速运动，并确保传感器和钢轨表面的良好接触，以确保信号的稳定和准确。

操作人员需要保持警觉，及时发现异常情况，如异常声音、震动等，并及时停机检修。

在进行钢轨检测时，需要注意避免磁性和电磁性物质的干扰。

在检测前，应清除钢轨表面的铁屑、灰尘等杂物。

对于可能存在干扰的情况，应及时采取相应的措施，如使用磁场屏蔽装置等。

还需注意设备的地线连接，以确保设备的稳定工作。

在检测过程中，应重点关注钢轨的关键部位，如交叉口、弯道、坡道等。

这些地方往往是钢轨出现缺陷的易发区域，需要加强检测和关注。

在钢轨的垂直和水平方向上都需要进行检测，确保检测结果的全面和准确。

在完成钢轨检测后，操作人员应及时记录检测数据，对发现的问题进行标记。

还需及时整理设备和清理工作现场。

确保设备的保存和维护，以便后续的使用。

双轨探伤仪检测钢轨的标准化作业是保障铁路运输安全的重要环节。

通过遵循操作流程和规范，可以提高检测结果的准确性和可靠性，为铁路运输的安全提供保障。

双轨探伤仪检测钢轨标准化作业1. 引言1.1 背景介绍钢轨是铁路运输系统中至关重要的组成部分，它承担着列车的重量和运行压力，直接关系到铁路运输的安全和稳定。

钢轨的质量问题一直是铁路管理部门和运营单位关注的焦点。

随着铁路运输的发展和技术的进步，钢轨的检测和维护也变得越来越重要。

双轨探伤仪的应用对于铁路运输系统的安全和稳定具有重要意义。

通过标准化作业，可以提升钢轨检测的质量和效率，及时发现和处理钢轨的缺陷，确保铁路运输的安全。

对双轨探测仪的标准化作业流程和检测方法进行研究和优化具有重要的实践意义和应用价值。

1.2 问题概述钢轨是铁路运输中的重要构成部分，承担着列车行驶所需的重要支撑作用。

由于长期受到列车的运行和外界环境的影响，钢轨表面常常会出现各种缺陷，如裂纹、疲劳损伤等。

这些缺陷如果不能及时发现和处理，就会对铁路运输的安全和可靠性造成严重的影响。

当前，传统的钢轨检测方法主要依靠人工目视检查和探伤仪器的单轨检测，存在着检测效率低、漏检率高等问题。

在这种情况下，引入双轨探伤仪进行钢轨检测，已成为提高检测效率和保障运输安全的重要手段。

然而, 目前在实际应用中，双轨探伤仪的检测作业仍存在一定的标准化不足。

如何规范双轨探伤仪的检测作业流程，提高钢轨检测的准确性和效率，成为当前亟待解决的问题之一。

本文将重点探讨双轨探伤仪检测钢轨标准化作业的意义和方法，旨在为铁路运输安全和可靠性提供更有力的保障。

1.3 研究意义钢轨是铁路运输的基础设施之一，其质量直接关系到铁路的安全和运行效率。

而钢轨的缺陷是常见的问题，如裂纹、疲劳等，这些缺陷如果得不到及时的检测和修复，将对铁路运输带来严重的安全隐患。

研究钢轨的标准化作业是非常有意义的。

通过引入双轨探伤仪进行钢轨检测，可以大大提高检测的精度和效率，不仅可以及时发现钢轨的缺陷，还可以对缺陷进行准确的定位和评估。

双轨探伤仪还能够对大面积进行扫描，从而减少人力和时间成本，提高作业效率。

双轨探伤仪作业指导书一、编制依据铁总《双轨式钢轨超声波探伤仪管理办法（铁二、作业目的使用双轨探伤仪在天窗点内对钢轨伤损进行探伤检查，提高现场探伤作业效率，减少作业劳动强度和人为操作失误，有效发现探测范围内的钢轨伤损和缺陷，预防伤损发展导致钢轨折断。

三、岗位资格探伤检测员和数据回放分析人员应取得无损检测 I 级及以上技术资格证书，具有两年以上现场探伤工作经验。

防护人员取得防护资格证书。

随车作业人员应经专项培训，全面了解掌握双轨探伤仪检测性能、结构、拆卸、组装、操作、保养和应急措施等。

四、作业计划及安全控制双轨探伤仪严格在天窗点内作业，作业计划按照维修或施工计划流程相关规定纳入运输调度管理系统进行申报、审批，并按相关规定指定作业负责人。

1.双轨探伤仪上道作业不允许与开行路用车辆的其他作业共用天窗，提报的作业申请要明确作业区段里程、上下道地点、道2岔进路等。

双轨探伤仪作业计划不得与除工务外其它专业共用天窗，与双轨探伤仪共用天窗的换轨、机械捣固等阻碍双轨探伤仪通行的作业项目必须在双轨探伤仪通过后方可上道作业，其它作业项目应在双轨探伤仪到达作业地点前 200 米下道避让。

双轨探伤仪最高运行速度不大于 20km/h，检测时区间速度不大于15km/h，过岔速度不大于5km/h，运行中停车制动距离不大于30m。

遇小半径曲线、长大坡道或轨面状态不良等地段，应适当降低作业速度。

2.普速铁路天窗时间单线地段每次不应少于 90min ，双线地段每次不应少于 120min。

高速铁路天窗时间每次不应少于180min。

各单位应按照审批的天窗时长合理确定作业区段长度和上下道地点（作业计划可按“两站一区间”或“一站两区间”进行申报，天窗计划内容应有“线路维修、钢轨探伤检查”项目）。

双轨探伤仪使用应提前一天向段调度值班室申请并得到承认。

3.V形天窗作业封锁时，严格执行《普速铁路工务安全规则》第3.2.3 条规定。

邻线来车速度≤160km/h 时，本线可不下道，但须停止作业，加强瞭望;邻线来车速度>160km/h 的线路，V 形天窗禁止使用双轨探伤仪。

双轨探伤仪检测钢轨标准化作业随着铁路运输的日益发展，铁路的安全运营成为了人们关注的焦点。

作为铁路运输的重要组成部分，钢轨的安全性和可靠性直接关系到铁路运输的安全和效率。

由于钢轨长期使用和受力环境的影响，钢轨的损坏和缺陷问题时有发生。

为了及时发现和解决这些问题，双轨探伤仪的标准化作业显得尤为重要。

双轨探伤仪是一种专门用于检测钢轨内部缺陷的设备，它能够通过探测技术和数据分析，发现钢轨内部的裂纹、疲劳、腐蚀等问题。

在铁路运输中，双轨探伤仪已经成为了一种常见的检测设备。

由于钢轨的长度和复杂性，双轨探伤仪的作业也面临着一些挑战，需要进行标准化作业。

双轨探伤仪的作业标准化需要统一的操作流程。

在实际的钢轨检测作业中，操作人员需要按照统一的操作流程进行作业，包括设备的设置、校准、检测、数据分析等步骤。

只有通过统一的操作流程，才能够保证检测结果的准确性和可靠性。

需要制定相关的标准和规范，对双轨探伤仪的操作流程进行详细的规范和要求，确保操作人员能够按照标准化的流程进行作业。

双轨探伤仪的作业标准化需要统一的数据处理和分析方法。

在进行钢轨检测的过程中，双轨探伤仪会产生大量的数据，这些数据需要经过处理和分析才能够得出准确的检测结果。

在实际的作业中，不同的操作人员可能会采用不同的数据处理和分析方法，导致检测结果的差异。

需要建立统一的数据处理和分析方法，明确数据的处理流程和分析标准，确保检测结果的一致性和可比性。

在制定双轨探测仪的标准化作业过程中，需要充分考虑到实际的作业环境和操作情况，确保标准化的作业要求能够符合实际的作业需求，并能够得到操作人员的支持和配合。

还需要不断对标准化的作业要求进行改进和完善，以适应新的技术和设备的发展，确保作业的质量和效率不断提升。

双轨探测仪的标准化作业对于保障铁路运输的安全和可靠性具有重要的意义。

通过制定统一的操作流程、数据处理和分析方法、维护和保养要求等方面的标准化，可以确保双轨探测仪的作业准确性和可靠性，为铁路运输的安全和高效提供保障。

双轨探伤仪检测钢轨标准化作业1. 引言1.1 双轨探伤仪检测钢轨标准化作业的重要性双轨探伤仪是一种高效、精密的设备，用于检测钢轨上的裂纹、疲劳损伤等缺陷，确保铁路运输的安全。

在铁路运输中，钢轨承担着重要的承载和传输作用，因此保证钢轨的完好性对于列车的正常运行至关重要。

通过双轨探伤仪的检测，可以及时发现钢轨上的缺陷问题，进行修复和处理，避免因为缺陷导致的事故发生，提高铁路运输的安全性和可靠性。

对钢轨进行定期检测和维护，可以延长钢轨的使用寿命，降低运营成本，提高运输效益。

双轨探伤仪检测钢轨标准化作业的重要性不仅体现在安全和经济方面，还有利于提升铁路运输的整体品质和竞争力。

只有确保钢轨的质量和完好性，铁路才能长期稳定运行，服务于社会发展和公众出行需求。

标准化作业和科学使用双轨探伤仪已成为铁路行业的必然选择和重要举措。

1.2 双轨探伤仪的工作原理双轨探伤仪是一种专门用于检测钢轨缺陷的设备，其工作原理主要是利用磁粉检测技术。

具体来说，双轨探伤仪通过在钢轨表面涂覆磁粉，并通过外加的磁场使磁粉在钢轨表面产生磁性颗粒。

当钢轨存在缺陷时，缺陷处的磁场会发生变化，导致磁粉在该处聚集或分散，从而形成可见的磁迹。

这些磁迹可以被检测仪器捕捉并分析，从而确定钢轨是否存在缺陷。

双轨探伤仪的工作原理基于磁粉检测技术，具有高效、精准的特点。

通过对钢轨表面的磁场变化进行检测和分析，可以快速准确地发现钢轨缺陷，提高了检测效率和质量。

双轨探伤仪还可以对不同类型的缺陷进行区分和分类，为钢轨的维护保养提供了重要的参考信息。

双轨探测仪的工作原理是基于磁粉检测技术，通过检测钢轨表面磁场的变化来发现和分析钢轨的缺陷，从而确保钢轨的安全运行。

2. 正文2.1 双轨探伤仪检测钢轨的流程步骤1. 准备工作：首先需要对双轨探伤仪进行检查和调试，确保设备正常工作。

同时确认钢轨的位置和方向，并清理工作区域。

2. 定位和校准：将双轨探伤仪按照要求正确安装在轨道上，并进行定位和校准，确保设备能够准确检测钢轨的缺陷。

双轨探伤仪检测钢轨标准化作业一、双轨探伤仪的概念和原理双轨探伤仪是一种专门用于检测钢轨缺陷的设备。

它主要是利用超声波或电磁波来穿透钢轨，并对钢轨内部缺陷进行检测和分析的一种装置。

通过分析得到的数据，可以及时发现钢轨的裂纹、接头不良、疲劳等缺陷，从而及时修复和更换，确保铁路的安全。

双轨探伤仪的工作原理主要包括超声波或电磁波的发射和接收，数据的采集和分析等步骤。

当超声波或电磁波穿过钢轨时，如果遇到了缺陷，它们就会发生反射、衍射或绕射等现象，从而被传感器接收到。

通过对接收到的信号进行分析，就可以得到钢轨内部的情况，从而确定是否存在缺陷。

1. 准备工作：在进行双轨探伤仪检测之前，需要进行一些准备工作。

首先需要对双轨探伤仪进行仪器的自检和标定，确保仪器的正常工作状态。

然后还需要对检测现场进行清理和整理，确保没有杂物和障碍物影响检测。

2. 设备调试：接下来需要对双轨探伤仪的设备进行调试。

包括对发射器和接收器进行调试，确保其频率、功率和接收灵敏度等参数符合要求。

同时还需要对数据采集系统进行调试，确保其能够正常采集数据并输出结果。

3. 检测操作：在完成设备调试之后，需要进行具体的检测操作。

首先需要对需要检测的钢轨进行清理，去除表面的铁锈和杂物，然后将双轨探伤仪沿着钢轨的轨距方向运行，逐步对整段钢轨进行检测。

在检测过程中，需要及时记录和标记检测到的缺陷位置和类型，便于后续数据分析和处理。

4. 数据分析：完成钢轨的检测之后，需要对采集到的数据进行分析。

主要是通过计算机软件对采集到的数据进行处理，分析出钢轨内部的缺陷情况，并进行成图和报告的输出，为后续的维修和更换提供参考。

5. 数据归档：最后需要将检测到的数据进行归档保存，以便后续的比对和分析。

在实际应用中，可以建立钢轨缺陷数据库，便于随时查阅和查询。

1. 提高检测效率：双轨探伤仪可以实现对钢轨的自动化检测，大大提高了检测的效率。

相比传统的人工检测，双轨探伤仪能够更加快速、准确地发现钢轨的缺陷，有利于及时修复和更换。

双轨探伤仪检测钢轨标准化作业本文介绍了最近的检测设备--双轨探伤仪，在检测钢轨过程中的标准化作业。

标签：钢轨;探伤;标准0 前言双轨探伤技术成为钢轨自动化探伤开发新的技术亮点，为实现我国铁路运输安全提供技术保障。

双轨探伤仪采用轻量化、模块化设计。

双轨小车检查速度快，操作方便，拆装简便，连续作业里程长，目前已逐步取代传统的手推小车检测，本文讨论了双轨探伤仪检测钢轨标准化作业。

1 作业人员配备标准化每台双轨探伤仪上道作业配备人员4名（作业负责人或跟班人员1名，探伤检测员1名，机械操作员1名，现场防护员1名）。

双轨探伤仪作业负责人、探伤检测员应具备无损检测Ⅱ级及以上资质，机械操作员应具备无损检测Ⅰ级及以上资质。

作业负责人应由班长及以上人员担任。

2 作业工具、材料配备标准化（1）双轨探伤仪1套及相应零配件：包括显示器一体机1台、显示器遮光罩1个、仪器对中系统及水轮支架2个、电池组2个、电池充电器2个、轮式探头4个（其中备用2个）、250×30活口扳手、小型外6边扳手1套、随车工具一套、电池转接线1根、25升塑料水桶4个、2.5米校对水管1根、无线键鼠1套、U盘1个、可拆卸机构装置1套，止轮器2个。

双轨探伤仪标定试块1套。

（2）防护备品：防护对讲机1-2台、口笛1个、红黄信号旗各1面。

（3）伤损复核工具：手工检查锤、钢直尺、镜子、白油漆、毛笔、工具包、校对通用探伤仪器1套。

（4）运输工具：作业工具车1辆（可运输仪器及乘坐6～10人）。

3 作业程序标准化3.1 作业前准备（1）召开作业分工会。

对当日作业进行分工布置，明确当日作业计划、作业时间、作业区段里程、作业人员具体分工、作业人员及双轨探伤仪的上下道地点和走行路径。

开展安全预想，明确作业中的安全风险点，加强安全警示教育。

（2）双轨探伤仪装车。

出发前，由作业负责人组织各岗位仔细检查仪器、备品等是否齐全有效，设备状态是否良好，电池电量是否充足，确认无误后方可进行装车，装车零部位要按厂家说明书顺序摆放，装车完毕后由作业负责人进行检查确认一遍。
