专利名称:一种线束固定支架及汽车专利类型:实用新型专利
发明人:赵石光,田斌,李文龙,陈梦醒申请号:CN201621454618.6
申请日:20161228
公开号:CN206436954U
公开日:
20170825
专利内容由知识产权出版社提供
摘要:本实用新型提供了一种线束固定支架及汽车,其中,线束固定支架包括:线束保护壳,线束保护壳为一呈L形的通道,通道包括供发动机线束进入的进线端和供发动机线束通过的出线端,通道的侧壁及出线端设有向凸出设置的导向结构,导向结构上开设有与通道相连通的、供发动机线束穿出的线束孔;安装线束保护壳的安装支架,包括第一板体和与第一板体垂直设置的第二板体,通道的进线端安装于第一板体上,通道的出线端安装于第二板体上。
在本实用新型方案中,线束保护壳设计为一通道,可供发动机线束从该通道中穿过,对发动机线束进行统一布置,由于通道的侧壁以及出线端上设有导向结构,在保证线束装配美观的同时,还满足了各个方向上的出线需求。
申请人:北京汽车研究总院有限公司
地址:101300 北京市顺义区仁和镇双河大街99号
国籍:CN
代理机构:北京银龙知识产权代理有限公司
更多信息请下载全文后查看。

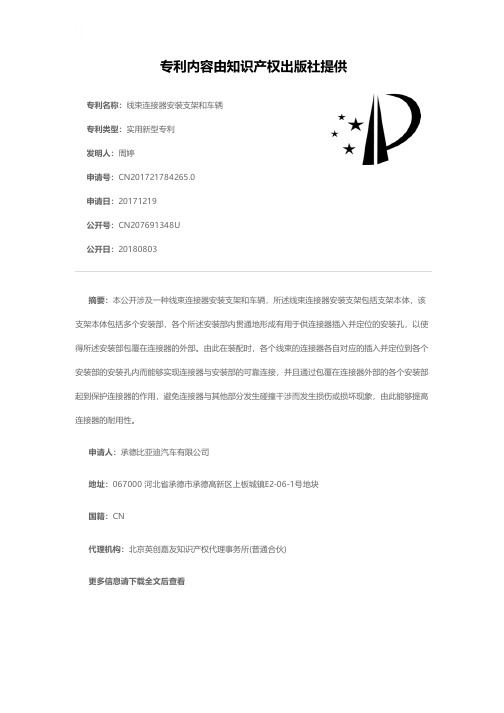

专利名称:线束连接器安装支架和车辆专利类型:实用新型专利
发明人:周婷
申请号:CN201721784265.0
申请日:20171219
公开号:CN207691348U
公开日:
20180803
专利内容由知识产权出版社提供
摘要:本公开涉及一种线束连接器安装支架和车辆,所述线束连接器安装支架包括支架本体,该支架本体包括多个安装部,各个所述安装部内贯通地形成有用于供连接器插入并定位的安装孔,以使得所述安装部包覆在连接器的外部。
由此在装配时,各个线束的连接器各自对应的插入并定位到各个安装部的安装孔内而能够实现连接器与安装部的可靠连接,并且通过包覆在连接器外部的各个安装部起到保护连接器的作用,避免连接器与其他部分发生碰撞干涉而发生损伤或损坏现象,由此能够提高连接器的耐用性。
申请人:承德比亚迪汽车有限公司
地址:067000 河北省承德市承德高新区上板城镇E2-06-1号地块
国籍:CN
代理机构:北京英创嘉友知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
专利名称:用于电池包的线束固定支架及具有其的电池包专利类型:实用新型专利
发明人:叶鹏,刘建华,冯冰,张野,胡志强
申请号:CN201920808232.8
申请日:20190530
公开号:CN209748084U
公开日:
20191206
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种用于电池包的线束固定支架及具有其的电池包。
该用于电池包的线束固定支架包括:本体部,所述本体部上设有第一弹性卡扣以及第二弹性卡扣。
根据本实用新型的用于电池包的线束固定支架,线束固定支架包括第一弹性卡扣与第二弹性卡扣,第一弹性卡扣与第二弹性卡扣对应设置,从而保证线束固定支架对线束固定的可靠性高,且第一弹性卡扣与第二弹性之间还设有线束导向槽,线束导向槽可以对线束的延伸方向进行定位与导向,从而保证线束固定支架对线束的定位可靠。
第一弹性卡扣与第二弹性卡扣为弹性卡扣,从而保证第一弹性卡扣与第二弹性卡扣可以对不同型号的线束进行固定,保证线束固定支架的通用性高。
申请人:蜂巢能源科技有限公司
地址:213200 江苏省常州市金坛区华城中路168号
国籍:CN
代理机构:北京清亦华知识产权代理事务所(普通合伙)
代理人:黄德海
更多信息请下载全文后查看。

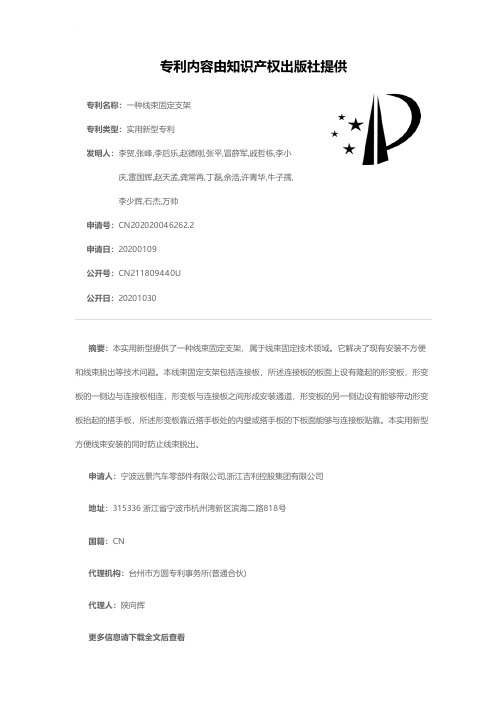

专利名称:一种线束固定支架
专利类型:实用新型专利
发明人:李贺,张峰,李后乐,赵德刚,张平,冒薛军,戚哲栋,李小庆,雷国辉,赵天孟,龚常再,丁磊,余浩,许菁华,牛子孺,
李少辉,石杰,万帅
申请号:CN202020046262.2
申请日:20200109
公开号:CN211809440U
公开日:
20201030
专利内容由知识产权出版社提供
摘要:本实用新型提供了一种线束固定支架,属于线束固定技术领域。
它解决了现有安装不方便和线束脱出等技术问题。
本线束固定支架包括连接板,所述连接板的板面上设有隆起的形变板,形变板的一侧边与连接板相连,形变板与连接板之间形成安装通道,形变板的另一侧边设有能够带动形变板抬起的搭手板,所述形变板靠近搭手板处的内壁或搭手板的下板面能够与连接板贴靠。
本实用新型方便线束安装的同时防止线束脱出。
申请人:宁波远景汽车零部件有限公司,浙江吉利控股集团有限公司
地址:315336 浙江省宁波市杭州湾新区滨海二路818号
国籍:CN
代理机构:台州市方圆专利事务所(普通合伙)
代理人:陕向辉
更多信息请下载全文后查看。
专利名称:一种汽车线束支架专利类型:实用新型专利
发明人:吴银锋,陈丹萍,王定军申请号:CN202123038698.0申请日:20211206
公开号:CN216390331U
公开日:
20220426
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种汽车线束支架,涉及汽车配件技术领域,包括安装架,所述安装架上设置有多个安装槽,每个所述安装槽内均设置有卡接组件,所述卡接组件用于卡接线束夹本体,所述卡接组件包括第一弹性件及第二弹性件,所述第一弹性件及第二弹性件分别设置在安装槽的上下两侧,所述第一弹性件及第二弹性件端部上均设置有凸块,每个所述凸块上均设置有防滑条纹,每个所述安装槽的侧壁上均设置有弹性夹持件。
通过安装架、安装槽、卡接组件、第一弹性佳、第二弹性件、凸块、弹性夹持件之间的配合,利用第一弹性件以及第二弹性件的作用,便于对线束夹进行卡接,利用凸块以及弹性夹持件,提高卡接的稳定性,提高该线束支架的实用性。
申请人:宁波建新白马注塑有限公司
地址:315609 浙江省宁波市宁海县梅林街道梅林南路158号
国籍:CN
代理机构:杭州天昊专利代理事务所(特殊普通合伙)
代理人:赵志鹏
更多信息请下载全文后查看。

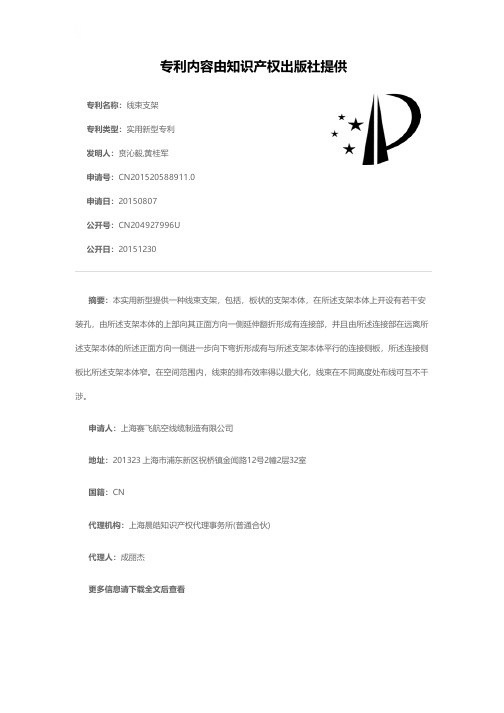

专利名称:线束支架
专利类型:实用新型专利
发明人:贲沁毅,黄桂军
申请号:CN201520588911.0申请日:20150807
公开号:CN204927996U
公开日:
20151230
专利内容由知识产权出版社提供
摘要:本实用新型提供一种线束支架,包括,板状的支架本体,在所述支架本体上开设有若干安装孔,由所述支架本体的上部向其正面方向一侧延伸翻折形成有连接部,并且由所述连接部在远离所述支架本体的所述正面方向一侧进一步向下弯折形成有与所述支架本体平行的连接侧板,所述连接侧板比所述支架本体窄。
在空间范围内,线束的排布效率得以最大化,线束在不同高度处布线可互不干涉。
申请人:上海赛飞航空线缆制造有限公司
地址:201323 上海市浦东新区祝桥镇金闻路12号2幢2层32室
国籍:CN
代理机构:上海晨皓知识产权代理事务所(普通合伙)
代理人:成丽杰
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920535746.0
(22)申请日 2019.04.18
(73)专利权人 蜂巢能源科技有限公司
地址 213000 江苏省常州市金坛区华城中
路168号
(72)发明人 刘建华 任荣彬 史东波 曲凡多
李雷
(74)专利代理机构 北京润平知识产权代理有限
公司 11283
代理人 李健 蒋爱花
(51)Int.Cl.
H02G 3/04(2006.01)
(54)实用新型名称线束支架、电池包以及车辆(57)摘要本实用新型涉及动力电池包技术领域,特别涉及一种线束支架、电池包以及车辆。
该线束支架包括用于连接外部物体的连接座以及连接在连接座上的安装架,安装架包括第一安装部和第二安装部,第一安装部包括能够允许线束沿第一方向穿过以使得线束能够安装于第一安装部的第一容纳腔,第二安装部包括第二容纳腔,第二容纳腔设置为能够允许所述线束沿与所述第一方向呈夹角设置的第二方向穿过,以使得所述线束能够安装于所述第二安装部。
该线束支架使得线束能够通过穿过第一容纳腔和第二容纳腔来安装,无需涉及现有的捆绑线束、裁剪扎带等繁多人工操作,还实现了线束的延伸方向在第一方向和第二方向之间自由变换,适用于安装需要改
变走向的线束。
权利要求书2页 说明书7页 附图3页CN 210074661 U 2020.02.14
C N 210074661
U
权 利 要 求 书1/2页CN 210074661 U
1.一种线束支架,其特征在于,所述线束支架包括用于连接外部物体(3)的连接座(1)以及连接在所述连接座(1)上的安装架(2),所述安装架(2)包括第一安装部(21)和第二安装部(22),所述第一安装部(21)包括能够允许线束沿第一方向穿过以使得所述线束能够安装于所述第一安装部(21)的第一容纳腔(211),所述第二安装部(22)包括第二容纳腔(221),所述第二容纳腔(221)设置为能够允许所述线束沿与所述第一方向呈夹角设置的第二方向穿过,以使得所述线束能够安装于所述第二安装部(22)。
2.根据权利要求1所述的线束支架,其特征在于,所述第一安装部(21)和第二安装部(22)间隔设置,所述连接座(1)包括设置在所述第一容纳腔(211)和所述第二容纳腔(221)之间的支撑部(11),以用于支撑所述线束的位于所述第一容纳腔(211)和所述第二容纳腔(221)之间的部分。
3.根据权利要求2所述的线束支架,其特征在于,所述第一容纳腔(211)的中心线与所述第二容纳腔(221)的中心线设置为共处同一平面,所述支撑部(11)设置为弧形结构,所述弧形结构设置为朝向所述第一容纳腔(211)的中心线与所述第二容纳腔(221)的中心线的交点(D)处突出。
4.根据权利要求3所述的线束支架,其特征在于,所述线束支架包括多个所述安装架(2),每个所述安装架(2)包括成对设置的所述第一安装部(21)和第二安装部(22),所述连接座(1)包括呈夹角设置的第一侧壁(12)和第二侧壁(14),多个所述第一安装部(21)沿所述第一侧壁(12)的长度方向等间隔设置,多个所述第二安装部(22)沿所述第二侧壁(14)的长度方向等间隔设置。
5.根据权利要求4所述的线束支架,其特征在于,所述第一安装部(21)包括沿所述第一侧壁(12)的长度方向设置的第一卡接臂(212)和第一导向臂(213),所述第一卡接臂(212)的一端与所述第一侧壁(12)连接并且按照弧形轮廓沿背离所述第一侧壁(12)的方向突出,所述第一卡接臂(212)的另一端沿朝向所述第一侧壁(12)的方向延伸以形成缩口,以使得所述第一卡接臂(212)与所述第一侧壁(12)形成所述第一容纳腔(211),所述第一导向臂(213)的一端与所述第一卡接臂(212)的另一端连接并且沿背离所述第一侧壁(12)的方向延伸;
和/或,所述第一安装部(21)包括沿所述第一侧壁(12)的长度方向设置并且成对设置的两个第一弧形臂(214),两个所述第一弧形臂(214)的一端分别与所述第一侧壁(12)连接并且分别朝向远离彼此的方向突出,两个所述第一弧形臂(214)的另一端朝向彼此靠近以形成缩口,以使得两个所述第一弧形臂(214)形成所述第一容纳腔(211),并且所述第一侧壁(12)在位于两个所述第一弧形臂(214)的一端之间的部分形成有沿第一方向设置的第一弧形凹槽(215)。
6.根据权利要求5所述的线束支架,其特征在于,所述第二安装部(22)包括沿所述第一侧壁(12)的长度方向设置的第二卡接臂(222)和第二导向臂(223),所述第二卡接臂(222)的一端与所述第一侧壁(12)连接并且按照弧形轮廓沿背离所述第一侧壁(12)的方向突出,所述第二卡接臂(222)的另一端沿朝向所述第一侧壁(12)的方向延伸以形成缩口,以使得所述第二卡接臂(222)与所述第一侧壁(12)形成所述第二容纳腔(221),所述第二导向臂(223)的一端与所述第二卡接臂(222)的另一端连接并且沿背离所述第一侧壁(12)的方向延伸;
2。
