42第五章微机绝缘监测仪直流系统接地监测作为系统正常运行的保证，日益受到厂家及用户的重视。
各类接地监测装置也层出不穷。
本章节主要讲述了传统接地监测原理及我公司开发的WJY3000A 系列微机型绝缘监测仪、继电器型绝缘监测仪和便携式绝缘监测装置的工作原理及特性，供大家参考、使用。
1 传统绝缘监测仪检测原理1.1工作原理绝缘监测仪主机检测正负直流母线的对地电压，通过对地电压计算出正负母线对地绝缘电阻。
当绝缘电阻低于设定的报警值时，自动启动支路巡检功能。
传统绝缘监测仪工作原理框图见图5-1。
图5-1：传统绝缘监测仪原理图1.2 母线检测原理1.2.1 平衡电桥检测法平衡电桥法在绝缘监测仪主机内部设置2个阻值相同的对地分压电阻R1、R2，通过它们测得母线对地电压V1、V2。
平衡电桥检测原理框图见图5-2。
43图5-2：平衡电桥检测原理图当Rx = Ry=∞时，系统无接地。
此时，V1=V2＝110V 。
当系统单端接地时，得以下方程（1）：通过此方程式可求得单端接地电阻Rx 或Ry 。
当系统出现双端接地时，得以下方程（2）：此时，不能直接求解，处理方法是将Rx 、Ry 中较大的一个视为无穷大，按单端接地的情况求解，所求得的接地电阻值大于实际值。
Rx 、 Ry 的实际值越接近，则测量误差越大，达到R x = R y 时，测量误差∞。
1.2.2 不平衡电桥检测法不平衡电桥检测是由主机内部两个阻值相等的对地电阻通过电子开关K1、K2按照一定的开合顺序接地。
不平衡电桥检测原理见图5-3。
图5-3：不平衡电桥检测原理图44在一个检测周期内，K1闭合K2断开，测得V1、V2，得方程（3）然后K1断开K2闭合，经一定延时后再次测量V1、V2，得方程（4）解联立方程（3）、（4）就可直接求得正负母线接地电阻Rx 、Ry 。
1.2.3 两种检测方法性能比较平衡电桥和不平衡电桥由于本身电路的限制，都有各自的优点及缺点，其比较见表5-1。
微机继电保护测试仪的特点都有哪些
继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量；
并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
微机继电保护测试仪的主要特点：
1、单机独立运行，装置由旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种大型复杂的瞬时性、*性、转换性故障进行整组试验。
2、联接电脑运行，通过Windows98平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校准工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报告等。
3、液晶显示采用320×240点阵图形模块，操作界面均中文显示，显示直观清晰。
4、“傻瓜式”操作，采用先进的“旋转鼠标”控制器，免去复杂的键盘操作，不需要计算机知识都可操作，简便易学。
5、整机采用开关电源及开关放大器技术，体积小，重量轻，仅重11.6公斤。
6、模块化设计，所有插件之间完全独立，只需更换插件即可实现硬件的维护和升级。
7、随意配置，如配置成6相电流。
8、用户可通过软件对测试仪精度进行校准
9、可对Comtrade格式的故障录波数据进行回放。
10、按国际标准设计有电源功率因数校正电路，使装置效率高达95%以上。
11、供电电压下降到120V时，仍保证装置正常工作。
12、功放采用硬件保护方式，保证装置的可靠性。
微机继电保护测试仪。
山西兰花大宁发电有限公司煤层气综合利用项目厂用倒送电方案编写：段琦芳审核：陈小斌批准：赵社会山西和瑞电力技术服务有限公司兰花大宁项目部2010年1月目录一、工程概述 (2)二、调试目的及主要设备参数 (2)三、主要带电范围及工作内容 (6)四、授电应具备的条件 (6)五、安全措施 (7)六、带电前的回路检查 (8)七、操作步骤 (9)八、电力合环试验 (10)九、带负荷后的测试项目 (10)十、授电工作的分工协作 (10)一、工程概述兰花大宁发电公司工程建设规模为8×4MW燃气机组及4×4.38t/h余热锅炉和一套3MW组合快装凝汽式汽轮发电机组，总装机容量为35MW；8台燃气机组均采用燃气发电机以10kv电压并入10kv 母线(其中1#—4#机组及3MW凝汽式汽轮发电机电压入10kv I段母线, 5#—8#机组电压入10kv II段母线) 。
10kv母线电压经2台为31500kvA主变升压后并入110 kv系统,与外网连接。
本期工程启动电源由110 kv升压站经架空线引接至两台主变压器,降压后分别送至厂内10kv I、II母线段,再由10kvⅠ、Ⅱ段母线送至所用处。
目前，工程进度即将进入主变带电阶段。
为保证带电工作顺利进行，根据«电气装置安装工程电器设备施工验收规范»、«电气装置安装交接试验标准»、«火力发电厂基本建设工程及启动竣工验收规程»及煤碳工业太原设计研究院的设计图纸等有关资料，特编写本措施。
二、调试目的及主要设备参数1.目的：通过主变送电调试，检验1#、2#主变高低压侧断路器，主变压器、母线、保护系统、测控系统等受电范围内一、二次设备及回路的正确性，电压回路的正确性，分析解决可能存在的设备及技术问题，使1#、2#主变送电达到安全、可靠、稳定运行状态，为厂用电系统提供可靠的电源。
2.设备参数2.1主变压器型号 SF11-31500/110额定容量 31500KVA相别三相额定频率 50HZ额定电压 121000/10500V额定电流 150.3/1732.1A阻抗电压 10.25%（10.42%）连接组别 YNd11冷却方式 ONAF/ONAN绝缘水平 LI/AC 480/200KV LI/AC 325/140KV LI/AC 75/35KV制造厂山东泰开变压器厂2.2 主厂房低压厂用变压器（工作、备用）型号 SCB10-2500/10.5额定容量 2500KVA相别三相额定频率 50HZ额定电压 10500/400V额定电流 137.3/3068.4A阻抗电压 6.25%连接组别 Dyn11冷却方式 AN绝缘水平 LI75 AC35制造厂海南金盘电气有限公司2.3 预处理低压厂用变压器（工作、备用）型号 SCB10-1000/10.5额定容量 1000KVA相别三相额定频率 50HZ额定电压 10500/400V额定电流 55/1443.4A阻抗电压 6.25%（6.27%）连接组别 Dyn11冷却方式 AN绝缘水平 LI75 AC35制造厂海南金盘电气有限公司2.4 110KV高压开关设备型号 2F5T--126额定电压 126KV额定电流 2000A额定频率 50HZ额定短路开断电流 40KA额定操作电压 220V-DC制造厂河南平高集团有限公司 2.5 10KV1#、2#主变开关设备型号 KYN28A-12额定电压 12KV额定电流 2000A额定频率 50HZ额定短路开断电流 31.5KA额定操作电压 DC220V制造厂正泰电气成套设备有限公司 2.6 10KV主厂房变高侧开关设备型号 KYN28A-12额定电压 12KV额定电流 300A额定频率 50HZ额定短路开断电流 31.5KA额定操作电压 DC220V制造厂正泰电气成套设备有限公司2.7 10KV预处理变高侧开关柜型号 KYN28A-12额定电压 12KV额定电流 100A额定频率 50HZ额定短路开断电流 31.5KA额定操作电压 DC220V制造厂正泰电气成套设备有限公司 2.8主厂房变低侧开关设备型号 CW1-4000额定电压 400V额定电流 4000A额定频率 50HZ额定短路开断电流 80KA额定操作电压 DC220V制造厂常熟开关制造有限公司2.9预处理变低侧开关设备：型号 GW1-2000额定电压 400V额定电流 2000A额定频率 50HZ额定短路开断电流 50KA额定操作电压 DC220V制造厂天水开关制造有限公司三、主要带电范围及工作内容1. 110KV母线段及母线PT (由晋城供电局负责送电至两台主变高压侧)。

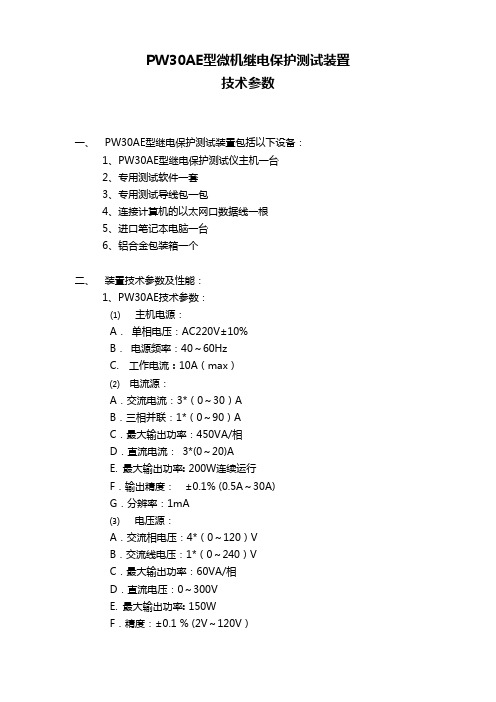

PW30AE型微机继电保护测试装置技术参数一、PW30AE型继电保护测试装置包括以下设备：1、PW30AE型继电保护测试仪主机一台2、专用测试软件一套3、专用测试导线包一包4、连接计算机的以太网口数据线一根5、进口笔记本电脑一台6、铝合金包装箱一个二、装置技术参数及性能：1、PW30AE技术参数：⑴主机电源：A．单相电压：AC220V±10%B．电源频率：40～60HzC. 工作电流：10A（max）⑵电流源：A．交流电流：3*（0～30）AB．三相并联：1*（0～90）AC．最大输出功率：450VA/相D．直流电流： 3*(0～20)AE. 最大输出功率: 200W连续运行F．输出精度：±0.1% (0.5A～30A)G．分辨率：1mA⑶电压源：A．交流相电压：4*（0～120）VB．交流线电压：1*（0～240）VC．最大输出功率：60VA/相D．直流电压：0～300VE. 最大输出功率: 150WF．精度：±0.1 % (2V～120V）G．分辨率：1mV⑷输出频率：A．范围：0～1000Hz误差：<500μHzB．分辨率：0.001 HzC．能叠加2～20次任意幅值的谐波及直流⑸相位：A．范围：-180°～ 180°B．误差：±0.2°C．分辨率：0.1°2、功能部分：（1）全新的基于WINDOWS操作系统的测试软件，具有实时多任务、多窗口的特点，并有输出监视及录波功能，实现闭环输出；（2）高压线路保护（可对高频、距离、零序、过流、过负荷等保护进行调试，并可实现单双端测试）；（3）自动重合闸（包括检同期、检无压及重合闸后加速）；（4）整组试验（可模拟发展性故障）；（5）差动保护（可对变压器、发变组及母差保护进行调试）；（6）当变压器两侧CT二次电流之间存在角度差，由保护算法进行校正时，软件通过加补偿电流的方式自动调整；（7）同期装置（可测试同期装置的导前时间、导前角、压差闭锁值、频差闭锁值、电气零点、调压调频脉宽以及自动调整试验）；（8）过激磁保护；（9）反时限正、负序过流保护；（10）定时限正、负序过流保护；（11）复压闭锁过流及功率方向保护；（12）频率及低周减载保护（可测试动作值、动作时间、滑差闭锁值等）；（13）逆功率保护；（14）振荡（可模拟振荡中发生故障）；（15）失步保护；（16）定子接地保护；（17）负序、零序及相间功率保护；（18）故障回放（将以COMTRADE格式记录的数据文件用测试仪播放，实现故障重演）。
微机继电保护测试仪测量特点详细讲解
微机继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。
按下辅回路“输出控制”开关，调节小旋钮即可输出。
1、测量回路
由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。
其中“0-500mA”档包括在“0-10A”档中。
使用时，在“0-10A”两下即是“0-500mA”监视。
2、时间测量
设备内置6位数显秒表，电秒表可内部启动，也可外部启动。
内部启动时，按下“输出控制”开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。
秒表单独设有电源开关，不用时可将秒表关掉。
3、声光提示
电路设备内置声光提示电路，在被测断电器接点动作时，可将接点接入试验箱声光提示插孔，试验箱内发出报警声或发光，提示断电器接点动作情况。
PW30D继电保护测试仪技术参数1 交流电流源◆电流输出：3×30A RMS /相（30D）◆最大输出功率：≥520V A/相（30D）◆三相有共用中性点的电流源◆各相输出电流幅值，频率和相位独立调节◆波形精度：32 bit◆输出精度：0.1A 时±0.5%；0.2A 时±0.2%；0.5A～30A时±0.1%；30A～40A 时±0.5%（基准测试条件：温度20±2℃，相对湿度小于65%，供电电源AC 220V±2V。
）◆分辨率：1mA◆电流上升下降时间小于100µs◆电流0.5A~Imax：THD% ≤0.5%◆过载或失真自动检测◆输出频率：0 Hz ~1kHz◆2 交流电压源◆电压输出：4×120V RMS /相◆最大输出功率：≥60V A/相◆四相有共用中性点的电压源◆各相输出幅度、频率和相位独立可调节◆波形精度：32bit◆输出精度：1V时±0.5%；2V～120V时±0.1%（基准测试条件：温度20±2℃，相对湿度小于65%，供电电源AC 220V±2V，额定负载。
）◆分辨率：1mV◆电压上升下降时间小于100µ s◆电压2V~120V：THD%：≤0.5%◆过载保护和失真自动检测并显示◆输出频率：0Hz ~1kHz◆第四路电压可设置为零序电压或任意设置◆幅频特性10Hz~1000Hz范围幅度变化≤±0.1%~0.5%◆额定条件下，连续输出3 直流源电压、电流输出◆直流电压输出：0.5 V ~ 300V◆精度：0.5%◆分辨率：1mV◆容量：150W 连续运行（由软件控制，可作保护装置的供电电源）◆过载自动保护◆直流电流：0.5 A ~20A◆精度：0.5%◆分辨率：1mA◆最大输出功率：200W连续运行◆过载自动检测4 角度◆相角范围：0°~360°◆相角分辨率：0.1°◆相角精度：±0.2°5 输出频率◆分辨率：1mHz◆能叠加2~20次任意幅值（小于额定值）的谐波及直流6 同步性◆电压电流同步性≤10μs7 开入量与时间计量◆8对独立输入端，隔离电压500V，空接点与15V~250V电位兼容，极性自动识别◆计时器范围0.1ms ~999,999.999s◆分辨率：0.1ms◆计时精度：1ms（小于1s时）8 开出量◆4组可编程辅助接点◆可扩展至32路◆接点容量：250VDC，0.5A；250V AC，0.5A9 波形监视与录波功能（联机时有此功能）◆示波功能：三相电流、四相电压输出波形、幅值实时显示及超差报警◆录波功能：7路模拟量，12路开关量，16位试验过程录波◆录波时间：16s10 试验功能PWD系列继电保护测试仪（型号包括PW30D、PW40D）具有同PWA系列测试仪相同的联机试验功能，详见《PW系列继电保护测试仪用户手册》。
微机继电保护测试仪的那些特点微机继电保护测试仪是很大电力企业都需要使用到的设备，该设备具有功能强大、测试精度高等特点，深受广大电力工作者的欢迎，但是根据被测电力设备的不同，需要使用到不同电压等级的微机继电保护测试仪。
微机继电保护测试仪，由于具有较高的精度、较高的电压等级和较小的体积，深受广大电力工作者的欢迎。
产品特点：1、电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3、新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。
不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4、高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。
输出波形精度高，失真小线性好。
采用了大量先进技术和精密元器件材料，并进行了化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6相电流可方便进行三相差动保护测试。
6、具有独立专用直流电源输出设有一路110V及220V专用可调直流电源输出。
7、接口完整装置带有USB通讯口，可与计算机及其它外部设备通信。
8、该六相微机继电保护测试仪具有完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
新型小型化继电保护测试仪可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
注意事项1. 禁止带电插拔数据电缆。
连接数据电缆之前先关闭计算机和测试仪主机电源。
2. 为防止测试仪运行中机身感应静电。
试验之前先通过接地端将主机可靠接地。
3. 36V以上电压输出时应注意安全，防止触电事故的发生。
4. 禁止外部电压和电流加在测试仪的电压、电流输出端。
试验中，务必防止被测保护装置上的外电压反馈到测试仪的输出端而损坏测试仪。
5. 为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地。
6. 测试仪的直流电源（0~300V，0.5A）可以用作保护装置的直流电源，但不可以作操作回路的直流电源。
7. 主机前后部或底部留有通风的散热槽。
为确保装置正常工作，请勿堵塞或封闭散热风槽。
8. 切勿将装置露天放置而被雨水淋湿。
9. 主机采用进口机箱，不用时要及时放入外包装箱内。
清洁箱体时，先将电源插头拔下，再用清洁剂或湿布小心擦洗。
10. 计算机在携带和使用中应轻拿轻放。
使用后有专人管理。
11. 装置工作异常时，请及时与厂家联系，请勿自行维修。
12. 软件可以在Windows95、98、Windows2000和WindowsXP等系统下运行。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
目 录索引概述 ----------------- 1 第一章硬件特点及技术参数 ----------------- 7 第二章软件安装及模块简介 ----------------- 15 第三章手动试验----------------- 33 第四章递变测试 ----------------- 39 第五章状态序列----------------- 58 第六章时间特性----------------- 63 第七章线路保护定值校验----------------- 75 第八章距离保护（扩展） ----------------- 96 第九章整组试验 ----------------- 109 第十章绘制阻抗特性----------------- 117 第十一章差动保护----------------- 121第十二章故障再现----------------- 145 第十三章谐波----------------- 153 第十四章同期装置----------------- 157 第十五章振荡----------------- 164 第十六章差动保护（6×I）----------------- 168 第十七章状态序列（6×U）----------------- 177第十八章状态序列（6×I） ----------------- 182第十九章手动试验（6×I） ----------------- 186第二十章复式比率差动 ----------------- 188 第二十一章附件 ----------------- 196附录A 零序补偿系数 ----------------- 198附录B 装置可能出现的异常现象 ---------------- 199索引为了便于用户更好理解软件，正确的使用，在说明书中增加“保护测试项目的索引”功能，索引是以电力系统保护装置的种类划分，并且包含通用的测试项目的索引，通用保护测试的索引顺序是以测试项目的首字拼音字母A、B、C……排序。
微机继电保护测试仪的使用要点及用途一.微机继电保护测试仪的概述及特点微机继电保护测试仪是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
现代微机继电保护测试仪可分为两种形式，一种是采用传统的功放，体积大，重量在25kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。
另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。
可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备触GPS发功能。
武汉赫兹电力生产的微机继电保护测试系统（如：HZJB-330 HZJB-340 HZJB-660）是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。
主机采用DSP+FPGA 结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。
WindowsXP操作系统，功能强大。
体积小、精度高。
既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。
是继保工作者得心应手的好工具。
武汉赫兹电力的HZJB-330单机继电保护校验仪是我公司开发成功的新一代校验装置。
