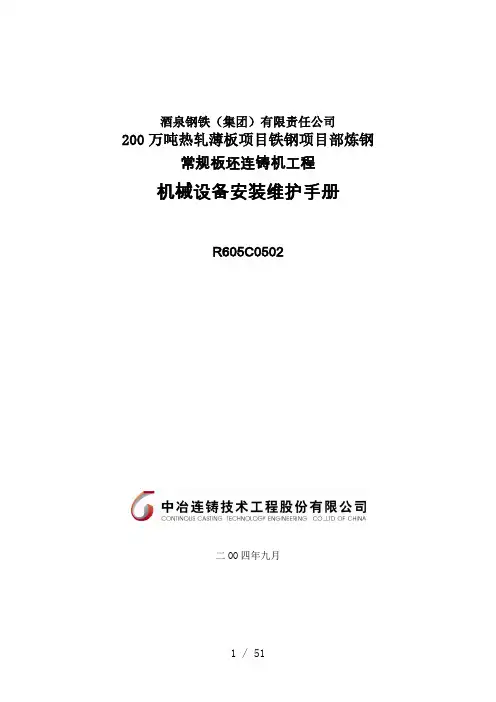

酒泉钢铁(集团)有限责任公司200万吨热轧薄板项目铁钢项目部炼钢常规板坯连铸机工程机械设备安装维护手册R605C0502二OO四年九月酒泉钢铁(集团)有限责任公司200万吨热轧薄板项目铁钢项目部炼钢常规板坯连铸机工程机械设备安装维护手册R605C0502审核:胡波编制:陆华二OO四年九月目录1.前言 (3)2.机械设备制造及施工安装验收标准 (4)3.连铸机基准线和基准点 (5)4.机械设备说明 (5)4.1钢结构 (5)4.2钢包回转台 (7)4.3.钢包加盖机构 (10)4.4 中间罐及塞棒启闭机构 (11)4.5中间罐车组 (11)4.6结晶器 (14)4.7振动装置 (17)4.8弯曲段 (18)4.9扇形段1~6 (19)4.10扇形段7 (23)4.11扇形段8 (25)4.12扇形段9~13 (27)4.13基础框架 (29)4.14扇形段驱动装置 (32)4.15扇形段更换导轨 (34)4.16脱引锭装置 (35)4.17切割前辊道 (36)4.18切割下辊道 (37)4.19 自动火焰切割机 (39)4.20切头筐 (39)4.21切后及引锭存放辊道 (40)4.22下线辊道 (41)4.23引锭杆及引锭杆存放装置 (42)4.24中间罐烘烤及干燥装置.................... 错误!未定义书签。
