船舶出厂检验表格形式
- 格式:doc
- 大小:609.00 KB
- 文档页数:38

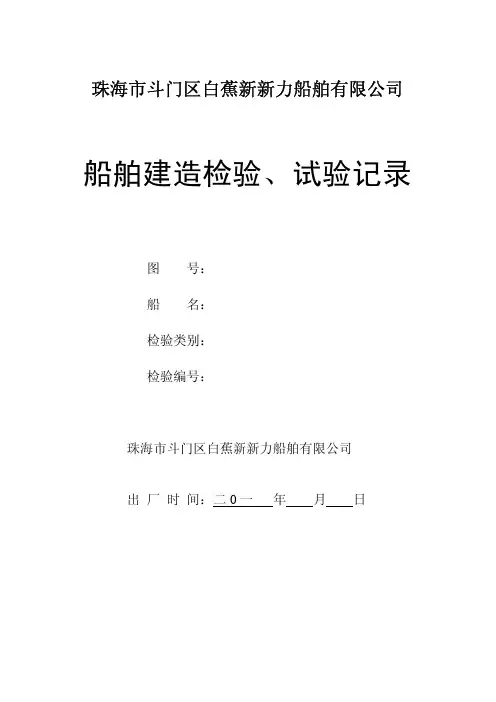

珠海市斗门区白蕉新新力船舶有限公司船舶建造检验、试验记录
图号:
船名:
检验类别:
检验编号:
珠海市斗门区白蕉新新力船舶有限公司
出厂时间:二0一年月日
船舶建造现场检验基本要求项目表
船名:图号:
地点:斗门区白蕉新新力船舶有限公司检验编号:阶段项目日期检验员验船师备注
船体
船体开工开工前检查
船台、胎架、放样检查
材料检查
船体装配焊
前检验
船体装配质量检查
船体装配焊后检验船体大施焊完毕后焊接表面质量检查舵设备
下水前检验密性试验
主尺度测量
水尺和载重线标志检查
舵系安装、水下开口关闭设施、水下设备安装检查
设备检查、倾斜试验设备完整性检查
吨位丈量
倾斜试验
轮机
尾轴尾轴、尾轴管上船安装前检查
螺旋桨产品检查
下水前检验尾轴、尾轴管、螺旋桨安装后检查
通海阀件、海水总管等管系检查
主付机安装检验主付机安装检验
轴系校中检验
舱底水管系等其它管系检验
电气
电气设备安装电缆敷设检验
发电、配电装置、电力拖动装置检验航行、信号、无线电设备安装检验船内通信、照明及应急照明安装检验应急电源及应急切断装置检验
系泊试验系泊试验
航行试验航行试验
最终检验船体、轮机、电气最终检验
主任验船师:斗门区白蕉新新力船舶有限公司日期:二0一年月日日期:二0一年月日附:船舶建造检验报验单。
船舶建造检验技术资料
船为质船, 按照经审查批准、审图号为的图纸施工建造。
全船结构、机械零部件、机电设备的材料和制造安装质量均符合图纸和现行法规要求,经系泊和航行试验,各系统的运行情况良好,船舶性能符合设计要求,准予出厂。
质检部门(签章)
年月日
编制说明:1、不适用或不必要的项目在目录序号中划“×”,或在编辑时删除。
本“证明书”中不应有空白表格。
2、必要的,但本格式未包含的项目和内容,建造厂应增加,以保证记
录的完整性。
3、本“证明书”应作为检验资料提交检验部门归档。
4、本“证明书”应由建造厂加盖骑缝章。
5、本“证明书”编制责任人是船舶建造厂。
6、本格式供现场验船师和建造厂参考。
目录
船体焊接材料质量证明
焊条、焊丝、焊剂施焊的船体部位
船体舱室密闭性试验报告
操舵试验报告
换向试验记录
柴油发电机组原动机负荷试验记录。
船舶出厂检验表格形式
船舶建造检验技术资料
船为质船, 按照经审查批准、审图号为的图纸施工建造。
全船结构、机械零部件、机电设备的材料和制造安装质量均符合图纸和现行法规要求,经系泊和航行试验,各系统的运行情况良好,船舶性能符合设计要求,准予出厂。
质检部门(签章)
年月日
目录
船体材料性能报告
附:质量证明文件
船体材料使用部位
船体焊接材料质量证明
附:质量证明文件
焊条、焊丝、焊剂施焊的船体部位
主要机电设备明细表
附:质量证明文件
船体舱室密闭性试验报告
肋位中剖面构件尺寸测量记录
船体主尺度测量
载重线标志及水尺检验报告
锚机/绞盘系泊试验记录
锚机/绞盘航行试验记录
起双
起
舵装置及舵机系泊试验记录
操舵试验报告
起货设备试验报告
固定水消防系统检验记录
固定压力水雾灭火系统检验记录
固定CO2灭火系统检验记录
固定甲板泡沫灭火系统检验记录
消防用品、救生设备检验记录
船舶性能试验报告
艉轴与轴承间隙测量单位:mm
主机臂距差测量单位: mm
柴油机起动性能试验
换向试验记录
柴油机系泊/航行试验记录。

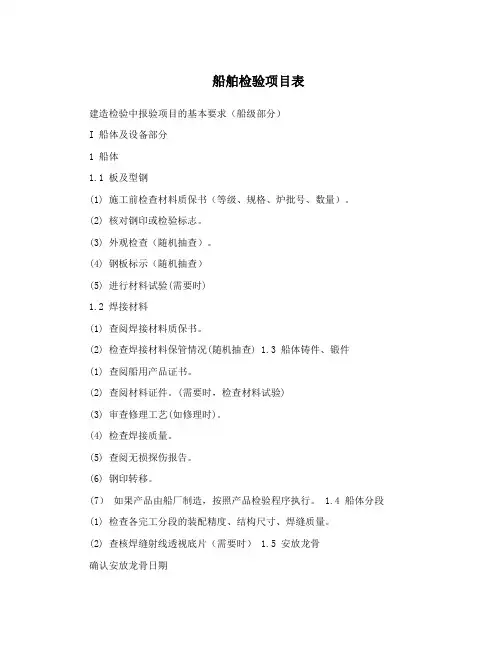

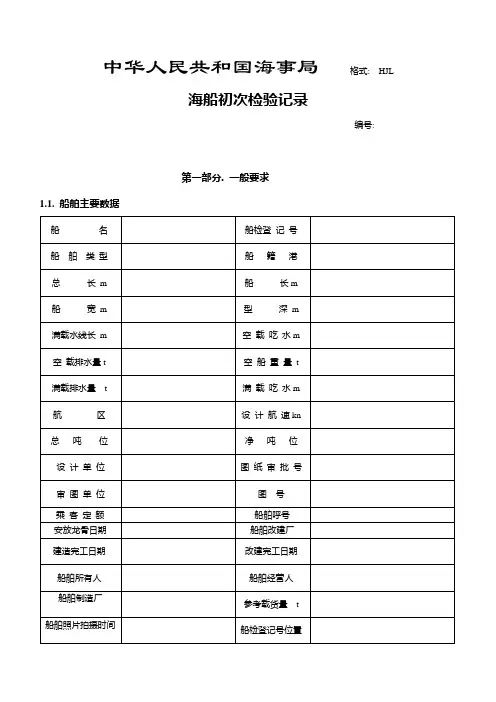

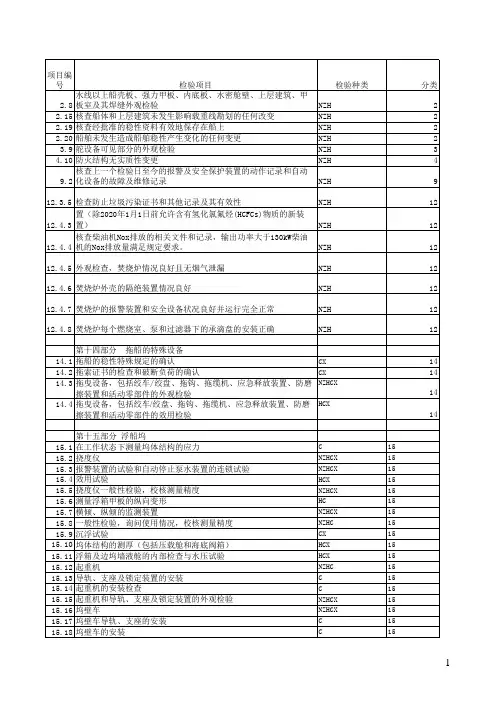

船舶检验项目表建造检验中报验项目的基本要求(船级部分)I 船体及设备部分1 船体1.1 板及型钢(1) 施工前检查材料质保书(等级、规格、炉批号、数量)。
(2) 核对钢印或检验标志。
(3) 外观检查(随机抽查)。
(4) 钢板标示(随机抽查)(5) 进行材料试验(需要时)1.2 焊接材料(1) 查阅焊接材料质保书。
(2) 检查焊接材料保管情况(随机抽查) 1.3 船体铸件、锻件(1) 查阅船用产品证书。
(2) 查阅材料证件。
(需要时,检查材料试验)(3) 审查修理工艺(如修理时)。
(4) 检查焊接质量。
(5) 查阅无损探伤报告。
(6) 钢印转移。
(7)如果产品由船厂制造,按照产品检验程序执行。
1.4 船体分段(1) 检查各完工分段的装配精度、结构尺寸、焊缝质量。
(2) 查核焊缝射线透视底片(需要时) 1.5 安放龙骨确认安放龙骨日期1.6 船体合拢焊缝(1) 检查焊接前接缝坡口、间隙、构件对接偏差(必要时)。
(2) 焊缝清根检查(必要时)(3) 焊后焊接质量、构件装配精度检查。
(4) 结构完整性检查。
(5) 查核无损检测结果。
1.7 船体密性试验及强度试验(1) 按照批准的密性试验图,检查焊缝及结构的密性以及代表的舱室的整体结构的强度。
1.8 风雨密门、窗及其关闭设施(1) 外部检查。
(2) 密性试验。
(3) 效用试验。
1.9 钢质舱口盖、升降舱口平台、首、尾门、滚装船跳板(1) 查阅材质证件。
(2) 检查装配精度、结构尺寸及焊缝质量。
(3) 查核焊缝射线透视底片。
(4) 效用试验。
(5) 结构强度试验(对滚装船跳板)。
(6) 密性试验。
(7) 打钢印。
1.10 船体完整性及主尺度(1) 检查主尺度的测量。
(2) 检查船体、舵、螺旋桨、侧推装置、防摇鳍安装完整性。
(3) 检查船体防腐蚀装置的安装情况 1.11 下水前检查(1) 下水前检查水下开口关闭设施的关闭情况。
(2) 检查舵杆、螺旋桨轴固定的可靠性。

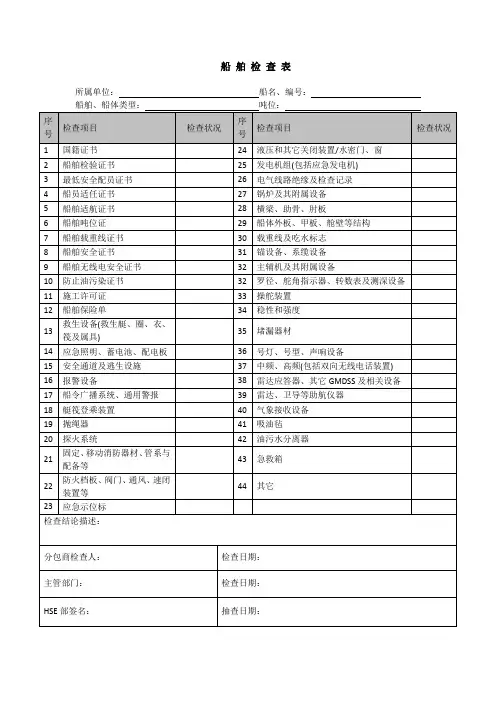

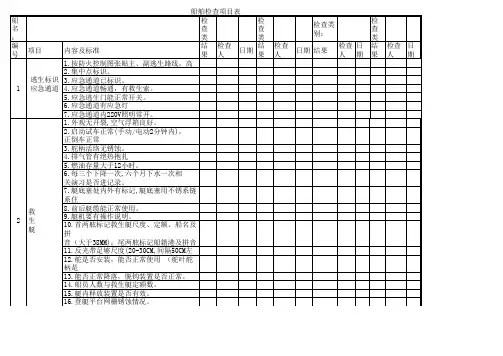

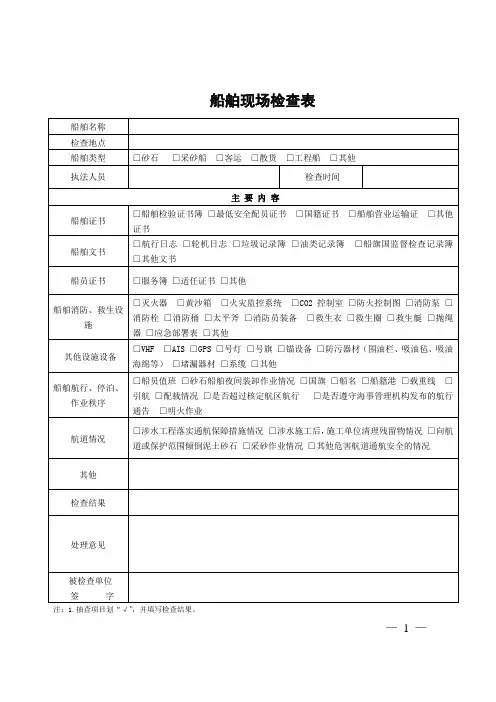

船舶检查验收记录表
概述
该文档旨在记录船舶检查和验收的详细信息,以确保船舶的安全和合规性。
船舶信息
- 船舶名称:
- 船舶注册号码:
- 船舶类别:
- 船舶总吨位:
- 船舶长度:
- 船舶宽度:
检查和验收项目
1. 船舶结构
- 船体是否存在严重锈蚀或损坏:
- 船壳是否完整:
- 舱口是否密封良好:
- 货舱是否存在渗漏或积水:
- 船舶上是否存在结构松动或变形:
2. 机械设备
- 主机和辅机是否正常运转:
- 舵机操作是否灵活顺畅:
- 压载泵是否正常工作:
- 通风设备是否良好:
3. 电气设备
- 主电源是否正常供应:
- 导航灯和信号灯是否正常运行:
- 蓄电池是否正常充电:
- 锚机和电缆机是否正常工作:
4. 船舶安全设备
- 救生衣、救生圈和救生筏是否齐全可用:- 灭火器是否检查合格:
- 船舶舱位是否配备隐蔽式火灾报警系统:- 密封门是否可靠:
检查结果
通过检查项目
- 项目1:
- 项目2:
- 项目3:
未通过检查项目
- 项目1:
- 项目2:
- 项目3:
备注
(在这里记录任何其他相关信息)
签名和日期
检查人员:
日期:。

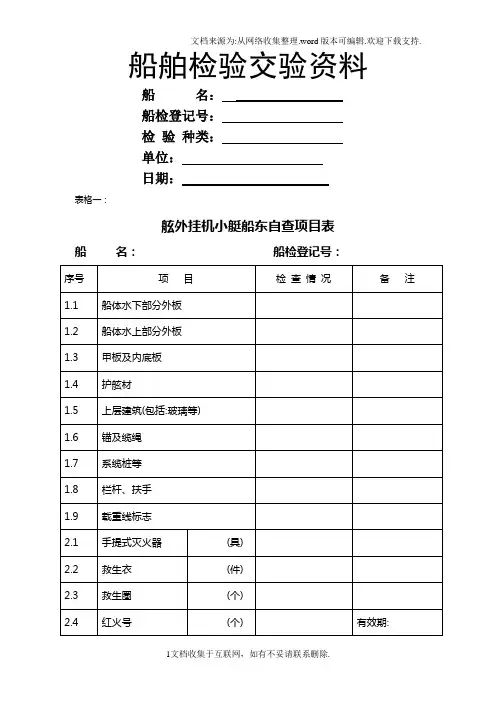

船舶检验交验资料船名:船检登记号:检验种类:单位:日期:表格一:舷外挂机小艇船东自查项目表船名:船检登记号:序号项目检查情况备注船体水下部分外板船体水上部分外板甲板及内底板护舷材上层建筑(包括:玻璃等)锚及缆绳系缆桩等栏杆、扶手载重线标志手提式灭火器(具)救生衣(件)救生圈(个)红火号(个) 有效期:烟雾信号(个) 有效期:甚高频电话(台)磁罗经(台)信号设备蓄电池外部检查(个)电缆操纵系统舷外机(台)是否更换主机是/ 否原舷外机型号: 功率: 编号:现舷外机型号: 功率: 编号: 5.其他需说明事项检查员:日期:表格二:客船(座舱机)船东自查项目表船名:船检登记号:序号项目检查情况备注船体水上部分外板甲板及内底板护舷材上层建筑(包括:门、窗、玻璃等)锚及缆绳系缆桩等栏杆、扶手载重线标志救生筏(个) 乘员定额:有效期:救生浮具(个) 乘员定额:成人救生衣(件)儿童救生衣(件)救生圈(个)其中:带救生绳(个)带自亮浮灯(个)降落伞火箭(个) 有效期: 红火号(个) 有效期: 烟雾信号(个) 有效期:甚高频电话(台)磁罗经(台)其他航行设备等信号设备主机及其管路(台)蓄电池外部检查(个)轴系操纵系统电缆固定灭火系统种类: 有效期:手提灭火器(个) 有效期:消防泵及其管路(套)消防栓、水带、水枪及箱等5.其他需说明事项检查员:日期:表格三:船东坞内检查自查项目表船名:船检登记号:序号项目检查情况备注船体水下部分外板船体外板测厚报告螺旋浆海底阀箱及格栅锚锚链(原直径:)现直径:单位mm 前后左右单位前后左右舵承间隙(左)舵轴/销承(左)(右)(右)总间隙左总间隙左右右2、发动机拆检(适用换证检验)名称(维修)检查情况名称(维修)检查情况名称(维修)检查情况气缸活塞轴承气缸盖连杆机座阀曲轴机架冷却器减振器名称(维修)检查情况备注齿轮箱大小齿轮、轴、轴承和离合器发电机、蓄电池配电板(箱)电气设备和电路的绝缘电阻测量尾轴磁粉探伤报告水润滑油润滑尾轴承间隙(mm)3、其他需说明事项检查员:日期:。
船舶建造检验技术资料船为质船, 按照经审查批准、审图号为的图纸施工建造。
全船结构、机械零部件、机电设备的材料和制造安装质量均符合图纸和现行法规要求,经系泊和航行试验,各系统的运行情况良好,船舶性能符合设计要求,准予出厂。
质检部门(签章)年月日编制说明:1、不适用或不必要的项目在目录序号中划“×”,或在编辑时删除。
本“证明书”中不应有空白表格。
2、必要的,但本格式未包含的项目和内容,建造厂应增加,以保证记录的完整性。
3、本“证明书”应作为检验资料提交检验部门归档。
4、本“证明书”应由建造厂加盖骑缝章。
5、本“证明书”编制责任人是船舶建造厂。
6、本格式供现场验船师和建造厂参考。
目录序号名称页码船舶基本情况介绍船体材料性能报告(附质量证明文件)船体材料使用部位记录船体焊接材料质量证明(附质量证明文件)焊条、焊丝、焊剂施焊的船体部位记录肋位中横剖面构件尺寸测量记录机电设备明细表(附质量证明文件)船体舱室密闭性试验报告船体主尺度测量记录船体焊缝无损探伤报告载重线标志及水尺校验报告艉轴和轴承间隙测量、轴系找正测量、舵轴和舵轴承间隙测量系泊/航行试验大纲锚机/绞盘系泊试验记录锚机/绞盘航行试验记录舵装置及舵机系泊试验记录航行中操舵试验报告起货设备试验报告固定水消防系统检验记录固定压力水雾灭火系统检验记录固定CO2灭火系统检验记录固定甲板泡沫灭火系统检验记录消防用品、救生设备检验记录船舶性能试验报告主柴油机起动性能试验、主柴油机换向试验主柴油机系泊/航行试验记录主机臂距差测量柴油发电机组原动机负荷试验记录、柴油发电机组突加突卸负荷试验记录交流发电机负载试验记录发电机并联运行试验记录主配电板验收试验记录、应急蓄电池组放电试验记录、照明分电箱及馈电线绝缘电阻测量记录空压机及压缩空气系统试验记录各种泵、风机等效用试验记录锅炉及蒸汽系统试验记录船内通信、对外扩音系统试验报告航行、信号、无线电设备试验报告其它设备、系统试验报告防油污染设备取样分析报告船体材料性能报告序号名称或位置规格及等级钢材等级化学成份力学性能碳C%硅Si%锰Mn%硫S‰磷P‰抗拉强度δbN/m m2屈服强度δsN/m m2伸长率б%冷弯结论:检验员:(质检部门公章)年月日验船师签署:年月日附:质量证明文件船体材料使用部位序号名称或规格使用部位结论:检验员:(质检部门公章)年月日验船师签署:年月日船体焊接材料质量证明序号名称及牌号规格炉批号质量(㎏) 船用产品证书号结论:检验员:(质检部门公章)年月日验船师签署:年月日附:质量证明文件焊条、焊丝、焊剂施焊的船体部位焊条牌号主要焊接部位结论:检验员:(质检部门公章)年月日验船师签署:年月日主要机电设备明细表设备名称型式及型号产品编号制造厂家船用产品编号序号结论:检验员:(质检部门公章)年月日验船师签署:年月日附:质量证明文件船体舱室密闭性试验报告试验部位及舱室名称试验日期试验方法试验结果备注序号结论:检验员:(质检部门公章)年月日验船师签署:年月日肋位中剖面构件尺寸测量记录构件名称厚度或尺寸(m m)钢材等级构件名称厚度或尺寸(mm)钢材等级平板龙骨实肋骨船底板组合肋板舭板底肋骨舷侧外板舷侧纵桁舷顶列板强肋骨甲板板普通肋骨内底板主肋骨中桁板甲板纵桁旁桁板甲板纵骨中内龙骨强横梁旁内龙骨甲板横梁船底纵骨悬臂梁内底纵骨支承强肋骨结论:检验员:(质检部门公章)年月日验船师签署:年月日船体主尺度测量序号项目尺度(M) 结论备注理论值实测值允差1 总长2 船长3 满载水线长4 型宽5 最大船宽6 型深7 满载吃水8 满载排水量结论:检验员:(质检部门公章)年月日验船师签署:年月日载重线标志及水尺检验报告A B C J1 J2核定干舷实测干舷载重线和水尺检验情况:结论:检验员:(质检部门公章)年月日验船师签署:年月日锚机/绞盘系泊试验记录名称:试验日期:型号:产品编号:起动/空载运行试验情况:负荷试验情况:结论:检验员:(建造单位公章)年月日验船师签署:年月日名称:试验日期:型号:产品编号:起动/空载运行试验情况:负荷试验情况:结论:检验员:(质检部门公章)年月日验船师签署:年月日锚机/绞盘航行试验记录名称:型号:试验水域:试验日期:原动机型式/型号/功率(KW)/转速(rpm):/ / /首锚链直径(mm)/等级/长度(m):左/ / 右/ /首锚型式/重量(Kg):左/ 右/尾锚索直径(mm)/材质/长度(m):/ /尾锚型式/重量(Kg):/项目速度(M/min)电动机备注转速(rpm)电压(V)电流(A)绝缘电阻(МΩ)启动电流工作电流(1挡/2挡/3挡)冷态热态单抛单起左锚右锚双抛双起双锚刹车维持电压(V/)/电流(A):/零位保护效用试验结论:结论:检验员:(质检部门公章)年月日验船师签署:年月日舵装置及舵机系泊试验记录舵机型号:试验日期:液压系统密性试验情况:溢流阀开启压力:MPa 安全阀开启压力:MPa舵角误差检查舵装置驾驶室误差舵机舱舵装置驾驶室误差舵机舱左0º左20º右0º右20º左5º左25º右5º右25º左10º左30º右10º右30º左15º左35º右15º右35º电气限位角:左舵右舵机械限位角:左舵右舵失电声光报警试验:应急操舵自动投入试验情况:人力/辅助操舵效用试验情况:油泵电机工作情况工作电流(A) 抵舵电流(A) 热态绝缘(МΩ)1#泵2#泵直流泵结论:检验员:(质检部门公章)年月日验船师签署:年月日操舵试验报告舵机型号:产品编号:试验水域:试验日期:操舵方式主机转速(RPm)操舵角度操舵时间(S)舵机参数测定值油压(MPa) 工作电流(A)工作电压(V)热态绝缘(ΜΩ) 左35º→右30º右35º→左30º左35º→右30º右35º→左30º左35º→右30º右35º→左30ºZ形操舵试验情况:应急能源操舵试验情况:辅助/人力操舵试验情况:结论:检验员:(质检部门公章)年月日验船师签署:年月日起货设备试验报告设备名称:产品编号:试验水域:试验日期:艏吃水:艉吃水:平均吃水:试验情况简介:结论:检验员:(质检部门公章)年月日验船师签署:年月日固定水消防系统检验记录试验水域:试验日期:艏吃水:舯吃水:艉吃水:系统参数主消防泵型号/排量/压头/数量/位置:/ m3 / m/ 台/备用消防泵型号/排量/压头/位置:/ m3 / m/ 台/消防总管直径mm 支管直径mm 消火栓直径mm水枪口径mm直流水枪支;口径mm 水/雾两用水枪支管系装船完工后,经Mpa 压力试验结果满意。
全船消火栓数量共计只,布置合理,满足法规要求。
机旁启动效用试验结果满意,在位置远程启动效用试验结果满意。
船舶逆水最高航行速度Km/h 时,最高位2支水枪同时使用,消防泵轮流启动,单台泵工作的前提下,水枪最小射程为m。
试验结束后,消防泵电动机热态绝缘电阻:结论:检验员:(质检部门公章)年月日验船师签署:年月日固定压力水雾灭火系统检验记录试验水域:试验时间:艏吃水:舯吃水:艉吃水:系统参数水泵型号/排量/压头/安置位置:/ m3/ m/原动机型式/型号/转速/功率:/ / rpm/ KW 启动方式:传动方式:变速箱型号/速比:/管系装船完工,总管直径mm,经Mpa 压力试验结果满意。
喷头型号/流量/数量:/ L/Min/ 只,喷头布置满足功能要求。
系统保护处所:水泵作次启动试验,结果满意。
压力水雾系统作效用试验Min,全部只喷头均能正常投入工作,雾化效果满意。
结论:检验员:(质检部门公章)年月日验船师签署:年月日固定CO2灭火系统检验记录检验水域:检验时间:艏吃水:舯吃水:尾吃水:系统参数CO2气瓶型号/单个空瓶重量/气瓶数量:/ Kg/ 只,分成个施放组。
CO2气瓶平均充装量Kg/只,CO2总充装量Kg,最大被保护舱室容积m3 管系装船完工,经Mpa 压力试验结果满意。
喷头型号和驾驶室之间采用方式进行通信,设备型号。
在舱,布置个喷头,喷头布置合理,满足功能要求。
在舱,布置个喷头,喷头布置合理,满足功能要求。
在舱,布置个喷头,喷头布置合理,满足功能要求。
管系畅通性试验结果满意。
施放前声光报警系统效用试验结果满意。
施放操作程序已悬挂在醒目位置,检验满意。
船内通信系统效用试验结果满意。
施放机构和施放前声光报警系统的连锁装置经效用试验结果满意。
灭火站内外标志、应急钥匙等检验结果满意。
安装完工后,气瓶瓶头阀保险销已全部拆除。
施放机构的布置位置合理,安全。
结论:检验员:(质检部门公章)年月日验船师签署:年月日固定甲板泡沫灭火系统检验记录试验水域:试验时间:系统参数泡沫舱位置/容量/泡沫类别:/ m3/泡沫泡型号/喷射能力/数量:/ L/Min/ 门安装位置:泡沫枪型号/喷射能力/数量:/ L/Min/ 支被保护处所甲板总面积:m2;货舱数量个;最大货舱容积m3管系安装完工,经Mpa 压力试验,结果满意。
泡沫炮和泡沫枪的布置合理,和设计相符,满足法规要求。
效用试验证明本系统达到设计要求,对试验结果满意。
结论:检验员:(质检部门公章)年月日验船师签署:年月日消防用品、救生设备检验记录消防用品名称型号规格数量位置泡沫灭火机L 具干粉灭火机Kg 具CO2灭火机Kg 具1211灭火机Kg 具大型灭火机台可携式泡沫枪L 套消防水桶L 只砂箱L 个太平斧把手提防爆灯具铁扦和铁钩套消防员装备套自给式呼吸器具救生设备救生圈成人型件救生衣儿童型件救生浮具具气胀试救生环具救生艇定员人艘其他工作艇定员人艘结论:检验员:(质检部门公章)年月日验船师签署:年月日船舶性能试验报告试验水域:试验日期:水深:风向:艏吃水:艉吃水:平均吃水:试验情况简介、记录:结论:检验员:(质检部门公章)年月日验船师签署:年月日艉轴和轴承间隙测量单位:mm前轴承后轴承左/右艉轴╋╋轴系找正测量单位:mm偏移曲折艉轴和中间╋╋轴(左/右)╋╋中间轴和齿轮箱(左/右)╋╋齿轮箱和主机(左/右)舵轴和舵轴承间隙测量单位:mm上轴承下轴承左/右舵承╋╋结论:检验员:(质检部门公章)年月日验船师签署:年月日主机臂距差测量单位: mm安装后测量1缸2缸3缸4缸5缸6缸航行试验后测量1缸2缸3缸4缸5缸6缸结论:检验员:(质检部门公章)年月日验船师签署:年月日柴油机起动性能试验名称:机号:机舱温度(℃) 冷却水温度(℃) 机油温度(℃)空气起动起动前气瓶压力(MPa)气瓶容积(L)次数123456789101112时间(S)压力降至(MPa)最低启动压力(MPa)蓄电池电池起动次数123456789101112时间(S)起动前电压(V)比重(kg/cm3)起动后电压(V)比重(kg/cm3)换向试验记录主机转转速(rpm)换向方向换向时间(S)齿轮箱滑油温度(℃)滑油压力(MPa)工作压力(MPa)正-停-倒倒-停-正正-停-倒倒-停-正正-停-倒倒-停-正结论:检验员:(质检部门公章)年月日验船师签署:年月日柴油机系泊/航行试验记录名称:型号:机号:试验日期:测量时间转速(rpm)/转向滑油压力(MPa)/ 出口温度(℃)淡水进/出口温度(℃)海水压力(MPa)各缸排气温度(℃) 各缸爆发压力(MPa)1 / / / / / /2 / / / / / /3 / / / / / /4 / / / / / /5 / / / / / /6 / / / / / /排气总管温度(℃)增压器滑油压力(MPa)齿轮箱工作油压(MPa)润滑油压(MPa)油温(℃)中间轴承温度(℃)艉轴前密封装置温度(℃)燃油压力((MPa)油泵齿条格数结论:检验员:(质检部门公章)年月日验船师签署:年月日柴油发电机组原动机负荷试验记录名称:型号:机号:试验时间:时间转速rpm 负荷(%) 滑油出口温度(℃)滑油压力(MPa)冷却水出口温度(℃)柴油发电机组负荷突加突缷试验记录负荷变化% 原转速(rpm)瞬时转速(rpm)稳定转速(rpm)稳定时间(S)变化前频率(Hz)瞬时频率(Hz)变化后频率(Hz)稳定时间(S)100→00→100100→00→100100→00→100结论:检验员:(质检部门公章)年月日验船师签署:年月日交流发电机负载试验记录发电机名称:试验时间:型号:机号:额定功率:KW 额定电流: A额定电压:V 额定频率:Hz 额定转速:rpm 额定功率因数:序号试验负荷KW试验时间电压V 电流A 功率因数频率H转速rpm机舱温度°C123456绝缘电阻(热态)MΩ结论:检验员:(质检部门公章)年月日验船师签署:年月日发电机并联运行试验记录柴油发电机组组船上编号:发电机型号:发电机产品编号:试验日期:柴油发电机组组船上编号:发电机型号:发电机产品编号:序号试验负荷KW试验时间号发电机号发电机有功功率分配误差ΔPKW无功功率分配误差ΔQKvar 规定Min实际Min电压V电流A功率因数频率Hz有功功率KW电压V电流A功率因数频率Hz有功功率KW1 234567当并联运行的台发电机的总负载为KW时,起动船上最大的电动机KW,电站工作稳定。
