UNIT 1 UML概述 1.UML的全称是The Unified Modeling Language 统一建模语言，是应用于软件系统的分析、设计和开发过程中的一种有效建模手段。
2.软件开发方法概述：a.瀑布型 b.原型法 c.面向对象 3. 什么是建模？模型是对现实的简化。
建模就是建立系统模型的过程，又称模型化。
4.UML的特点：统一标准面向对象可视化、表达能力强独立于过程易掌握，易用UNIT 2 UML 关系 1.UML中的四种关系： a.依赖（Dependency）描述了类之间的使用关系。
b/类属（Generalization）描述了类之间的“一般”和“特殊”的关系。
c .关联（Association）描述了对象之间的结构关系。
D.实现（Realization）描述了规定协议的元素和遵守协议的元素之间的关系。
依赖关系（Dependency）（最弱）图形表示：带有箭头的虚线表示。
Y （源） X（目的）类属关系（Generalization）图示表示：用带有空心箭头的直线表示。
子元素父元素关联关系（Association）对象A （关联名称）对象B Car wheels （聚合）关联上的四种修饰阶元的表示：1）0…n代表0～∞，表示0个或任意多个。
2）1…n代表1～∞，表示1个或任意多个。
3）单个数字表示。
1表示一个，2表示两个等等。
4）连续或不连续的数字范围表示。
0…2，4…6，8…*，表示除了3，7之外的任何数量。
聚合关系表示了整体和部分的关系用“has-a”来表示图形表示：用带有空心菱形箭头的直线表示。
部分整体组合关系部分离开整体后就没有实际意义了。
用“contains-a”来表示这种关系。
部分整体实现关系一方作为要求被提出，另一方具体履行要求中声明的任务1、2 总结复习关联关系的两种特殊情况：聚合和组合。
UML统一的是什么？（统一的是符号标记Notation，不是过程Process）传统的软件工程方法叫什么？分为几个阶段？瀑布模型。
1、什么是UML？UML是软件开发和系统建模的标准工具，它主要包括的视图为静态视图、用例视图、交互视图、状态机视图、活动视图、物理视图和模型管理视图。
2、UML的通用机制规格说明：模型元素实例需要附加相关的规格说明来添加模型元素的特性；修饰：每个模型元素都有一个基本符号，这个基本符号可视化的表达了元素模型最重要的信息；通用划分：是一种保证不同抽象概念层次的机制。
通常可以采用两种方式：一种是类和对象的划分，另一种是将接口和实现分离。
3、UML的扩展机制构造型：如<<****>>，是对模型元素的额外定义标记值：如{标记名=标记值}，用来存储有关模型元素或者表达元素的一些相关信息约束：如+{约束内容}，用于扩展UML构造块的语义4、包图的作用1）对语义上相关的元素进行分组；2）定义模型中的“语义边界”；3）提供配置管理单元；4）在设计时，提供并行工作的单元；5）提供封装的命名空间，其中所有名称必须惟一5、包图的三个层次用户界面层：代表与与用户进行交互的界面业务逻辑层：用来处理系统的业务流程数据访问层：是程序中和数据库进行交互的层6、包图的可见性Public：“+”+类名protected：“#”+类名private：“-”+类名7、构件图与部署图构件图是用来表示系统中构件与构件之间、以及定义的类或接口与构件之间关系的图；部署图描述了一个系统运行时的硬件节点，以及在这些节点上运行的软件构件将在何处物理地运行和它们将如何彼此通信的静态视图。

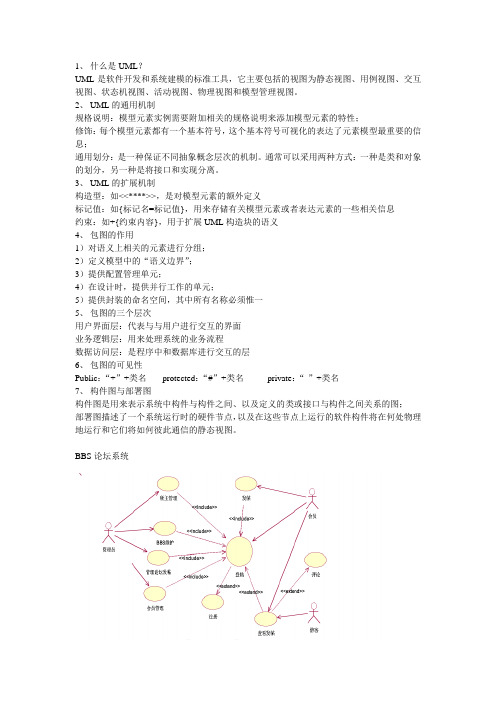

BBS论坛系统用例图在用例图中可以看到管理员、会员和游客对于本系统的所有用例管理员的用例：（1）登陆系统（2）管理论坛发帖（3）版主管理（4）会员管理（5）BBS维护会员的用例：（1）登陆系统（2）发帖（3）查看发帖（4）评论游客的用例：（1）注册（2）查看发帖类图一、参与者相关类参与者有：游客、会员、版主、系统管理员，把游客、会员和版主划分为bbsuser类，吧系统管理员划分为bbsadmin类二、系统中的其他类bbs类是论坛中发表的帖子类。
uml复习资料Uml复习资料第一章1.面向对象技术是一种以对象为基础，以事件或消息来驱动对象执行处理的程序设计技术。
——自下而上的程序设计方法。
2.对象是由状态和行为构成的。
3.类（Class）是具有相同属性和操作的一组对象的组合，也就是说，抽象模型中的“类”描述了一组相似对象的共同特征，为属于该类的全部对象提供了统一的抽象描述。
4.抽象、封装、继承、多态是面向对象程序的基本特征。
5.对象是某种可被人感知的事物，也是思维、感觉或动作所能作用的物质或精神体。
6.下列关于类与对象的关系的说法不正确的是：有些对象是不能被抽象成类的。
7.类的定义可以不包含的要素是：类的编号。
第二章1.在UML中主要包括的视图为静态视图、用例视图、交互视图、实现视图、状态机视图、活动视图、部署视图和模型管理视图。
2.uml图包括：用例图、类图、状态图、序列图、活动图、构件图和部署图。
3.用例视图描述了系统的参与者与系统进行交互的功能，是参与者所能观察和使用到的系统功能的模型图。
一个用例是系统的一个功能单元，是系统参与者与系统之间进行的一次交互作用。
4.状态机视图是通过对象的各种状态来建立模型来描述对象随时间变化的动态行为，并且它是以独立的对象为中心进行描述的。
5．用例图的主要目的是帮助开发团队以一种可视化的方式理解系统的功能需求，包括基于基本流程的“角色”关系，以及系统内用例之间的关系。
6.在UML中，定义了四种基本的面向对象的事物，分别是结构事物、行为事物、分组事物和注释事物等。
7.UML中主要包含四种关系，分别是依赖、关联、泛化和实现。
8.下列关于视图的说法不正确的是：构件视图表示运行时的计算资源（例如计算机以及它们之间的连接）的物理布置。
9.构件不包括uml图。
10.下列关于交互视图说法不正确的是：交互视图包含类图和顺序图。
应该是序列图和协作图。
11.下列关于对象约束语言的特性，说法不正确的是：对象约束语言是一种弱类型语言。
UML复习整理1、什么是UML，UML的组成？(Unified Modeling Language,统一建模语言)是一种面向对象普遍适用的建模语言，它是运用统一的、标准化的标记和定义实现对软件系统进行面向对象的描述和建模。
UML包括：10种模型图。
用例图(Use casediagram)；类图(Classdiagram)、对象图(Objectdiagram)、包图(Packagediagram)；状态图(Statechartdiagram)、活动图（ActivityDiagram）；顺序图(Sequence diagram)、协作图(Collaboration diagram)；构件图(Component diagram)、部署图(Deployment diagram)。
2、面向对象程序设计的基本特征包括了什么？试举例说明三大特征。
面向对象程序设计的基本特征包括了封装、继承和多态。
举例：封装—电脑由电子元件组成，每个部分都有自己的功能、性能、指标。
但在适用电脑时用户不需要了解这些电子元件的功能只需要通过键盘鼠标等来实现自己想要的功能。
这就是封装，用户不需要了解电脑内部原理，只需要知道如何使用键盘鼠标。
继承—一个类的的定义可以基于另外一个已经存在的类，既子类基于父类，从而实现代码的重用。
多态—不同的类对象收到同一消息可以产生完全不同的响应效果，这种现象叫多态。
多态性依托与继承性是面向对象程序设计的精髓之一。
3、用例图的组成要素，根据某些需求会画用例图，会把握用例与用例之间的关系。
用例图由以下几种元素组成：执行者、用例、系统、关系、用例描述。
用例与用例之间的关系主要包括：关联（association）、包含（include）、扩展（extend）、泛化（generalization）。
4、活动图的要素。
会画活动图（比如登陆）。
活动图主要包括：起点和终点、活动、转移、接受信号和发送信号、决策点和汇合点、分叉和汇合、控制流终点、泳道。
