【塑料橡胶制品】塑料注塑成型故障排除

注塑过程中常见的问题及解决方案一、飞边（披锋）1. 问题描述- 这飞边就像塑料偷偷长出来的小翅膀，在注塑件的边缘或者分型面那里冒出来，看着可闹心了。

就像好好的一块蛋糕，边缘突然多出了一些不规则的奶油坨坨。

2. 解决方案- 首先得检查模具的合模力。

要是合模力不够，那塑料就会像调皮的小孩从门缝里挤出来。

适当增加合模力，把模具紧紧抱住，让塑料乖乖待在该待的地方。

- 模具的磨损也会导致飞边。

就像穿破了的鞋子会漏脚指头一样，磨损的模具缝隙变大了。

这时候就得修模啦，把那些磨损的地方补一补或者磨平。

- 注塑压力也不能太大。

如果压力太大，塑料就像被大力士猛推的水，到处乱流。

降低注塑压力，找到一个合适的值，既能把模具填满，又不会让塑料溢出来。

二、短射（缺料）1. 问题描述- 短射就像给一个杯子倒水，结果没倒满一样。

注塑件看着不完整，有些地方该有塑料的却空着，就像一个没发育好的小怪物。

2. 解决方案- 先看看注塑压力是不是太小。

压力小的话，塑料就像没力气的小蚂蚁，爬不到模具的每个角落。

增加注塑压力，让塑料充满整个模具型腔。

- 塑料的流动性也很关键。

如果塑料太黏，就像浓稠的糨糊，很难流到模具的远端。

这时候可以提高料筒温度，让塑料变得稀一点，流动性更好，就像把糨糊加热变成稀粥一样，能顺利流到各个地方。

- 浇口尺寸也可能有问题。

要是浇口太小，就像一个小得可怜的水龙头，水流不出来多少。

适当扩大浇口尺寸，让塑料能畅快地流进模具。

三、气泡（气穴）1. 问题描述2. 解决方案- 注塑速度可能太快了。

塑料像一阵风呼呼地冲进模具，把空气都裹在里面了。

降低注塑速度，让塑料慢慢流进去，就像散步一样，这样空气就有机会跑出来了。

- 模具的排气也很重要。

如果模具没有排气孔或者排气不良，空气就被困在里面出不来。

在模具上开排气槽或者使用透气钢材料，给空气一条逃跑的路。

- 塑料干燥不彻底也会产生气泡。

如果塑料里有水份，加热的时候就会变成水蒸气，形成气泡。

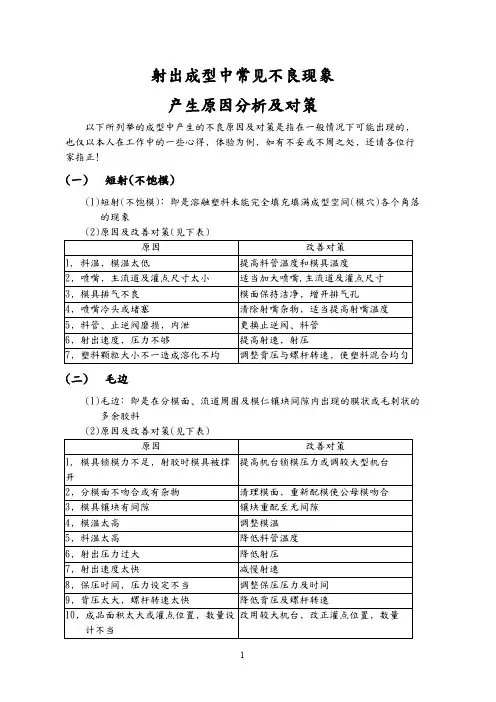

射出成型中常见不良现象产生原因分析及对策以下所列举的成型中产生的不良原因及对策是指在一般情况下可能出现的﹐也仅以本人在工作中的一些心得﹐体验为例﹐如有不妥或不周之处﹐还请各位行家指正﹗(一)短射(不饱模)(1)短射(不饱模)﹕即是溶融塑料未能完全填充填满成型空间(模穴)各个角落的现象(2)原因及改善对策(见下表)(二)毛边(1)毛边﹕即是在分模面﹑流道周围及模仁镶块间隙内出现的膜状或毛刺状的多余胶料(2)原因及改善对策(见下表)*注﹕成型时间过长﹐模温过低而采用高压﹐高速射出也是产生毛边的常见原因(三)银线(1)银条(银线)即是在成型产品表面或表面附近﹐沿塑料流动方向﹐呈放射状的银白色条纹。

(2)原因及改善对策(见下表)(四)成品光泽度低(1)成品光泽度低是指成品表面光泽达不到质量要求﹐表面无折光度。

(2)原因及改善对策(见下表)(五)变形（1）变形可分为对角线的扭曲及平行边沿的曲翘两种﹐是成品成型中发生的不规则弯曲现象（2）原因及发善对策（见下表）（六）顶白（1）顶白（也叫白化）是指成品在脱模之际﹐在顶针或其它脱模部位出现白色痕迹（2）原因及改善对策（见下表）（七）结合线（1）结合线是指在成型中﹐二道或多道熔融材料融合时出现的细线状（2）原因及改善对策（见下表）（八）冲料痕（1）冲料痕是指熔融材料在进料点附近﹐以浇口为中心而呈现的条纹状（2）原因及改善对策（九）异色（黑纹）（1）异色（黑纹）是指在成型过程中﹐在成品表面出现的黑色或其它深色条纹（2）原因及改善对策（见下表）（十）气泡（1）气泡是熔融塑料中的水份﹐挥发气体于成型过成中被封入内部而残留的空动现象（2）原因及改善对策（见下表）射出换料要诀在射出成型作业中﹑换料﹑换色的问题﹐值得吾入深入探讨﹒如何以最快速的方法完成换料﹑换色﹐除可节省时间外﹐并可降低一笔相当可观的生产成本﹒一﹑同一材料之换色1﹒1同一材料的换色时﹐原则上从淡色材料换为深浓色材料﹐较从不透明材料换为透明材料容易﹒一般换色作业程序如下﹕（1）关斗漏料斗下部的进料挡门﹔（2）空射数次﹐将加热料管内的材料全部射出﹔（3）新材料加入漏斗﹔（4）打开进料挡门﹐螺杆前进后退十数次直到换色完成﹒从不透明材料换为透明材料时﹐尤需拆除喷嘴头部份﹐清除残留的材料﹐必要时杆亦需抽出撤底清理﹐不可有残余料积存死角处﹒二﹑不同材料之换色2.1 不同材料的更换作业﹐是利用前后各材料的熔融黏度差﹐与加热管的温度控制来施行换料手续。

注塑成型常见不良现象及处理措施注塑成型常见的不良现象有以下几种：
1. 短射：指注塑料进模型中未充满模腔，导致产品缺陷。

处理措施：增加注射
压力、延长注射时间、增加料缸温度、增加模具温度、增加模具出料口直径等。

2. 气泡：指产品表面或内部出现气泡，影响产品质量。

处理措施：增加注射压力、延长注射时间、增加模具温度、增加料缸温度、增加模具出料口直径、增加模具排气孔等。

3. 热熔线：指产品表面出现细小的线状缺陷，通常是由于注射速度过快导致的。

处理措施：减小注射速度、增加模具温度、增加模具出料口直径等。

4. 毛刺：指产品表面出现细小的凸起，通常是由于模具设计不合理或模具磨损
导致的。

处理措施：修复模具、修改模具设计、增加模具温度、增加模具出料口直径等。

5. 缩水：指产品尺寸缩小，通常是由于注射压力不足或冷却时间不足导致的。

处理措施：增加注射压力、延长冷却时间、增加模具温度等。

6. 毛洞：指产品表面或内部出现凹陷，通常是由于注射速度过快或模具设计不
合理导致的。

处理措施：减小注射速度、修改模具设计、增加模具温度等。

处理不良现象的关键是找到问题的根源，然后针对性地采取相应的处理措施。

同时，注塑成型过程中的参数控制和模具维护也是关键的因素，需要进行定期检查和调整。

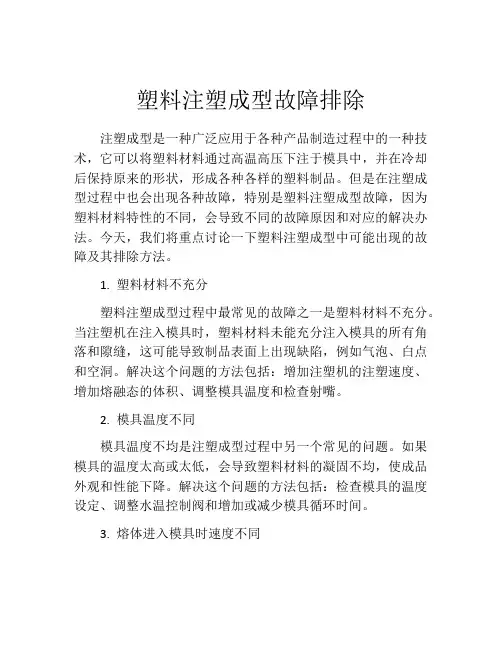

塑料注塑成型故障排除注塑成型是一种广泛应用于各种产品制造过程中的一种技术，它可以将塑料材料通过高温高压下注于模具中，并在冷却后保持原来的形状，形成各种各样的塑料制品。

但是在注塑成型过程中也会出现各种故障，特别是塑料注塑成型故障，因为塑料材料特性的不同，会导致不同的故障原因和对应的解决办法。

今天，我们将重点讨论一下塑料注塑成型中可能出现的故障及其排除方法。

1. 塑料材料不充分塑料注塑成型过程中最常见的故障之一是塑料材料不充分。

当注塑机在注入模具时，塑料材料未能充分注入模具的所有角落和隙缝，这可能导致制品表面上出现缺陷，例如气泡、白点和空洞。

解决这个问题的方法包括：增加注塑机的注塑速度、增加熔融态的体积、调整模具温度和检查射嘴。

2. 模具温度不同模具温度不均是注塑成型过程中另一个常见的问题。

如果模具的温度太高或太低，会导致塑料材料的凝固不均，使成品外观和性能下降。

解决这个问题的方法包括：检查模具的温度设定、调整水温控制阀和增加或减少模具循环时间。

3. 熔体进入模具时速度不同熔体进入模具时速度不同也会导致注塑成型的故障。

如果熔体进入模具的速度过快，可能会导致痕迹和缺陷，而如果速度过慢，则会导致模具中的熔融材料减少，从而使成品缺陷严重。

解决这个问题的方法包括检查注塑机的压力、调整注塑机的压力、检查注塑机的速度和调整塑料温度。

4. 模具中的熔体流动模具中的熔体流动也是注塑成型过程中的一个常见问题。

当模具处于运行状态时，如果熔融材料的流动速度不均，可以导致产品表面崩裂，甚至可能损坏模具。

解决这个问题的方法包括检查模具的设计、融材料的温度、注射压力、喷嘴位置和模具温度。

5. 塑料材料气泡塑料材料中出现气泡也是注塑成型中常见的故障。

当塑料材料中存在饱和的空气或其他气体时，会在塑料成型过程中形成气泡，这可能影响制品的美观，同时还会影响其物理性能。

解决这个问题的方法包括颗粒制造商解决、高压注入气体、在模具中放置真空和减少塑料材料中的空气含量。

注塑不正常情况及处理办法作为塑料加工厂，塑料制件的质量评价主要有三个方面：○1是外观质量—包括完整性、颜色、光泽等;○2是尺寸和相对位置间的准确性；○3是与用途相应的机械性能、化学性能、电性能等。

一．制件不满（缺胶）这是一个常遇的但又比较容易解决的问题。

1. 熔胶量调节不当（螺杆位置设定不合理）（1）. 缺料。

螺杆位置高校不对，熔胶位置不够长或因加料控制系统操作不正常造成缺料。

对ABS、PP、PA、及颗粒大、空隙多的粒料应调较高料量。

预塑背压偏小时，料筒内料粒密度小，可能造成缺料，应调高料量。

（2）.多料。

当料筒端部存料过多，即缓冲垫过大，注射时螺杆要消耗额外多的注射压力来压紧、推动料筒内的超额囤料，就大大地降低了进入模腔的塑料的有效射压，反而使制件难以充满。

2. 注射压力不妥不耐高温的胶料或不耐温的色粉促使熔融塑料在偏低的温度下成型。

需要比通常高一些的注射压力和延长注射时间来弥补。

开头复杂、厚薄变化大。

流程长的制件，以及粘度较大的塑料如增韧性ABS等具有十分突出效果。

注射时间过短，螺杆退回太早，引起缺料。

3. 料温过低（1）.前段（靠射嘴段）温度低。

进入模腔的熔料，占了前段料的大部份，如果这部份的温度低了，模具的冷却作用将令粘度过早地上升到难以流动的状态，导致对远端的充填。

（2）.后段（靠进料口）温度低。

由于温度低，粘性大的塑料流动困难。

对于螺杆机，则拖滞了螺杆的向前运动，结果虽然注射油缸压力表己显示出足够压力，但实际上从射嘴出来的料只获得了很大折扣的推力，在低压低速情形下进入型腔。

（3）.射嘴温度低。

这种情况多出现在固定加料操作中，因为长时间与冷的模具（连同巨大的模板）接触，传走了热量，如果射嘴加热圈供热不足或电接触不良，缺乏足够的热量补充，料流温度低，甚至可能堵塞模具的入料通道。

（4）.生产周期过短。

由于周期过短，料温来不及跟上，亦会造成缺料。

这在电压向下波动辐度较大的地方尤其明显，调整时一般不要改变注射时间和保压时间，主要考虑调整从保压完毕到螺杆退回的那段时间，既不影响充模成型条件，又可延长或缩短料粒在料筒内的预热时间。

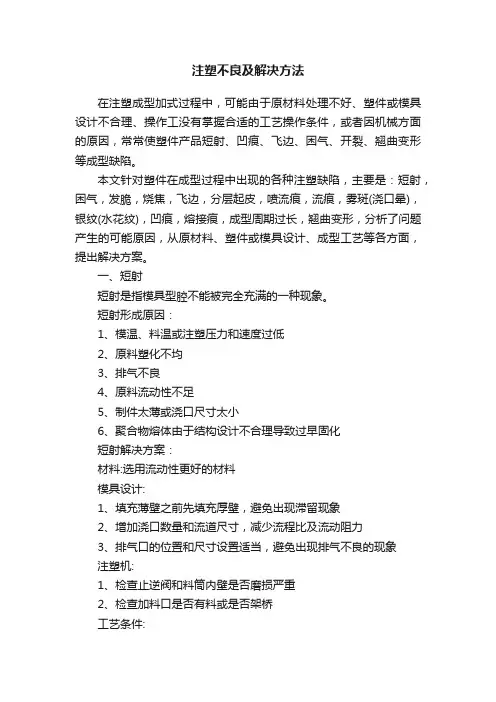

注塑不良及解决方法在注塑成型加式过程中，可能由于原材料处理不好、塑件或模具设计不合理、操作工没有掌握合适的工艺操作条件，或者因机械方面的原因，常常使塑件产品短射、凹痕、飞边、困气、开裂、翘曲变形等成型缺陷。

本文针对塑件在成型过程中出现的各种注塑缺陷，主要是：短射，困气，发脆，烧焦，飞边，分层起皮，喷流痕，流痕，雾斑(浇口晕)，银纹(水花纹)，凹痕，熔接痕，成型周期过长，翘曲变形，分析了问题产生的可能原因，从原材料、塑件或模具设计、成型工艺等各方面，提出解决方案。

一、短射短射是指模具型腔不能被完全充满的一种现象。

短射形成原因：1、模温、料温或注塑压力和速度过低2、原料塑化不均3、排气不良4、原料流动性不足5、制件太薄或浇口尺寸太小6、聚合物熔体由于结构设计不合理导致过早固化短射解决方案：材料:选用流动性更好的材料模具设计:1、填充薄壁之前先填充厚壁，避免出现滞留现象2、增加浇口数量和流道尺寸，减少流程比及流动阻力3、排气口的位置和尺寸设置适当，避免出现排气不良的现象注塑机:1、检查止逆阀和料筒内壁是否磨损严重2、检查加料口是否有料或是否架桥工艺条件:1、增大注塑压力和注塑速度,增强剪切热2、增大注塑量3、增大料筒温度和模具温度二、困气困气是指空气被困在型腔内而使制件产生气泡。

困气形成原因：它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。

困在型腔内气体不能被及时排出，易导致出现表面起泡，制件内部夹气，注塑不满等现象。

困气解决方案：结构设计:减少厚度的不一致，尽量保证壁厚均匀模具设计:1、在最后填充的地方增设排气口2、重新设计浇口和流道系统工艺条件:1、降低最后一级注塑速度.2、增加模温三、发脆塑件发脆是指制件在某些部位出现容易开裂或折断。

发脆原因：1、干燥条件不适合;使用过多回收料2、注塑温度设置不对3、浇口和流道系统设置不恰当4、熔解痕强度不高发脆解决方案：材料:1、注塑前设置适当的干燥条件2、减少使用回收料，增加原生料的比例.3、选用高强度的塑胶.模具设计:增大主流道、分流道和浇口尺寸注塑机:选择设计良好的螺杆，使塑化时温度分配更加均匀工艺条件:1、降低料筒和喷嘴的温度2、降低背压、螺杆转速和注塑速度3、通过增加料温，加大注塑压力，提高熔解痕强度四、烧焦焦痕是指型腔内气体不能及时排走，导致在流动最末断产生烧黑现象。

塑料注塑成型不良现象原因及处理办法一、气泡气泡是一种常见的注塑不良现象，造成气泡的原因可以分为产品设计、原料选择和注塑工艺三个方面。

1.产品设计问题：设计中未考虑到壁厚梯度过大、封闭空腔、通孔无曲线等情况，导致气泡无法排除。

处理办法：合理优化产品设计，减小壁厚梯度、增加封闭空腔的通气孔。

2.原料选择问题：原料中含有过多的挥发性成分、水分或杂质，或者原料中添加了过多的促进剂。

处理办法：使用质量可靠的原料，并严格控制原料中的水分和杂质含量。

3.注塑工艺问题：温度、压力、注射速度等工艺参数设置不合理，导致气泡无法排除。

处理办法：合理调整注塑工艺参数，保持合适的温度、压力和注射速度，防止气泡产生。

二、热缩痕热缩痕是注塑过程中产生的一种表面缺陷，常见于产品壁厚不一致、结构复杂的部分。

1.壁厚不一致问题：在产品设计中，壁厚过大或过小的部分易产生热缩痕。

处理办法：调整产品结构，减小壁厚梯度，避免热缩痕的产生。

2.注塑工艺问题：注塑过程中温度、压力不稳定，或者注射速度过快，都会导致热缩痕的产生。

处理办法：优化注塑工艺参数，保持合适的温度、压力和注射速度，避免热缩痕的产生。

三、翘曲变形翘曲变形是注塑成型中常见的一种现象，主要是由于材料流动不均匀或受力不平衡造成的。

1.部件结构问题：产品设计中存在壁厚不均匀、结构不合理等问题，易导致翘曲变形。

处理办法：优化产品结构设计，减小壁厚梯度，增加强度和刚度。

2.注塑工艺问题：注塑过程中温度、压力、注射速度等参数设置不合理，也会导致翘曲变形。

处理办法：调整注塑工艺参数，保持合适的温度、压力和注射速度，控制注塑过程中的变形。

四、色差色差是指注塑成型产品的颜色不均匀或与要求的颜色不符，主要由原料或工艺引起。

1.原料问题：原料中的色母粒质量不好、色母粒加入不均匀等原因，导致产品的色差问题。

处理办法：选用质量可靠的色母粒，并加入均匀进行混合。

2.注塑工艺问题：注塑过程中温度控制不当，熔融状态不稳定，颜色出现偏差。

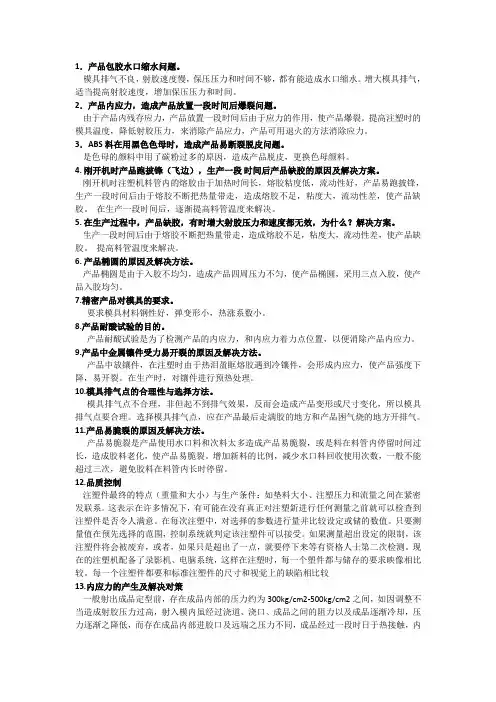

1．产品包胶水口缩水问题。

模具排气不良，射胶速度慢，保压压力和时间不够，都有能造成水口缩水。

增大模具排气，适当提高射胶速度，增加保压压力和时间。

2．产品内应力，造成产品放置一段时间后爆裂问题。

由于产品内残存应力，产品放置一段时间后由于应力的作用，使产品爆裂。

提高注塑时的模具温度，降低射胶压力，来消除产品应力，产品可用退火的方法消除应力。

3．ABS料在用黑色色母时，造成产品易断裂脱皮问题。

是色母的颜料中用了碳粉过多的原因，造成产品脱皮，更换色母颜料。

4.刚开机时产品跑披锋（飞边），生产一段时间后产品缺胶的原因及解决方案。

刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。

在生产一段时间后，逐渐提高料管温度来解决。

5.在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方案。

生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。

提高料管温度来解决。

6.产品椭圆的原因及解决方法。

产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。

7.精密产品对模具的要求。

要求模具材料钢性好，弹变形小，热涨系数小。

8.产品耐酸试验的目的。

产品耐酸试验是为了检测产品的内应力，和内应力着力点位置，以便消除产品内应力。

9.产品中金属镶件受力易开裂的原因及解决方法。

产品中放镶件，在注塑时由于热泪盈眶熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。

在生产时，对镶件进行预热处理。

10.模具排气点的合理性与选择方法。

模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。

选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。

11.产品易脆裂的原因及解决方法。

产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。

注塑机四大部分常见问题以及处理一：锁模部分故障问题与处理方法：（一）：不锁模：处理方法：1）：检查安全门前行程开关，并修复。

2）：检查电箱内24V5A电源，换保险及电源盒。

3）：检查阀芯是否卡住，清洗阀芯。

4）：检查I/O板是否有输出，电磁阀是否带电。

5）：检查液压安全开关是否压合，机械锁杆挡板是否打开。

（二）：开合模机绞响：处理方法：1）：检查润滑油管是否断开，若是的话，必须重新接好油管。

2）：润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。

3）：锁模力大，检查模具是否需大锁模力，调低锁模力。

4）：放大板电流调乱，检查电流参数是否符合验收标准，重新调整电流值。

5）：平行度超差，用百分表检查头二板平行度是否大于验收标准；调平行度。

（三）：等几秒钟才开模：处理方法：1）：起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。

2）：阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。

（四）：开锁模爬行：处理方法：1）：二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。

2）：开锁模速度压力调整不当，设定流量20，压力99时锁模二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。

3）：管道及油缸中有空气，排气。

（五）：开模开不动：处理方法：1）：增加开锁模速度，压力流量过小未调好，检查开锁模速度，压力是否适当，加大开锁模压力，速度。

2）：锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。

3）：检查是否反铰。

（六）：自动生产中调模会越来越紧或越松：处理方法：1）：调模电磁阀内漏，检查电磁阀是否为“O”型，型号4WE6E 或0810092101，更换电磁阀或是否电磁阀不工作时带24V电。

2）：手动打其它动作时是否有调模动作，并看阀是否卡死。

（七）：锁模后其它动作工作时，全自动慢慢开模：处理方法：1）：油制板泄漏，检查或更换特快锁模阀，更换油制板。

注塑成型出现的问题及解决方法注塑过程中，有缺陷的塑料制品通常由下面一个或几个原因造成。

(1)模塑前：原材料的处理和贮存;(2)模塑阶段：成型周期内的成型条件;(3)模塑之后：制品的处理和修饰.在制品模塑前后出现的问题可能与污染、颜色、静态粉尘收集器等相关的问题有关；在模塑阶段，操作人员应能生产出质量好的熔体，在自测的基础上保证熔体从喷嘴自由流出。

每—套模具和每种原料都不同，因此无法概括好的熔体如何得到，操作人员的经验和加工需要成为最终点决定因素。

注塑制品的质量出现问题，应从模具设计和制造精度、成型条件、成型材料、成型前后的环境四个方面来考虑。

下面给出常见的问题及改进办法。

1 注塑制品表面缺陷(1－1)充填不足原因在于：供料不足；压力不够；加热不当；注塑时间不够；模具温度过低；夹入空气造成反压；多模腔中，各模腔的流道不平衡。

①制品整体有塌瘪倾向的充填不足。

成型材料的改进：选用流动性好的材料。

成型条件的改进：提高注射温度、压力、速度；提高保压压力、加大从注射到保压的变换时间；提高模具温度；调整喷嘴逆流阀。

模具结构的改进；改变浇口的位置；浇口变短、加大；流道变短、加宽：加大冷料穴；喷嘴和模具口配合完好。

制品设计的改进：调整树脂流动长度与厚度的比值：②一模多腔时某些型腔不能充填成型条件的改进：减小浇口充满前的注射速度；提高通过浇口后的注射速度。

制品设计的改进：尽量使各分流道的长度一致；加大充填不足型腔的浇口：③制品形状完整但某特定部分充填不足成型材料的改进；选用不易分解的材料；成型条件的改进：降低最后一级注射速度模具结构的改进：改变浇口的位置、增加排气槽：制品设计的改进：在顶杆上开斜口等。

(1－2)制品缩瘪(凹坑、凹痕) 原因在于浇口固结时料温过高：保压时间不够；进入模具型腔的物料不够。

成型材料的改进：选用收缩率小的材料。

成型条件的改进：提高注射压力；增大后期保压压力；降低缩瘪部分对应的注射速度；降低模具温度；降低注射温度。

塑胶件常见缺陷产生原因及改善对策塑胶件是一种常见的制品，广泛应用于日常生活和工业生产中。

然而，由于各种原因，塑胶件在生产过程中常常出现各种缺陷。

本文将探讨几种常见的塑胶件缺陷产生原因，并提出相应的改善对策。

首先，常见的塑胶件缺陷之一是气泡。

气泡是由于塑胶材料中的气体未能完全排除，在注塑过程中形成的。

气泡的存在会降低塑胶件的强度和可靠性。

造成气泡的主要原因是注塑过程中的气体未能被完全排除。

改善对策包括采用真空抽气的注塑机，减少材料中的挥发性成分，以及优化注塑工艺参数，如注射速度和压力。

其次，塑胶件常见的缺陷之一是短流。

短流是指注塑过程中塑胶材料未能充分充填模具的部分。

短流会导致塑胶件的尺寸不准确和表面质量差。

短流的产生原因有很多，包括料温不均匀、模具设计不当、注射压力不足等。

改善对策包括调整注塑工艺参数，如提高注射压力和温度，改善模具设计，增加流道和出口的尺寸，以及增加辅助冷却系统。

另外，塑胶件常见的缺陷之一是收缩。

收缩是指塑胶件在冷却后尺寸变小的现象，导致尺寸不准确和形状失真。

造成收缩的原因主要有两个方面，一是塑胶材料的物理特性，二是注塑工艺参数的选择。

改善对策包括选择具有较小收缩率的塑胶材料，增加注射压力和温度，以及优化模具设计，如增加冷却系统。

最后，塑胶件常见的缺陷之一是色差。

色差是指塑胶件表面颜色不均匀或与预期颜色不一致的现象，降低了产品的美观度和质量。

造成色差的主要原因是塑胶材料中色素的分散不均匀。

改善对策包括合理选择色素和添加剂，调整注塑工艺参数，如温度和压力，以及增加混色设备或涂装工艺。

总之，塑胶件的常见缺陷产生原因复杂多样，需要综合考虑材料、工艺和设备等因素。

通过优化生产工艺和改进设备，可以有效地提高塑胶件的质量和可靠性。

注塑缺陷原因分析与解决方案注塑是一种常用的塑料加工方法，用于制造各种塑料制品。

然而，在注塑过程中，可能会出现一些缺陷，如气泡、短射、热胀冷缩等，这些缺陷会影响产品的质量和性能。

因此，对注塑缺陷的原因进行分析，并提出相应的解决方案，对于提高产品质量和生产效率具有重要意义。

一、注塑缺陷原因分析1. 气泡气泡是注塑过程中常见的缺陷之一。

其原因可能包括以下几个方面：- 塑料材料中含有过多的水分，进入注塑机后蒸发形成气泡；- 注塑机温度过高，使得塑料材料中的气体无法完全排出；- 注塑机注射速度过快，使得塑料材料中的气体无法完全排出；- 模具中存在设计缺陷，导致气体无法完全排出。

2. 短射短射是指注塑制品在充模过程中未能填充满模腔的现象。

短射的原因可能包括以下几个方面：- 注塑机温度过低，导致塑料材料无法充分熔化；- 注塑机注射速度过慢，使得塑料材料没有足够的时间填充模腔；- 模具中存在设计缺陷，导致塑料材料无法充分填充模腔。

3. 热胀冷缩热胀冷缩是指注塑制品在冷却过程中发生尺寸变化的现象。

热胀冷缩的原因可能包括以下几个方面：- 注塑机温度控制不准确，导致塑料材料在冷却过程中温度变化不均匀；- 注塑机冷却时间过短，使得塑料材料没有足够的时间冷却固化；- 注塑机冷却压力不足，使得塑料材料在冷却过程中发生变形。

二、注塑缺陷解决方案1. 气泡解决方案- 使用干燥塑料材料，避免材料中含有过多的水分；- 控制注塑机温度，确保塑料材料中的气体能够完全排出；- 调整注塑机注射速度，使得塑料材料中的气体能够完全排出；- 设计合理的模具，确保气体能够完全排出。

2. 短射解决方案- 调整注塑机温度，确保塑料材料能够充分熔化；- 调整注塑机注射速度，使得塑料材料有足够的时间填充模腔；- 设计合理的模具，确保塑料材料能够充分填充模腔。

3. 热胀冷缩解决方案- 控制注塑机温度，确保塑料材料在冷却过程中温度变化均匀；- 增加注塑机冷却时间，使得塑料材料有足够的时间冷却固化；- 调整注塑机冷却压力，确保塑料材料在冷却过程中不发生变形。

塑料注塑成型故障排除不良现象的原因及处理办法1.充填不足2.溢料3.气孔4.波纹5.银条纹6.表面晕喑7.融合线8.气泡9.黑条纹及烧痕 10.龟裂11.离模溢料12.弯曲13.脱模不良14.直浇口的脱模不良15.材料的叠边不良不良现象及其原因处理办法１、充填不足 [1] 成形品的体积过大[2] 流道、浇口过小[3] 喷头温度低[4] 材料的温度或者射出压力低 [5] 内腔里的流体流动距离过长[6] 模具温度低了 [7] 射出速度慢了 [8] 材料的供给量过少[9] 排气不良2、溢料 [1]锁模力不足[2]模具不好[3]模具面的杂质 [4]成形品的投影面积过大 [5]材料的温度过高 [6]材料供给量过剩[7]射出压力高3气孔在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡 [1] 流道或浇口过小[2] 成形品的壁厚差大[3] 材料的温度高 [4] 离浇口的流动距离长[5] 脱模过早[6] 射出压力低[7] 冷却时间短 [8] 保压不充分4 波纹[1]材料流动不畅[2]模具温度低 [3]进浇口过小5 银条纹[1]水分或挥发成分[2]材料的温度过高[3]模具温度低[4]排气不良[5]成形品或模具的设计不良[6]模具面上的水分或挥发成分[8]混入夹杂的材料[9]螺桨的运转不当6.表面晕暗[1] 润滑或挥发成分过多[2]脱模材过多7 融合线------实际是2股或多股材料汇合时，材料的融合线。

与材料汇合时，材料的粘度有很大的关系。

从理论上讲，材料的汇合肯定会产生融合线，只是明显程度的不同而已。

[1]材料的温度[2]浇口的设计不当[3]材料里的挥发成分或脱模剂过多[4]材料的凝固快[5]成形品的设计不良8 气泡------在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡[1]浇口或流道过小[2]射出压力低[3]过剩的水分[4]成形品的设计不良[5]排气不良9 黑条纹及烧痕------实际是材料受到高温、高压的作用出现分解烧焦的现象。
