常用塑料注塑工艺参数知识详解

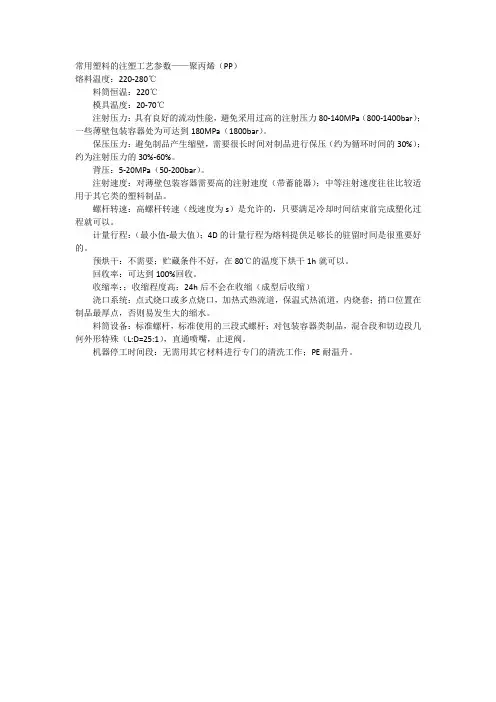

常用塑料的注塑工艺参数——聚丙烯（PP）
熔料温度：220-280℃
料筒恒温：220℃
模具温度：20-70℃
注射压力：具有良好的流动性能，避免采用过高的注射压力80-140MPa（800-1400bar）；一些薄壁包装容器处为可达到180MPa（1800bar）。

保压压力：避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30%）；约为注射压力的30%-60%。

背压：5-20MPa（50-200bar）。

注射速度：对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品。

螺杆转速：高螺杆转速（线速度为s）是允许的，只要满足冷却时间结束前完成塑化过程就可以。

计量行程：（最小值-最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要好的。

预烘干：不需要；贮藏条件不好，在80℃的温度下烘干1h就可以。

回收率：可达到100%回收。

收缩率：；收缩程度高；24h后不会在收缩（成型后收缩）
浇口系统：点式烧口或多点烧口，加热式热流道，保温式热流道，内烧套；捎口位置在制品最厚点，否则易发生大的缩水。

料筒设备：标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切边段几何外形特殊（L:D=25:1），直通喷嘴，止逆阀。

机器停工时间段：无需用其它材料进行专门的清洗工作；PE耐温升。

常用塑料1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS 材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

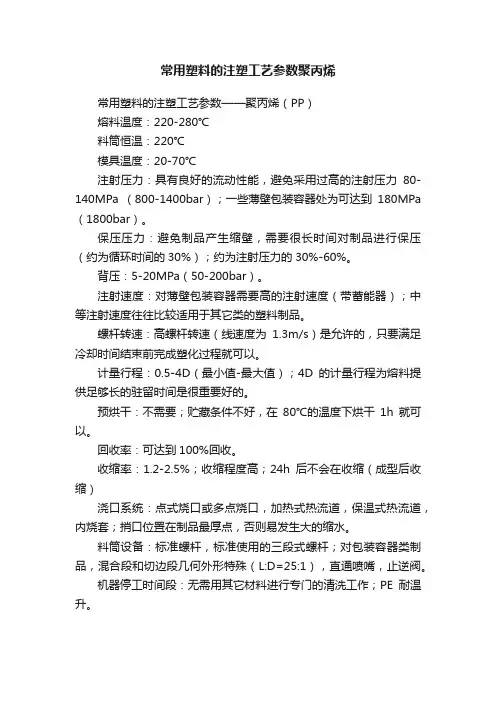

常用塑料的注塑工艺参数聚丙烯
常用塑料的注塑工艺参数——聚丙烯（PP）
熔料温度：220-280℃
料筒恒温：220℃
模具温度：20-70℃
注射压力：具有良好的流动性能，避免采用过高的注射压力80-140MPa （800-1400bar）；一些薄壁包装容器处为可达到180MPa （1800bar）。

保压压力：避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30%）；约为注射压力的30%-60%。

背压：5-20MPa（50-200bar）。

注射速度：对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品。

螺杆转速：高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以。

计量行程：0.5-4D（最小值-最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要好的。

预烘干：不需要；贮藏条件不好，在80℃的温度下烘干1h就可以。

回收率：可达到100%回收。

收缩率：1.2-2.5%；收缩程度高；24h后不会在收缩（成型后收缩）
浇口系统：点式烧口或多点烧口，加热式热流道，保温式热流道，内烧套；捎口位置在制品最厚点，否则易发生大的缩水。

料筒设备：标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切边段几何外形特殊（L:D=25:1），直通喷嘴，止逆阀。

机器停工时间段：无需用其它材料进行专门的清洗工作；PE耐温升。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

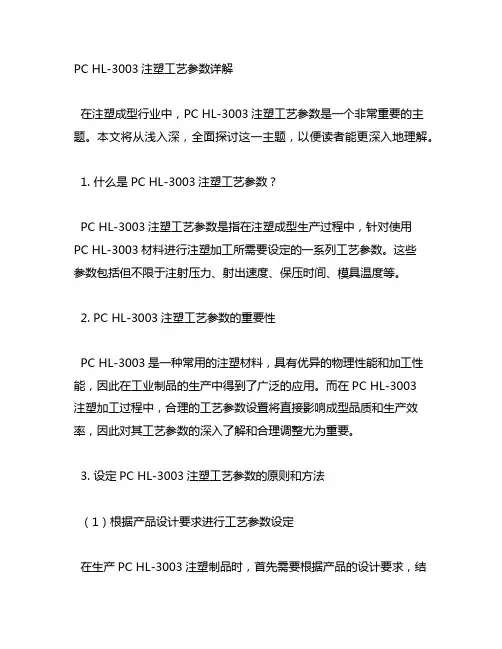

PC HL-3003注塑工艺参数详解在注塑成型行业中，PC HL-3003注塑工艺参数是一个非常重要的主题。

本文将从浅入深，全面探讨这一主题，以便读者能更深入地理解。

1. 什么是PC HL-3003注塑工艺参数？PC HL-3003注塑工艺参数是指在注塑成型生产过程中，针对使用PC HL-3003材料进行注塑加工所需要设定的一系列工艺参数。

这些参数包括但不限于注射压力、射出速度、保压时间、模具温度等。

2. PC HL-3003注塑工艺参数的重要性PC HL-3003是一种常用的注塑材料，具有优异的物理性能和加工性能，因此在工业制品的生产中得到了广泛的应用。

而在PC HL-3003注塑加工过程中，合理的工艺参数设置将直接影响成型品质和生产效率，因此对其工艺参数的深入了解和合理调整尤为重要。

3. 设定PC HL-3003注塑工艺参数的原则和方法（1）根据产品设计要求进行工艺参数设定在生产PC HL-3003注塑制品时，首先需要根据产品的设计要求，结合材料的性能特点，合理设定注射压力、射出速度和保压时间等参数。

比如对于需要注塑壁厚较厚的产品，需要适当增加保压时间以保证成型品质。

（2）结合模具特征进行工艺参数优化不同的模具特征也会对注塑工艺参数的设定产生影响。

对于具有复杂结构的模具，可能需要适当提高模具温度以减少成型品的收缩变形；而对于大型模具，则需要适当增加注射压力以确保材料能充分填充模腔。

4. 个人观点和理解在我看来，合理设定PC HL-3003注塑工艺参数不仅需要丰富的经验和技术知识，更需要不断的实践和总结经验。

只有在不断尝试和改进中，我们才能找到最适合生产需求的工艺参数组合。

PC HL-3003注塑工艺参数是注塑成型生产中不可或缺的一个环节。

通过对其深入了解和合理设定，可以有效提高生产效率，优化产品质量，从而为企业的可持续发展打下坚实的基础。

至此，通过本文的全面讨论，相信读者对PC HL-3003注塑工艺参数这一主题已经有了更深入的理解，能够更加灵活地运用于实际生产中。

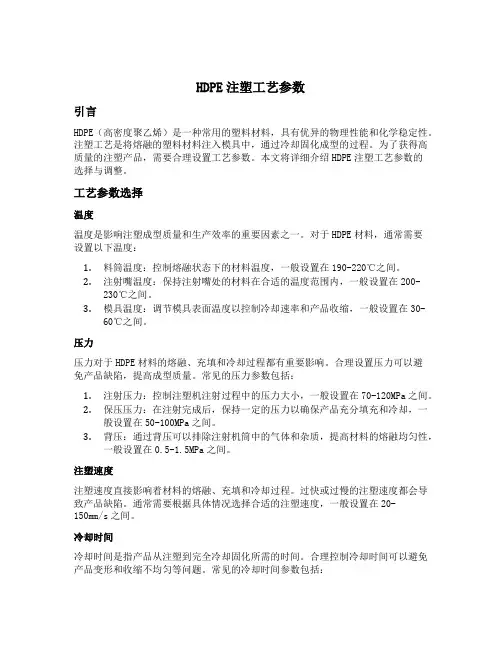

HDPE注塑工艺参数引言HDPE（高密度聚乙烯）是一种常用的塑料材料，具有优异的物理性能和化学稳定性。

注塑工艺是将熔融的塑料材料注入模具中，通过冷却固化成型的过程。

为了获得高质量的注塑产品，需要合理设置工艺参数。

本文将详细介绍HDPE注塑工艺参数的选择与调整。

工艺参数选择温度温度是影响注塑成型质量和生产效率的重要因素之一。

对于HDPE材料，通常需要设置以下温度：1.料筒温度：控制熔融状态下的材料温度，一般设置在190-220℃之间。

2.注射嘴温度：保持注射嘴处的材料在合适的温度范围内，一般设置在200-230℃之间。

3.模具温度：调节模具表面温度以控制冷却速率和产品收缩，一般设置在30-60℃之间。

压力压力对于HDPE材料的熔融、充填和冷却过程都有重要影响。

合理设置压力可以避免产品缺陷，提高成型质量。

常见的压力参数包括：1.注射压力：控制注塑机注射过程中的压力大小，一般设置在70-120MPa之间。

2.保压压力：在注射完成后，保持一定的压力以确保产品充分填充和冷却，一般设置在50-100MPa之间。

3.背压：通过背压可以排除注射机筒中的气体和杂质，提高材料的熔融均匀性，一般设置在0.5-1.5MPa之间。

注塑速度注塑速度直接影响着材料的熔融、充填和冷却过程。

过快或过慢的注塑速度都会导致产品缺陷。

通常需要根据具体情况选择合适的注塑速度，一般设置在20-150mm/s之间。

冷却时间冷却时间是指产品从注塑到完全冷却固化所需的时间。

合理控制冷却时间可以避免产品变形和收缩不均匀等问题。

常见的冷却时间参数包括：1.注射时间：指注塑机从开始注射到注射完成的时间，一般设置在0.5-5s之间。

2.保压时间：指保持一定压力以确保产品充分冷却的时间，一般设置在5-30s之间。

3.开模时间：指模具开启并取出产品的时间，一般设置在2-10s之间。

工艺参数调整在实际生产中，根据产品的具体要求和工艺特点，可能需要对工艺参数进行调整。

常用塑料的注塑工艺参数—
—聚丙烯(P P)
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
常用塑料的注塑工艺参数——聚丙烯（PP）
熔料温度：220-280℃
料筒恒温：220℃
模具温度：20-70℃
注射压力：具有良好的流动性能，避免采用过高的注射压力80-140MPa （800-1400bar）；一些薄壁包装容器处为可达到180MPa（1800bar）。

保压压力：避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30%）；约为注射压力的30%-60%。

背压：5-20MPa（50-200bar）。

注射速度：对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品。

螺杆转速：高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以。

计量行程：0.5-4D（最小值-最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要好的。

预烘干：不需要；贮藏条件不好，在80℃的温度下烘干1h就可以。

回收率：可达到100%回收。

收缩率：1.2-2.5%；收缩程度高；24h后不会在收缩（成型后收缩）
浇口系统：点式烧口或多点烧口，加热式热流道，保温式热流道，内烧套；捎口位置在制品最厚点，否则易发生大的缩水。

料筒设备：标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切边段几何外形特殊（L:D=25:1），直通喷嘴，止逆阀。

机器停工时间段：无需用其它材料进行专门的清洗工作；PE耐温升。

2。

浅述冷/热模注塑成型技术2010-2-25 来源：网络文摘第三节常用塑料注塑工艺参数一、热塑性塑料注塑特性1、塑料材料的聚集态（1）结晶型塑料（2）无定型塑料2、热稳定性（1）热敏性塑料（2）非热敏性塑料3、表观粘度的温度敏感性（1 ）表观粘度对温度敏感的塑料（2）表观粘度对温度不敏感的塑料4 、吸湿性与高温水解敏感性二、PS塑料注塑工艺特性与工艺参数的设定1、P S为无定型塑料，熔融温度范围较宽，热稳定性较好；2、热变形温度为70〜100 C,粘流温度为150〜204 C, 300 C以上出现分解；3、P S熔体的粘度对温度的敏感性和对剪切速率的敏感性都适中，流动性好，易成型；4、PS树脂的吸水率很低，一般为0.01〜0.03% ，成型前可不干燥，［必要时，可在70〜80C的循环热风中干燥2〜3h］。

5、注塑时的料筒温度控制在180〜215C范围内，喷嘴温度比料筒最高温度低10〜20C。

6注射压力一般控制在60〜150MPa大浇口、形状简单及厚壁制品，注射压力可选低些，约60〜80MPa。

7、易形成内应力并引起开裂，残余应力问题较为突出。

为减小内应力，加工时往往需要较高的料温、模温，以使熔体缓慢冷却，取向的分子得到松弛。

也可选择流动性高的品级，或添加流动性助剂；8、典型牌号加工参数（奇美公司PG－33）透明塑料的应力检验PG －33 加工参数三、HIPS 塑料注塑工艺特性与工艺参数的设定1、HIPS 为苯乙烯单体与聚丁二烯橡胶的接枝共聚共混物，故其基本加工特性与PS 相似，但由于不饱和橡胶的存在，高温稳定性不及PS,而对内应力的敏感性比PS 小得多。

2、橡胶胶粒影响熔体的流动性，与PS相比熔体流动性稍差，因此，加工时的注射压力要比PS高。

3、H IPS中可以掺入PS使用。

随着PS掺入量的增加，熔体流动性变好，制品的刚性、表面光洁度提高，但脆性也加大。

4、典型HIPS——奇美公司的P0LYRE3X，女口PH- 88 （高冲击级）的主要加工参数四、ABS塑料注塑工艺特性与工艺参数的设定1、其结构中有极性基团，所以易吸湿。

注塑工艺知识点总结归纳一、注塑工艺概述注塑是一种常见的塑料成型工艺，通过将熔化的塑料注入模具腔内，经冷却后形成所需的零件。

注塑工艺广泛应用于电子、汽车、家电等行业，其工艺技术和设备不断发展，成为塑料制品生产的重要工艺之一。

在注塑工艺中，主要包括塑料材料、模具设计、注塑机、工艺参数、注塑工艺流程等方面的内容。

下面将分别详细介绍这些知识点。

二、塑料材料1. 塑料材料的分类塑料是一种高分子化合物，按照不同的化学结构和性能特点，可以分为热塑性塑料和热固性塑料两大类。

热塑性塑料在注塑成型过程中可以反复加热和冷却，保持可塑性，常见的有聚丙烯、聚乙烯、ABS等；热固性塑料在注塑成型后会发生化学反应，不可反复加热和冷却，例如酚醛树脂、环氧树脂等。

2. 塑料材料的性能塑料材料具有轻、坚、耐腐蚀、绝缘、隔音、不导电等特点，广泛应用于各种领域。

不同种类的塑料具有不同的物理和化学性能，如强度、耐热性、耐腐蚀性、尺寸稳定性等。

3. 塑料材料的选择在注塑工艺中，选择合适的塑料材料是十分重要的。

需要考虑产品的使用环境、功能要求、成本等因素，选择符合要求的塑料材料进行注塑成型。

三、模具设计1. 模具的类型注塑模具分为冷却型模具和热流道模具两种类型。

冷却型模具是常用的模具类型，通过模具内的冷却系统冷却熔化的塑料，形成成型件。

热流道模具是通过热流道系统将熔化的塑料直接注入模具腔内，具有更高的生产效率和产品质量。

2. 模具设计要点模具设计要考虑产品的结构、尺寸、成型特点等因素，以确保最终产品的质量。

具体包括模具结构设计、成型件的放料方式、冷却系统设计、射嘴和排气系统设计等。

3. 模具材料选择模具的材料选择直接关系到模具的使用寿命和成型精度。

常见的模具材料有P20、718、H13等，需要根据产品的材料和加工要求选择合适的模具材料。

四、注塑机1. 注塑机的结构注塑机主要由注射系统、压力系统、锁模系统、电气控制系统等部分组成。

其中注射系统用于将熔化的塑料注入模具腔内，压力系统用于提供成型时所需的压力，锁模系统用于锁模和开模操作，电气控制系统用于控制注塑机的运行。

常用塑料的注塑工艺参数一. 高密度聚乙烯(HD-PE)料筒温度喂料区30~50°(50°)区1 160~250°(200°)区2 200~300°(210°)区3 220~300°(230°)区4 220~300°(240°)区5 220~300°(240°)喷嘴220~300°(240°)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1。

熔料温度200~280°C料筒恒温200°C模具温度20~60°C注射压力具有很好的流动性能，避免采用过高的流向压力80~140Mpa（800~1400bar）；一些薄壁包装容器除外可达到180Mpa(1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素；约为注射压力的30%~60%背压5~20Mpa（50~200bar）；背压石太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度；中等注射速度往往较适用于其他类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5~4D（最小值~最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2~8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80°C的温度下烘干1h就可以回收率可达到100%回收收缩率 1.2~2.5%;容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其他材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊(L=25:1),直通喷嘴，止逆阀二．聚炳烯（PP）料筒温度喂料区30~50°(50°)区1 160~250°(200°)区2 200~300°(220°)区3 220~300°(240°)区4 220~300°(240°)区5 220~300°(240°)喷嘴220~300°(240°)括号内的温度建议作为基本基本设定值,行程利用为35%和65%,模件流长与壁厚这比为50:1到100:1。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时刻对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地点易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是承诺的，只要满足冷却时刻终止前就完成塑化过程就能够；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后可不能再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形专门（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力幸免制品产生缩壁，需要专门长时刻对制品进行保压（约为循环时刻的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是承诺的，只要满足冷却时刻终止前完成塑化过程就能够计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后可不能再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形专门（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时刻背压5～10MPa（50～100bar）；在背压太低的地点，熔料中易产动气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是承诺的；但为取得好的成效，塑化过程应该缓慢同冷却时刻一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏锐性，正确设置背压是专门关键的；螺杆转动摩擦产生的热量（关闭热量输入操纵）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地点，应绝对需要多级注射速度螺杆转速使用承诺的最低设置，最大速度折合线速度为0.2m/s；假如必要，延迟塑化以确保在冷却时刻长的情形下，计量操作在低螺杆转速时能在冷却时刻终止前完成；需要高扭矩并保持平均计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干假如贮藏条件不行，在70℃的温度下烘干1h就可回收率承诺在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，承诺熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（假如必要，采纳多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不行，在70℃的温度下烘干1h就可回收率承诺在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直截了当阻碍喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），假如是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝聚相对较快，短的保压时刻已足够。

常用塑料的注塑工艺参数一、高密度聚乙烯〔HDPE〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa〔50～200bar〕；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为〕是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率～％；容易扭曲；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀二、聚丙烯〔PP〕区1 160～250℃〔200℃〕区2 200～300℃〔220℃〕区3 220～300℃〔240℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力防止制品产生缩壁，需要很长时间对制品进行保压〔约为循环时间的30％〕；约为注射压力的30％～60％背压5～20MPa〔50～200bar〕注射速度对薄壁包装容器需要高的注射速度〔带蓄能器〕；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为〕是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率～％；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀三、聚苯乙烯〔PS〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔230℃〕区5 220～300℃〔230℃〕喷嘴220～300℃〔230℃〕括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa〔50～100bar〕；在背压太低的地方，熔料中易产生气泡〔制品中有灰黑纹路〕注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速〔最大线速度为〕是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率％～％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑〔PVC－U〕区1 140～160℃〔150℃〕区2 165～180℃〔170℃〕区3 180～210℃〔190℃〕区4 180～210℃〔200℃〕区5 180～210℃〔200℃〕喷嘴180～210℃〔200℃〕括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa〔800～1600bar〕保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量〔关闭热量输入控制〕比从料筒加热圈产生的热量更好；背压不超过30MPa〔300bar〕注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程～残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率％～％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯〔P－PVC〕料筒温度喂料区 30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 150～180℃〔165℃〕区3 160～220℃〔180℃〕区4 160～220℃〔190℃〕区5 160～220℃〔190℃〕喷嘴 160～220℃〔200℃〕括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度 200～220℃料筒恒温 120℃模具温度 30～50℃注射压力 80～120MPa〔800～1200bar〕保压压力注射压力的30％～60％背压 5～10MPa〔50～100bar〕注射速度为了获得好的外表质量，注射不应该太快〔如果必要，采用多级注射〕螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程～3.5D残料量 2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率 1％～％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6〔PA6〕料筒温度喂料区 60～90℃〔70℃〕区1 230～240℃〔240℃〕区2 230～240℃〔240℃〕区3 240～250℃〔250℃〕区4 240～250℃〔250℃〕区5 240～250℃〔250℃〕喷嘴 230～240℃〔250℃〕括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度 240～250℃料筒恒温 220℃模具温度 60～100℃注射压力 100～160MPa〔1000～1600bar〕，如果是加工薄截面长流道制品〔如电线扎带〕，则需要到达180MPa〔1800bar〕保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。
