塑料喷漆件检验规范

注塑件、涂装件检验规范（IATF16949-2016/ISO9001-2015）1.0目的为使公司注塑件和喷涂件的外观检查判定有明确统一的依据，特制定本作业指导书。

2.0使用范围本规范适用于公司注塑、涂装的进料，生产，出货检验。

3.0术语3.1 塑胶件：3.1.1银丝：低分子挥发物、水分等气体在塑料表面形成的不破裂银丝状斑纹。

3.1.2飞边：模塑过程中，浸入模具各模面缝隙间，并留存在制品上的剩余物。

3.1.3檫毛：制体脱模后，表面因机械原因产生无光泽的痕迹，手摸无深度感，用光腊檫试，不能消除。

3.1.4划痕：制件脱模后，表面因机械原因产生有深度的痕迹。

3.1.5白印：制件在脱模时产生的白化的现象。

3.1.6暗泡：塑料成型时，由于残留的空气或其它气体而在制品内部形成的气泡缺陷。

3.1.7烧焦：模具排气不良，注塑时，在制件表面局部部位产生变色、焦化现象。

3.1.8熔接痕：在塑料成型过程中，由不同流向塑料在制件表面形的痕迹。

3.1.9缩痕：由于壁厚及其它原因，注塑后，制件表面形成的凹坑。

3.1.10脱皮、分层：由于混料或其它原因、废丝、废屑，在注塑过程中被冲积到塑件表面而形的块状层状或点状与周围部分颜色不同或花斑色现象。

3.2喷涂件：3.2.1涂层厚度：又称膜厚，系指涂层厚度是指漆膜覆盖在塑胶制品表面上的厚度。

3.2.2涂层附着力：附着力是指涂料与被涂物之间或涂层与涂层之间相互结合的强度。

3.2.3颜色与色差：颜色是指涂层附着在塑材表面后通过外界光源照射所反应出来的颜色。

3.2.4涂层光泽：涂层光泽是涂层外观质量的一个主要性能指标，是涂层表面在外界光源影响下所表现出的明亮度。

3.2.5涂层硬度：硬度是表面涂层结构强度的重要性能之一，可理解为涂层附着在塑材上被另一物体攻击时所表现在阻力。

3.2.6涂层耐磨度：喷涂件涂层与外界物发生接触、磨擦时所能承受被破坏的能力。

3.2.7涂层耐腐蚀：耐腐蚀是指抗化学成份而不造成破坏的能力。

塑料喷涂件质量要求---塑料件外观检验规范本检验规范适用于塑料件喷涂加工件制品（喷涂：一般喷漆为底漆+面漆）的检验与验收。

1术语：（1）漆点：涂层厚度比周围涂层厚的部分（2）垂流：涂层后由于局部喷漆量过大，产生下垂形成条状物。

（3）皱皮：由于涂膜的流平性不良，涂层处产生的皱褶。

（4）分界线不清:一种或两种不同颜色的涂料边界线互相交错。

（5）针孔: 由于喷涂产生的气泡破裂产生的小孔（6）露底:该喷没喷的部位称露底（7）虚喷: 涂膜厚度过薄可看见基材底色的部位（8）喷花: 涂膜厚度不均匀的部位（9）杂物: 涂膜表面因杂点毛尘引起凹凸点（10）泛白: 涂膜表面呈气雾状（11）污垢：光滑面上的污迹，通常在不干净的环境中造成2自制件分类说明:一类: 高精度喷涂制件二类：丝网印3.检验方法3.1外观缺陷的检验方法及要求:视力：具有正常视力 1.0---1.2视力和色感照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准}目测距离：眼睛距离产品40㎝直视为准产品被观测面与水平面呈45°角，观测时上下左右转动在15°;观察时间：<10秒(每个可见平面需要3秒)3.2关于塑件喷涂件的外观A、B、C面检验的方法:A面：在正常的产品装配中可见的表面。

如：产品的外露表面B面：在正常的产品装配中不常可见的表面。

如：产品的底面C面：指产品结构的非外露面。

如：产品的内表面及装在内部的结构件缺陷1漆点颗粒A面:在直经100mm内允许有φ≤0.2mm颗粒2个;φ≤0.2mm4个,两点间距大于60mm,同一表面上总数不得大于4个B面:在直经100mm内允许有φ≤0.3mm2个;φ≤0.3mm4个, 两点间距大于60mm, 同一表面上总数不得大于4个2垂流A、B面不允许有垂流3针孔A面：在直经100mm内允许有φ≤0.2mm2个；φ≤0.2mm点3个，两点间距大60mm;同一表面上总数不得大于4个B面：在直经100mm内允许有φ≤0.3mm 点2个；φ≤0.3mm点3，两点间距大60mm;同一表面上总数不得大于4个4皱皮A、B面不允许有皱皮;在非可视面允许有轻微的皱皮 Z6w%w-w i q d"q5 5露底A、B不允许露底（一般漆层厚0.025㎜）6分界线不清分界线上由于工装问题允许有小于0.2mm混色现象7虚喷非外露面允许有轻微的虚喷K8喷花A、B面不允许有喷花现象;C面：不影响使用9涂膜应平整光滑，亮度符合要求A面: 直径100mm内允许有0.1×3mm划伤1个；0.1×3mm2个两点间距60mm；同一表面上总数不得大于2个B 面：在直径100mm内允许有0.2×6mm2个; 0.2×3mm3个,距离大于60mm ;同一表面上总数不得大于2个面:不影响正常使用11泛白A、B面不允许有泛白12杂物(线性毛尘)A面：在直径100mm内允许有0.1×3mm 杂物2个; 0.1×3mm4个,间距大于60mm;同一表面上总数不得大于4个B面:在直径100mm内允许有0.1×5mm 杂物2个; 0.1×5mm3个,间距大于60mm 同一表面上总数不得大于4个A s ^^8})K注: 同一表面上漆点颗粒与针孔总数不得大于4个; 划伤与毛尘总数不得大于4个13颜色和色差涂层的颜色与光泽应与合同规定的标准色板一致，其允许色差△E＜0.6，同批产品的色差△E＜0.8；室内灯具抗紫要求一年无明显变化14 附着力：涂层应有良好的附着力，并与底材结合牢固，用附着力测试用的划格器（或用11号手术刀），划格试验时，刀片平面垂直于试件表面，用力均匀、速度平稳，无抖动地在平整的漆膜上横竖垂直切割四条划痕至底材表面，形成9个小方格，每个方格的面积为1㎜2；用软毛刷沿格阵两对角线方向轻轻地复制5次，然后检查方格中漆膜脱落情况。

经典文档塑料件喷涂、移印性能检验规范编制/日期:审核/日期:会签/日期:批准/日期:1.范围本文件规定了本公司所有涂饰塑料零件（按键、外壳等）油漆涂层在没有客户相关标准规定时的技术要求、检查验收项目、检验方法、验收规则、标识、包装、运输和储存等要求。

本文件适用于上开汽车电器（上海）有限公司所有配套厂家所供给的所有涂饰塑料零件产品的性能检测与质量验收。

本文不适用于非喷涂塑料件产品性能检测与质量验收。

注：如果客户标准低于本标准按本标准执行2. 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1732-1993 漆膜耐冲击性测定法GB/T 6739-2006 涂膜铅笔硬度测定法GB 9274-1988 色漆和清漆耐液体介质的测定GB/T 9276-1996 涂层自然气候曝露试验法GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 9754-1988 色漆和清漆不含金属颜料的色漆漆膜之20°、60°和85°镜面光泽的测定GB/T 13452.2-2008 色漆和清漆漆膜厚度的测定GB/T 16422.2-1999 塑料实验室光源暴露试验方法第2 部分：氙弧灯QC/T 15-1992 耐制动液性测定法QC-T 484-1999 汽车油漆涂层PV 1200 气候交变试验，机组，零部件，分类原则，半成品PV 1210 车身；腐蚀试验PV 1303 塑料镀层，织物表面结构，氙弧灯同步照射PV 2005 汽车内饰零件，耐气候交变试验PV 3341 汽车内饰件非金属材料；有机化合物散发性能的规定PV 3906 非金属表面构件，耐磨性能试验PV 3952 内室塑料构件，耐划伤性能试验PV 3964 整车表面；耐润肤霜试验TL 521 17 酒精，变性，润滑剂技术要求VW 011 55 汽车外构件概论，首次供货和更改的批准VW 501 80 汽车内室构件，散发性能VW 501 85 汽车构件，耐风化性VW 501 90 汽车内部装备的构件，色度米制评估VW 911 01 汽车环境标准，汽车零件，燃料，生产原料，避免有害物质DIN 51 631 沸腾范围汽油，技术要求DIN 75 220 汽车构件在日照模拟装置中的老化试验DIN EN 20105-A02 纺织物，颜色牢度试验，第A02 部分：颜色变化评估所用的灰色尺寸DIN EN 20105-A03 纺织物，颜色牢度试验，第A03 部分：流痕状态的评估所用的灰色尺寸DIN EN ISO 105-X12 纺织物，颜色牢度试验，摩擦不褪色性DIN EN ISO 2409 油漆和涂层材料；网格法试验DIN EN ISO 4628-2 涂层材料；涂层损伤的评价；损伤数量和大小的评价和外观明暗度的均匀变化；部分2：气泡等级的评价DIN EN ISO 6270-2 涂层材料；耐湿度稳定性的规定；部分2：冷凝水恒定气候试验的要求方法DIN EN ISO 7253 涂层材料；耐中性盐雾稳定性试验的规定3 术语和定义3.1 塑料件油漆涂层缺陷：指塑料零部件涂层表面有颗粒、流挂、露底、缩孔、针孔、起皱、桔皮、杂漆、色差、发花、划痕、磨痕、补漆雾圈、坑包等缺陷4 技术要求4.1 检验条件4.1.1 检验人员视力较正后1.0 以上，无色盲;4.2.2 标准照度下光源与被检视物之距离为50CM;4.3.3 检查人员与检视之物之间的视距为30CM;4.4.4 光源与被检视物之角度为45∘;4.5.5 检查一面之时间为A级面停留10秒，B级面停留5秒，C级面停留3秒;4.6.6 检测过程中不使用放大镜;4.7.7 检验期间A级面应转动，以获得最大反光效果。

第A 版第1 次修改1.目的用以规范和统一产品外观检查标准。

2.适用范围适用于所有产品在工厂、工厂FQA、DC FQA、OOB等。

注：若新产品不断出现或本标准中有些项目未涉及到，应根据客户的要求在本标准中加入未涉及到的项目或修正本标准。

3.权责:3.1、工厂操作工和FQA检验员有责任按此标准检验在南方高科所生产的产品外观,以保证产品的质量。

3.2、FQA Supervisor有责任依此标准培训和监督FQA检验员的外观检测手段，并根据该标准核实不良品。

4．定义：4.1、点：具有点的形状，测量时以其最大直径为其尺寸。

4.2、缝隙：由两部件装配造成的缝隙。

5.对一些典型缺陷的描述5.1、对元件表面喷漆的缺陷描述：水泡、褪色、掉漆、水纹、漆面粗糙、漆面污点、漆面划伤或损坏。

5.2、对塑料件缺陷的描述：第A 版第1 次修改凹痕、熔接痕、划伤、污物、缺损、合模线、破坏、点、色差。

5.3、对印刷缺陷的描述：字体重叠、印刷不全、印刷不正、字体周围有多余印迹、印刷字体水波纹、字体断线。

5.4、对Lens缺陷的描述：（所有塑料件和印刷缺陷均适用于Lens）表面异物、指印、划伤。

6.手机产品表面分类、定义和标准：6.1、表面分类：根据表面等级标准将表面分为“AA”、“A”、“B”、“C”面。

6.2、缺陷等级的定义：Level 0. 5 直径为0.005英寸的点Level 1 直径为0.0075英寸的点Level 2 直径为0.01英寸的点(0.25mm)Level 3 直径为0.015英寸的点(0.4mm)Level 4 直径为0.02英寸的点(0. 5mm)Level 5 直径为0.03英寸的点(0.8mm)Level 6 直径为0.04英寸的点(1.0mm)Level 7 直径为0.05英寸的点(1.3mm)6.3、表面等级标准：第A 版第1 次修改如果一个表面有多个缺陷，那么所有缺陷的总和来决定此表面缺陷是否超标。

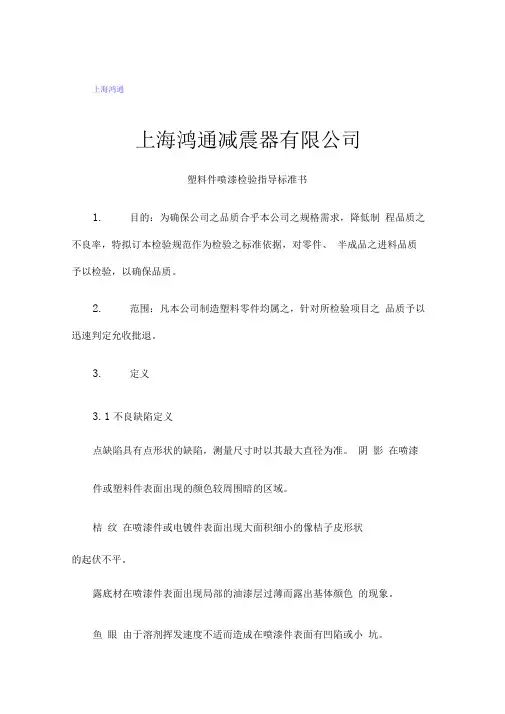

上海鸿通上海鸿通减震器有限公司塑料件喷漆检验指导标准书1.目的：为确保公司之品质合乎本公司之规格需求，降低制程品质之不良率，特拟订本检验规范作为检验之标准依据，对零件、半成品之进料品质予以检验，以确保品质。

2.范围：凡本公司制造塑料零件均属之，针对所检验项目之品质予以迅速判定允收批退。

3.定义3.1不良缺陷定义点缺陷具有点形状的缺陷，测量尺寸时以其最大直径为准。

阴影在喷漆件或塑料件表面出现的颜色较周围暗的区域。

桔纹在喷漆件或电镀件表面出现大面积细小的像桔子皮形状的起伏不平。

露底材在喷漆件表面出现局部的油漆层过薄而露出基体颜色的现象。

鱼眼由于溶剂挥发速度不适而造成在喷漆件表面有凹陷或小坑。

毛絮油漆内本身带有的，或油漆未干燥时落在油漆表面而形成的纤维状毛絮。

色差产品表面呈现出与标准样品（客户承认样品）的颜色的差异，称为色差。

多胶点因模具反面的损伤而造成局部细小的塑料凸起。

缩水当塑料熔体通过一个叫薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

亮斑对于非光面的塑料件，由于厚壁不均匀，在厚壁突变处产生的局部发亮现象。

有感划伤由于硬物摩擦而造成的产品表面有深度划痕。

无感划伤没有深度的划伤。

毛边由于注塑参数或模具的原因，造成的塑料件边缘或分型面处产生的塑料废边。

熔接线塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面形成一条明显的线，叫熔接线。

弯曲塑料件因内应力而造成的平面变形。

顶白/顶凸由于塑料的包紧力大，顶杆区域受到前大的顶出力所产生的白印或凸起。

缺料因注射压力不足或模腔内派器不良等原因，使融熔树脂无法到达模腔内的某一角落而造成射料不足现象。

银纹在塑料件的表面沿树脂流动方向所呈现的银白色条纹。

冲水纹产品表面以浇口为中心而呈现吹的年轮状条纹。

烧焦在塑料件表面出现的局部的塑料焦化发黑拖花因注射压力过大或型腔不平滑，脱模时所造成边缘的擦伤。

1、目的确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。

2、适用范围本检验规范适用于塑胶产品检验作业。

3、权责单位本检验规范由品质部制定，所制定之规格，如有修改，须经制定单位同意后修改之。

4、应用文件MIL-STD-105E Ⅱ抽样计划表、工程图纸、工程样板5、检验仪器设备%工业酒精、标准光源灯箱、百格刀、3M600胶纸、中华牌2H铅笔、卡尺、显微镜。

6、检验标准采用MIL-STD-105E Ⅱ表，正常检验、单次抽样计划，AQL订定为CR：0 、 MA：、 MI：有关抽样标准及判定标准，可视品质状况或客户要求作修正。

7、定义测量面定义A面：暴露在外且客户正常使用中直接可以看到的表面，如：面壳、顶盖；B面：暴露在外且在正常使用中不直接看到的次要表面及配件的外表面，如：侧壳、后壳；C面：正常使用时看不到的位置，如：底壳、电池盒内、CD门仓内；D面：机内部或脚垫内。

缺点分类a.致命缺陷（CR）：制品不符合客户所在国环保法规要求（例ROHS、REACH等），可能对机器或设备的操作者造成伤害、潜在危险性的效应，会导致与安全有关的失效或不符合政府法规、影响机械或电气性能、产品在组装后或在客户使用时会发生重大品质事件。

b.严重缺陷（MA）：性能达不到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户难以接受或存在客户抱怨风险的。

c.轻微缺陷（MI）：不能满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。

注塑件不良缺陷定义缩水：塑胶表面局部由于填充不足或注塑压力保持不够而形成的凹坑。

熔接线：又称夹水线，塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好融合，而在塑料件的表面形成一条明显的线。

顶出痕：由于塑料件的包紧力，顶杆区域受到顶出力所产生的痕迹或凸起。

破裂：因内应力或机械损伤而造成在塑料件表面的裂纹。

汽车外饰塑料涂装测试项目可以包括以下几个方面：1.耐候性测试：通过暴露塑料涂装样品在模拟自然环境中的气候条件下进行长时间暴露，例如阳光、高温、湿度等，评估塑料涂层的耐候性能，包括颜色稳定性、光泽度保持性等。

2.耐化学品测试：将常见的化学品，如汽油、酒精、清洁剂等，接触塑料涂装样品，评估塑料涂层对化学品的耐受性和抗腐蚀性能。

3.耐划伤性测试：使用指定的划伤工具或划伤测试机对塑料涂装样品进行划伤测试，评估塑料涂层对日常使用中的划伤和磨损的抵抗能力。

4.耐冲击性测试：使用冲击试验机对塑料涂装样品进行冲击测试，评估塑料涂层对外部冲击和碰撞的抵抗能力。

5.粘附力测试：使用粘附力测试设备对塑料涂装样品进行粘附力测试，评估涂层与基材的粘附力。

6.色差测试：使用色差仪或色差计对塑料涂装样品进行色差测量，评估涂层颜色的一致性和变化。

7.膜厚测试：使用膜厚计对塑料涂装样品进行膜厚测量，评估涂层的均匀性和厚度是否符合规范要求。

8.弯曲性测试：通过使用弯曲试验机对塑料涂装样品进行弯曲测试，评估涂层在弯曲过程中的耐久性和抗裂性能。

9.粗糙度测试：使用表面粗糙度测试仪测量塑料涂装样品的表面粗糙度，评估涂层的光滑度和质量。

10.耐磨性测试：使用砂轮磨损试验机或其他磨损测试设备对塑料涂装样品进行耐磨性测试，评估涂层的耐磨性能。

11.弹性测试：使用弹性模量测试仪对塑料涂装样品进行弹性测试，评估涂层的弹性和变形能力。

12.热稳定性测试：将塑料涂装样品暴露在高温环境下，评估涂层的热稳定性和耐高温性能。

13.粘结强度测试：通过拉伸试验或剪切试验等方法，评估塑料涂装样品涂层与基材之间的粘结强度。

14.防腐蚀性测试：使用盐雾试验箱对塑料涂装样品进行盐雾腐蚀测试，评估涂层的防腐蚀性能。

15.环保性测试：通过使用环境测试仪器对塑料涂装样品进行环境试验，评估涂层对环境因素（如湿度、温度等）的抵抗能力。

喷漆质量检验标准（一）引言：喷漆质量检验标准是保证喷涂表面质量和涂装工艺稳定性的关键要素。

本文将介绍喷漆质量检验标准的相关内容，包括表面平整度、颜色一致性、附着力、涂层厚度和光泽度方面的检验要点。

正文：一、表面平整度检验1. 检查喷涂表面是否存在凹凸不平的现象。

2. 使用直尺或钢片检测表面是否符合正常平整度要求。

3. 检查表面是否存在鱼眼、皱纹等缺陷。

4. 利用手触摸表面检测是否存在明显的颗粒、气泡等。

二、颜色一致性检验1. 使用标准颜色卡与喷涂表面进行对比。

2. 在不同光线条件下检查颜色是否保持一致。

3. 利用专业仪器测量颜色参数，如色差、色调等。

4. 对比不同批次的喷漆，评估颜色是否一致。

三、附着力检验1. 使用划格器或者胶带进行附着力测试。

2. 进行交叉划格检验，评估涂层是否牢固。

3. 根据涂层剥离情况，确定附着力等级。

4. 检查涂层是否存在开裂、剥落等现象。

四、涂层厚度检验1. 使用合适的仪器测量涂层厚度。

2. 确保涂层厚度达到设计要求。

3. 检查涂层是否均匀，避免存在厚度梯度。

4. 对涂层厚度进行统计分析，评估涂装工艺的稳定性。

五、光泽度检验1. 使用光泽度仪测量涂层的光泽度值。

2. 对光泽度进行定量评估，确保符合标准要求。

3. 在不同角度下观察涂层反射情况，检查是否存在异物和划痕。

4. 检验光泽度是否达到设计要求，对涂装过程进行优化和改进。

总结：喷漆质量检验标准的实施对确保喷涂表面质量起着至关重要的作用。

通过对表面平整度、颜色一致性、附着力、涂层厚度和光泽度的检验，可以评估喷漆质量是否合格，从而保证涂装工艺的稳定性和产品质量的一致性。

在实施喷漆质量检验标准时，需要根据具体情况制定相应的检验方法和参数，以确保检验的准确性和可靠性。

1、目的确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。

2、适用范围本检验规范适用于塑胶产品检验作业。

3、权责单位本检验规范由品质部制定，所制定之规格，如有修改，须经制定单位同意后修改之。

4、应用文件MIL-STD-105E Ⅱ抽样计划表、工程图纸、工程样板5、检验仪器设备99.5%工业酒精、标准光源灯箱、百格刀、3M600胶纸、中华牌2H铅笔、卡尺、显微镜。

6、检验标准6.1 采用MIL-STD-105E Ⅱ表，正常检验、单次抽样计划，AQL订定为CR：0 、 MA：0.40 、 MI：1.06.2 有关抽样标准及判定标准，可视品质状况或客户要求作修正。

7、定义7.1 测量面定义A面：暴露在外且客户正常使用中直接可以看到的表面，如：面壳、顶盖；B面：暴露在外且在正常使用中不直接看到的次要表面及配件的外表面，如：侧壳、后壳；C面：正常使用时看不到的位置，如：底壳、电池盒内、CD门仓内；D面：机内部或脚垫内。

7.2 缺点分类a.致命缺陷（CR）：制品不符合客户所在国环保法规要求（例ROHS、REACH等），可能对机器或设备的操作者造成伤害、潜在危险性的效应，会导致与安全有关的失效或不符合政府法规、影响机械或电气性能、产品在组装后或在客户使用时会发生重大品质事件。

b.严重缺陷（MA）：性能达不到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户难以接受或存在客户抱怨风险的。

c.轻微缺陷（MI）：不能满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。

7.3 注塑件不良缺陷定义缩水：塑胶表面局部由于填充不足或注塑压力保持不够而形成的凹坑。

熔接线：又称夹水线，塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好融合，而在塑料件的表面形成一条明显的线。

顶出痕：由于塑料件的包紧力，顶杆区域受到顶出力所产生的痕迹或凸起。
