钣金喷涂件检验规范

钣金件喷塑检验标准
钣金件喷塑检验是钣金件生产过程中非常重要的环节，其质量直接关系到产品的使用寿命和外观效果。

为了确保钣金件喷塑产品的质量，制定了一系列的检验标准，以便对产品进行全面、严格的检验。

首先，钣金件喷塑检验标准需要包括外观质量的检验。

外观质量是钣金件喷塑产品的第一印象，也是用户对产品质量的直观感受。

在外观检验中，需要检查产品表面是否平整，是否存在气泡、裂纹、起皮等缺陷，以及颜色是否均匀、饱满等。

这些都是影响产品外观质量的关键因素，需要进行严格检验。

其次，钣金件喷塑检验标准还需要包括涂层附着力的检验。

涂层附着力是指喷塑涂层与钣金件表面的结合程度，直接关系到产品的使用寿命。

在涂层附着力检验中，需要进行划格试验、粘结试验等，以确保涂层与基材之间的结合牢固，不易剥落。

另外，钣金件喷塑检验标准还需要包括耐候性的检验。

耐候性是指产品在自然环境下长时间使用后，其表面质量是否能够保持稳定。

在耐候性检验中，需要进行盐雾试验、紫外线曝晒试验等，以模拟产品在不同环境下的使用情况，检验其耐候性能。

最后，钣金件喷塑检验标准还需要包括厚度和硬度的检验。

涂层的厚度和硬度直接关系到产品的防腐性能和耐磨性能。

在厚度和硬度检验中，需要采用专业的测量仪器进行测试，确保产品涂层的厚度和硬度符合标准要求。

总的来说，钣金件喷塑检验标准是钣金件生产过程中不可或缺的环节，其严格执行对产品质量的保证至关重要。

只有严格按照检验标准进行检验，才能够确保钣金件喷塑产品的质量稳定、可靠。

希望所有生产厂家和检验人员都能够严格执行检验标准，为用户提供更加优质的钣金件喷塑产品。

钣金类件喷塑（漆）质量检验标准发行版本：NO发行日期：2016.10.1实施日期：2016.10.1归口管理部门：质管部·编制：审核：批准：钣金喷塑检验标准目的为保证我公司产品中钣金件喷塑产品质量，减少图纸对通用要求的描述，规范验收过程中的检验操作，特制定本通用检验标准。

范围本标准适用我公司各类产品的钣金件检验验收，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验要求和标准，主要从外观、尺寸控制、技术要求等作出具体检验要求。

其中标准参照国家有关标准与钣金行业标准制定而成。

二、尺寸判定钣金加工尺寸验收标准3. 折弯角度一般公差6. 周边毛刺≥10％t时需打磨处理（t为板厚）±0.5mm±1.0mm±1.0mm±2.0mm 9. V型折弯加工尺寸一般公差10. U型折弯加工尺寸一般公差＞500mm±1.0mm±0.5mm±2.0mm±1.0mm11. 折弯R角尺寸确定⑴. 除非设计规定要求，钣金内圆弧角一般随模具角大小。

⑵. 除非设计、图纸另有要求，钣金外圆弧角一般按料厚度大小自然形成。

钣金件整机出厂通用检验标准目的为保证我公司钣金件产品质量，减少图纸对通用要求的描述，完善整机出厂钣金质量控制、检验验收工作，特制定本通用检验标准。

范围本标准适用我公司各类产品的钣金结构件整机出厂通用检验，它是对那些在图纸以及技术要求等文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。

本标准应与技术文件上所标识的技术要求一起并列参照执行，其中标准参照国家有关标准与钣金行业标准制定而成。

检验、验收场地可在装配现场或产品出厂发货地，其结果应一致，且作为最终结果。

一、外形表面检验要求二、外形尺寸检验要求1. 装配总要求⑴.待装配的部件均应为合格件。

⑵.装配应保证实物与图纸一致。

所有的材料、零部件、标准件的更改代替都必须经设计批准。

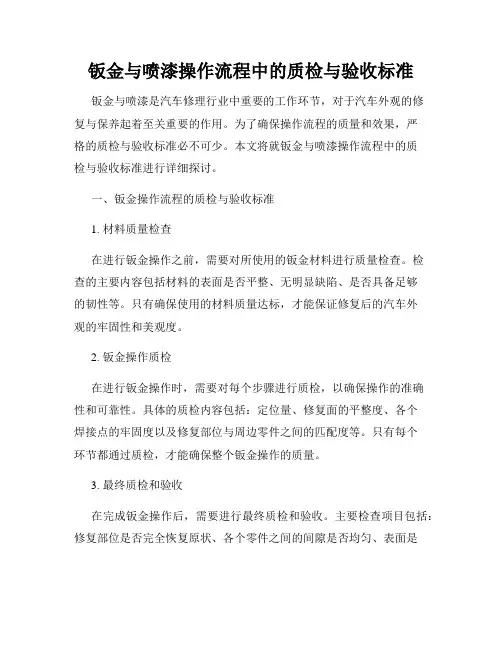

钣金与喷漆操作流程中的质检与验收标准钣金与喷漆是汽车修理行业中重要的工作环节，对于汽车外观的修复与保养起着至关重要的作用。

为了确保操作流程的质量和效果，严格的质检与验收标准必不可少。

本文将就钣金与喷漆操作流程中的质检与验收标准进行详细探讨。

一、钣金操作流程的质检与验收标准1. 材料质量检查在进行钣金操作之前，需要对所使用的钣金材料进行质量检查。

检查的主要内容包括材料的表面是否平整、无明显缺陷、是否具备足够的韧性等。

只有确保使用的材料质量达标，才能保证修复后的汽车外观的牢固性和美观度。

2. 钣金操作质检在进行钣金操作时，需要对每个步骤进行质检，以确保操作的准确性和可靠性。

具体的质检内容包括：定位量、修复面的平整度、各个焊接点的牢固度以及修复部位与周边零件之间的匹配度等。

只有每个环节都通过质检，才能确保整个钣金操作的质量。

3. 最终质检和验收在完成钣金操作后，需要进行最终质检和验收。

主要检查项目包括：修复部位是否完全恢复原状、各个零件之间的间隙是否均匀、表面是否平整等。

只有通过最终质检和验收，才能确保钣金操作的质量达到要求。

二、喷漆操作流程的质检与验收标准1. 面漆颜色的选择在进行喷漆操作之前，需要根据汽车车身的颜色和品牌要求选择合适的面漆颜色。

选择错误的面漆颜色将直接影响修复后的汽车外观效果。

2. 喷漆前的准备工作喷漆前的准备工作非常重要，对于保证喷漆效果起着决定性的作用。

准备工作包括：清洁工作区域、研磨修复部位、遮盖周边零件等。

只有做好喷漆前的准备工作，才能保证喷漆操作的顺利进行。

3. 喷漆操作质检在进行喷漆操作时，需要对每个步骤进行质检，以确保操作的准确性和效果。

质检的重点包括：面漆厚度的均匀性、涂装表面的平整度、颜色的匹配度等。

只有通过质检，才能确保喷漆操作的质量。

4. 最终质检和验收在完成喷漆操作后，需要进行最终质检和验收。

主要检查项目包括：漆面的平滑度、颜色和光泽度是否一致、有无明显的涂装缺陷等。

钣金类件喷塑（漆）质量检验标准发行版本：NO发行日期：2016.10.1实施日期：2016.10.1归口管理部门：质管部·编制：审核：批准：钣金喷塑检验标准目的为保证我公司产品中钣金件喷塑产品质量，减少图纸对通用要求的描述，规范验收过程中的检验操作，特制定本通用检验标准。

范围本标准适用我公司各类产品的钣金件检验验收，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验要求和标准，主要从外观、尺寸控制、技术要求等作出具体检验要求。

其中标准参照国家有关标准与钣金行业标准制定而成。

二、尺寸判定钣金加工尺寸验收标准3. 折弯角度一般公差6. 周边毛刺≥10％t时需打磨处理（t为板厚）±0.5mm±1.0mm±1.0mm±2.0mm 9. V型折弯加工尺寸一般公差10. U型折弯加工尺寸一般公差＞500mm±1.0mm±0.5mm±2.0mm±1.0mm11. 折弯R角尺寸确定⑴. 除非设计规定要求，钣金内圆弧角一般随模具角大小。

⑵. 除非设计、图纸另有要求，钣金外圆弧角一般按料厚度大小自然形成。

钣金件整机出厂通用检验标准目的为保证我公司钣金件产品质量，减少图纸对通用要求的描述，完善整机出厂钣金质量控制、检验验收工作，特制定本通用检验标准。

范围本标准适用我公司各类产品的钣金结构件整机出厂通用检验，它是对那些在图纸以及技术要求等文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。

本标准应与技术文件上所标识的技术要求一起并列参照执行，其中标准参照国家有关标准与钣金行业标准制定而成。

检验、验收场地可在装配现场或产品出厂发货地，其结果应一致，且作为最终结果。

一、外形表面检验要求二、外形尺寸检验要求1. 装配总要求⑴.待装配的部件均应为合格件。

⑵.装配应保证实物与图纸一致。

所有的材料、零部件、标准件的更改代替都必须经设计批准。

德信诚培训网钣金喷涂件检验规范（IATF16949/ISO9001-2015）1.0 目的为确保供应商来料品质符合我司及客户要求，以确保产品品质，使产线标准统一，产线顺利运转。

2.0 范围本检验规范适用于本公司所采购的钣金喷涂件的检验作业。

3.0 参考文件3.1 MIL-STD-105E II 抽样计划表、产品承认书及工程样品、工程图纸、进料检验标准。

4.0检验规范4.1检验工具：标配整机、万用表、标准稳压源、卡尺等。

4.2检验标准：采用MIL-STD-105E II表，正常检验、单次抽样计划，AQL CR=0 MA：0.65 及MI 1.5尺寸及其他特性测试3-5PCS。

德信诚培训网取样方式：采取分散取样方式，5箱以内，每箱都应取样；超出10箱，按（5+总箱数÷5）箱进行分散取样。

注：有关抽样标准或判定标准可视客户的要求做修订。

4.3检验条件：距离：人眼与被测物表面的距离为300～350MM。

时间：每条线检查时间不超过10S。

位置：检视面与桌面成45°；上下左右转动15°。

照明：100W冷白荧光灯，光源距被测物表面300MM ，（500～550LUX）。

检验员视力：裸视或矫正视力在1.0以上且无色盲。

5.0检验内容：类别检验项目技术特性要求检验方法检验器具质量特性不合格（缺陷）程度描述标志铬牌★铬牌标志每批喷涂件应有合格证，每转移批上要求标志清楚，标志主要内容为：产品型号；名称、数量；对特殊要求进行补充检验的结论；质量检验合格印记。

目测/ C标志欠缺或内容与图纸不符标志内容模糊无法辨认包装质量★包装质量喷涂件需用专用器具装运，专用器具须结实牢靠。

喷涂件的装箱摆放须合理，且需加隔离保护层，堆放高度要适合，以避免运输过程中碰伤、压坏、变形。

目测/ C 包装不符合外观质量★涂层颜色外观面与标准样板色差值（△E相对色差）不大于0.8，相邻部件色差值（△E）不大于0.8，同一外观部件的各部位色差值（△E）不大于0.5非外观面与标准样板色差值（△E）不大于1.8;柜机室内机蒸发器右侧挡板类喷涂件涂膜颜色不做色差要求。

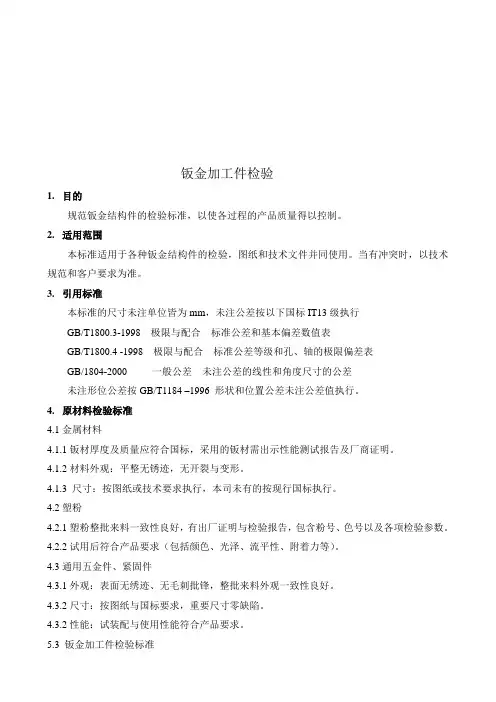

钣金加工件检验1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。

当有冲突时，以技术规范和客户要求为准。

3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。

4.原材料检验标准4.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹，无开裂与变形。

4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。

4.2塑粉4.2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。

4.2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。

4.3通用五金件、紧固件4.3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.3.2性能：试装配与使用性能符合产品要求。

5.3 钣金加工件检验标准5.3.1 尺寸：尺寸按图纸要求检验，尺寸公差见表三。

【附表三：尺寸公差要求】5.3.2 压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。

5.3.3 焊接5.3.3.1焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。

焊缝长度、高度不均不允许超过长度、高度要求的10%。

钣金产品喷漆检验标准1试片要求材料:符合GB9271-88的铝板或马口铁板尺寸:80×125×(0.5~2)mm表面粗糙度:Ra?1mm表面预处理:铝为硫酸阳极化或化学氧化马口铁板按GB9271-88进行溶剂清洗喷涂:试片应两面喷漆(有底漆要求时，应一面为底漆，另一面为底漆，面漆;所用油漆涂料应与TS-S180003005中任一标准样板所对应的油漆涂料产品相同;且应在表面预处理后24小时内进行喷漆操作。

2颜色2.1所有试片的面漆均应进行颜色检查。

2.2按GB11186.2-89测量面漆层颜色，在与相应的标准样板(见TS-S180003005)比较时，其色差值ΔE应不大于0.8(“艾默生蓝”应不大于1.5、“艾默生黑”应不大于2.2)。

(注:防锈漆可不测色差值，以目视观测无明显差异为合格。

)3光泽3.1所有试片的面漆均应进行光泽检查。

3.2按GB9754-88测量面漆层的光泽，应在油漆涂料标准规定的范围以内。

4外观4.1所有零件均应进行目视外观检查。

4.2面漆层应均匀、连续、色泽一致，无夹杂外来物，无缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底等缺陷;无特殊纹理要求时不能出现桔皮现象。

4.3零件的颜色、光泽和纹理均应与标准样板(见TS-S180003005)一致。

有争议时，按GB11186.2-89或GB9754-88测试色差或光泽，其结果应符合4.2或4.3的规定。

4.4不同部位的漆层有不同的外观要求，可按具体技术文件检查。

如果工程文件中没有特殊要求，那么必须达到下述质量等级。

A级:漆层能直接看到的部位;B 级:漆层在间接可视部位;C级:漆层在不可见部位。

各级要求见下表:5漆层厚度5.1每批零件抽样检查。

5.2在零件的平面区域按GB/T13452.2-92测量油漆层的厚度。

一般漆层总厚度值应为30,50mm;特殊纹理油漆层的厚度应在相应工艺文件要求的范围之内。

6附着力6.1附着力检查在试片或样件上进行，试片要求见4.1节。

钣金件及喷涂件检验规范
1．目的
规范钣金结构件的检验标准，是产品的工艺要求和产品的一致性得到有效控制。

2．适用范围
本标准适用于公司各种钣金结构件的检验，图纸和计数文件并同使用。

当有冲突时，已图纸要求为准。

3．原材料检验标准
3.1 钣金件
3.1.1 材料外观：平整无锈迹，无开裂与变形，加工处无毛
刺，凸起，裂痕等。

3.1.2 尺寸：按图纸或计数要求执行，未标注公差的参照表
1执行。

3.2 通用五金件、紧固件
3.2.1 外观：表面无锈迹、无毛刺批锋，整批来料外观一致性良好
3.2.2 尺寸: 按图纸或国标要求
3.2.3 性能：试装配与使用性能符合产品要求
3.3 压铆件
压铆螺母（柱）、压铆多顶、涨铆螺母（柱）、拉铆螺母等，压伤零部件后，螺纹不等变形（螺母和螺钉能够自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑）。

压铆区无变形，顶部无毛刺。

3.4 喷涂件检验标注
3.4.1 颜色与样板相符合，同批产品无色差
3。

汽车钣金与喷漆操作流程的质量检验与验收标准随着汽车的普及和需求的增加，汽车修理行业也随之发展。

汽车钣金与喷漆操作是常见的修理项目，对于保证修理质量和客户满意度起着至关重要的作用。

本文将对汽车钣金与喷漆操作流程的质量检验与验收标准进行探讨。

一、汽车钣金操作的质量检验与验收标准1. 零部件拆卸：在汽车钣金操作中，拆卸零部件是一项重要的工作。

质量检验的要点包括：是否按照规范依次进行操作、有无额外损坏、拆卸的零部件是否完整、拆卸过程是否有刮擦或磕碰等。

2. 钣金修复：钣金修复是指对汽车钣金部分进行修复和调整。

质量检验的要点包括：修复后的表面平整度，与原车表面一致；修复部位是否有明显的凹陷、起伏或痕迹；修复焊接是否均匀牢固。

3. 部件装配：在钣金操作完成后，需要将零部件进行装配。

质量检验的要点包括：装配的零部件是否与原车尺寸、位置一致；装配过程中是否有碰撞、摩擦或刮擦等；装配的零部件是否功能正常。

4. 表面处理：对钣金修复后的部位进行表面处理，包括砂光、打磨和喷涂等。

质量检验的要点包括：表面处理后的平整度和光滑度；喷涂的颜色、质感与原车一致性；是否有起泡、脱落或色差等问题。

5. 包围件安装：包围件是指汽车车身外围的零部件，如保险杠、门板等。

质量检验的要点包括：安装后的包围件与车身之间的间隙是否一致；包围件安装是否稳固，不易松动；包围件与其他零部件的配合是否垂直。

二、汽车喷漆操作流程的质量检验与验收标准1. 表面准备：在喷涂前需要对表面进行打磨、清洁和上底漆等处理。

质量检验要点包括：表面是否光滑、干净，无杂质；底漆上是否有气泡、裂纹或漏涂现象；底漆与原漆的颜色是否匹配。

2. 喷涂操作：喷涂是整个喷漆操作的核心环节，质量检验的要点包括：喷涂的涂层厚度是否均匀；喷涂的颜色、亮度与原车漆面一致；是否有漏涂、滴漏或喷雾痕迹等。

3. 干燥处理：在喷涂完成后，需要对漆面进行干燥处理。

质量检验的要点包括：干燥后的漆面是否光滑、均匀；干燥时间是否充分，以避免触摸后留下指纹或划痕。

附录1板金加工箱类焊接部入厂检查标准1 目的本检查标准关于板金加工箱类焊接部，明确了入厂检查的合格与否判定标准，以提高板金加工箱类品质为目的。

2 适用范围本检查标准适用于板金加工箱类入厂检查中的焊接部检查，也适用于完成检查。

本检查标准也适用于外协精度管理要求。

3 检查方法利用目测和钢板尺检查。

术语解释见图1。

4 检查项目与合格与否判定标准4.1 焊接点的确认根据图纸所示的焊接位置进行确认，不能有遗漏。

焊角长度对于薄板材利用下面公式计算。

焊角长度≥板厚×0.74.2 焊接质量不能明显出现焊道不平整或弯曲、焊接喉部厚度不均匀、多余部分不均匀、焊角长度不均匀和漏焊等情况。

4.3 精加工状态必须充分除净焊渣和飞溅物。

用手指触摸不能感到有划手的感觉。

4.4 焊接缺陷（1）焊道及母材上不能有裂纹。

（2）不能明显出现咬边、焊瘤和焊角长度不足、焊缝喉部不足等情况。

4.5 母材的变形母材不能明显出现膨胀、凹扁和拉伸的情况。

5不良品的处置上述检查中发现的不良品作为入厂检查不良品处理。

图１附录2板金加工箱类外形尺寸检查标准1 目的本检查标准明确了在板金加工箱类外形尺寸入厂检查的容许公差标准，以提高板金加工箱类品质为目的。

2 适用范围（1）本检查标准适用于板金加工箱类入厂检查，也适用于完成检查。

（2）图纸上注明公差的情况，以图纸公差优先考虑。

（3）本检查标准也适用于外协精度管理要求。

3 尺寸区分和容许公差单位：mm单位：mm3．3箱体表面的凹凸单位：mm4 不良品的处置上述检查中发现的不良品作为入厂检查不良品处理。

但对于不良品中可以在本厂进行修理的可以进行修理并进行再次检查，其条件必须满足以下要求。

(1) 本厂进行修理的仅限于小部分修理范围。

(2) 不能通过改变箱体形状修理。

金属类机加工尺寸公差检查标准1 适用范围本标准适用金属类机加工尺寸公差。

2 内容2.1 图纸中的标准尺寸带有公差的，其公差范围内的尺寸是合格的。

喷漆产品质量验收标准1.目的为确保本公司产品的喷漆质量满足相关方的要求,特制定本标准2.适用范围本质量验收标准规定了本企业生产的汽车喷漆件的检验、试验方法及检验规则；3.定义流挂：涂膜上留有漆液向下流淌痕迹的现象叫做流挂裸点/缺漆：没有喷到或可以看见部分底漆的现象划伤：在喷漆表面形成一定宽度和深度的犁痕式破坏颗粒/杂质：在喷漆表面形成的用一般分离方法不容易再分的构成粉末体的单体油点/油污：喷漆表面上的一些脂类物质飞漆：覆盖在喷漆表面的微小颗粒4.内容4.1钣金件质量要求打磨平整、无焊渣、焊珠4.2磷化表面质量要求严格按照工序：脱脂——水洗——表调——磷化——水洗进行,磷化后的物体表面无任何锈迹和油污磷化后物体表面不能出现粉末状物覆盖物体表面;4.3底漆质量要求喷漆全面、均匀,不能有漏喷底漆厚度要求：4.4刮灰质量要求两处边缘接口位置要渐进,不能形成台阶物件凹凸不表面要用灰土补好刮灰表面不能有沙眼4.5中涂漆喷涂均匀,全面,不能有流挂4.6面漆质量要求4.6.1颜色和图案要与样板保持一致;4.6.2面漆喷涂厚度要求为：4.6.3附着力测试4.6.3.1检测方法：用3M600胶带紧牢的粘贴在试验样品表面,垂直90度,迅速撕开胶带,观察胶带上有无油漆脱落；4.6.3.2结果判定：不可有掉落油漆及随胶带粘起现象；不可有油漆层剥落现象；不可有起泡现象；4.7外观评价4.7.1根据本公司实际情况和对不同位置喷漆质量特性有不同要求,特将本公司的产品划分为A、B、C、D4个区详见具体说明,检验标准按下表执行;说明：A区例：箱体两侧面、护栏、油缸、料斗外部等满足以下条件的评价区域界定为A区：①直视可见区域②产品主要外表面B区底盘、箱体顶部及底部等满足以下条件的界定为B区：③直视可见区域④非主要表面C区推板、滑板、挖板等满足以下条件的界定为C区⑤直视可见区域；⑥配合件需组装后变成非真视看见区D区例如箱体内部等非直视可见区域4.7.2评价标准表面漆评价标准表说明：具体产品的外观评价应结合客户的要求及产品自身坯件的状况。

钣金检验规程1.目的：为指导和规范医疗喷涂钣金件、非喷涂钣金件的检验方法及明确检验标准，特此制定此检验规程。

2.范围：本检验规程适用于医疗喷涂钣金件、非喷涂钣金件的检验标准。

3.检验指导3.1非喷涂钣金件：（1）外观主要检验项目：毛刺：钣金切边毛刺可着棉线手套检验，着手套拂过冲切毛刺处，无刮线现象为合格。

划痕：在0.6m 处不同角度观察：1.允许划痕不可见或不太明显的：2.允许每0.7㎡内，长度≤350mm,宽度≤1.0mm划痕边缘无刮手现象；3.允许每0.7㎡内，长度≤200mm,宽度≤0.5mm，划痕条数最多不超过2条；焊接外观质量：焊接部位不允许有气孔、夹渣、裂纹、焊瘤、未焊透、搭接未熔合、焊接不平齐、表面无过烧、严重氧化、焊缝粗糙、焊蚀；焊缝表面不光亮、填角不均匀等可视性缺陷。

3.2喷涂钣金件：1、外观主要检测项目：喷涂钣金件外观检测项目主要包括麻点、针孔、缩孔、粉团、过厚、偏薄（漏底）、起泡、划伤、凹坑、变形、脱皮、色差等。

2、外观分类：从喷涂件的用途、安装位置、使用环境等因素考虑，将喷涂件的外观面按其对产品外观的影响程度及重要性，依次分为A类外观面、B类外观面、C类外观面、D类外观面。

A类:指成套钣金件的外表面、装配在整机上之后从产品外观角度可直接观察到的表面；如前、后门板、两侧门板等可视外观面。

B类：指成套钣金件、内部钣金件装配后的可视表面；C类：指成套钣金件、内部钣金件装配后的不可视表面；D类：指所有钣金件的外表面，如底支撑、顶支撑等。

3、各类外观缺陷的定义和特征：麻点：涂膜表面产品凸起，呈颗粒状（或近似圆形）分布在整个或局部表面上，缺陷最大尺寸在1.0mm以上称为“疙瘩”；缺陷最大尺寸不大与1.0mm 的称为“痱子”。

“疙瘩”与“痱子”统称“麻点”。

针孔：涂膜表面产生凹陷，呈圆形（或近似圆形）分布在整个或局部表面上，缺陷最大尺寸在1.0mm以上称为“凹洼”，缺陷最大尺寸不大于1.0mm的称为“缩孔”。

钣金喷漆维修质量验收标准
钣金维修质量验收标准
整车修补和事故车辆维修
1、车外形形状正确，平面一致，曲面圆顺、弧度一致，车身两侧对称（保险杠、挡泥板、叶子板）高低一致。

2.整车焊缝应牢固、平整、光滑、均匀。

3、缝隙与缝隙之间应自然过度、间隙一致、高低相等。

4.事故检修部件与机械部件连接的尺寸标准应与检修车辆的标准尺寸一致，误差应符合标准要求。

5、全车相关部位如：灯具、面板、灯框、装饰板、前后柱、倒车镜紧固、各
间歇均匀，无歪斜、碰撞、发夹、发涩现象，装饰色条粘贴正确，装饰件无开裂、老化现象。

6、全车车门开关灵活、轻便、无松哐、吊、卡、过紧现象，门锁开关灵活有效，车门玻璃升降自如，无异响，发卡。

7.整车玻璃安装牢固可靠，密封胶条有效，无漏水、漏气现象。

漆工维修质量验收标准
油漆工应仔细检查并验收金属板是否符合涂漆条件，彻底清除表面的锈迹，并在修复后的零件上刷防锈漆。

1、全车漆色一致、无色差。

漆膜厚度均匀，表面光洁。

2.车身线条、间隙和弧度应对称。

3、面漆无流痕，无气孔起泡、车内整洁、干净、内外装饰无飞漆。

4.车身底盘、钢圈涂漆符合要求。

钣金外观检验标准1、目的本标准旨在规范外协加工产品的外观检验，防止不良品流入公司内部，为检验工作提供基本接收标准。

2、适用范围本标准适用于外协喷涂制品回厂检验。

若本标准与客户特殊要求或工程图面要求相抵触时，以后者为主。

若工程图面未详述时，以本规范为主。

3、定义3.1检验等级面的划分：A级面：客户使用操作时必须看到的面，如外观正面；B级面：客户使用操作时偶尔看到的面，如外观侧面；C级面：客户使用操作时不易看见的面，如内部、底面；D级面：客户使用操作时不能看见的面，如组装拼接面。

4、外观检验条件4.1光照强度：自然光或光照强度300-600lux的近似自然光下。

4.2目视检验距离：约60cm左右。

4.3目视检验时间：每面10-15秒。

5、喷涂质量标准及控制细则5.1色差比对标准色板，有仪器的情况下按ΔE≤1.0为标准。

亦可对比色板目视，要求：目视无明显差异。

有无明显差异若存在争议，可用如下方式判决：将判定者判定有明显差异的产品在反面或内部标记，并将此产品混入3个无明显颜色差异的产品当中，让判定者5秒内选出有标记的产品。

此实验可反复操作，若选择又快又准，说明色差明显。

5.2膜厚膜厚仪测量：70～150um。

表面目视无发青、针孔的现象。

5.3附着力百格测试无脱落。

测试位置应该在产品内部或反面不明显处，测试后补漆处理。

5.4外观常发生的缺陷与接收标准：序号现象检验接收标准缺陷严重度1没有手感的擦伤A面：每面≤2处，长度≤20mm；B面：每面≤2处，长度≤20mm；轻2有手感的划伤（不露底）A面：每面≤1处，长度≤10mm；B面：每面≤1处，长度≤10mm；一般3深划伤（露底）A面：不接受；B面：每面≤1处，长度≤10mm；重4凹坑、撞变形（未掉整块漆的情况）每面≤1处，直径≤Φ3，修复过后不明显的；重5色点、杂质每面≤5处，直径≤Φ0.5，目视10秒内难发现；轻6桔纹过小、过大全外观面参考限度样；一般7拐角处积粉无；轻8气孔、针孔每面≤5处，直径≤Φ0.5，目视10秒内难发现；轻9露底不接受；重10外观无；轻11表面不平整无；一般审核日期：2018.7.20 批准日期：2018.7.20编制人：___验收标准和质量控制细则接收标准：A-B面：不接受C面：如果不影响安装，可接受B-C面：不集中，不超过5个，目视10秒内难发现缺陷严重度：轻一般重前处理不良，有锈，橘皮，厚度明显不均匀的A-B面不接受。

钣金件喷塑检验标准钣金件喷塑检验标准一、适用范围公司所有钣金件的喷塑、检验及验收二、工艺要求1. 对零部件毛边、毛刺应清除干净2. 对未进行电泳、镀锌之前的零件应进行除油及磷化处理，并应烘干后进行涂装。

3. 对零件外表面有凹坑、划痕等缺陷，就进行刮腻子处理，使得表面平整4. 不得使用回收粉进行涂装三、检查项目及要求1. 涂层颜色及纹路：承制方按要求制作样板，双方确认。

涂层颜色及纹路按样板进行验收，目测无明显色差（不大于3度），纹路符合样板。

2. 涂层附着力（1）用划格法测定：即以1mm间距进行划100方格检验，划格力度深达底材，然后用3M胶布贴上，瞬间用力拉开，不得脱落30/100格（2）用圆滚线划痕法测定：即用附着力测定仪，不低于GB/T1720中的5级3. 涂层光泽：涂层被酒精溶剂擦拭后，涂层不能有变色，掉色，无光泽现象4. 涂层硬度：涂层硬度用犁耕法测定：即以2H铅笔将笔芯前端切齐，铅笔与代测物成45度推出，表面无划痕。

5. 涂层厚度：涂层厚度≥30μm-60μm6. 喷涂表面外观（1）涂层表面无花斑、缩孔、凹痕、针孔、开裂、剥落、粗糙、粗颗粒、露底、划痕、夹杂异物，挂流、积粉等缺陷（2）表面污点、颗粒、气泡检验：A面：整个表面允许3点，每点直径﹤1mm，点与点间距﹥20mm B面：整个表面内允许5点，每点直径﹤1mm，点与点间距﹥20mm C面：整个表面内允许7点，每点直径﹤1mm，点与点间距﹥20mm（3）内表面各面允许8点，每点直径﹤1mm，点与点间距﹥20mm（4）对螺柱、螺孔应进行保护，不允许有涂层覆盖而影响装配四、要求时，供方需出具检验报告*测检验时照度为300Lx*表面定义A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面。
