Flo-Tech, PFM6 流量压力检测仪使用说明书流量压力检测仪的使用要领1. 检测仪各部名称（图1）涡轮流量计各部名称（图2）2. Flo-tech检测仪参数* 为现用检测仪(1) 检测仪使用要点本检测仪操作简单，不需要特殊练习，就可以立刻使用。
为了正确的判断试验结果，有必要事先了解测试对象的液压系统和各液压执行部件，掌握必要的资料，比如：操作压力、流量、溢流阀设定压力、液压泵的最高输出压力、液压泵的性能曲线等。
①液压软管的连接检测仪如上表所示有三种机型，其软管的连接分两种类型a、PFM6-50、PFM6-85为1英寸的PT内螺纹。
b、PFM6-200上附有1英寸PT螺纹的连接器。
90°的管接头、T型管接头、阀等距离检测仪的输入端最好在30cm以上，因为这些部件将会给流体的测量带来误差。
软管的另一侧（与被测机器连接侧）通常与连接检测仪一侧为相同连接螺母，所以当管径或螺纹不同时，请利用转接器。
②操作要领检测仪的操作是简单的，但误操作将会给检测仪或被测试机器、回路带来不良影响。
使用者在使用前请读熟本使用说明书，避免误操作，以提高测试效率。
a、转换开关通常在中央位置（OFF）测试流量时请放在（FLOW）档位测试油温时请放在（TEMP）档位测试结束后，请勿必将开关拨回到OFF位置。
干电池使用过期电压下降时，仪表（流量、温度计上的冒号：）将发生闪烁。
此时，请更换干电池。
b、认真确认软管是否已正确无误地连接在检测仪的输入、输出端。
检测仪可以并列接入高压侧，但流向若是接反则不能测量正确的流量。
c、液压回路动作前，应将加载阀反时针方向旋转打开。
d、加载阀可以用手简单地进行操作，在加压和卸压时，请缓慢地进行操作。
e、液压回路动作停止之前，要将加载阀打开，确认压力是否已降到零。
在进行多项压力测试时，每一次测试结束，也都应该将加载阀先打开，然后进行下一个项目的测试。
f、安全圆片是保护检测仪和液压机器的，测试时，请密切注意压力表的读数，使之不要超过回路的最高压力。
多功能流量电子仪表操作说明一、整表外观如图一。
整个仪表是一个密封的腔体，从外部看只一个红色的按键和一外不锈钢接线端子。
本仪表内部有两节普通南浮电池，供在没有外电的情况下使用，但此时仪表只具有显示功能不具有输出等其它功能。
仪表右边有个线色的按键，主要方便用户在运行态下的总累积和班次累积的切换及班次累积的清零，其功能同“增长键“（具体使用见下文）。
仪表下侧有一个4芯按线插座，如下图：插座内部有4个芯的编号，分别为：1、2、3、4（虚仔细看），分别为：+24V、空、Iout、空，本仪表使用两线制4-20mA输出，接线如下：外部：仪表24V电源 -------------------------------- +24V24V地（电流输入）-------------------Iout二、对仪表进行相关操作时需要打开仪表前盖，打开后可见其中的电路板，如下图所示电路板正下方有三个按键，从左到右分别为“设定键“，”移位键“和”增长键“，主要用于用户的参数设定，具体功能介绍如下：左边第一个键为“设定键”，每按一次进入一种种设定状态。
1、状态1：仪表转动方向设定：本仪表具有防倒转功能，即：实际使用中有时管道中有流体有回流的现象，此时如果表头仍然计数就会造成计量的不准确，本仪表具有单一方向计数功能，可以方便地解决此问题，此项设定为：顺时针---1；逆时针---0。
此时按中间的“移位键”实现移位，当移到该位时该位数字位闪烁，当移到最左边一位时再按一次按键时开始移到小数点，最多要移动8次（分别为：没有小数，1位小数，2位小数…）。
当小数点全部移动一遍时从新开始移动数字…。
当该位数字出现闪烁时按最右边的“增长键”，按一次数字会增长1，分别为0-9（其中的第1项最大数字为1，第5项最大数字为3）。
2、状态二：仪表系数设定：设定好数字及小数点后再按一次“设定键”进入下一个参数的设定，如下图。
3、状态三：流量下限设定：设定方法同上，设定完成后再按一次“设定键”进入下一个状态，如下图。
P/N2007年7月简明使用手册目录第一章传感器安装 (3)1.1概述 (3)1.2安装注意事项 (3)1.3传感器的安装方向 (4)1.4电气连接注意事项 (5)第二章仪表接线与上电 (6)2.1概述 (6)2.2变送器的型号识别。
(6)2.3变送器与传感器连接 (7)2.4最大布线距离 (8)2.5电源规格 (9)2.6变送器、显示组件方向调整 (10)2.7变送器输出 (12)第三章流量计组态 (15)3.1概述 (15)3.2组态项目 (15)3.3变送器的显示器面板结构 (16)3.4组态过程变量的测量单位 (16)3.5组态变送器的毫安输出 (17)3.6组态变送器的脉冲/频率输出 (17)3.7变送器的回路测试 (18)3.8 显示器菜单功能 (3)3.9流量计调零 (27)第四章流量计投用及报警状态 (28)4.1流量计投用 (28)4.2获取报警 (28)附录1报警代码含义表 (29)附录2核心处理器检查 (34)附录3传感器检查 (35)附录4软件版本4.x变送器的显示器菜单 (37)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2 工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
1.2.4 在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。

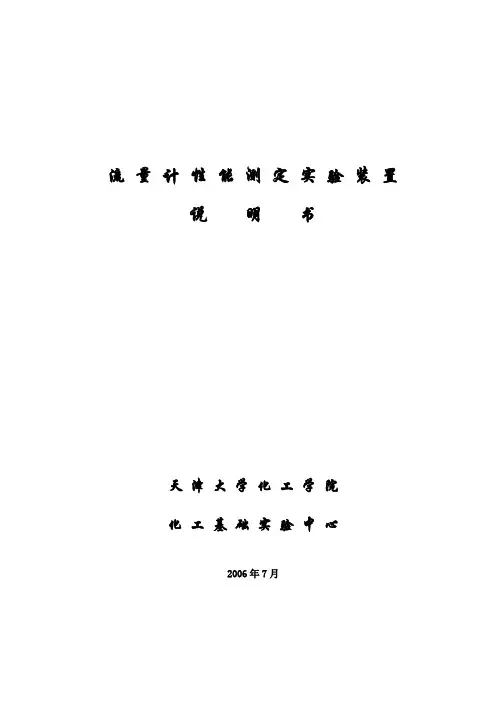

流量计性能测定实验装置说明书天津大学化工学院化工基础实验中心2006年7月目录一、实验装置的功能及特点二、主要仪器仪表及技术参数三、实验装置流程四、实验方法及步骤五、操作时应注意的事项六、附录一、实验装置的功能及特点本实验装置具有如下功能：⑴ 了解各种流量计（节流式、转子、涡轮）的结构、使用方法和性能。
⑵ 了解流量计的标定方法。
⑶ 测定文丘里流量计的流量标定曲线（流量-压差关系）和流量系数和雷诺数之间的关系（Re 0 C 关系）。
实验设备的特点：⑴ 结构紧凑, 流程简单, 设备投资少。
⑵ 使用方便, 安全可靠, 节省实验时间。
⑶ 装置体积小, 重量轻, 移动方便。
二、主要仪器仪表及技术参数⑴ 离心泵： 型号 ＷＢ 70/055 转速ｎ 2800 转／分 流量Ｑ 20～120 L ／min, 扬程Ｈ 19～13.5ｍ⑵ 贮水槽： 550mm ×400mm ×450mm ⑶ 试验管路： 内径 26.0ｍｍ⑷ 涡轮流量计：φ25，最大流量 10m 3/h ，仪表常数830.54次/升 ⑸ 文丘里流量计：喉径φ15mm⑹ 转子流量计：LZB-25，量程0.25-2.5m 3/h ⑺ 铜电阻温度计;⑻ 差压变送器： 0-200kPa三、实验装置流程用离心泵3将贮水槽1的水直接送到实验管路中，经涡轮流量计计量后分别进入到转子流量计、文丘里流量计，最后返回贮水槽1。
用文丘里流量计测量时把阀门5打开，阀门6关闭；转子流量计测量时把阀门6打开，阀门5关闭。
流量由调节阀5、6来调节，温度由铜电阻温度计测量。
实验流程示意图见图1图1 流量计实验流程示意图1-水箱；2-放水阀；3-离心泵；4-排水阀；5-文丘里流量计调节阀；6-转子流量计调节阀；7-转子流量计；8-文丘里流量计；9-平衡阀；10-压力传感器；11-涡流流量计四、实验方法及步骤⒈关闭泵流量调节阀5、6，启动离心泵。
⒉测取文丘里流量计的性能，按流量从小到大的顺序进行实验。

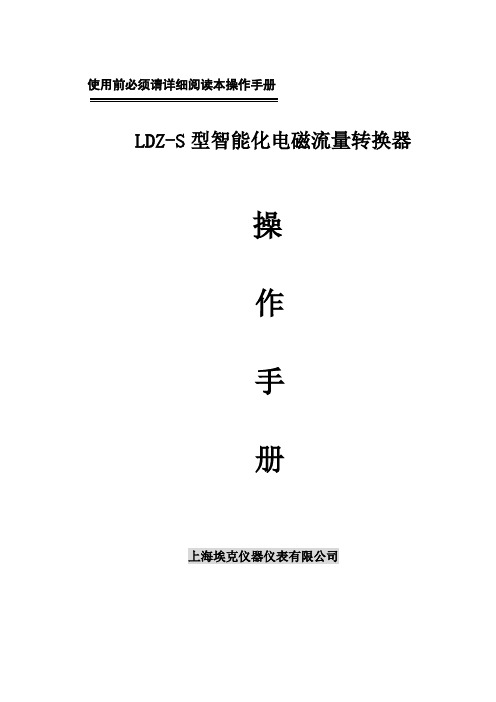

使用前必须请详细阅读本操作手册LDZ-S型智能化电磁流量转换器操作手册上海埃克仪器仪表有限公司一．功能特点概述1. 本型号转换器用六位LED数码管分别显示瞬时流量和正向累积，反向累积，总净累积 ( 高五位,低四位),低位总量(低四位)以及报警上限和报警下限的数值,并用第一位数码管显示“A，C，E，H，F，P，U”指示出参数值的相应状态。
2．全数字量处理和输入输出全电隔离电路结构，因此抗干扰能力强，工作性能可靠。
3．．根据用户的工况，可以对七种参数进行设定或修改。
4．通过传感器流量系数的修改，可在现场在线实现传感器与转换器的互换配套。
5．通过对量程范围的重新设定，在一定范围内可在线改变流量计的测量量程范围。
6．可测量正、反向的流体流量，同时具有电流和脉冲的信号输出。
7．具有流量小信号切除（切除量可调）的功能。
8．对可设定参数的修改和累积总量的复零，设置同一密码锁定。
9．具有空管瞬时流量置零或报警的功能。
10．具有断电保持各种数据的功能（无须辅助电源）时间可长达10年。
11．采用数字滤波技术，仪表的阻尼时间可调。
12．仪表具有自校准和系统校准功能，以消除器件或系统的増益和偏移误差。
13．仅用三个功能键，实现仪表的运行操作，操作方法极其简单。
二．按用户提供由生产单位在出厂前设定的参数1．最大流量：1～9999（整数），小数点从十位起可设置三位（个位小数点无设置）。
2．输出信号种类：共分二种。
1）全隔离4～20mA电流输出。
2）有源脉冲输出:通过脉冲单位当量（即一个输出脉冲所代表的流量值）选择，用计数器可直接读出正向累计流量的容积值。
脉冲输出上限：500（CP/S）脉冲当量范围：0.001～9999(L/CP)脉冲输出幅值：0～5（V.d.c）输出负载电阻：不小于1KΩ三．可显示参数及其操作方法1．可操作显示下述七种不同的参数，同时用第一位数码管显示参数状态。
1〉“A ”一瞬时流量：四位有效数字，一至三位小数点，（反向流量，有效数字前显示“一”）。
气体流量计使用方法说明书1. 产品概述气体流量计是一种用于测量气体流动速度和流量的仪器。
它广泛应用于工业生产、环境监测、能源管理等领域。
本说明书将详细介绍气体流量计的使用方法，以帮助用户正确操作和获取准确的测量结果。
2. 仪器外观及结构气体流量计通常由外壳、显示屏、操作按钮和测量元件组成。
外壳采用防护材料制造，具有防水、耐腐蚀等特性。
显示屏用于显示测量结果和设置参数。
操作按钮用于切换显示模式和进行参数设置。
测量元件一般为传感器或测量管，根据不同的型号有所差异。
3. 准备工作在使用气体流量计之前，需要进行以下准备工作：- 确保电源电压适配，接通电源并等待仪器启动。
- 检查仪器外观是否完好，并清除可能影响测量精度的尘垢。
- 确认所要测量的气体种类，并选用相应类型的流量计。
4. 校准和设置为了确保测量结果的准确性，需要进行仪器的校准和设置。
具体步骤如下：- 进入设置菜单，根据需要选择气体流量单位和显示模式。
- 进行零点校准，将气体流量计放置在静止环境中，按下校准按钮进行校准。
- 进行量程校准，将气体流量计连接到已知流速的标准装置上，按下校准按钮进行校准。
5. 测量操作正确的测量操作能够保证准确的测量结果。
以下是使用气体流量计进行测量的操作步骤：- 将气体流量计连接到待测气体管道或设备上，并确保连接牢固。
- 打开气体流量计电源，待仪器启动后，选择测量模式。
- 根据需要调节流量计量程和单位，并在显示屏上观察实时测量结果。
6. 数据处理气体流量计通常具有数据存储和传输功能，用户可以根据需要进行数据处理和分析。
以下是常见的数据处理操作：- 数据存储：根据仪器规格，将测量数据存储在仪器内部存储器或外部存储设备上。
- 数据传输：通过USB接口或其他数据传输方式，将测量数据导出至计算机或其他设备进行进一步处理和分析。
7. 维护与保养为了保证气体流量计的正常运行和延长使用寿命，需要进行定期的维护和保养。
以下是常见的维护与保养操作：- 清洁：使用干净柔软的布或棉签轻轻擦拭仪器表面，避免使用有机溶剂。
流量计器器操作说明书流量计操作说明书1. 引言流量计器是一种用于测量液体或气体流量的仪器，广泛应用于工业、农业、医疗和科学领域。
本操作说明书旨在向用户提供流量计器的正确使用方法和注意事项，以确保准确测量和安全操作。
2. 产品概述流量计器由以下主要组成部分构成：- 测量装置：用于测量液体或气体的具体流量。
- 显示器：用于显示流量计读数和其他相关信息。
- 控制按钮：用于设置参数和校准流量计。
- 连接口：用于连接进口和出口管道。
3. 安装准备在安装流量计器之前，请确保以下准备工作已完成：- 选择适当的位置：确保流量计器安装在垂直位置，且远离振动和高温环境。
- 连接管道：根据管道规格选择合适的连接件，并确保连接牢固无泄漏。
- 电源供应：连接电源适配器并确保电源稳定。
4. 基本操作步骤按照以下步骤正确操作流量计器：步骤1：启动流量计器按下电源按钮，待显示屏亮起后，流量计器即启动完成。
步骤2：设置参数使用控制按钮进入参数设置菜单，根据流体类型和流量范围进行合适的设置。
步骤3：校准流量计使用流量标准参考物，按照流量计器说明书中的说明进行校准操作。
步骤4：测量流量将待测液体或气体通过流量计器的进口管道，待流量计器稳定显示后，即可读取测量结果。
5. 使用注意事项- 避免剧烈震动：流量计器在使用过程中应避免受到剧烈震动，以免影响测量精度。
- 防止堵塞：定期检查进口和出口管道，避免发生堵塞情况，保证流体畅通。
- 定期校准：流量计器的准确性会随时间变化而降低，建议定期进行校准操作，以确保准确测量。
- 防水防尘：流量计器应远离水源和灰尘，以免影响仪器正常工作。
- 注意安全使用：在使用过程中，注意遵守相关安全规定，避免发生液体或气体泄露导致的安全事故。
6. 故障排除如果流量计器出现异常情况，如读数不准确或无法启动等，可以参考以下故障排除方法：- 检查电源连接是否稳定。
- 检查管道连接是否牢固无泄漏。
- 检查传感器是否被堵塞或损坏，需要进行清洁或更换。
