干式变压器运行及实验(借鉴分享)

2000kvA干式变压器实验项目方法及
判断结果试验周期
2000kvA干式变压器实验是电力专业必须进行的实践性实验。

通过实验，较好
地掌握了变压器的原理与实际应用，可以进一步提高技术水平，为掌握高电压技术奠定基础。

2000kV的实验项目包括：负荷性实验，损耗实验，额定实验和空载实验等。

在负荷（Load）测试中，首先采用恒定负荷，并在确定的负荷范围内测量变压
器的损耗、电抗、排气温度，也就是说，测量变压器在负荷范围内的性能，发现它的性能是否正常，以及它的负荷吸收量等等。

空载（No Load）实验，即在考察变压器对运行时空荷的承受能力方面，针对
改变的负荷，采用恒定的空载伏波测量变压器的参数，从而判断变压器在���定运行条件下的各项参数特性情况。

额定（Rated）实验是以变压器的额定电流和额定电压为标准，以检验变压器
性能，包括变压器的漏磁、电抗、短路损耗等一系列参数测试，以确定变压器设计、制造技术水平以及使用时正常状态，并作出判断结论。

另外，2000kV的实验项目还包括电气特性，热性能测试等等。

洁净室、隔离
变压器和测量仪器的良好环境都非常重要。

整个实验的过程包括准备测试和实际测试，一个完整的实验测试周期也就可能
需要两三天的时间，完成工作希望能达到最佳的效果。

实验完成后就要对结果进行总结，从而记录变压器的实际参数和测试结果。

通过2000kV的变压器实验测试可以深入理解变压器的结构和原理，以便为实
现更佳的应用效果和更高的技术水平奠定基础。

只要进行合理的操作，就可以得到满意的测试结果，为工程的质量保证提供有力的支撑。

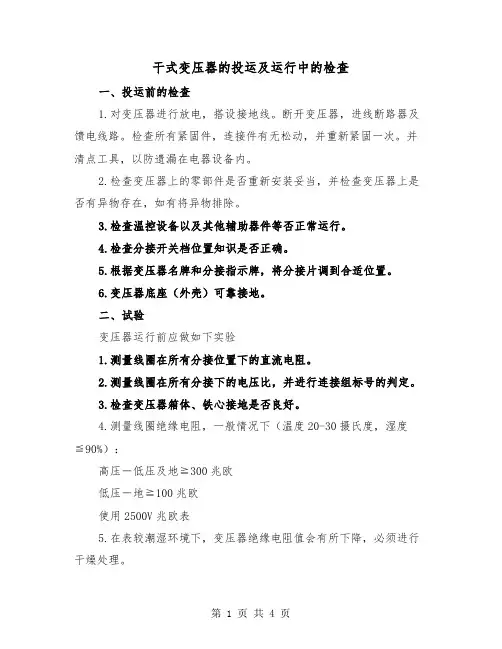

干式变压器的投运及运行中的检查一、投运前的检查1.对变压器进行放电，搭设接地线。

断开变压器，进线断路器及馈电线路。

检查所有紧固件，连接件有无松动，并重新紧固一次。

并清点工具，以防遗漏在电器设备内。

2.检查变压器上的零部件是否重新安装妥当，并检查变压器上是否有异物存在，如有将异物排除。

3.检查温控设备以及其他辅助器件等否正常运行。

4.检查分接开关档位置知识是否正确。

5.根据变压器名牌和分接指示牌，将分接片调到合适位置。

6.变压器底座（外壳）可靠接地。

二、试验变压器运行前应做如下实验1.测量线圈在所有分接位置下的直流电阻。

2.测量线圈在所有分接下的电压比，并进行连接组标号的判定。

3.检查变压器箱体、铁心接地是否良好。

4.测量线圈绝缘电阻，一般情况下（温度20-30摄氏度，湿度≦90%）：高压－低压及地≧300兆欧低压－地≧100兆欧使用2500V兆欧表5.在表较潮湿环境下，变压器绝缘电阻值会有所下降，必须进行干燥处理。

6.检查铁心接地是否良好，然后拆除接地片，检查铁心对地绝缘是否良好并重新装好接地片铁心－夹件及地≧2兆欧穿心螺杆－铁心及地≧2兆欧使用500V兆欧表7.外施工频耐压试验，试验电压为出厂试验电压100%。

1、变压器应在空载时合闸投运，合闸涌流峰值最高可达（58）倍额定电流，变压器的电流速动保护定值应该躲过涌流峰值。

2、变压器投运后，所带负荷应由轻到重，变压器无异常响声，切忌盲目一次大负荷投入。

3、当环境温度低于限定值时，变压器输出功率可略高于额定值，反则低于额定值。

4、变压器退出运行后，一般不需要采取其他措施即可重新投运。

但在高湿度条件下，且变压器已发生凝露现象，需干燥处理后，才能重新投运。

四．运行维护检查1、检查变压器的温度表，在带负荷的情况下正常温度值为40150摄氏度。

2、仔细听变压器工作时有无异响声，如有异常，应及时判断原因，停变压器处理事故。

3、日常对变压器的检查应一个运行班三次。

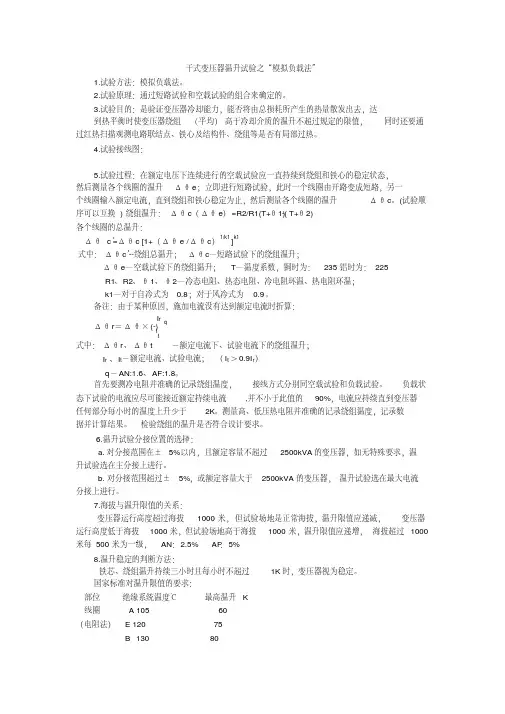

干式变压器温升试验之“模拟负载法”1.试验方法：模拟负载法。

2.试验原理：通过短路试验和空载试验的组合来确定的。

3.试验目的：是验证变压器冷却能力，能否将由总损耗所产生的热量散发出去，达到热平衡时使变压器绕组（平均）高于冷却介质的温升不超过规定的限值，同时还要通过红热扫描观测电路联结点、铁心及结构件、绕组等是否有局部过热。

4.试验接线图：5.试验过程：在额定电压下连续进行的空载试验应一直持续到绕组和铁心的稳定状态，然后测量各个线圈的温升Δθe；立即进行短路试验，此时一个线圈由开路变成短路，另一个线圈输入额定电流，直到绕组和铁心稳定为止，然后测量各个线圈的温升Δθc。

(试验顺序可以互换) 绕组温升：Δθc（Δθe）=R2/R1(T+θ1)-( T+θ2)各个线圈的总温升：Δθc’=Δθc [1+（Δθe /Δθc）1/k1]k1式中：Δθc’--绕组总温升；Δθc—短路试验下的绕组温升；Δθe—空载试验下的绕组温升；T—温度系数，铜时为：235铝时为：225R1、R2、θ1、θ2—冷态电阻、热态电阻、冷电阻环温、热电阻环温；k1—对于自冷式为0.8；对于风冷式为0.9。

备注：由于某种原因，施加电流没有达到额定电流时折算：I rΔθr＝Δθ×(-)qIt式中：Δθr、Δθt－额定电流下、试验电流下的绕组温升；I r、I t－额定电流、试验电流；（I t ＞0.9I r）q－AN:1.6、AF:1.8。

首先要测冷电阻并准确的记录绕组温度，接线方式分别同空载试验和负载试验。

负载状态下试验的电流应尽可能接近额定持续电流,并不小于此值的90%，电流应持续直到变压器任何部分每小时的温度上升少于2K。

测量高、低压热电阻并准确的记录绕组温度，记录数据并计算结果。

检验绕组的温升是否符合设计要求。

6.温升试验分接位置的选择：a. 对分接范围在±5%以内，且额定容量不超过2500kVA的变压器，如无特殊要求，温升试验选在主分接上进行。

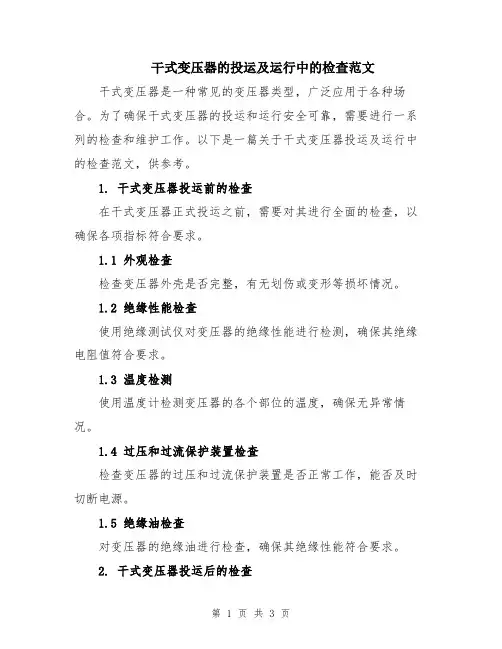

干式变压器的投运及运行中的检查范文干式变压器是一种常见的变压器类型，广泛应用于各种场合。

为了确保干式变压器的投运和运行安全可靠，需要进行一系列的检查和维护工作。

以下是一篇关于干式变压器投运及运行中的检查范文，供参考。

1. 干式变压器投运前的检查在干式变压器正式投运之前，需要对其进行全面的检查，以确保各项指标符合要求。

1.1 外观检查检查变压器外壳是否完整，有无划伤或变形等损坏情况。

1.2 绝缘性能检查使用绝缘测试仪对变压器的绝缘性能进行检测，确保其绝缘电阻值符合要求。

1.3 温度检测使用温度计检测变压器的各个部位的温度，确保无异常情况。

1.4 过压和过流保护装置检查检查变压器的过压和过流保护装置是否正常工作，能否及时切断电源。

1.5 绝缘油检查对变压器的绝缘油进行检查，确保其绝缘性能符合要求。

2. 干式变压器投运后的检查干式变压器投运后，需要进行一些常规的运行检查，以确保其正常运行。

2.1 温度监测检测变压器的各个部位的温度，确保温升符合要求，特别是关注高压绕组温度。

2.2 油位检查检查变压器绝缘油的油位，确保油位在正常范围内。

2.3 漏油检查检查变压器周围是否有油渍，以及油箱是否有漏油现象。

2.4 绝缘电阻检测定期使用绝缘测试仪对变压器的绝缘电阻进行检测，确保其绝缘性能良好。

2.5 电量测量定期对变压器的电量进行测量，以确保其输出功率符合要求。

3. 干式变压器运行中的常规检查干式变压器投运后，需要进行一些常规的定期检查，以确保其运行正常。

3.1 温度监测定期检测变压器的温度，特别是高压绕组和低压绕组的温度，及时发现异常情况。

3.2 油位检查定期检查变压器绝缘油的油位，确保油位在正常范围内。

3.3 绝缘电阻检测定期使用绝缘测试仪对变压器的绝缘电阻进行检测，确保其绝缘性能良好。

3.4 电量测量定期对变压器的电量进行测量，以确保其输出功率符合要求。

3.5 漏油检查定期检查变压器周围是否有油渍，以及油箱是否有漏油现象。

干式变压器试验报告试验背景：干式变压器是一种常见的电力设备，通常用于电网输电和配电系统中。

为了确保干式变压器的质量和性能，需要进行一系列的试验，以验证其各项指标是否符合相关标准要求。

本试验报告旨在对一台干式变压器进行全面的试验，并对试验结果进行分析和评估。

试验目的：1.验证干式变压器的额定电压和频率下的负载损耗和空载损耗是否符合标准要求；2.检验干式变压器的耐电压试验情况，以确定其绝缘性能；3.测定干式变压器的绝缘电阻，以评估其绝缘状态。

试验过程：1.预热试验：在正式试验之前，将干式变压器通电预热，使其温度达到稳定状态，以保证试验的准确性。

2.负载损耗和空载损耗试验：将干式变压器接入负载，测定负载下的电压和电流，计算负载损耗；断开负载，测定空载下的电压和电流，计算空载损耗。

3.耐电压试验：对干式变压器的绝缘进行耐电压试验，检验其绝缘电阻、击穿电压和耐压强度。

4.绝缘电阻试验：测量干式变压器的不同部位之间和与地之间的绝缘电阻，判断绝缘状态。

试验结果与分析：1.负载损耗和空载损耗试验结果均符合标准要求。

负载损耗不应超过额定容量的2%，空载损耗应不超过额定容量的0.5%。

根据测量和计算的结果，负载损耗和空载损耗均在规定范围内，说明变压器运行时的损耗较小。

2.耐电压试验结果良好。

在给定的电压下，变压器的绝缘电阻仍保持较高的电阻值，击穿电压和耐压强度均符合标准要求，说明变压器的绝缘性能良好。

3.绝缘电阻试验结果合格。

根据测量数据，变压器的不同部位之间和与地之间的绝缘电阻均符合标准要求，说明变压器的绝缘状态良好。

结论：本次试验结果表明，所测试的干式变压器在额定电压和频率下的负载损耗和空载损耗、耐电压试验以及绝缘电阻试验均符合标准要求。

该干式变压器具有良好的质量和性能，可以正常投入使用，满足电力系统的需求。

建议：为了确保干式变压器的正常运行和延长其使用寿命，建议定期进行维护和检修，及时清洗变压器的绝缘部件，检查绝缘电阻，避免潮湿和灰尘的积累。

干式变压器耐压试验方法
1. 嘿，干式变压器耐压试验，首先得做好准备工作呀！就像战士上战场前要检查装备一样。

比如说，要把变压器清理干净，可不能有灰尘杂物啥的影响试验呢！你想想，要是脏兮兮的能做好试验吗？肯定不行啊！
2. 接下来，设置好试验参数那是关键哦！这可不能马虎，就如同给汽车调好速度，得合适才行呢。

要是参数不对，那不就白忙乎啦？
3. 然后呢，开始施加电压啦！这时候可得小心谨慎，就好像走钢丝一样，不能有丝毫差错。

稍微不小心，后果可不堪设想啊，你说对不对？
4. 注意观察电压的变化呀！这就好比看着孩子一点点长大，每一点变化都很重要的。

要是没注意到异常，那不就糟糕啦？
5. 当电压达到预定值时，要维持一段时间呢。

这就像跑步到了冲刺阶段，得坚持住呀。

哎呀，可不能在这时候掉链子呢！
6. 试验过程中还得时刻注意变压器有没有异常响声或现象，这就和听音乐判断好坏一样。

要是有奇怪的声音或情况，那得赶紧处理呀！
7. 在试验结束后，记得要安全放电哦。

这就像跑完步要慢慢走一会儿放松一样。

可不能直接不管了呀，那多危险！
8. 最后呀，得好好分析试验结果。

这就像老师批改作业一样，看看做得对不对，有没有问题。

只有这样，才能确保干式变压器的质量呀！我的观点就是，干式变压器耐压试验一定要认真仔细，每个环节都不能马虎！。

干式变压器试验报告
尊敬的领导：
经过对干式变压器进行试验，现将试验结果报告如下：
试验目的：
1.验证干式变压器的电气性能是否符合设计要求；
2.检测干式变压器的绝缘性能是否满足要求；
3.确定干式变压器的负载能力和稳定性。

试验内容：
1.低电压绝缘电阻测试：在常温下，将低压侧与地相连，高压侧与地相连，测量绝缘电阻值。

2.空载损耗和空载电流测试：使用负载电表测量额定电压下变压器的空载损耗和空载电流。

3.负载损耗和负载电流测试：使用负载电表测量额定电压和额定负载下的负载损耗和负载电流。

4.电压降和短路阻抗测试：通过接入电流表和电压表，在额定负载下测量变压器的电压降和短路阻抗。

试验结果：
1.低电压绝缘电阻测试结果显示，干式变压器的绝缘电阻值达到了设计要求，并且无明显波动。

2.空载损耗和空载电流测试结果表明，在额定电压下，干式变压器的空载损耗和空载电流均符合设计要求。

3.负载损耗和负载电流测试结果显示，在额定负载下，干式变压器的负载损耗和负载电流均稳定在设计范围内。

4.电压降和短路阻抗测试结果表明，干式变压器的电压降和短路阻抗满足设计要求。

结论：
根据试验结果，可以得出以下结论：
1.干式变压器的电气性能符合设计要求，具有良好的绝缘性能。

2.干式变压器在额定负载下具备稳定的负载能力和工作稳定性。

建议：
根据试验结果，对于干式变压器的维护和保养应该持续进行，并定期进行检测和试验，以确保其持续稳定地运行。

谢谢！。

变压器空载试验方法检测磁路故障（张天鹏）1、 故障概况发耳电厂1号炉B 送风机变频变压器是干式变压器，有16个低压绕组，其中一个是380V 绕组。

送风机运行中，突然过流保护动作跳闸，但变压器二次侧并未带负荷，检修人员第一时间到达现场，发现温度较高，A 相温度为24.1℃，B 相为25.4℃，C 相为47.3℃。

2、 故障分析及处理鉴于以上情况，工作人员当即决定对变压器高压侧做了直流电阻试验试验结果如下：RAO=85.13m Ω，RBO=85.06 m Ω，RCO=84.35 m Ω三相直流电阻平衡，无法判断该变压器故障。

工作人员再次对变压器做了常规试验，试验项目如下：1）、绕组直流电阻测量；2）、绕组绝缘测量；3）、变压器变比试验。

然而试验结果却未发现异常，工作人员分析后认为：1）测量绕组直流电阻的目的，主要是检查变压器绕组内部导线和引线的焊接质量；电压分接头接触是否良好；以及发现较严重的匝间和层间短路。

而对于少量匝间短路，也会因为其直流电阻值变化很小，而无法做出判断。

2）绝缘电阻试验只对变压器绕组间及绕组与地间绝缘进行考核，而无法对匝间绝缘进行考核。

3）变比试验在理论上是检验匝数变化最直接的办法。

但在实际试验中采用三相法，从高压侧加三相低压电源。

所以加在高压侧绕组上的电压值相对较低，而这时故障点的残余绝缘则很有可能经受住该电压值的考验，表现出正常的检验结果，从而无法进行准确判断。

考虑到空载试验对发现对发现绕组及磁路的缺陷具有重要意义于是决定对该变压器做空载试验。

变压器空载电流的大小与铁心硅钢片的导磁性能、片间绝缘和装配工艺有关, 还与绕组是否存在匝间短路有关。

另外, 由于三相变压器三相的磁路长度不同, A 相和C 相的磁路较长, B 相的磁路较短, 使得A 相和C 相的磁阻大于B 相的磁阻。

为保证三相的磁通大小相等, 那么A 相和C 相的空载电流要大于B 相的空载电流, 即: Ioa ≈Ioc>Iob ( 1) 对于低压侧为y 接法的变压器, 经多次试验测取与统计表明:Ioa Iob ≈IocIob =（0.67～0.83） ( 2) 用式( 1) 或式( 2) 就可进一步判断变压器某相是否存在局部短路故障。

干式变压器的投运及运行中的检查范文干式变压器作为一种重要的电力设备，其投运和运行的检查工作是确保其正常运行和有效使用的关键环节。

下面将从投运前的检查、投运过程中的检查和投运后的检查三个方面，详细介绍干式变压器的投运及运行中的检查内容。

一、投运前的检查1. 外观检查：检查变压器的外壳是否完好无损，电缆接头是否牢固，无明显的裂纹、漏油等现象。

2. 清洁检查：清除变压器表面的灰尘和杂物，保持变压器的清洁。

3. 固定检查：检查变压器的固定方式是否稳固可靠，是否存在松动或变形现象。

4. 连接检查：检查变压器的接线端子是否接触良好，紧固可靠。

5. 绝缘检查：检查变压器绝缘部分是否完好，无损坏、破裂的情况。

二、投运过程中的检查1. 上电检查：在投运前进行上电检查，确保变压器的接线正确、无短路、无接地等问题。

2. 运行噪音检查：在变压器开始运行后，监听变压器的运行噪音，检查是否存在异常噪音。

3. 温度检查：定期测量变压器的温度，以确保变压器的运行温度在正常范围内。

4. 油位检查：对于采用油浸式变压器，需要定期检查油位是否正常，及时补充或更换变压器油。

5. 绝缘检查：定期进行绝缘电阻和介质损耗测试，以确保变压器的绝缘性能良好。

三、投运后的检查1. 运行状态检查：定期观察变压器的运行状态，检查是否存在渗漏、冒烟等异常情况。

2. 气体检查：定期检测变压器内部气体的成分和浓度，检查是否存在故障产生的气体。

3. 电气参数检查：定期测量变压器的电气参数，如输出电压、输出电流等，判断是否正常。

4. 地电位检查：定期测量变压器的地电位，检查是否存在异常导致的接地故障。

5. 冷却系统检查：检查变压器的冷却系统是否正常工作，及时清洗冷却器，保持冷却效果良好。

综上所述，干式变压器的投运及运行中的检查范文从投运前的检查、投运过程中的检查和投运后的检查三个方面进行了详细介绍。

这些检查内容的执行能够确保干式变压器的正常运行和有效使用，提高变压器的安全性和可靠性，保障电力系统的稳定运行。

干式变压器试运行方案1. 引言干式变压器是一种新型的变压器，在电力系统中起着重要的作用。

为了确保干式变压器能够正常运行，保证系统的安全稳定性，必须进行试运行。

本文档将介绍干式变压器的试运行方案。

2. 试运行前的准备工作在进行干式变压器的试运行之前，需要进行一系列的准备工作，包括以下内容：- 对干式变压器进行外观和内部检查，确保设备完好无损； - 检查干式变压器的连接线路，确保接线正确，无短路和断路； - 检查干式变压器的冷却系统，确保冷却系统正常工作； - 检查干式变压器的保护装置，确保保护装置灵敏可靠； - 对干式变压器的绝缘阻抗进行测量，确保绝缘性能良好； - 确定试运行期间的监测参数，并安装相应的监测设备。

3. 试运行过程试运行过程中，需按照以下步骤进行： ### 3.1 外部供电与试验设备准备 - 将试验设备与干式变压器正确连接，并确保连接处接触良好； - 将外部供电工作在正常状态，确保供电电源稳定； - 检查试运行仪表的准确性，并进行校正。

3.2 空载试运行•将变压器切换至空载状态；•检查电流、电压、温度等试运行参数，确保设备运行正常；•观察变压器运行过程中是否存在异常现象，如噪音、振动等。

3.3 负载试运行•将变压器切换至负载状态，连接合适的负载设备；•根据设计要求，设置合适的负载功率，并观察设备的运行情况；•检查设备的负载电流、电压、温度等参数，确保设备运行稳定。

3.4 试运行结束•在试运行过程中，及时记录试验数据，并分析数据，判断设备的运行状态；•根据试运行情况，评估设备的性能，并提出改进意见；•进行设备的维护保养，及时清洁设备、检查设备的绝缘状况。

4. 试运行的注意事项在进行干式变压器试运行过程中，需注意以下事项： - 严格按照试运行方案进行操作，不得随意更改试运行参数； - 注意设备的运行状态，及时观察是否存在异常现象； - 提前准备好相应的应急措施，如设备故障、供电中断等情况的处理方案；- 试运行过程中，需要严格遵守相关安全操作规程，确保操作人员和设备的安全。

变压器试验报告范文一、实验目的本次实验的目的是为了测试变压器的性能和质量，确保其安全可靠地运行。

具体包括以下几个方面的试验：1.空载试验：测试变压器的空载电流和空载损耗，以确定变压器的电流和功耗。

2.短路试验：测试变压器的短路阻抗和短路损耗，以了解变压器在短路情况下的工作状态。

3.负载试验：测试变压器的负载电流和负载损耗，以确定变压器的承载能力。

4.绕组温度上升试验：测试变压器在额定负载下，绕组的温度上升情况，以确认变压器的散热性能。

5.绝缘电阻试验：测试变压器的绝缘电阻，以评估其绝缘性能。

二、试验装置和仪器1.变压器：额定容量为100KVA的三相变压器。

2.激励电源：用于给变压器提供激励电压。

3.电流互感器：用于测量变压器的电流。

4.电压互感器：用于测量变压器的电压。

5.电力负载：用于对变压器进行负载试验。

6.温度计：用于测量变压器绕组的温度。

三、空载试验在空载试验中，将变压器的一侧绕组断开，然后给另一侧绕组加上额定电压。

记录变压器的输入电压和电流，并计算出空载损耗和功率因数。

根据实验数据和计算结果，得出空载电流为10A，空载损耗为100W，功率因数为0.8四、短路试验在短路试验中，用电流互感器测量变压器的短路电流，并用电压互感器测量变压器的短路电压。

通过计算得到短路阻抗和短路损耗。

根据实验数据和计算结果，得出短路电流为500A，短路损耗为2KW，短路阻抗为2.5Ω。

五、负载试验在负载试验中，将变压器的负载逐步增加，记录负载电流和负载损耗，并计算负载功率因数。

根据实验数据和计算结果，得出负载电流为50A，负载损耗为500W，负载功率因数为0.9六、绕组温度上升试验在绕组温度上升试验中，给变压器加上额定负载，然后记录绕组温度，在规定的时间内测量绕组温度的上升情况。

根据实验数据和测量结果，变压器的绕组温度上升不超过50℃，符合设计要求。

七、绝缘电阻试验在绝缘电阻试验中，用万用表测量变压器的绝缘电阻，并根据测量结果评估变压器的绝缘性能。

干式变压器运行维护及故障处理（一）运行前的检查1.检查所有紧固件、连接件是否松动，并重新紧固一次。

2.检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有异物存在特别是变压器高低压风道内及下垫块上。

3.检查风机、温度控制器、温度显示仪及有载开关等附件能否正常运行工作。

对于三相电源风机，应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转，请更换风机电源的相序。

（二）运行前的试验1.测量三相所有分接位置下的直流电阻，三相相电阻不平衡率应小于4％，三相线电阻不平衡率应小于2％。

对于容量800kV A以上变压器低压由于引线结构原因超过标准时，与出厂数据比较，波动范围应小于2％。

2.测量所有分接下的电压比，以及联结组别。

最大电压比误差应小于0.5%。

3.线圈绝缘电阻的测试，一般情况下（温度20～40℃，湿度90％）高压对低压及地≥300MΩ，低压对高压及地≥100MΩ但是：如变压器遭受异常潮湿发生凝露现象，则无论其绝缘电阻如何，在其进行耐压试验或投入运行前必须进行干燥处理，如用大碘钨灯进行照射。

4.铁心绝缘电阻的测试，一般情况下（温度20～40℃，湿度90％）用2500V 兆欧表测量铁心－夹件及地≥1MΩ穿心螺杆－铁心及地≥1MΩ同样，在比较潮湿的环境下，此值会下降，只要其阻值≥0.1MΩ即可运行。

5.对于有载调压变压器，应根据有载调压分接开关使用说明书作投入运行前的必要检查和通电试验。

6.外施工频耐压试验，试验电压为出厂试验电压的85％。

（三）投网运行1.变压器投入运行前，应根据变压器铭牌和分接指示牌将分接片或有载开关调到合适的位置。

无载调压变压器如输出电压偏高，在确保高压断电情况下，将分接头的连接片往上接（1档方向），如输出电压偏低，在确保高压断电情况下，将分接头的连接片往下接（5档方向）。

2.变压器应在空载时合闸投运，合闸涌流峰值最高可达10倍额定电流左右。

对变压器的电流速动保护设定值应大于涌流峰值，对变压器采用反时差保护3倍额定电流时间应大于0.3秒以上。

干式变压器试验方案编制：审核：批准：目录1 目的 (1)2 范围 (1)3 责任和权限 (1)4 依据标准 (1)5 试验项目 (1)6 试验程序 (1)7 危险点分析与预防措施 (4)8 原始记录与正式报告的要求 (5)9 安全技术交底表格 (6)1 目的用于干式电力变压器交接或预防性试验。

包括验收试验引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定变压器的状况，能否投入使用或继续使用。

制定本方案的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 范围电压等级为10~35kV的干式电力变压器。

3 责任和权限3.1 负责试验的人员应了解试验项目、试验方法，认真做好试验记录，维护仪器设备，对试验结果的真实性、正确性和有效性负责。

3.2 试验人员负责出具试验报告，参与该项试验的其他试验人员对试验数据进行核准，由试验室负责人批准签发试验报告。

4 依据标准GB50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596—1996 电力设备预防性试验规程5 试验项目5.1测量绕组的直流电阻；5.2变压器绕组的变压比；5.3检查变压器的三相结线组别和单相变压器引出线的极性；5.4测量绕组的绝缘电阻、吸收比；5.5绕组对外壳的交流耐压试验；5.6测量与铁芯绝缘的各紧固件及铁芯接地线对外壳的绝缘电阻；6 试验程序6.1试验用仪器设备：(1)绝缘电阻测试仪；(2)变压器直流电阻测试仪；(3)全自动变比测试仪；(4)直流高压发生器；(5)交流高压试验变压器6.2试验环境条件6.2.1试验环境温度不低于5℃、相对湿度10～80%。

6.2.2试验区域内无振动、无强电场干扰。

6.2.3试验电源波形畸变率≯5%，频率与试品额定频率之差应小于试品额定频率的1%。

6.3试验前的准备工作6.3.1 制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。

干式变压器的投运及运行中的检查范本干式变压器是一种以干燥的空气或绝缘气体冷却的变压器，它具有安全、可靠、节能、环保等优点，在电力系统中得到广泛应用。

为了保证干式变压器的正常运行和延长其使用寿命，需要定期进行投运检查和运行中的检查。

下面是干式变压器投运及运行中的检查范本，共____字。

一、投运检查1. 检查外观及安装(1) 检查变压器的外观是否完好无损，并进行清洁。

(2) 检查变压器的安装基础是否牢固，安装平整。

(3) 检查变压器与其他设备之间的接触是否良好，紧固螺栓是否松动。

2. 检查绝缘状态(1) 检查绝缘材料的状态，如有发黄、龟裂、脱落等现象，需及时更换。

(2) 检查绝缘表面是否有异物积聚，如有需要进行清理。

3. 检查冷却系统(1) 检查冷却系统的管道是否有漏水现象，如有需要进行修复。

(2) 检查冷却系统的阀门和泵是否正常运行，是否存在异常声音。

4. 检查接地系统(1) 检查接地系统的接地电阻是否符合要求，是否存在松动或断裂现象。

(2) 检查接地线路的连接是否牢固，是否存在腐蚀现象。

5. 检查电气连接(1) 检查变压器的接线端子是否牢固，接触良好。

(2) 检查接线端子的紧固螺栓是否松动，是否存在腐蚀现象。

二、运行中的检查1. 检查温度(1) 检查变压器的温度是否正常，是否存在异常升高或过热现象。

(2) 检查变压器内部各部件的温度分布是否均匀。

2. 检查噪音(1) 检查变压器运行中是否存在异常噪音，如有需要进行排除。

(2) 检查变压器内部各部件是否松动或产生共振，及时进行处理。

3. 检查振动(1) 检查变压器运行中是否产生过大的振动，如有需要进行调整或维修。

(2) 检查变压器的基础是否牢固，是否存在松动或裂纹。

4. 检查油位(1) 检查变压器油箱的油位是否在正常范围内，如有需要进行加注或排油。

(2) 检查油箱的密封性能是否良好，是否存在漏油现象。

5. 检查绝缘电阻(1) 检查变压器的绝缘电阻是否在合格范围内，如有需要进行维修或更换。

一、实训目的本次实训旨在通过实际操作和理论学习，加深对干式电力变压器结构、工作原理、性能特点以及运行维护等方面的了解，提高学生的实际操作能力和安全意识。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX电力实训基地四、实训内容1. 干式电力变压器基本结构及工作原理通过实物展示和讲解，了解了干式电力变压器的整体结构，包括铁芯、绕组、绝缘系统、散热装置等部分。

同时，学习了变压器的工作原理，即利用电磁感应原理将输入的交流电压转换成所需的输出电压。

2. 干式电力变压器性能测试在实训基地，我们实际操作了对干式电力变压器进行性能测试，包括空载损耗、负载损耗、短路阻抗、绝缘电阻等参数的测量。

通过测试，掌握了测试方法、仪器使用及数据分析。

3. 干式电力变压器故障分析及处理通过案例分析，学习了干式电力变压器常见故障的原因及处理方法，如绝缘老化、绕组短路、铁芯损耗等。

同时，了解了故障诊断的基本原理和实际操作步骤。

4. 干式电力变压器运行维护学习了干式电力变压器的日常运行维护知识，包括检查、清洁、加油、更换部件等。

了解了不同型号变压器的维护周期及注意事项。

5. 干式电力变压器安全操作通过讲解和实际操作，掌握了干式电力变压器的安全操作规程，包括穿戴个人防护用品、设备检查、操作步骤等。

提高了安全意识，降低了事故发生的风险。

五、实训过程1. 理论学习实训前，我们查阅了相关资料，了解了干式电力变压器的基本知识，为实训打下了理论基础。

2. 实际操作在实训过程中，我们按照实训指导书的要求，分组进行实际操作。

在操作过程中，严格遵守安全规程，确保实训过程的安全。

3. 讨论交流在实训过程中，我们积极讨论交流，分享自己的操作心得和经验，共同提高。

六、实训成果1. 理论知识方面通过本次实训，我们对干式电力变压器的结构、工作原理、性能特点以及运行维护等方面有了更深入的了解。

2. 实践操作方面通过实际操作，我们掌握了干式电力变压器的测试方法、故障分析及处理、运行维护等方面的技能。
