干式变压器试验报告

变压器试验报告【变压器试验报告】摘要：本试验主要对某变压器进行了绕组电阻测试、绝缘电阻测试、短路阻抗测试、过滤和相关损耗测试等。

通过试验结果分析，变压器的各项指标均满足设计要求，性能稳定可靠。

1. 引言变压器是电力系统中不可或缺的重要设备，其稳定运行直接关系到整个电力系统的安全和经济运行。

为了确保变压器的质量和性能达到设计要求，本试验对某变压器进行了一系列实验测试。

2. 绕组电阻测试绕组电阻测试是电气设备试验中的一项重要测试内容。

通过该测试，可以检测变压器的绕组接头是否正常、绕组连接是否可靠。

测试结果显示，变压器的绕组电阻符合设计要求，并且各项指标均在合理范围内。

3. 绝缘电阻测试绝缘电阻测试是评估变压器绝缘状况的重要方法之一。

在测试中，通过对绕组与地之间的绝缘电阻进行测量，可以判断变压器是否存在漏电问题。

试验结果表明，变压器的绝缘电阻满足设计要求，表明其绝缘状况良好，运行稳定可靠。

4. 短路阻抗测试短路阻抗测试是评估变压器额定电流下的短路能力的重要试验项目。

通过该测试，可以评估变压器在短路情况下的安全性能。

试验结果显示，变压器的短路阻抗符合设计要求，具备足够的短路能力，可稳定运行。

5. 过滤和相关损耗测试过滤和相关损耗测试是评估变压器的能效性能的重要测试项目。

通过该测试，可以评估变压器在实际运行中的电能转换效率，以及损耗情况。

试验结果表明，变压器的过滤和相关损耗满足设计要求，运行效率高，能耗较低。

6. 总结与展望本次试验通过对某变压器的绕组电阻、绝缘电阻、短路阻抗以及过滤和相关损耗等多个方面的测试，评估了变压器的性能和质量。

试验结果表明，该变压器在各项指标上均符合设计要求，运行稳定可靠。

然而，随着电力系统的发展和需求的改变，变压器的性能和技术不断提高和创新，未来对变压器的试验和监测也将面临新的挑战。

因此，我们需要不断研究和完善试验方法，以保证变压器在电力系统中的安全运行。

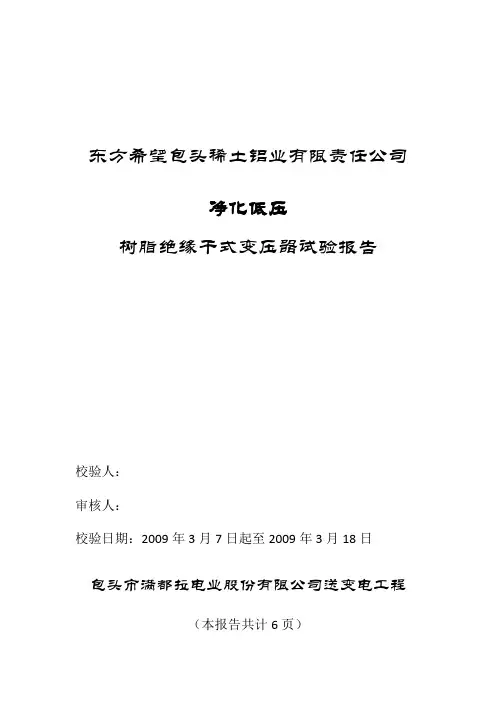

东方希望包头稀土铝业有限责任公司净化低压树脂绝缘干式变压器试验报告校验人：审核人：校验日期：2009年3月7日起至2009年3月18日包头市满都拉电业股份有限公司送变电工程（本报告共计6页）安装地点：一净化前八万变压器室一、变压器型号：SCLB10-800/10 绝缘等级：F 出厂序号：C08F141容量：800KVA 极性：负极性冷却方式：AN二、变压器试验：1.绕组电阻测试（Ω）试验结果: 合格高压A-B B-C C-A0.804 0.803 0.805低压a-o b-o c-o 0.0005 0.0005 0.0005 a-b b-c c-a 0.0011 0.0012 0.00112.绝缘电阻测试试验结果: 合格测量部位低压对夹件及高压高压对夹件及低压高压及低压对地、夹件测量结果＞2000MΩ＞2000MΩ＞2000MΩ3.耐压试验3.1高压侧耐压：AC 35KV 1min 试验结果：合格3.2低压侧耐压：AC 35KV 1min 试验结果：合格试验者：审核： .试验时间： .安装地点：一净化中八万变压器室一、变压器型号：SCLB10-800/10 绝缘等级：F 出厂序号：C08F142容量：800KVA 极性：负极性冷却方式：AN二、变压器试验：1.绕组电阻测试（Ω）试验结果: 合格高压A-B B-C C-A0.804 0.803 0.805低压a-o b-o c-o 0.0005 0.0005 0.0005 a-b b-c c-a 0.0011 0.0012 0.00112.绝缘电阻测试试验结果: 合格测量部位低压对夹件及高压高压对夹件及低压高压及低压对地、夹件测量结果＞2000MΩ＞2000MΩ＞2000MΩ3.耐压试验3.1高压侧耐压：AC 35KV 1min 试验结果：合格3.2低压侧耐压：AC 35KV 1min 试验结果：合格试验者：审核： .试验时间： .安装地点：一净化后八万变压器室一、变压器型号：SCLB10-800/10 绝缘等级：F 出厂序号：C08F143容量：800KVA 极性：负极性冷却方式：AN二、变压器试验：1.绕组电阻测试（Ω）试验结果: 合格高压A-B B-C C-A0.804 0.803 0.805低压a-o b-o c-o 0.0005 0.0005 0.0005 a-b b-c c-a 0.0011 0.0012 0.00112.绝缘电阻测试试验结果: 合格测量部位低压对夹件及高压高压对夹件及低压高压及低压对地、夹件测量结果＞2000MΩ＞2000MΩ＞2000MΩ3.耐压试验3.1高压侧耐压：AC 35KV 1min 试验结果：合格3.2低压侧耐压：AC 35KV 1min 试验结果：合格试验者：审核： .试验时间： .安装地点：一净化前八万变压器室一、变压器型号：SCLB10-800/10 绝缘等级：F 出厂序号：C08F144容量：800KVA 极性：负极性冷却方式：AN二、变压器试验：1.绕组电阻测试（Ω）试验结果: 合格高压A-B B-C C-A0.804 0.803 0.805低压a-o b-o c-o 0.0005 0.0005 0.0005 a-b b-c c-a 0.0011 0.0012 0.00112.绝缘电阻测试试验结果: 合格测量部位低压对夹件及高压高压对夹件及低压高压及低压对地、夹件测量结果＞2000MΩ＞2000MΩ＞2000MΩ3.耐压试验3.1高压侧耐压：AC 35KV 1min 试验结果：合格3.2低压侧耐压：AC 35KV 1min 试验结果：合格试验者：审核： .试验时间： .安装地点：一净化中八万变压器室一、变压器型号：SCLB10-800/10 绝缘等级：F 出厂序号：C08F145容量：800KVA 极性：负极性冷却方式：AN二、变压器试验：1.绕组电阻测试（Ω）试验结果: 合格高压A-B B-C C-A0.804 0.803 0.805低压a-o b-o c-o 0.0005 0.0005 0.0005 a-b b-c c-a 0.0011 0.0012 0.00112.绝缘电阻测试试验结果: 合格测量部位低压对夹件及高压高压对夹件及低压高压及低压对地、夹件测量结果＞2000MΩ＞2000MΩ＞2000MΩ3.耐压试验3.1高压侧耐压：AC 35KV 1min 试验结果：合格3.2低压侧耐压：AC 35KV 1min 试验结果：合格试验者：审核： .试验时间： .安装地点：一净化后八万变压器室一、变压器型号：SCLB10-800/10 绝缘等级：F 出厂序号：C08F141容量：800KVA 极性：负极性冷却方式：AN二、变压器试验：1.绕组电阻测试（Ω）试验结果: 合格高压A-B B-C C-A0.804 0.803 0.805低压a-o b-o c-o 0.0005 0.0005 0.0005 a-b b-c c-a 0.0011 0.0012 0.00112.绝缘电阻测试试验结果: 合格测量部位低压对夹件及高压高压对夹件及低压高压及低压对地、夹件测量结果＞2000MΩ＞2000MΩ＞2000MΩ3.耐压试验3.1高压侧耐压：AC 35KV 1min 试验结果：合格3.2低压侧耐压：AC 35KV 1min 试验结果：合格试验者：审核： .试验时间： .。

干式变压器试验报告
检测日期：2015.4.20 温度：15°C 湿度：55%
样品安装位置：连云港板桥中联水泥有限公司10kV配电房
一、铭牌：
三、直流电阻测量：
注：1600KV A及以下变压器各相间不平衡率小于4%；线间不平衡率小于2%
注：变压器额定分接下电压比允许偏差不超过±0.5%；其它分接的电压比不得超过±1% 五、绝缘及交流耐压：
注：交流耐压出厂值：高压对低压及地---35KV ；低压对高压及地---3KV
六、空载试验
变压器LV绕组加压，HV绕组开路，通入电源为正相序,分接开关在3分接位置。

注：上述测试值是在环境温度为31℃时测试，测试仪自动换算成75℃时的数值
七、短路试验
注：上述测试值是在环境温度为31℃时测试，测试仪自动换算成75℃时的数值
八、使用仪器：
ZRC-10A直流电阻测试仪；BZC全自动变比组别测试仪
YDC-30KVA/100KV高压试验变压器
KF-6210变压器损耗参数测试仪；
ZC11D-10 2500V兆欧表；ZC25-3
MF47万用表；0.5级电流表；0.5级电压表
七、判断：江苏省电力公司企业标准Q／GDW-10-J206-2010_输变电设备交接和状态检修试验规程；
厂家技术资料，判断为合格。

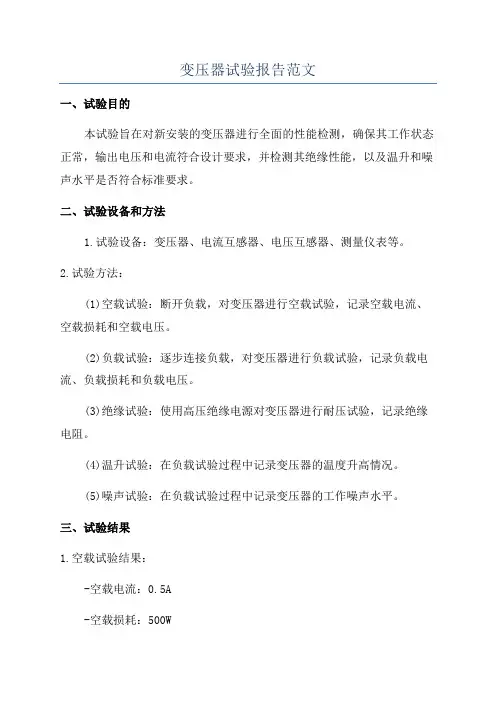

变压器试验报告范文一、试验目的本试验旨在对新安装的变压器进行全面的性能检测，确保其工作状态正常，输出电压和电流符合设计要求，并检测其绝缘性能，以及温升和噪声水平是否符合标准要求。

二、试验设备和方法1.试验设备：变压器、电流互感器、电压互感器、测量仪表等。

2.试验方法：(1)空载试验：断开负载，对变压器进行空载试验，记录空载电流、空载损耗和空载电压。

(2)负载试验：逐步连接负载，对变压器进行负载试验，记录负载电流、负载损耗和负载电压。

(3)绝缘试验：使用高压绝缘电源对变压器进行耐压试验，记录绝缘电阻。

(4)温升试验：在负载试验过程中记录变压器的温度升高情况。

(5)噪声试验：在负载试验过程中记录变压器的工作噪声水平。

三、试验结果1.空载试验结果：-空载电流：0.5A-空载损耗：500W-空载电压：220V2.负载试验结果：-负载电流：2A-负载损耗：1000W-负载电压：220V3.绝缘试验结果：-绝缘电阻：100MΩ4.温升试验结果：-最高温度升高：30℃5.噪声试验结果：-工作噪声：60dB四、试验分析根据试验结果，我们可以得出以下分析结论：1.变压器的空载电流和电压符合设计要求。

空载电流在正常范围内，表明变压器工作正常。

空载损耗也在合理范围内，说明变压器的能效较高。

2.变压器的负载电流和电压也符合设计要求。

负载电流和电压的稳定性良好，表明变压器能够在不同负载情况下正常工作。

3.变压器的绝缘电阻达到了标准要求。

绝缘电阻足够大，说明变压器的绝缘性能良好，可以有效保护设备和人身安全。

4.变压器在负载试验过程中温升较低。

温升正常，说明变压器散热良好，可以保持稳定的工作状态。

5.变压器的工作噪声水平较低。

工作噪声在允许范围内，不会对周围环境和人员造成过大干扰。

五、结论和建议根据以上试验结果和分析，我们得出以下结论：经过全面的试验，本变压器的性能正常，各项指标符合设计要求，变压器可以投入使用。

在使用过程中，应注意及时清洁和维护变压器，确保其正常运行和延长使用寿命。
