网络拓扑结构图

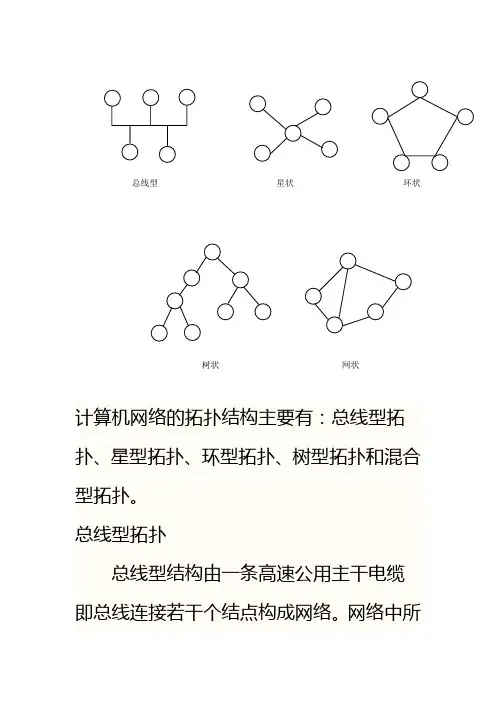

总线型星状环状树状网状计算机网络的拓扑结构主要有：总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。

总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。

网络中所有的结点通过总线进行信息的传输。

这种结构的特点是结构简单灵活，建网容易，使用方便，性能好。

其缺点是主干总线对网络起决定性作用，总线故障将影响整个网络。

总线型拓扑是使用最普遍的一种网络。

星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。

这种网络各结点必须通过中央结点才能实现通信。

星型结构的特点是结构简单、建网容易，便于控制和管理。

其缺点是中央结点负担较重，容易形成系统的“瓶颈”，线路的利用率也不高。

环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。

环型网络中的信息传送是单向的，即沿一个方向从一个结点传到另一个结点；每个结点需安装中继器，以接收、放大、发送信号。

这种结构的特点是结构简单，建网容易，便于管理。

其缺点是当结点过多时，将影响传输效率，不利于扩充。

树型拓扑树型拓扑是一种分级结构。

在树型结构的网络中，任意两个结点之间不产生回路，每条通路都支持双向传输。

这种结构的特点是扩充方便、灵活，成本低，易推广，适合于分主次或分等级的层次型管理系统。

网型拓扑主要用于广域网，由于结点之间有多条线路相连，所以网络的可靠性较搞高。

由于结构比较复杂，建设成本较高。

混合型拓扑混合型拓扑可以是不规则型的网络，也可以是点-点相连结构的网络。

蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。

它以无线传输介质（微波、卫星、红外等）点到点和多点传输为特征，是一种无线网，适用于城市网、校园网、企业网。

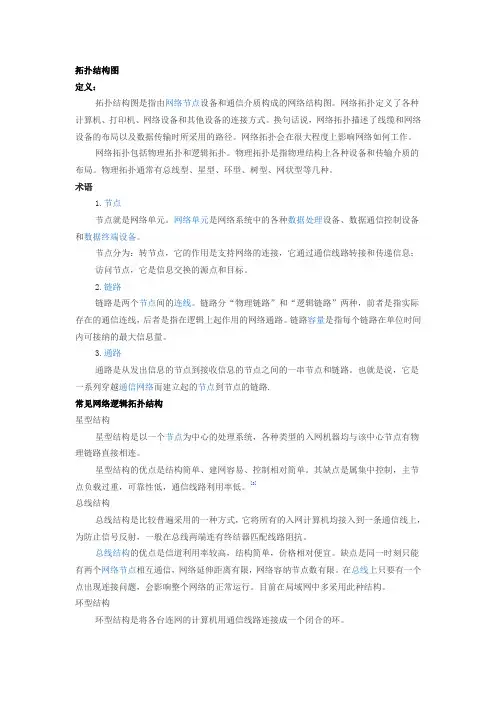

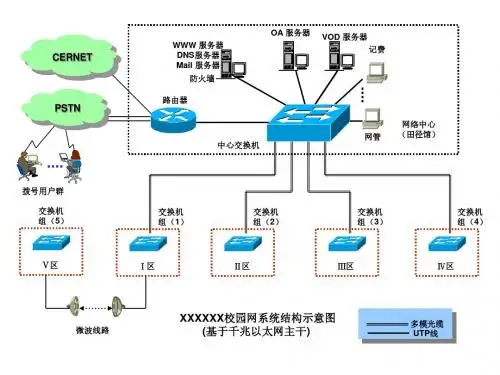

拓扑结构图定义：拓扑结构图是指由网络节点设备和通信介质构成的网络结构图。

网络拓扑定义了各种计算机、打印机、网络设备和其他设备的连接方式。

换句话说，网络拓扑描述了线缆和网络设备的布局以及数据传输时所采用的路径。

网络拓扑会在很大程度上影响网络如何工作。

网络拓扑包括物理拓扑和逻辑拓扑。

物理拓扑是指物理结构上各种设备和传输介质的布局。

物理拓扑通常有总线型、星型、环型、树型、网状型等几种。

术语1.节点节点就是网络单元。

网络单元是网络系统中的各种数据处理设备、数据通信控制设备和数据终端设备。

节点分为：转节点，它的作用是支持网络的连接，它通过通信线路转接和传递信息；访问节点，它是信息交换的源点和目标。

2.链路链路是两个节点间的连线。

链路分“物理链路”和“逻辑链路”两种，前者是指实际存在的通信连线，后者是指在逻辑上起作用的网络通路。

链路容量是指每个链路在单位时间内可接纳的最大信息量。

3.通路通路是从发出信息的节点到接收信息的节点之间的一串节点和链路。

也就是说，它是一系列穿越通信网络而建立起的节点到节点的链路.常见网络逻辑拓扑结构星型结构星型结构是以一个节点为中心的处理系统，各种类型的入网机器均与该中心节点有物理链路直接相连。

星型结构的优点是结构简单、建网容易、控制相对简单。

其缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。

[3]总线结构总线结构是比较普遍采用的一种方式，它将所有的入网计算机均接入到一条通信线上，为防止信号反射，一般在总线两端连有终结器匹配线路阻抗。

总线结构的优点是信道利用率较高，结构简单，价格相对便宜。

缺点是同一时刻只能有两个网络节点相互通信，网络延伸距离有限，网络容纳节点数有限。

在总线上只要有一个点出现连接问题，会影响整个网络的正常运行。

目前在局域网中多采用此种结构。

环型结构环型结构是将各台连网的计算机用通信线路连接成一个闭合的环。

环型拓扑是一个点到点的环型结构。

每台设备都直接连到环上，或通过一个接口设备和分支电缆连到环上。

网络拓扑结构图网络拓扑结构如果一个网络只连接几台设备,最简单的方法是将它们都直接相连在一起，这种连接称为点对点连接。

用这种方式形成的网络称为全互联网络,如下图所示。

图中有6个设备，在全互联情况下,需要15条传输线路。

如果要连的设备有n个,所需线路将达到n(n-1)/2条!显而易见,这种方式只有在涉及地理范围不大，设备数很少的条件下才有使用的可能。

即使属于这种环境,在LAN技术中也不使用。

我们所说的拓扑结构，是因为当需要通过互联设备(如路由器)互联多个LAN时,将有可能遇到这种广域网(WAN)的互联技术。

目前大多数网络使用的拓扑结构有3种:①星行拓扑结构;②环行拓扑结构;③总线型拓扑结;1.星型拓扑结构这种结构便于集中控制,因为端用户之间的通信必须经过中心站。

由于这一特点,也带来了易于维护和安全等优点。

端用户设备因为故障而停机时也不会影响其它端用户间的通信但这种结构非常不利的一点是,中心系统必须具有极高的可靠性,因为中心系统一旦损坏，整个系统便趋于瘫痪。

对此中心系统通常采用双机热备份,以提高系统的可靠性。

这种网络拓扑结构的一种扩充便是星行树,如下图所示。

每个Hub与端用户的连接仍为星型,Hub的级连而形成树。

然而,应当指出,Hub级连的个数是有限制的,并随厂商的不同而有变化。

还应指出,以Hub构成的网络结构,虽然呈星型布局,但它使用的访问媒体的机制却仍是共享媒体的总线方式。

环型结构在LAN中使用较多。

这种结构中的传输媒体从一个端用户到另一个端用户,直到将所有端用户连成环型,如图5所示。

这种结构显而易见消除了端用户通信时对中心系统的依赖性。

环行结构的特点是,每个端用户都与两个相临的端用户相连,因而存在着点到点链路,但总是以单向方式操作。

于是,便有上游端用户和下游端用户之称。

例如图5中,用户N是用户N+1的上游端用户,N+1是N的下游端用户。

如果N+1端需将数据发送到N端，则几乎要绕环一周才能到达N端。

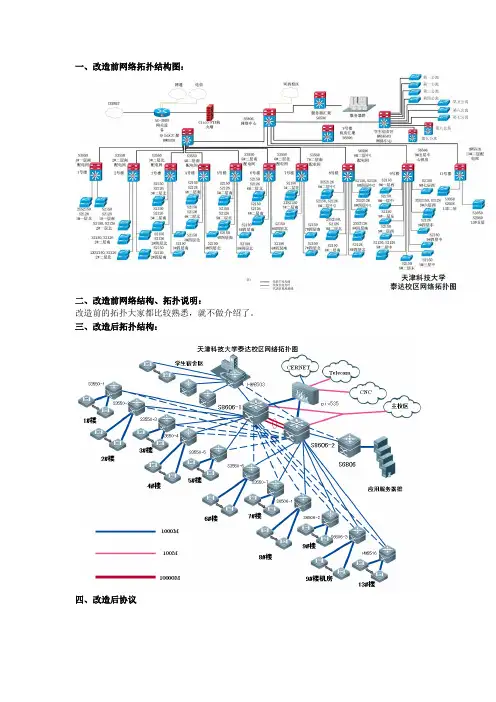

一、改造前网络拓扑结构图：
二、改造前网络结构、拓扑说明：
改造前的拓扑大家都比较熟悉，就不做介绍了。

三、改造后拓扑结构：
四、改造后协议
五、改造说明：
我们将使用两台RG-8606替代原有的RG-6806，分别连接至出口pix防火墙及内网各汇聚设备。

两台RG-8606与所有三层设备运行OSPF协议维护路由信息，以实现线路以及设备的热备份。

并通过发布路由时的cost调整来进行业务负载的均衡。

在OSPF协议处理上，计划采用多区域以减小汇聚设备的路由表。

其中PIX535、8606之间的互联端口在area0中。

对于去往老校区线路，从稳定性角度考虑，应避免与对端设备运行OSPF协议。

因此采用vrrp协议实现双核心热备。

相关协议参数如下：
RG8606-1规划：
RG8606-2规划：
Router ID规划：
六、泰达网络：
1、DHCP服务暂时没有起，目前有老师用网络输入成绩等应用，考虑到改变老师使用网络的习惯，等下学期再部署；
2、目前泰达的应用有一卡通，海洋学院的服务，外语学院网上教学服务，V od点播、直播服务，DNS服务，异地数据备份；
3、网络有一卡通的、财务专网、视频会议，还有普通的校园网；
4、网络接口情况的统计还没有做，各配线间的网线需要整理一下，不用的交换机撤回来；
5、建立一个vpn服务器，与校本部形成点对点直连，分流两校区负载；。
