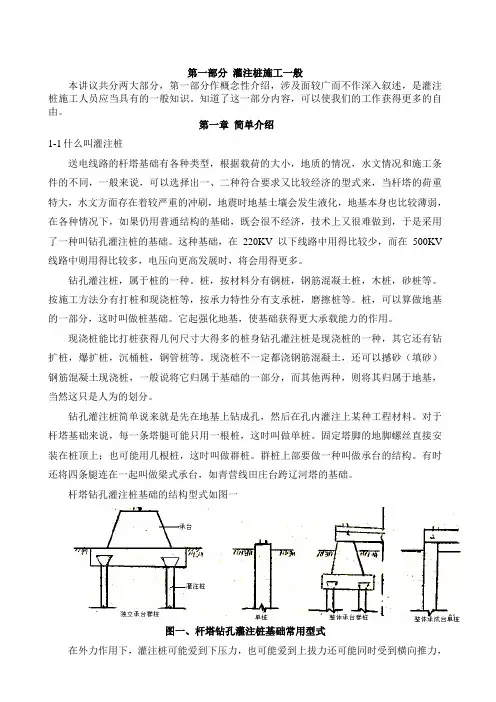

第一部分灌注桩施工一般本讲议共分两大部分，第一部分作概念性介绍，涉及面较广而不作深入叙述，是灌注桩施工人员应当具有的一般知识。
知道了这一部分内容，可以使我们的工作获得更多的自由。
第一章简单介绍1-1什么叫灌注桩送电线路的杆塔基础有各种类型，根据载荷的大小，地质的情况，水文情况和施工条件的不同，一般来说，可以选择出一、二种符合要求又比较经济的型式来，当杆塔的荷重特大，水文方面存在着较严重的冲刷，地震时地基土壤会发生液化，地基本身也比较薄弱，在各种情况下，如果仍用普通结构的基础，既会很不经济，技术上又很难做到，于是采用了一种叫钻孔灌注桩的基础。
这种基础，在220KV以下线路中用得比较少，而在500KV 线路中则用得比较多，电压向更高发展时，将会用得更多。
钻孔灌注桩，属于桩的一种。
桩，按材料分有钢桩，钢筋混凝土桩，木桩，砂桩等。
按施工方法分有打桩和现浇桩等，按承力特性分有支承桩，磨擦桩等。
桩，可以算做地基的一部分，这时叫做桩基础。
它起强化地基，使基础获得更大承载能力的作用。
现浇桩能比打桩获得几何尺寸大得多的桩身钻孔灌注桩是现浇桩的一种，其它还有钻扩桩，爆扩桩，沉桶桩，钢管桩等。
现浇桩不一定都浇钢筋混凝土，还可以撼砂（填砂）钢筋混凝土现浇桩，一般说将它归属于基础的一部分，而其他两种，则将其归属于地基，当然这只是人为的划分。
钻孔灌注桩简单说来就是先在地基上钻成孔，然后在孔内灌注上某种工程材料。
对于杆塔基础来说，每一条塔腿可能只用一根桩，这时叫做单桩。
固定塔脚的地脚螺丝直接安装在桩顶上；也可能用几根桩，这时叫做群桩。
群桩上部要做一种叫做承台的结构。
有时还将四条腿连在一起叫做梁式承台，如青营线田庄台跨辽河塔的基础。
杆塔钻孔灌注桩基础的结构型式如图一图一、杆塔钻孔灌注桩基础常用型式在外力作用下，灌注桩可能爱到下压力，也可能爱到上拔力还可能同时受到横向推力，桩身四周的土壤对桩身有一定侧压力，因而会在桩身周壁产生摩擦力，这个摩擦力既可以平衡上拔力也可以平衡下压力，桩的下端直接支承在土壤上，有一定的支承力，这个支承力只能用来平衡下压力，而横向推力则是靠地基的反力和桩身的抗弯性能来平衡的，明白了这些道理，就可以弄清楚某些施工质量标准的意义。
完整版钻孔灌注桩施工培训课件一、钻孔灌注桩的概述钻孔灌注桩是一种在工程建设中广泛应用的基础形式，它具有承载力高、稳定性好、适应性强等优点。
其施工原理是通过钻孔设备在地基中形成桩孔，然后在孔内放置钢筋笼，再灌注混凝土形成桩体。
二、施工前的准备工作1、场地准备平整场地，清除杂物，确保施工场地坚实、平整。
修筑临时道路，保证施工车辆和设备的通行顺畅。
2、桩位测量放样根据设计图纸，使用测量仪器准确放出桩位，并设置护桩。
3、护筒埋设护筒一般采用钢板制作，其内径应大于桩径。
护筒的埋设深度应根据地质情况确定，一般应穿过松散土层，进入稳定土层一定深度。
4、泥浆制备泥浆具有护壁、排渣等作用。
应根据地质条件和施工要求，合理调配泥浆的性能指标，如比重、黏度等。
三、钻孔施工1、钻机选择根据地质条件、桩径和桩长等因素，选择合适的钻机类型，如旋挖钻机、冲击钻机等。
2、钻进过程开始钻进时，应缓慢钻进，待钻头和导向部位全部进入地层后，再加速钻进。
在钻进过程中，要注意观察钻进情况，及时调整钻进参数。
3、孔内事故预防与处理常见的孔内事故有坍孔、掉钻、卡钻等。
应采取预防措施，如控制钻进速度、保持泥浆性能等。
一旦发生事故，要及时采取有效的处理方法。
四、清孔1、清孔目的清除孔底沉渣，保证桩底承载力。
减少孔内泥浆的比重和黏度，便于灌注混凝土。
2、清孔方法通常采用抽浆法、换浆法等。
3、清孔标准孔底沉渣厚度应符合设计要求。
泥浆性能指标应满足灌注混凝土的要求。
五、钢筋笼的制作与安装1、钢筋笼制作按照设计要求，在加工场地制作钢筋笼。
钢筋笼的主筋、箍筋应焊接牢固，确保钢筋笼的整体刚度。
2、钢筋笼安装采用吊车将钢筋笼吊起，缓慢放入孔内。
钢筋笼应保持垂直，避免碰撞孔壁。
六、混凝土灌注1、混凝土的配制混凝土的配合比应根据设计要求和施工条件进行设计。
确保混凝土具有良好的和易性和强度。
2、灌注方法一般采用导管法灌注混凝土。
导管应连接牢固，密封性好。
3、灌注过程控制灌注过程应连续、快速，防止混凝土中断。
钻孔灌注桩施工技术知识培训ppt课件•钻孔灌注桩基本概念与原理•施工前准备工作及材料选择•钻孔灌注桩施工方法及流程目录•质量控制与验收标准•安全防护措施与环保要求•经验分享与案例分析钻孔灌注桩基本概念与原理定义及作用介绍定义作用成孔原理钢筋笼安装混凝土灌注030201工作原理简述•适用范围：适用于各种地质条件，包括软土、砂土、卵石层等，特别适用于荷载较大或地质条件复杂的工程。
承载力高变形小桩身刚度大，能有效控制建筑物的沉降和倾斜。
施工周期长成本较高对环境影响施工前准备工作及材料选择场地勘察与资料收集01020304010204设计文件解读与交底设计图纸、文件仔细阅读，理解设计意图明确施工要求、技术标准和验收规范与设计人员进行技术交底，解决图纸中的疑问和问题制定施工方案和施工工艺流程03施工材料选择与检验标准钻孔灌注桩施工方法及流程钻孔方法及设备选用钻孔方法根据地质条件和设计要求，选择合适的钻孔方法，如旋转钻进、冲击钻进、振动钻进等。
设备选用根据钻孔方法、孔径、孔深等要求，选用合适的钻机、钻具、泥浆泵等设备。
钻孔准备平整场地、测量定位、埋设护筒等。
钢筋笼制作与安装要求钢筋笼安装钢筋笼制作在钻孔完成后，将钢筋笼吊装入孔内，确保钢筋笼的位置准确、固定牢固。
钢筋笼验收混凝土浇筑及养护措施混凝土配合比设计01混凝土浇筑02混凝土养护03质量控制与验收标准施工过程检查对钻孔、清孔、钢筋笼制作与安装、混凝土灌注等施工过程进行质量检查，确保各项操作符合施工规范。
原材料检查对进场的钢筋、水泥、砂、石等原材料进行质量检查，确保其符合设计要求及相关标准。
成桩质量检测采用低应变动力检测、超声波检测等方法对成桩进行质量检测，确保桩身完整性和承载力满足设计要求。
质量检查项目设置验收程序及文件提交要求验收程序文件提交要求不合格品处理流程01020304不合格品识别原因分析处理措施重新验收安全防护措施与环保要求明确各级管理人员和操作人员的安全职责，形成“横向到边、纵向到底”的安全生产责任体系。

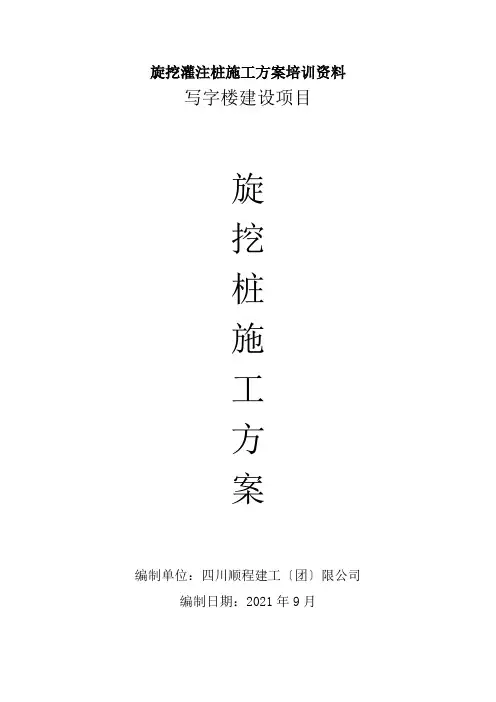

旋挖灌注桩施工方案培训资料写字楼建设项目旋挖桩施工方案编制单位：四川顺程建工〔团〕限公司编制日期：2021年9月目录一、工程概况 (2)二、施工顺序及特点 (2)三、施工预备 (4)四、施工工艺及施工方法 (6)五、施工中本卷须知 (20)六、质量保证措施 (21)七、安全文明施工措施 (23)八、安全保证措施 (25)九、雨期施工技术措施 (26)十、文明施工及应急措施 (29)十一、施工质量问题及防治措施 (30)附件1：质量组织治理图 (35)附件2：安全生产组织图 (36)附件3：劳动力组织打算 (37)一、工程概况叙永县公安局业务技术用房及叙兴商务写字楼位于泸州市叙永县烈士陵园南侧空地。
拟建项目要紧包括叙永县公安局技术用房大楼〔主楼及裙楼〕、服务用房、地下车库。
工程概述依照建筑设计提供的总平面图以及现场施工情形可知，拟建场地北侧、东侧将形成挖方土质边坡，拟建东侧道路标高363.35m、西侧道路标高362.00m，场平后形成总长338m，高度2.00~7.50m的边坡。
本工程旋挖桩桩身直径设计为900、1000、1200、1500四种、桩端嵌入持力层长度按设计图纸施工。
本工程桩基特点:依照地勘显示，场地范畴内有大面积填土和粉质粘土覆盖，且厚度较大，施工时容易显现桩身漏浆，从而桩身完整性不能确保。
由因此回填土，桩基施工容易显现塌孔的情形。
我公司为确保工程工期、质量，特组织精干人员〔详附表〕及强有力的机械设备精心组织施工。
二、编制依据1«叙永县公安局业务技术用房及叙兴商务写字楼建设项目»地质勘察报告。
2«叙永县公安局业务技术用房及叙兴商务写字楼建设项目总平面图»施工图。
3、«建筑地基基础验收规范»(GB 50007—20214、«旋挖成孔灌注桩工程技术规程»(DBJ50-156-20215、«混凝土结构工程施工质量验收规范»GB50204-20216、其它现行的国家技术规范、规程及验收标准。
