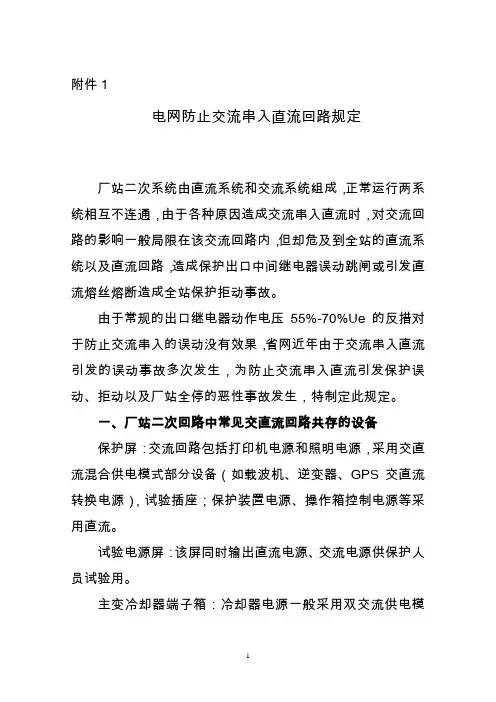

附件1电网防止交流串入直流回路规定厂站二次系统由直流系统和交流系统组成,正常运行两系统相互不连通,由于各种原因造成交流串入直流时,对交流回路的影响一般局限在该交流回路内,但却危及到全站的直流系统以及直流回路,造成保护出口中间继电器误动跳闸或引发直流熔丝熔断造成全站保护拒动事故。
由于常规的出口继电器动作电压55%-70%Ue的反措对于防止交流串入的误动没有效果,省网近年由于交流串入直流引发的误动事故多次发生,为防止交流串入直流引发保护误动、拒动以及厂站全停的恶性事故发生,特制定此规定。
一、厂站二次回路中常见交直流回路共存的设备保护屏:交流回路包括打印机电源和照明电源,采用交直流混合供电模式部分设备(如载波机、逆变器、GPS交直流转换电源),试验插座;保护装置电源、操作箱控制电源等采用直流。
试验电源屏:该屏同时输出直流电源、交流电源供保护人员试验用。
主变冷却器端子箱:冷却器电源一般采用双交流供电模式,冷却器控制回路采用直流供电模式。
主变过负荷启动风冷回路、过负荷闭锁调压回路,主变有载调压箱:有载调压电源为交流电源,主变档位遥信回路为直流回路,主变绕组温度补偿回路为交流回路,绕组温度高跳闸和报警回路为直流回路。
开关、刀闸端子箱:交流电源回路包括电气五防、刀闸操作电源、断路器储能电源、加热器电源;直流电源回路包括断路器操作电源、跳合闸回路、刀闸切换回路(含母差切换)等。
二、交流串入直流回路的常见原因交直流回路共用电缆;端子排潮湿凝露、雨水侵入、交直流电缆破损、误碰、误接线等原因造成交直流串电;系统一次短路电流串入二次回路。
三、防范交流串入直流回路造成保护拒误动措施1.加强设计运行管理,避免交直流电缆混用、交直流辅节点混用。
(1)设计源头上把关,严防交直流回路共用一根电缆,推广交直流分开的典型设计方案。
(2)结合检修重点检查户外端子箱至刀闸、断路器机构箱的电缆,年限较久的电缆存在的交直流合用问题,并进行更换,清除交直流混用电缆问题。
国家电网继电保护柜、屏及端子箱制造规范1. 继电保护屏柜加工制造标准1.1.引用技术标准:✧DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》✧满足国家其它相关规程、规定的要求1.2.适用范围本标准适用于继电保护屏柜加工。
为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。
1.3.屏柜参数屏柜尺寸:2260×800×600(高×宽×深)mm,柜净高2200mm,门楣高60mm。
屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。
静电喷涂。
屏柜结构:门板内嵌式钢结构柜。
防护等级:不低于IP30柜体材料:冷轧板折弯焊接结构,板厚1.5mm。
1.4.屏柜正面要求屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。
柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。
玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。
大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。
在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。
在屏柜的内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。
大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。
附图1-1附图1-21.5.屏柜侧面要求屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。
继电保护屏通用技术规范本规范对应的专用技术规范目录序号名称编号1继电保护屏专用技术规范继电保护屏采买标准技术规范使用说明1、本物质采买标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位依据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不可以改正。
3、项目单位应按实质要求填写“项目需求部分”。
如的确需要变动以下部分,项目单位应填写专用部分“表7 项目单位技术差别表” ,并加盖该网、省公司物质部(招投标管理中心)公章,与辅助说明文件随招标计划一同提交至招标文件审察会:变动通用部分条款及专用部分固化的参数;项目单位要求值高出标准技术参数值范围;依据实质使用条件,需要改正海拔高度、耐受地震能力、环境温度等要求。
经招标文件审察会赞同后,对专用部分的改正形成“项目单位技术差别表”,放入专用部分表 7 中,随招标文件同时发出并视为有效,不然将视为无差别。
4、招标人逐项响应技术规范专用部分中“ 1 标准技术参数表”、“ 2 项目需求部分”和“ 3 招标人响应部分”三部分相应内容。
填写招标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标人响应部分的表格。
招标人还应付项目需求部分的“项目单位技术差别表”中给出的参数进行响应。
“项目单位技术差别表”与“标准技术参数表”和“使用条件表”中参数不一样时,以差别表给出的参数为准。
招标人填写技术参数和性能要求响应表时,若有误差除填写“表8 招标人技术误差表”外,必需时应供给证明参数优于招标人要求的有关试验报告。
5、有关污秽、温度、海拔等需要修正的状况由项目单位提出并在专用部分的“项目单位技术差别表”明确表示。
6、对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
7、技术规范范本的页面、标题等均为一致格式,不得任意改正。
目录1 总则 ------------------------------------------------------------------------------ 52 技术要求 -------------------------------------------------------------------------- 5引用标准 ------------------------------------------------------------------------ 5 系统构成 ------------------------------------------------------------------------ 6 系统功能 ------------------------------------------------------------------------ 6 性能指标 ------------------------------------------------------------------------ 6 其余要求 ------------------------------------------------------------------------ 73 试验 ------------------------------------------------------------------------------ 74 包装和运输 ------------------------------------------------------------------------ 75 铭牌和标记 ------------------------------------------------------------------------ 86 技术服务、设计联系、工厂查验和监造、工厂(现场)查收------------------------------ 8技术服务 ------------------------------------------------------------------------ 8 设计联系会 ---------------------------------------------------------------------- 8 工厂查验和监造 ------------------------------------------------------------------ 9 工厂(现场)查收 ---------------------------------------------------------------- 91总则本规范书文件提出了对变电站的继电保护屏的功能设计、构造、性能、安装和试验等方面的技术要求。
四川省电力公司**公司***变电站新建工程端子箱规范书*****设计有限公司一、总则本规范要求的工作范围包括:招标设备的设计、制造、工厂检验、包装、运输和现场技术服务。
本技术条件提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本技术条件和有关国家标准的优质产品。
要求卖方提供设备的制造厂应获得ISO9000资格认证书并提供报价产品的型式试验报告。
二、货物需求表三、货物技术条件1、使用环境条件:252、端子箱配置要求,但不限于此3、制造应遵循的主要标注,不限于此:如以下标准与现行标准有矛盾时,按高标准执行。
IEC947-1 低压开关设备和操动装置的规定,第一部分IEC144 低压开关柜和控制柜外壳的防护等级IEC439 低压开关柜和控制柜的工厂装配线IEC157-1 低压开关柜IEC 947-3 国际电工标准GB4943-1995 信息技术设备(包括电气事务设备)的安全GB50065-1994 交流电气装置的接地设计规范GB 7251-97 低压成套开关设备和控制设备GB7621-81 电气设备额定电流GB 191-1990 包装运输图示标志DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程4、结构和性能要求:(1)端子箱箱体采用304不锈钢材质。
(2)端子箱防护等级不低于:IP54。
门和箱体采用全封闭结构,配以密封橡胶条和防水槽,具有防雨、风、沙、尘的四防功能。
(3)端子箱结构简单、性能可靠、安装调整容易维护检修安全方便,箱体内元件均应防锈、防腐蚀,各连接部分应防止松动,对于易腐蚀件应采取防护措施。
(4)端子箱底座离地200mm采用百叶窗,底座采用安装焊接,箱体应配置相应的焊接板。
(5)箱体颜色采用本色。
(6)箱体前后都应设有门,方便检修接线。
(7)采用不锈钢门轴,箱门内部装有限位和防反弹机构。
(8)箱体底部采用钢板结构,预留6个Φ60的穿线孔,并有密封橡胶圈起密封和绝缘作用及防止小动物进入箱体内。
国家电网继电保护柜、屏及端子箱制造规范
1. 继电保护屏柜加工制造标准
1.1.引用技术标准:
✧DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》
✧满足国家其它相关规程、规定的要求
1.2.适用范围
本标准适用于继电保护屏柜加工。
为保证工程整体视觉效果,在新建工程中测控、调度自动化等屏柜亦应参照执行。
1.3.屏柜参数
屏柜尺寸:2260×800×600(高×宽×深)mm,柜净高2200mm,门楣高60mm。
屏柜颜色: GSB05-1426-2001 77# GY09 冰灰桔纹。
静电喷涂。
屏柜结构:门板内嵌式钢结构柜。
防护等级:不低于IP30
柜体材料:冷轧板折弯焊接结构,板厚1.5mm。
1.4.屏柜正面要求
屏柜上部为60mm高的不锈钢拉丝门楣,板厚2mm,用三只M4螺丝固定在柜体上。
柜体净高2200mm,左右立柱宽40mm,上部横梁高65mm,下部底横梁高为85mm,中间大门尺寸为2045×715mm,玻璃为通长带有导电屏蔽功能的4mm厚无色透明钢化玻璃,尺寸为2045×528mm,玻璃需符合国家GB/T9963-1998钢化玻璃标准。
玻璃左右两边有20mm宽的横条形装饰条,门轴在右手侧(以人面对屏柜正面为准),在大门的下部要装有气弹簧缓冲器。
大门锁采用MS828型号门锁(钥匙通用),门锁最上边距离屏柜底面高1140mm,大门采用三点式锁紧结构。
在玻璃左上角可以印制生产厂家的公司标志,但屏柜正面其他地方不得出现公司名称等标志。
在屏柜的
内面板下部有一直径为Φ30mm的调试孔,孔中心距离屏柜底部高度不得超过145mm。
大门与柜体用4 mm2透明导线可靠连接,以上要求具体尺寸见附图1-1。
附图1-1
附图1-2 1.5.屏柜侧面要求
屏柜侧面左右立柱宽40mm,在左右立柱上有六个并柜时用的连接孔,在屏柜的右前立柱和左后立柱连接孔中分别安装六只专用并柜螺母,其余六只孔不装螺母。
从屏底面到第一个并柜连接孔的距离为325mm,从第一个并柜连接孔向上1600mm均布两个并柜连接孔,左右并柜连接孔的孔距为576mm。
并柜连接孔上都要用专用塑料堵头将其堵上。
在屏柜侧面上方有一块用四只螺丝固定的小封板,下面为一块可快速拆卸的侧门,侧门板尺寸为1910×516mm,在门板上方有两只侧门锁。
侧门锁不能凸出框架平面, 侧门与柜体用4mm2透明导线可靠连接。
以上要求具体尺寸见附图1-2。
1.6.屏柜后面要求
屏柜上部为60mm高的不锈钢拉丝门楣,用三只M4螺丝固定在柜体上。
门楣下面是一只安装小型断路器的安装盒,外面装有防尘封板。
封板上针对每个断路器开好相应的孔,在断路器上方装有标签框。
后门为双开门,门锁装于后右门,型号同大门锁。
门锁最上边距离屏柜底面高1140mm。
在左右后门下部设有通风孔,内侧装有滤网。
后门与柜体用4 mm2透明导线可靠连接。
以上要求具体尺寸见附图1-3。
附图1-3 1.7.屏柜顶部要求
屏柜顶部设有通风孔,通风孔上部装有防尘罩(可拆卸),通风孔内侧装有滤网(可拆卸)。
柜顶安装有15组小母线端子,满足安装15根小母线的要求。
小母线中心离柜顶距离为52mm。
在每排小母线端子内侧各有一排九个穿线孔,穿线孔上装有内径Φ12mm的穿线圈。
小母线端子安装在柜顶前后居中位置,左右两排小母线端子间距为500mm。
相邻小母线的间距为26mm。
在柜顶四角设有M10吊环(可拆卸)。
顶板与柜体用4 mm2透明导线可靠连接。
具体顶部尺寸见附图1-4。
附图1-4
1.8.屏柜底部要求
屏柜底部应设有截面不小于100mm2的铜排。
屏柜上装置的接地端子应用截面不小于4mm2的多股铜线与屏柜底部的接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与屏柜的室内等电位接地网相连,连接方式采用冷压接。
屏柜内的铜排预留 6孔20个,均匀
附图1-5
分布在屏柜底部铜排上。
屏柜底部设有四个16×60长园形安装孔,左右中心距为660mm,前后中心距为508mm。
在屏底后部设有四块可拆卸的底板。
具体尺寸见附图1-5。
1.9.端子排布置要求
1.9.1当端子排的数量小于100档时,最高端子离地面1700mm;
1.9.2当端子排的数量大于100档时,以距离地面1300mm为基准上下均匀布置,但最高端子距离地面不超过2000mm,最低端子距
离地面不低于350mm 。
1.9.3端子排与保护屏侧面夹角在20°~25°;
1.9.4端子排最外侧与保护屏侧面距离不小于50mm ,与保护屏后面距离不小于200mm 。
具体布置尺寸见附图1-6
附图1-6
1.10压板相关要求:
1.10.1压板布置:压板按每行9个布置,当不足一行时用备用压板补齐;压板按装置成组布置,同一装置先布置出口压板后布置功能压板。
1.10.2
压板颜色:跳闸出口压板一律采用红色标识;保护功能压板一律采用黄色标识;与失灵回路有关的压板一律采用红色标识;保护屏侧面
其它压板一律采用浅驼色标识。
(红色、黄色、浅驼色标识是指压板的连片和旋钮采用红色、黄色、浅驼色,而其底座一律采用浅驼色。
)
1.10.3标签框应设置在压板下方。
1.11屏面布置原则
1.11.1半层装置居中布置还是靠边布置,不统一要求。
1.11.2把手布置在与装置对应的侧板上(需增加补板)。
2.端子箱加工制造标准
2.1.适用范围
本标准适用于控制保护用端子箱加工。
为保证工程整体视觉效果,在新建工程中动力箱亦应参照执行。
2.2.箱体参数
箱体尺寸(典型):见附图2-1
箱体颜色:不锈钢本色(拉丝)。
箱体结构:外形采用屋檐形式。
防护等级:不低于IP54。
箱体材料:2mm厚1Cr18Ni-9Ti不锈钢板折弯焊接结构。
2.3.箱体要求
箱体前后开门,顶上采用屋檐式结构,以防止雨水存积。
箱体内左右两侧各装有2根立柱,宽35mm,立柱上下钻有8×50腰圆孔,前后立柱间距190mm,箱体底部留有电缆孔,并装有可拆卸的封板。
箱体两侧面上下设有通风孔,通风孔在箱体外侧装有向下的弯头。
外部装有防尘罩,通风孔内侧装海绵滤网。
母线、母排正面用透明有机玻璃遮挡,以防止触电。
端子与元器件前后中间采用金属挡板隔离,以防止触及相邻功能单元的带电部件,以限制事故的产生。
动力箱、端子箱具有照明及驱潮加热装置,并且各自经独立的电源开关供电。
照明灯应装在箱体上部中间位置。
箱门上装有手动控制开关作为照明开关。
箱体下部装有电加热器,由温湿度控制器控制电加热器的投退。
防止箱体内潮湿空气凝露,使箱体内保持空气干燥。
动力箱、端子箱内部各个电器元件附近应有标识和标签。
箱体底部应设有截面不小于100mm2的铜排。
箱体上装置的接地端子应用截面不小于4mm2的多股铜线与箱体底部的接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与箱体下的电缆沟内等电位接地网相连,连接方式采用冷压接。
箱体内的铜排预留 6孔20个,均匀分布在屏柜底部铜排上。
动力箱、端子箱箱门应有加强筋,不得产生形变。
沿门边沿必须装有弹性密封衬垫,密封衬垫应采用耐酸碱、耐老化的材料;寿命不应小于10年,形状应与箱门形状相吻合。
在门的右下部要装有弹簧缓冲器。
门锁应具备单独挂锁功能,锁舌具有足够长度和强度,其材质及结构除应该满足机械强度要求外还应考虑防尘防水。
动力箱、端子箱箱门应有定位器,可以将门固定在任意开启的角度。
动力箱、端子箱门与动力箱、端子箱箱体须用黄绿色相间的金属软线可靠连接。
动力箱、端子箱底部应设置30X4的接地铜排。
箱体底部应装有升高座300mm,与箱体焊接一体,基座四面采用百叶窗式开孔。
端子排上的跳闸引出线与直流电源不能接在相邻的端子上,直流电源正、负极也不能接在相邻端子上。
交流回路相与相之间应留有一个空端子。
端子排的选择和布置应满足DL/T5136-2001《火力发电厂、变电所二次接线设计技术规定》等有关规程、规定的相关要求。
刀闸及母线排在动力箱、端子箱中应合理布置,裸露部分应做绝缘处理。
动力箱、端子箱两侧应有临时电缆的引入孔,引入孔在箱外侧装有向下的弯头,以保证防雨。
引入孔端部应设置带有螺口的保护
盖,保护盖与箱体之间应用不锈钢铰链连接。
以防止保护盖丢失。
动力箱、端子箱的外形见附图2-1
附图2-1
动力箱、端子箱的外形尺寸见附表2-1 附表2-1动力箱、端子箱外形尺寸。
