电缆槽施工方案
- 格式:doc
- 大小:41.00 KB
- 文档页数:9
电缆槽铺设施工方案一、工程概况该项目是为了满足地区的电缆铺设需求而进行的工程项目。
项目总长度为X米,总面积为X平方米。
本工程的主要任务是铺设电缆槽,确保电缆的安全及正常使用。
二、施工准备1.设备准备:钻孔机、隧道开挖机、挖掘机、起重机、搅拌机等;2.材料准备:钢筋、混凝土、管道、电缆等;3.资质准备:营业执照、建筑施工资质证书等。
三、施工流程1.确定施工范围及电缆槽的位置,并对施工区进行清理和整顿;2.按照设计要求进行布线,确定电缆槽的排列方式和位置,并标记出坑底水平线;3.根据设计要求,使用钻孔机进行孔洞钻取,将电缆槽的开口制作成所需形状;4.使用隧道开挖机对电缆槽进行挖掘,控制开挖深度和宽度,并及时清扫废渣;5.当挖掘到一定深度时,使用挖掘机进行辅助开挖,确保开挖深度的准确性,并及时清理碎石和泥浆;6.在电缆槽的底部进行加固和平整,使用起重机将钢筋搬运到位,并进行预埋;7.混凝土施工:在钢筋加固后,使用搅拌机将混凝土搅拌均匀,再使用挖掘机进行倒入,并进行批压、震动、夯实等工序;8.按照设计要求进行养护,确保混凝土的正常固化。
四、安全措施1.工人必须佩戴安全帽、安全鞋及相关防护器具,严禁穿拖鞋或鞋底破损的鞋子工作;2.施工现场周边设置围挡,并设置警示标志,确保工人和外来人员的安全;3.对挖掘机、起重机等设备进行定期检查维护,确保设备的正常工作;4.排水系统必须健全,并设置合理的排水斜度,避免施工过程中的积水;5.施工期间禁止吸烟、明火操作及其他火源,避免引发火灾事故。
五、环境保护1.施工期间产生的废弃物必须分类存放,定期清运,确保施工现场的环境整洁;2.对附近建筑和植被进行保护,避免对周边环境造成污染或破坏;3.施工现场必须进行噪音控制,减少对周边居民的干扰和影响;4.严格执行环保法规,禁止任何污染行为,避免对环境造成不良影响。
六、质量控制1.严格按照设计要求进行施工,确保电缆槽的尺寸、深度和厚度等符合要求;2.对施工过程中的孔洞钻取、混凝土浇筑、钢筋预埋等环节进行现场质量检验;3.对电缆槽的底部进行检查,确保钢筋的正确位置和混凝土的牢固程度;4.定期进行质量跟踪和验收,对施工过程和成品进行质量检验,确保工程质量。

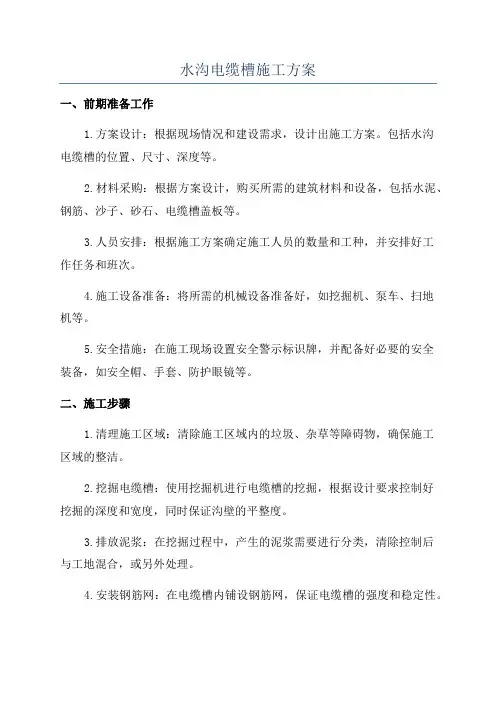

水沟电缆槽施工方案一、项目背景电缆是现代社会中不可或缺的基础设施之一,广泛应用于各个领域,如建筑、交通、通信等。
然而,为了保证电缆的正常运行,合理的敷设和保护是必不可少的。
在某些场景中,为了满足电缆敷设的需求,需要进行水沟电缆槽施工。
本文将介绍水沟电缆槽施工方案。
二、施工准备1. 确定施工方案在施工前,需要根据实际情况确定合理的施工方案。
施工方案应考虑以下因素:•水沟电缆槽的数量和位置•水沟电缆槽的尺寸和形状•水沟电缆槽的材料选择2. 人员和设备准备在施工准备阶段,需要组织相关的人员和设备。
人员包括施工人员、监理人员和相关的技术人员。
设备包括挖掘机、运输车辆、测量仪器等。
3. 场地准备在施工前,需要对施工场地进行必要的准备工作,包括清理场地、确保施工地点的安全等。
三、施工流程1. 预备工作首先,根据施工方案确定施工的起点和终点,并进行测量和标记。
同时,组织相关的人员和设备到达施工地点。
2. 挖掘水沟电缆槽根据施工方案的要求,使用挖掘机挖掘水沟电缆槽。
在挖掘过程中,需要确保控制挖掘深度和宽度,以及保证施工的质量。
3. 敷设电缆在完成水沟电缆槽的挖掘后,将电缆进行敷设。
在敷设电缆时,需要注意以下事项:•确保电缆敷设的深度和位置符合要求;•使用合适的工具和设备,保证电缆的整齐敷设;•对电缆进行必要的保护,防止外界环境对电缆的损害。
4. 完善施工在敷设电缆后,对施工进行检查和完善。
确保水沟电缆槽的质量和施工的符合要求。
四、安全措施在进行水沟电缆槽施工时,应注意以下安全措施:•严格遵守施工安全规范,确保施工过程中不发生安全事故;•提供必要的安全设施,如警示标志、防护栏等,确保周围人员的安全;•给施工人员提供必要的安全培训,提高其安全意识和技能水平;•对施工现场进行定期巡检,及时发现并解决安全隐患。
五、施工质量控制为了确保施工质量,应采取以下措施:•按照设计要求进行施工,确保水沟电缆槽的尺寸、深度和位置符合要求;•对电缆敷设工艺进行控制,确保电缆的整齐敷设,减少折弯和拉力;•使用合适的材料和设备,确保施工的质量和持久性;•对施工过程进行监督和检查,及时发现和解决问题。
一、工程概况本工程为某城市桥梁电缆槽安装工程,位于城市中心区域,全长1000米,桥梁横跨主要交通干线。
电缆槽主要用于敷设电力、通讯、监控等弱电线路,确保桥梁的电力供应和通讯传输。
为确保工程顺利进行,特制定本施工方案。
二、施工准备1. 技术准备(1)审阅设计图纸,了解电缆槽的规格、数量、安装位置等信息。
(2)现场勘察,了解桥梁结构、施工现场环境、施工材料供应等情况。
(3)组织施工人员学习施工图纸、施工规范、安全操作规程等相关知识。
2. 材料准备(1)电缆槽:根据设计要求,选用符合国家标准的电缆槽。
(2)电缆:选用符合国家标准的电力、通讯、监控等电缆。
(3)紧固件:选用符合国家标准的螺栓、螺母、垫圈等紧固件。
(4)其他材料:包括切割工具、焊接设备、测量工具等。
3. 人员准备(1)组织施工队伍,明确施工人员职责。
(2)对施工人员进行安全教育和技能培训。
(3)配备足够的施工人员,确保工程进度。
三、施工工艺及质量措施1. 施工工艺(1)划线定位:根据设计图纸,从电缆槽始端(先干线后支线)找好水平或垂直线,确定并标出支撑物的具体位置。
(2)固定件安装:使用金属膨胀螺栓将固定件安装在桥梁结构上,确保固定件牢固可靠。
(3)电缆槽安装:将电缆槽安装在固定件上,确保电缆槽平整、垂直、牢固。
(4)电缆敷设:按照设计要求,将电缆敷设在电缆槽内,确保电缆排列整齐、无交叉、无扭曲。
(5)电缆接头处理:按照规范要求,对电缆接头进行绝缘、固定等处理。
(6)接地处理:对电缆槽及电缆进行接地处理,确保接地可靠。
2. 质量措施(1)严格按照设计图纸和施工规范进行施工。
(2)选用符合国家标准的材料和设备。
(3)加强施工过程中的质量控制,确保施工质量。
(4)对施工人员进行定期检查,确保施工安全。
(5)对已完成工程进行验收,确保工程质量。
四、施工进度安排1. 施工前期准备:5天2. 电缆槽安装:15天3. 电缆敷设及接头处理:10天4. 接地处理:5天5. 工程验收:5天总计:40天五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
电缆槽施工方案一、前言电缆槽是指用于敷设各种电缆和电线的建筑物内或地下的管道系统。
它是现代建筑、通信和电力工程中不可或缺的一部分。
本文将介绍一种电缆槽的施工方案,旨在提高施工效率,确保工程质量。
二、施工准备1.项目准备在开始施工之前,需要充分准备工作,包括项目计划、工程图纸、材料和设备等。
2.人员配备根据工程规模和需求,合理配备施工人员,包括项目经理、现场监工和施工工人等。
人员的技术水平和经验对于施工质量至关重要。
3.材料和设备准备所需的电缆槽材料和施工设备,如钢筋、混凝土、电缆槽模具、水平仪、电焊机等。
确保材料和设备的质量符合标准要求。
三、施工步骤1.测量和标记根据设计图纸,在施工现场进行测量和标记,确定电缆槽的位置和尺寸。
采用精确的测量工具,如测距仪、水平仪等,保证测量结果的准确性。
2.基础处理在施工现场开挖电缆槽的位置之前,需要进行基础处理。
清除现有的地表杂物和渣土,并确保地表平整和坚实。
3.模具安装根据设计要求,安装电缆槽模具。
确保模具的位置准确,模具之间的连接牢固,以保证电缆槽的形状和尺寸符合要求。
4.钢筋布置在模具内安排和固定钢筋,以增加电缆槽的强度和稳定性。
钢筋的数量和布置应符合设计要求,并通过焊接或扎捆固定。
5.混凝土浇筑在完成钢筋布置后,进行混凝土的浇筑。
确保混凝土的质量和配比符合标准要求。
在浇筑过程中,使用振动棒将混凝土排除气泡,并保持表面平整。
6.养护和检验混凝土浇筑完成后,进行养护和检验。
根据混凝土的养护时间,进行适当的保湿和覆盖,以促进混凝土的硬化和强度发展。
同时,进行对混凝土槽的检验,确保其质量合格。
7.安装盖板在混凝土养护完成后,安装电缆槽的盖板。
盖板的材料可以根据实际需求选择,如钢板、塑料板等。
确保盖板与槽体的连接牢固,能够承受一定的荷载。
四、质量控制在施工过程中,质量控制是非常重要的。
施工人员应严格按照设计要求和施工规范进行施工,确保电缆槽的尺寸、强度和表面平整度符合标准要求。
电缆槽盒直埋施工方案一、方案背景电缆槽盒直埋是指将电缆槽盒直接嵌入地下进行电缆敷设的施工方法。
传统的电缆敷设需要使用电缆桥架等支撑设施,造成了工程造价的增加和施工周期的延长。
而采用电缆槽盒直埋施工方案可以简化施工流程,提高施工效率,降低工程成本。
因此,在某些情况下,电缆槽盒直埋施工方案成为了一种较为理想的选项。
二、施工准备在进行电缆槽盒直埋施工之前,需要进行一系列的准备工作,包括:1.工程勘察:对施工现场进行勘察,了解地质情况、周边环境等,为施工方案设计提供基础数据。
2.设计方案:根据勘察结果,设计电缆槽盒直埋施工方案,包括电缆槽盒的数量、位置、尺寸等。
3.材料准备:根据设计方案确定所需要的材料,包括电缆槽盒、电缆、沙土等。
同时,需要检查材料的质量和数量,确保施工过程中不会出现材料不足或质量不合格的问题。
4.施工队伍组织:安排专业施工队伍进行施工,确保施工人员熟悉施工方案,并做好相关安全工作。
三、施工流程电缆槽盒直埋施工的流程一般包括以下几个步骤:1.施工准备:包括搬运材料、清理施工现场、标志施工区域等。
2.开挖槽位:按照设计方案,在地下开挖电缆槽盒的位置和大小。
挖掘过程中要留出足够的空间,以便容纳电缆槽盒和电缆。
3.安装电缆槽盒:将电缆槽盒放置在挖掘好的槽位中,确保其稳固可靠。
需要注意的是,电缆槽盒的安装位置要符合设计要求,排列要整齐。
4.进行电缆敷设:将电缆穿过槽盒,按照设计要求进行敷设。
在敷设过程中,要注意电缆的保护,避免损坏。
5.填充土层:在完成电缆敷设后,用沙土或砂浆将槽位填充,使电缆和电缆槽盒完全埋入地下。
填充土层要均匀、紧实,以保证电缆的安全和稳定。
6.清理施工现场:完成施工后,清理施工现场,将废弃物料等清理干净,保持施工现场的整洁。
四、施工注意事项在进行电缆槽盒直埋施工过程中,需要注意以下问题:1.安全防护:施工人员要穿戴好安全帽、防护鞋等安全装备,并遵守相关操作规程,确保施工过程安全可靠。
电缆槽改造工程施工方案一、工程概况电缆槽改造工程是为了满足现场电气设备需要的新建、改扩建、设备更新等需求,对现有电缆槽进行改造,更新设备,提高设施的可靠性和安全性。
本次电缆槽改造工程位于某一工业园区,主要涉及到生产车间、配电房、办公楼等多个场所的电缆槽改造和更新工作。
为了保证改造工程的质量和进度,我们将制定详细的施工方案,并严格执行。
二、施工前的准备工作1.方案确认:在开工前,施工前方需对施工方案进行详细确认,并获得相关管理部门的批准。
2.资源准备:准备施工所需的材料、设备、人力资源等,并进行清点核对。
3.安全防护:制定安全防护计划,包括施工现场的封闭、警示标识、安全通道等措施。
4.交通保障:对施工区域内的交通进行规划,并设置交通标志和警示牌,保障施工现场交通的安全畅通。
5.环境保护:对施工现场周边环境进行评估,制订环境保护措施和应急预案。
6.材料准备:根据工程需求,采购符合标准的电缆、电缆槽、沟槽盖板等材料,并进行验收。
7.设备检查:对施工所需的机械设备进行检查和维护,确保设备运行正常。
8.组织架构:制定施工组织架构图和人员分工计划,保证每个岗位有专人负责。
三、施工方案1.施工范围:此次电缆槽改造包括车间、办公楼、配电房等多处,对电缆槽的改造和设备更新。
2.施工流程:施工分为准备工作、挖槽、敷设电缆、铺设沟槽盖板、验收等步骤。
3.施工人员:施工队伍应具备一定的技术水平和经验,负责人员需持有相关的资格证书。
4.施工设备:包括挖掘机、电缆敷设机、电缆槽填充机等设备。
5.安全措施:施工现场需设置警示牌、安全防护网、安全帽、安全绳等安全设施,并安排专人负责安全检查。
四、具体操作步骤1. 挖槽:根据设计要求,在施工现场进行挖槽作业,确保槽孔的尺寸和深度符合要求。
2. 敷设电缆:将选购好的电缆进行敷设,并按图纸要求进行连接和固定。
3. 铺设沟槽盖板:在电缆敷设完成后,对槽孔进行填充和铺设沟槽盖板,使其平整牢固。
第1篇一、工程概况本项目位于某市某区,是一座全长2000米的跨江大桥。
该桥梁工程包含主桥、引桥、接线工程等,其中主桥采用双塔双索面斜拉桥结构,引桥采用预应力混凝土连续梁结构。
桥梁电缆槽安装工程作为桥梁电气系统的重要组成部分,负责传输电力和通讯信号,对桥梁的正常运行至关重要。
二、施工准备1. 技术准备(1)熟悉施工图纸,明确电缆槽的规格、型号、安装位置等要求。
(2)了解电缆槽的材质、性能、安装方法等。
(3)掌握相关施工规范和标准,如《建筑电气工程施工及验收规范》等。
2. 材料准备(1)电缆槽:根据设计要求,准备相应规格和数量的电缆槽。
(2)紧固件:包括螺栓、螺母、垫片等。
(3)施工工具:电钻、扳手、水平尺、钢卷尺等。
3. 人员准备(1)组织施工队伍,明确施工人员职责。
(2)对施工人员进行技术交底和安全教育。
(3)确保施工人员具备相关资质和技能。
4. 施工现场准备(1)清理施工现场,确保施工环境整洁。
(2)搭建施工平台,方便施工人员进行操作。
(3)设置安全警示标志,确保施工安全。
三、施工工艺1. 电缆槽定位(1)根据施工图纸,确定电缆槽的安装位置。
(2)使用钢卷尺和水平尺,对电缆槽进行精确测量和定位。
(3)在电缆槽安装位置处,用墨线划出电缆槽的轮廓。
2. 电缆槽开孔(1)使用电钻在电缆槽轮廓处开孔。
(2)开孔时注意保护钢筋和预埋件。
(3)开孔尺寸应符合设计要求。
3. 电缆槽安装(1)将电缆槽放入孔洞中,调整电缆槽的位置和角度。
(2)使用紧固件将电缆槽固定在孔洞中。
(3)检查电缆槽的固定牢固程度,确保其稳定性。
4. 电缆槽连接(1)根据设计要求,将电缆槽进行连接。
(2)连接处应牢固可靠,防止松动。
(3)检查连接处的密封性能,防止渗水。
5. 电缆敷设(1)根据设计要求,将电缆敷设到电缆槽中。
(2)电缆敷设过程中,注意电缆的弯曲半径和间距。
(3)电缆敷设完成后,进行电缆接头处理。
6. 电缆槽验收(1)检查电缆槽的安装位置、尺寸、固定牢固程度等。
电缆槽道、走线架安装施工方案一、工程准备阶段1、项目启动1.1、制定项目计划和时间表设立详细的项目计划,明确项目的起止时间、关键节点和工作计划。
确保计划合理、可行,并与相关团队成员共享。
1.2、成立项目团队,明确责任和任务分工组建专业的项目团队,包括工程师、技术人员、项目经理等,明确每个团队成员的责任和任务分工。
建立有效的沟通机制,确保信息畅通。
2、资源准备2.1、确保所需材料和设备的充分采购进行材料清单和设备清单的制定,确保所有需要的材料和设备都在项目启动前充分采购到位。
与供应商保持密切联系,确保供货的及时性。
2.2、检查并确保所有工具的完好性和适用性对项目所需的工具进行检查,确保它们的完好性和适用性。
修理或更换损坏或不适用的工具,以确保施工过程的顺利进行。
3、现场调查3.1、进行现场勘察,确保设计符合实际情况派遣专业人员进行现场勘察,确认设计图纸与实际现场情况一致。
调查现场环境,了解可能影响施工的因素。
3.2、分析环境因素,如温度、湿度等分析现场环境因素,包括温度、湿度、气候等,以确保在适宜的环境条件下进行施工。
根据环境因素做好相应的应对和调整计划。
二、设计阶段1、制定电缆槽道、走线架系统设计图纸1.1、收集项目需求与相关部门和团队沟通,收集项目的详细需求,包括电缆槽道和走线架系统的技术要求、容量需求、安全标准等。
1.2、制定设计方案基于项目需求,制定电缆槽道、走线架系统的设计方案。
考虑系统的整体布局、电缆的走向、连接方式等因素,并确保设计方案符合相关标准和法规。
1.3、绘制详细图纸利用计算机辅助设计(CAD)等工具,绘制详细的电缆槽道、走线架系统设计图纸。
图纸应包括尺寸、材料规格、连接方式等详细信息,以便在施工阶段准确执行。
2、确定布局和安装位置2.1、现场确认在设计过程中,派遣设计团队进行现场确认,确保设计图纸与实际场地情况一致。
根据实地情况调整设计方案,确保系统的合理布局和安装位置。
2.2、优化布局根据实际情况和项目要求,优化电缆槽道和走线架的布局,以提高系统的效率、可维护性和未来的扩展性。
电缆沟施工方案(3)一、前言在电缆敷设工程中,电缆沟的施工是至关重要的环节之一。
合理的电缆沟施工方案能够确保电缆的安全敷设,减少故障发生的可能性。
本文将介绍一种合理可行的电缆沟施工方案。
二、施工前准备在正式进行电缆沟施工前,需做好充分的准备工作。
首先要对施工现场进行勘察,了解地形地貌情况,确定电缆沟的走向和深度。
其次要清理施工区域,清除障碍物,确保施工顺利进行。
还要准备好必要的施工设备和工具,包括挖掘机、铲车、扁盘机等。
三、施工步骤1. 标线在确定电缆沟的走向后,要进行标线工作。
使用标杆和绳子进行标线,标明沟槽的准确位置,确保施工的精准性。
2. 开挖使用挖掘机按照标线开始挖沟,根据设计要求控制沟槽的宽度和深度。
在挖掘过程中要注意防止坍塌和塌方,保证施工人员的安全。
3. 清理挖掘完成后,要清理沟槽底部的杂物和碎石,确保沟槽底部平整,以便后续电缆的敷设。
4. 敷设电缆在清理完沟槽后,可以开始电缆的敷设工作。
按照设计要求将电缆依次铺设在沟槽中,注意保持电缆的整洁,并留出必要的余量。
5. 覆土电缆敷设完成后,要及时进行覆土工作,将沟槽逐步填平。
填土过程中要轻轻拍实,避免损坏电缆,确保沟槽完整。
6. 整理最后对施工现场进行清理整理,清除多余的杂物和工具,确保场地整洁。
四、验收与保养电缆沟施工完成后,要进行验收工作,确保电缆敷设的质量符合要求。
同时要做好电缆的保养工作,定期检查电缆及其周围环境,确保电缆的正常使用。
五、结语电缆沟施工是电缆敷设工程中的关键环节,合理的施工方案能够提高工程质量,确保电缆的安全运行。
本文介绍的电缆沟施工方案经实践验证,可行性强,希望对相关领域的从业人员有所帮助。

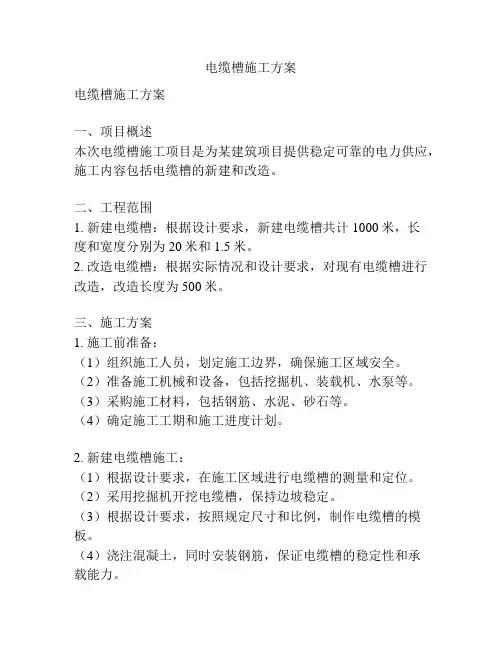

电缆槽施工方案电缆槽施工方案一、项目概述本次电缆槽施工项目是为某建筑项目提供稳定可靠的电力供应,施工内容包括电缆槽的新建和改造。
二、工程范围1. 新建电缆槽:根据设计要求,新建电缆槽共计1000米,长度和宽度分别为20米和1.5米。
2. 改造电缆槽:根据实际情况和设计要求,对现有电缆槽进行改造,改造长度为500米。
三、施工方案1. 施工前准备:(1)组织施工人员,划定施工边界,确保施工区域安全。
(2)准备施工机械和设备,包括挖掘机、装载机、水泵等。
(3)采购施工材料,包括钢筋、水泥、砂石等。
(4)确定施工工期和施工进度计划。
2. 新建电缆槽施工:(1)根据设计要求,在施工区域进行电缆槽的测量和定位。
(2)采用挖掘机开挖电缆槽,保持边坡稳定。
(3)根据设计要求,按照规定尺寸和比例,制作电缆槽的模板。
(4)浇注混凝土,同时安装钢筋,保证电缆槽的稳定性和承载能力。
(5)修整电缆槽表面,确保其光滑平整。
3. 改造电缆槽施工:(1)确定改造范围,对需要改造的电缆槽进行标记。
(2)清理电缆槽内的杂物和污水,确保电缆槽清洁干净。
(3)挖掘机开挖电缆槽,切割电缆槽底部和边缘,保持电缆槽的一致性和平整性。
(4)修补电缆槽表面的损坏部分,同时加固电缆槽的结构。
(5)修整电缆槽表面,确保其光滑平整。
四、施工注意事项1. 施工过程中要保证施工人员的安全,严禁在施工区域内闲逛和嬉戏。
2. 施工机械和设备操作人员必须持证上岗,严禁未经培训的人员操作。
3. 施工前要对施工区域进行仔细检查,确保施工区域无障碍物,确保施工的顺利进行。
4. 施工过程中要注意环保要求,确保施工区域的环境干净整洁。
五、施工质量控制1. 施工前要进行材料检查,确保施工材料的质量符合国家标准。
2. 施工过程中要进行施工质量检查,确保电缆槽的尺寸、形状和平整度符合设计要求。
3. 施工完成后要进行终验,确保施工质量达到要求。
六、施工进度控制1. 制定合理的施工进度计划,并及时与业主沟通。
目录一、工程概况-----------------------------------------------2二、工程地质及水文条件-------------------------------------2三、气象资料-----------------------------------------------2四、施工用水用电-------------------------------------------3五、物资设备及劳力准备-------------------------------------3六、现场平面布置原则---------------------------------------3七、组织机构-----------------------------------------------4八、施工工艺-----------------------------------------------4 (一)电缆槽施工--------------------------------------------4 (二)电缆井施工--------------------------------------------5 (三)电缆槽(井)盖板安装----------------------------------5 (四)过轨管埋设--------------------------------------------5 九、电缆槽施工注意事项-------------------------------------5十、电缆槽施工安全措施-------------------------------------6十一、安全施工措施-----------------------------------------6十二、文明施工及环保措施-----------------------------------7新建铁路**至***客运专线***电缆槽施工方案一、工程概况***站场工程位于********郊外,站场总长度共计2.868Km,起讫里程为DK**+***-DK**+***。
线路横向穿越*****,施工作业面被一分为二,以*****为界,小里程方向地势平缓,地表土质相对较好,大里程地势高低起伏、虾塘遍布,地表为软质土,含水量大。
本站场工程通信信号电缆槽采用净宽350mmⅹ净深300mm、电力电缆槽采用净宽200mmⅹ净深300mm。
通信信号分槽设置时,信号电缆槽采用净宽300mmⅹ净深300mm,通信电缆槽采用净宽200mmⅹ净深300mm。
电缆槽上下路肩时,弯曲角度不小于120°。
二、工程地质及水文地质条件该地区属于海相冲积平原,地势较低,地质作用以沉积为主,广泛分布着不同厚度的软土,其中以淤泥质粉土为主,局部为淤泥质粘土,具有含水量大,压缩性高、透水性、渗透性差和强度低的特点。
站场周边遍布水渠、虾塘,纵横交错,地表水极为丰富。
水量受季节影响明显,雨季河水往往暴涨,旱季河水流量锐减,甚至干枯。
沿线附近多数沟渠满存地表水。
在平原地区,地下水埋藏浅,一般为地表下0.5~4.0m。
三、气象资料本区气候属于暖温带亚湿润大陆性季风气候区,四季分明,冬季寒冷干燥,春季大风频繁,夏季炎热多雨,雨量集中,秋季冷暖变化显著。
降水量多集中在七、八月份,约占全年的70%,大风多集中在三、四月份,大雾天气则多发生在冬天且由南向北逐渐增多。
历年平均初霜期在11~12月,终霜期在历年3~4月间,全年以东北风和西南风居多。
四、施工用水、用电施工用水自塘黄公路东侧生活区处接引。
施工用电由沿线布设两台变压器提供。
五、物资、设备及劳力准备1、大综材料来源确定后要及时编制材料采购计划,同时在材料进场前一定要做好各种原材料的试验、检验工作,材料经检验合格后大批量进场。
各种材料采购前要询价做市场调查,进行招标采购。
2、施工方案、施工方法明确后要及时组织设备进场,大型设备、特殊设备进场后要组织有关人员进行验收,以确保大型设备的安全运行。
大型设备进场前要了解进场路线,明确设备卸车地点,做到卸车地点合理,避免发生不必要二次倒运。
六、现场平面布置原则1)充分利用现场周围的既有道路,并对既有道路进行整修加固,少占池塘或农田,道路两侧设排水沟。
2)生产、办公区应布置在交通、通信等方便地区,并靠近施工现场,电力供电充足的地方。
3)做好生活及工作区的绿化工作,同时要树立企业形象,做好对外宣传工作。
4)现场生产、生活、工作区域要充分考虑环境保护的要求,生产、生活垃圾要集中排放和处理,特别要处理好扬尘、防止污染池塘内的水产品。
七、组织机构八、施工工艺:(一)、电缆槽施工电缆槽安装时应采用专用机械在无水条件下切除基床表层级配碎石,切除范围至电缆槽内侧壁以外5cm。
切除后于槽底铺设透水砾石或碎石,碎石顶部设2cm厚的M7.5水泥砂浆找平层后安装电缆槽,电缆槽安装完毕后采用C15混凝土回填内侧基坑并及时施工槽外混凝土护肩。
电缆槽与接触网立柱、声屏障碍基础间缝隙采用M7.5水泥砂浆或C15混凝土灌实。
电缆槽一般采用机械或人工吊装。
盖板式电缆槽节间采用M7.5水泥浆勾缝,整体式电缆槽槽节对接时应在接口处涂抹沥青。
(二)、电缆井施工电缆井采用人工或机械挖坑,现场采用混凝土现浇,电缆井其周边超挖部分采用C15混凝土浇注,底部设10cm厚C15混凝土垫层,电缆井开口与电缆槽连接处内侧应采用M7.5水泥砂浆顺接抹平,以防棱角划伤线缆;连接错开处应采用M7.5水泥砂浆封堵,以防其他杂物进入。
(三)、电缆槽(井)盖板安装为保证盖板安装平整牢固并防水,电缆槽(井)盖板安装前应在电缆槽(井)顶面涂抹沥青后再安装盖板,安装前应保证各类线缆敷设完毕。
(四)、过轨管埋设过轨管施工采用人工或机械挖槽,槽底设C15混凝土基础,厚不小于0.1m。
对于路堤地段,应在路堤填筑至基床底层顶面后埋设,对于基床表层换填地段的路堑应在基床表层范围内原状岩(土)挖除后埋设;基床表层以下的基坑应采用C15素混凝土回填,待混凝土强度达到设计强度的70%以后再施工基床表层级配碎石。
对于基床表层不换填地段的硬质岩石路堑,应在路堑施工至路基面高程后埋设,基坑内全部采用C15素混凝土回填。
九、电缆槽施工注意事项1.电缆槽(井)施工及过轨管埋设应按设计要求的位置、形状、尺寸与线下工程同步施工,不得因其施工而损坏、危及路基的稳定与安全。
2.电缆槽(井)泄水孔内埋设镀锌铁丝网以防鼠类等其他小动物进入,铁丝网安装位置要准确,同时电缆槽(井)施工完成后应保证泄水孔排水顺畅。
3. 电缆槽与级配碎石、接触网支柱、之间的间隙用沥青混凝土填塞密实,填塞材料、密实度要符合设计要求,防止表水渗入路基本体。
4. 电力电缆槽在路基路堤坡脚或路堑地段的侧沟平台完成后,内夯填中粗砂。
5. 电缆槽施工时不应破坏侧沟和侧沟平台、堑坡坡脚及路肩边坡。
6. 电缆槽施工及过轨管理埋设按设计要求的位置、形状、尺寸等施工。
路桥、路隧连接处过渡电缆槽应平顺连接,弯曲角度应符合设计要求。
十、电缆槽施工安全措施1.电焊工必须持证上岗,岗前必须对作业人员进行安全教育和技术交底。
2.搬运电缆槽时,必须清理通道障碍物,避免绊倒伤人。
3.注意施工用电安全,现场电箱阀门应上锁,并设专人看护。
4.作业前对工具、电线接头、电箱等进行检查。
十一、安全施工措施1、施工现场布设醒目的安全标志,作业人员必须戴安全帽,正确使用个人防护用品,禁止穿拖鞋、高跟鞋或光脚进入施工现场,班前、班内禁止饮酒。
2、教育职工增强自我保护意识,进行正确的施工操作,特别是下管工作一定要注意安全吊装。
3、施工现场安全保证措施:抓好现场管理,搞好文明施工,施工现场设立各种安全警示牌,危险区段设立栏杆和标牌,做到灯明、路平。
4、加强工地用电管理,保证绝缘良好。
用电点设开关箱并加锁,施工中加强对机具、电器设备的检查和维修,设专职电工检修维护电力线路。
各种施工机械和电器设备均设置漏电保护器确保用电安全。
线路架设高度和照明度必须符合标准,严防行车运行机械损坏输电线路,杜绝机毁人伤,夜间施工保证足够照明。
5、地下工程施工必须严密注视地下管线的安全,施工前应先与有关单位联系,请求配合,查明地下管线走向和位置,做到“三不施工”,即不摸清地下设施位置不施工,影响设施正常运转不施工,没采取有效防护措施不施工。
必须采取使用电缆探测器和挖探沟等行之有效的手段探明电缆管线的确切位置,做出明确的标志。
严禁在电缆、光缆、管道3m范围内使用大型机械作业。
禁止在既有电杆、电线等设施上搭挂临时线。
施工便道通过电缆处时,必须设有可靠的防护手段。
行车线路上装卸路料,轨道设施的预铺必须注意保护好信号设备,不得损坏和私自移动。
大型机械施工时应对周围建筑物设好防护并留有足够的安全距离,土石方的开挖和弃土不得危及周围建筑物的安全和使用。
十二、文明施工及环保措施1、严格执行施工现场文明施工和环卫保护的管理制度。
2、施工范围要严格控制,不在范围以外,搭设、临设、停放机具、材料等。
3、施工范围内的土方要苫盖,施工作业面用硬式围挡搭建,围挡上策安装红色警示灯。
4、现场施工人员一律佩戴安全帽,非施工人员一律不得进入施工现场。
5、严格禁止生产、生活污水乱到乱放,防止污染施工环境和附近居民、单位的环境。
6、防止粉尘(1)施工现场道路实施撒水防尘措施,以确保道路不扬尘。
(2)粉尘材料采取封闭措施,运输时防止遗撒,飞扬。
(3)运输车辆不能装载过满,车帮顶部拍实,并覆盖苫布,以免沿路遗撒,进出场地设专人清洁车轮。
7、防止噪音采取降噪措施:空压机等采用防护棚隔离;夜间严格控制强噪音施工。
8、交通安全(1)施工现场设围栏,做到施工现场与社会严格区分,确保施工与社会的安全。
施工时,做好道路交通疏导。
(2)施工道路沿线各出入口畅通,并设明显的标志,防止发生任何交通事故。
