新旧平法对比解析 (16G101-1)

16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。

2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。

3、总说明第5条调整了图集的适用范围。

取消了原11G101-1图集中的非抗震设计。

本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。

以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。

4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。

（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。

）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。

在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。

第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。

（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。

当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。

16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分16G新平法知识体系第三节课正式开讲，细致讲解，助你快速掌握新变化。

1柱一、平法制图规则和标准构造详图小结：1、上部嵌固部位注写，新增3种场景的说明；2、框架柱嵌固部位为基础顶面时，无需注明。

11G中要求由设计注明；3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。

小结：1、转换柱编号代替旧图集框支柱。

小结：1、对应采用非对称配筋的矩形截面柱，必须每侧均注写中部筋；2、11G中没有对非对称配筋的注写要求，16G新增注写要求。

小结：1、上部结构嵌固部位的实际图纸说明；2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。

2柱二、KZ纵向钢筋连接构造小结：1、“同一连接区段”与“同一截面”区别？（严格来讲是有区别的）2、与纵向钢筋的连接接头说法保持一致“同一连接区段内”。

3柱三、地下一层增加钢筋在嵌固部位的锚固构造小结：1、虚线部分表示弯折既可以内侧、也可以外侧弯折；2、原“基础底面”，修订为“基础顶面”。

4柱四、梁上柱LZ纵筋构造小结：1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化；2、16G要求伸至梁底且≥20d,弯折长度15d。

5柱五、KZ、QZ、LZ箍筋加密区范围小结：1、注4修改无梁且无板连接时，箍筋加密范围的Hn取值；2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋（不是只设置两道柱箍筋就可以了）。

6柱六、关于“非抗震KZ纵向钢筋连接构造”小结：1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。

7柱七、KZ边柱和角柱柱顶纵向钢筋构造小结：1、节点①：11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置；2、节点⑤：11G无且伸至梁底的要求。

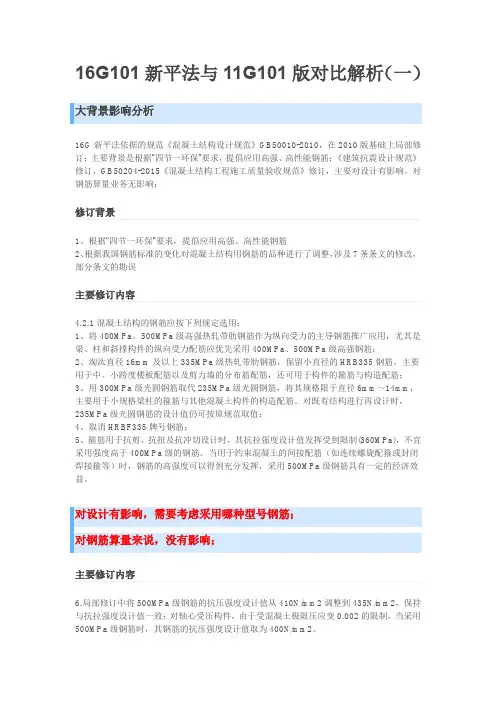

16G101新平法与11G101版对比解析（一）大背景影响分析16G新平法依据的规范《混凝土结构设计规范》GB50010-2010，在2010版基础上局部修订；主要背景是根据“四节一环保”要求，提倡应用高强、高性能钢筋；《建筑抗震设计规范》修订，GB50204-2015《混凝土结构工程施工质量验收规范》修订，主要对设计有影响，对钢筋算量业务无影响；修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及7条条文的修改，部分条文的勘误主要修订内容4.2.1混凝土结构的钢筋应按下列规定选用：1、将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa级高强钢筋；2、淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布筋配筋，还可用于构件的箍筋与构造配筋；3、用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。

对既有结构进行再设计时，235MPa级光圆钢筋的设计值仍可按原规范取值；4、取消HRBF335牌号钢筋；5、箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制(360MPa)，不宜采用强度高于400MPa级的钢筋。

当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa级钢筋具有一定的经济效益。

对设计有影响，需要考虑采用哪种型号钢筋；对钢筋算量来说，没有影响；主要修订内容6.局部修订中将500MPa级钢筋的抗压强度设计值从410N/mm2调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002的限制，当采用500MPa级钢筋时，其钢筋的抗压强度设计值取为400N/mm2。

16G101图集解析（一）使平法钢筋识图通俗易懂根据16G101-1、-2、-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。

将专业术语变得通俗易懂，具有很强的实用性与可操作性。

试供建筑施工技术人员及工程造价人员参考。

第一节柱纵筋变化钢筋计算1．上柱钢筋比下柱钢筋多（图4-1）图4-1 上柱钢筋比下柱钢筋多（绑扎搭接）多出的钢筋需要插筋，其他钢筋同是中间层。

短插筋＝max（Hn/6,500，hc）+llE+1.2laE（4-1）长插筋＝max（Hn/6,500，hc）+2.3llE+1.2laE（4-2）2．下柱钢筋比上柱多（图4-2）图4-2 下柱钢筋比上柱钢筋多（绑扎搭接）下柱多出的钢筋在上层锚固，其他钢筋同是中间层。

短插筋＝下层层高-max（Hn/6,500，hc）-梁高+1.2laE（4-3）长插筋＝下层层高-max（Hn/6,500，hc）-1.3llE-梁高+1.2laE（4-4）3．上柱钢筋直径比下柱钢筋直径大（图4-3）图4-3 上柱钢筋直径比下柱钢筋直径大（绑扎搭接）（1）绑扎搭接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）-1.3llE（4-5）上柱纵筋插筋长度＝2.3llE+max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+llE（4-6）上层柱纵筋长度＝llE+max（Hn4/6,500，hc）+本层层高+梁高+max（Hn2/6,500，hc）+2.3llE（4-7）（2）机械连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-8）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+500（4-9）上层柱纵筋长度＝max（Hn4/6,500，hc）+500+本层层高+梁高+max（Hn2/6,500，hc）（4-10）（3）焊接连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-11）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+max（35d，500）（4-12）上层柱纵筋长度＝max（Hn4/6,500，hc）+max（35d，500）+本层层高+梁高+max（Hn2/6,500，hc）（4-13）。

16G101钢筋平法图集与11G101钢筋平法系列图集的区别16G101系统平法图集与11G101系列图集的主要区别有：1．设计依据不同16G101图集11G101图集 中国地震动参数区划图》GB 18306—2015《混凝土结构设计规范》2015版GB50010—2010 混凝土结构设计规范GB 50010-2010《建筑抗震设计规范》及2016年局部修订GB 50011—2010 建筑抗震设计规范GB 50011-2010《高层建筑混凝土结构技术规程》JGJ 3—2010 高层建筑混凝土结构技术规程JGJ 3-2010《建筑结构制图标准》GB/T 50105—2010 建筑结构制图标准GB/T 50105-20102、16G101图集与11G101图集适用范围的区别图集 16G101图集 11G101图集适用范围 16G101-1适用于抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计 11G101-1适用于非抗震和抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计16G101-2适用于抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯 11G101-2适用于非抗震及抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯16G101-3适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）及桩基础施工图设计 11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计 3．受拉钢筋锚固长度等一般构造16G101系列平法图集依据新规范确定了受拉钢筋的锚固长度la 、laE 以及纵向受拉钢筋搭接长度ll 、llE 取值方式。

平法图集16G101-1修订主要内容16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。

2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。

3、总说明第5条调整了图集的适用范围。

取消了原11G101-1图集中的非抗震设计。

本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。

以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。

4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。

（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。

）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。

在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。

第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。

（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。

当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。

解析16G101-1与11G101-1的不同之处（制图规则部分）时间：2016/09/12 | 作者：松丶WPSong| 分类：建筑随笔| 浏览：42 ℃ | 暂无评论1. 取消了原101-1图集中的总说明第2条的平法系列图集包括的内容.2. 增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。

3. 总说明第5条调整了图集的适用范围。

取消了原11G101-1图集中的非抗震设计。

4. 第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。

5. 第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。

在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。

第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。

6. 增加了柱平法施工图中2.1.4条上部结构嵌固部位的注写内容。

7. 表2.2.2柱编号中原来的框支柱变成了转换柱8. 表3.2.2-2墙梁编号中增加了连梁（跨高比不小于5）这一类型。

增加的注2中，当这种类型的连梁按框架梁设计时，代号为LLk。

9. 第3.2.3条中设计施工时应注意的事项增加了两条内容。

10. 第3.2.4条增加了第8款跨高比小于5的连梁注写方式。

11. 第3.3.2条第1款的注写部分内容中，删去了后半部分关于非阴影区部分拉结筋以及设计施工时的注意事项这部分内容。

第3款中增加了跨高比小于5的连梁注写方式。

12. 第3.4.2条圆形洞口的加强钢筋的构造做法的要求做了调整，并增加了一个例子。

13. 增加了第3.6.3条内容。

14. 表4.2.2梁编号中增加了楼层框架扁梁和托柱转换梁两种梁类15. 增加了4.2.5和2.2.6条有关框架扁梁和框架扁梁节点核心区附加钢筋的注写方式。

16G新平法知识体系第四讲——新旧平法对比解析（16G101-1）剪力墙16G新平法知识体系第四节课正式开讲，细致讲解，助你快速掌握新变化。

“一、剪力墙平法制图规则和标准构造详图小结：1、跨高比不小于5的连梁按框架梁设计时，代号为LLK；2、注写规则同框架梁。

小结：1、约束边缘构件阴影区和非阴影区钢筋注写方式。

小结：1、拉筋布置节点图名称变化变化双向布置改为矩形布置。

小结：1、对跨高比不小于5的连梁,侧面纵筋配置要求及支座内锚固依据，注写规则依据。

小结：1、一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求。

小结：1、LLK图纸配筋实例（注写同框架梁）。

”“二、剪力墙水平分布钢筋构造小结：1、端部无暗柱时剪力墙水平钢筋端部做法，16G合并为一个节点；2、端部有暗柱时剪力墙水平分布钢筋端部做法，要求水平分布钢筋紧贴角筋内侧弯折；3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法。

小结：1、转角墙节点三，剪力墙外侧水平钢筋搭接长度变化(16G单向弯折满足0.8laE)；2、注：水平分布筋、竖向分布筋构造要求。

小结：1、端柱翼墙，新增对翼墙内侧水平钢筋端柱内的构造要求；贯通或分别锚固于端柱内（直锚长度≥laE）。

小结：1、新增3个翼墙节点：翼墙暗柱等截面翼墙变截面，水平钢筋断开做法。

翼墙变截面，水平钢筋连续通过做法。

小结：1、新增剪力墙水平筋端柱端部墙节点（二），端柱与剪力墙一侧平齐时：外侧和内侧纵筋弯折15d。

”“三、剪力墙竖向钢筋构造小结：1、剪力墙竖向钢筋采用绑扎搭接时，下部钢筋的露出长度取消≥0的要求。

小结：1、新增抗震缝处墙局部构造节点2、新增施工缝处剪力墙连接构造节点小结：1、剪力墙边缘构件纵向钢筋连接采用绑扎搭接时，下部钢筋露出长度取消≥500的要求。

”“四、剪力墙上起边缘构件纵筋构造小结：1、箍筋直径不应小于纵向钢筋最大直径间距的0.25倍，间距不大于100。

”“五、剪力墙水平分布钢筋计入约束边缘构件体积配箍率的构造做法小结：1、约束边缘暗柱；2、约束边缘翼墙；3、约束边缘转角墙。
