16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分16G新平法知识体系第三节课正式开讲，细致讲解，助你快速掌握新变化。
1柱一、平法制图规则和标准构造详图小结：1、上部嵌固部位注写，新增3种场景的说明；2、框架柱嵌固部位为基础顶面时，无需注明。
11G中要求由设计注明；3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
小结：1、转换柱编号代替旧图集框支柱。
小结：1、对应采用非对称配筋的矩形截面柱，必须每侧均注写中部筋；2、11G中没有对非对称配筋的注写要求，16G新增注写要求。
小结：1、上部结构嵌固部位的实际图纸说明；2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
2柱二、KZ纵向钢筋连接构造小结：1、“同一连接区段”与“同一截面”区别？（严格来讲是有区别的）2、与纵向钢筋的连接接头说法保持一致“同一连接区段内”。
3柱三、地下一层增加钢筋在嵌固部位的锚固构造小结：1、虚线部分表示弯折既可以内侧、也可以外侧弯折；2、原“基础底面”，修订为“基础顶面”。
4柱四、梁上柱LZ纵筋构造小结：1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化；2、16G要求伸至梁底且≥20d,弯折长度15d。
5柱五、KZ、QZ、LZ箍筋加密区范围小结：1、注4修改无梁且无板连接时，箍筋加密范围的Hn取值；2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋（不是只设置两道柱箍筋就可以了）。
6柱六、关于“非抗震KZ纵向钢筋连接构造”小结：1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。
7柱七、KZ边柱和角柱柱顶纵向钢筋构造小结：1、节点①：11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置；2、节点⑤：11G无且伸至梁底的要求。
16G101系列新平法知识体系---新旧平法对比解析目录第一章新旧平法对比解析（16G101-1）概述-------------------------------2 第二章新旧平法对比解析（16G101-1）总则和一般构造------------------ 5 第三章新旧平法对比解析（16G101-1）柱部分---------------------------12 第四章新旧平法对比解析（16G101-1）剪力墙部分----------------------22 第五章新旧平法对比解析（16G101-1）梁部分---------------------------38 第六章新旧平法对比解析（16G101-1）板、楼板-------------------------53 第七章新旧平法对比解析（16G101-2）楼梯部分-------------------------60第八章新旧平法对比解析（16G101-3）基础部分（包括总则、墙柱插筋构造、独立基础、条形基础）-------------------63 第九章新旧平法对比解析（16G101-3）基础部分（包括基础梁、桩、桩承台、基础相关）------------------------------74第一章新旧平法对比解析（16G101-1）概述一、实施时间新平法自2016年9月1日起实施（替代11G101-1、11G101-2、11G101-3）二、变化及影响16G101-1不适用于非抗震现浇混凝土墙、梁、板等主体结构的设计；锚固搭接长度及做了局部的调整；抗震等级、钢筋种类、保护层等方面影响不大。
新增连梁（LLK）、楼层框架扁梁（KBL)、托柱转换梁等墙梁、梁、柱类型。
三、图集主要设计依据本次图集的修编按GB18306-2015《中国地震动参数区划图》、GB50011-2010《建筑抗震设计规范》及2016年局部修订、GB50010-2010《混凝土结构设计规范》（2015年版）等新标准，结合近年来工程实践对图集处理的反馈意见，对原有图集内容进行了系统的梳理、修订，同时考虑实践工程应用需要又新增了框架扁梁等内容。
16G101新平法与11G101版对比解析（一）大背景影响分析16G新平法依据的规范《混凝土结构设计规范》GB50010-2010，在2010版基础上局部修订；主要背景是根据“四节一环保”要求，提倡应用高强、高性能钢筋；《建筑抗震设计规范》修订，GB50204-2015《混凝土结构工程施工质量验收规范》修订，主要对设计有影响，对钢筋算量业务无影响；修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及7条条文的修改，部分条文的勘误主要修订内容4.2.1混凝土结构的钢筋应按下列规定选用：1、将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa级高强钢筋；2、淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布筋配筋，还可用于构件的箍筋与构造配筋；3、用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。
对既有结构进行再设计时，235MPa级光圆钢筋的设计值仍可按原规范取值；4、取消HRBF335牌号钢筋；5、箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制(360MPa)，不宜采用强度高于400MPa级的钢筋。
当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa级钢筋具有一定的经济效益。
对设计有影响，需要考虑采用哪种型号钢筋；对钢筋算量来说，没有影响；主要修订内容6.局部修订中将500MPa级钢筋的抗压强度设计值从410N/mm2调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002的限制，当采用500MPa级钢筋时，其钢筋的抗压强度设计值取为400N/mm2。

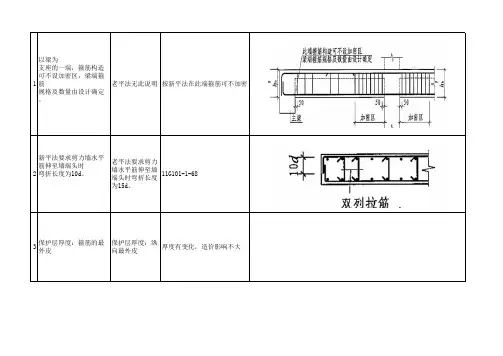

1以梁为支座的一端，箍筋构造可不设加密区，梁端箍筋规格及数量由设计确定。
老平法无此说明按新平法在此端箍筋可不加密2新平法要求剪力墙水平筋伸至墙端头时弯折长度为10d。
老平法要求剪力墙水平筋伸至墙端头时弯折长度为15d。
11G101-1-683保护层厚度：箍筋的最外皮保护层厚度：纵向最外皮厚度有变化，造价影响不大4 新平法给出外侧水平筋连续通过转弯处的构造做法，并针对上下相邻两排水平筋在转角处的搭接方式，给出2种具体方案：上下相邻两排水平筋在转角一侧交错搭接和上下相邻两排水平筋在转角两侧交错搭接。
墙的内侧水平筋伸至交接墙的对边弯15d的弯老平法图集给出外侧水平筋连续通过转弯处的构造做法，上下相邻两排水平筋交错搭接，墙的内侧水平筋伸至交接墙的对边弯15d的弯头。
对造价有影响，注意两墙水平钢筋不一样大时，需要将大的钢筋伸到小钢筋的墙内搭接。
5剪力墙竖向钢筋顶部构造，新平法将竖向钢筋伸至屋面板或楼板顶扣保护层后再弯折长度为12D。
老平法要求从屋面板或楼板底部锚入板内一个锚固长度La。
新平法按新规范修正的内容。
对造价有影响，注意要将钢筋长度直接算到楼层高减保护层厚6 对于约束边缘暗柱（一），图示要求墙体的水平钢筋在lc外侧与柱内U形水平筋连接，U形水平筋可替代一层箍筋的外箍。
老平法没有此说明,新平法按新规范增加的内容。
对造价有影响，注意由于暗柱内箍筋的影响，Ｕ形筋可能变直径，与墙水平钢筋可能不一致的情况。
7 约束边缘暗柱（二），主墙水平筋可直接伸入墙端头，由于替代了箍筋，故在墙端头应弯同墙厚减保护层厚度的弯头，并应弯135度的钩钩住暗柱主筋。
老平法没有此说明,新平法按新规范增加的内容对造价有影响，注意钢筋的弯头长度是墙厚，不是第68页的10d长。
8约束边缘转角墙，主墙外侧水平筋连续通过墙转角，内侧钢筋可直接伸入墙端头，弯同墙厚减保护层厚度的弯头，并应弯135度的钩钩住暗柱主筋。
老平法没有此说明新平法按新规范增加的内容对造价有影响，注意内侧钢筋的弯头长度是墙厚，不是第68页的15d长。

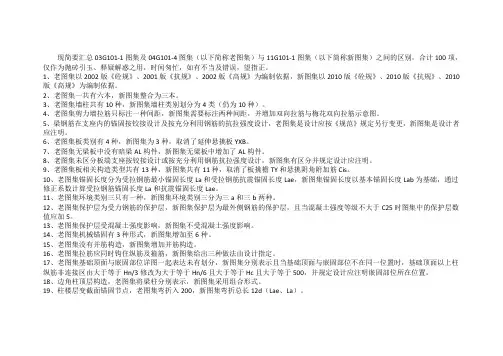

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

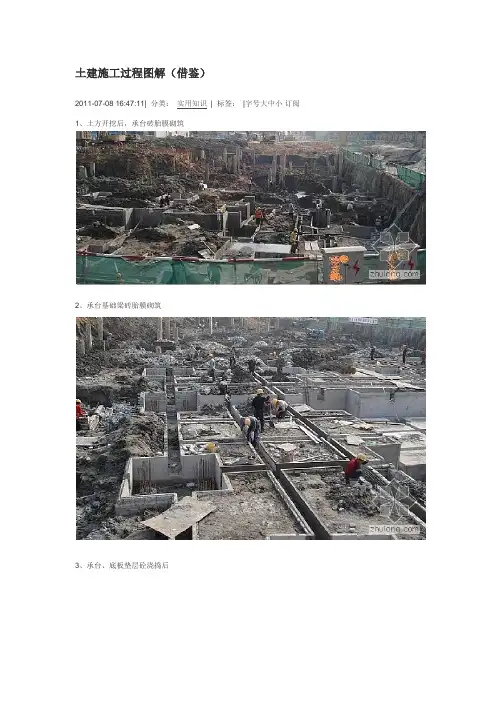

土建施工过程图解（借鉴）2011-07-08 16:47:11| 分类：实用知识| 标签：|字号大中小订阅1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
新的设计规范和平法图集的变化及影响如下：1、11G系列3本平法图集全面替代原来的03G系列6本平法图集；构成如下：A、《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1》B、《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-2》C、《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-3》2、原节点计算发生变化，并新增多种节点，使计算形式更复杂，使用难度加大：A、新图集中仅杠一图集就修改了近80个节点构造，同时新增了67个节点构造B、节点锚固形式多样化：柱、梁构件中新增6个机械锚固做法及节点C、节点详细化：需要考虑影响构件的相互位置，将节点进行了详尽的细化3、锚固值成不定性质，需根据不同情况乘以相应系数得来：11G101系列平法图集不再规定具体锚固值，依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
4、钢筋级别多种多样（钢筋种类从原来的4种变为8种），计算更为复杂：取消了原规范中的Q235热轧光圆钢筋，新增热轧光面钢筋Q335；同时新增了屈服强度为500的钢筋类型5、保护层定义发生变化，影响到所有涉及到保护层数据的钢筋计算；不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值。
此变化影响到所有涉及到保护层的钢筋的计算。
例如箍筋计算公式：老规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) +8d新规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)具体构件的影响和变化一、保护层定义发生变化，影响到所有涉及到保护层数据的钢筋计算；不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值。
此变化影响到所有涉及到保护层的钢筋的计算。
例如箍筋计算公式：老规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) +8d新规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)●影响：1、规范中规定的各构件保护层厚度比原规范实际厚度有所加大；●2、对于柱、梁的箍筋大小计算影响很大。
16G新平法知识体系第四讲——新旧平法对比解析（16G101-1）剪力墙16G新平法知识体系第四节课正式开讲，细致讲解，助你快速掌握新变化。
“一、剪力墙平法制图规则和标准构造详图小结：1、跨高比不小于5的连梁按框架梁设计时，代号为LLK；2、注写规则同框架梁。
小结：1、约束边缘构件阴影区和非阴影区钢筋注写方式。
小结：1、拉筋布置节点图名称变化变化双向布置改为矩形布置。
小结：1、对跨高比不小于5的连梁,侧面纵筋配置要求及支座内锚固依据，注写规则依据。
小结：1、一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求。
小结：1、LLK图纸配筋实例（注写同框架梁）。
”“二、剪力墙水平分布钢筋构造小结：1、端部无暗柱时剪力墙水平钢筋端部做法，16G合并为一个节点；2、端部有暗柱时剪力墙水平分布钢筋端部做法，要求水平分布钢筋紧贴角筋内侧弯折；3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法。
小结：1、转角墙节点三，剪力墙外侧水平钢筋搭接长度变化(16G单向弯折满足0.8laE)；2、注：水平分布筋、竖向分布筋构造要求。
小结：1、端柱翼墙，新增对翼墙内侧水平钢筋端柱内的构造要求；贯通或分别锚固于端柱内（直锚长度≥laE）。
小结：1、新增3个翼墙节点：翼墙暗柱等截面翼墙变截面，水平钢筋断开做法。
翼墙变截面，水平钢筋连续通过做法。
小结：1、新增剪力墙水平筋端柱端部墙节点（二），端柱与剪力墙一侧平齐时：外侧和内侧纵筋弯折15d。
”“三、剪力墙竖向钢筋构造小结：1、剪力墙竖向钢筋采用绑扎搭接时，下部钢筋的露出长度取消≥0的要求。
小结：1、新增抗震缝处墙局部构造节点2、新增施工缝处剪力墙连接构造节点小结：1、剪力墙边缘构件纵向钢筋连接采用绑扎搭接时，下部钢筋露出长度取消≥500的要求。
”“四、剪力墙上起边缘构件纵筋构造小结：1、箍筋直径不应小于纵向钢筋最大直径间距的0.25倍，间距不大于100。
”“五、剪力墙水平分布钢筋计入约束边缘构件体积配箍率的构造做法小结：1、约束边缘暗柱；2、约束边缘翼墙；3、约束边缘转角墙。
新平法图集和老平法图集有什么区别1、老图集以2019版《砼规》、2019版《抗规》、2019版《高规》为编制依据，新图集以2019版《砼规》、2019版《抗规》、2019版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
