16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分16G新平法知识体系第三节课正式开讲，细致讲解，助你快速掌握新变化。
1柱一、平法制图规则和标准构造详图小结：1、上部嵌固部位注写，新增3种场景的说明；2、框架柱嵌固部位为基础顶面时，无需注明。
11G中要求由设计注明；3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
小结：1、转换柱编号代替旧图集框支柱。
小结：1、对应采用非对称配筋的矩形截面柱，必须每侧均注写中部筋；2、11G中没有对非对称配筋的注写要求，16G新增注写要求。
小结：1、上部结构嵌固部位的实际图纸说明；2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
2柱二、KZ纵向钢筋连接构造小结：1、“同一连接区段”与“同一截面”区别？（严格来讲是有区别的）2、与纵向钢筋的连接接头说法保持一致“同一连接区段内”。
3柱三、地下一层增加钢筋在嵌固部位的锚固构造小结：1、虚线部分表示弯折既可以内侧、也可以外侧弯折；2、原“基础底面”，修订为“基础顶面”。
4柱四、梁上柱LZ纵筋构造小结：1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化；2、16G要求伸至梁底且≥20d,弯折长度15d。
5柱五、KZ、QZ、LZ箍筋加密区范围小结：1、注4修改无梁且无板连接时，箍筋加密范围的Hn取值；2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋（不是只设置两道柱箍筋就可以了）。
6柱六、关于“非抗震KZ纵向钢筋连接构造”小结：1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。
7柱七、KZ边柱和角柱柱顶纵向钢筋构造小结：1、节点①：11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置；2、节点⑤：11G无且伸至梁底的要求。
16G101新平法与11G101版对比解析（一）大背景影响分析16G新平法依据的规范《混凝土结构设计规范》GB50010-2010，在2010版基础上局部修订；主要背景是根据“四节一环保”要求，提倡应用高强、高性能钢筋；《建筑抗震设计规范》修订，GB50204-2015《混凝土结构工程施工质量验收规范》修订，主要对设计有影响，对钢筋算量业务无影响；修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及7条条文的修改，部分条文的勘误主要修订内容4.2.1混凝土结构的钢筋应按下列规定选用：1、将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa级高强钢筋；2、淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布筋配筋，还可用于构件的箍筋与构造配筋；3、用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。
对既有结构进行再设计时，235MPa级光圆钢筋的设计值仍可按原规范取值；4、取消HRBF335牌号钢筋；5、箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制(360MPa)，不宜采用强度高于400MPa级的钢筋。
当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa级钢筋具有一定的经济效益。
对设计有影响，需要考虑采用哪种型号钢筋；对钢筋算量来说，没有影响；主要修订内容6.局部修订中将500MPa级钢筋的抗压强度设计值从410N/mm2调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002的限制，当采用500MPa级钢筋时，其钢筋的抗压强度设计值取为400N/mm2。
16G101钢筋平法图集与11G101钢筋平法系列图集的区别16G101系统平法图集与11G101系列图集的主要区别有：1．设计依据不同16G101图集11G101图集 中国地震动参数区划图》GB 18306—2015《混凝土结构设计规范》2015版GB50010—2010 混凝土结构设计规范GB 50010-2010《建筑抗震设计规范》及2016年局部修订GB 50011—2010 建筑抗震设计规范GB 50011-2010《高层建筑混凝土结构技术规程》JGJ 3—2010 高层建筑混凝土结构技术规程JGJ 3-2010《建筑结构制图标准》GB/T 50105—2010 建筑结构制图标准GB/T 50105-20102、16G101图集与11G101图集适用范围的区别图集 16G101图集 11G101图集适用范围 16G101-1适用于抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计 11G101-1适用于非抗震和抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计16G101-2适用于抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯 11G101-2适用于非抗震及抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯16G101-3适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）及桩基础施工图设计 11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计 3．受拉钢筋锚固长度等一般构造16G101系列平法图集依据新规范确定了受拉钢筋的锚固长度la 、laE 以及纵向受拉钢筋搭接长度ll 、llE 取值方式。

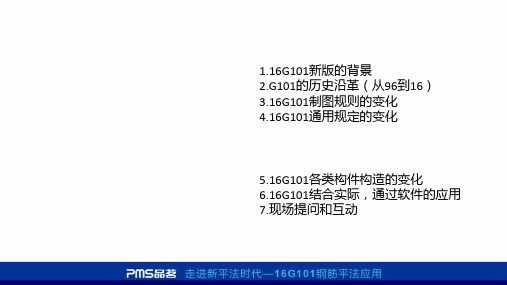

1.16G101新版的背景2.G101的历史沿革（从96到16）3.16G101制图规则的变化4.16G101通用规定的变化5.16G101各类构件构造的变化6.16G101结合实际，通过软件的应用7.现场提问和互动一、 16G101新版的背景1、时间节点到了，5年一周期；2、原规范依据略有变化；《中国地震动参数区划图》（GB18306-2015）；3、原11G101需要修正；4、不足：无装配式建筑。
二、 G101的历史沿革1、平法于1995年7月26日经建设部科技成果鉴定（建科签字〔95〕037号）通过。
2、1996年科技成果重点推广项目第96008项（建科〔1996〕182号文）。
3、96G101图集于1996年7月17日获得通过。
4、96G101非常简陋。
5、 00G101图集于2000年7月17日获批执行。
6、 00G101与96G101图集都只有一本图集。
7、03G101-1图集（修正版）于2003年1月出版，包括现浇混凝土框架、剪力墙、梁;8、03G101-2图集于2003年7月出版，楼梯;6、04G101-3图集于2004年2月出版，包括基础梁、筏形基础;7、04G101-4图集于2004年11月出版，包括现浇楼面板和屋面板8、06G101-6于2006年9月出版，包括独立基础、条形基础、桩承台9、08G101-5为箱形基础和地下结构;10、08G101-11是G101系列图集为答疑图解03G101-1~08G101-11都是属于03G101系列。
11、11G101-1图集是浇混凝土框架、剪力墙、梁和板。
12、11G101-2图集为楼梯。
13、11G101-3图集为独立基础、条形基础、筏形基础及桩承台。
14、16G101于2016年9月1日执行。
16G101相对11G101总的变化增——解决疑，增加扁梁、灌注桩等构件。
变——修正错，如剪力墙结构中按框架设计的KL变以LLK。
删——趋于简，如删除柱梁等非抗震构件构造并——更合理，如ET、GT合并为ET分——更易解，如JL构造分为梁板式筏形与条基1、《中国地震动参数区划图》（GB18306-2015）取消了不设防地区2、标准构造详图取消了非抗震构件构造。
平法图集16G101-1修订主要内容16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
[分享]收藏：16G101全系列深度解读总说明和制图规则部分一、绪论11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。
当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。
那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。
但即使10%的差异也是需要研读。
平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。
其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。
同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。
本次图集修订必要性不大。
首先是因为规范还没修订，图集的修订应与规范的修订保持同步。
其次是平法图集本身也没有重大理论发现和科研成果。
不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。
复次，图集标准体系没有作出重大调整，笔者在点评03G101和11G101时曾建议G101整合成一本。
图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。
平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。
本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。
标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。
1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。
同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。
新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。
新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。
2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。
2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。
2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。
1.16G101新版的背景2.G101的历史沿革（从96到16）3.16G101制图规则的变化4.16G101通用规定的变化5.16G101各类构件构造的变化6.16G101结合实际，通过软件的应用7.现场提问和互动一、 16G101新版的背景1、时间节点到了，5年一周期；2、原规范依据略有变化；《中国地震动参数区划图》（GB18306-2015）；3、原11G101需要修正；4、不足：无装配式建筑。
二、 G101的历史沿革1、平法于1995年7月26日经建设部科技成果鉴定（建科签字〔95〕037号）通过。
2、1996年科技成果重点推广项目第96008项（建科〔1996〕182号文）。
3、96G101图集于1996年7月17日获得通过。
4、96G101非常简陋。
5、 00G101图集于2000年7月17日获批执行。
6、 00G101与96G101图集都只有一本图集。
7、03G101-1图集（修正版）于2003年1月出版，包括现浇混凝土框架、剪力墙、梁;8、03G101-2图集于2003年7月出版，楼梯;6、04G101-3图集于2004年2月出版，包括基础梁、筏形基础;7、04G101-4图集于2004年11月出版，包括现浇楼面板和屋面板8、06G101-6于2006年9月出版，包括独立基础、条形基础、桩承台9、08G101-5为箱形基础和地下结构;10、08G101-11是G101系列图集为答疑图解03G101-1~08G101-11都是属于03G101系列。
11、11G101-1图集是浇混凝土框架、剪力墙、梁和板。
12、11G101-2图集为楼梯。
13、11G101-3图集为独立基础、条形基础、筏形基础及桩承台。
14、16G101于2016年9月1日执行。
16G101相对11G101总的变化增——解决疑，增加扁梁、灌注桩等构件。
变——修正错，如剪力墙结构中按框架设计的KL变以LLK。
删——趋于简，如删除柱梁等非抗震构件构造并——更合理，如ET、GT合并为ET分——更易解，如JL构造分为梁板式筏形与条基1、《中国地震动参数区划图》（GB18306-2015）取消了不设防地区2、标准构造详图取消了非抗震构件构造。
16G新平法知识体系第四讲——新旧平法对比解析（16G101-1）剪力墙16G新平法知识体系第四节课正式开讲，细致讲解，助你快速掌握新变化。
“一、剪力墙平法制图规则和标准构造详图小结：1、跨高比不小于5的连梁按框架梁设计时，代号为LLK；2、注写规则同框架梁。
小结：1、约束边缘构件阴影区和非阴影区钢筋注写方式。
小结：1、拉筋布置节点图名称变化变化双向布置改为矩形布置。
小结：1、对跨高比不小于5的连梁,侧面纵筋配置要求及支座内锚固依据，注写规则依据。
小结：1、一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求。
小结：1、LLK图纸配筋实例（注写同框架梁）。
”“二、剪力墙水平分布钢筋构造小结：1、端部无暗柱时剪力墙水平钢筋端部做法，16G合并为一个节点；2、端部有暗柱时剪力墙水平分布钢筋端部做法，要求水平分布钢筋紧贴角筋内侧弯折；3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法。
小结：1、转角墙节点三，剪力墙外侧水平钢筋搭接长度变化(16G单向弯折满足0.8laE)；2、注：水平分布筋、竖向分布筋构造要求。
小结：1、端柱翼墙，新增对翼墙内侧水平钢筋端柱内的构造要求；贯通或分别锚固于端柱内（直锚长度≥laE）。
小结：1、新增3个翼墙节点：翼墙暗柱等截面翼墙变截面，水平钢筋断开做法。
翼墙变截面，水平钢筋连续通过做法。
小结：1、新增剪力墙水平筋端柱端部墙节点（二），端柱与剪力墙一侧平齐时：外侧和内侧纵筋弯折15d。
”“三、剪力墙竖向钢筋构造小结：1、剪力墙竖向钢筋采用绑扎搭接时，下部钢筋的露出长度取消≥0的要求。
小结：1、新增抗震缝处墙局部构造节点2、新增施工缝处剪力墙连接构造节点小结：1、剪力墙边缘构件纵向钢筋连接采用绑扎搭接时，下部钢筋露出长度取消≥500的要求。
”“四、剪力墙上起边缘构件纵筋构造小结：1、箍筋直径不应小于纵向钢筋最大直径间距的0.25倍，间距不大于100。
”“五、剪力墙水平分布钢筋计入约束边缘构件体积配箍率的构造做法小结：1、约束边缘暗柱；2、约束边缘翼墙；3、约束边缘转角墙。
16G101系列新平法知识体系---新旧平法对比解析目录第一章新旧平法对比解析（16G101-1）概述-------------------------------2 第二章新旧平法对比解析（16G101-1）总则和一般构造------------------ 5 第三章新旧平法对比解析（16G101-1）柱部分---------------------------12 第四章新旧平法对比解析（16G101-1）剪力墙部分----------------------22 第五章新旧平法对比解析（16G101-1）梁部分---------------------------38 第六章新旧平法对比解析（16G101-1）板、楼板-------------------------53 第七章新旧平法对比解析（16G101-2）楼梯部分-------------------------60第八章新旧平法对比解析（16G101-3）基础部分（包括总则、墙柱插筋构造、独立基础、条形基础）-------------------63 第九章新旧平法对比解析（16G101-3）基础部分（包括基础梁、桩、桩承台、基础相关）------------------------------74第一章新旧平法对比解析（16G101-1）概述一、实施时间新平法自2016年9月1日起实施（替代11G101-1、11G101-2、11G101-3）二、变化及影响16G101-1不适用于非抗震现浇混凝土墙、梁、板等主体结构的设计；锚固搭接长度及做了局部的调整；抗震等级、钢筋种类、保护层等方面影响不大。
新增连梁（LLK）、楼层框架扁梁（KBL)、托柱转换梁等墙梁、梁、柱类型。
三、图集主要设计依据本次图集的修编按GB18306-2015《中国地震动参数区划图》、GB50011-2010《建筑抗震设计规范》及2016年局部修订、GB50010-2010《混凝土结构设计规范》（2015年版）等新标准，结合近年来工程实践对图集处理的反馈意见，对原有图集内容进行了系统的梳理、修订，同时考虑实践工程应用需要又新增了框架扁梁等内容。
四、适用范围16G101-1；适用现浇混凝土框架、剪力墙、梁、板，替代原11G101-1；16G101-2；适用现浇混凝土板式楼梯，替代原11G101-2；16G101-3；适用独立基础、条形基础、筏型基础、桩基础，替代原11G101-3五、柱1.新增柱上部结构嵌固部位的注写：（1）嵌固部位在基础顶面时（2）嵌固部位不在基础顶面时（3）嵌固部位不在地下室顶板2.柱编号：“转换柱”替代“框支柱”；3.取消原11G图集“非抗震KZ纵向钢筋连接构造；4.新增：KZ边角柱柱顶等截面伸出时纵向钢筋构造；5.修改：梁上柱LZ纵筋构造：伸至梁底且≥20d，弯折12d改为15d；6.修改：KZ变截面位置纵向钢筋节点，纵筋连续通过节点，弯折起始位置距离楼面50mm六、墙1.新增跨高比不小于5的连梁类型，编号LLK；2.新增LLK侧面纵筋“N”打头时的支座锚固要求；3.剪力墙拉筋“双向”更名为“矩形”布置；4.新增一级抗震剪力墙水平施工缝附加竖向插筋的设计要求；5.修改剪力墙水平分布筋转角墙（三）搭接；6.新增剪力墙翼墙（三）节点；7.新增剪力墙端柱端部墙（二）节点；8.新增剪力墙约束边缘翼墙（二）节点；9.新增构造边缘翼墙、构造边缘暗柱、构造边缘转角墙等节点；10.修改剪力墙竖向钢筋构造部分节点露出长度≥0；11.修改双洞口连梁中间支座箍筋配置；12.新增剪力墙连梁LLK纵向钢筋、箍筋加密区构造；13.修改＞300≤800剪力墙洞口补墙筋构造节点七、梁1.新增楼层框架扁梁,代号KBL；2.新增框架扁梁中柱节点（一）（二）、扁梁箍筋构造；3.新增托柱转换梁，代号TZL；4.新增框支梁、转换柱配筋构造；5.新增托柱转换梁托住位置箍筋加密构造；6.取消原11G图集“非抗震楼层框架梁纵向钢筋构造”；7.新增非框架梁端支座下部纵筋弯锚构造做法；8.取消非框架梁中间支座纵向钢筋连续通过的构造；9.修改竖向折梁钢筋构造（一）弯折由10d改为20d；10.新增上柱小于下柱截面尺寸时，梁上下部钢筋锚固长度起算位置；11.新增KL、WKL中间支座节点0.5HC+5d要求；12.新增井字梁JZg配筋构造；八、板1.新增板在端部支座的锚固构造节点；2.新增悬挑板阴角附加筋；3.新增局部升降板构造下部纵筋≥h，且≥150；4.新增板柱柱顶纵向钢筋构造节点（一）（二）九、锚固搭接1.取消利用基本锚固修正系数计算la、lae的计算过程；2.新增受拉钢筋锚固长度la、抗震锚固长度laE,搭接长度Ll、LlE查询表和注释。
第二章新旧平法对比解析（16G101-1）总则和一般构造小结：1、平法依据变化，参照的规范是近年新修订的版本。
2、新增《中国地震动参数区划图》依据，全国基本没有不设防地区，设防区都需要按抗震考虑。
3、平法图集仅是工程建设行业的标准设计，不是强制规范；规范的修订和图集的修订不可能同步，在这个窗口期有不符情况，以规范或标准为准。
工程技术人员使用时要加以注意。
小结：图集中取消非抗震框架柱和非抗震框架梁的原因是新的“中国地震动参数区划图”标准中基本地震动峰值加速度小于0.05g的分区不再出现，表示在我国范围内消除了不设防区；只要在中华人民共和国境内设计建造房屋，都必须要考虑抗震设防的要求。
小结：1、本图集制图规则楼板部分不适用于砌体结构。
小结：1、嵌固部位不在地下室顶板，地下室顶板需要考虑嵌固作用时需要注明。
2、影响纵筋的连接部位，箍筋的加密范围。
小结：1、11G月16G基本锚固lab、labe相同，16G非抗震和抗震拆成2个表。
2、16G没有给出修改系数和计算规则。
后面直接给出了锚固搭接表。
3、11G中的换算关系：la=lab*ζa laE=ζaE*la llE=ζl* laE ll=ζl*la （换算起来比较繁琐，取值等方式容易起误差）。
小结：1、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。
小结：1、16中注释原11中的第8条无，不受影响。
小结：1、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。
2、C20混凝土没有大于25的锚固长度，大与25的数据与以前13g变化较大。
小结：1、非框架梁以及不考虑抗震的构件，箍筋及拉筋弯钩平直段依然为5*d。
2、剪力墙拉筋构造新增90°和135°组合，更符合实际施工需要。
3、注释原1和3合并为现在的1。
第三章新旧平法对比解析（16G101-1）柱部分一、平法制图规则和标准构造详图小结：1、上部嵌固部位注写，新增3种场景的说明。
2、框架柱嵌固部位为基础顶面时，无需注明。
11G中要求由设计注明。
3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
小结：1、转换柱编号代替旧图集框支柱。
小结：1、对应采用非对称配筋的矩形截面柱，必须每侧均注写中部筋。
2、11G中没有对非对称配筋的注写要求，16G新增注写要求。
小结：1、上部结构嵌固部位的实际图纸说明。
2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
二、KZ纵向钢筋连接构造小结：1、“同一连接区段”与“同一截面”区别？（严格来讲是有区别的）。
2、与纵向钢筋的连接接头说法保持一致“同一连接区段内”。
三、地下一层增加钢筋在嵌固部位的锚固构造小结：1、虚线部分表示弯折既可以内侧、也可以外侧弯折。
2、原“基础底面”，修订为“基础顶面”。
四、梁上柱LZ纵筋构造小结：1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化。
2、16G要求伸至梁底且≥20d,弯折长度15d。
五、KZ、QZ、LZ箍筋加密区范围小结：1、注4修改无梁且无板连接时，箍筋加密范围的Hn取值。
2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋（不是只设置两道柱箍筋就可以了）。
六、关于“非抗震KZ纵向钢筋连接构造”小结：1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。
七、KZ边柱和角柱柱顶纵向钢筋构造18小结：1、节点①：11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置；2、节点⑤：11G无且伸至梁底的要求。
八、柱变截面位置纵向钢筋构造小结：1、16G要求连续通过的纵筋，变截面处弯折位置楼面往下50mm。
九、KZ边柱、角柱柱顶等截面伸出时纵向钢筋构造小结：1、框架边角柱柱顶等截面伸出时，伸出长度自梁顶算起≥laE时，柱纵筋伸到柱顶截断，伸出长度自顶梁算起＜laE时，柱外侧纵筋伸到柱顶弯折15d,内侧纵筋伸至柱外侧纵筋内侧12d。
2、梁上部钢筋，伸至对边弯折≥15d.梁下部纵筋按P85页屋面框架梁纵向钢筋构造。
3、当柱顶伸出屋面的截面发生变化时，需另行设计。
十、柱平法制图规则和标准构造详图小结：1、表达方式发生变化，“取大值”表达明确。
第四章新旧平法对比解析（16G101-1）剪力墙部分一、剪力墙平法制图规则和标准构造详图小结：1、跨高比不小于5的连梁按框架梁设计时，代号为LLK。
2、注写规则同框架梁。
小结：1、约束边缘构件阴影区和非阴影区钢筋注写方式。
小结：1、拉筋布置节点图名称变化变化双向布置改为矩形布置。
小结：1、对跨高比不小于5的连梁,侧面纵筋配置要求及支座内锚固依据，注写规则依据。
小结：1、一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求。
小结：1、LLK图纸配筋实例（注写同框架梁）。
二、剪力墙水平分布钢筋构造小结：1、端部无暗柱时剪力墙水平钢筋端部做法，16G合并为一个节点。
2、端部有暗柱时剪力墙水平分布钢筋端部做法，要求水平分布钢筋紧贴角筋内侧弯折。
3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法。
小结：1、转角墙节点三，剪力墙外侧水平钢筋搭接长度变化(16G单向弯折满足0.8laE)。
2、注：水平分布筋、竖向分布筋构造要求。
小结：1、端柱翼墙，新增对翼墙内侧水平钢筋端柱内的构造要求；贯通或分别锚固于端柱内（直锚长度≥laE）。
小结：1、新增3个翼墙节点：▶翼墙暗柱等截面。
▶翼墙变截面，水平钢筋断开做法。
▶翼墙变截面，水平钢筋连续通过做法。
小结：1、新增剪力墙水平筋端柱端部墙节点（二），端柱与剪力墙一侧平齐时：外侧和内侧纵筋弯折15d。
三、剪力墙竖向钢筋构造1、剪力墙竖向钢筋采用绑扎搭接时，下部钢筋的露出长度取消≥0的要求。
小结：1、新增抗震缝处墙局部构造节点。
