海康威视50米红外摄像机技术参数型号型号海康威视50米红外摄像机名称700TVL 1/3" CCD红外防水筒型摄像机摄像机传感器类型1/3" SONY EXVIEW HAD CCD II信号系统PAL/NTSC有效像素PAL:976(水平)×582(垂直)NTSC:976(水平)×494(垂直)最低照度0.001Lux @ (F1.2,AGC ON),0 Lux with IR0.0014Lux @ (F1.4,AGC ON),0 Lux withIR快门1/50（1/60）秒至1/100,000秒镜头*********(16mm可选)水平视场角：13.5°(25mm)镜头接口类型CS接口日夜转换模式电子彩转黑水平解析度700TVL同步方式内同步视频输出1Vp-p Composite Output（75Ω/BNC）信噪比大于62dB一般规范工作温度和湿度-30℃~60℃,湿度小于90%(无凝结) 电源供应AC24V±10%功耗15W防护等级IP66红外照射距离100-110米尺寸(mm) 116.8×97.3×255.1重量2500g主要特性•采用高性能SONY CCD•分辨率高,600TVL,图像清晰、细腻•低照度,0.1Lux @ (F1.2,AGC ON),0 LUX with IR•支持自动彩转黑功能,实现昼夜监控•符合IP66级防水设计,可靠性高海康威视30米红外摄像机技术参数型号型号海康威视30米红外摄像机名称600TVL 1/3" CCD红外防水枪型摄像机摄像机传感器类型1/3" SONY Super HAD CCD II信号系统PAL/NTSC有效像素PAL:752（水平）×582（垂直）NTSC:768（水平）×494（垂直）最低照度0.1Lux @ (F1.2，AGC ON)，0 LUX with IR0.2Lux @ (F1.8，AGC ON)，0 LUX with IR快门1/50（1/60）秒至1/100,000秒镜头*********(3.6mm,6mm,8mm,16mm可选),水平视场角:22.72°(12mm)镜头接口类型M12日夜转换模式电子彩转黑水平解析度600TVL同步方式内同步视频输出1Vp-p Composite Output（75Ω/BNC）信噪比大于52 dB一般规范工作温度和湿度—10℃~60℃，湿度小于90%（无凝结）电源供应DC12V±10%功耗6W MAX防护等级IP66红外照射距离30-40米尺寸(mm)86.5×83×165.5重量1000g主要特性采用高性能SONY CCD•分辨率高,600TVL,图像清晰、细腻•低照度,0.1Lux @ (F1.2,AGC ON),0 LUX with IR•支持自动彩转黑功能,实现昼夜监控•符合IP66级防水设计,可靠性高海康威视高清D1录像机参数视音频输入模拟视频输入16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应音频输入16路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）视音频输出CVBS输出2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704*576、NTSC制式704*480VGA输出1路,分辨率：1024*768/60Hz，1024*768/70Hz，1280*1024/60Hz HDMI输出1路，分辨率：1024*768/60Hz，1280*1024/60Hz，1920*1080/60Hz音频输出2路，BNC接口（线性电平，阻抗：600Ω）视音频编码参数视频压缩标准H.264视频编码分辨率4CIF/DCIF/2CIF/CIF/QCIF视频帧率PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒视频码率32Kbps-2048Kbps，可自定义，最大6144Kbps码流类型复合流/视频流音频压缩标准OggVorbis音频码率16kbps双码流支持同步回放最多支持16路硬盘驱动器类型8个SATA接口最大容量每个接口支持容量大于2TB的硬盘外部接口语音对讲输入2个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ45 10M/100M/1000M自适应以太网口串行接口1个，标准RS-485串行接口；1个，标准RS-232串行接口；1个，键盘485串口USB接口3个，USB 2.0报警输入16路报警输出4路其他电源AC220V，47--63 HZ功耗≤70W工作温度-10℃--＋55℃工作湿度10％--90％机箱19英寸标准2U机箱尺寸445mm（宽）×470mm（深）×90mm（高）重量（不含硬盘）≤8Kg海康威视红外高速云台参数主要特性红外功能：• 最低照度0Lux• 采用高效红外阵列，低功耗，照射距离达80m• 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态• 内置热处理装置，降低球机内腔温度，防止球机内罩起雾• 恒流电路设计，红外灯寿命达3万小时系统功能：• 采用1/4"索尼高性能CCD, 图像清晰• 精密电机驱动, 反应灵敏, 运转平稳, 精度偏差少于0.1度, 在任何速度下图像无抖动• 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别• 支持三维智能定位功能, 配合DVR和客户端软件可实现点击跟踪和放大• 支持多语言菜单及操作提示功能, 用户界面友好• 支持数据断电不丢失• 支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态• 支持光纤模块接入• 支持内置温度感应器, 可显示机内温度• 支持防雷、防浪涌、防突波功能• 室外球达到IP66防护等级• 支持RS-485线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以文字形式显示在视频画面上• 支持曼码协议及线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以特殊字符形式显示在视频画面上• 支持定时启动预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能• 支持密码保护功能, 防止被人恶意修改球机菜单参数• 支持球机标题功能, 可在视频画面叠加中、英文字符• 支持区域扫描和显示, 球机在设定的区域设定的时间内没收到控制命令就执行区域扫描, 并显示区域名称机芯功能：• 支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能, 宽动态功能可选• 可设置多达24块隐私屏蔽区域, 位置、大小可调整, 画面内可同时有8块区域被屏蔽云台功能：• 水平方向360°连续旋转, 垂直方向-10°-90°, 支持自动翻转, 无监视盲区• 水平预置点速度最高可达240°/s, 垂直预置点速度最高可达200°/s• 水平键控速度为0.1°~160°/s, 垂直键控速度为0.1°~120°/s• 支持256个预置位, 并具有预置点视频冻结功能• 支持8条巡航扫描, 每条可添加32个预置点• 支持4条花样扫描, 总记录时间大于10分钟• 支持比例变倍功能, 旋转速度可以根据镜头变倍倍数自动调整• 支持守望功能, 预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)• 支持报警功能, 内置7路报警输入(优先级可调)和2路报警输出, 支持报警联动, 可在报警后触发报警输出/·调用预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描应用场景可广泛应用于需要大范围高速监控的无光和光线较弱的场所, 如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。

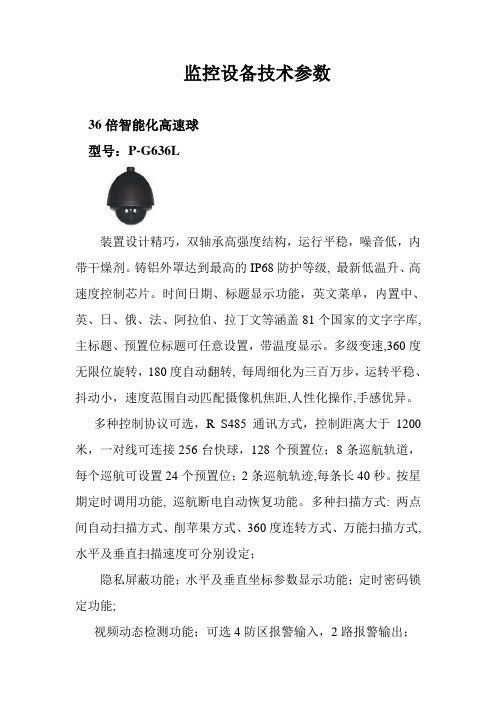

监控设备技术参数36倍智能化高速球型号：P-G636L装置设计精巧，双轴承高强度结构，运行平稳，噪音低，内带干燥剂。
铸铝外罩达到最高的IP68防护等级, 最新低温升、高速度控制芯片。
时间日期、标题显示功能，英文菜单，内置中、英、日、俄、法、阿拉伯、拉丁文等涵盖81个国家的文字字库, 主标题、预置位标题可任意设置，带温度显示。
多级变速,360度无限位旋转，180度自动翻转, 每周细化为三百万步，运转平稳、抖动小，速度范围自动匹配摄像机焦距,人性化操作,手感优异。
多种控制协议可选，R S485通讯方式，控制距离大于1200米，一对线可连接256台快球，128个预置位；8条巡航轨道，每个巡航可设置24个预置位；2条巡航轨迹,每条长40秒。
按星期定时调用功能, 巡航断电自动恢复功能。
多种扫描方式: 两点间自动扫描方式、削苹果方式、360度连转方式、万能扫描方式,水平及垂直扫描速度可分别设定；隐私屏蔽功能；水平及垂直坐标参数显示功能；定时密码锁定功能;视频动态检测功能；可选4防区报警输入，2路报警输出；抗高压雷击，视频及通信口耐长时间高压功能；高可靠导电环设计；多种安装方式，铸铝外罩带风扇及加热，自动控制温度；具有CE FCC ROSH IP68 ISO9001 公安部认证等多项认证报告。
成像1/4″彩色/黑白CCD制式PAL视频输出1Vp-p信噪比>50dB光学变倍36X 3.4-122.4mm水平视角 2.22°- 58° 1.7°- 57.8°光圈F1.4-3.7 F1.6-4.5数字变焦16X分辨率大于540TVL B＆W照度0.05LUX/F1.6/50IRE/B＆W 1LUX/F1.6/50 IRE COLOR最低照度0.1Lux(1/2S COLOR) 0.01Lux(1/3s B/W)隐私遮挡8块（视机芯定）宽动态开/关可选（视机芯定）预置点速度320°/S波特率1200/2400/4800/9600通讯协议AD PELCO-D PELCO-P PHILIPS VICONSAMSUNG DS 行业标准协议etc.通讯端口RS485 1200米预置点128个巡航8条每条24个预置点，速度、停留时间可分别设定轨迹2条，每条时长40秒摆动动作360°转，水平加上下转，二点、四点间任意转，正反向、速度任意定组合运动2条，预置点、巡航、轨迹任意组合，速度、停留时间可分别设定定时动作按星期定时调用预置点、巡航、轨迹、组合动作、彩转黑、黑转彩、跟踪，每天可设4个时间段驻停设置设定停留1-99分钟，自动调用预置点、巡航、轨迹、组合动作、旋转上电动作设定调用断电前动作、预置点、巡航、轨迹、组合动作、旋转、跟踪字符显示时间日期、标题、坐标、温湿度显示功能，开机信息，运动信息提示风扇控制可设定上、下限温度自动控制或手动控制报警4个输入口，可扩充到8个或16个输入口，一组常开、一组常闭共二组输出, 触点容量:0.5A/24V报警恢复0-99 分动态侦测响应可设置的预置点曝光模式自动/亮度优先/快门优先/光圈优先/手动增益/慢快门可调图像效果艺术、黑白、镜像、冻结、防抖动电源AC24V 0.3A室外罩加热功率AC24V 1A。
球形摄像机技术参数批复编号:购管字[2014]10838球型摄像机（含支架、电源）图像传感器：1/3" Interline Transfer Exview HAD-Ⅱ CCD有效像素：PAL:976(H)×582(V)NTSC:976(H)×494(V)水平解析度：700TVL（彩色） 750TVL（黑白）信号系统：PAL / NTSC最低照度：0.02Lux/（F1.6，AGC ON),0.0008Lux /（F1.6，AGC ON,感光度×256)（彩色）；0.002Lux/（F1.6，AGC ON),0.00008Lux /（F1.6，AGC ON,感光度×256)（黑白）白平衡：自动 / 一次白平衡 / 自动跟踪白平衡 / 室内 / 室外增益控制：自动 / 手动信噪比：大于50dB数字降噪3D降噪：高/中/低/关背光补偿：开 / 关数字宽动态：128倍（开/关）电子快门：PAL:1/3-1/10,000sNTSC:1/4-1/10,000s日夜模式：滤光片彩转黑数字变倍：16倍隐私遮蔽：最多8块区域, 同时最多有8块区域在同一个画面聚焦模式：自动 / 半自动 / 手动焦距：4mm - 92mm, 23倍 3.3mm - 119mm, 36倍变倍速度：大约4秒(光学, 广角-望远) 大约4.4秒(光学, 广角-望远)水平视角：57.58-3.12度(广角-望远) 57.1-1.7度(广角-望远)近摄距：10-1500mm(广角-望远)光圈数：F1.6-F3.7 F1.4-F4.2水平范围：360°连续旋转水平速度：水平键控速度：0.1°-300°/s,速度可设水平预置点速度：540°/s垂直范围：-5°-185° (自动翻转)垂直速度：垂直键控速度：0.1°-240°/s,速度可设垂直预置点速度：400°/s比例变倍：支持预置点个数：256个巡航扫描：8条, 每条可添加32个预置点花样扫描：4条, 总记录时间至少10分钟断电记忆：支持守望功能：预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描方位信息显示：开 / 关预置点视频冻结：支持密码保护：支持区域扫描：显示支持球机标题：支持指南针功能：支持, 正北方可设定时任务：预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描RS-485线路故障诊断：支持曼码支持及故障诊断：支持智能运动跟踪：支持模拟视频输出：1.0V[p-p] / 75Ω, PAL或NTSC, BNC头报警输入：2路（7路可选），优先级可调报警输出：2路, 支持报警联动报警联动：预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描 / 开关量输出RS485控制接口：采用半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议菜单：中、英文电源：AC24V工作温度和湿度-30℃-65℃，湿度小于90%。
高速球摄像机设置与调试
我想大家在大街上都看到过一些球形的摄像头，那些摄像头是普通的一些摄像头，那么今天小编为大家介绍一下高速球摄像头，欢迎大家阅读！
首先我们要知道高速球摄像机是怎样安装的?高速球摄像机在摄像安装之前是有一定的规范的，否则的话它的信号会互相的干扰，这样的话会在突发情况是难以将一些信号传递回来，会造成很大的失误，而在安装高速球摄像机的时候应该在外部才去防雷措施，这样的话它只在哪一个天气状况都可以进行很好的运行。
其次我们来看一下它设备的设置方式，因为高速摄像头设备是通过微拨开关设置来识别，因此必须设置正确的地址代码，这样的话才能确保高速摄像头的正常工作，一般来说，我们的高速摄像头是有很多种兼容的协议的，而不同的协议也是它可以独自去适应各种地方的需求，所以也不需要我们去单独设置，我们在设置的时候只需要将它设置成自动连接就可以了，还要认识到位移是用来设置高速摄像头的地址信息，还是y2是设置通信线的，有其他一些接口的设置，所以大家一定要清楚各个协调的设置功能。
最后我们要知道每款高速摄像头在设置完成之后，还需要进行单独的调试，为什么要进行单独的调试，这样能减少全系统调试的负担，在调试的时候我们要注意看，高速摄像头的输出图像与转动等一些功能，如果功能是好的，那么说明安装完毕设置成功，但是这个还得需要时间去检验，一般来说，检验的周期是一个定数，由于高速摄像头的质量不一样，所以检验的周期长短也不一样，这个需要具体问题具体对待了，但是检验是必须的。
关于高速摄像机的设置小编就介绍到这里，从安装调试设置再到调试这一系列过程，每一个过程都需要我们的人，去精心的去设置，必要的时候还需要*人员去进行设置安装，这样可以保*它的工作效率。
高速球型防爆摄像机功能介绍ZTSQ-Ex以下是高速球型防爆摄像机功能介绍ZTSQ-Ex的详细介绍，包括高速球型防爆摄像机功能介绍ZTSQ-Ex的厂家、生产厂家、批发、价格、报价、型号、产品选型、售后服务、产品特征、技术参数、品质保证、产品图片、原产地、产品品牌、销售范围、安装方法等信息。
深圳市中天防爆科技有限公司的6大承诺1、安全承诺：设计、生产、包装等各环节100%按国家标准执行，产品零隐患。
2、材料承诺：生产所选用的材料与报价表中100%一致，假一罚二。
3、差价承诺：在购买后1个月内，如发现同品质产品价格低于本公司，则二倍差价赔偿。
4、交期承诺：如逾期不交货，每日按总价的3‰赔偿误工费。
5、质保承诺：产品出售后，1个月包退、3个月包换、12个月包修，终身维护。
6、服务承诺：一周7*24小时快速响应，免费咨询、零等待。
产品特征A.材质为304不锈钢、抗腐蚀，外观优美。
B.云台采用优质电机，发热量小，低速运转不抖动，转速随景深自动调整。
C.多种供电模式(AC220V/AC12V-24V/DC12V-36V)供选择。
D.多种摄像机(如索尼、日立、三星、海康等系列，LG923/927、CNB22倍/27倍)供选配。
E.内置OSD菜单，界面友好，容易操作。
F.自动运行记忆，防掉电丢失，手工操作后恢复自动运行。
G.内置防雷保护，防雷击，防浪涌。
H.低温环境开机保护，内置加热功能，可在低温环境下正常运行。
I.透明球罩使用聚碳酸酯复合航空材料，具有足够的强度和优良的耐腐蚀性。
产品描述产品结构设计完全符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2010《爆炸性气体环境用防爆电气设备第2部分:隔爆型“d”》的规定。
适用于具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸汽与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所，如石油、化工、矿井、军工、医药、油库、轮船、钻井平台、加油站、花炮生产、粮食加工储存等，达到监控现场的目的。
监控摄像机镜头的选择和主要参数摄像机镜头是视频监视系统的最关键设备, 它的质量 (指标优势直接影响摄像机的整机指标, 因此, 摄像机镜头的选择是否恰当既关系到系统质量,又关系到工程造价。
镜头相当于人眼的晶状体,如果没有晶状体,人眼看不到任何物体; 如果没有镜头,那么摄像头所输出的图像;就是白茫茫的一片,没有清晰的图像输出,这与我们家用摄像机和照相机的原理是一致的。
当人眼的肌肉无法将晶状体拉伸至正常位置时, 也就是人们常说的近视眼, 眼前的景物就变得模糊不清; 摄像头与镜头的配合也有类似现象,当图像变得不清楚时,可以调整摄像头的后焦点,改变 CCD 芯片与镜头基准面的距离 (相当于调整人眼晶状体的位置 , 可以将模糊的图像变得清晰。
由此可见, 镜头在闭路监控系统中的作用是非常重要的。
工程设计人员和施工人员都要经常与镜头打交道:设计人员要根据物距、成像大小计算镜头焦距, 施工人员经常进行现场调试, 其中一部分就是把镜头调整到最佳状态。
一、镜头的分类按外形功能分、按尺寸大小分、按光圈分、按变焦类型分、按焦距长矩分:*球面镜头1”25mm 自动光圈电动变焦、长焦距镜头女非球面镜头1 /2”3mm 手动光圈手动变焦标准镜头*针孔镜头1/3” 8. 5mm 固定光圈固定焦距广角镜头*鱼眼镜头2/3”17mm(1以镜头安装分类所有的摄象机镜头均是螺纹口的, CCD 摄象机的镜头安装有两种工业标准,即C 安装座和 CS 安装座。
两者螺纹部分相同,但两者从镜头到感光表面的距离不同。
C 安装座:从镜头安装基准面到焦点的距离是 17. 526mm 。
C S安装座:特种 C 安装,此时应将摄象机前部的垫圈取下再安装镜头。
其镜头安装基准面到焦点的距离是 12. 5mm 。
如果要将一个 C 安装座镜头安装到一个 C S 安装座摄象机上时, 则需要使用镜头转换器。
(2以摄象机镜头规格分类摄像机镜头规格应视摄象机的 C C D尺寸而定,两者应相对应。

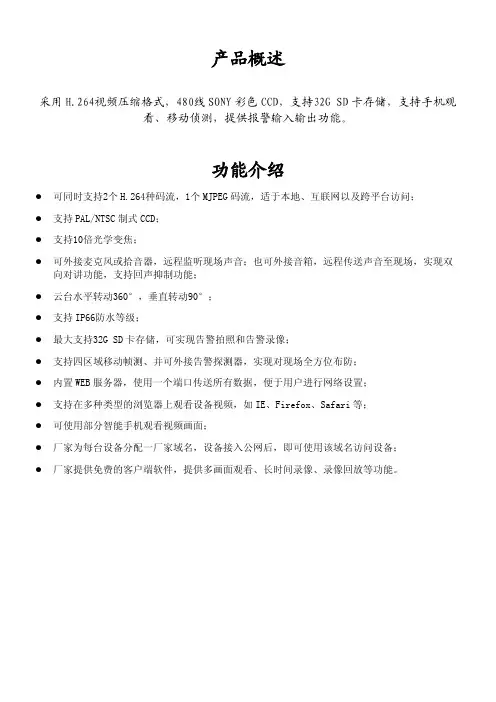

产品概述
采用H.264视频压缩格式，480线SONY彩色CCD，支持32G SD卡存储，支持手机观
看、移动侦测，提供报警输入输出功能。
功能介绍
●可同时支持2个H.264种码流，1个MJPEG码流，适于本地、互联网以及跨平台访问；
●支持PAL/NTSC制式CCD；
●支持10倍光学变焦；
●可外接麦克风或拾音器，远程监听现场声音；也可外接音箱，远程传送声音至现场，实现双
向对讲功能，支持回声抑制功能；
●云台水平转动360°，垂直转动90°；
●支持IP66防水等级；
●最大支持32G SD卡存储，可实现告警拍照和告警录像；
●支持四区域移动帧测、并可外接告警探测器，实现对现场全方位布防；
●内置WEB服务器，使用一个端口传送所有数据，便于用户进行网络设置；
●支持在多种类型的浏览器上观看设备视频，如IE、Firefox、Safari等；
●可使用部分智能手机观看视频画面；
●厂家为每台设备分配一厂家域名，设备接入公网后，即可使用该域名访问设备；
●厂家提供免费的客户端软件，提供多画面观看、长时间录像、录像回放等功能。
技术参数。

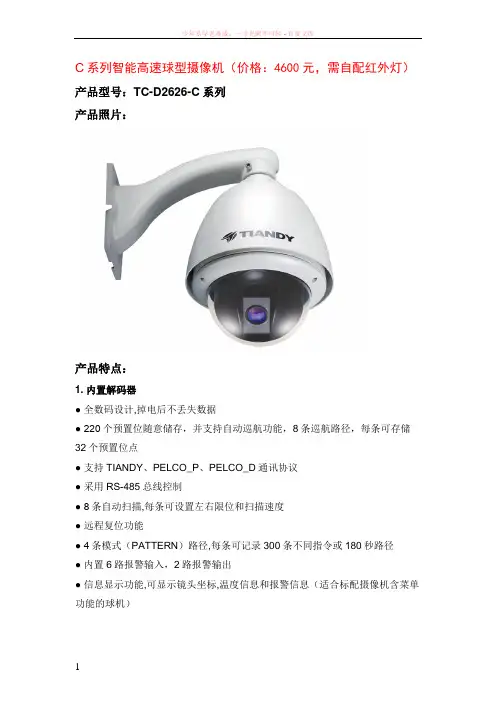

C系列智能高速球型摄像机（价格：4600元，需自配红外灯）产品型号：TC-D2626-C系列产品照片：产品特点：1. 内置解码器● 全数码设计,掉电后不丢失数据● 220个预置位随意储存，并支持自动巡航功能，8条巡航路径，每条可存储32个预置位点● 支持TIANDY、PELCO_P、PELCO_D通讯协议● 采用RS-485总线控制● 8条自动扫描,每条可设置左右限位和扫描速度● 远程复位功能● 4条模式（PATTERN）路径,每条可记录300条不同指令或180秒路径● 内置6路报警输入，2路报警输出● 信息显示功能,可显示镜头坐标,温度信息和报警信息（适合标配摄像机含菜单功能的球机）● 看守功能, 可设置球机空闲一段时间后自动运行预置位、自动扫描、自动巡航、模式路径等功能● 报警联动功能,报警可联动两路开关量输出,可设置报警信号联动预置位、自动扫描、自动巡航、模式路径等功能● 3D定位功能,能实现对可疑目标的快速锁定和跟踪.2. 集成万向变速云台● 精密步进电机驱动,运转平稳,反应灵敏,定位准确● 精巧的机械驱动装置,支持水平360°连续旋转,无监视肓区● 垂直90°旋转，具备自动翻转功能● 采用经典双轴结构，进口轴承● 采用进口内置钢丝皮带，精度高、寿命长● 无级变速，人性化变焦/速度自动匹配技术● 手动速度：0.01°～500°/秒，巡航最高速500°/秒3. 全天候室外设计(室外型球机)● 内置加热器，传感器智能控制● 内置散热风扇，可工作在60°C高温条件下● 球体外壳采用全铸铝材质，双层外壳，坚固耐用● 防护等级达到IP66标准● 内置过压过流保护电路● 内置3000V防雷、防浪涌和防突波保护电源AC24V±10%功率室内型：15W 室外型：50W手动速度0.01°～500°（无级变速）预置位最大速度500°/s预置位精度±0.07°水平旋转角度360°连续旋转垂直旋转角度90°自动翻转解码器内置同步方式内同步预置位220个自动扫描路径8条自动巡航轨迹8条花样扫描路径4条，学习180秒路径或300条指令3D定位支持看守位看守联动预置位、扫描、巡航、模式路径等电机混合式高精度步进电机焦距转速自动匹配功能控制速度根据焦距的长短自动调节控制方式RS-485支持协议TIANDY、PELCO-P、PELCO-D通信波特率2400/4800/9600BPS加热器加热器自动启动（室外型）报警功能支持6路输入2路输出，报警联动功能防护等级IP66（室外型）环境温度室内型：（0℃～+50℃）室外型：（-35℃～+60℃）环境湿度0～95%(无冷凝)型号TC－D2618-CNX TC－D2618-CX TC－D2626-CX TC－D2636-CX图像传感器1/4inch Super HADCCD 1/4inch EXview HAD CCD有效像素44万像素水平解析度480TVL镜头18倍光学变焦，F4.1mm～73.8mm26倍光学变焦，F3.5mm～91.0mm36倍光学变焦，F3.4mm～122.4mm数字变焦12倍（216倍变焦）12倍（312倍变焦）12倍（432倍变焦）视角（水平方向）48°(广角端) 至2.8°(远端) 54.2°(广角端) 至2.2°(远端)57.8°(广角端) 至1.7°(远端)最低照度 1.0Lux 0.7 Lux / 0.01 Lux 1.0 Lux / 0.01 Lux 1.4 Lux / 0.01 Lux 视频输出VBS:1.0Vp-p(负极同步)信噪≥50 dB电子快门1/50 ~1/10000s 1/1 ~1/10000s背光补偿开/关聚焦系统自动/一键式自动/手动摄像机功耗DC12V 2.5W DC12V 3.3W DC12V 4.0W 尺寸图壁装式尺寸图吊装式尺寸图吸顶式尺寸图嵌入式尺寸图规格有所改变时,恕不另行通知。

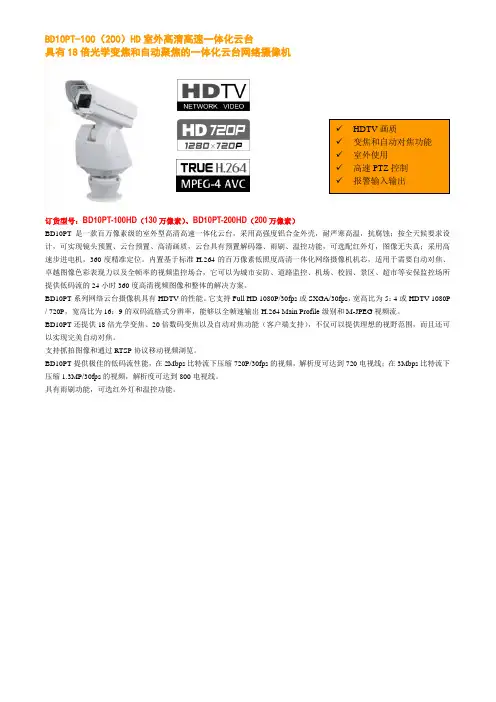

BD10PT-100（200）HD 室外高清高速一体化云台具有18倍光学变焦和自动聚焦的一体化云台网络摄像机订货型号：BD10PT-100HD （130万像素）、BD10PT-200HD （200万像素） BD10PT 是一款百万像素级的室外型高清高速一体化云台，采用高强度铝合金外壳，耐严寒高温，抗腐蚀；按全天候要求设计，可实现镜头预置、云台预置、高清画质，云台具有预置解码器、雨刷、温控功能，可选配红外灯，图像无失真；采用高速步进电机，360度精准定位。
内置基于标准H.264的百万像素低照度高清一体化网络摄像机机芯，适用于需要自动对焦、卓越图像色彩表现力以及全帧率的视频监控场合，它可以为城市安防、道路监控、机场、校园、景区、超市等安保监控场所提供低码流的24小时360度高清视频图像和整体的解决方案。
BD10PT 系列网络云台摄像机具有HDTV 的性能。
它支持Full HD 1080P/30fps 或SXGA/30fps ，宽高比为5：4或HDTV 1080P / 720P ，宽高比为16：9的双码流格式分辨率，能够以全帧速输出H.264 Main Profile 级别和M-JPEG 视频流。
BD10PT 还提供18倍光学变焦、20倍数码变焦以及自动对焦功能（客户端支持），不仅可以提供理想的视野范围，而且还可以实现完美自动对焦。
支持抓拍图像和通过RTSP 协议移动视频浏览。
BD10PT 提供极佳的低码流性能，在2Mbps 比特流下压缩720P/30fps 的视频，解析度可达到720电视线；在3Mbps 比特流下压缩1.3MP/30fps 的视频，解析度可达到800电视线。
具有雨刷功能，可选红外灯和温控功能。
产品外观与规格设计如有变更，恕不另行通知，请以实物为准。
网络高速球使用手册目录安全注意事项3一、技术指标31.1 高速球技术参数 41.2网络技术参数 4二、性能特点5球机性能： 5 网络性能： 6三、设备安装及网络连接63.1壁挂式、吊装式高速球安装方式、外形尺寸： 63.2 安装准备73.3 壁挂式高速球安装83.4 吊装式高速球安装93.5 主要接口103.6 网络连接方法11 网络连接示意图113.7 通电11四、球机的功能设置124.1 高速球波特率、协议设置124.2 高速球功能设置表13安全注意事项1.运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。
2.本产品为吊装在天花板顶部或安装在墙壁上的设计，不可将本产品颠倒安装；对机芯要轻拿轻放，勿用力挤压各结构部件，否则可能引起机械故障，影响球机整体性能。
球机透明罩属于高级光学产品，避免用手直接触摸，以免透明罩划伤，影响图像质量。
3.请勿将任何异物或流体物质渗入机器中，以免损坏机器。
4.接线时必须遵守各项电气安全标准，使用本机自带的专用电源。
本产品RS-485及视频信号采用TVS级防雷击技术，可以有效防止500W以下功率的雷击、浪涌等各类脉冲信号对设备造成的损坏。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。
5.无论是使用中或非使用中，绝不可以使摄像机瞄准太阳或其它的光亮物体。
否则可能造成像机CCD永久受损。
6.本产品内部并无用户可自行维修的部件。
当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书查出故障，查不出原因则请专业人员维修。
有关维修工作，必须由我公司授权的维修人员进行。
、技术指标1.1高速球技术参数1.2网络技术参数二、性能特点球机性能：采用功能完善的高性能数字DSP设计，性能稳定.一体化集成设计，结构紧凑，可靠性高.精密步进电机驱动，运行平稳，定位准确.采用EEPRO数据存储方式，断电后存储数据不丢失.内置自动识另U SONY HITACHI、CANON LG、LG-LM SAMSUNGCTG CNB等品牌摄像机的机芯程序.可根据用户的需求添加其它摄像机程序.支持128个预置位的设置及调用，定位准确.支持四组巡航, 每组最多可存储16个预置位. 支持左右扫描, 低速, 中速, 高速三档可选.支持360o 扫描, 低速, 中速, 高速三档可选. 支持看守位功能.支持有线报警功能（4 路报警输入; 1 路报警输出）. 采用导电滑环设计, 水平360°无限制旋转, 无监视盲区. 支持云台自动翻转功能（垂直方向实现180°自动翻转连续监视）. 支持焦距比例控制功能（云台转速根据镜头变倍值自动调整）.支持摄像机OSD功能菜单的调用，设置.网络性能：1、标准MPEG-4视频压缩格式2、支持D1、CIF、QCIF三种视频格式3、内置Web Server ，全面支持IE 浏览器监视、配置和管理，操作简单、方便4、动态的码率控制，保证Internet 上音视频实时传输5、支持双向语音对讲6、支持移动侦测7、支持图像抓拍8、支持图像参数调整9、支持手机查看视频、设备安装及网络连接3.1壁挂式、吊装式高速球安装方式、外形尺寸：安装头安装方式及选配器件见下表:注：1.连接工作必须由技术人员或系统安装人员在符合当地规定条件下进行。
200万30倍中文大华高清红外一体化云台网络摄像机-红外灯200米DH-PTZ1182C-IRB-N大华DH-NVR0404DS-S200W中文中性红外高清网络智能高速球型摄像机SD6982A-HN大华200万像素高速网络红外球DH-SD6982A-HN 参数/型号 DH-SD6982A-HN 摄像机图像传感器 1/2.8"SONY CMOS 总像素约248万像素水平解析度≥1000TVL 视频制式P:1920*1080(25fps)，1280*720(25fps) N:1920*1080(30fps)，1280*720(30fps) 最低照度彩色：0.05Lux@F1.6黑白：0.005Lux@F1.6 0Lux（红外灯开启）增益控制自动/手动信噪比大于50dB 白平衡自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯宽动态支持数字降噪支持图像稳定支持电子快门 1/1 - 1/30000s 数字变倍 16x（最大320x）隐私保护开/关(同一画面可设置8块隐私区域,共可设置24块隐私区域) 日夜模式自动ICR滤光片彩转黑镜头焦距 4.7mm - 94.0mm 光学倍率 20倍光圈值 F1.6 - F3.5 视场角55.4°- 2.9° 功能红外灯控制自动/近灯/远灯/关闭红外灯距离≥100米旋转范围水平：0°～360°连续旋转垂直：-10°～90° 自动翻转180°后连续监视旋转速度键控:水平0.1°～160°/秒;垂直0.1°～120°/秒预置点：水平240°/秒;垂直200°/秒预置点 255个自动模式支持8条自动巡航、5条自动巡迹、5条自动线扫云台功能支持空闲动作，支持三维定位，支持人性化的焦距/速度自动匹配功能视频压缩 H.264/M-JPEG 图像分辨率主码流（1920*1080、1280*960、1280*720）辅码流（D1）音频压缩 G.711/PCM 语音对讲支持网络协议 TCP/IP,HTTP,DDNS,DHCP,NTP,PPPoE,FTP,SMTP,RTSP,RTP 多码流支持 SD卡支持用户管理最大支持6个用户,多级用户权限管理故障检测网络断开检测,IP冲突检测,编码器状态检测,存储卡状态检测,存储空间检测输入/输出模拟视频输出 1.0Vpp/75Ω,NTSC或PAL,BNC接口网络接口 1路10/100BaseT以太网，RJ45接口报警接口 2路输入/1路输出（标配）7路输入/2路输出（选配），报警时可联动预置点/自动巡航/自动巡迹/开关量输出控制接口 RS485，支持云台控制和在线升级一般规范电源 AC 24V/2.2A（±10%）（含红外控制电路）功耗 17W/ 35W（红外灯、加热器同时开启）工作环境温度-40~60℃；湿度＜90% 防护等级 IP66，4000V防雷、防浪涌和防突波保护，符合GB/T17626.5 4级标准产品尺寸Φ229.6(mm)×381(mm) 重量 7kg 可选支架DH-69FB;DH-65FD130W红外高清网络智能高速球型摄像机DH-SD6980-HN目录价：10000。
GL CW8700GL CW8700-系列室
外压力智能高速球型摄像机是集高清晰度彩色摄像机、万向变速云台和多功能解码器、万能字符发生器、CPU 处理器、存储芯片于一体的适合于室内外保安应用的高端摄像机。
内部充有氮气，密闭性好，适合用于潮湿多尘的环境下。
本系列摄像机可采用悬吊式安装方式以及壁挂式安装方式，配合专门的支架，使安装变得易如反掌。
-系列摄像机具有集成多协议、自由选择、波特率可调，360°无限位旋转、水平最快速度可达240°/s 等特性，是您的理想选择。
◆◆◆◆◆◆高强度铝合金上罩，耐高温、抗腐蚀。
全天候密封设计、防护等级达到IP67。
内部充注氮气，与外界环境隔绝。
四路报警输入、一路报警输出。
具有低压报警功能（可选）。
特别适合潮湿多尘等恶劣环境下使用。
产品描述
主要特点
选配件
使用场合技术规格
外观尺寸
GL
CW8700-系列室外压力智能高速球型摄像机是室内外保安应用的理想解决方案，它运行快
速、平稳、流畅，球体内充氮气，适合潮湿多尘
等恶劣环境下使用，可选择的安装支架有吊装支架和壁装支架。
MG-OS 系列摄像机适合应用于海边、大型货船、游船、水泥厂等潮湿多尘的监控环境。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 w 。
性能特点
1.OSD功能
内置中英文两种菜单；内置ABC、abc、123、拼音和字符5种输入法；
通过屏幕菜单设置、演示、运行、删除以下各项功能：预置位、巡航路径、花样扫描、左右扫描、隐私保护区域等
通过屏幕菜单设置摄像机的数字变倍、背光补偿和彩转黑等。
2.设计
内置解码板全数码设计掉电后不丢失数据；
交直流供电，自动确认供电方式，电压输入范围宽；
两级防雷技术有效提高球机的防雷击和抗干扰能力；
一体化集成设计可靠性高；内置自动恒温装置；
自动识别JCO、LG、SONY、HITACHI、CANON、CNB、三星、三星光电等等摄像机；
采用RS485控制，精密步进电机控制运转平稳，反应灵敏，定位准确。
3.传统功能
128个预置位随意存储；4条花样扫描路径；
4个巡视组；每个巡视路径可设置16个预置点；
支持水平360°连续旋转，无监视盲区；
垂直方向实现180°连续监视；
最高巡航速度350°/秒，64级变速；手动速度0.5°--200°/秒；
内置变焦镜头高灵敏度，高分辨率的一体化数字处理彩色摄像机；
自动聚焦；自动背光补偿；自动亮度控制；自动白平衡。
4路报警输入，支持常开、常闭报警； 1路报警输出，常闭输出。
技术参数
产品尺寸图。
附件：
室外高速监控球机主要配置及技术参数
采购要求
1、室外高速监控球机要求：摄像机为一体化智能高速球型彩转黑（日夜两用型）摄像机，分辨率：彩色≥460线、黑白≥570线，最低照度：彩色≤0.151x、黑白≤0.011x，光学变焦倍数≥18倍、摄像机机芯：sony、高速预制云台≥240度／秒、预置点≥64个，具有开放的兼容性控制协议。
品牌：英飞拓，型号：V1900，具有三年质保。
2、图像传输要求：监控点的图像要按模拟传输通道的方式（光纤传输）传送到相关公安监控系统。
3、电源与防雷要求：电源应有过流过压保护装置；重要监控点应配备备用电源UPS，供电时间不低于8小时；立杆、信号线、电源应具备接地防雷装置，联合接地电阻≤1Ω;安全保护接地电阻≤4Ω;防雷接地电阻≤4Ω。
4、该项目报价总价中应包含室外高速监控球机及全部附属设备费用、监控点光纤三年使用费用、工程施工及系统安装调试费用。
二〇〇八年三月七日。
