常用低压电器原理与结构低压电器是指电气设备工作电压不超过1000V的电器设备。
常用的低压电器有开关、插座、电源适配器、电磁阀等。
以下将介绍低压电器的原理与结构。
1.开关原理与结构：开关是控制电路的通断状态的电器元件。
通常包括导电触点、断电触点、弹簧机构、外壳等组成部分。
其原理是通过机械移动触点，使通路发生断开或闭合。
常用的开关有按钮开关、刀开关、微动开关等。
按钮开关通过按压按钮来控制开关的通断状态；刀开关通过旋转刀片来控制开关的通断状态；微动开关通过杠杆或者按压动作使开关产生瞬时的通断状态。
2.插座原理与结构：插座是连接电器设备与电源之间的接口设备，通常包括插孔、导电片、弹簧片、外壳等组成部分。
其原理是通过插头与插孔的配合，使电流能够传输到电器设备。
常用的插座有家用插座、工业插座、室外插座等。
家用插座常见的是三插孔插座，其中两插孔为供电，一插孔为地线，以保证电器设备的安全使用。
工业插座通常带有防水、防尘、防电弧等功能，以满足工业环境的需求。
3.电源适配器原理与结构：电源适配器是将电源的电能经过适配和变换，转化为适合电子设备使用的电能的电气设备。
其原理是通过变压器将交流电压转变为适合设备使用的低压直流电压。
电源适配器通常包括变压器、整流器、滤波器等组成部分。
变压器用于将输入的交流电压转换为输出的低压交流电压；整流器用于将低压交流电压转换为低压直流电压；滤波器用于过滤电源中的杂波和纹波。
4.电磁阀原理与结构：电磁阀是通过电磁力控制流体通断的电气设备。
其原理是通过电流通过线圈产生的磁场引起阀芯移动，从而控制阀门的通断状态。
电磁阀通常包括线圈、阀芯、阀体等组成部分。
线圈中通过电流产生的磁场引起阀芯移动，从而控制阀门的开启和关闭；阀体内有进出口，通过电磁阀的开启和关闭控制流体的通断。
以上是常用低压电器的原理与结构的简要介绍，低压电器在现代生活和工业中扮演着重要的角色，为人们的生产和生活提供了便利。
为了消除交流电磁铁产生的振动和噪声，在铁心的端面开一小槽，在槽内嵌入铜制短路环，如下图所示。
3 ．触头系统触头是电器的执行部分，起接通和分断电路的作用。
触头主要有两种结构形式：桥式触头和指形触头，具体如下图所示。
4．灭弧装置在大气中分断电路时，电场的存在使触头表面的大量电子溢出从而产生电弧。
电弧一经产生，就会产生大量热能。
电弧的存在既烧蚀触头金属表面，降低电器的使用寿命，又延长了电路的分断时间，所以必须迅速把电弧熄灭。
常用的灭弧方法：电动力灭弧、磁吹灭弧、金属栅片灭弧1-2 主令电器主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。
常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。
一、控制按钮控制按钮由按钮帽 1 、复位弹簧 2 、桥式触头 3 、4 、5 和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。
控制铵钮的种类很多，指示灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。
常见按钮的外形如下图所示：二、行程开关行程开关又称位置开关或限位开关。
它的作用与按钮相同，只是其触点的动作不是靠手动操作，而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。
行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的外形及结构如下图所示行程开关的结构示意图行程开关的型号含义和电气符号如下图所示。
(a) 型号含义(b) 电气符号行程开关的型号含义和电气符号三、接近开关前述行程开关和微动开关均属接触式行程开关，工作时均有挡块与推杆的机械碰撞和触点的机械分合，在动作频繁时，容易发生故障，工作可靠性较低。
近年来，随着电子器件的发展和控制装置的需要，一些非接触式的行程开关应运而生，这类产品的特点是，当挡块运动时，无须与开关的部件接触即可发出电信号，故以其使用寿命长、操作频率高、动作迅速可靠而得到了广泛的应用。
低压电气设备常识知识分享低压电器设备的基本常识一、低压电器的分类1、低压电器：用于额定电压为1200V或直流电压1500V及以下的电路中，低压电器用途十分广泛，品种繁多，产品结构种类各式各样，要紧起通断、爱护、操纵、调节等作用。
2、分类：依照低压电器在电气线路中所处的地位和作用，能够分为两大类。
（1）低压操纵电器：要紧用于电力拖动系统中，要紧有接触器、操纵继电器、启动器、主令电器、电阻器等。
（2）低压配电电器：要紧用于低压配电系统及动力设备中。
要紧有刀开关、熔断器、自动开关等。
另外，在特别环境和工作条件下使用的各类低压电器，常在基本系列产品的基础上举行派生，构成防爆电器、船舶电器、化工电器、高压电器等。
二、低压电器（一）刀开关1、用途：刀开关也称为隔离刀闸，是低压配电器中结构最简单，也是应用最广泛的电器，用于交流额定电压500V以下的配电设备中，起隔离电源的作用，因为它有明显的断开点和断合位置，能够保证检修人员的安全。
一般刀开关别能带负荷操作，装有灭弧罩的刀开关能够别频繁地接通和分断小负荷电路。
刀开关没有过电流爱护装置，使用时应与带有过电流爱护装置的电器串联使用，如熔断器、自动开关等。
2、分类：按极数分：单极、双极、三极；按操作方式分：直截了当手柄操作式、杠杆操作机构式、电动操作机构式；按灭弧结构分：别带灭弧罩、带灭弧罩；3、结构：刀开关基本由动触头、静触头、操作手柄、绝缘底板、接线柱组成。
操作时，推动手柄，使动触头紧紧插入静触头中，电路就被接通。
4、刀开关的安全使用；（1）刀开关的额定电压、额定电流应大于使用电压、电流；（2）安装时，静触头放在上面，接电源，动触头放在下面，接负载；（3）刀开关的拉、合应迅速举行，手柄要处在分合后的准确位置上；（4）刀开关的允许温升是55℃，假如发觉触头变群，应停运，举行维修。
（5）三相刀口拉合时，应保证同步。
灭弧罩要保持完好，杠杆机构动作灵便，各连接部位要可靠，底座清洁，以保持良好的绝缘。
第一节低压电器的基本知识低压电器是指：在交流电压小于1200V 直流电压小于1500V的电路中起通断，保护，控制或调节作用的电器。
常用的有：刀开关、熔断器、空气开关、按钮、接触器、热继电器、中间继电器、时间继电器、速度继电器等。
一、低压电器的分类1.按动作方式可分为：（1）手动电器--依靠外力直接操作来进行切换的电器，如刀开关、按钮开关等。
（2）自动电器--依靠指令或物理量变化而自动动作的电器，如接触器、继电器等。
2.按用途可分为：（1）低压控制电器--主要在低压配电系统及动力设备中起控制作用，如刀开关、低压断路器等。
（2）低压保护电器--主要在低压配电系统及动力设备中起保护作用，如熔断器、热继电器等。
二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。
1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。
图1.11 电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。
按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。
图1.12 交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。
1.桥式触头2.指式触头图1.13 触头的结构形式四、电弧和灭弧方法1.吹弧：利用气体或液体介质吹动电弧，使之拉长、冷却。
按照吹弧的方向，分纵吹和横吹。
2.拉弧：加快触头的分离速度，使电弧迅速拉长，表面积增大迅速冷却。
3.长弧割短弧4.多断口灭5.利用介质灭弧6.改善触头表面材料第二节开关电器一、刀开关（ＱＳ）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全。
刀开关的典型结构如图1-5，主要由静插座、触刀、操作手柄、绝缘底板组成。
低压电器的基本结构低压电器是指在接触电压不超过1000V的电气设备中使用的电器元件和装置，广泛应用于家庭、商业和工业领域。
本文将从基本结构的角度介绍低压电器的组成部分。
1. 控制元件控制元件是低压电器中重要的组成部分，用于控制电路的开关、保护和调节。
常见的控制元件包括开关、按钮、继电器、接触器等。
开关用于打开或关闭电路，按钮用于手动操作电路的启停，继电器和接触器则用于控制大功率电流的开关动作。
2. 保护元件保护元件用于保护电器设备和电路免受过载、短路和地漏电流等故障的损害。
常见的保护元件有熔断器、断路器、过载保护器等。
熔断器和断路器能够在电路发生过载或短路时自动切断电流，保护电器设备不受损坏；过载保护器则能够监测电路中的电流大小，当电流超过额定值时自动切断电路。
3. 信号元件信号元件用于提供电器设备工作状态的指示和报警信号。
常见的信号元件有指示灯、蜂鸣器、电流表、电压表等。
指示灯用于指示电器设备的工作状态，如开关是否打开、电源是否正常；蜂鸣器用于发出报警声音，提醒人们注意设备的异常情况；电流表和电压表则用于测量电路中的电流和电压数值。
4. 连接元件连接元件用于连接电器设备和电气线路，保证电流的传输和信号的传导。
常见的连接元件有插座、接线端子、连接器等。
插座用于将电器设备与电源线路连接，方便设备的安装和拆卸；接线端子和连接器用于连接电气线路的导线，保证电流的传输可靠性。
5. 功率元件功率元件用于处理和分配电能，实现电器设备的正常工作。
常见的功率元件有继电器、接触器、断路器等。
继电器和接触器能够承受大功率的电流，用于控制电器设备的开关动作；断路器则用于保护电气线路免受过载和短路的损坏。
6. 辅助元件辅助元件用于提供低压电器设备正常工作所需的辅助功能。
常见的辅助元件有定时器、计数器、变压器等。
定时器和计数器用于实现电器设备的定时控制和计数功能；变压器用于改变电气线路的电压大小，满足设备对电压的要求。
以上是低压电器的基本结构及其组成部分的介绍。
常用低压电器一、常用低压电器的分类低压电器的功能多，用途广，品种规格繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。
(一)按电力拖动自动控制系统常用低压电器分类1.接触器(1)交流接触器。
采用交流励磁，主触头用于交流主电路的通、断控制。
(2)直流接触器。
采用直流励磁，主触头用于直流主电路的通、断控制。
2.继电器(1)电磁式继电器。
根据信号不同电磁式继电器可分为电压、电流、温度、压力、时间等继电器。
(2)双金属片式继电器。
可分为热继电器、温度继电器、时间继电器。
(3)可编程控制继电器，如德国西门子公司的LOGO、金钟--墨勒公司的easy等。
(4)特种继电器，如干簧继电器、磁电式继电器等。
(5)执行继电器，如电磁铁、电磁阀、电磁离合器等。
(6)电子式继电器，如固态继电器、电子漏电保护器、电动机保护继电器等。
3.熔断器熔断器是一种具有过载和短路保护功能的电器，是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一种过电流保护器。
它可分为瓷插式熔断器、螺旋式熔断器、填料密封式熔断器、无填料密封式熔断器、快速式熔断器、自复式熔断器等。
4.低压断路器低压断路器是用于低压电路中，在电路或设备发生过载、短路等事故时，自动切断故障电路的低压电器。
低压断路器包括以下几种类型:(1)万能框架式低压断路器。
其绝缘衬垫的框架结构底座将所有的构件组装在一起，用于低压配电网络的保护。
(2)塑壳式断路器。
具有用模压绝缘材料制成的封闭型外壳，将所有的构件组装在一一起，用于配电网络的保护和电动机、照明电路及电热器等设备控制开关。
(3)快速直流断路器。
具有快速电磁铁和强有力的灭弧装置，用于元件和整流保护。
(4)限流式断路器。
能在交流短路电流尚未达到峰值之前就把故障电路切断。
(5)漏电保护器。
用以对低压电网直接触电和间接触电进行有效保护。
5.刀开关、转换开关刀开关、转换开关分为单极、双极、三极等形式，并有多种安装形式。
本文摘自再生资源回收-变宝网（）

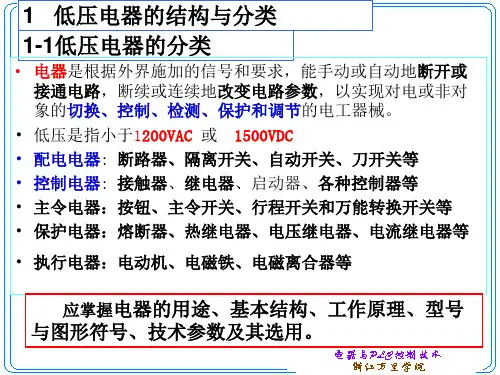

低压电器的结构及分类
低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。
一、低压电器的结构
低压电器一般都有两个基本部分：一个是感测部分，它感测外界的信号，作出有规律的反应，在自控电器中，感测部分大多由电磁机构组成，在受控电器中，感测部分通常为操作手柄等；另一个是执行部分，如触点是根据指令进行电路的接通或切断的。
二、低压电器的分类
1、按动作方式可分为：
①手动电器——依靠外力直接操作来进行切换的电器，如刀开关、按钮开关等。
②自动电器——依靠指令或物理量变化而自动动作的电器，如接触器、继电器等。
2、按用途可分为：
①低压控制电器——主要在低压配电系统及动力设备中起控制作用，如刀开关、低压断路器等。
②低压保护电器——主要在低压配电系统及动力设备中起保护作用，如熔断器、热继电器等。
3、按种类可分为：
刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。
