热继电器的结构及工作原理引言：热继电器作为一种电气控制器件，广泛应用于各种电路控制系统中。
它具有结构简单、可靠性高等优点，被广泛应用于家用电器、工业自动化装置、仪表设备等领域。
本文将介绍热继电器的结构及工作原理。
一、热继电器的结构热继电器主要由电磁继电器、温控部件、电热元件以及外壳等几个组成部分构成。
下面将分别介绍这几个组成部分的结构。
1. 电磁继电器：电磁继电器是热继电器的核心部件，负责控制电路的开关。
它由电磁铁、触点、螺旋弹簧、固定铁芯等构成。
电磁铁是由线圈和铁芯组成，当线圈通电时，产生磁场吸引铁芯，以实现触点的闭合或断开。
触点则在闭合或断开状态下控制电路的通断。
2. 温控部件：温控部件是热继电器中的一项关键技术，用于感应控制环境温度。
常见的温控部件有双金属片和热敏电阻等。
双金属片通过温度变化引起热弯曲来实现控制电路的切换，而热敏电阻则是根据温度变化产生电阻变化来实现电路控制。
3. 电热元件：热继电器中的电热元件通常由发热丝或发热合金丝制成。
它们可以在电流通过时产生热量，用于控制环境温度。
电热元件的选材和设计非常重要，直接影响了热继电器的性能和可靠性。
4. 外壳：外壳是热继电器的保护罩，通常由耐压、耐热、绝缘性能好的材料制成。
外壳的主要作用是保护热继电器内部零部件不受外界环境的干扰，并确保热继电器的正常工作。
二、热继电器的工作原理热继电器的工作原理基于电磁感应和温度变化的特性。
下面将以一个简单的热继电器工作过程来说明其工作原理。
1. 初始状态：热继电器处于断开状态，线圈两端无电流流过，电磁铁不产生磁场，触点处于断开状态。
2. 加热过程：当控制环境温度上升时，温控部件感应到温度变化，并传递给电热元件。
电热元件产生热量，使得温控部件中的双金属片或热敏电阻发生形变或电阻变化。
3. 吸合过程：当温度上升到一定程度时，温控部件中的双金属片发生热弯曲，使得电磁铁产生磁场，吸引铁芯。
铁芯吸引后，触点闭合，电路通断状态改变。

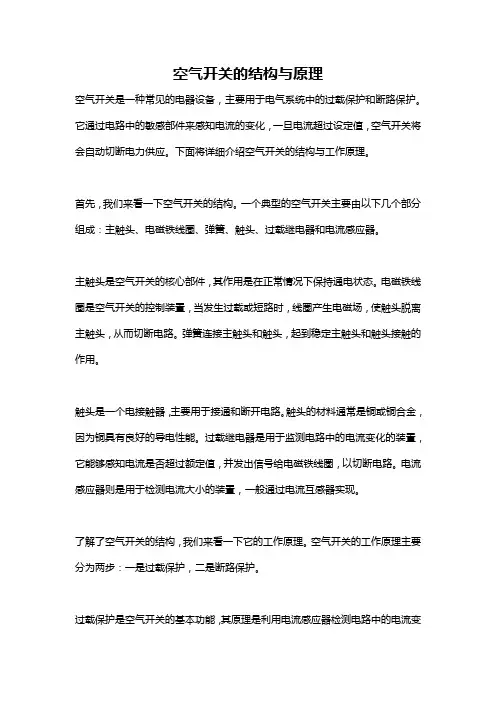

空气开关的结构与原理空气开关是一种常见的电器设备，主要用于电气系统中的过载保护和断路保护。
它通过电路中的敏感部件来感知电流的变化，一旦电流超过设定值，空气开关将会自动切断电力供应。
下面将详细介绍空气开关的结构与工作原理。
首先，我们来看一下空气开关的结构。
一个典型的空气开关主要由以下几个部分组成：主触头、电磁铁线圈、弹簧、触头、过载继电器和电流感应器。
主触头是空气开关的核心部件，其作用是在正常情况下保持通电状态。
电磁铁线圈是空气开关的控制装置，当发生过载或短路时，线圈产生电磁场，使触头脱离主触头，从而切断电路。
弹簧连接主触头和触头，起到稳定主触头和触头接触的作用。
触头是一个电接触器，主要用于接通和断开电路。
触头的材料通常是铜或铜合金，因为铜具有良好的导电性能。
过载继电器是用于监测电路中的电流变化的装置，它能够感知电流是否超过额定值，并发出信号给电磁铁线圈，以切断电路。
电流感应器则是用于检测电流大小的装置，一般通过电流互感器实现。
了解了空气开关的结构，我们来看一下它的工作原理。
空气开关的工作原理主要分为两步：一是过载保护，二是断路保护。
过载保护是空气开关的基本功能，其原理是利用电流感应器检测电路中的电流变化。
当电路中的电流超过额定值时，电流感应器会感应到变化，并通过过载继电器将信号发送给电磁铁线圈。
电磁铁线圈接收到信号后，产生电磁场，使得触头脱离主触头，从而切断电路。
这样可以避免电路因过载导致设备受损。
断路保护是空气开关的另一个重要功能，其原理是利用电磁铁线圈感应短路电流。
当电路发生短路时，电流会迅速增加，电磁铁线圈会感应到这种变化，并将信号传递给触头。
触头接收到信号后，脱离主触头，以切断电路，从而避免短路电流对设备造成损坏。
综上所述，空气开关通过感知电路中的电流变化来实现过载保护和断路保护的功能。
在正常情况下，空气开关维持通电状态；一旦电路中的电流超过额定值，空气开关会自动切断电路，以保护设备的安全运行。
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
热继电器的结构与工作原理
热继电器是一种常用的电磁装置，用于控制电路中较大功率的电器设备。
它的结构由电磁继电器和热过载保护组件组成。
热继电器的工作原理基于热敏元件的特性。
当电路中电流超过额定值时，热继电器会自动切断电源，以保护电器设备不被过载烧毁。
具体来说，热继电器的工作原理如下：
1. 结构上，热继电器通常由一个电磁继电器（也叫电磁触发装置）和一个热敏元件（通常是热铁片或热双金属片）组成。
电磁继电器内部有两个电磁线圈，一个是激磁线圈，另一个是保持线圈。
2. 当电流通过激磁线圈时，产生的磁场会使得保持线圈吸引铁心，将触点合上。
3. 激磁线圈断电后，保持线圈仍然可以保持触点闭合的状态。
这是因为触点的一端附着了一个热敏元件。
4. 当电路中的电流超过额定值时，热敏元件会受热变形，弯曲触点打开断开电路，从而切断电源。
5. 一旦电流降低到热敏元件的恢复温度以下，它会恢复原状，触点又会合上，电路重新闭合。
总的来说，热继电器通过电磁继电器和热敏元件的相互作用，实现对电路中电流的监测和控制，起到过载保护的作用。
需要注意的是，热继电器的工作原理可能会稍有不同，具体取决于其结构和设计特点。
上述原理只是一种常见的工作方式。
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。
其结构主要包括电磁系统和接触系统两部分。
电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。
接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。
交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。
热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。
热继电器的结构主要由电热元件、传感系统和驱动系统组成。
电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。
热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。
时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。
时间继电器的结构主要由电磁系统、触点系统和定时装置组成。
定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。
时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。
行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。
行程开关的结构主要由触点系统和驱动系统组成。
触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。
行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。
按钮是一种手动操作开关，通常由按压按钮和开关装置组成。
按钮的结构主要由外壳、按钮、触点和弹簧等组成。
当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。
按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。
交流接触器、热继电器、时间继电器、行程开关和按钮的结构及其在控制电路中的作用继电接触器控制大量应用于对电动机的起动、停转、正反转、调速、制动等控制，从而使生产机械按既定的要求动作；同时也能对电动机和生产机械进行保护。
交流接触器有一个铁心线圈吸引衔铁动作，还有三个主触点和若干辅助触点。
主触点接在主电路中，对电动机起接通或断开电源的作用，线圈和辅助触点接在控制电路中，可按自锁或联锁的要求来联接，亦可起接通或断开控制电路某分支的作用。
接触器还可起欠压保护作用。
选用接触器时，应注意它的额定电流、线圈电压及触点数量。
热继电器主要由发热元件、感受元件和触点组成。
发热元件接在主电路中，触点接在控制电路中。
当电动机长期过载时，主电路中的发热元件通过感受元件使接在控制电路中的动断（常闭）触点断开，因而接触器线圈断电，使电动机主电路断开，起到过载保护作用。
选用热继电器时，应使其整定电流与电动机的额定电流基本一致。
在自动控制系统中，有时需按时间控制原则换接电路，采用时间继电器可以达到上述要求。
时间继电器种类很多，按其基本功能有通电延时和断电延时两类，它们的延时时间可按要求事先整定。
本实验选用通电延时的晶体管式时间继电器，它有一个延时断开的动断（常闭）触点，一个延时闭合动合（常开）触点，这种时间继电器延时范围大。
在生产中有时需要控制生产机械的行程和位置，采用装有限位开关的控制电路可解决此类问题。
限位开关又称行程开关，一般具有一对动合（常开）触点和一对动断（常闭）触点。
其操作机构有直杆式、单臂滚轮式、双臂滚轮式等，它是由装在运动部件上的档块来撞动的，具有瞬时换接触点，大部分品种具有自动复位的特点。
控制电路原理图中所有电器的触点都处于静态位置，即电器没有任何动作的位置。
例如：对于继电器接触器，是指其线圈没有电流时的位置；按钮是指没有受到压力时的位置。
1．三相异步电动机直接起动和正反转控制的原理，图1是异步电动机直接起动的控制电路。
热继电器的结构及工作原理热继电器是一种广泛应用于电力系统中的电气设备。
它能够根据电流或温度的变化来控制电路的开关，起到保护电气设备的作用。
本文将介绍热继电器的结构及工作原理。
一、热继电器的结构热继电器通常由以下几个组成部分构成：1. 感温元件：热继电器的感温元件是主要部分之一。
它通常采用双金属条或热敏电阻等材料制成，能够感应电流或温度的变化。
2. 动作机构：热继电器的动作机构通常由电磁铁、弹簧和触点等部分组成。
当感温元件感应到电流或温度变化时，会通过动作机构来控制触点的开关状态。
3. 触点：热继电器的触点是其最重要的部分之一。
它通常由银合金或铜合金等材料制成，能够承受较高的电流和电压。
触点的开关状态可以通过动作机构来控制。
4. 外壳：热继电器的外壳起到保护内部元件的作用。
它通常由绝缘材料制成，能够抵御外界的电磁干扰和物理损伤。
二、热继电器的工作原理热继电器的工作原理基于感温元件的电阻随温度的变化而变化。
当电流通过感温元件时，感温元件会因温度升高而产生一定的电阻变化。
当电流或温度超过热继电器预设的值时，感温元件的电阻会发生明显变化。
这个变化将会激活热继电器的动作机构，进而控制触点的开关状态。
热继电器通常分为两种工作模式：动作在升温时和动作在降温时。
对于动作在升温时的热继电器，当电流或温度升高到一定程度时，感温元件的电阻会发生变化，导致热继电器的动作机构被激活，触点被打开或关闭。
这样可以保护电路中的设备不受过高的电流或温度影响。
对于动作在降温时的热继电器，当电流或温度降低到一定程度时，感温元件的电阻会发生变化，导致热继电器的动作机构被激活，。
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
常用低压电器的结构与原理常用低压电器的结构与原理:低压电器是指额定电压在1000V以下的电器设备，包括开关、接触器、继电器、熔断器等。
这些电器设备在工业、农业、民用等领域得到广泛应用。
一、开关:开关是用来控制电路通断的电器设备。
常用的开关有手动开关和自动开关两种类型。
1. 手动开关:手动开关通常由开关本体、端子台、触点、弹簧等部分组成。
当手动开关闭合时，触点之间产生接触，电流可以从一个接触到另一个接触流动，电路形成闭合，电器设备得到供电。
当手动开关断开时，触点分离，电流中断，电器设备停止工作。
2. 自动开关:自动开关包括热力电磁式开关、磁力式开关和电子式开关等。
这些开关通过不同的原理实现电路自动通断。
二、接触器:接触器是一种电磁设备，用于控制大电流的通断。
接触器通常由电磁铁、触点、弹簧等组成。
接触器工作原理是通过外加电流引起电磁铁产生磁场，磁场作用于触点，使触点闭合或断开，从而控制电流的通断。
三、继电器:继电器是一种电器设备，用于实现小电流的开关控制。
继电器通常由电磁线圈、触点和弹簧等组成。
继电器的工作原理是通过外加电流使电磁线圈产生磁场，磁场作用于触点，使它们闭合或断开，从而控制外部电路的开关。
四、熔断器:熔断器是一种安全电器设备，主要用于断开电路以保护电器设备免受过载和短路等故障的损害。
熔断器通常由保护装置、熔断体和底座等组成。
熔断器的工作原理是通过电路中的过电流使熔断体加热，进一步使熔断体熔断，从而切断电路，实现对电器设备的保护。
总之，常用低压电器的结构与原理可以通过上述四种类型进行概括。
这些电器设备通过不同的结构和原理实现电路的通断、保护和控制，广泛应用于各个领域，为人们的生活和生产提供了便利和安全。
空开、接触器、热继电器、按钮等元器件的结构和原理授课人：王凯控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。
今天我们所说的空开、接触器、热继电器、按钮都属于低压电器。
低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。
一、空开的结构和原理空开的全名叫做空气开关，又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
1、空气开关的结构DZ5-20型自动空气开关以DZ5－20型自动空气开关为例，其外形及结构如图（一）（二）所示。
DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。
外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作过载保护，还有一电流调节盘，用以调节整定电流；下部为电磁脱扣器，由电流线圈和铁芯组成，作短路保护用，也有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，由动触头和静触头组成，用以接通和分断主电路的大电流并采用栅片灭弧；另外，还有常开和常闭触头各一对，可以作为信号指示或控制电路用；主．辅触头接线柱伸出壳外，便于接线。
2、空气开关的动作原理如图（三）所示，1、2为自动空气开关的三副主触头（1为动触头，2为静触头），它们串联在被控制的三相电路中。
当按下接触按钮14时，外力使锁扣3克服反力弹簧16的斥力，将固定在锁扣上面的动触头1与静触头2闭合，并由锁扣锁住搭钩4，使开关处于接通状态。
当开关接通电源后，电磁脱扣器．热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。
热继电器的结构及工作原理热继电器是一种利用热膨胀原理来进行控制的电器装置，常用于电气设备中。
它通过热敏元件的热膨胀效应来实现对电路的自动断开和闭合，保护电气设备免受过大电流的损害。
以下是热继电器的结构及工作原理的详细介绍。
一、热继电器的结构：1.热敏元件：热继电器的核心部分是热敏元件。
这是一种灵敏度高、响应速度快的元件，它是由一种特殊的合金材料制成的。
当电流过大时，热敏元件会受热膨胀，产生力量，以此来控制电路的断开和闭合。
2.电磁系统：热继电器的电磁系统包括线圈、铁芯和弹簧等部分。
线圈是磁场的产生地，当电流通过线圈时，会产生磁场。
铁芯则用于增强磁场，并将其传递给弹簧。
弹簧一端与铁芯相连，另一端与触点相连。
3.触点系统：触点系统包括固定触点和动触点两部分。
固定触点与电路中的导线相连接，动触点则与电路中的负载相连接。
当热敏元件被加热膨胀使力量足够大时，就会引起触点的移动，从而控制电流的通断，以实现对电路的保护。
4.控制系统：热继电器的控制系统包括控制电路和控制电源。
控制电路用于接收信号并控制电流的通断，控制电源则用于供应控制电路所需的电能。
二、热继电器的工作原理：当电流通过热继电器时，它会产生磁场。
磁场会使铁芯磁化，从而引起弹簧的拉伸。
当电流过大时，热敏元件会受热膨胀，产生力量，使铁芯的磁化强度减小，弹簧的拉伸力也减小，从而导致触点的闭合。
当电流过大时，热敏元件受热膨胀力量增大，使触点分离，从而实现电路的断开。
一旦电流恢复正常，热敏元件冷却收缩，力量减小，铁芯重新磁化，触点再次闭合，电路恢复通断。
热继电器的工作原理是利用热敏元件对温度的敏感性来控制电流的通断。
其优点是简单可靠，具有较高的灵敏度和稳定性，且能够在电路中承受较高的电流和电压。
常用于各种电气设备中，如电动机、发电机、变压器等，用于对电路过载、短路和故障等情况进行保护。
总结起来，热继电器的结构主要包括热敏元件、电磁系统、触点系统和控制系统。
热继电器的结构及工作原理
热继电器是一种通过温度变化来控制电路开关的电器。
它的主要结构由电热和机械部分组成，具体如下：
1. 电热部分：电热部分由电热元件（如热敏电阻、热敏电缆等）和电热回路组成。
当电热元件受到外界环境温度的影响时，其电阻值会随之发生变化。
2. 机械部分：机械部分由触点、弹簧和电磁线圈组成。
触点通常分为正常触点和工作触点，通过弹簧连接。
当电磁线圈受到电流激活时，会产生一定的磁力，使得触点闭合或断开。
工作原理如下：
1. 当电热元件受到外界环境温度的影响时，其电阻值随之发生变化。
当环境温度升高时，电热元件的电阻值减小；当环境温度降低时，电热元件的电阻值增大。
2. 当电流通过电磁线圈时，电磁线圈会产生磁力，使得触点闭合或断开。
在正常情况下，触点处于闭合状态，电流可以通过；当环境温度升高（或降低）到一定程度时，电热元件的电阻值发生相应变化，磁力也发生变化，导致触点由闭合状态变为断开状态（或由断开状态变为闭合状态），从而改变电路的通断状态。
3. 通过调节热继电器中的温度控制器（如固定式温度控制器、可调式温度控制器等），可以实现对电热元件温度变化的控制，
从而控制电路的开关状态，实现对电器设备的启动、停止或控制。
总之，热继电器通过检测温度的变化来改变触点的通断状态，从而实现对电路的控制。
它不仅可以保护电器设备免受过载、过热等情况的损害，还能节约能源和延长电器设备的使用寿命。
断路器，接触器，中间继电器组成结构及工作原理A circuit breaker is an important component of an electrical system. It is designed to automatically interrupt the flow of electricity when it detects a fault or overload in the circuit. The basic internal structure of a circuit breaker consists of a conducting path, a mechanism for opening and closing the circuit, and a trip unit that detects abnormal current flow.断路器是电气系统中一个重要的组件。
它是设计用来在检测到电路中出现故障或过载时自动中断电流的。
断路器的基本内部结构包括一个导电路径、用于打开和关闭电路的机构以及检测异常电流流动的触发单元。
The conducting path in a circuit breaker is typically made of conductive material such as copper or aluminum. It provides a low-resistance path for the flow of current when the circuit is closed. When a fault is detected, the conducting path is designed to open quickly, interrupting the flow of electricity and preventing damage to the electrical system.断路器中的导电路径通常由铜或铝等导电材料制成。
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
低压电器(继电器、交流接触器、断路器、转换开关、热继电器等)的原理低压电器是指额定电压低于1000V的电器设备，包括继电器、交流接触器、断路器、转换开关和热继电器等。
它们都是将控制信号转换成电力信号的电器设备。
下面将详细介绍低压电器的原理。
1.继电器：继电器是一种电器设备，用于控制或保护电路。
它由激磁系统（电磁线圈）和联络系统（触点）组成。
当激磁系统受到控制信号时，电磁线圈中的电流产生电磁力使触点打开或关闭。
继电器的原理就是利用电磁力的作用来实现电路的开关控制。
2.交流接触器：交流接触器是继电器的一种特殊类型，广泛应用于交流电路中。
它的原理与继电器相似，但交流电的特性需要特别考虑。
交流接触器使用的线圈被称为激励线圈，通过激励线圈产生的电流引起可动触点和静态触点之间的吸合和脱离。
交流接触器因为电弧的存在，需要采取一些特殊的设计来减小电弧的影响。
3.断路器：断路器是一种保护设备，用于在电路出现过负荷或短路时自动切断电路，以保护电气设备和线路。
断路器的原理是利用过流或短路时产生的磁场，使电流经过磁铁产生的铁芯，从而使触发机构启动，切断电路。
断路器一般有热磁式和电子式两种类型。
4.转换开关：转换开关是一种用于改变电路连接状态的开关。
它可以实现电路的切换、发电机和负载之间的切换，以及相序切换等功能。
转换开关的原理是通过操纵机构使电路连接到不同的接点上，从而改变电路的连接状态。
常见的转换开关有旋转式开关和拨动式开关两种。
5.热继电器：热继电器是一种电磁继电器，它使用电阻丝发热来产生热量，实现电路的开关控制。
热继电器通常用于电机保护和过热报警装置中。
它的原理是利用电阻丝发热后的热胀冷缩特性，使触点打开或关闭。
根据热继电器的控制参数，可以实现不同的温度保护。
总的来说，低压电器的工作原理都是通过激励系统和联络系统之间的相互作用来实现电路的控制或保护。
不同类型的低压电器根据其应用和工作条件的不同，采用了不同的设计和原理。
空开、接触器、热继电器、按钮等元器件的结构和原理授课人：王凯控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。
今天我们所说的空开、接触器、热继电器、按钮都属于低压电器。
低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。
一、空开的结构和原理空开的全名叫做空气开关，又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
1、空气开关的结构DZ5-20型自动空气开关以DZ5－20型自动空气开关为例，其外形及结构如图（一）（二）所示。
DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。
外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作过载保护，还有一电流调节盘，用以调节整定电流；下部为电磁脱扣器，由电流线圈和铁芯组成，作短路保护用，也有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，由动触头和静触头组成，用以接通和分断主电路的大电流并采用栅片灭弧；另外，还有常开和常闭触头各一对，可以作为信号指示或控制电路用；主．辅触头接线柱伸出壳外，便于接线。
2、空气开关的动作原理如图（三）所示，1、2为自动空气开关的三副主触头（1为动触头，2为静触头），它们串联在被控制的三相电路中。
当按下接触按钮14时，外力使锁扣3克服反力弹簧16的斥力，将固定在锁扣上面的动触头1与静触头2闭合，并由锁扣锁住搭钩4，使开关处于接通状态。
当开关接通电源后，电磁脱扣器．热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。
当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器6产生足够大的吸力，将衔铁8吸合并撞击杠杆7，使搭钩4绕转轴座5向上转动与锁扣3脱开，锁扣在反力弹簧16的作用下将三副主触头分断，切断电源。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件13产生一定热量，促使双金属片12受热向上弯曲，推动杠杆7使搭钩与锁扣脱开，将主触头分断，切断电源。
欠电压脱扣器11的工作过程与电磁脱扣器恰恰相反，当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。
当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被分断。
同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。
3、使用原则1、自动空气开关的额定工作电压≥线路额定电压。
2、自动空气开关的额定电流≥线路负载电流。
3、热脱扣器的整定电流=所控制负载的额定电流。
4、电磁脱扣器的瞬时脱扣整定电流>负载电路正常工作时的峰值电流。
二、接触器的结构和原理1、分类通用接触器可大致分以下两类。
a交流接触器。
主要有电磁机构。
触头系统。
灭弧装置等组成。
常用的是CJ10。
CJ12。
CJ12B等系列。
b直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
2、结构说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
为了使磁力稳定，铁芯的吸合面加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。
20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。
接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次，接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万3、动作原理接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作；常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。
三、热继电器的结构和工作原理1、结构它由发热元件、双金属片、触点及一套传动和调整机构组成。
发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。
双金属片由两种不同热膨胀系数的金属片辗压而成。
图中所示的双金属片，下层一片的热膨胀系数大，上层的小。
当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。
由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。
2、工作原理热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。
若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。
但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。
所以，这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。
常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。
这种作用称温度补偿作用。
螺钉8是常闭触头复位方式调节螺钉。
当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。
常闭触头的动触头在弹簧的作用下会自动复位。
此时热继电器为自动复位状态。
将螺钉逆时针旋转向右调到一定位置时，若这时电动机过载，热继电器的常闭触头断开。
其动触头将摆到右侧一新的平衡位置。
电动机断电停车后，动触头不能复位。
必须按动复位按钮后动触头方能复位。
此时热继电器为手动复位状态。
若电动机过载是故障性的，为了避免再次轻易地起动电动机，热继电器宜采用手动复位方式。
若要将热继电器由手动复位方式调至自动复位方式，只需将复位调节螺钉顺时针旋进至适当位置即可。
3、热继电器的选择方法热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。
1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。
2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。
例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。
如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。
4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋人电动机绕组的温度继电器或热敏电阻来保护。
四、按钮的结构、动作原理和符号按钮，是一种常用的控制电器元件，常用来接通或断开‘控制电路’（其中电流很小），从而达到控制电动机或其他电气设备运行目的的一种开关。
如图1所示，控制按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，通常做成复合式，即具有常闭触点和常开触点。
按下按钮时，先断开常闭触点，后接通常开触点；按钮释放后，在复位弹簧的作用下，按钮触点自动复位的先后顺序相反。
通常，在无特殊说明的情况下，有触点电器的触点动作顺序均为“先断后合”。
图l 按钮开关结构示意图1-按钮帽 2-复位弹簧 3-动触点 4-常开静触点 5-常闭静触点在电器控制线路中，常开按钮常用来起动电动机，也称起动按钮，常闭按钮常用于控制电动机停车，也称停车按钮，复合按钮用于联锁控制电路中。
控制铵钮的种类很多，在结构上有揿钮式、紧急式、钥匙式、旋钮式、带灯式和打碎玻璃按钮。
按钮选择的主要依据是使用场所、所需要的触点数量、种类及颜色。
按钮开关的图形符号及文字符号见图2。
图2 按钮开关的图形和文字符号。
