2024年气体灭火系统的检测与验收一、引言随着科学技术的不断发展和应用，气体灭火系统在防火领域的应用越来越广泛。
气体灭火系统通过释放一种或多种灭火剂，将空气中的氧含量稀释至无法维持燃烧所需的浓度，以达到扑灭火灾的目的。
为了保证气体灭火系统安全、可靠地发挥作用，必须对其进行定期的检测与验收。
本文将针对2024年气体灭火系统的检测与验收进行详细论述。
二、气体灭火系统的检测1. 系统配置检测气体灭火系统的配置检测是指对系统的组成部分进行检测，包括气瓶、阀门、管道、喷嘴等。
检测内容主要包括：(1) 系统的完整性检测，即检测是否存在泄漏点；(2) 气瓶的压力检测，确保气瓶内压力符合规定要求；(3) 管道的连通性检测，确保喷嘴间的管道连接完好。
2. 灭火剂检测灭火剂是气体灭火系统的核心部分，必须进行检测以保证其质量和性能。
检测内容主要包括：(1) 灭火剂的种类和浓度检测，确保灭火剂种类正确且浓度符合要求；(2) 灭火剂的容量检测，确保灭火剂容量满足系统设计需求；(3) 灭火剂的贮存环境检测，确保灭火剂贮存环境符合要求，避免灭火剂受潮或受热。
3. 火灾探测器检测火灾探测器是气体灭火系统的触发器，必须进行检测以确保其灵敏度和可靠性。
检测内容主要包括：(1) 火灾探测器的灵敏度检测，确保能够及时准确地检测到火灾；(2) 火灾探测器的布置检测，确保火灾探测器布置合理，能够覆盖整个场所。
三、气体灭火系统的验收1. 系统性能验收系指通过实际测试验证气体灭火系统的灭火效果。
验收内容主要包括：(1) 系统的灭火时间验收，确保灭火剂的释放时间符合要求；(2) 系统的灭火效果验收，通过实际火灾模拟测试评估系统的灭火效果；(3) 系统的可靠性验收，通过多次测试验证系统的可靠性。
2. 安全性验收安全性验收是指对气体灭火系统操作过程中的安全措施进行评估和检测。
验收内容主要包括：(1) 操作员的培训和运行规程检测，确保操作员具有相关知识和技能；(2) 系统的紧急停车和手动启动装置检测，确保在紧急情况下能够及时切断气体供应；(3) 系统的报警装置检测，确保系统能够在火灾发生时及时发出警报。
气体灭火系统分部工程质量验收记录气体灭火系统分部工程质量验收记录（GB -2007）表号：QFD001单位（子单位）工程名称：XXX施工单位：负责人监理单位：总监理工程师序号子分部工程名称检验批次检验结果1 进场检验 QFD001/01 合格2 系统安装 QFD001/02 合格3 系统调试 QFD001/03 合格4 系统验收 QFD001/04 合格验收意见质量控制资料：1.安全和功能检验（检测）报告2.观感质量验收施工单位：负责人监理单位：总监理工程师设计单位：项目负责人建设单位：项目负责人年月日气体灭火系统工程进场检验子分部工程质量验收记录（GB -2007）表号：QFD001/01单位（子单位）工程名称：XXX施工单位：项目负责人建设单位：项目负责人监理单位：监理工程师序号分项工程名称检验批次检验结果验收意见1 材料进场检验 QFD001/01-01 合格2 系统组件进场检验 QFD001/01-02 合格质量控制资料：1.安全和功能检验（检测）报告2.观感质量验收施工单位检查评定记录：合格建设单位项目负责人：签章监理工程师：签章施工单位项目负责人：签章年月日气体灭火系统工程材料进场检验记录表（GB -2007）表号：QFD001/01-01单位（子单位）工程名称：XXX分部（子分部）工程名称：系统工程（进场检验）施工单位：项目经理监理单位：监理工程师施工执行标准名称及编号：气体灭火系统施工及验收规范GB -2007检验批次：QFD001/01-01检查项目：1.管材、管道连接件的品种、规格、性能等应符合相应产品标准要求。
第4.2.1条符合要求。
施工单位检查评定记录：合格监理（建设）单位验收记录：合格施工质量验收规范的规定：合格年月日管道连接件的安装喷嘴的安装检漏装置的安装减压装置的安装施工执行标准名称及编号气体灭火系统施工及验收规范GB －2007施工单位检查评定记录监理（建设）单位验收记录施工质量验收规范的规定灭火系统各组件的安装质量应符合相关规定，包括灭火剂储存装置、选择阀及信号反馈装置、阀驱动装置、管道连接件、喷嘴、检漏装置、减压装置等。
自动喷水灭火系统施工安装全程验收记录一、安装前准备工作1.现场测量与标注：根据设计图纸，现场进行施工测量和标注，确保管道走向、喷头位置等准确无误。
2.材料准备：根据设计要求，准备好各种管道、支撑材料、连接件、喷头等安装所需的材料。
二、材料验收1.规格与数量：检查所购材料的规格和数量是否符合设计要求，确保与设计图纸一致。
2.质量与标准：检查材料的质量是否达到相关标准要求，如管道是否无损伤、连接件是否完好等。
三、施工过程验收1.管道安装：检查管道安装是否符合设计要求，包括走向、坡度等。
检查管道连接处是否牢固、密封是否良好。
2.支架安装：检查支架安装是否牢固，无明显松动情况。
3.喷头安装：检查喷头位置是否准确安装，是否能覆盖到需覆盖的区域。
4.阀门安装：检查阀门安装是否符合设计要求，阀门操作是否灵活，密封性能是否良好。
四、系统联调验收1.电气系统：检查电气系统是否按照设计要求进行布线和接线，检查控制设备是否运行正常。
2.水源系统：检查水源系统是否可靠，如自动水泵、水箱等，检查水源是否能够正常供水。
3.自动控制系统：测试自动控制系统的灵敏度和准确性，如火灾探测器是否能及时发现火灾并触发喷水系统。
五、全面验收全面检查施工过程中的质量问题，包括但不限于管道连接处的渗漏、喷头喷水的均匀度、阀门操作的灵活性等。
六、施工验收报告1.编写施工验收报告：记录整个施工过程中发现的问题和解决方案，对材料、施工工艺、施工质量等进行评价。
2.签字确认：报告由项目负责人编写，并由监理工程师、业主代表等相关方进行签字确认，表示对施工过程的验收结果无异议。
以上是自动喷水灭火系统施工安装全程验收记录的内容。
通过对每个环节进行全面的检查和测试，确保系统的安装质量和性能达到设计要求，为日后的使用提供可靠保障。
所属子分部名称所属 分项 名称全/5全/5监理(建设)单位验收综合结论管材、管道连接件质量证明文件齐全、有效；试验合格，报告编号×××√灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件共5套，全部检查，合格5套√施工单位 检查评定 综合结果进厂检验合格，符合规范和设计要求全//5项目专业监理工程师(建设单位项目专业负责人)：2020年7月28日进 场 检 验材料进场检验系统组件进场检验项目专业工长：项目专业质检员：2020年07月28日验收合格第4.3.4条灭火剂储存容器内的充装量与充装压力第4.3.3条共5套，全部检查，合格5套√低压二氧化碳灭火系统储存装置，柜式气体灭火装置、热气溶胶灭火装置等预制灭火系统第4.3.5条共5套，全部检查，合格5套√第4.2.1条第4.2.2条第4.2.3条第4.2.4条第4.3.1条第4.3.2条质量验收依据文件名称及编号《气体灭火系统施工及验收规范》GB50263-2007检 查 验 收 项 目设计要求及规范规定最小/实际 抽样数量检查记录检查 结果分包单位/项目负责人/施工依据文件名称及编号《气体灭火系统施工工艺标准》QB-×××-2012施工部位气体灭火系统施工过程质量检查验收记录（一）施工单位项目负责人气体灭火系统施工过程质量检查验收记录GD-C4-6585单位(子单位)工程名称分部/子分部/分项 (系统/子系统)气体灭火系统。
气体灭火系统分部工程质量验收记录（GB 50263－2016）表号：QFD001气体灭火系统工程进场检验子分部工程质量验收记录（GB 50263－2016）表号：QFD001/01气体灭火系统工程材料进场检验记录表（GB 50263－2016）表号：QFD001/01-01气体灭火系统工程系统组件进场检查记录表（GB50263－2016）表号：QFD001/01-02气体灭火系统工程系统安装子分部工程质量验收记录GB 50263－2016表号：QFD001/02气体灭火系统工程灭火剂储存装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-01气体灭火系统工程选择阀及信号反馈装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-02气体灭火系统工程阀驱动装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-03气体灭火系统工程阀驱动装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-04气体灭火系统工程喷嘴安装质量检查记录表（GB50263－2016）表号：QFD001/02-05气体灭火系统工程预制灭火系统安装质量检查记录表（GB50263－2016）表号：QFD001/02-06气体灭火系统工程控制组件安装质量检查记录表（GB50263－2016）表号：QFD001/02-07气体灭火系统工程系统调试子分部工程质量验收记录（GB 50263－2016）表号：QFD001/03气体灭火系统工程模拟启动试验检查记录表（GB50263－2016）表号：QFD001/03-01气体灭火系统工程模拟喷气试验检查记录表（GB50263－2016）表号：QFD001/03-02气体灭火系统工程模拟切换操作试验检查记录表（GB50263－2016）表号：QFD001/03-03气体灭火系统工程系统验收子分部工程质量验收记录（GB 50263－2016）表号：QFD001/04气体灭火系统工程防护区或保护对象与储存装置间验收质量检查记录表（GB50263－2016）表号：QFD001/04-01气体灭火系统工程设备和灭火剂输送管道验收质量检查记录表（GB50263－2016）表号：QFD001/04-02气体灭火系统工程系统功能验收质量检查记录表（GB50263－2016）表号：QFD001/04-03。
气体灭火系统施工过程质量检查验收记录气体灭火系统是一种常用的灭火设备，具有快速灭火，无残留物等特点。
在施工过程中，为了保证施工质量，需要进行质量检查和验收记录，以确保气体灭火系统的正常运行。
下面是一份气体灭火系统施工过程质量检查验收记录的范例，供参考。
一、项目基本信息1.项目名称：气体灭火系统施工工程2.工程地点：（填写具体地址）3.施工单位：（填写具体单位名称）5.监理单位：（填写具体单位名称）7.检查人员：（填写检查人员姓名）二、施工过程质量检查1.系统设计文件是否符合规范和设计要求？2.施工单位是否按照设计要求和相关标准施工？3.施工单位是否按照规范进行材料选用和现场安装？4.施工单位是否保证施工作业安全，是否全程佩戴个人防护装备？5.施工单位是否做好施工现场的整洁和环境保护？6.施工单位是否按照设计文件和相关标准对系统进行试压和泄露检测？7.施工单位是否按照相关标准对系统进行调试和性能测试？8.施工单位是否完成系统的防腐、防锈和防潮措施？9.施工单位是否做好系统的电气接地和电气保护？三、施工过程质量验收1.施工单位是否提交了施工记录、验收报告和相关技术文件？2.施工单位是否提供了系统的保养、维修和操作手册？3.施工单位是否对系统进行了培训，使使用人员了解系统的操作和维护要求？4.系统的施工质量是否符合相关规范和设计要求？5.系统的安全性和可靠性是否得到保证？6.系统的检测报告和性能测试结果是否符合规范和设计要求？7.系统的防腐、防锈和防潮措施是否有效？8.系统的电气接地和电气保护是否符合规范和设计要求？9.施工单位是否做好交底工作，将系统交付使用人员？10.施工单位是否做好安全培训，提高使用人员的安全意识和应急处理能力？四、施工质量整改和验收确认1.针对施工过程中发现的不合格项，施工单位是否进行了整改？2.施工单位是否提供了整改报告和相关的整改措施？3.施工单位是否重新进行了相关的试压、泄露检测和性能测试？4.监理单位针对施工单位的整改是否认可并进行了验收确认？五、施工质量检查和验收记录的保存1.录入人员：（填写录入人员姓名）2.录入日期：（填写录入日期）3.档案保存：（填写具体的档案保存地点和责任人）以上是一份气体灭火系统施工过程质量检查验收记录的范例，具体内容根据实际情况进行调整和完善。
气体灭火系统施工及验收规范GB50263-20071总则1.0.1为统一气体灭火系统（或简称系统）工程施工及验收要求，保障气体灭火系统工程质量，制定本规范。
1.0.2本规范适用于新建、扩建、改建工程中设置的气体灭火系统工程施工及验收、维护管理。
1.0.3气体灭火系统工程的施工及验收，应坚持过程控制、完善手段、强化验收的原则。
1.0.4气体灭火系统工程施工中采用的工程技术文件、承包合同文件对施工及质量验收的要求不得低于本规范的规定。
1.0.5气体灭火系统工程施工及验收、维护管理，除应符合本规范的规定外，尚应符合国家现行的有关标准的规定。
2术语2.0.1气体灭火系统gas extinguishing systems以气体为主要灭火介质的灭火系统。
2.0.2惰性气体灭火系统inert gas extinguishing systems灭火剂为惰性气体的气体灭火系统。
2.0.3卤代烷灭火系统halocarbon extinguishing systems灭火剂为卤代烷的气体灭火系统。
2.0.4高压二氧化碳灭火系统high-pressure carbon dioxide extinguishing systems灭火剂在常温下储存的二氧化碳灭火系统。
2.0.5低压二氧化碳灭火系统low-pressure carbon dioxide extinguishing systems灭火剂在-18℃~ -20℃低温下储存的二氧化碳灭火系统。
2.0.6组合分配系统combined distribution systems用一套灭火剂储存装置，保护两个及以上防护区或保护对象的灭火系统。
2.0.7单元独立系统unit independent system用一套灭火剂储存装置，保护一个防护区或保护对象的灭火系统。
2.0.8预制灭火系统pre-engineered systems按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。
5.33.13气体灭火系统预制灭火系统安装检验批质量验收记录
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（5.33.13气体灭火系统预制灭火系统安装检验批质量验收记录）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为5.33.13气体灭火系统预制灭火系统安装检验批质量验收记录的全部内容。
气体灭火系统预制灭火系统安装检验批质量验收记录
中国电力建设企业协会监制。

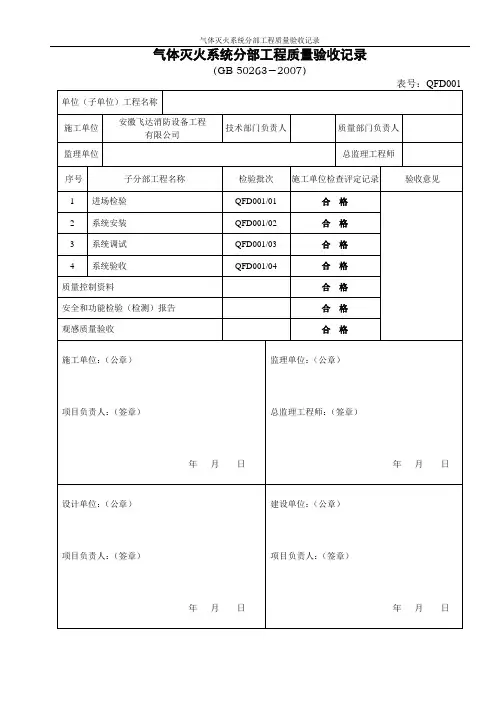

气体灭火系统分部工程质量验收记录
（GB 50263－2007）
气体灭火系统工程进场检验子分部工程质量验收记录
（GB 50263－2007）
气体灭火系统工程材料进场检验记录表
（GB 50263－2007）
气体灭火系统工程系统组件进场检查记录表
（GB50263－2007）
气体灭火系统工程系统安装子分部工程质量验收记录
GB 50263－2007
气体灭火系统工程灭火剂储存装置安装质量检查记录表
（GB50263－2007）
气体灭火系统工程选择阀及信号反馈装置安装质量检查记录表
（GB50263－2007）
气体灭火系统工程喷嘴安装质量检查记录表
（GB50263－2007）
气体灭火系统工程预制灭火系统安装质量检查记录表
（GB50263－2007）
气体灭火系统工程控制组件安装质量检查记录表
（GB50263－2007）
气体灭火系统工程系统调试子分部工程质量验收记录
（GB 50263－2007）
气体灭火系统工程模拟切换操作试验检查记录表
（GB50263－2007）
气体灭火系统工程系统验收子分部工程质量验收记录
（GB 50263－2007）
气体灭火系统工程防护区或保护对象与储存装置间验收质量检查记录表
（GB50263－2007）
气体灭火系统工程设备和灭火剂输送管道验收质量检查记录表
（GB50263－2007）
气体灭火系统工程系统功能验收质量检查记录表
（GB50263－2007）。
气体灭火系统施工检查记录
气体灭火系统施工检查记录表2-8施工过程质量检查记录
气体灭火系统施工检查记录
表2-9系统试压记录
工程名称建设单位
气体灭火系统施工检查记录
表2-10减压孔板、减压阀试验记录工程名称建设单位
成套装置与灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减
压装置等系统组件，灭火剂输送管道及管道连接件的
气体灭火系统施工检查记录
表2-11安全泄压装置试验记录
工程名称建设单位
气体灭火系统施工检查记录
表2-12选择阀试验记录
工程名称建设单位
气体灭火系统施工检查记录
表2-13灭火系统联动试验记录
工程名称建设单位
气体灭火系统施工检查记录
表2-14管路安装及隐蔽工程记录
工程名称建设单位
气体灭火系统工程验收记录
表3工程质量控制资料核查记录
工程名称分部工程名称
气体灭火系统工程验收记录
气体灭火系统验收记录
表4-2工程验收记录
工程名称分部工程名称
气体灭火系统验收记录
气体灭火系统工程验收记录
注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。
气体灭火系统工程验收记录
气体灭火系统工程验收记录
气体灭火系统工程验收记录。
气体灭火系统分部工程质量验收记录（GB 50263－2016）表号： QFD001单位（子单位）工程名称2014 年中国联通西藏林芝地区地市通信枢纽局房新建工程施工单位西藏星火消防有限公司技术部门负责人叶恭良质量部门负责人樊东升四川公众监理咨询有限公司总监理工程师监理单位序号子分部工程名称检验批次施工单位检查评定记录验收意见1进场检验QFD001/01合格2系统安装QFD001/02合格3系统调试QFD001/03合格4系统验收QFD001/04合格质量控制资料合格安全和功能检验（检测）报告合格观感质量验收合格施工单位：（公章）监理单位：（公章）项目负责人：（签章）总监理工程师：（签章）年月日年月日设计单位：（公章）建设单位：（公章）项目负责人：（签章）项目负责人：（签章）年月日年月日气体灭火系统工程进场检验子分部工程质量验收记录（GB 50263－2016）表号： QFD001/01单位（子单位）工程名称2014 年中国联通西藏林芝地区地市通信枢纽局房新建工程施工单位西藏星火消防有限公司质量部门负责人樊东升建设单位中国联合网络通信西藏自治区分公司项目技术负责人监理单位四川公众监理咨询有限公司监理工程师序号分项工程名称检验批次施工单位检查评定记录验收意见1材料进场检验QFD001/01-01合格2系统组件进场检验QFD001/01-02合格345质量控制资料合格安全和功能检验（检测）报告合格观感质量验收合格一4.1.1进场检验应按本规范填写施工过程检查记录；般4.1.2进场检验抽样检查有 1 处不合格时，应加倍抽样；加倍抽样仍有1规处不合格，判定该批为不合格。
定施工单位项目负责人：（签章）监理工程师：（签章）建设单位项目负责人：（签章）年月日年月日年月日气体灭火系统工程材料进场检验记录表（GB 50263－2016）表号： QFD001/01-01单位（子单位）工程名称2014 年中国联通西藏林芝地区地市通信枢纽局房新建工程分部（子分部）工程名称系统工程（进场检验）检验批次QFD001/01-01施工单位西藏星火消防有限公司项目经理叶恭良监理单位四川公众监理咨询有限公司监理工程师施工执行标准名称及编号气体灭火系统施工及验收规范 GB 50263－2007监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1管材、管道连接件的品种、规格、性条符合要求第 4.2.1能等应符合相应产品标准要求2管材、管道连接件的外观质量要符合设条符合要求第 4.2.2检计及相关技术要求查项3管材、管道连接件的规格尺寸、厚度及条符合要求目第 4.2.3允许偏差应符合其产品标准和设计要求对设计有复验要求及质量有疑义的灭火4剂、管材及管道连接件，应抽样复验，条符合要求第 4.2.4其复验结果应符合国家现行产品标准和设计要求专业工长（施工员）施工班组长施工单位项目负责人：（签章）施工单位检查评定结果年月日监理工程师：（签章）监理（建设）单位验收结论年月日气体灭火系统工程系统组件进场检查记录表（GB50263－2016）表号： QFD001/01-02单位（子单位）工程名称2014 年中国联通西藏林芝地区地市通信枢纽局房新建工程分部（子分部）工程名称系统工程（进场检验）检验批次QFD001/01-02施工单位西藏星火消防有限公司项目经理叶恭良监理单位四川公众监理咨询有限公司监理工程师施工执行标准名称及编号气体灭火系统施工及验收规范 GB 50263－2007施工质量验收规范的规定监理（建设）施工单位检查评定记录单位验收记录灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀1驱动装置、喷嘴、信号反馈装置、检漏装第 4.3.1条符合要求置、减压装置等系统组件的外观质量应符合相关规定灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀检2驱动装置、喷嘴、信号反馈装置、检漏装第 4.3.2条符合要求查置、减压装置等系统组件技术质量应符合项相关规定目灭火剂存储容器内的充装量、充装压力及3第 4.3.3条符合要求充装系数、数量系数，应符合相关规定4阀驱动装置应符合相关规定第 4.3.4条符合要求低压二氧化碳灭火系统储存装置、柜式气体5灭火装置、热气溶胶灭火装置等灭火系统产第 4.3.5条符合要求品应进行检查专业工长（施工员）施工班组长施工单位项目负责人：（签章）施工单位检查评定结果年月日监理工程师：（签章）监理（建设）单位验收结论年月日气体灭火系统工程系统安装子分部工程质量验收记录GB 50263－2016表号： QFD001/02单位（子单位）工程名称2014 年中国联通西藏林芝地区地市通信枢纽局房新建工程施工单位建设单位监理单位西藏星火消防有限公司中国联合网络通信西藏自治区分公司四川公众监理咨询有限公司质量部门负责人樊东升项目技术负责人监理工程师序号分项工程名称检验批次施工单位检查评定记录验收意见1灭火剂储存装置的安装QFD001/02- 01合格2选择阀及信号反馈装置的安装-合格QFD001/02 023阀驱动装置的安装-合格QFD001/02 034灭火剂输送管道的安装-合格QFD001/02 045喷嘴的安装-合格QFD001/02 056预制灭火系统的安装-合格QFD001/02 067控制组件的安装QFD001/02- 07合格质量控制资料合格安全和功能检验（检测）报告合格观感质量验收合格5.1.1气体灭火系统的安装应按本规范填写施工过程检查记录。
