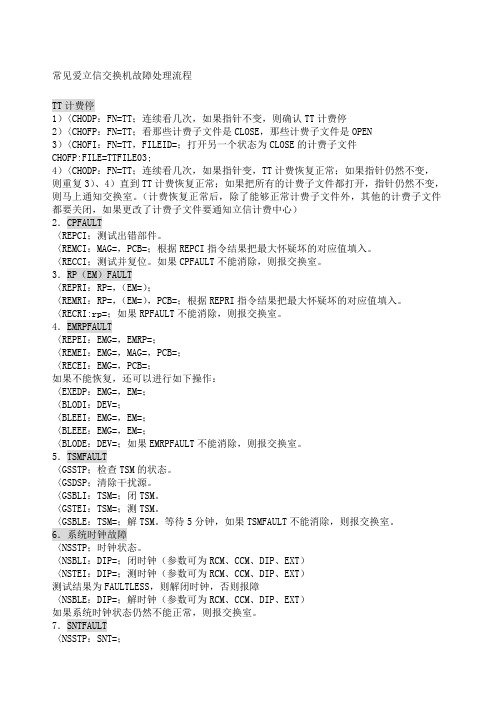

常见爱立信交换机故障处理流程TT计费停1）〈CHODP：FN=TT；连续看几次，如果指针不变，则确认TT计费停2）〈CHOFP：FN=TT；看那些计费子文件是CLOSE，那些计费子文件是OPEN3）〈CHOFI：FN=TT，FILEID=；打开另一个状态为CLOSE的计费子文件CHOFP:FILE=TTFILE03;4）〈CHODP：FN=TT；连续看几次，如果指针变，TT计费恢复正常；如果指针仍然不变，则重复3）、4）直到TT计费恢复正常；如果把所有的计费子文件都打开，指针仍然不变，则马上通知交换室。
（计费恢复正常后，除了能够正常计费子文件外，其他的计费子文件都要关闭，如果更改了计费子文件要通知立信计费中心）2．CPFAULT〈REPCI；测试出错部件。
〈REMCI：MAG=，PCB=；根据REPCI指令结果把最大怀疑坏的对应值填入。
〈RECCI；测试并复位。
如果CPFAULT不能消除，则报交换室。
3．RP（EM）FAULT〈REPRI：RP=，（EM=）；〈REMRI：RP=，（EM=），PCB=；根据REPRI指令结果把最大怀疑坏的对应值填入。
〈RECRI:rp=；如果RPFAULT不能消除，则报交换室。
4．EMRPFAULT〈REPEI：EMG=，EMRP=；〈REMEI：EMG=，MAG=，PCB=；〈RECEI：EMG=，PCB=；如果不能恢复，还可以进行如下操作：〈EXEDP：EMG=，EM=；〈BLODI：DEV=；〈BLEEI：EMG=，EM=；〈BLEEE：EMG=，EM=；〈BLODE：DEV=；如果EMRPFAULT不能消除，则报交换室。
5．TSMFAULT〈GSSTP；检查TSM的状态。
〈GSDSP；清除干扰源。
〈GSBLI：TSM=；闭TSM。
〈GSTEI：TSM=；测TSM。
〈GSBLE：TSM=；解TSM。
等待5分钟，如果TSMFAULT不能消除，则报交换室。
6．系统时钟故障〈NSSTP；时钟状态。

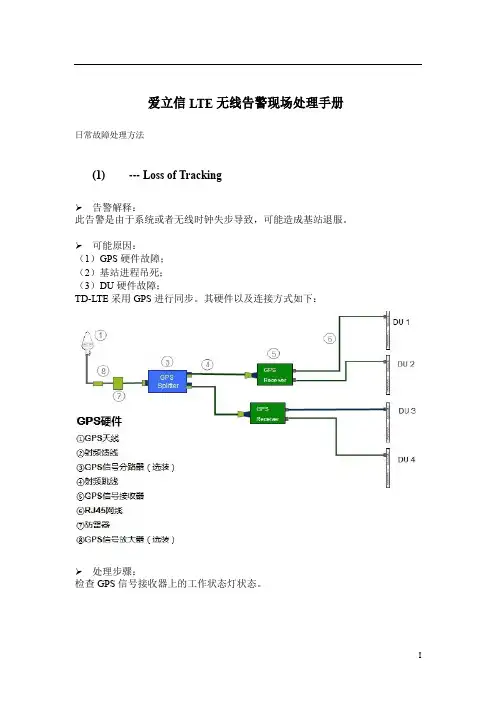

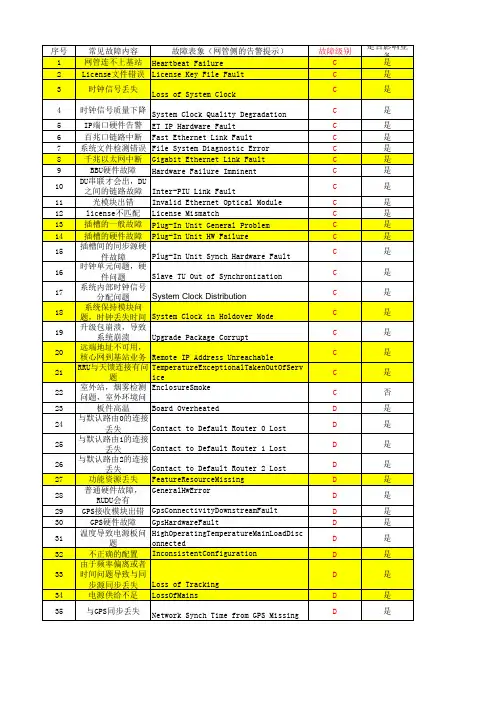

爱立信LTE无线告警现场处理手册日常故障处理方法(1)---Loss of Tracking➢告警解释：此告警是由于系统或者无线时钟失步导致，可能造成基站退服。
➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；TD-LTE采用GPS进行同步。
其硬件以及连接方式如下：➢处理步骤：检查GPS信号接收器上的工作状态灯状态。
（1）灯不亮1.检查GPS信号接收器和连接DU的RJ45网线，如有问题则进行更换。
2.检查DU上的GPS端口是否存在问题，如有问题则更换DU。
（2）绿灯常亮1.检查连接DU的RJ45网线，如有问题进行更换。
2.通知后台重启基站3.更换DU。
（3）绿灯闪1.按照上面GPS硬件连接图按照从DU到GPS天线的顺序检查各个接口是否有虚接、各线缆是否有破损、各个单元硬件是否存在问题，如有问题则进行重接或者更换。
2.通知后台重启基站3.更换DU。
(2)---Network Synch Time from GPS Missing➢告警解释：此告警是由于GPS信号丢失导致，可能导致基站退服。
➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；➢处理步骤：请参考“Loss of Tracking”告警的处理步骤。
(3)---System Clock Quality Degradation➢告警解释：此告警表示系统或者无线时钟进入了“free-running”模式，不能满足系统正常工作的需求。
该告警为伴生告警，其提示作用。
能够触发该告警的子告警为：●Network Synch Time from GPS Missing●Loss of Tracking●TU Synch Reference Loss of Signal➢可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。
➢处理步骤：由于该告警为伴生告警，处理步骤请参见其伴生的子告警。
(4)---Remote IP Address Unreachable➢告警解释：此告警表示远端IP地址不可达，多为到核心网的IP地址不可用。

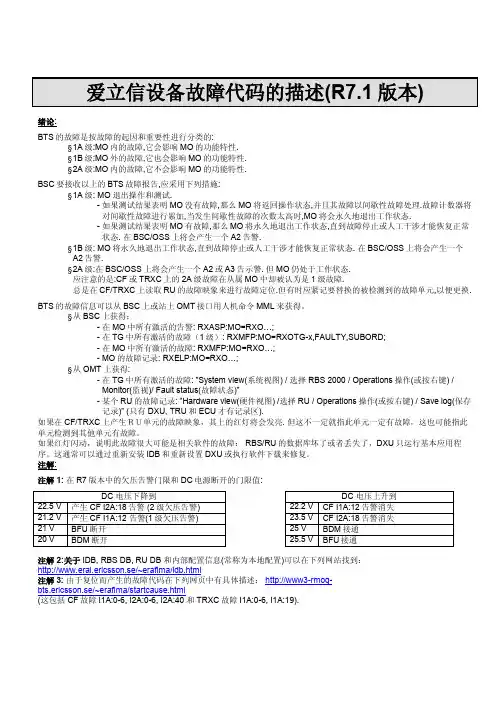

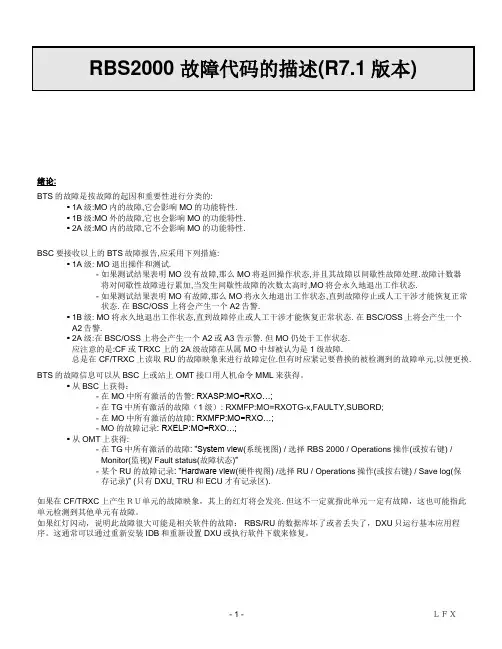

绪论:BTS的故障是按故障的起因和重要性进行分类的:▪ 1A级:MO内的故障,它会影响MO的功能特性.▪ 1B级:MO外的故障,它也会影响MO的功能特性.▪ 2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪ 1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪ 1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪ 2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换. BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
▪从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) /Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。
中国移动通信有限公司分公司 发布2007-6-30发布 2007-6-30实施 移动通信维护手册爱立信交换设备维护分册-故障处理版本号：1.0.0目录1 APZ部分： (1)1.1 故障描述：告警BACKUP INFORMATION FAULT (1)1.2 故障描述：告警SIZE ALTERATION OF DATA FILES SIZE CHANGE REQUIRED (1)1.3 故障描述：告警AUDIT FUNCTION THRESHOLD SUPERVISION (2)1.4 故障描述：告警CP FAULT (2)1.5 故障描述：告警SOFTWARE ERROR (3)1.6 故障描述：告警SYSTEM RESTART (3)2 APT部分： (3)2.1 故障描述：告警ANALYSIS DATA FAULT (3)2.2 故障描述：告警BLOCKING SUPERVISION (4)2.3 故障描述：告警CCITT7 DESTINATION INACCESSIBLE (5)2.4 故障描述：告警CCITT7 SIGNALLING LINK FAILURE (5)2.5 故障描述：告警CCITT7 LINK SET SUPERVISION (6)2.6 故障描述：告警DIGITAL PATH FAULT SUPERVISION (6)2.7 故障描述：告警DISTURBANCE SUPERVISION OF TRUNK ROUTES (7)2.8 故障描述：告警GROUP SWITCH FAULT (7)2.9 故障描述：告警SEMIPERMANENT CONNECTION FAULT (8)2.10 故障描述：告警SWITCHING NETWORK TERMINAL FAULT (9)2.11 故障描述：告警NM ROUTE LOAD STATE CHANGE (10)2.12 故障描述：告警RP FAULT (10)2.13 故障描述：告警SIGNALLING FAULT SUPERVISION (11)2.14 故障描述：告警SYNCHRONOUS DIGITAL PATH FAULT SUPERVISION (11)2.15 故障描述：告警NETWORK SYNCHRONIZATION FAULT (12)2.16 故障描述：告警EVENT REPORTING THRESHOLD REACHED，门限已达到80％ (12)2.17 故障描述：告警M3UA DESTINATION INACCESSIBLE (12)3 IOG部分： (13)3.1 故障描述：告警ALI FAULT MAG PCB ADDINFO ALI-0 - NO CONTACT (13)3.2 故障描述：告警PORT BLOCKED (14)3.3 故障描述：告警PVC SET-UP FAILURE (14)3.4 故障描述：告警LINE UNIT BLOCKED (15)3.5 故障描述：告警SP NODE AUTOMATICALLY BLOCKED (16)3.6、故障描述：告警SP TRANSIENT FAULT SUPERVISION (16)4 APG部分 (17)4.1 故障描述：告警AP LOG STATISTICS (17)4.2 故障描述：告警AP ANTIVIRUS FUNCTION FAULT (17)4.3 故障描述：告警AP FAULT (18)4.3.1 MIRRORED DISKS NOT REDUNDANT：磁盘镜像有问题引起。
移动通信基站设备常见故障处理案例第一章爱立信基站主设备常见故障一、载频盘故障（一）故障现象：fault灯亮；fault灯亮，operation灯亮；operation灯亮，TX not 灯常亮等载频盘指示灯图1（二）故障定位：载频盘故障（三）故障所用仪器仪表：笔记本电脑（四）处理步骤：1、检查所坏的载频盘的位置，确认位置无误。
2、通知机房将故障载频盘闭掉等待机房闭掉故障载频后，戴上静电手镯，把故障载频的状态切换到本地。
3、掉电后将故障载频卸下换上备件载频加电。
4、待自检完毕后，将载频状态切换至远端，通知机房激活载频。
二、PSU故障（一）、故障现象：PSU fault灯亮PSU指示灯图2(二)、故障定位：检查是PSU故障还是PSU光纤环路故障，或ECU故障，确定故障为PSU故障后进行更换PSU。
（三）、所用仪器仪表：笔记本电脑（四）、处理步骤：1、连接笔记本电脑与主设备，打开OMT管理软件读取主设备数据库2、用OMT软件找出故障PSU进行更换。
3、进行更换PSU的时候我们要遵守的原则是：断PSU电源的时候要先直流后交流，接PSU电源的时候要先交流后直流。
4、遵守更换PSU的原则，将故障PSU拆下，换上备件PSU，观察故障告警是否消除。
三、CDU A 、C、C+故障（一）、故障现象：CDU fault灯亮（二）、故障定位：CDU A 、C、C+故障（三）、所用仪器仪表：笔记本电脑（四）、处理步骤：1、连接笔记本电脑与主设备，打开OMT管理软件读取主设备数据库2、用OMT软件确定是否CDU故障3、若不是CDU故障用OMT软件重新进行故障定位，找出故障点；若是CDU故障，进行更换故障CDU4、更换前要通知机房将故障单元所在小区闭掉。
更换的时候首先将故障CDU断电，然后用专用工具T10将CDU拆下，将备件CDU装上后，确认连线无误后将CDU 加电，观察基站告警是否消除。
5、待CDU、TRU状态正常后通知机房将基站激活，观察设备是否运行正常，正常后清洁卫生离开现场。
基站常见故障处理CF EC10（Main fail (External Power Source Fail)）：外部电源故障处理步骤：1．检查出现故障小区的PSU是否工作正常：检查指示灯是否正常；2．检查电源链路，包括电缆、熔丝空开等；3．检查IDB中配置的电源系统是否和实际使用的电源系统一致；4．检查交流电源是否连接正确；5．更换PSU。
HW and IDB inconsistency（硬件和IDB数据不一致）：处理步骤：1．检查硬件的频段、配置数量是否和IDB的配置数据相一致。
2．如发现数据不同，需要重新传建IDB或者在IDB中进行修改。
Climate sensor fault, System voltage sensor fault，A/D converter fault告警处理步骤：1．检查出现告警小区的PSU、ECU是否工作正常。
2．如PSU出现问题，则更换。
（参照例三）3．如ECU出现问题，则更换。
4．将出现告警的ECU电源关闭，更换ECU。
5．更换后，将其电源开启。
TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤：1，检查TX电缆与TRU是否正确连接。
2，对TRU进行复位或者断电后重新加电，看是否能够恢复。
3，讲该载频进行退出/进入服务的操作，或者将该载频对应的TG退服后重新进入，看是否可以恢复。
4，若经过上述操作后，故障仍然存在，或者以后再次出现，建议更换该TRU。
TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤：1,检查CDU电源是否正常。
2,检查IDB中CDU配置是否正确。
3,检查TRU是否安装正确，与Y-link线连接是否正确。
4,检查IDB中TRU配置是否正确。
5,检查CDU-BUS线包括背板连线。
6,将CDU进行断电/加电操作。
7,重启DXU，CDU，TRU。
8,更换TRU。

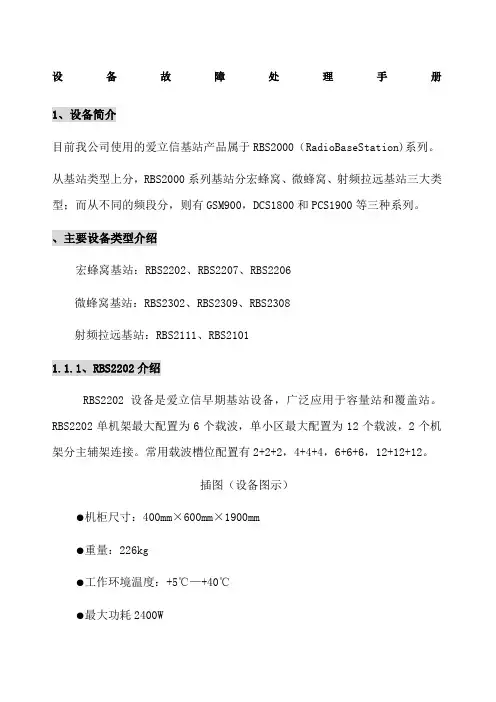

设备故障处理手册1、设备简介目前我公司使用的爱立信基站产品属于RBS2000（RadioBaseStation)系列。
从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM900，DCS1800和PCS1900等三种系列。
、主要设备类型介绍宏蜂窝基站：RBS2202、RBS2207、RBS2206微蜂窝基站：RBS2302、RBS2309、RBS2308射频拉远基站：RBS2111、RBS21011.1.1、RBS2202介绍RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。
RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。
常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。
插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：226kg●工作环境温度：+5℃—+40℃●最大功耗2400W●每个机柜最多能放6块载频。
●机柜既可以配置成EGSM900M的BTS，也可以配置成DCS1800M的BTS。
1.1.2、RBS2207介绍RBS2207设备适用DTRU，集成度较高，机架高度只有2206的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。
常用配置有2+2+2、4+2。
插图（设备图示）1.1.3、RBS2206介绍RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。
每个机架有6个槽位，最大配置为12个载波。
常用槽位配置有4+4+4，6+6，8+4，12+12+12。
插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：230kg●工作环境温度：+5℃—+40℃●最大功耗4800W●每个机柜最多能放6块载频（dTRU）。
●机柜既可以配置成EGSM900M的BTS，也可以配置成DCS1800M的BTS。
（流程管理）爱立信常见交换机故障处理流程常见爱立信交换机故障处理流程TT计费停1）〈CHODP：FN=TT；连续看几次，如果指针不变，则确认TT计费停2）〈CHOFP：FN=TT；看那些计费子文件是CLOSE，那些计费子文件是OPEN3）〈CHOFI：FN=TT，FILEID= ；打开另一个状态为CLOSE的计费子文件CHOFP:FILE=TTFILE03;4）〈CHODP：FN=TT；连续看几次，如果指针变，TT计费恢复正常；如果指针仍然不变，则重复3）、4）直到TT计费恢复正常；如果把所有的计费子文件都打开，指针仍然不变，则马上通知交换室。
（计费恢复正常后，除了能够正常计费子文件外，其他的计费子文件都要关闭，如果更改了计费子文件要通知立信计费中心）2．CP FAULT〈REPCI；测试出错部件。
〈REMCI：MAG= ，PCB= ；根据REPCI指令结果把最大怀疑坏的对应值填入。
〈RECCI；测试并复位。
如果CP FAULT不能消除，则报交换室。
3．RP（EM）FAULT〈REPRI：RP= ，（EM= ）；〈REMRI：RP= ，（EM= ），PCB= ；根据REPRI指令结果把最大怀疑坏的对应值填入。
〈RECRI :rp=；如果RP FAULT不能消除，则报交换室。
4．EMRP FAULT〈REPEI：EMG= ，EMRP= ；〈REMEI：EMG= ，MAG= ，PCB= ；〈RECEI：EMG= ，PCB= ；如果不能恢复，还可以进行如下操作：〈EXEDP：EMG= ，EM= ；〈BLODI：DEV= ；〈BLEEI：EMG= ，EM= ；〈BLEEE：EMG= ，EM= ；〈BLODE：DEV= ；如果EMRP FAULT不能消除，则报交换室。
5．TSM FAULT〈GSSTP；检查TSM的状态。
〈GSDSP；清除干扰源。
〈GSBLI：TSM= ；闭TSM。
〈GSTEI：TSM= ；测TSM。
中国移动通信有限公司分公司 发布2007-6-30发布 2007-6-30实施 移动通信维护手册爱立信交换设备维护分册-故障处理版本号：1.0.0目录1 APZ部分： (1)1.1 故障描述：告警BACKUP INFORMATION FAULT (1)1.2 故障描述：告警SIZE ALTERATION OF DATA FILES SIZE CHANGE REQUIRED (1)1.3 故障描述：告警AUDIT FUNCTION THRESHOLD SUPERVISION (2)1.4 故障描述：告警CP FAULT (2)1.5 故障描述：告警SOFTWARE ERROR (3)1.6 故障描述：告警SYSTEM RESTART (3)2 APT部分： (3)2.1 故障描述：告警ANALYSIS DATA FAULT (3)2.2 故障描述：告警BLOCKING SUPERVISION (4)2.3 故障描述：告警CCITT7 DESTINATION INACCESSIBLE (5)2.4 故障描述：告警CCITT7 SIGNALLING LINK FAILURE (5)2.5 故障描述：告警CCITT7 LINK SET SUPERVISION (6)2.6 故障描述：告警DIGITAL PATH FAULT SUPERVISION (6)2.7 故障描述：告警DISTURBANCE SUPERVISION OF TRUNK ROUTES (7)2.8 故障描述：告警GROUP SWITCH FAULT (7)2.9 故障描述：告警SEMIPERMANENT CONNECTION FAULT (8)2.10 故障描述：告警SWITCHING NETWORK TERMINAL FAULT (9)2.11 故障描述：告警NM ROUTE LOAD STATE CHANGE (10)2.12 故障描述：告警RP FAULT (10)2.13 故障描述：告警SIGNALLING FAULT SUPERVISION (11)2.14 故障描述：告警SYNCHRONOUS DIGITAL PATH FAULT SUPERVISION (11)2.15 故障描述：告警NETWORK SYNCHRONIZATION FAULT (12)2.16 故障描述：告警EVENT REPORTING THRESHOLD REACHED，门限已达到80％ (12)2.17 故障描述：告警M3UA DESTINATION INACCESSIBLE (12)3 IOG部分： (13)3.1 故障描述：告警ALI FAULT MAG PCB ADDINFO ALI-0 - NO CONTACT (13)3.2 故障描述：告警PORT BLOCKED (14)3.3 故障描述：告警PVC SET-UP FAILURE (14)3.4 故障描述：告警LINE UNIT BLOCKED (15)3.5 故障描述：告警SP NODE AUTOMATICALLY BLOCKED (16)3.6、故障描述：告警SP TRANSIENT FAULT SUPERVISION (16)4 APG部分 (17)4.1 故障描述：告警AP LOG STATISTICS (17)4.2 故障描述：告警AP ANTIVIRUS FUNCTION FAULT (17)4.3 故障描述：告警AP FAULT (18)4.3.1 MIRRORED DISKS NOT REDUNDANT：磁盘镜像有问题引起。
设备故障处理手册1、设备简介目前我公司使用的爱立信基站产品属于RBS2000（Radio Base Station) 系列。
从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM 900，DCS 1800和PCS1900等三种系列。
1.1、主要设备类型介绍宏蜂窝基站：RBS2202、RBS2207、RBS2206微蜂窝基站：RBS2302、RBS2309、RBS2308射频拉远基站：RBS2111、RBS21011.1.1、RBS2202介绍RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。
RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。
常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。
插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：226kg●工作环境温度：+5℃—+40℃●最大功耗2400W●每个机柜最多能放6块载频。
●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。
1.1.2、RBS2207介绍RBS2207设备适用DTRU，集成度较高，机架高度只有2206的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。
常用配置有2+2+2、4+2。
插图（设备图示）1.1.3、RBS2206介绍RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。
每个机架有6个槽位，最大配置为12个载波。
常用槽位配置有4+4+4，6+6，8+4，12+12+12。
插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：230kg●工作环境温度：+5℃—+40℃●最大功耗4800W●每个机柜最多能放6块载频（dTRU）。
●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。
1.1.4、微蜂窝基站设备2302、2308、2309爱立信微蜂窝设备主要不同在于载波配置和实现功能上，结构上基本一致，最大发射功率为2W（33DB）。
RBS2302、RBS2309配置为2块载波，RBS2308配置为4块载波；RBS2308、RBS2309支持EDGE，RBS2302不支持。
爱立信微蜂窝设备采用一体化设计，从维护角度来看，如果能够确定传输和电源没有问题，就必须通过更换主体设备来处理故障。
插图（设备图示）1.1.4、射频拉远基站RBS2101，RBS2111RBS2111、RBS2101由主设备和拉远单元两部分组成，中间用光缆连接，实现方式灵活。
RBS2101配置为1*1、1*2、1*3，RBS2111可以配置为1*2，2*2，3*2或者1*4、1*6。
维护方式与微蜂窝类似，主要注意两点：一是要特别重视防雷，二是要注意防水浸水。
1.2、主要模块介绍1.2.1、RBS2202各主要模块介绍▪DXU (Distribution switch Unit)分配交换单元▪TRU (TRansceiver Unit)收发信单元▪CDU (Combing and Distribution Unit)合成与分路单元▪ECU (Energy Control Unit)能源环境控制单元▪PSU (Power Supply Unit)电源侍服单元▪BFU (Battery Fuse Unit)电池熔丝单元▪IDM (Internal Distribution Module)内部分配模块1.2.1.1、RBS2202模块类别介绍1、DXU (Distribution switch Unit)分配交换单元DXU是RBS2000的中央控制单元，它具有下面的几个功能：●分配交换，SWITCH的功能●面向BSC的接口●定时单元，与外部时钟同步或与内部参考信号同步，●外部告警的连接，所有机架外的告警信号接口。
●本地总线控制●物理接口G.703，处理物理层与链路层，●OMT接口，提供用于外接终端的RS232串口●处理A-BIS链路资源，如安装软件先存贮于刷新存贮器后向DRAM下载。
●信令链的解压与压缩(CONCENTRATES)，及依TEI来分配DXU信令与TRU信令。
●保存一份机架设备的数据库。
第一：机架安装的硬件单元即所有RU单元的识别，物理位置，配置参数。
第二、硬件单元的产品编号、版本号、系列号等。
目前使用的DXU有以下几种型号：DXU-01/03示意图DXU-11示意图DXU-21A示意图2、TRU (TRansceiver Unit) 收发信单元▪负责接收和发射（移动台无线信号处理）▪一个TRU可同时处理若干个移动用户信号▪具有有循环测试发射机及接收机功能载波按照类型分为TRU STRU DTRU 三种，其中RBS2202支持TRU、STRU；RBS2207和RBS2206支持DTRU。
STRU 支持EDGE，需要DXU21支持，（double TRU)一个物理模块包含了两个收发信机，支持EDGE功能。
TRU示意图TRU结构图3、CDU (Combing and Distribution Unit)合成分配单元CDU是TRU和天线系统的接口，它允许几个TRU连接到同一天线。
它合成几部发信机来的发射信号和分配接收信号到所有的收信机，在发射前和接收后所有的信号都必须经过滤波器的滤波，它还包括一对测量单元，为了电压驻波比（VSWR）的计算，它必须保证能对前向和反向的功率进行测量。
CDU的硬件功能包括：●发信机的功率合成（能合成两个TRU的CDU为A型）●收信信号的前置放大和分配●天线系统的管理支持●RF的滤波●天线低噪声放大器的功率供给和监视●内设的RF内部环行器用于防止RF的反射功率对CDU安全的威胁目前RBS2202使用的CDU有三种型号，CDU-A、CDU-C、CDU-C+、CDU-D，第一种不采用合成技术，第二、三两种采用HCOMB，后一种采用FCOMB。
HCOMB的特点是只能进行两路信号的合成，损耗大约为3dB。
这种合成器的造价低。
但只能进行2路信号的合成，如果要将4路信号合成，则需要经过两级所以损耗加大至6dB，在第四期工程中，大部分采用CDU-D型合成器，它的特点是可以进行多至12路信号的合成，加上采用双极性天线，只用到两条馈线，施工特别简单。
由于CDU由TRU控制，通过CDU-BUS来执行，一个整体的CDU 起码必须有一个TRU来执行控制，所以CDU-A最少可以安装1台TRU。
一个CDU只连接一条收发天线，为分集接收的需要，至少要安装两台CDU-C，而CDU受TRU控制，所以至少要有2台TRU，且每个CDU各安装1个，即1、3或2、4。
CDU-A示意图CDU-C+示意图CDU-D示意图CDU-A的结构图CDU-C+结构图CDU-C+交叉连接结构图CDU-D结构图2个CDU-D相接结构图4、ECU (Energy Control Unit)能源环境控制单元ECU主要用于控制及监看供电及环境设备的状态的（如：PSU；BFU；电池，AC连接单元，风扇，发热器，冷却器及散热装置等），另外ECU还可以调节机柜内的环境条件以保证设备系统的正常运作。
在系统加电失败或机器冷启动时，ECU起到保护设备的作用。
它可以通过感应器根据机柜内外的温度、湿度来控制散热装置、风扇及供电设备间歇性地工作，以延长设备各部件的寿命。
5、PSU (Power Supply Unit)电源侍服单元PSU（POWER SUPPLY UNIT）--电源供给单元PSU有两个版本：PSU230和PSU-48。
PSU230是将230V交流电转换成机柜内使用的+24V的电源模块。
PSU-48是将-48V 直流电转换成机柜内使用的+24V的电源模块。
目前基站主要使用的都是PSU-48PSU的主要功能：通过光纤与ECU进行通信，接受ECU的检测和控制。
输出电压调整，输出过压保护，功率限制。
PSU-48示意图如下：6、BFU (Battery Fuse Unit)电池熔丝单元BFU是电池的电流熔断器，通常连接电池的内部+24V直流线上，BFU也提供+24V直流电到ECU。
总的来讲，BFU在电池与设备间起到（可控制）直流熔丝的作用。
7、IDM (Internal Distribution Module)内部分配模块IDM是无线机柜内分配内部24伏直流电到各个单元的一块面板，机柜内每个内部分配的电流都有一个熔丝在IDM上以保护所分配的单元，另外IDM面板还提供防静电的插孔。
1.2.2、RBS2207各主要模块介绍RBS2207基站各模块功能与RBS2202类似，不另外说明。
RBS2207只支持DXU21,支持CDUJ型合路器，支持DTRUCDUJ型合路器特点，CDUJ合路器可以单独使用也可以2个并联使用，其中CDUJ单独使用时可以使用非合路发射模式，发射功率比合路发射模式大3DB.1.2.3、RBS2206各主要模块介绍RBS2206基站各模块功能与RBS2202类似，不另外说明。
RBS2206支持DXU21和DXU22,支持DTRU,支持CDUF和CDUG.CDU-F支持的载波结构是：3×4、2×6、1*8、1×12四种结构。
其中2*6 、1*12面板接线方式一样，天线接法不同；1*8、3*4面板接线方式一样，天线接法不同。
CDU-G支持一种是容量模式和一种覆盖模式，CDU-G用于覆盖模式时输出功率比用于容量模式时大3dBm; CDU-G用于容量模式时的配置结构为：3×4，一个RBS2206机架可容纳3个CDU-G。
1.3、各种CDU连线以及最大发射功率介绍1.3.1CDU载波配置和发射功率介绍RBS2000系列载波发射功率为47DB,可以在BSC调整参数降低发射功率，合路器口发射功率由载波发射功率和合路器类型以及发射方式共同决定。
1.3.2载波和CDU 接线图RBS2202CDU 接线图，以下是几种CDU 比较典型的图CDUD CDU C+ CDUARBS2206 CDU 接线图，以下是几种CDU 比较典型的图CDUG 4+4+4接线原理图CDUF接线原理图2*6及1*121*12 天线接线图2*6 天线接线图CDUF接线图3*4及1*81*12 天线接线图2*6 天线接线图2、日常维护工作内容Ericsson系列基站主要的维护工作内容，主要包括有：基站日常维护清洁、设备状态以及告警的查看处理、基站天馈线驻波比测试等。
2.1、基站主设备及天馈系统检查:VIP基站：1次/两周；普通站：1次/月2.1.1、基站机柜（BTS）检查一、BTS外部巡视检查1、目测BTS主设备，检查机柜外壳有否损坏、变形现象。
