低电压配电线路中怎样选择导线

低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。

做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。

第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。

第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。

第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。

第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。

一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。

用于断开短路电流的电器，应满足短路条件下的通断能力。

第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。

第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。

第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。

第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。

第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。

第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。

第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。

民用建筑电气设计中低压配电一般规定在民用建筑电气设计中，关于低压配电，一般有以下规定：
1. 低压配电系统的额定电压一般为220V或380V，频率为50Hz。

2. 低压配电线路的导线采用铜导线，导线截面积根据负荷计算确定。

3. 低压配电系统应满足用电设备的需求，根据建筑面积、建筑用途和用电设备负荷等因素进行设计。

4. 低压配电系统应设有总配电箱或总配电柜，用于接收进线电源并分配给各个子回路。

5. 低压配电系统中，应设有漏电保护装置，用于自动监测电流的不平衡和漏电情况，确保人身安全。

6. 低压配电线路应采用电缆或电线槽进行布线，需符合国家相关的电线电缆标准和安装要求。

7. 低压配电系统应设置过载保护和短路保护设备，以确保电气设备和线路的安全运行。

8. 低压配电系统应设有照明配电系统和动力配电系统，分别用于供应照明设备和动力设备的电力需求。

9. 低压配电系统应符合国家相关的建筑电气规范与标准，如《建筑电气设计规范》，以确保安全可靠的用电环境。

以上是一般情况下民用建筑电气设计中关于低压配电的一些常规规定，具体还需根据具体情况进行详细设计。

第 1 页共 1 页。

(1)电线架设于绝缘支柱(绝缘子、瓷珠或线夹)上，这种配线 方法除了在一些工业厂房的电力线路配线中仍有使用外，在 其他民用建筑中已基本不用。
(2)电线直接沿墙、天棚等建筑物结构敷设(用线卡固定)
(3)导线穿金属(塑料)管或金属(塑料)线槽用支持码直接敷 设在墙、天棚表面，
绝缘电线水平敷设时，室外离地面高度不小于2.7m；室内离地面 高度不小于2.5m。垂直敷设时，室外离地面高度不小于2.7m；室 内离地面高度不小于1.8m。绝缘导线经过建筑物的伸缩缝及沉降 缝时，应在跨越处的两侧将导线固定，并应留有适当余量。导线 穿墙或楼板时应穿管保护。 3.绝缘导线穿管敷设 绝缘导线穿管敷设既可以明敷又可暗敷。金属管布线一般适用于 室内、外场所。建筑物顶棚内，宜采用金属管布线。明敷和暗敷 于干燥场所的金属管可采用电线管。 金属管、塑料管布线的管路较长或有弯时，宜适当加装接线盒， 穿金属管的交流线路，应将同一回路的所有相线和中性线穿在同 一个管内。 塑料管布线一般适用于室内和有酸碱腐蚀的场所，但在易受机械 损伤的场所不宜明敷。
6.5.2高压设备 1.高压断路器 高压断路器是一种开关电器，不仅能够接通和断开正常负荷 的电流，还能在保护装置的作用下自动跳闸，切除故障电流。
高压断路器
2.高压隔离开关 在设备和线路进行检修时，为了保护人员和设备的安全，需 要电路中有一个明显的断开点，高压隔离开关就起这样一个作 用。 3.高压负荷开关 高压负荷开关是一个开关器件，主要用于高压线路中，负责接 通和断开正常工作的负荷电路
建筑类别 住宅建筑 旅馆建筑
建筑物名称 高层普通住宅 一、二自治区及部 级办公楼 银行
教学建筑 科研建筑
高等学校教学楼 高等学校重要实验室 科研院所重要实验室 市级（地区）及以上 气象台

低压电缆的选择低压电压又分为支线和干线两种。

支线是指启动器到电动机的电缆，向单台电动机供电；干线是指分路开关到启动器的电缆，向多台电动机供电。

低压电缆的选择就是确定各低压电缆的型号、芯线数、长度和截面等。

一、低压电缆型号、芯数和长度的确定1.低压电缆型号的选择2.确定电缆的芯线数目3,确定电缆长度二、低压电缆主芯线截面的选择低压电缆主芯线截面必须满足以下几个条件：1）正常工作时，电缆芯线的实际温度应不超过电缆的长时允许温度，所以应保证流过电缆的最大长时工作电流不得超过其允许持续电流；2）正常工作时，应保证供电网所有电动机的端电压在额定电压的95%~105%范围内，个别特别远的电动机端电压允许偏移8%~10%；3）距离远、功率大的电动机在重载情况下应保证能正常启动，并保证其启动器有足够的吸持电压。

4）所选电缆截面必须满足机械强度的要求。

在按上述条件选择低压电缆主芯线的截面时，支线电缆一般按机械强度的最小截面初选，按允许持续电流校验后，即可确定下来。

选择干线电缆主芯线时，如干线电缆不长，应先按电缆的允许持续电流初选；当干线电缆较长时，应按正常时的允许电压损失初选。

然后再按其他条件校验。

具体选择方法如下：1.按机械强度选择根据不同的机械设备，选择电缆的截面不小于橡套电缆满足机械强度要求的最小截面，见下表一。

表一橡套电缆满足机械强度的最小截面2.按长时允许持续电流选择电缆的长时允许持续电流1P应不小于通过电缆的最大长时工作电流I ca。

即I p^I ca式中：I p—电缆的长是允许持续电流，A（见表二、表三） I ca—通过电缆的最大允许长时工作电流，A。

表二矿用橡套电缆允许持续电流表三1KV-6KV三芯塑料绝缘电缆允许持续电流支线电缆最大长时工作电流可取电动机的额定电流。

干线电缆最大长时工作电流可按正式计算：^PJ103/ U N COS ^wm式中：K de—电缆线路所带负荷的需用系数，由表四查取。

高压低压配电柜的电缆选择和敷设技巧电力系统中高压低压配电柜的电缆选择和敷设技巧是保证电力传输安全和正常运行的重要环节。

本文将探讨高压低压配电柜电缆的选择标准和敷设技巧，以帮助读者更好地了解和应用这方面的知识。

一、电缆选择标准1.电压等级选择高压低压配电柜的电缆选择首先考虑的是电压等级。

根据工程要求和设计标准，确定配电柜的电缆电压等级。

通常情况下，高压电缆的电压等级为10kV以上，低压电缆的电压等级为1kV以下。

2.导体材质选择导体材质的选择直接影响电缆的导电性能和使用寿命。

根据工程要求和环境条件选择合适的导体材质，一般可分为铜导体和铝导体两种。

铜导体具有良好的导电性能和耐腐蚀性，适用于长距离输电和大电流负荷。

铝导体则更轻便、价格更低廉，适用于中小功率电缆的敷设。

3.绝缘材料选择绝缘材料是保证电缆绝缘性能和安全运行的关键。

根据工程要求和环境条件选择合适的绝缘材料，一般可分为聚氯乙烯（PVC）绝缘和交联聚乙烯（XLPE）绝缘两种。

PVC绝缘适用于低压电缆，XLPE绝缘适用于高压电缆。

4.屏蔽和护套选择屏蔽和护套是保护电缆免受外界干扰和物理损伤的关键。

根据工程要求和环境条件选择合适的屏蔽和护套材料。

在某些特殊环境下，可能需要使用金属护套来提供更好的电磁干扰屏蔽和机械保护。

二、电缆敷设技巧1.敷设路径选择选择合理的敷设路径可以减少电缆的损坏和维护隐患。

要避免与其他电缆或管道交叉，尽量避开潮湿、腐蚀和高温等环境。

在敷设时，要注意保持电缆的最小弯曲半径，避免弯曲过小造成电缆折损。

2.敷设方式选择根据工程要求和电缆特性选择合适的敷设方式。

常见的敷设方式包括直埋、电缆槽道、电缆沟槽和电缆桥架等。

根据具体情况选择合适的敷设方式，确保电缆的安全敷设和维护。

3.连接技巧电缆的连接技巧对于保证电力系统的正常运行至关重要。

在连接电缆时，要确保连接点的良好接触和稳定性。

使用合适的连接器和绝缘材料，避免电缆接头处出现氧化、松动等问题，确保电力传输的稳定性和安全性。

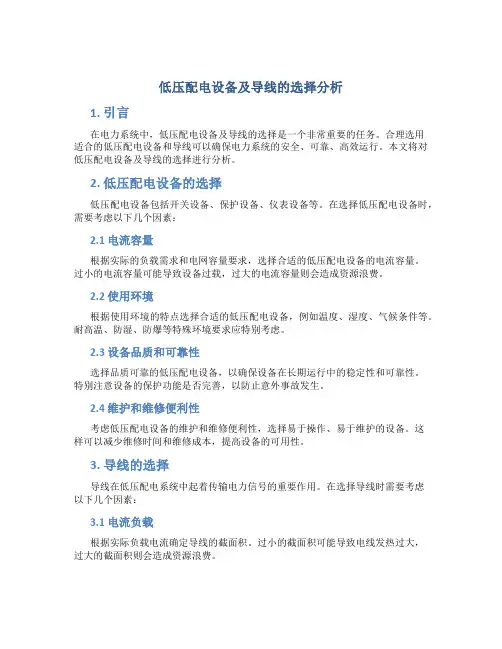

低压配电设备及导线的选择分析1. 引言在电力系统中，低压配电设备及导线的选择是一个非常重要的任务。

合理选用适合的低压配电设备和导线可以确保电力系统的安全、可靠、高效运行。

本文将对低压配电设备及导线的选择进行分析。

2. 低压配电设备的选择低压配电设备包括开关设备、保护设备、仪表设备等。

在选择低压配电设备时，需要考虑以下几个因素：2.1 电流容量根据实际的负载需求和电网容量要求，选择合适的低压配电设备的电流容量。

过小的电流容量可能导致设备过载，过大的电流容量则会造成资源浪费。

2.2 使用环境根据使用环境的特点选择合适的低压配电设备，例如温度、湿度、气候条件等。

耐高温、防湿、防爆等特殊环境要求应特别考虑。

2.3 设备品质和可靠性选择品质可靠的低压配电设备，以确保设备在长期运行中的稳定性和可靠性。

特别注意设备的保护功能是否完善，以防止意外事故发生。

2.4 维护和维修便利性考虑低压配电设备的维护和维修便利性，选择易于操作、易于维护的设备。

这样可以减少维修时间和维修成本，提高设备的可用性。

3. 导线的选择导线在低压配电系统中起着传输电力信号的重要作用。

在选择导线时需要考虑以下几个因素：3.1 电流负载根据实际负载电流确定导线的截面积。

过小的截面积可能导致电线发热过大，过大的截面积则会造成资源浪费。

3.2 输电距离根据导线的输电距离选择合适的导线材质和截面积。

长距离输电时，需要选择导线电阻较小的材质和截面积，以减少线损。

3.3 使用环境根据使用环境选择耐高温、耐腐蚀等特殊要求的导线。

如在潮湿或腐蚀性气候条件下使用，需要选择防潮、防腐蚀的导线。

3.4 安全性选择符合安全要求的导线，例如选择具有良好绝缘性能的导线，以确保电力系统的安全运行。

4. 总结低压配电设备及导线的选择是电力系统设计中的重要环节。

通过合理选择低压配电设备和导线，可以确保电力系统的安全、可靠、高效运行。

在选择过程中，需要考虑因素包括电流容量、使用环境、设备品质和可靠性、维护和维修便利性等。

高压低压配电柜的电力电缆选择与布线原则在设计和安装高压低压配电柜时，电力电缆的选择和布线原则至关重要。

正确的选择和布线可以确保电力系统的稳定性、安全性和可靠性。

在本文中，我们将讨论如何选择高压低压配电柜的电力电缆，并介绍一些布线原则。

一、电力电缆的选择1. 电线材料选择在选择电力电缆时，应该考虑使用优质的导体材料，如铜或铝。

铜导体具有良好的导电性能和耐腐蚀性，适用于大部分高压低压配电柜。

铝导体则比较适合用于长距离输电线路。

2. 电缆额定电压和电流根据实际需要，选择适用于高压低压配电柜的电缆额定电压和电流。

额定电压应比实际工作电压高，以确保电力系统的安全运行。

额定电流应根据负载大小和电缆的导电能力来确定。

3. 电缆绝缘层和护套电缆的绝缘层和护套应具有良好的绝缘性能和耐磨性。

一般来说，聚氯乙烯（PVC）绝缘层和聚氯乙烯（PVC）护套是常见的选择，但在特殊环境下，如高温、潮湿或易燃场所，需要选择具有相应特性的绝缘材料和护套。

二、布线原则1. 电缆长度和布线路径电缆的长度应根据实际需求合理确定，避免过长或过短，以免浪费资源或影响电力传输效果。

布线路径应避免与其他干扰源、磁场或高温区域接触，以确保电力传输的稳定性和安全性。

2. 电缆间的距离和间隔在布线过程中，电缆之间应该保持一定的距离和间隔，以避免相互干扰和发生意外故障。

一般来说，高压和低压电缆之间应保持足够的距离，并使用绝缘材料进行隔离。

3. 接地和屏蔽为了保证电力系统的安全性，接地是非常重要的。

在布线过程中，应该正确连接电缆的接地线，以防止电力泄漏和电压过高。

在某些特殊场合，如有干扰源的地方，可以考虑使用屏蔽电缆，以减少干扰和提高电力质量。

4. 标识和维护为了方便维护和管理，布线时应在电缆上标明相关的信息，如电源、负载、功能和编号等。

这样可以提高故障排查的效率，并确保及时恢复电力供应。

结论高压低压配电柜的电力电缆选择和布线原则是确保电力系统安全可靠运行的关键。

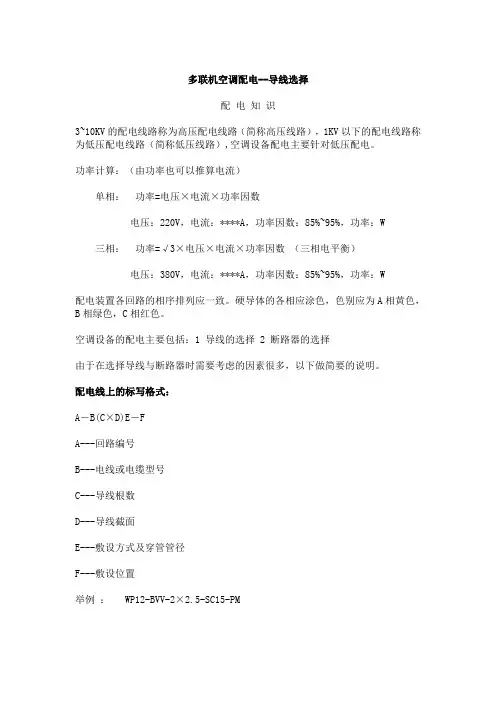

多联机空调配电--导线选择配电知识3~10KV的配电线路称为高压配电线路（简称高压线路），1KV以下的配电线路称为低压配电线路（简称低压线路）,空调设备配电主要针对低压配电。

功率计算：（由功率也可以推算电流）单相：功率=电压×电流×功率因数电压：220V，电流：****A，功率因数：85%~95%，功率：W 三相：功率=√3×电压×电流×功率因数（三相电平衡）电压：380V，电流：****A，功率因数：85%~95%，功率：W配电装置各回路的相序排列应一致。

硬导体的各相应涂色，色别应为A相黄色，B相绿色，C相红色。

空调设备的配电主要包括：1 导线的选择 2 断路器的选择由于在选择导线与断路器时需要考虑的因素很多，以下做简要的说明。

配电线上的标写格式：A－B(C×D)E－FA---回路编号B---电线或电缆型号C---导线根数D---导线截面E---敷设方式及穿管管径F---敷设位置举例： WP12-BVV-2×2.5-SC15-PMWP12－自定义编号BVV－电线型号2×2.5－2根2.5平方的线SC15－管径为15的水煤气管（也可用G）PM－沿天棚敷设空调配电常用导线及电缆：空调室内机常用导线类型-----BV线（铜芯聚氯乙烯绝缘电线）空调室外机常用电缆---------YJV电缆（铜芯交联聚乙烯绝缘聚氯乙烯护套电缆）VV电缆（铜芯聚氯乙烯绝缘聚氯乙烯护电缆）电线、电缆导体截面的选择应符合下列要求：1．按照敷设方式、环境温度及使用条件确定导体的截面，其额定载流量不应小于预期负荷的最大计算电流（当用电设备提供了额定电流时，额定电流为 50A 以下时，可按额定电流的1.25以上倍选线，当额定电流为50A以上时，可按额定电流的1.1倍以上选线。

）2．线路电压损失不应超过允许值（低压线路，自配电变压器二次侧出口至线路末端的允许电压损失一般为额定配电电压（220V,380V）的4％。

是一种硬线,其外层是浸过沥
芯线是单根的铜或铝线,其用
途和皮线基本相同。
它是一种软线,外层有棉纱织
物保护层。一般的花线从外
青并涂上蜡的棉纱或玻璃纤
观看,其中的一根棉纱织物上
维织物保护层,里面有橡胶绝
有白点,以示区别。棉纱织物
缘层。皮线中的芯线是单根
内有橡胶绝缘层。芯线由多
的铜或铝线。皮线主要用于
根细铜丝组成,用棉纱将它们
导线的
截面选择
五、导线的截面选择
动力线路与照明线路的导线截而选择要满足4 个方面的要求：
发热条件
导线在通过最大负荷电流时产生的发热温度,不应超过其正常运行时的最高允许温度。
电压损失
导线在通过最大负荷电流时产生的电压损失,不应超过其正常运行时的最大电压损失。
机械强度
导线截面不应小于机械强度要求的最小允许截面。
验算其发热条件和机械强度。
Thank you
for your patience
感谢您的耐心观看
常被采用。钢导线的表面应镀锌防锈蚀。
Part 02
导线的分类
二、导线的分类
二、导线的分类
对于室内传输线路必须采用绝缘导线。绝缘导线是由易导电的芯线和不易导电的绝缘层组成。芯线一般
由导电性能良好的铜或铝制作，绝缘层通常用聚氯乙烯或人工合成的橡胶制作,有的传输线在绝缘层外面还
有一层绝缘材料构成的保护层。
流，加之工作环境复杂,易受气象条件的影响,因此对导线有以下要求：
(1)导电性能好,以减小线路的功率损耗、电能损耗及电压损耗。
(2)机械性能好，即抗拉强度高,具有一定的强度和柔软性,不易折断
(3)耐化学腐蚀性能好,以适应不同污秽环境。

低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。

2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。

3. 同一平面的导线应凹凸一同或前后一同，不能交叉。

当有必要交叉时，可水平架空跨过，但有必要归于走线合理。

4. 布线应横平竖直，改换走向应笔直90度角;。

5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

6. 导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件、同一回来的不同接点的导线间距离保持一致。

7. 一个接线端子上的连接导线不得超过两根。

8. 布线时，严禁损伤线芯和导线绝缘。

9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。

10. 如果线路简单可不套编码套管。

以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。

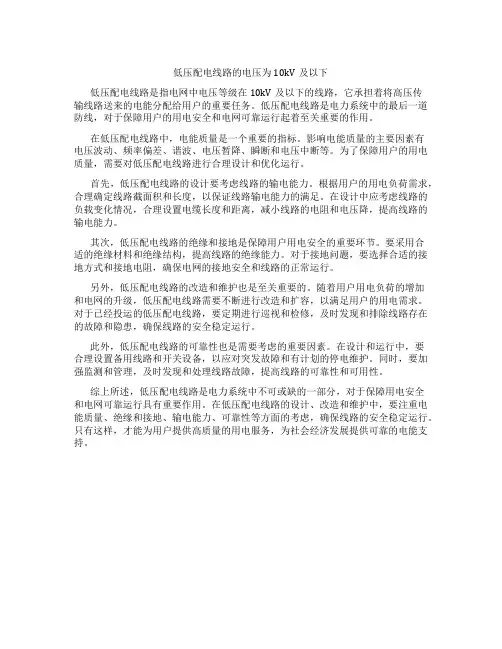

低压配电线路的电压为10kV及以下低压配电线路是指电网中电压等级在10kV及以下的线路，它承担着将高压传输线路送来的电能分配给用户的重要任务。

低压配电线路是电力系统中的最后一道防线，对于保障用户的用电安全和电网可靠运行起着至关重要的作用。

在低压配电线路中，电能质量是一个重要的指标。

影响电能质量的主要因素有电压波动、频率偏差、谐波、电压暂降、瞬断和电压中断等。

为了保障用户的用电质量，需要对低压配电线路进行合理设计和优化运行。

首先，低压配电线路的设计要考虑线路的输电能力。

根据用户的用电负荷需求，合理确定线路截面积和长度，以保证线路输电能力的满足。

在设计中应考虑线路的负载变化情况，合理设置电缆长度和距离，减小线路的电阻和电压降，提高线路的输电能力。

其次，低压配电线路的绝缘和接地是保障用户用电安全的重要环节。

要采用合适的绝缘材料和绝缘结构，提高线路的绝缘能力。

对于接地问题，要选择合适的接地方式和接地电阻，确保电网的接地安全和线路的正常运行。

另外，低压配电线路的改造和维护也是至关重要的。

随着用户用电负荷的增加和电网的升级，低压配电线路需要不断进行改造和扩容，以满足用户的用电需求。

对于已经投运的低压配电线路，要定期进行巡视和检修，及时发现和排除线路存在的故障和隐患，确保线路的安全稳定运行。

此外，低压配电线路的可靠性也是需要考虑的重要因素。

在设计和运行中，要合理设置备用线路和开关设备，以应对突发故障和有计划的停电维护。

同时，要加强监测和管理，及时发现和处理线路故障，提高线路的可靠性和可用性。

综上所述，低压配电线路是电力系统中不可或缺的一部分，对于保障用电安全和电网可靠运行具有重要作用。

在低压配电线路的设计、改造和维护中，要注重电能质量、绝缘和接地、输电能力、可靠性等方面的考虑，确保线路的安全稳定运行。

只有这样，才能为用户提供高质量的用电服务，为社会经济发展提供可靠的电能支持。

低压配电线路供电方式、路径、导线截面的选择1．低压配电线路路径的选择线路路径的设计必需与学校经济进展方案相结合，与校内规划建设相吻合，合理选择接点，避开迂回供电、卡脖子线路；同时要少占绿地、道路，线路要尽量短，转角、跨越尽量少，满意施工，运行维护便利。

此外，要远离储有易燃易爆物品的场所，并尽量避开简单受山洪，雨水冲刷的地方。

为了达到这一目标，依据自己工作阅历认为，一般选用电缆作为输电线路，它与架空线相比，具有如下优点：（1）埋设于地下，不需大走廊，占地少；（2）不受气候和环境污秽影响，送电性能稳定；（3）维护工作量小，平安性高；（4）可用于架空线难以通过的地方。

同时，电缆的选择应依据其电压等级，输送容量的大小，平安环境等因素综合考虑。

在高压电网中，广泛使用的是交联聚乙烯电缆和自容式充油电缆。

主要由于交联聚乙烯电缆具有绝缘性能好，介质损耗小；耐热耐老化性能好，工作温度高，输送容量大；不受高落差的制约；施工和维护都便利；防水问题简单处理。

2．导线截面的选择输电线路导线截面要依据所输送的用电负荷来确定，且考虑5-10年内负荷的增长；同时必需满意发热条件、电压损失，经济电流密度和机械强度。

其截面的选择一般按输送的有功功率及规定电压损失计算出导线截面，再核实这种导线实际载流量是否超过平安载流量，最终确定导线型号与截面。

另外，中性线的截面应与相线截面相同。

3．供电方式的选择在低压电网规划设计时，应以负荷需要而不是以负荷性质来确定低压电网结构。

对条件特殊好，动力、照明用电量特殊大的用户可实行"二条线"供电方式；对条件一般的用户只出一路三相四线即可，这样，既可以节省大量资金，又可为一户一表管理奠定良好基础。

电路中的导线的选择与使用导线是电路中的重要组成部分，它承担着电流的传输任务。

正确选择和使用导线对于电路的性能和安全都至关重要。

本文将介绍电路中导线的选择原则和使用注意事项。

一、导线选择原则1. 导线材料选择：常见的导线材料有铜和铝。

铜导线具有优良的导电性能和良好的导热性能，适用于大部分低压和中压电路。

铝导线则比铜导线成本更低，适用于一些低压场合。

在选择导线时应根据具体情况综合考虑。

2. 导线截面选择：导线的截面决定了其通过电流的能力。

一般情况下，导线截面越大，承载电流能力越强。

选择导线截面应根据电路负载电流、长度和电流密度等因素计算。

避免截面过小导致电流超载、发热过大。

3. 导线绝缘材料选择：导线绝缘材料的选择应考虑其绝缘性能和耐热性能。

常见的导线绝缘材料有PVC、PE、XLPE等。

根据环境温度、导线所处位置以及使用要求等，选择合适的绝缘材料。

二、导线使用注意事项1. 导线敷设：导线敷设时应注意避免与其他金属材料直接接触，并与其他电源线、信号线等分开敷设，避免干扰和短路。

导线应尽量保持平直、整齐并固定牢固，减少机械损伤和振动引起的松动。

2. 导线接头：导线接头应牢固可靠，接触电阻小，保证电流传输的稳定性和可靠性。

在连接导线时，应清除导线表面氧化层，使用合适的导线连接器进行连接，并进行良好的防潮措施。

3. 导线长度：导线长度对电路的性能有一定影响。

过长的导线会引起电压降低和损耗，因此应尽量控制导线长度，适当选择更粗的截面以减小电阻。

在设计电路时，应合理规划导线长度，避免过长或过短的情况。

4. 导线绝缘破损：定期检查导线绝缘是否破损，避免导线裸露导致触电和短路等安全隐患。

如果发现导线绝缘破损，应及时更换或修复，确保电路正常运行和使用安全。

总结：合理选择导线材料和截面，注意导线绝缘材料的选择，合理敷设和连接导线，控制导线长度，并定期检查导线绝缘状态，都是确保电路性能和安全的重要步骤。

在电路设计和维护中，对导线的选择与使用要给予充分的重视。

高压低压配电柜的电缆选择要考虑哪些因素在选择高压低压配电柜的电缆时，需要考虑以下几个因素：
1. 电压等级：首先需要确定配电柜中高压和低压的电压等级。

高压
通常指的是10kV以上的电压，低压则通常指的是1000V以下的电压。

根据电压等级的不同，选择相应的电缆以确保电力传输的安全稳定。

2. 绝缘材料：电缆绝缘材料的选择直接影响其耐电压能力和绝缘性能。

通常使用的绝缘材料包括聚乙烯、交联聚乙烯、聚氯乙烯等。

根
据电压等级和使用环境的要求，选择适合的绝缘材料以提供良好的绝
缘性能。

3. 敷设条件：在选择电缆时，需要考虑电缆的敷设条件。

例如，如
果电缆需要在地下敷设，则需要选择具有良好防水和抗压能力的电缆；如果电缆需要在高温环境下工作，则需要选择耐高温的电缆。

根据具
体的敷设条件选择适合的电缆，以确保电缆的可靠性和使用寿命。

4. 输电距离：电缆的选取还需要考虑输电距离。

长距离输电通常选
择低电阻、低电感和低耗损的电缆，以减小能源损耗。

而短距离输电
则可以考虑成本更低的电缆。

5. 负载情况：负载情况是选择电缆的另一个重要考虑因素。

不同负
载对电缆的电流承载能力有不同要求，需要选取足够承载电流的电缆，避免过载和损坏。

除了上述因素，还应该考虑电缆的可靠性、维护成本、环保性等因素。

选择适合的电缆不仅可以提高电力系统的安全性和稳定性，还可以降低故障率和维修成本。

综上所述，在选择高压低压配电柜的电缆时，需要综合考虑电压等级、绝缘材料、敷设条件、输电距离、负载情况等因素，以确保电力传输的可靠性和稳定性。

采区供电设计之采区低压电缆的选择电缆的选择包括确定电缆的型号、长度、芯线数目及主芯线截面大小。

其中以确定主芯线截面大小的计算较为复杂。

一、电缆选择的一般原则1、由于采区低压供电电压一般采用380/660V供电，优先采用660V供电，所以所选电缆电压主等级应大等于660V。

2、固定或半固定敷设的动力电缆，通常采用铠装电缆或不燃性橡胶电缆。

3、移动式或手持式电气设备都应使用专用的不燃性橡胶电缆。

4、固定敷设的照明，通讯、信号和控制用的电缆应用铠装电缆、塑料电缆或橡胶电缆，非固定敷设的，应用橡胶电缆。

5、低压电缆严禁采用铝芯。

6、电缆长度的确定⑴对于铠装电缆，其长度为巷道实际长度的1.05倍；对于橡套电缆；其长度为巷道实际长度的1.1倍。

⑵为了便于安装，当电缆中间有接头时，应在电缆两端处各增加3米。

⑶在确定电缆长度时，应以用电设备可能处于最远的地方来计算。

7、电缆芯线数目的确定⑴动力用橡套电缆一般选用四芯。

⑵信号电缆的芯数要根据控制、信号、通讯的需要来确定，并留有备用线芯，约为需用芯数的20%左右。

8、电缆截面选择原则⑴按电缆长时允许负荷电流的方法来选择，也叫安全载流量。

⑵按正常工作时的电压损失不超过允许范围。

应保证电动机正常工作的端电压不低于0.9U0。

⑶按电动机起动时端电压不低于额定电压的75%校验，或不会使磁力起动器无法合闸。

⑷对橡套电缆，还要考虑不小于电缆机械强度要求的最小截面。

⑸考虑到低压电缆短路的热稳定，即不因过热而损坏，故要求不小于保护装置要求的最小截面。

可查“第十三章井下过流保护5-13-47”中的表13-2-9。

二、电缆截面选择计算步骤1、按长时允许负荷电流选择电缆截面KI cc≥I g式中；Icc 电缆允许安全截流量，安K 环境温度校正系数，环境温度按25℃，取1；Ig 用电设备持续工作电流，安。

干线电缆中所通过的工作电流：I w=P·1000/√3·U N·cosφpj式中：U N 电网额定电压，伏；cosφpj 平均功率因数。

低压电力电缆和绝缘导线的选择叶道仁编二〇一三年十月低压电力电缆和绝缘导线的选择首先必须知道什么叫做低压电力电缆和导线？凡是耐压1000V以下的电力电缆和绝缘导线都称为低压电力电缆和导线。

在国民经济中应用十分广泛。

一，低压电力电缆和绝缘导线的类型选择：1,电力电缆和导线的类型选择：(1)电力电缆和绝缘导线的芯线材料：一般采用良导体钢、铝、合金铝、铜等金属材料，特殊的导线采用银、金贵重金属。

电力电缆和导线多般采用铝、合金铝、铜做芯线。

(2)电力电缆和绝缘导线的绝缘材料：一般采用电缆纸、橡胶、聚氯乙烯塑料、聚乙烯塑料、交联聚乙烯。

电力电缆和导线的绝缘材料决定电力电缆和导线的芯线最高容许温度，也就是确定电力电缆和导线载流量的因素之二,电力电缆截面和绝缘导线截面的选择方法一般有四种方法，分叙如下：1、按发热条件选择绝缘导线和电缆截面：应使导线的计算电流Ijs不大于允许载流量（允式中：ηd—电动机的额定效率；Cosφ—电动机的功率因素：U e—电动机的额定电压，kV;P ed—电动机的额定功率，kW。

t —短路持续时间（S）。

5000A，甚至更大的电流，年最大负荷小时数高时，应按经济电流密度选择电缆和导体截面。

按经济电流密度选择电缆和导体的截面时，通常大于按正常载流量所选的截面，因此按经济电流密度选择电缆和导体的选择增大切面，而增加的初期投资一般仅需2～4年即可收回，但总投资费用支出会降低的。

当应用容许发热条件或经济电流密度选择了电缆和导线的截面后，再用电压损失法来校验截面,计算出的电缆电压损失不超出有关规定，则是两个条件都均能满足要求。

电力电缆还需校验电缆芯线在供电系统短路时的热稳定性，它能满足热稳定要求，那就是我们所选择的电缆和导线截面合理和正确。

经验之谈：用来校审图纸。

电缆：年最大负荷小时数3000小时以内铝电缆1.92A/mm2；铜电缆2.5A/mm2。

3000～5000小时铝电缆1.73A/mm2；铜电缆2.25A/mm2。

e、YJLV22-0.6/1（ 3×240＋1×120）表示铝芯、交联聚氯 乙烯绝缘、钢带铠装、聚氯乙烯护套、额定电压为0.6/1KV、 三芯标称截面240mm²、中性线芯N的标称截面120mm²的电力 电缆。 f、、YJLV23-0.6/1（ 3×150＋2×70）表示铝芯、交联聚氯 乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为0.6/1KV、 三芯火线标称截面150mm²、其中2×70表示：中性线芯N的 标称截面为70mm²、保护线PE的标称截面也为70mm²的电力 电缆。 g、YJLV23-0.6/1（ 4×150＋1×70）表示铝芯、交联聚氯乙 烯绝缘、钢带铠装、聚乙烯护套、额定电压为0.6/1KV、四 芯的标称截面为150mm²、其中三芯火线截面为150mm²、中 性线芯N的截面也为150mm²、而保护线PE的标称截面为 70mm²的电力电缆。
• 例如：求铝排，铜排安全载流量，母排规格为：
•
•
15×3，30×4，50×5，60×6，80×8，
100×10（mm），求安全载流量。
• 解 已知：母排厚度 3mm厚系数为10，4mm厚系数 为12，5mm厚系数为13，6mm厚系数为14，8mm厚系 数为16，10mm厚系数为18。
• 求铝排安全载流量：
⑥、如某电缆型号为YJLV22，表示该电缆为交联聚氯乙烯绝缘、 铝芯、聚氯乙烯内护层、双钢带铠装、聚氯乙烯外护套电力 电缆；KVVP表示聚氯乙烯绝缘、聚氯乙烯护套、带屏蔽层的 铜芯控制电缆。
⑦、例如，ZR-BV表示阻燃铜芯聚氯乙烯（塑料）绝缘电线， ZR-BV-105表示阻燃铜芯聚氯乙烯（塑料）绝缘电线，可耐 105℃的高温，NH-VV表示铜芯聚氯乙烯绝缘、耐火聚氯乙烯 护套电缆，DW-低烟无囱等。
说明：口诀中的“二点五起整九倍，升级减一顺号对”是指导线 截面从2.5mm²开始，每平方毫米电流为9安，导线截面从2.5mm²以上， 即4mm²开始线号增大一等级，其安全电流系数减小1安培，直至25mm² 为止。 “三十五线乘以三点五，双双成组减半倍 ”。是指导线截面为35m²， 每一平方毫米安全电流为3.5安，从35mm²以上的导线开始，每两个等 级的线号为一组，安全电流系数在原来的基础上减小0.5安培，依次往 上推算，详见口诀表所示。 “高温九折，铜升级，裸线加一半”。是指高温场所使用的导线安全 电流应乘以系数0.9。铜升级是指同截面的铜线比铝导线大一线号等级 计算安全电流，即2.5mm²的铜线安全电流值，可按大一线号即4mm²的 铝线的安全电流来计。“裸线加一半”是指同截面的裸导线，可按绝 缘导线的安全电流乘以1.5倍来计算裸导线的安全电流值。如LJ-16的 裸铝绞线安全电流值（120A）, 应为BLV-16绝 缘线安全电流值（80A） 的1.5倍即80A×1.5=120A。裸铜绞线与绝缘铜线载流量关系也如此。 “导线穿管二、三、四, 八、七、六折勿忘记”是指导线穿管2根线 应乘系数0.8，导线穿管3根线乘以系数0.7，导线穿管4根线应乘系数 注：（1）上面口诀是以铝绝缘导线，环温25℃为准。 0.6。 （2）对于口诀中的a、b两句，同学们可参照下表对应记 忆。
