SBK、SG(ZSG)系列三相干式(整流)变压器

SG 、SBK系列三相干式变压器SG 、SBK 系列干式变压器为户内空气自冷式,适用于交流50或60Hz ,电压500V 及以下的电路中,是一般电器或照明灯常用的三相电源变压器,也可作为小型电源用。

产品符合:JB/T 8750标准。

产品概述选型指南正常工作和安装条件□ □ 环境温度最高不超过+40℃,最低不低于-5℃,并考虑到因温度变化会在产品表面产生凝露;□ 环境空气相对湿度不大于90%（25℃时）；□ 安装场所无严重的振动和颠簸;□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方;□ 电源电压波型为实际正弦波，三相电源近似对称。

海拔高度在不超过2000m;077图1 开启式外形及安装尺寸SG 、SBK 系列开启式干式变压器外型及安装尺寸（见表1、图1）SG 、SBK 系列防护式干式变压器外型及安装尺寸（见表1、图2、图3）图2 防护式 0.5~20kVA图3 防护式 30~130kVA078079SG 、SBK 系列三相干式变压器001表1绕组方式常用绕组方式分为已下几种ABCX Y Z X ABY ZCABCX Y ZX Y Z ab cabc ab cX Y ZX Y ZY/YY/Y 0Y/D订货须知变压器的基本规格型号、容量、开启式或防护式、数量；变压器的输入、输出电压以及联接方式；用户如有特殊要求，须用户与本公司达成协议后，本公司可以代为设计制造。

A B C X Y Z A B CX Y ZXYZa b ca b cD/DD/YXYZ080。

干式整流变压器
干式整流变压器

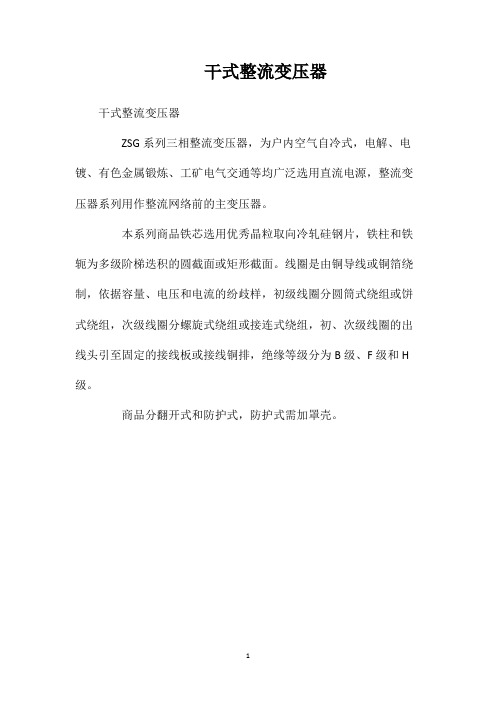

ZSG系列三相整流变压器，为户内空气自冷式，电解、电镀、有色金属锻炼、工矿电气交通等均广泛选用直流电源，整流变压器系列用作整流网络前的主变压器。

本系列商品铁芯选用优秀晶粒取向冷轧硅钢片，铁柱和铁轭为多级阶梯迭积的圆截面或矩形截面。

线圈是由铜导线或铜箔绕制，依据容量、电压和电流的纷歧样，初级线圈分圆筒式绕组或饼式绕组，次级线圈分螺旋式绕组或接连式绕组，初、次级线圈的出线头引至固定的接线板或接线铜排，绝缘等级分为B级、F级和H 级。

商品分翻开式和防护式，防护式需加罩壳。

1。

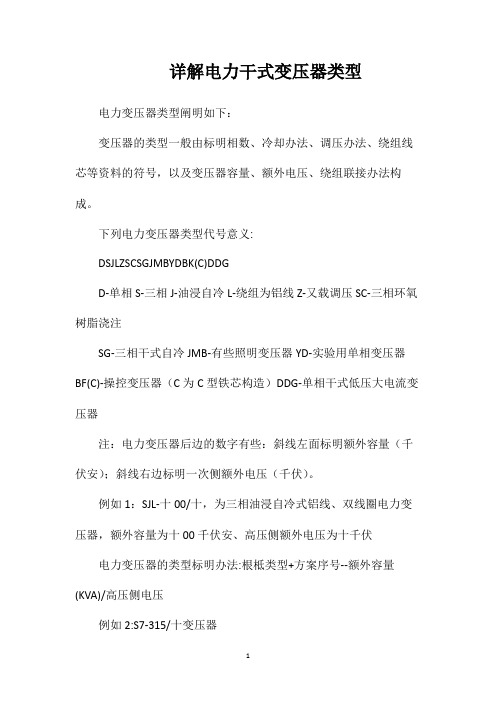

详解电力干式变压器类型电力变压器类型阐明如下：变压器的类型一般由标明相数、冷却办法、调压办法、绕组线芯等资料的符号，以及变压器容量、额外电压、绕组联接办法构成。

下列电力变压器类型代号意义:DSJLZSCSGJMBYDBK(C)DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-有些照明变压器YD-实验用单相变压器BF(C)-操控变压器（C为C型铁芯构造）DDG-单相干式低压大电流变压器注：电力变压器后边的数字有些：斜线左面标明额外容量（千伏安）；斜线右边标明一次侧额外电压（千伏）。

例如1：SJL-十00/十，为三相油浸自冷式铝线、双线圈电力变压器，额外容量为十00千伏安、高压侧额外电压为十千伏电力变压器的类型标明办法:根柢类型+方案序号--额外容量(KVA)/高压侧电压例如2:S7-315/十变压器即三相（S）铜芯十KV变压器,容量315KVA,方案序号7为节能型.例如3：scr9-500/十，s11-m-十0/十S--三相C--浇注成型（干式变压器）r盘绕型9（11）--方案序号500（十0）--容量（KVA）十--额外电压（KV）m--密闭类型意义：SCZ(B)9-XXXX/**SC--三相固体成型（环氧浇注）Z--有载调压B--低压箔式线圈9--功用水平代号XXXX--额外容量（kVA）**--额外高压电压（按额外值填入）变压器的类型：变压器绕组数+相数+冷却办法+是不是强逼油循环+有载或无载调压+方案序号+-+容量+高压侧额外电压构成。

例如4：SFPZ9-120000/1十指的是三相（双绕组变压器省掉绕组数，假定是三绕则前面还有个S）双绕组强逼油循环风冷有载调压，方案序号为9，容量为120000KVA，高压侧额外电压为1十KV的变压器。

例如5：SCB9-2000/十SC----三相固体成型(环氧浇注)B-----低压箔式线圈9-----功用水平代号2000--额外容量十----额外高压电压。

三相干式变压器原理英文回答：Three-Phase Dry-Type Transformer Principle.A three-phase dry-type transformer is a transformerthat has three separate windings, one for each phase of a three-phase electrical system. The windings are insulated from each other and from the core of the transformer. The core is made of laminated steel to reduce eddy currents.The primary winding of the transformer is connected to the three-phase power source. The secondary winding is connected to the load. The transformer transfers power from the primary winding to the secondary winding by magnetic induction.The turns ratio of the transformer determines the voltage ratio between the primary and secondary windings. The turns ratio is also used to determine the current ratiobetween the primary and secondary windings.The impedance of the transformer limits the currentthat can flow through the windings. The impedance is determined by the number of turns in the windings and the cross-sectional area of the windings.The efficiency of the transformer is a measure of how much power is transferred from the primary winding to the secondary winding. The efficiency is determined by the losses in the transformer. The losses include copper losses, iron losses, and eddy current losses.Three-phase dry-type transformers are used in a variety of applications, including industrial, commercial, and residential applications. They are often used inapplications where the weight and size of the transformeris a concern.中文回答：三相干式变压器原理。

三相变压器具体参数+概述上海津中电器SG,SBK,ZSG,JSG,SSG技术参数SG系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。

上海津中电器SG,SBK,ZSG,JSG,SSG技术参数SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。

产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

上海津中电器SG,SBK,ZSG,JSG,SSG技术资料+产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。

本公司可以为客户设计生产高质量的隔离变压器。

上海津中电器SG,SBK,ZSG,JSG,SSG技术参数+特性优点：Ø高度隔离Ø N-G性能良好Ø高度共模干扰抑制Ø将△转换为Y或Y至△Ø电压抽头容易转换Ø按用户的特殊性能要求设计+技术指标1输入额定电压：三相380V （请提供）输出额定电压：三相380V 220V 单相：220V(请提供）2工作频率：50Hz-60Hz3效率：95％(实际功率80%）4温升：80℃5波形畸变：<0.1％6高压测试：2500V，1分钟无击穿+使用条件1适用海拔高度：&le5000m2环境温度：-15℃～+45℃3相对湿度：&le90％4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

45,0前言：一、变压器的用途和分类变压器是一种能够改变交流电压的设备。

除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。

变压器的种类很多，分类方法也很多。

（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。

包括：（1）升压变压器。

（2）降压变压器。

按照容量分类电压（kV ）容量（kVA ）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品（3）配电变压器。

用于配电网络，以满足生产和日常生活的要求。

低压侧电压为400V（单相为230V）的变压器称为配电变压器，一般高压侧的电压为6～10kV。

如果变压器高压侧电压为35kV（或66～110kV）的，则称为直配配电变压器，简称直配变。

（4）联络变压器。

用于联络两变电所系统。

（5）厂用或所用变压器。

发电厂或变电所自用或为厂矿企业专用。

2.仪用变压器。

诸如电流互感器、电压互感器，作为测量和保护装置。

3.电炉变压器。

有炼钢炉变压器、电压炉变压器、感应炉变压器。

4.试验变压器。

5.整流变压器。

6.调压变压器。

7.矿用变压器（防爆变压器）。

8.其他变压器。

（三）按相数可以把变压器分为1.单相变压器。

用于单相负载或三相变压器组。

2.三相变压器。

用于三相负载。

SG-3KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-3KVA隔离变压器请您放心选购2）变压器容量：3KVA3）变压器品牌：上海民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：4.55A7）输出电压：2２0VAC±1%8）输出额定电流:210A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象14）噪声：＜65dB（1m处）15）冷却方式：AN16）绝缘等级：F/H级绝缘17）防护等级：IP2118）外形尺寸：请参考咨询19）包装：木箱包装20）变压器性能：高性能21）材质：铜芯、铝芯（客户自主选择）22）设计加工周期：3-5个工作日23）售后服务：国家三包1年，免费提供技术咨询，技术指导,安装指导SG-3KVA隔离变压器请您放心选购产品概述SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。

一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。

2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。

1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。

二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。

1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。

表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。

3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。

4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。

四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。

6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。

低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。

7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。

8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。
