DS74OOXI大型报警主机技术手册（安装使用DS74OOXI报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI安装手册》，如本手册与《DS74OOXI安装手册》有不符的，以《DS74OOXI安装手册》为准。

）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：DS74OOXI1.3器材种类：安防报警主机类1.4器材品牌：BOSCH1.5器材建议使用年限：3—4年2、【功能信息】2.1器材功能及特点自带8个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。

总线长度可达2km（导线截面为1.0 mm2）；可接15个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过350米；分为8个独立分区，可分别独立布防/撤防；有200组个人操作密码；30种可编程防区功能。

2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。

2.3器材优势无2.4器材不足无3、【参数信息】3.1工作电压：变压器AC18V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。

3.7工作湿度：相对湿度≦90%。

3.8防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容，给主机上电，是否能正常开启。

，确定主机是否已经复位。

4.2器材安装条件：报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 DS7400主板 1块控制键盘DS7447 1只双总线驱动模块DS7436 1块单防区模块DS7457I (根据系统设计的防区数) N只防拆开关 1只锁（钥匙） 1套板载电阻2.2k欧姆线尾电阻 8个单防区模块DS7457I电阻 (根据系统设计的防区数) N个12V7AN蓄电池（另配） 1块16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台电子万用表1台安全帽2只安全绳1副绝缘鞋1双防护眼镜2副6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

DS7400XI 系统使用说明

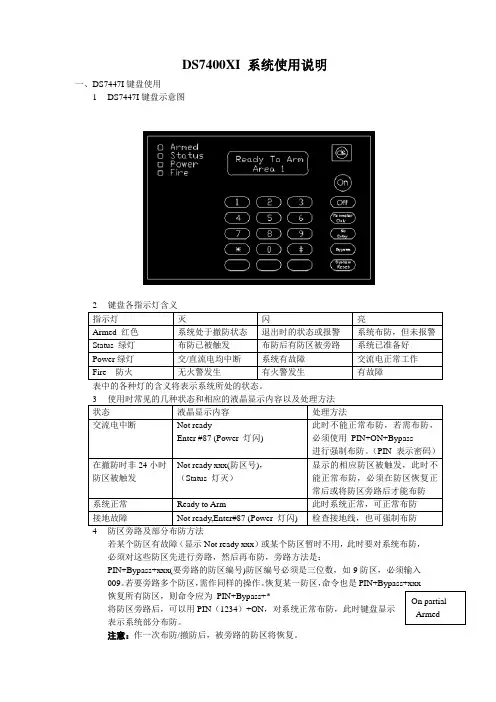

一、DS7447I 键盘使用
1 DS7447I 键盘示意图
4 防区旁路及部分布防方法
若某个防区有故障（显示Not ready xxx ）或某个防区暂时不用，此时要对系统布防，必须对这些防区先进行旁路，然后再布防，旁路方法是：
PIN+Bypass+xxx(要旁路的防区编号)防区编号必须是三位数，如9防区，必须输入009。

若要旁路多个防区，需作同样的操作。

恢复某一防区，命令也是PIN+Bypass+xxx 恢复所有防区，则命令应为 PIN+Bypass+*
将防区旁路后，可以用PIN （1234）+ON ，对系统正常布防，此时键盘显示 表示系统部分布防。

注意：作一次布防/撤防后，被旁路的防区将恢复。

二、图控主机使用
1、开启主机界面
鼠标左键双击CMOS 7000 图标，进入图控主机界面，如下图：
2、报警监控
通过电子地图相应位置的报警状态对全区报警进行监控，一旦某一防区报警，
电子地图会马上调出相应防区位置，以待用户确认。

3、报警事件处理
(1)选择报警事件，单击鼠标右键，选择报警监控与管理，然后选择报警处理，
出现报警处理菜单
(2)选择报警事件，选择处理结果，选择处理类型报警确认或误报，再选择处
理报警，然后单击确定
4、报警记录查询
双击，进入报警记录查询界面。

如下图
选择事件类型
有四种选择，所有记录，报警记录，系统事件，操作记录，选择以后，点击开始查询查询完后，点击退出，退出查询界面，退到监控界面。

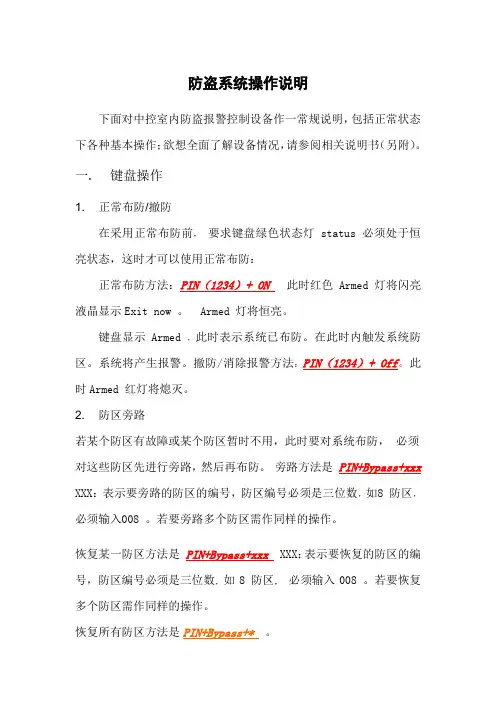

防盗系统操作说明
下面对中控室内防盗报警控制设备作一常规说明，包括正常状态下各种基本操作；欲想全面了解设备情况，请参阅相关说明书（另附）。

一. 键盘操作
1. 正常布防/撤防
在采用正常布防前要求键盘绿色状态灯status 必须处于恒亮状态，这时才可以使用正常布防：
正常布防方法：PIN（1234）+ ON 此时红色Armed 灯将闪亮液晶显示Exit now 。

Armed 灯将恒亮。

键盘显示Armed 此时表示系统已布防。

在此时内触发系统防区。

系统将产生报警。

撤防/消除报警方法PIN（1234）+ Off。

此时Armed 红灯将熄灭。

2. 防区旁路
若某个防区有故障或某个防区暂时不用，此时要对系统布防，必须对这些防区先进行旁路，然后再布防。

旁路方法是PIN+Bypass+xxx XXX：表示要旁路的防区的编号，防区编号必须是三位数如8 防区
必须输入008 。

若要旁路多个防区需作同样的操作。

恢复某一防区方法是PIN+Bypass+xxx XXX：表示要恢复的防区的编号，防区编号必须是三位数如8 防区必须输入008 。

若要恢复多个防区需作同样的操作。

恢复所有防区方法是PIN+Bypass+* 。

将防区旁路后可用PIN（1234）+ ON 对系统正常布防此时键盘显示Not ready xxx 。

表示系统部分布防撤防和消除报警与一般状态相同作一次布防/撤防后被旁路的防区将恢复。

报警主机使用说明
一、报警主机使用说明
1、开机运行
开机操作:
1、开机前请检查安装操作是否完成，连线是否正确
2.、接通报警主机蓄电池电源
3、接通报警主机交流电源，此时报警主机自动运行，健盘上的状态指示灯和电源指示灯会
常亮表示报警主机开始正常工作
关机操作：
1、关闭报警主机交流电源
2、关闭报警主机蓄电池电源
2、DS7447i 键盘使用
2.1.键盘使用说明
布防方法：
主健盘输入密码1、2、3、4 +布防健，此时红色（布/撤防指示灯）灯将闪亮，液晶显示Exit now
撤防方法：
主健盘输入密码1、2、3、4 +撤防健，此时（布/撤防指示灯）红灯将熄灭，警玲停止呼叫。

（当发生报警时报警主机触发警玲响起，此时（布/撤防指示灯）红灯闪亮，表示报警主机处于报警状态）
键盘蜂鸣器的音量控制：同时按“1”和“*”音量增大；同时按“4”和“*”音量减小。

2、故障现象分析及排除
当 DS7400XI 的系统有故障时，电源指示灯灯会闪亮，检查均用指令1234+#87 。

此时DS7447i 键盘将显示系统具体的故障内容。

下面列举一些常见的故障现象及处理方法。

2.1. 键盘故障
2.2. 系统故障
当键盘上电源指示灯绿灯闪亮，并显示 时，表示主机有故障。

此时应按1234+#87来查阅故障事件。

参见下表：。

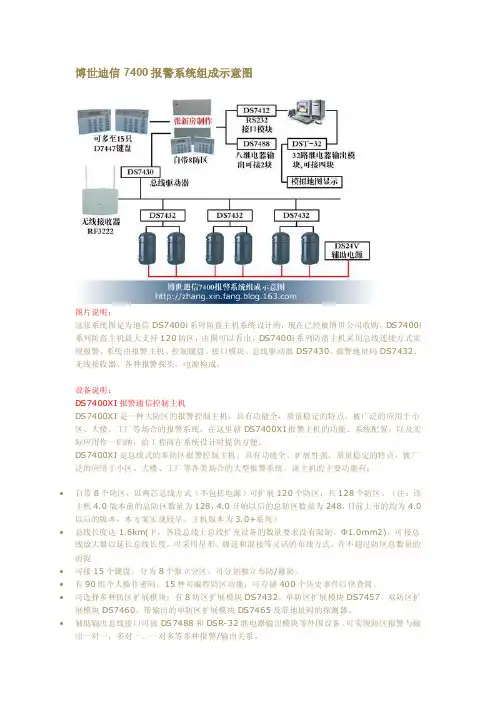

博世迪信7400报警系统组成示意图图片说明：这张系统图是为迪信DS7400i系列防盗主机系统设计的，现在已经被博世公司收购，DS7400i 系列防盗主机最大支持120防区，由图可以看出，DS7400i系列防盗主机采用总线连接方式实现报警，系统由报警主机、控制键盘、接口模块、总线驱动器DS7430、报警地址码DS7432、无线接收器、各种报警探头、电源构成。

设备说明：DS7400XI报警通信控制主机DS7400XI是一种大防区的报警控制主机，具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统，在这里就DS7400XI报警主机的功能、系统配置、以及实际应用作一归纳，给工程商在系统设计时提供方便。

DS7400XI是总线式的多防区报警控制主机，具有功能全、扩展性强、质量稳定的特点，被广泛的应用于小区、大楼、工厂等各类场合的大型报警系统。

该主机的主要功能有：∙自带8个防区，以两芯总线方式（不包括电源）可扩展120个防区，共128个防区。

（注：该主机4.0版本前的总防区数量为128，4.0开始以后的总防区数量为248，目前上市的均为4.0以后的版本，本方案实现较早，主机版本为3.0+系列）∙总线长度达1.6km(下，各段总线上总线扩充设备的数量要求没有限制。

Ф1.0mm2)。

可接总线放大器以延长总线长度。

可采用星形、级连和混接等灵活的布线方式，在不超过防区总数量的前提∙可接15个键盘，分为8个独立分区，可分别独立布防/撤防。

∙有90组个人操作密码；15种可编程防区功能；可存储400个历史事件以供查阅。

∙可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457、双防区扩展模块DS7460、带输出的单防区扩展模块DS7465及带地址码的探测器。

∙辅助输出总线接口可接DS7488和DSR-32继电器输出模块等外围设备。

可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。

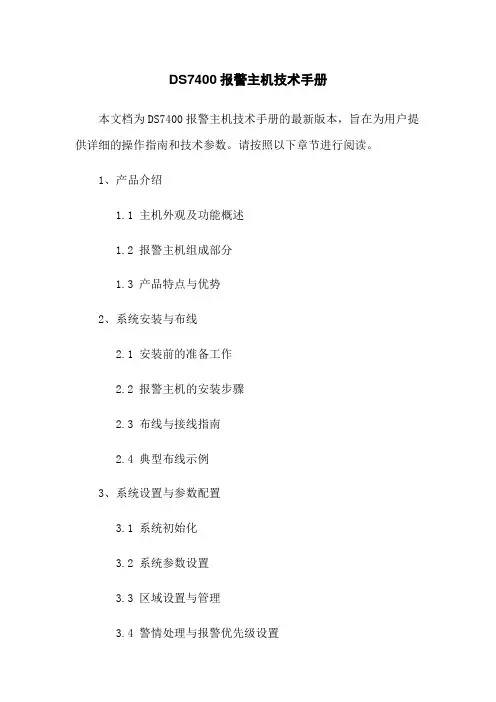

DS7400报警主机技术手册本文档为DS7400报警主机技术手册的最新版本，旨在为用户提供详细的操作指南和技术参数。

请按照以下章节进行阅读。

1、产品介绍1.1 主机外观及功能概述1.2 报警主机组成部分1.3 产品特点与优势2、系统安装与布线2.1 安装前的准备工作2.2 报警主机的安装步骤2.3 布线与接线指南2.4 典型布线示例3、系统设置与参数配置3.1 系统初始化3.2 系统参数设置3.3 区域设置与管理3.4 警情处理与报警优先级设置3.5 报警终端设备配置4、报警事件处理4.1 报警事件类型与级别分类4.2 报警事件处理流程4.3 应急处理与紧急联系方式设置5、网络通信与远程控制5.1 IP网络通信设置5.2 远程监控与操作指南5.3 远程报警事件接收与处理6、系统维护与故障排除6.1 定期检查与维护工作6.2 故障排除指南6.3 系统备份与恢复附录 A: 报警主机技术参数表附录 B: 接线图示例附录 C: 常见问题解答法律名词及注释：1、报警主机：指安全系统中能够自动检测和报警的核心设备。

2、区域：指在报警主机中将安全区域划分为不同区域，并为每一区域分配相应的设置和功能。

3、报警事件：指在报警主机上发生的异常情况，如入侵、烟雾等。

4、远程监控：指通过网络或其他通信方式实时监控报警主机的状态和报警信息。

5、紧急联系方式：指在紧急情况下需要与报警主机操作人员或相关人员进行实时沟通的联系方式。

感谢您阅读本文档，如有任何疑问或需要进一步的支持，请联系我们的技术部门。

1、本文档涉及附件：请参阅附录 A: 报警主机技术参数表，附录 B: 接线图示例等相关附件。

2、本文所涉及的法律名词及注释：报警主机、区域、报警事件、远程监控、紧急联系方式等名词的注释请参见上文。

红外报警DS7400XI-CHI使用说明书DS7400XI-CHI使用说明书1．DX4010I的拨码开关：2、5、7ON，其余OFF。

2．连接DX4010I和PC之间的9针插头2、3对调，4、6对调，5直通，7、8对调。

3．如要重新设置防区，系统需要重新编程，按9876#0在地址4058中填01,可将所有数据恢复出厂设置。

4．按PIN（1234）+on（布防键）即可布防，按PIN（1234）+off （撤防键）即可撤防，在撤防状态下，按9876#0，在地址4019 中填18，在地址4020中填25，将通讯口开放，按*4秒钟即可退出编程。

5．设置防区地址用模块地址加30。

例如，133防区在键盘编程时，输入模块地址133加30即输入0163+03#。

（03表示连续报警，周界即时）。

例如：第32防区编为24小时防区，则编程方法是：输入9876#0输入0062 输入07#。

（详细请参阅说明书27页）。

6．PIN（1234）#87为检查故障指令。

Armed红灯亮说明系统布防，Power绿灯亮说明系统正常。

按PIN（1234）+on（布防键）即可布防,此时红灯闪亮，液晶显示Exit now。

按PIN（1234）+off （撤防键）即可撤防。

7．地址模块：红色、黑色接总线，黄色、黑色接防区。

线尾电阻为47k。

8．设备有任何异常，勿自行维修，请联系彩虹智能售后服务热线9. 键盘地址码用跳线帽将1号针连接起来。

10、报警主机上的1至8防区是固定的八个防区，用于防区接线模式。

当使用总线接法，外接模块的时候，模块的地址码只能在9防区开始编。

CMS7400报警主机安装及设置1、安装接线方法2、键盘对主机编程：1234布防，1234撤防，注：键盘编程必须在撤防状态下操作。

9876#0进入编程在编程状态输入4019 18#更改串口模式（属于固定输入）4020 25#更改协议波特率（属于固定输入）在编程时需要注意的是：输入的防区号要在原定防区号的基础上+30例如：第10防区是周界，则编程方法如下：9876#0进入编程出现prg.mode=0040（防区）输入防区号Do1=0Do2=3（周界）#，退出编程长按“*”4秒。

Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。

在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。

一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。

六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。

输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。

七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。

其中01代表延时防区；03代表即时防区；07代表24小时防区。

（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。

博世DS7400XI报警主机使用说明
一、安装步骤
1.安装位置选择：选择一个安全、方便管理和维修的位置，为主机选
择一个平坦稳固的表面。

3.外围设备接线：连接外部报警设备，如门磁、红外线探测器等，按
照设备的使用说明进行正确接线。

二、设置步骤
1.系统初始化：开机后，主机会自动进行系统初始化，显示菜单选项。

2.设置用户代码：按照菜单选项，设置管理员和用户的访问代码，确
保系统的安全性。

3.设置时间和日期：按照菜单选项，设置正确的时间和日期，以便于
事件记录和报警处理。

三、操作步骤
1.报警状态监控：主界面会显示当前的报警状态，如正常、报警、故
障等。

通过监控界面，可以及时了解系统的运行状态。

3.系统设置：通过菜单选项，可以进行系统设置，如修改代码、设置
用户权限、添加外部设备等。

及时进行系统设置，可以提高系统的安全性
和可靠性。

4.事件记录查看：主机会自动记录报警事件和操作记录，可以通过菜
单选项查看事件记录，并根据需要进行导出和打印。

总结：
博世DS7400XI报警主机作为一种高性能、可靠的报警控制设备，具有安装简便、操作方便、功能丰富的特点。

通过正确的安装、设置和操作步骤，可以提供有效的安全保护，保障人们的生命财产安全。

在使用主机过程中，需要定期进行系统检查和维护，以确保系统的正常运行和长期有效。

Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。

在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。

一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。

六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。

输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。

七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。

其中01代表延时防区；03代表即时防区；07代表24小时防区。

（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。

DS7400Xi 系列可编址控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。

经过编程后，它能够支持多达八个分区。

基本功能应答机控制每款控制主机都内置有应答机控制功能。

无需安装额外硬件。

自动布防和延迟布防每天可为各分区设置自动布防时间。

可以使用延时布防来代替自动布防时间，也可以指定主机的布防时间。

公共分区布防可以设定一个分区来跟随某些或所有其它分区的布防状态。

公共分区仅当其连接的所有分区都布防时才会布防，这样可以既保护门厅和入口等公共分区，同时又能保持各分区的相互独立。

自定义布防配置允许系统在不同的配置下布防，从而自动绕过一组防区。

包含多个易用功能键的用户界面•六个带标签的功能键，无需按多个按扭来输入命令。

输入 PIN 后按相应功能键，可以执行各种功能，如布防、撤防和重置烟雾探测器等。

•界面向新用户提供简单的操作步骤。

专家用户可以快速使用所需的项目。

•可编程的快速布防功能让用户无需 PIN 也可以打开系统。

当关闭系统、关闭报警或进行系统测试时，系统要求输入 PIN。

电子可擦除可编程只读内存 (EEPROM) 技术控制主机使用电子可擦除可编程只读内存 (EEPROM)。

当发生电源故障时，EEPROM 可以保留程序内存、系统编程、用户代码和布防撤防状态。

电源恢复后，系统会延迟一段时间再运行，防止空间传感器发生误报，因为空间传感器要在几分钟后才能工作。

八个分区将控制主机划分为八个独立的系统分区，每个分区拥有自己的键盘和报告 ID。

键盘可以指定为主键盘，实现对所有分区的访问。

灵活的数字通信通信装置可与大多数报警接收器配合工作，支持 3/1、4/1、4/2、Contact ID、SIA、BFSK 等数字通信装置格式和传呼机格式。

传呼机格式使主机可以拔打数字传呼服务，并留下表示帐号和事件代码的数字消息。

输入和输出交叉矩阵输入和输出交叉矩阵使输出功能可以跟踪特定输入防区的状态。

输出经编程后可以跟踪一个或两个防区的组合，不论是开放的还是关闭的，也不论系统已布防还是撤防。

DS7400博士报警主机说明书常用使用说明要点Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。

在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。

一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如00 8）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。

六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05Adr=DX7400Adr=后面的就是要写上去的四位数的地址。

输入地址后，接着输入21#则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。

七、确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。

其中01代表延时防区；03代表即时防区；07代表24小时防区。

（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
