2021年给排水管道预留孔洞尺寸

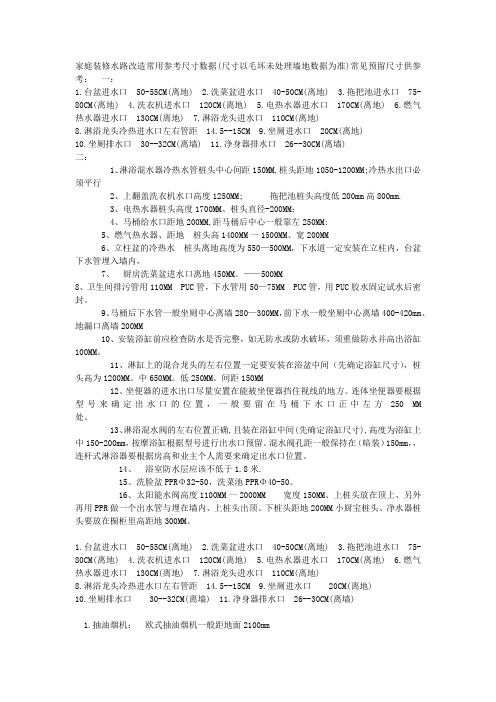

家庭装修水路改造经常使用参考尺寸数据(尺寸以毛坏未处置墙地数据为准)常见预留尺寸供参考：一：1.台盆进水口 50-55CM(离地)2.洗菜盆进水口 40-50CM(离地)3.拖把池进水口 75-80CM(离地)4.洗衣机进水口 120CM(离地)5.电热水器进水口 170CM(离地)6.燃气热水器进水口 130CM(离地)7.淋浴龙头进水口 110CM(离地)8.淋浴龙头冷热进水口左右管距 9.坐厕进水口 20CM(离地)10.坐厕排水口 30--32CM(离墙) 11.净身器排水口 26--30CM(离墙)二：一、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必需平行二、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.3、电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一样靠左250MM:五、燃气热水器、距地桩头高1400MM一1500MM、宽200MM六、立柱盆的冷热水桩头离地高度为550—500MM，下水道必然安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。

——500MM八、洗手间排污管用110MM PUC管，下水管用50—75MM PUC管，用PUC胶水固定试水后密封。

九、马桶后下水管一样坐厕中心离墙280—300MM，前下水一样坐厕中心离墙400-420mm、地漏口离墙200MM10、安装浴缸前应检查防水是不是完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。

1一、淋缸上的混合龙头的左右位置必然要安装在浴盆中间（先确信浴缸尺寸），桩头高为1200MM。

中650MM。

低250MM。

间距150MM1二、坐便器的进水出口尽可能安置在能被坐便器挡住视线的地址。

连体坐便器要依照型号来确信出水口的位置，一样要留在马桶下水口正中左方250 MM处。

13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确信浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸依照型号进行出水口预留。

给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。

阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。

给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。

阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。

家庭装修水路改造常用参考尺寸数据(尺寸以毛坏未处理墙地数据为准)常见预留尺寸供参考：一：1.台盆进水口50-55CM(离地)2.洗菜盆进水口40-50CM(离地)3.拖把池进水口75-80CM(离地)4.洗衣机进水口120CM(离地)5.电热水器进水口170CM(离地)6.燃气热水器进水口130CM(离地)7.淋浴龙头进水口110CM(离地)8.淋浴龙头冷热进水口左右管距14.5--15CM 9.坐厕进水口20CM(离地)10.坐厕排水口30--32CM(离墙) 11.净身器排水口26--30CM(离墙)二：1、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必须平行2、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.3、电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一般靠左250MM:5、燃气热水器、距地桩头高1400MM一1500MM、宽200MM6、立柱盆的冷热水桩头离地高度为550—500MM，下水道一定安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。

——500MM8、卫生间排污管用110MM PUC管，下水管用50—75MM PUC管，用PUC胶水固定试水后密封。

9、马桶后下水管一般坐厕中心离墙280—300MM，前下水一般坐厕中心离墙400-420mm、地漏口离墙200MM10、安装浴缸前应检查防水是否完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。

11、淋缸上的混合龙头的左右位置一定要安装在浴盆中间（先确定浴缸尺寸），桩头高为1200MM。

中650MM。

低250MM。

间距150MM12、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。

连体坐便器要根据型号来确定出水口的位置，一般要留在马桶下水口正中左方250 MM 处。

13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确定浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸根据型号进行出水口预留。

给排水管道预留、预埋要点
1、孔洞预留
⑴孔洞预留的工艺流程为：绘制留洞图、各专业汇总、审验会签、模具制作、放线标识、复核确认、模具定位、配合施工。

⑵在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，保证管道预埋工作准确、连续的实施。

2、套管预埋
⑴室内立管及卫生用具的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时加套管，不保温管道的套管比管道大2号，保温管道的套管比管道大150mm 。

在套管两端和中间空隙处填以不燃性纤维隔绝材料。

穿楼板套管高出楼面20mm ，卫生间套管高出地面50mm,下与楼板底平；穿墙套管则两端与墙的最终完成面平齐。

⑵管道穿越管道进出外墙处、集水坑侧壁、消防水池池壁穿墙处均设置刚性防水套管
⑶管道穿墙人防墙体时应位置准确。

过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。

100
6 7 2
3 1 1 5
4 3
1-墙体 2-预埋管道 3-止水环 4-石棉水泥捣实 5-预埋套管 6-防水油膏 7-安装管道
管移位或堵塞。

⑸套管两端平齐，毛刺清理干净，内壁要做防腐。

⑹保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度。

给排水管道预留孔洞尺寸.doc模板一：文档名称：给排水管道预留孔洞尺寸1、引言本文档旨在描述给排水管道预留孔洞尺寸的规范和要求，以确保工程建设的质量和安全性。

2、定义2.1 给排水管道：指用于输送供水和排水的管道系统。

2.2 预留孔洞：指在建筑物结构中预先设置的孔洞，用于穿越给排水管道。

3、管道预留孔洞尺寸规范3.1 基本原则在给排水管道穿越建筑物结构时，必须预留足够的孔洞尺寸，以保证管道的正常安装和维修。

3.2 给水管道预留孔洞尺寸3.2.1 内径小于100mm的给水管道，预留孔洞应为管道外径加10mm。

3.2.2 内径大于等于100mm的给水管道，预留孔洞应为管道外径加20mm。

3.3 排水管道预留孔洞尺寸3.3.1 内径小于100mm的排水管道，预留孔洞应为管道外径加20mm。

3.3.2 内径大于等于100mm的排水管道，预留孔洞应为管道外径加30mm。

4、材料与施工要求4.1 预留孔洞的构造与设备，应符合相关建筑规范和标准要求。

4.2 防水处理：在穿越建筑物结构时，要进行防水处理，以防止漏水和漏气。

5、附件本文档附带以下内容：5.1 给水管道尺寸表5.2 排水管道尺寸表6、法律名词及注释6.1 法律名词：本文档中涉及的法律名词包括建筑规范、标准要求等。

6.2 注释：为了更好地理解本文档的内容，附上相关法律名词的解释。

7、全文结束模板二：文档名称：给排水管道预留孔洞尺寸1、概述本文档详细描述了给排水管道预留孔洞尺寸的规范和要求，旨在确保工程建设的质量和安全。

2、定义与术语2.1 给排水管道：用于输送供水和排水的管道系统。

2.2 预留孔洞：预先设置在建筑物结构中，用于穿越给排水管道的孔洞。

3、给水管道预留孔洞尺寸规范3.1 内径小于100mm的给水管道，预留孔洞尺寸为管道外径加10mm。

3.2 内径大于等于100mm的给水管道，预留孔洞尺寸为管道外径加20mm。

4、排水管道预留孔洞尺寸规范4.1 内径小于100mm的排水管道，预留孔洞尺寸为管道外径加20mm。

家庭装修水路改造常用参考尺寸数据(尺寸以毛坏未处理墙地数据为准)常见预留尺寸供参考：一：1.xx进水口50-55CM(离地)2."洗菜盆进水口40-50CM(离地)3."拖把池进水口75-80CM(离地)4."洗衣机进水口120CM(离地)5."电热水器进水口170CM(离地)6."燃气热水器进水口130CM(离地)7."淋浴龙头进水口110CM(离地)8.淋浴龙头冷热进水口左右管距14."5--15CM9."坐厕进水口20CM(离地)10."坐厕排水口30--32CM(离墙)11."净身器排水口26--30CM(离墙)二：1、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必须平行2、上翻盖洗衣机水口高度1250MM;拖把池桩头高度低200mm高800mm.3、"电热水器桩头高度1700MM、桩头直径-200MM；4、马桶给水口距地200MM,距马桶后中心一般靠左250MM:5、燃气热水器、距地桩头高1400MM一1500MM、宽200MM6、立柱盆的冷热水桩头离地高度为550—500MM，下水道一定安装在立柱内，台盆下水管埋入墙内，7、厨房洗菜盆进水口离地450MM。

——500MM8、卫生间排污管用110MMPUC管，下水管用50—75MMPUC管，用PUC 胶水固定试水后密封。

9、马桶后下水管一般坐厕中心离墙280—300MM，前下水一般坐厕中心离墙400-420mm、地漏口离墙200MM10、"安装浴缸前应检查防水是否完整，如无防水或防水破坏，须重做防水并高出浴缸100MM。

11、"淋缸上的混合龙头的左右位置一定要安装在浴盆中间（先确定浴缸尺寸），桩头高为1200MM。

中650MM。

低250MM。

间距150MM12、"坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。

给排水管道预留孔洞尺寸在建筑物的设计与施工中，给排水管道是一个十分重要的部分。

无论是住宅、商业建筑还是工业厂房，都需要合理安装给排水设施，以确保污水的迅速排放和供水的正常供应。

在给排水管道的安装过程中，正确确定管道的预留孔洞尺寸至关重要。

本文将介绍给排水管道预留孔洞尺寸的相关内容，并提供一些实用的建议。

首先，给排水管道的预留孔洞尺寸应根据管道的直径、类型和安装方式来确定。

常见的给排水管道类型有PVC管道、铸铁管道和钢管道等。

在选择预留孔洞尺寸时，需要考虑管道的直径，并留出足够的空间以便安装和维修管道。

一般而言，预留孔洞的尺寸应比管道直径大出一定的余量，避免管道的挤压和破裂。

其次，给排水管道的预留孔洞位置也需要合理安排。

一般情况下，排水管道的预留孔洞应位于建筑物的地板、墙面或屋顶等适当位置，以便于管道的布局和排水。

预留孔洞的数量和布置应根据具体情况进行确定，充分考虑建筑物的结构和功能需求。

此外，在给排水管道的预留孔洞尺寸确定过程中，还需要考虑施工的便利性和安全性。

管道的安装需要接触到建筑物的结构部分，因此需要合理预留孔洞以便于施工人员操作。

同时，在预留孔洞的安装过程中要注意保持建筑物的结构稳定，避免对建筑物的整体承重产生影响。

为确保给排水管道的顺利安装和使用，我们还可以采取一些实用的建议和措施。

首先，可以在设计阶段咨询专业的建筑设计师或给排水工程师，以获取准确的预留孔洞尺寸。

其次，在施工过程中，要严格按照设计要求进行操作，避免错误预留孔洞导致的问题。

最后，在安装完成后，要进行管道的检测和调试，确保管道的正常运行。

总结起来，给排水管道的预留孔洞尺寸对建筑物的正常使用和运营至关重要。

在确定预留孔洞尺寸时需要综合考虑管道的直径、类型、安装方式以及施工的便利性和安全性。

关于给排水管道预留孔洞尺寸的相关建议和措施，可以咨询专业的建筑设计师或给排水工程师。

同时，我们还可以通过严格按照设计要求操作和进行管道检测调试等方式来确保管道的正常运行。
