【CN209892077U】一种防盗的外开纱窗【专利】

格式：pdf
大小：265.25 KB
文档页数：5

下载文档原格式

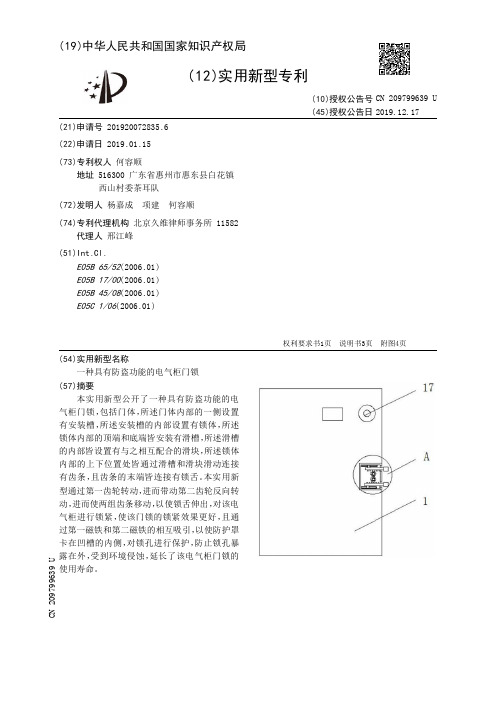

【CN209799639U】一种具有防盗功能的电气柜门锁【专利】

( 57 )摘要本实用新型公开了一种具有防盗功能的电
气柜门锁，包括门体，所述门体内部的一侧设置有安装槽，所述安装槽的内部设置有锁体，所述锁体内部的顶端和底端皆安装有滑槽，所述滑槽的内部皆设置有与之相互配合的滑块，所述锁体内部的上下位置处皆通过滑槽和滑块滑动连接有齿条，且齿条的末端皆连接有锁舌。本实用新型通过第一齿轮转动，进而带动第二齿轮反向转动，进而使两组齿条移动，以使锁舌伸出，对该电气柜进行锁紧，使该门锁的锁紧效果更好，且通过第一磁铁和第二磁铁的相互吸引，以使防护罩卡在凹槽的内侧，对锁孔进行保护，防止锁孔暴露在外，受到环境侵蚀，延长了该电气柜门锁的使用寿命。
背景技术 [0002] 电气柜是由钢材质加工而成用来保护元器件正常工作的柜子，在化工行业、环保行业、电力系统、冶金系统、消防安全监控和交通行业有着广泛应用，但现有的电气柜门锁多为锁片插进相应的孔内，结构简单，无法对电气柜进行很好的锁定，且锁孔暴露在外，容易遭受环境侵蚀，尤其对于户外的电气柜来说，易受雨雪风沙等恶劣环境影响，缩短了电气柜门锁的使用寿命。
4 .根据权利要求1所述的一种具有防盗功能的电气柜门锁，其特征在于：所述第一齿轮 (8) 和第二齿轮 (18)自上而下依次分布，且第一齿轮 (8) 和第二齿轮 (18)皆与齿条 (6) 相啮合。
5 .根据权利要求1所述的一种具有防盗功能的电气柜门锁，其特征在于：所述防护罩 (11)的正面设置有把手，所述防护罩(11)的内侧粘贴有密封条(15)。
6 .根据权利要求1所述的一种具有防盗功能的电气柜门锁，其特征在于：所述门体(1) 的正面安装有蜂鸣器(17)和单片机，所述锁孔(9)的内部安装有压力传感器，且压力传感器与单片机、单片机与蜂鸣器之间均为电性连接。

【CN209742706U】一种智能防火门窗【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920193613.X(22)申请日 2019.02.13(73)专利权人上海同百智能门窗科技股份有限公司地址 201508 上海市金山区山阳镇555号(72)发明人吴昊　(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙) 11548代理人李静(51)Int.Cl.E06B 5/16(2006.01)E06B 7/28(2006.01)E06B 3/36(2006.01)E05F 1/10(2006.01)A62C 31/00(2006.01)A62C 37/11(2006.01)(54)实用新型名称一种智能防火门窗(57)摘要本实用新型公开了一种智能防火门窗，包括钢窗框，所述钢窗框的一侧外壁上通过螺栓固定有两个铰链，且两个铰链的一侧外壁上通过螺栓固定有钢窗扇，所述钢窗扇与钢窗框通过铰链形成活动连接，所述钢窗扇的四周内壁上插接有同一个防火玻璃，所述钢窗扇的一侧外壁上通过螺栓固定有把手，所述钢窗扇的顶部外壁上通过螺栓固定有水箱，所述水箱的顶部外壁上开有矩形口，且矩形口的一侧内壁上焊接有进水斗，所述水箱的一侧外壁上开有观察窗。

本实用新型可以监测门窗处的温度，当温度异常高时，反馈给处理器，将信号处理后打开潜水泵和电磁阀，进而由出水管将水输送至喷头处进行喷洒，熄灭较小的火源，或者进行降温。

权利要求书1页说明书3页附图3页CN 209742706 U 2019.12.06C N 209742706U权　利　要　求　书1/1页CN 209742706 U1.一种智能防火门窗，包括钢窗框（1），其特征在于，所述钢窗框（1）的一侧外壁上通过螺栓固定有两个铰链（3），且两个铰链（3）的一侧外壁上通过螺栓固定有钢窗扇（2），所述钢窗扇（2）与钢窗框（1）通过铰链（3）形成活动连接，所述钢窗扇（2）的四周内壁上插接有同一个防火玻璃（4），所述钢窗扇（2）的一侧外壁上通过螺栓固定有把手（9），所述钢窗扇（2）的顶部外壁上通过螺栓固定有水箱（6），所述水箱（6）的顶部外壁上开有矩形口，且矩形口的一侧内壁上焊接有进水斗（7），所述水箱（6）的一侧外壁上开有观察窗（8），所述水箱（6）的一侧外壁上通过螺栓固定有控制箱（5），且控制箱（5）的底部内壁上通过螺栓固定有处理器（10），所述钢窗框（1）的一侧外壁上通过螺栓固定有温度传感器（22）。

【CN209657446U】一种安全防盗铝合金门窗【专利】

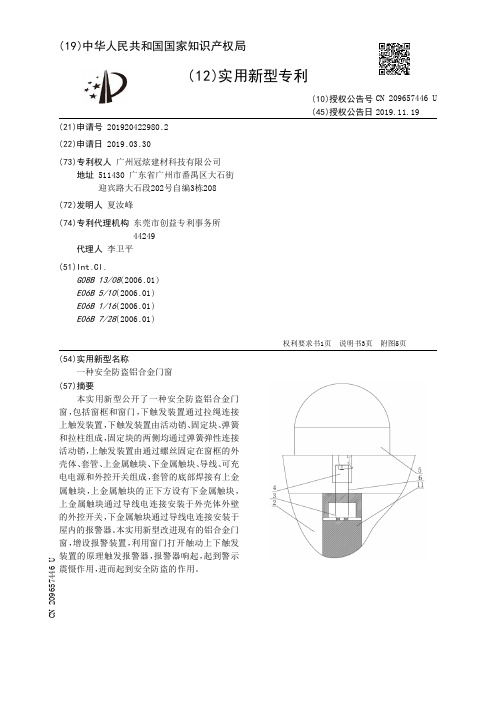

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920422980.2(22)申请日 2019.03.30(73)专利权人广州冠炫建材科技有限公司地址 511430 广东省广州市番禺区大石街迎宾路大石段202号自编3栋208(72)发明人夏汝峰　(74)专利代理机构东莞市创益专利事务所44249代理人李卫平(51)Int.Cl.G08B 13/08(2006.01)E06B 5/10(2006.01)E06B 1/16(2006.01)E06B 7/28(2006.01)(54)实用新型名称一种安全防盗铝合金门窗(57)摘要本实用新型公开了一种安全防盗铝合金门窗，包括窗框和窗门，下触发装置通过拉绳连接上触发装置，下触发装置由活动销、固定块、弹簧和拉柱组成，固定块的两侧均通过弹簧弹性连接活动销，上触发装置由通过螺丝固定在窗框的外壳体、套管、上金属触块、下金属触块、导线、可充电电源和外控开关组成，套管的底部焊接有上金属触块，上金属触块的正下方设有下金属触块，上金属触块通过导线电连接安装于外壳体外壁的外控开关，下金属触块通过导线电连接安装于屋内的报警器。

本实用新型改进现有的铝合金门窗，增设报警装置，利用窗门打开触动上下触发装置的原理触发报警器，报警器响起，起到警示震慑作用，进而起到安全防盗的作用。

权利要求书1页说明书3页附图5页CN 209657446 U 2019.11.19C N 209657446U权　利　要　求　书1/1页CN 209657446 U1.一种安全防盗铝合金门窗，包括窗框（1）和窗门（2），窗框（1）通过合页安装有窗门（2），其特征在于：所述窗框（1）中央的立柱（11）的内部安装有下触发装置（3），下触发装置（3）通过拉绳连接上触发装置（4），所述下触发装置（3）由活动销（31）、固定块（32）、弹簧（33）和拉柱（34）组成，所述固定块（32）与窗框（1）中央的立柱（11）一体成型，所述固定块（32）的两侧均通过弹簧（33）弹性连接活动销（31），所述活动销（31）的尾部焊接有拉柱（34）；所述上触发装置（4）由通过螺丝固定在窗框（1）的外壳体（41）、套管（42）、上金属触块（43）、下金属触块（44）、导线（45）、可充电电源（46）和外控开关（47）组成，所述外壳体（41）的内部中央焊接有套管（42），套管（42）的底部焊接有上金属触块（43），上金属触块（43）的正下方设有下金属触块（44），所述上金属触块（43）通过导线（45）电连接安装于外壳体（41）外壁的外控开关（47），外控开关（47）通过导线（45）电连接可充电电源（46）的一个接线柱，可充电电源（46）的另一个接线柱通过导线（45）电连接报警器（5），所述下金属触块（44）通过导线（45）电连接安装于屋内的报警器（5）。

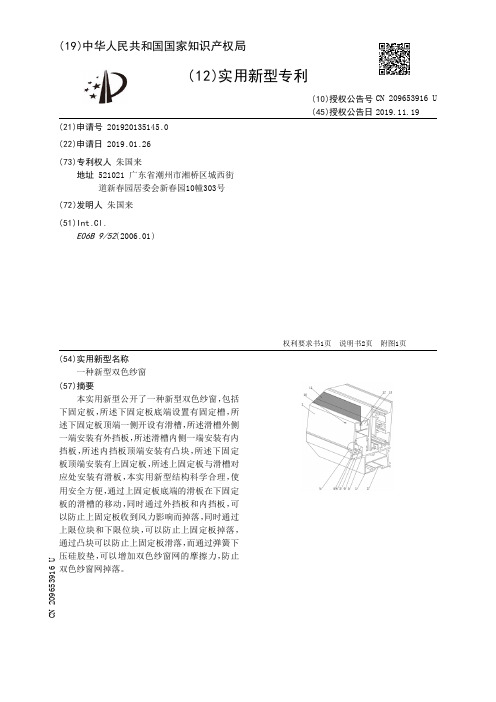

【CN209653916U】一种新型双色纱窗【专利】

2
CN 209653916 U
说明书
1/2 页
一种新型双色纱窗
技术领域 [0001] 本实用新型涉及家居技术领域，具体为一种新型双色纱窗。

背景技术 [0002] 纱窗指的是挡住蚊蝇虫的网，主要作用是“防蚊”，现在的生活中，越来越普及到家家户户，可以便于外界蚊虫和灰尘的进入，越来越受到家庭的喜欢； [0003] 但是目前市场上的双色纱窗在使用中不能防止纱窗掉落，并且不能保护纱网掉落，导致后期维护时间多，造成纱窗使用寿命短。
所述下固定板（1）顶端安装有上固定板（7），所述上固定板（7）与滑槽（3）对应处安装有滑板（8），所述上固定板（7）内部与凸块（6）对应处顶部与底部依次安装有上限位块（9）和下限位块（10）；
所述上固定板（7）顶部开设有纱窗槽（11），所述纱窗槽（11）内部顶端安装有纱窗固定板（12），所述纱窗固定板（12）共设有两个，两个所述纱窗固定板（12）相互夹持双色纱窗网（13），两个所述纱窗固定板（12）内表面均开设有防滑纹（14）。
权利要求书1页说明书2页附图1页
CN 209653916 U
CN 209653916 U
权利要求书
1/1 页
1 .一种新型双色纱窗，包括下固定板（1），其特征在于：所述下固定板（1）底端设置有固定槽（2），所述下固定板（1）顶端一侧开设有滑槽（3），所述滑槽（3）外侧一端安装有外挡板（4），所述滑槽（3）内侧一端安装有内挡板（5），所述内挡板（5）顶端安装有凸块（6）；
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920135145 .0 (22)申请日 2019 .01 .26 (73)专利权人朱国来

一种平移式纱窗_CN209780725U

3 .根据权利要求1所述的一种平移式纱窗，其特征在于，所述第二纱窗架(2-2)上安装有把手。
4 .根据权利要求1所述的一种平移式纱窗，其特征在于，所述上滑轨(1-1-1)内安装有限位块(6)。
2
CN 209780725 U
说明书
1/2 页
一种平移式纱窗
技术领域 [0001] 本实用新型涉及一种平移式纱窗，应用于铝合金门窗、塑钢门窗安装场合。
实用新型内容 [0003] 本发明的目的在于提供一种可以将纱窗从纱窗框中快速拆卸或安装到门窗中的平移式纱窗。 [0004] 为实现上述发明目的，本发明采取的技术方案为：一种平移式纱窗，包括纱窗框和纱窗本体，所述纱窗框包括上纱窗框、下纱窗框、左纱窗框和右纱窗框，所述上纱窗框内设有上滑轨，所述下纱窗框内设有下滑轨，所述左纱窗框上开有纱窗拆装孔，所述纱窗本体一侧固定在第一纱窗架上，另外一侧固定在第二纱窗架上，所述第一纱窗架和所述第二纱窗架均同时安装在所述上滑轨和所述下滑轨的轨道内。 [0005] 上述方案中，所述第一纱窗架和所述第二纱窗架均通过平衡器安装在所述下滑轨内，所述平衡器包括连接块、过渡块和滑动块，所述下滑轨包括截面为回字形的轨道，截面为回字形的轨道上方设有开口，所述过渡块与所述开口的外壁面间隙配合，所述滑动块与所述截面为回字形的轨道底壁面滑动副连接，所述第一纱窗架和所述第二纱窗架均固定在所述连接块上。 [0006] 上述方案中，所述第二纱窗架上安装有把手。 [0007] 上述方案中，所述上滑轨内安装有限位块。 [0008] 本发明的有益效果：（1）纱窗本体通过第一纱窗架和第二纱窗架与上滑轨和下滑轨的配合可以快速从纱窗拆装孔内拆装，便于纱窗本体的清洗与更换。（2）第一纱窗架和第二纱窗架均通过平衡器安装在下滑轨内，使得纱窗本体的前、后、左、右四个位置均充分稳定，保障纱窗平移过程中的平衡。（3）上滑轨内安装的限位块对纱窗本体在平移过程中的边界进行限定，保证纱窗本体在平移过程中不会从纱窗框中脱离出来。

【CN210049808U】一种纱窗装置【专利】

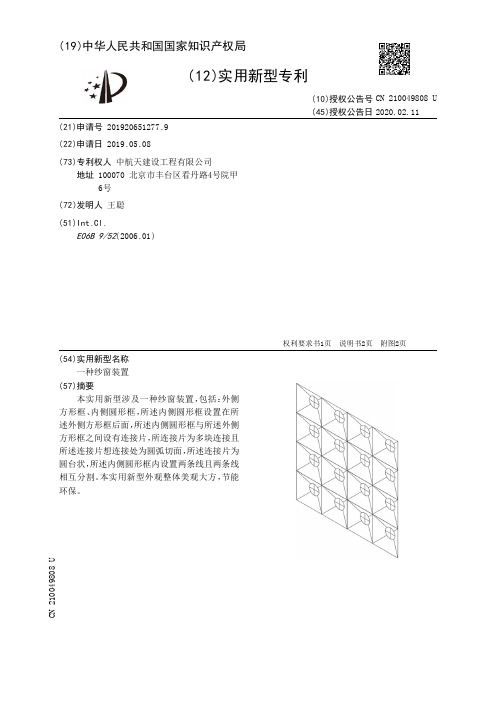

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920651277.9(22)申请日 2019.05.08(73)专利权人中航天建设工程有限公司地址 100070 北京市丰台区看丹路4号院甲6号(72)发明人王聪　(51)Int.Cl.E06B 9/52(2006.01)(54)实用新型名称一种纱窗装置(57)摘要本实用新型涉及一种纱窗装置，包括：外侧方形框、内侧圆形框，所述内侧圆形框设置在所述外侧方形框后面，所述内侧圆形框与所述外侧方形框之间设有连接片，所连接片为多块连接且所述连接片想连接处为圆弧切面，所述连接片为圆台状，所述内侧圆形框内设置两条线且两条线相互分割。

本实用新型外观整体美观大方，节能环保。

权利要求书1页说明书2页附图2页CN 210049808 U 2020.02.11C N 210049808U权　利　要　求　书1/1页CN 210049808 U1.一种纱窗装置，其特征在于，包括：外侧方形框、内侧圆形框，所述内侧圆形框设置在所述外侧方形框后面，所述内侧圆形框与所述外侧方形框之间设有连接片，所连接片为多块连接且所述连接片想连接处为圆弧切面，所述连接片为圆台状，所述内侧圆形框内设置两条线且两条线相互分割。

2.根据权利要求1所述的一种纱窗装置，其特征在于，所述内侧圆形框的直径为4mm。

3.根据权利要求1所述的一种纱窗装置，其特征在于，所述外侧方形框与内侧圆形框之间的高度为8mm。

4.根据权利要求1所述的一种纱窗装置，其特征在于，所述外侧方形框的长度为15mm。

5.根据权利要求1所述的一种纱窗装置，其特征在于，所述纱窗由16个外侧方形框和内侧圆形框组成。

2。

【CN209552898U】一种多功能的车用窗纱【专利】

2
CN 209552898技术领域 [0001] 本实用新型涉及车用窗纱领域，尤其涉及一种多功能的车用窗纱。
背景技术 [0002] 近年，汽车在国内快速普及，其正在由单纯的代步工具向休闲、娱乐、旅游工具过渡。尤其是工业繁忙的现代，在忙碌的工作之余，人们总是喜欢驾车远离城市的尘嚣到野外去。由于蚊虫的缘故，特别是在水、草多的地带，人们在野外休息时不敢开车窗，于是没有了自然风。 [0003] 目前车用车窗主要使用的是升降玻璃，在炎热夏天或者其他环境需要打开车窗通风的时候，会导致蚊虫自由进出车内，对车内人员造成骚扰，目前已有的有些车用窗纱，多为参考家用隐身纱窗结构，结构复杂且占用面积大，使用不方便；其他的一些固定纱窗，在需要往窗外递拿物品的时候，要么取下纱窗要么打开车门，给人们交流沟通带来极大不便，并且窗户存在隐私暴露、车内高温、蚊虫侵袭的多种问题。 [0004] 因此，有必要提供一种多功能的车用窗纱解决上述技术问题。
权利要求书1页说明书3页附图2页
CN 209552898 U
CN 209552898 U
权利要求书
1/1 页
1 .一种多功能的车用窗纱，其特征在于，包括：边条框；收缩绳；所述边条框的底部固定连接有收缩绳；窗纱本体，所述边条框的内部固定连接有窗纱本体，所述窗纱本体的底部与收缩绳的表面固定连接。 2 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述窗纱本体的材质为聚酯纤维。 3 .根据权利要求2所述的多功能的车用窗纱，其特征在于，所述窗纱本体的表面设置有拉缩组件。 4 .根据权利要求3所述的多功能的车用窗纱，其特征在于，所述拉缩组件包括拉缩布、粘贴布、卡块和条纹，所述粘贴布的底部固定于所述拉缩布的顶部，所述卡块的表面固定于所述粘贴布的表面，所述条纹的表面设置于所述拉缩布的顶部。 5 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述窗纱本体的表面固定连接有卡套。 6 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述边条框的顶部设置有拉链组件。 7 .根据权利要求6所述的多功能的车用窗纱，其特征在于，所述拉链组件包括拉链布、齿牙、拉片和拉头，所述齿牙的表面设置于所述拉链布的表面，所述拉片的内部设置于所述齿牙的表面，所述拉头的一端设置于所述拉片的表面。 8 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述边条框内壁的两侧均设置有放置垫。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920464550.7
(22)申请日 2019.04.09
(73)专利权人阚宗波
地址 221000 江苏省徐州市贾汪区汴塘镇
西阚山村4组320号
(72)发明人阚宗波　
(51)Int.Cl.
E06B 9/52(2006.01)
E06B 3/26(2006.01)
E06B 7/28(2006.01)
(54)实用新型名称一种防盗的外开纱窗(57)摘要本实用新型公开了一种防盗的外开纱窗，包括纱窗固定框、铝合金外壳、钢丝网、纱窗锁、钢丝网固定条、下外开铰链、上外开铰链和密封板，纱窗固定框通过下外开铰链和上外开铰链连接有铝合金外壳，铝合金外壳的内部设有钢丝网并通过钢丝网固定条固定，铝合金外壳的外侧通过角码固定有密封板，铝合金外壳的一侧上固定有纱窗锁。

纱窗扇在关闭之后，扇与框在同一平面，所以螺丝刀一类的工具很难从侧面撬开，有防蚊、防盗等优点、主要用在内开内侧窗，推挂窗，纱用为304不锈钢制作而成，使用寿命长，扇与框关闭之后达到完美的闭合状态，扇恰好镶嵌框的里面，最后扇与框处在一个完整的平面上，更紧
密坚固。

权利要求书1页说明书2页附图1页CN 209892077 U 2020.01.03
C N 209892077
U
权　利　要　求　书1/1页CN 209892077 U
1.一种防盗的外开纱窗，包括纱窗固定框（1）、铝合金外壳（2）、钢丝网（3）、纱窗锁（4）、钢丝网固定条（5）、下外开铰链（6）、上外开铰链（7）和密封板（8），其特征在于，所述纱窗固定框（1）通过所述下外开铰链（6）和所述上外开铰链（7）连接有所述铝合金外壳（2），所述铝合金外壳（2）的内部设有所述钢丝网（3）并通过所述钢丝网固定条（5）固定，所述铝合金外壳（2）的外侧通过角码固定有所述密封板（8），所述铝合金外壳（2）的一侧上固定有所述纱窗锁（4）。

2.根据权利要求1所述的一种防盗的外开纱窗，其特征在于，所述纱窗固定框（1）采用两对宽度相同长度不同的铝合金型材并通过角码拼接而成。

3.根据权利要求1所述的一种防盗的外开纱窗，其特征在于，所述铝合金外壳（2）通过角码固定相连。

4.根据权利要求1所述的一种防盗的外开纱窗，其特征在于，所述钢丝网（3）固定所述铝合金外壳（2）的内部。

5.根据权利要求1所述的一种防盗的外开纱窗，其特征在于，所述铝合金外壳（2）与所述下外开铰链（6）和所述上外开铰链（7）通过螺丝固定相连，所述下外开铰链（6）和所述上外开铰链（7）与所述纱窗固定框（1）通过螺丝固定相连。

2。
