plc编程中的字节 字 双字 整数 双整数 实数 之间的关系

西门子数据类型概述：西门子数据类型是指在西门子PLC编程中使用的数据类型。

PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，用于监控和控制生产过程。

在PLC编程中，数据类型用于定义变量的类型和大小，以便正确地处理和存储数据。

西门子提供了多种数据类型，每种类型都有其特定的用途和限制。

常见的西门子数据类型：1. 位（BOOL）：用于表示开关状态，取值为0或1。

2. 字节（BYTE）：用于表示8位二进制数据。

3. 整数（INT）：用于表示带符号的16位整数，取值范围为-32768到32767。

4. 双字节整数（DINT）：用于表示带符号的32位整数，取值范围为-2147483648到2147483647。

5. 实数（REAL）：用于表示单精度浮点数，取值范围为-3.4E38到3.4E38。

6. 字符串（STRING）：用于表示文本数据，可以存储多个字符。

7. 数组（ARRAY）：用于存储多个相同类型的数据。

使用西门子数据类型的示例：1. 声明变量：```VARSwitchStatus: BOOL; // 声明一个位类型的变量，用于表示开关状态Temperature: REAL; // 声明一个实数类型的变量，用于表示温度Message: STRING(20); // 声明一个字符串类型的变量，最大长度为20个字符SensorData: ARRAY[1..10] OF INT; // 声明一个包含10个整数的数组END_VAR```2. 赋值和读取变量：```SwitchStatus := 1; // 将位类型的变量SwitchStatus赋值为1Temperature := 25.5; // 将实数类型的变量Temperature赋值为25.5Message := "Hello, World!"; // 将字符串类型的变量Message赋值为"Hello, World!"SensorData[1] := 10; // 将数组SensorData的第一个元素赋值为10``````IF SwitchStatus = 1 THEN // 判断位类型的变量SwitchStatus是否为1// 执行某些操作END_IF```3. 数据类型转换：在PLC编程中，有时需要将一个数据类型转换为另一个数据类型，可以使用强制类型转换操作符进行转换。

PLC基本数据类型引言概述：PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备。

在PLC编程中，基本数据类型是非常重要的概念。

本文将详细介绍PLC的基本数据类型，包括其定义、用途以及常见的数据类型。

正文内容：1. 基本数据类型的定义1.1 位（Bit）：位是最基本的数据类型，用于表示开关状态，取值为0或1。

1.2 字节（Byte）：字节由8个位组成，用于存储整数值或字符。

1.3 字（Word）：字由16个位组成，用于存储较大的整数值或浮点数。

1.4 双字（Double Word）：双字由32个位组成，用于存储更大的整数值或浮点数。

1.5 长双字（Long Double Word）：长双字由64个位组成，用于存储更大范围的整数值或浮点数。

2. 基本数据类型的用途2.1 控制信号：位类型常用于表示开关状态，如启动信号、停止信号等。

2.2 传感器数据：字类型常用于存储传感器采集的数据，如温度、压力等。

2.3 运算结果：字、双字和长双字类型常用于存储运算结果，如加法、减法、乘法等。

2.4 计数器和定时器：字类型常用于计数器和定时器的计数值。

2.5 通信数据：字、双字和长双字类型常用于存储通信数据，如网络通信中的IP地址、端口号等。

3. 常见的数据类型3.1 逻辑型（BOOL）：逻辑型用于存储逻辑值，取值为真（True）或假（False）。

3.2 整型（INT）：整型用于存储整数值，取值范围为-32768到32767。

3.3 无符号整型（UINT）：无符号整型用于存储非负整数值，取值范围为0到65535。

3.4 浮点型（REAL）：浮点型用于存储浮点数，取值范围为-3.4E38到3.4E38。

3.5 字符串型（STRING）：字符串型用于存储文本数据，长度可变。

4. 基本数据类型的注意事项4.1 数据范围：在使用基本数据类型时，需要注意数据范围，避免溢出或数据丢失。

4.2 数据类型转换：在不同数据类型之间进行转换时，需要注意数据的精度和有效位数。

PLC基本数据类型引言概述：PLC（可编程逻辑控制器）是一种用于工业自动化控制的设备，它可以根据预先编写的程序来控制各种生产过程。

在PLC编程中，数据类型是非常重要的概念，不同的数据类型决定了数据在程序中的存储方式和处理方式。

本文将介绍PLC的基本数据类型及其特点。

一、位（BOOL）类型：1.1 布尔类型是最基本的数据类型之一，用来表示逻辑真（1）和逻辑假（0）。

1.2 布尔类型通常用于表示开关状态、触发条件等逻辑判断。

1.3 布尔类型在PLC程序中常用于控制逻辑、条件判断等方面。

二、字节（BYTE）类型：2.1 字节类型用来表示8位二进制数据，范围为0~255。

2.2 字节类型通常用于存储ASCII字符、整数等数据。

2.3 字节类型在PLC程序中常用于数据传输、通信协议等方面。

三、字（WORD）类型：3.1 字类型用来表示16位二进制数据，范围为0~65535。

3.2 字类型通常用于存储整数、计数器等数据。

3.3 字类型在PLC程序中常用于计数、数据处理等方面。

四、双字（DWORD）类型：4.1 双字类型用来表示32位二进制数据，范围为0~4294967295。

4.2 双字类型通常用于存储长整数、计时器等数据。

4.3 双字类型在PLC程序中常用于时间计算、数据处理等方面。

五、实数（REAL）类型：5.1 实数类型用来表示浮点数，可以存储小数。

5.2 实数类型通常用于存储测量数据、控制参数等数据。

5.3 实数类型在PLC程序中常用于PID控制、运算处理等方面。

结论：PLC的基本数据类型包括位、字节、字、双字和实数类型，每种类型都有其特定的应用场景和特点。

在PLC编程中，合理选择和使用数据类型可以提高程序的效率和可靠性，从而实现更好的控制效果。

深入理解PLC的数据类型将有助于工程师更好地设计和编写PLC程序，实现工业自动化控制的目标。

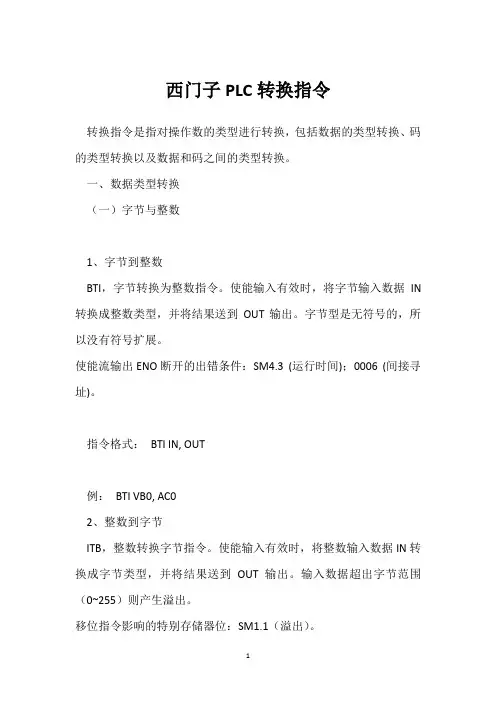

西门子PLC转换指令转换指令是指对操作数的类型进行转换，包括数据的类型转换、码的类型转换以及数据和码之间的类型转换。

一、数据类型转换（一）字节与整数1、字节到整数BTI，字节转换为整数指令。

使能输入有效时，将字节输入数据IN 转换成整数类型，并将结果送到OUT输出。

字节型是无符号的，所以没有符号扩展。

使能流输出ENO断开的出错条件：SM4.3 (运行时间)；0006 (间接寻址)。

指令格式：BTI IN, OUT例：BTI VB0, AC02、整数到字节ITB，整数转换字节指令。

使能输入有效时，将整数输入数据IN转换成字节类型，并将结果送到OUT输出。

输入数据超出字节范围（0~255）则产生溢出。

移位指令影响的特别存储器位：SM1.1（溢出）。

使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。

指令格式：ITB IN, OUT例：ITB AC0, VB10（二）整数与双整数1、双整数到整数DTI，双整数转换为整数指令。

使能输入有效时，将双整数输入数据IN转换成整数类型，并将结果送到OUT输出。

输入数据超出整数范围则产生溢出。

移位指令影响的特别存储器位：SM1.1（溢出）。

使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。

指令格式：DTI IN, OUT例：DTI AC0, VW202、整数到双整数ITD，整数转换为双整数指令。

使能输入有效时，将整数输入数据IN转换成双整数类型（符号进行扩展），并将结果送到OUT输出。

使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）。

指令格式：ITD IN, OUT例：ITD VW0, AC0（三）双整数与实数1、实数到双整数图1 实数到双整数2、双整数到实数DTR，双整数转换实数指令。

使能输入有效时，将双整数输入数据IN转换成实型，并将结果送到OUT输出。

PLC中数制与数据类型介绍描述：大家好！我们在编写PLC程序的时候我们经常用到位元件，字元件等等和一些数据类型，所以弄明白PLC中里面位元件、字元件和数据类型的规律，才能编好数据运算方面的程序等等，现把这方面概念性的知识分享给大家。

一：数制1）二进制数的1位（bit）只能取0和1这两个不同的值，可以用来表示开关量（或称数字量）的两种不同的状态，例如PLC里面的触点断开和接通、线圈的通电和断电等等，如果该位为"1"，则表示梯形图中对应的位编程元件的线圈'通电'，其常开接通，常闭断开。

如果该位为"0"。

在逻辑中1（TRUE）表示为真，0(FALSE)表示为假.二进制的特点：每一位有2个数码，即0和1。

由低位向高位的进位原则是"逢二进一"。

2）计算机和PLC用多位二进制数来表示数字，二进制数逢二进一的规则，从右往左的第n位（最低位为0位）的权值2n.如图下给出不同进制数的表示方法。

3）十六进制数每个十六进制数对应与4位二进制数，十六进制数的16个数字是0-9和A-F(对应十进制数10-15),在数字后面加"H"可以表示十六进制。

二：数据类型数据类型是用来描述数据长度（即二进制的位数）属性，不同的任务场合用不同长度的数据对象，例如位逻辑指令用位数据，传送指令用字节、字、双字。

字节、字和双字分别由8位、16位和32位二进制组成。

基本数据类型1) 首先先了解一下PLC中得位数据，前面已经说过位有两个状态"1"和"0"，1代表开，0代表关。

用于PLC中X、Y、M、Z处理关/开信号的软元件称之为位软元件。

2) 字元件，字有单字和双字，单字是有16个位组成，双字有32个位组成，对用PLC中得T、C、D、R处理数值的信号的软元件称之为字元件。

3) 位元件的组合也能处理数值，通过Kn和其始软元件的组合来表示，比如在PLC中经常用到K1M0,K1M0表示占用M0-M3四个位软件进行运算。

字节、字、双字,整数,双整数和浮点数详解1.引言1.1 概述在计算机科学和编程领域，字节、字、双字、整数、双整数和浮点数是非常重要的概念和数据类型。

它们在存储和处理数据时起着关键作用。

本文将对这些概念和数据类型进行详细解释和讨论。

首先，字节是计算机存储和处理数据的基本单位之一。

一个字节由8位二进制数字组成，可以表示256种不同的值。

字节一般用于存储和表示字符，例如ASCII码中的每个字符都用一个字节表示。

接下来，字是字节的扩展，通常由两个字节组成。

字是更大的数据单元，可以表示更多的不同值。

字通常用于存储和表示较大的字符集，如Unicode编码中的字符。

双字是对字的一种拓展，由四个字节组成。

双字可以表示更大范围的数据，通常用于存储和处理较大的整数和浮点数。

然后，整数是一种完整的数值数据类型，用于表示不带小数部分的数值。

整数可以是负数、零或正数，其取值范围取决于所使用的字节数。

整数常用于计算、逻辑运算和数据存储。

双整数是对整数的一种拓展，由两个整数组成。

双整数可以表示更大范围的整数值，通常用于需要更精确的计算和表示的情况。

最后，浮点数是一种带有小数部分的数值数据类型。

浮点数通常由双字表示，其中一部分用于存储小数部分，另一部分用于存储指数部分。

浮点数常用于科学计算、图形处理和物理模拟等领域。

本文将详细探讨字节、字、双字、整数、双整数和浮点数的定义、特点、应用、表示方式、运算规则和数据范围等方面内容。

通过深入理解这些概念和数据类型，我们可以更好地理解计算机的内部处理和存储方式，并在编程中更加灵活和高效地处理数据。

1.2文章结构文章结构部分的内容可以写成以下方式：1.2 文章结构本文将详细介绍字节、字、双字、整数、双整数和浮点数的概念以及其应用。

文章结构如下：2.正文2.1 字节2.1.1 定义本节将介绍字节的定义，以及字节在计算机中的作用和意义。

2.1.2 应用本节将探讨字节在不同应用场景下的具体应用，例如在存储和传输数据中的作用。

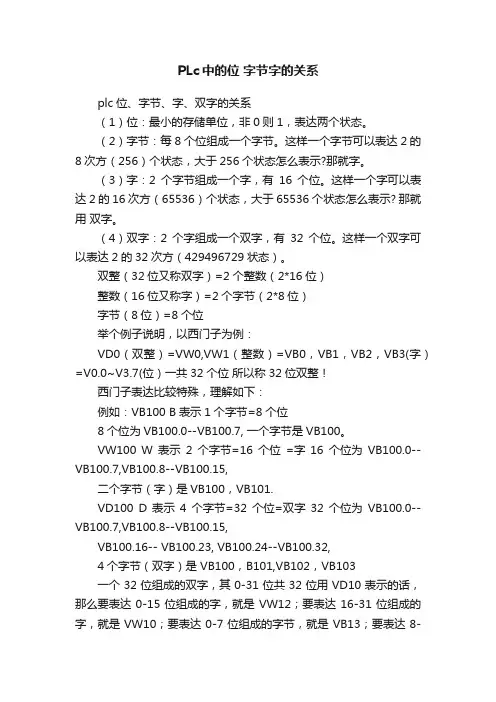

PLc中的位字节字的关系plc位、字节、字、双字的关系（1）位：最小的存储单位，非0则1，表达两个状态。

（2）字节：每8个位组成一个字节。

这样一个字节可以表达2的8次方（256）个状态，大于256个状态怎么表示?那就字。

（3）字：2个字节组成一个字，有16个位。

这样一个字可以表达2的16次方（65536）个状态，大于65536个状态怎么表示? 那就用双字。

（4）双字：2个字组成一个双字，有32个位。

这样一个双字可以表达2的32次方（429496729状态）。

双整（32位又称双字）=2个整数（2*16位）整数（16位又称字）=2个字节（2*8位）字节（8位）=8个位举个例子说明，以西门子为例：VD0（双整）=VW0,VW1（整数）=VB0，VB1，VB2，VB3(字）=V0.0~V3.7(位）一共32个位所以称32位双整！西门子表达比较特殊，理解如下：例如：VB100 B表示1个字节=8个位8个位为VB100.0--VB100.7, 一个字节是VB100。

VW100 W表示2个字节=16个位=字16个位为VB100.0--VB100.7,VB100.8--VB100.15,二个字节（字）是VB100，VB101.VD100 D表示4个字节=32个位=双字32个位为VB100.0--VB100.7,VB100.8--VB100.15,VB100.16-- VB100.23, VB100.24--VB100.32,4个字节（双字）是 VB100，B101,VB102，VB103一个32位组成的双字，其0-31位共32位用VD10表示的话，那么要表达0-15位组成的字，就是VW12；要表达16-31位组成的字，就是VW10；要表达0-7位组成的字节，就是VB13；要表达8-15位组成的字节，就是VB12；要表达16-23位组成的字节，就是VB11；要表达24-31位组成的字节，就是VB10。

西门子表达比较特殊，理解如下：实数，就是浮点数可以理解为三菱PLC带小数点的数据如1.5 100.5整数，顾名思义就是没有小数点范围 0-65535 的双整数，范围 0 - 4294967295浮点数，就是实数字符串可以理解为字母“ABCDEFH”。
