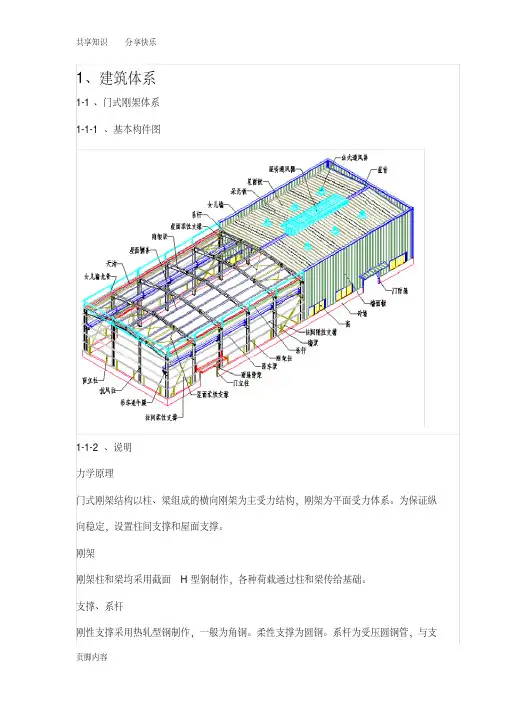

钢结构识图.

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。

3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3 连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4 断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

看懂钢结构图纸，识图教程※钢结构图⽤来表⽰钢结构的图样。

※型钢型钢是由钢⼚按照标准规格轧制⽽成的钢材，其断⾯形状如尺⼨是定型的，例如：⾓钢、⼯字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接⽅法※焊接※铆接※螺栓连接⼀、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡⼝焊缝※贴⾓焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺⼨和辅助要求标准清楚。

★焊缝的标注⽅法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线⼆、铆接⽤铆钉将两块或两块以上的钢板连接在⼀起★铆接分类※⼯⼚连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接⽅法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常⽤于⼤、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简⽀栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★⽴体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图⼜称屋架⽰意图、屋架杆件⼏何尺⼨简图。

※⽐例：1：100、1：200※单线条表⽰，杆件长度直接注在单线条旁边。

★屋架详图※图样：⽴⾯图，上弦实形辅助投影，剖⾯断⾯图。

※⽐例：两种⽐例：杆件轴线采⽤较⼩⽐例（1：20，1：15）节点板、杆件、断⾯采⽤较⼤⽐例（1：10，1：5）※图线：可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★⽀座节点图。

钢结构识图培训讲义第一章识图基础一、投影及三视图中国采用第一角投影法，三视图放置位置：主视图（上左）、左视图（上右）、俯视图（下）三视图在使用时不一定完整，可能只出现主视图和其他一个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：左视图在主视图的右侧，表示站在主视图中物体的左侧向右看物体；俯视图在主视图的下侧，表示从上向下看主视图中的物体。

看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明焊缝表面齐平1 平面符号（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。

3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

钢结构识图01投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

02剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

03索引符号及节点符号1.不带剖视方向的索引左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

中的字母a表示参看节点，底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：1.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

04对称符号05焊缝符号焊缝基本符号（常用）：表示焊缝横截面形状的符号辅助符号：表示焊缝表面形状特征的符号补充符号：补充说明焊缝的某些特征而采用的符号尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等焊缝尺寸的标注：说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

焊缝表达举例：其他表达方式：直接在图上表达坡口形状尺寸的方法：在国外图纸中的一些表达方式：另外美国图纸很多仍采用英制单位，在看图确定焊缝尺寸是需要进行换算：1英寸（1”）=25.4mm1/16”=1.6mm1/8”=3.2mm1/4”=6.4mm1/2”=12.7mm（1）锅炉钢结构中的一些表达方式：06尺寸标注1.工作点、组立点、检查点的概念（1）W.P.(Working Point)工作点结构设计师最关心的点，构件轴力的交点，一般为构件的中心线的交点。

一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/2 6Φ25 4/2 6Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X R) g5 l' @．4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。

、刚架衍生形式1-1-5* t! z- I3 P. F& J! `; T* E: y/ \■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3J．1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1.建筑体系i-i. n 式刚架体系1-1-2.说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵 向稳定，设置柱间支撑和屋面支撑。

刚架刚卿主和梁均采用截面H 型钢制作,各种荷载通过柱和梁传给根底。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管,与支i-1-i.根本构件图 女儿:fl統板r吊车家J立住j 丙蓬■W丽柔性支撫」撑组成受力封闭体系。

屋面捺条、埴梁—般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3.门式刚架的根本形式孔典型门式刚架1-1-4.根本节点a. 柱脚节点•昭•廈■0嗓跨廈b•梁.柱节点刚接柱脚一刚接柱脚二柱头节点一梁间连接节点.吊车梁牛腿节点■局部二层节点参照多层框架体系。

1-1-5.刚架衍生形式"•单坡单跨b•山墙刚架e・单坡连跨"■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2.多层框架体系力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架:横向采用刚接，纵向采用狡接,并在纵向设置支撑,以传递水平力。

c.支撑式框架：纵横向均采用狡接,两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架才主传递给根底。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度。

1-2-3.根本节点a. 柱脚节点■柱脚节点同门式刚架体系。

b. 柱、梁节点梁柱双向刚接节点一梁柱双向刚接节点二,梁柱单•向刚接节点梁柱双向钱接节点5通梁方式柱顶节点主次梁连接节点- 2、支撑、系轩2-1. B0示柱间柔性支撑柱间刚性支撑2-2.说明■支撑分为柔性支撑和刚性支撑两种。

钢结构识图大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点?2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
