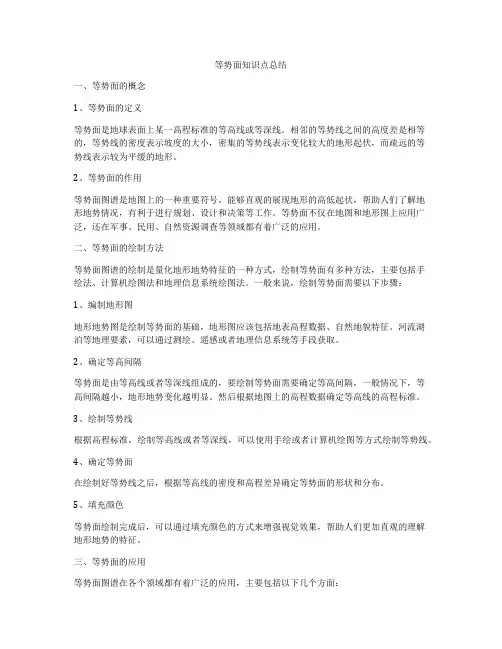

等势面知识点总结一、等势面的概念1、等势面的定义等势面是地球表面上某一高程标准的等高线或等深线。
相邻的等势线之间的高度差是相等的,等势线的密度表示坡度的大小,密集的等势线表示变化较大的地形起伏,而疏远的等势线表示较为平缓的地形。
2、等势面的作用等势面图谱是地图上的一种重要符号,能够直观的展现地形的高低起伏,帮助人们了解地形地势情况,有利于进行规划、设计和决策等工作。
等势面不仅在地图和地形图上应用广泛,还在军事、民用、自然资源调查等领域都有着广泛的应用。
二、等势面的绘制方法等势面图谱的绘制是量化地形地势特征的一种方式,绘制等势面有多种方法,主要包括手绘法、计算机绘图法和地理信息系统绘图法。
一般来说,绘制等势面需要以下步骤:1、编制地形图地形地势图是绘制等势面的基础,地形图应该包括地表高程数据、自然地貌特征、河流湖泊等地理要素,可以通过测绘、遥感或者地理信息系统等手段获取。
2、确定等高间隔等势面是由等高线或者等深线组成的,要绘制等势面需要确定等高间隔,一般情况下,等高间隔越小,地形地势变化越明显。
然后根据地图上的高程数据确定等高线的高程标准。
3、绘制等势线根据高程标准,绘制等高线或者等深线,可以使用手绘或者计算机绘图等方式绘制等势线。
4、确定等势面在绘制好等势线之后,根据等高线的密度和高程差异确定等势面的形状和分布。
5、填充颜色等势面绘制完成后,可以通过填充颜色的方式来增强视觉效果,帮助人们更加直观的理解地形地势的特征。
三、等势面的应用等势面图谱在各个领域都有着广泛的应用,主要包括以下几个方面:1、地理测绘等势面图谱是地形图的一部分,能够帮助人们了解地理地形地势情况,可以用于地理测绘和资源调查等工作。
2、地形分析等势面图谱能够直观的显示地形高低起伏和坡度情况,有助于地形分析、地形特征的识别和地形的规划布局。
3、军事应用在军事领域,等势面图谱能够帮助军事人员了解战场地形地势情况,有助于作战规划、地形隐蔽和军事行动的部署等。
实五验用描迹法画出电场中平面上的等势线一、实验目的学会用描迹法画出电场中平面上的等势线;验证电场中各点的电势是顺着电场线方向逐渐降低的;理解对等势线和电场线相互垂直,等势线不会相交等性质。
二、实验器材①白纸②复写纸③导电纸各一张④图钉4 枚⑤平木板一块和圆柱电极一对⑥直流电源(电压约为6 伏)和电键一个、导线5 根⑥灵敏电流计和探针两根⑦直尺三角板)点拨①:导电纸的电阻率应远大于金属电极的电阻率才能使电极本身成为等势体;导电涂层要均匀,纸上导电性能才能一致,否则会使测绘出的等势线产生畸变点拨②:对圆柱电极应一样大,直径为1 厘米。
三、实验原理用导电纸中的稳恒电流场模拟真空中的静电场。
点拨:本实验是用两个带圆形电极模拟两等量异种点电荷在平面内的电场。
四、实验步骤定性描绘平面上的等势线(1)在平板上依次铺上白纸、复写纸、导电纸,导电膜向上,用图钉把白纸、复写纸和导电纸一起固定在板上。
(2)用直尺在导电纸中央画一条长为10厘米的线段,在线段两端固定压紧直径为1厘米的圆形电极,将这两电极分别接在6伏直流电源上,如图所示。
点拨:两电极间为什么要相距10厘米远呢?由实验原理得知,实验时需两极间有一定的电阻,而导电纸的电阻率是有限定值,纸的面积一定,若两电极间距离太小,极间电阻趋于零,或小于灵敏电流计内阻,当灵敏电流计两个探针接触时就相当短接了有一定电阻的电流计,造成后果可能出现灵敏电流计指针不偏转(或偏转很小)而误认为等势,或者出现因等势线太密而看不出规律。
(3)用等分线段法在两电极连线上选取间距相等的 5 个点作为基准点,并用探针把所选的点复印在底层的白纸上。
点拨:选5 个基准点主要是为了描绘对称的清晰等势线,就3、5、7……个基准点而言,5 个最适宜,既能发现规律又省时间,值得注意的是,基准点的间距相等,相邻两条等势线的电势差不等,匀强电场例外。
(4)从灵敏电流计的两个接柱引起两个探针分别与导电纸上任意两个相邻的基准点接触,观察指针偏转情况,比较各点的电势高低,找出电势的变化规律。

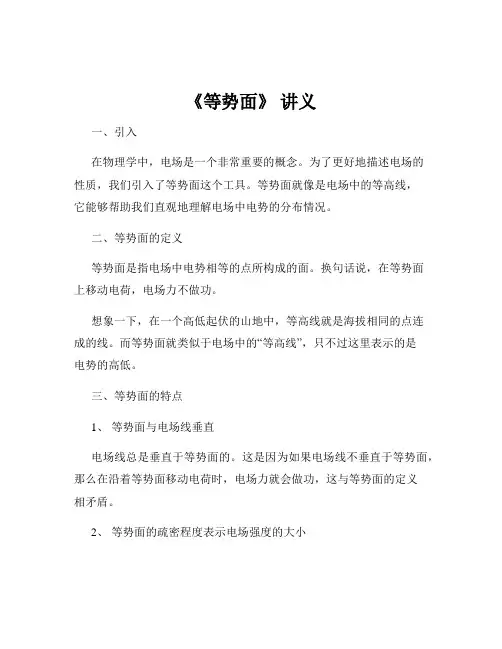

《等势面》讲义一、引入在物理学中,电场是一个非常重要的概念。
为了更好地描述电场的性质,我们引入了等势面这个工具。
等势面就像是电场中的等高线,它能够帮助我们直观地理解电场中电势的分布情况。

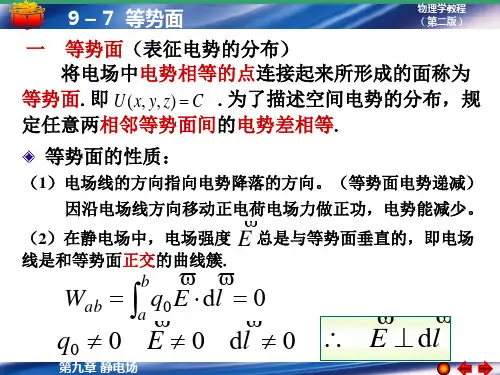

二、等势面的定义等势面是指电场中电势相等的点所构成的面。
换句话说,在等势面上移动电荷,电场力不做功。
想象一下,在一个高低起伏的山地中,等高线就是海拔相同的点连成的线。
而等势面就类似于电场中的“等高线”,只不过这里表示的是电势的高低。
三、等势面的特点1、等势面与电场线垂直电场线总是垂直于等势面的。
这是因为如果电场线不垂直于等势面,那么在沿着等势面移动电荷时,电场力就会做功,这与等势面的定义相矛盾。
2、等势面的疏密程度表示电场强度的大小等势面越密集的地方,电场强度越大;等势面越稀疏的地方,电场强度越小。
举个例子,如果我们把等势面想象成山坡上的等高线,等高线密集的地方,山坡就陡峭,相当于电场强度大;等高线稀疏的地方,山坡就平缓,相当于电场强度小。
3、不同等势面之间的电势差相等相邻的等势面之间的电势差是相等的。
这就好比在楼梯上,每一级台阶的高度差是相同的。
4、等势面永不相交因为如果等势面相交,那么在交点处就会有两个不同的电势值,这是不可能的。
四、常见的等势面1、点电荷的等势面点电荷的等势面是以点电荷为球心的一系列同心球面。
距离点电荷越近,电势越高;距离点电荷越远,电势越低。
2、等量同种电荷的等势面等量同种电荷的等势面是关于两电荷连线的中垂线对称的一系列曲线。
3、等量异种电荷的等势面等量异种电荷的等势面是两簇对称的曲线,靠近正电荷的一侧电势高,靠近负电荷的一侧电势低。
五、等势面的应用1、分析电场中的能量变化当电荷在电场中移动时,如果沿着等势面移动,电场力不做功,电荷的电势能不变;如果电荷在不同的等势面之间移动,电场力做功,电势能发生变化。
2、设计电子器件在电子器件的设计中,需要考虑电场的分布和等势面的情况,以保证器件的正常工作。

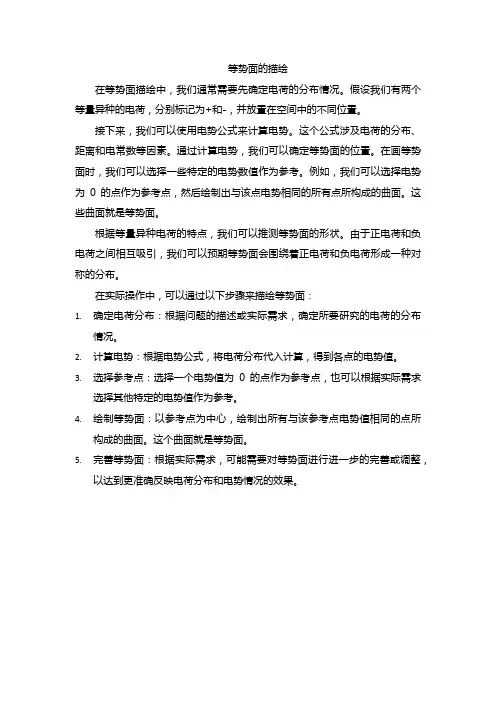

等势面的描绘
在等势面描绘中,我们通常需要先确定电荷的分布情况。
假设我们有两个等量异种的电荷,分别标记为+和-,并放置在空间中的不同位置。
接下来,我们可以使用电势公式来计算电势。
这个公式涉及电荷的分布、距离和电常数等因素。
通过计算电势,我们可以确定等势面的位置。
在画等势面时,我们可以选择一些特定的电势数值作为参考。
例如,我们可以选择电势为0的点作为参考点,然后绘制出与该点电势相同的所有点所构成的曲面。
这些曲面就是等势面。
根据等量异种电荷的特点,我们可以推测等势面的形状。
由于正电荷和负电荷之间相互吸引,我们可以预期等势面会围绕着正电荷和负电荷形成一种对称的分布。
在实际操作中,可以通过以下步骤来描绘等势面:
1.确定电荷分布:根据问题的描述或实际需求,确定所要研究的电荷的分布
情况。
2.计算电势:根据电势公式,将电荷分布代入计算,得到各点的电势值。
3.选择参考点:选择一个电势值为0的点作为参考点,也可以根据实际需求
选择其他特定的电势值作为参考。
4.绘制等势面:以参考点为中心,绘制出所有与该参考点电势值相同的点所
构成的曲面。
这个曲面就是等势面。
5.完善等势面:根据实际需求,可能需要对等势面进行进一步的完善或调整,
以达到更准确反映电荷分布和电势情况的效果。
实验:等势面的描绘班级姓名
1.本实验的物理思想方法是____________。
()2.下列关于等势点找法的操作中不行的有:
A.将两个探针压在导电纸上同时慢慢移动,当看见电流表指针没有偏转的时候,手就停止滑动,并把两个表笔的位置同时复印在白纸上,如此反复滑动,便可得到许多等势点,描出等势线B.将一个探针始终与一个圆柱形电极接触,让另一个探针在导电纸上慢慢滑动,每发现电流表指针指零时,探针就停下来,并把该位置复印在白纸上,把这些位置用平滑的曲线连起来,就是等势线C.将一个探针压在某一基准点上,让另一个探针在导电纸上慢慢滑动,滑到一个位置电流表指针无偏转时,这点就是一个等势点,把这一位置复印到白纸上。
再以这一点为新的基准点,继续探查新的等势点,依次再测出5个等势点
D.将一个探针压在某一基准点上,让另一个探针在导电纸上慢慢移动,当电流表指针无偏转时,就找到一个等势点,把这一位置复印在白纸上,然后按同样的方法探测其他等势点
3.(1)在用电流场模拟静电场描绘电场等势线的实验中,在下列所给出的器材中,应该选用的是:()A.6伏的交流电源B.6伏的直流电源
C.100伏的直流电源D.量程0.5伏,零刻度在刻度盘中央的电压表
E.量程300微安,零刻度在刻度盘中央的电流表
(2)在实验过程中,要把复写纸、导电纸、白纸铺放在木板上,它们的顺序是(自下而上)
①_____________②_______________③_____________
()4.在等势线描绘实验中,若将电源电压降低一些,则:
A.描绘出的等势线形状与原来相同B.描绘出的等势线形状与原来不同
C.基准点之间电势差比原来小一些D.基准点之间电势差比原来大一些
()5.用恒定电流的电场来模拟静电场描绘等势线时,下列哪些情况是能够实现的
⑵⑶⑷
⑴
A.如图⑴圆柱形电极M、N都接电源的正极,用来模拟等量正点电荷周围的静电场
B.如图⑵圆柱形电极M接电源正极,圆环形电极N接电源负极,用来模拟正点电荷周围的静电场C.如图⑶两个平行的长条形电极M、N分别接电源正、负极,用来模拟平行板电容器间的静电场D.如图⑷圆柱形电极M接电源负极,用来模拟负点电荷周围的静电场
()6.在本实验中,发现等势线发生了畸变,分析误差原因,正确的说法是:
A.电流表的灵敏度不高B.导电纸涂层不够均匀
C.电极与导电纸接触不良D.以上说法都不对
7.在“描绘电场中平面上等势线”实验中,为尽量减小实验误差:
()(1)若以下三种满偏电流不同,零刻度在中央的电流表可供选择,应选用:A.100μA B.0.5mA C.10mA D.100mA
(2)若有二两种规模的塑料板,其两个圆柱形电极间距离不同,应选用电极间的距离稍 (填“大”、“小”)的塑料板进行实验。
8.如下左图,为描绘电场中等势线的装置示意图,所用的灵敏电流计是电流从哪一接线柱流入,其指针就向哪一侧偏转。
在寻找基准点O的另一等势点时,探针Ⅰ与O点接触,另一探针Ⅱ与导电纸上的c 点接触,电流计的指针向负接线柱偏转,为了尽快探测到新等势点,探针Ⅱ应由c点逐渐:
A.向上移B.向下移C.向左移D.向右移
9.描绘电场中等势线的实验装置如实验下右图所示,如果A、B两个电极的连线为x轴,以A、B连线中垂线为y轴,现将一个探针固定在x轴与y轴的交点上,合上开关S,而将另一个探针由x轴的B电极处沿轴向A极处移动的过程中,灵敏电流计G的指针偏角是 _______________ 。
10.实验中灵敏电流表的接线板上通常有三个接线柱如图所示,使
用时应选用 ____ 接线柱,若指针偏角不明显,再将接
线柱换到接线柱上。
11.右图是描绘电场中等势线的实验装置.
①图中有7个等间距的点,其中A、B为___________;
②当电流从标有“+”号的接线柱流入灵敏电流计G时,
其指针正向偏转,则当灵敏电流计表针______偏时,探针
所接触的两点恰是等势点;
③当探针Ⅰ接在F点时,探针Ⅱ应向____移,才能找到等
势点。
在本实验中,画出的等势线图具有空间对称性,其
对称轴为。
12.由实验得出如下的几条等势线,见图:
①请画出3~4条电场线;
②一个电子从图中a点到b点运动,它的电势能______;若让电子自由运动(从a点开始),它一定能到达b点吗?________ 13.某同学在做实验时,发现2根探针放在导电纸上时,无论怎样移动2根探针的位置,灵敏电流表指针都不发生偏转,你能帮助他找出发生此问题的可能原因吗?
ⅠⅡ。
