第1节 磁场的描述 磁场对电流的作用

法拉第电磁感应定律磁场与电流的相互作用法拉第电磁感应定律是描述磁场与电流相互作用的重要定律之一。

它建立了电磁感应现象与磁场强度、导体尺寸、运动速度和磁场方向之间的关系。

本文将深入探讨法拉第电磁感应定律和磁场与电流的相互作用。

一、法拉第电磁感应定律介绍法拉第电磁感应定律是由英国物理学家迈克尔·法拉第于1831年首先提出。

法拉第电磁感应定律指出，当导体中的磁通量发生变化时，将在导体中产生感应电动势，从而产生涡流或感应电流。

这一定律说明了磁场变化与电流产生之间的相互关系。

二、磁场与电流的相互作用1. 磁场对电流的作用当导体中存在电流时，会形成环绕导体的磁场。

根据安培环路定理，磁场的强度与电流大小成正比，且方向由右手螺旋法决定。

磁场对电流的作用表现为洛仑兹力，即导体中每个电荷元受到的力使导体发生运动。

这一作用是电磁感应现象的基础。

2. 电流对磁场的作用根据法拉第电磁感应定律，当导体中的电流发生变化时，将在导体周围产生磁场。

这一作用可以通过安培环路定理得到证明。

电流对磁场的作用是电磁感应的基础，广泛应用于电磁器件和电磁传感器。

三、电磁感应在生活中的应用1. 发电机原理发电机是基于电磁感应定律的重要装置之一，通过导体在磁场中旋转产生的感应电动势转化为电能。

发电机的基本原理是将机械能转化为电能，广泛应用于发电厂和各种电力设备中。

2. 变压器原理变压器是利用电磁感应定律的原理来实现电压的变换。

当交流电经过初级线圈时，产生变化的磁场通过铁芯传递给次级线圈，从而在次级线圈中产生感应电动势，从而实现电压的变换。

变压器广泛应用于电力传输和电子设备中。

3. 感应炉原理感应炉是一种利用电磁感应原理进行加热的装置。

通过感应线圈产生的交变磁场感应导体中产生的感应电流，从而产生热量。

感应炉在冶金、熔炼和加热处理等领域有着广泛的应用。

四、电磁感应的实验1. 法拉第电磁感应实验法拉第进行的经典实验是通过将导体绕过磁铁时，观察到导线两端产生感应电流的现象。

磁场与电流的作用
磁场和电流之间有着紧密的关系。

磁场是由电流产生的，并且电流
在存在磁场的情况下也会受到磁场的影响。

1. 电流产生磁场：当电流通过导线时，会形成一个有方向的磁场环
绕着导线。

这个磁场的方向与电流的方向有关，在导线周围形成一个
闭合的磁场线圈。

这个现象被称为“安培环路定理”。

2. 磁场对电流的作用：磁场可以对通过其的电流施加力。

根据洛伦
兹力定律，当电流通过一个磁场时，会受到与电流方向垂直的力，即
洛伦兹力。

这个力的大小与电流强度和磁场强度有关。

3. 磁场对电流的方向有影响：根据右手定则，当电流通过一个磁场时，磁场会对电流的方向施加一个力矩，使得电流在磁场中发生偏转。

这个定则可以用来确定电流受到磁场力的方向。

4. 电流产生磁场并产生相互作用：当多个导线中有电流通过时，它
们各自产生的磁场会相互作用。

这种相互作用可以导致导线之间的吸
引或排斥，这是基于电磁感应原理的基础。

总的来说，磁场和电流之间的作用是相互的。

电流可以产生磁场并
受到磁场力的作用，而磁场则可以对电流施加力并改变电流的方向。

这些相互作用是电磁学和电动力学的基础，并在电磁装置和电路中得
到广泛应用。

准兑市爱憎阳光实验学校高三物理第一轮复习：磁场根本性质；磁场对电流的作用【本讲信息】一. 教学内容：1. 磁场根本性质2. 磁场对电流的作用【要点扫描】磁场根本性质〔一〕磁场1、磁场：磁场是存在于磁体、运动电荷周围的一种物质．它的根本特性是：对处于其中的磁体、电流、运动电荷有力的作用．2、磁现象的电本质：所有的磁现象都可归结为运动电荷之间通过磁场而发生的相互作用．〔二〕磁感线为了描述磁场的强弱与方向，人们想象在磁场中画出的一组有方向的曲线．1、疏密表示磁场的强弱．2、每一点切线方向表示该点磁场的方向，也就是磁感强度的方向．3、是闭合的曲线，在磁体外部由N极至S极，在磁体的内部由S极至N极．磁线不相切不相交。

4、匀强磁场的磁感线平行且距离相．没有画出磁感线的地方不一没有磁场．5、安培那么：拇指指向电流方向，四指指向磁场的方向．注意这里的磁感线是一个个圆，每点磁场方向是在该点的切线方向。

*熟记常用的几种磁场的磁感线：〔三〕磁感强度1、磁场的最根本的性质是对放入其中的电流或磁极有力的作用，电流垂直于磁场时受磁场力最大，电流与磁场方向平行时，磁场力为零。

2、在磁场中垂直于磁场方向的通电导线受到的磁场力F跟电流强度I和导线长度L的乘积IL的比值，叫做通电导线所在处的磁感强度．①表示磁场强弱的物理量．是矢量．②大小：ILFB 〔电流方向与磁感线垂直时的公式〕．③方向：左手那么：是磁感线的切线方向；是小磁针N极受力方向；是小磁针静止时N极的指向．不是导线受力方向；不是正电荷受力方向；也不是电流方向．④单位：牛/安米，也叫特斯拉，单位制单位符号T．⑤点B：就是说磁场中某一点了，那么该处磁感强度的大小与方向都是值．⑥匀强磁场的磁感强度处处相．⑦磁场的叠加：空间某点如果同时存在两个以上电流或磁体激发的磁场，那么该点的磁感强度是各电流或磁体在该点激发的磁场的磁感强度的矢量和，满足矢量运算法那么。

〔四〕磁通量与磁通密度1、磁通量Φ：穿过某一面积磁力线条数，是标量．2、磁通密度B：垂直磁场方向穿过单位面积磁力线条数，即磁感强度，是矢量．3、二者关系：B＝Φ/S〔当B与面垂直时〕，Φ＝BScosθ，Scosθ为面积垂直于B方向上的投影，θ是B与S法线的夹角．磁场对电流的作用〔一〕安培力1、安培力：通电导线在磁场中受到的作用力叫做安培力．说明：磁场对通电导线中向移动的电荷有力的作用，磁场对这些向移动电荷作用力的宏观表现即为安培力．2、安培力的计算公式：F＝BILsinθ〔θ是I与B的夹角〕；通电导线与磁场方向垂直时，即θ＝90°，此时安培力有最大值；通电导线与磁场方向平行时，即θ＝0°，此时安培力有最小值，F=0N；0°＜B＜90°时，安培力F介于0和最大值之间。

教师姓名学生姓名填写时间学科物理年级上课时间课时计划2h教学目标教学内容个性化学习问题解决教学重点、难点教学过程考点内容要求命题规律复习策略磁场、磁感应强度、磁感线Ⅰ(1)磁感应强度的理解和计算；(2)安培力、洛伦兹力的特点；(3)有界磁场中的临界问题；(4)带电粒子在匀强磁场中的多解问题；(5)带电粒子在组合场和复合场中的运动(1)注重以受力分析为基础，根据平衡条件分析通电导线的受力和运动情况；(2)注重应用牛顿第二定律结合圆周运动的知识分析带电粒子在磁场中的运动；(3)注重实际应用，如质谱仪、回旋加速器、霍尔元件、磁流体发电机、速度选择器等的原理都可能成为命题背景；(4)注重应用数学方法解决物理问题能力的培养通电直导线和通电线圈周围磁场的方向Ⅰ安培力、安培力的方向Ⅰ匀强磁场中的安培力Ⅱ洛伦兹力、洛伦兹力的方向Ⅰ洛伦兹力公式Ⅱ带电粒子在匀强磁场中的运动Ⅱ质谱仪和回旋加速器Ⅰ说明：(1)安培力的计算只限于电流与磁感应强度垂直的情形；(2)洛伦兹力的计算只限于速度与磁场方向垂直的情形。

第1课时磁场的描述及磁场对电流的作用[知识梳理]知识点一、磁场、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用。

(2)方向：小磁针的N极所受磁场力的方向。

2．磁感应强度(1)物理意义：描述磁场的强弱和方向。

(2)大小：B＝FIL(通电导线垂直于磁场)。

(3)方向：小磁针静止时N极的指向。

(4)单位：特斯拉(T)。

3．匀强磁场(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场。

(2)特点：疏密程度相同、方向相同的平行直线。

知识点二、磁感线通电直导线和通电线圈周围磁场的方向1．磁感线在磁场中画出一些有方向的曲线，使曲线上各点的切线方向跟这点的磁感应强度方向一致。

2．几种常见的磁场(1)常见磁体的磁场(2)电流的磁场通电直导线通电螺线管环形电流安培定则立体图横截面图纵截面图知识点三、安培力、安培力的方向匀强磁场中的安培力1．安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝BIL sin_θ。

北重五中一轮复习学历案（选修3-1）第十章磁场第1节磁场及其对电流的作用（6课时）【学习目标】1.完成任务一，了解磁场、磁感应强度和磁感线，会利用安培定则分析通电导线产生的磁场。

2.完成任务二，会利用左手定则分析通电导线在磁场中受到得力的方向和计算安培力大小。

3.完成任务三，会判断安培力作用下的导线运动情况，会分析安培力作用下的平衡和加速问题。

【学习过程】任务一磁场、磁感应强度一、磁场、磁感应强度1.磁场（1）哪些物体周围存在磁场：（2）磁场的基本性质：磁场对处于其中的磁体、电流和运动电荷有的作用。

2.磁感应强度（1）物理意义：描述磁场的强弱和方向。

（2）定义式：(通电导线垂直于磁场)。

（3）标示量：（4）方向：小磁针静止时。

（5）单位：特斯拉，符号为T。

3.磁感线（1）磁感线上某点的方向就是该点的磁场方向。

（2）磁感线的程度定性地表示磁场的强弱，在磁感线较密的地方磁场较；在磁感线较疏的地方磁场较。

（3）磁感线是闭合曲线，没有起点和终点，在磁体外部，从指向；在磁体内部，由指向。

（4）同一磁场的磁感线不中断、不相交、不相切。

（5）磁感线是假想的曲线，客观上并不存在。

4.匀强磁场（1）定义：磁感应强度大小处处、方向处处的磁场称为匀强磁场。

（2）特点：磁感线是疏密程度、方向的平行直线。

5.地磁场（1）地磁的N极在地理附近，地磁的S极在地理附近，磁感线分布如图所示。

（2）在赤道平面上，距离地球表面高度相等的各点，磁感应强度大小相等，方向水平。

6. 几种常见的磁场1）条形磁铁和蹄形磁铁的磁场2）电流的磁场（1）安培定则的应用因果磁场原因(电流方向) 结果(磁场方向)直线电流的磁场环形电流的磁场（2）几种电流的磁场直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强，距导线越远处磁场与的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场可等效为，两侧是N极和S极，且离圆环中心越远，磁场越弱安培定则立体图横截面图纵截面图例1. (多选)如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N(黑色一端)指示磁场方向正确的是()A.aB.bC.cD.d练习1．下列关于小磁针在磁场中静止时的指向，正确的是( )7.磁场的叠加问题及解题思路磁感应强度是矢量，利用平行四边形定则或正交分解法进行合成与分解。

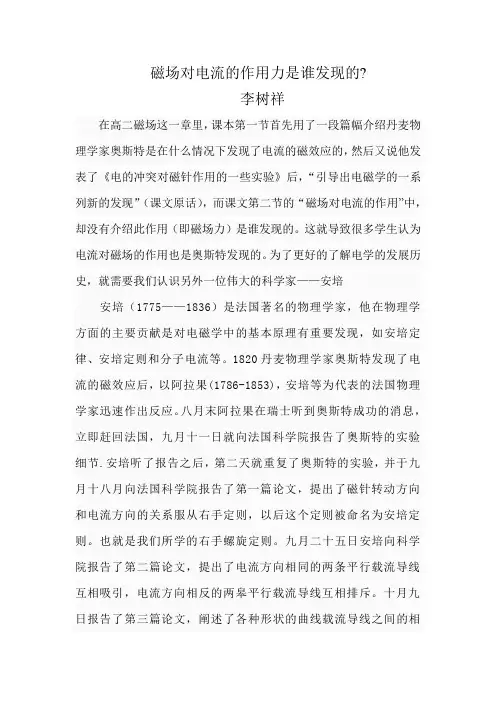

磁场对电流的作用力是谁发现的?李树祥在高二磁场这一章里，课本第一节首先用了一段篇幅介绍丹麦物理学家奥斯特是在什么情况下发现了电流的磁效应的，然后又说他发表了《电的冲突对磁针作用的一些实验》后，“引导出电磁学的一系列新的发现”（课文原话），而课文第二节的“磁场对电流的作用”中，却没有介绍此作用（即磁场力）是谁发现的。

这就导致很多学生认为电流对磁场的作用也是奥斯特发现的。

为了更好的了解电学的发展历史，就需要我们认识另外一位伟大的科学家——安培安培（1775——1836）是法国著名的物理学家，他在物理学方面的主要贡献是对电磁学中的基本原理有重要发现，如安培定律、安培定则和分子电流等。

1820丹麦物理学家奥斯特发现了电流的磁效应后，以阿拉果(1786-1853)，安培等为代表的法国物理学家迅速作出反应。

八月末阿拉果在瑞士听到奥斯特成功的消息，立即赶回法国，九月十一日就向法国科学院报告了奥斯特的实验细节.安培听了报告之后，第二天就重复了奥斯特的实验，并于九月十八月向法国科学院报告了第一篇论文，提出了磁针转动方向和电流方向的关系服从右手定则，以后这个定则被命名为安培定则。

也就是我们所学的右手螺旋定则。

九月二十五日安培向科学院报告了第二篇论文，提出了电流方向相同的两条平行载流导线互相吸引，电流方向相反的两皋平行载流导线互相排斥。

十月九日报告了第三篇论文，阐述了各种形状的曲线载流导线之间的相互作用。

后来，安培又做了许多实验，并运用高度的数学技巧于1826年总结出电流元之间作用力的定律，描述两电流元之间的相互作用同两电流元的大小、间距以及相对取向之间的关系。

后来人们把这个定律称为安培定律。

十二月四日安培向科学院报告了这个成果。

安培并不满足于这些实验研究的成果。

1821年一月，他提出了著名的分子电流的假设，认为每个分子的圆电流形成十个小磁体，这是形成物体宏观磁性的原因。

安培还对比了静力学和动力学的名称，第一个把研究动电的理论称为“电动力学’，此外，安培还发现，电流在线圈中流动的时候表现出来的磁性和磁铁相似，创制出第一个螺线管，在这个基础上发明了探测和量度电流的电流计，1827年，安培将他的电磁现象的研究综合在《电动力学现象的数学理论》一书中，这是电磁学史上一部重要的经典论著，对以后电磁学的发展起了深远的影响。

9.1磁场的描述磁场对电流的作用概念梳理：一、磁场、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时北极的指向．2．磁感应强度(1)物理意义：描述磁场的强弱和方向．(2)大小：B＝FIL(通电导线垂直于磁场)．(3)方向：小磁针静止时N极的指向．(4)单位：特斯拉(T)．3．匀强磁场(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场．(2)特点：匀强磁场中的磁感线是疏密程度相同的、方向相同的平行直线．4．磁通量(1)概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积．(2)公式：Φ＝BS.【注意】(1)公式Φ＝BS的适用条件：①匀强磁场；②磁感线的方向与平面垂直．即B⊥S.(2)S为有效面积．(3)磁通量虽然是标量，却有正、负之分．(4)磁通量与线圈的匝数无关．二、磁感线、通电导体周围磁场的分布1．磁感线(1)概念：在磁场中画出一些有方向的曲线，使曲线上各点的切线方向跟这点的磁场方向一致．(2)特点：①磁感线上某点的切线方向就是该点的磁场方向．②磁感线的疏密定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱．③磁感线是闭合曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S 极指向N极．④同一磁场的磁感线不中断、不相交、不相切．⑤磁感线是假想的曲线，客观上不存在．2．条形磁铁和蹄形磁铁的磁场磁感线分布3．电流的磁场（安培定则、右手螺旋定则）直线电流的磁场 通电螺线管的磁场 环形电流的磁场 特点无磁极、非匀强，且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两 侧是N 极和S 极，且离圆环中心越远，磁场越弱安培 定则立体图横截面图4.地磁场(1)地磁场的N 极在地球南极附近，S 极在地球北极附近，磁感线分布如图所示．(2)地磁场B 的水平分量(B x )总是从地球南极指向地球北极，而竖直分量(B y )则南北球相反，在南半球垂直地面向上，在北半球垂直地面向下．(3)在赤道平面上，距离地球表面高度相等的各点，磁感应强度相等，且方向水平向北．三、安培力、安培力的方向 匀强磁场中的安培力 1．安培力的大小(1)磁场和电流垂直时，F ＝BIL . (2)磁场和电流平行时：F ＝0. 2．安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F ⊥B ，F ⊥I ，即F 垂直于B 和I 决定的平面．考点精析：考点一 对磁感应强度和磁通量的理解【例1】下列说法中正确的是( AC )A ．电荷在某处不受电场力的作用，则该处电场强度为零B ．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C ．表征电场中某点电场的强弱，是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D ．表征磁场中某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线长度和电流乘积的比值【练习】关于磁感应强度的说法正确的是( D )A ．一小段通电导体放在磁场A 处，受到的磁场力比B 处的大，说明A 处的磁感应强度比B 处的磁感应强度大B ．由B ＝FIL 可知，某处的磁感应强度的大小与放入该处的通电导线所受磁场力F 成正比，与导线的IL 成反比C ．磁场中某点B 的方向，跟放在该点的试探电流元所受磁场力方向一致D ．小磁针N 极所受磁场力的方向就是该处磁感应强度的方向【例2】如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将( B ) A ．逐渐增大 B ．逐渐减小 C ．保持不变D ．不能确定【练习】如图所示，正方形线圈abcd 位于纸面内，边长为L ，匝数为N ，过ab 中点和cd 中点的连线OO ′恰好位于垂直纸面向里的匀强磁场的 右边界上，磁感应强度为B ，则穿过线圈的磁通量为( A )A.BL 22 B.NBL 22C ．BL 2D ．NBL 2考点二 安培定则的应用和磁场的叠加1.安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.原因(电流方向)结果(磁场绕向)直线电流的磁场 大拇指 四指 环形电流的磁场 四指大拇指2.磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．【例1】如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．【练习】为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是(B)【例2】如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d 位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是(C)A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同【练习】如图所示，一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中，在以导线截面的中心为圆心、r为半径的圆周上有A、B、C、D四个点．已知A点的磁感应强度为0，则下列叙述正确的是(AB)A．直导线中的电流方向垂直纸面向里B．B点的实际磁感应强度为 2 T，方向斜向右上方，与竖直方向的夹角为45°C．C点的实际磁感应强度也为0D．D点的实际磁感应强度与B点相同考点三通电导体在磁场中的受力与运动判断通电导体在安培力作用下的运动方向时，首先要清楚导线所在位置的磁场分布情况，然后结合左手定则准确判断导线的受力情况或将要发生的运动．往往采用以下几种方法：电流元法把整段导线分为多段直线电流元，先用左手定则判断每段电流元受力的方向，然后判断整段导线所受合力的方向，从而确定导线的运动方向等效法 环形电流可等效成小磁针，通电螺线管可以等效成条形磁铁或多个环形电流，反过来等效也成立特殊位 置法通过转动通电导线到某个便于分析的特殊位置，然后判断其所受安培力的方向，从而确定其运动方向结论法 两平行直线电流在相互作用过程中，无转动趋势，同向电流互相吸引，反向电流互相排斥；两不平行的直线电流相互作用时，有转动到平行且电流方向相同的趋势转换 研究 对象法定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的反作用力，从而确定磁体所受合力及运动方向【例1】请画出在如图所示的甲、乙、丙三种情况下，导线ab 受到的安培力的方向．【练习】一根容易形变的弹性导线，两端固定，导线中通有电流，方向如图中箭头所示．当 没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀 强磁场时，描述导线状态的四个图示中正确的是( D )【练习】如图所示，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab 、bc 和cd的长度均为L ，且∠abc ＝∠bcd ＝135°.流经导 线的电流为I ，方向如图中箭头所示．导线段abcd 所受到的磁场的作用力的合力( A ) A ．方向沿纸面向上，大小为(2＋1)ILB B ．方向沿纸面向上，大小为(2－1)ILB C ．方向沿纸面向下，大小为(2＋1)ILBD ．方向沿纸面向下，大小为(2－1)ILB【例2】如图所示，用细橡皮筋悬挂一轻质线圈，置于一固定直导线上方，线圈可以自由运动．当给两者通以图示电流时，线圈将( A ) A ．靠近直导线，两者仍在同一竖直平面内 B ．远离直导线，两者仍在同一竖直平面内C．靠近直导线，同时旋转90°D．远离直导线，同时旋转90°【练习】如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方向的电流后，线圈的运动情况是(A) A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动【练习】如图所示，把一根通电直导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动．当导线通过电流I时，如果只考虑安培力的作用，则从上往下看，导线的运动情况是( C ) A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升【例3】如图所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37 °，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω金属导轨电阻不计，g取10 m/s2.已知sin 37°＝0.60，cos 37°＝0.80，求：(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力．答案(1)1.5 A(2)0.30 N(3)0.06 N【练习】上题中，若导轨是光滑的，则导体棒恰好静止在导轨上时，磁感应强度B的最小值是多少？方向如何？答案0.4 T方向垂直斜面向上课后练习一．单项选择题1．一根长0.20 m、通有2.0 A电流的通电直导线，放在磁感应强度为0.50 T的匀强磁场中，受到的安培力大小不可能是(D)A．0 N B．0.10 N C．0.20 N D．0.40 N2．如图所示，若一束电子沿y轴正方向移动，则在z轴上某点A的磁场方向应该是(B) A．沿x轴的正向B．沿x轴的负向C．沿z轴的正向D．沿z轴的负向3．两个完全相同的通电圆环A、B的圆心O重合、圆面相互垂直，通电电流相同，电流方向如图所示，设每个圆环在其圆心O处独立产生的磁感应强度为B0，则O处的磁感应强度大小为(C)A．0 B．2B0C.2B0D．无法确定4．如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1>I2；a、b、c、d 为导线某一横截面所在平面内的四点且a、b、c与两导线共面；b点在两导线之间，b、d 的连线与导线所在平面垂直，磁感应强度可能为零的点是(C)A．a点B．b点C．c点D．d点5．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．则过c点的导线所受安培力的方向(C)A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边6．如图所示，用三条细线悬挂的水平圆形线圈共有n匝，线圈由粗细均匀、单位长度的质量为2.5 g的导线绕制而成，三条细线呈对称分布，稳定时线圈平面水平．在线圈正下方放有一个圆柱形条形磁铁，磁铁的中轴线OO′垂直于线圈平面且通过其圆心O，测得线圈的导线所在处磁感应强度大小为0.5 T，方向与竖直线成30°角，要使三条细线上的张力为零，线圈中通过的电流至少为(A)A．0.1 A B．0.2 A C．0.05 A D．0.01 A7．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S 闭合，A 受到通电螺线管磁场的作用力的方向是( D ) A ．水平向左B ．水平向右C ．竖直向下D ．竖直向上8．在如图所示电路中，电池均相同，当电键S 分别置于a 、b 两处时，导线MM ′与NN ′ 之间的安培力的大小分别为Fa 、Fb ，可判断这两段导线( D ) A ．相互吸引，F a >F b B ．相互排斥，F a >F b C ．相互吸引，F a <F b D ．相互排斥，F a <F b9．通有电流的导线L 1、L 2处在同一平面(纸面)内，L 1是固定的，L 2可绕垂直纸面的固定转轴O 转动(O 为L 2的中心)，各自的电流方向如图所示．下列哪种情况将会发生( D ) A ．因L2不受磁场力的作用，故L 2不动B ．因L 2上、下两部分所受的磁场力平衡，故L 2不动C ．L 2绕轴O 按顺时针方向转动D ．L 2绕轴O 按逆时针方向转动10．如图所示，金属棒MN 两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M 向N 的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是( A )A ．金属棒中的电流变大，θ角变大B ．两悬线等长变短，θ角变小C ．金属棒质量变大，θ角变大D ．磁感应强度变大，θ角变小11．如图所示，条形磁铁放在光滑斜面上，用平行于斜面的轻弹簧拉住而平衡，A 为水平放置的直导线的截面，导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时，磁铁对斜面的压力为F N2，则下列关于磁铁对斜面压力和弹簧的伸长量的说法中正确的是( C )A ．F N1<F N2，弹簧的伸长量减小B ．F N1＝F N2，弹簧的伸长量减小C ．F N1>F N2，弹簧的伸长量增大D ．F N1>F N2，弹簧的伸长量减小12．如图所示，倾斜导轨宽为L ，与水平面成α角，处在方向竖直向上、磁感应强度为B 的匀强磁场中，金属杆ab 水平放在导轨上．当回路电流强度为I 时，金属杆ab 所受安培力F ，斜面的支持力为F N ，则( C )A ．安培力方向垂直ab 杆沿斜面向上B ．安培力方向垂直ab 杆水平向右C ．F N ＝BIL cos αD ．F N ＝BILsin α二．双项选择题1．有两根长直导线a 、b 互相平行放置，如图所示为垂直于导线的截面图．在图中所示的平面内，O 点为两根导线连线的中点，M 、N 为两根导线附近的两点，它们在两导线连线的中垂线上，且与O 点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I ，则关于线段MN 上各点的磁感应强度的说法中正确的是( BD )A ．M 点和N 点的磁感应强度大小相等，方向相同B ．M 点和N 点的磁感应强度大小相等，方向相反C ．在线段MN 上各点的磁感应强度都不可能为零D ．在线段MN 上只有一点的磁感应强度为零2．质量为m 的通电细杆置于倾角为θ的导轨上，导轨的宽度为L ，杆与导轨间的动摩擦因数为μ，有电流通过杆，杆恰好静止于导轨上．如下列选项所示(截面图)，杆与导轨间的摩擦力一定不为零的是( CD )3．中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动．下列说法正确的是( BD ) A ．若a 接正极，b 接负极，e 接正极，f 接负极，则L 向右滑动B ．若a 接正极，b 接负极，e 接负极，f 接正极，则L 向右滑动C ．若a 接负极，b 接正极，e 接正极，f 接负极，则L 向左滑动D ．若a 接负极，b 接正极，e 接负极，f 接正极，则L 向左滑动4．如图所示，质量为m 、长为L 的导体棒电阻为R ，初始时静止于光滑的水平轨道上，电源电动势为E ，内阻不计．匀强磁场的磁感应强度为B ，其方向与轨道平面成θ角斜向上方，开关闭合后导体棒开始运动，则( BD )A ．导体棒向左运动B ．开关闭合瞬间导体棒MN 所受安培力为BEL RC ．开关闭合瞬间导体棒MN 所受安培力为BEL sin θRD ．开关闭合瞬间导体棒MN 的加速度为BEL sin θmR三．计算题1．据报道，最近已研制出一种可以投入使用的电磁轨道炮，其原理如图所示．炮弹(可视为长方形导体)置于两固定的平行导轨之间，并与轨道壁密接．开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出．设两导轨之间的距离d ＝0.10 m ，导轨长L ＝5.0 m ，炮弹质量m ＝0.30 kg.导轨上的电流I 的方向如图中箭头所示．可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B ＝2.0 T ，方向垂直于纸面向里．若炮弹出口速度为v ＝2.0×103 m/s ，求通过导轨的电流I .忽略摩擦力与重力的影响． 答案 6.0×105 A2．如图所示，在倾角θ＝30°的斜面上，固定一金属框架，宽l ＝0.25 m ，接入电动势E ＝12 V 、内阻不计的电源．在框架上放有一根水平的、质量m ＝0.2 kg 的金属棒ab ，它与框架的动摩擦因数为μ＝36，整个装置放在磁感应强度B ＝0.8 T 的垂直框面向上的匀强磁场中．当调节滑动变阻器R 的阻值在什么范围内时，可使金属棒静止在框架上？(设最大静摩擦力等于滑动摩擦力，框架与棒的电阻不计，g ＝10 m/s 2)答案 1.6 Ω≤R ≤4.8 Ω3．如图为一电流表的原理示意图．质量为m 的匀质细金属棒MN 的中点处通过一绝缘挂钩与一竖直悬挂的弹簧相连，弹簧的劲度系数为k .在矩形区域abcd 内有匀强磁场，磁感应强度大小为B ，方向垂直纸面向外．与MN 的右端N 连接的一绝缘轻指针可指示标尺上的读数，MN 的长度大于ab .当MN 中没有电流通过且处于平衡状态时，MN 与矩形区域的cd 边重合；当MN 中有电流通过时，指针示数可表示电流大小． (1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g ) (2)若要电流表正常工作，MN 的哪一端应与电源正极相接？(3)若k ＝2.0 N/m ，ab ＝0.20 m ，bc ＝0.050 m ，B ＝0.20 T ，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)(4)若将量程扩大两倍，磁感应强度应变为多大？ 答案 (1)mgk (2)M 端 (3)0～2.5 A (4)0.10 T。

高三物理磁场的描述及安培定则、安培力知识精讲通用版【本讲主要内容】磁场的描述及安培定则、安培力磁场、磁感线、安培定则、磁感应强度、磁场对电流的作用——安培力【知识掌握】【知识点精析】1. 磁场：是存在于磁体、电流（运动电荷）周围的特殊物质，其基本性质是对放入其中的磁极和运动电荷（电流）有力的作用。

磁场的方向规定为：在磁场中的任一点，小磁针北极受力的方向，亦即小磁针静止时北极所指的方向，就是那一点的磁场方向。

例1. 磁场中任意一点的磁场方向为小磁针在该点（）A. 北极受磁场力的方向B. 南极受磁场力的方向C. 静止时小磁针北极的指向D. 受磁场力的方向解析：磁场的方向是人为规定的，我们必须尊重这一规定；还要注意，受磁场力的方向和小磁针北极指向的不同，静止以后的指向才和受力方向一致。

故AC选项正确。

2. 磁感线：磁感线是为了直观形象的描述磁场而人为地画出的一族有方向的曲线（在磁场中并不真的存在）。

磁感线上任一点的切线方向都跟该点的磁场方向相同；磁感线的疏密表示磁场的强弱，磁感线越密的地方磁场越强，反之越弱。

此外，磁感线还有以下两个性质：（1）磁感线是闭合曲线，不中断。

（2）任何两条磁感线都不相交，不相切。

例2. 关于磁感线的叙述正确的是（）A. 磁感线始于磁铁N极，终止于S极B. 磁感线是由铁屑规则地排列而成的曲线C. 磁感线上某点切线方向即该点磁场方向D. 磁感线是为描述磁场引入的假想的线，实际上并不存在于磁场中答案：CD3. 电流的磁场、安培定则（1）磁现象的电本质：磁铁和电流的磁场一样，都是由电荷的运动产生的。

（2）安培定则：电流的方向跟它的磁感线方向之间的关系可以用安培定则（也叫右手螺旋定则）来判定：①直线电流：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。

②环形电流：让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向是环形导线中心轴线上磁感线的方向。

磁场对电流的力的作用磁场是物理学中一个重要的概念，它对电流有着重要的影响。

磁场可以产生力，通过这个力的作用，可以使电流发生运动或者产生其他的影响。

本文将探讨磁场对电流的力的作用及其相关原理。

一、磁场的基本概念磁场是指物质中存在的、可以对其他物质或者物体产生磁力作用的空间区域。

我们可以通过两种方式来描述磁场，一种是磁力线，另一种是磁感线。

磁力线可以用来表示磁场的方向和强度，而磁感线则可以表示磁场的空间分布情况。

二、电流在磁场中的受力当电流通过导线或者其他导体时，会在周围形成磁场。

这个磁场可以对其他电流或者磁体产生力的作用。

磁场对电流的力的作用可以通过毕奥-萨伐尔定律来描述，即当电流通过一段导线时，磁场对该导线上的电荷施加一个垂直于导线和磁场的力。

具体来说，当电流通过导线时，磁场与电流垂直，根据右手定则，我们可以确定电流方向和磁场方向之间的关系。

根据这个关系，我们可以确定磁场对电流的力的方向。

当电流与磁场方向垂直时，力的方向垂直于电流和磁场的平面；当电流与磁场方向平行时，力的大小为零。

三、洛伦兹力磁场对电流的力的作用可以通过洛伦兹力来描述。

洛伦兹力是指电荷在磁场中受到的力，它的大小和方向与电流、磁场以及电荷的性质有关。

洛伦兹力的大小可以通过以下公式计算：F = qvBsinθ其中，F表示力的大小，q表示电荷的大小，v表示电荷的速度，B 表示磁场的强度，θ表示电荷的速度与磁场方向之间的夹角。

由上述公式可以看出，当电荷的速度与磁场方向垂直时，洛伦兹力最大；当电荷的速度与磁场方向平行时，洛伦兹力为零。

四、磁场对电流的运动的影响根据洛伦兹力的作用，磁场可以对电流发生运动产生影响。

当电流通过一个封闭的导路时，磁场对电流施加一个力，使得导路出现一个磁力矩，导致导路发生旋转。

这个现象被称为电动机原理，它是现代电动机工作的基础原理。

此外，磁场还可以对电流产生一种力，使得电流被束缚在磁场中进行运动。

这个现象被称为霍尔效应，它被广泛应用于传感器、数码相机以及计算机等领域。

磁场的描述磁场对电流的作用目标要求 1.了解磁场，掌握磁感应强度的概念，会用磁感线描述磁场。

2.会用安培定则判断电流的磁场，会利用矢量合成的方法计算磁感应强度的叠加。

3.会判断安培力的方向，会计算安培力的大小，了解安培力在生产、生活中的应用。

考点一对磁场的理解1.磁场(1)基本性质：磁场对处于其中的磁体、电流和运动电荷有□1力的作用。

(2)方向：小磁针的N极所受磁场力的方向。

2.磁感应强度(1)物理意义：描述磁场强弱和方向。

(通电导线垂直于磁场)。

(2)定义式：B＝FIl(3)方向：可自由转动的小磁针静止时□2N极的指向。

(4)单位：□3特斯拉，符号T。

3.磁感线(1)定义：在磁场中画出一些有方向的曲线，使曲线上每一点的□4切线方向都跟这点的磁场方向一致。

(2)磁感线的特点①磁感线上某点的□5切线方向就是该点的磁场方向。

②磁感线的疏密程度表示磁场□6强弱。

③磁感线是□7闭合曲线，没有起点和终点。

在磁体外部，从N极指向S极，在磁体内部，从S极指向N极。

④磁感线是假想的曲线，不□8相交、不□9中断、不相切。

【判断正误】1.磁场是客观存在的一种物质，磁感线也是真实存在的。

(×)2.磁场中的一小段通电导线在该处受力为零，此处磁感应强度B不一定为零。

(√)3.由定义式B＝FIl可知，电流I越大，导线l越长，某点的磁感应强度B就越小。

(×)1.磁场中某点的磁感应强度是由磁场本身决定的，与通电导线受力的大小及方向都无关。

2.地磁场(1)地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，磁感线分布如图所示。

(2)地磁场B的水平分量(B x)总是从地理南极指向北极，而竖直分量(B y)，在南半球垂直地面向上，在北半球垂直地面向下，在赤道处的地磁场沿水平方向，指向北。

【对点训练】1.(磁感线的特点)如图所示，实线表示某磁场中的磁感线，M、N为磁场中两点，两点的磁感应强度分别为B M和B N，同一通电导线放在M处和N处所受磁场力大小分别为F M和F N，则()A.B M>B N，F M一定大于F NB.B M>B N，F M一定小于F NC.B M<B N，F M一定小于F ND.B M<B N，F M可能等于F N解析：D磁感线的疏密程度表示磁场的磁感应强度的大小，N处密集，则B M<B N，安培力为F＝BIL，其中L为导线与磁场垂直的有效长度，同一通电导线，放置方式不同，有效长度不同，若在M点导线与磁场垂直，N点导线与磁场平行，则F M>F N，改变放置位置，使L ML N＝B NB M，可使F M＝F N，故选D。
