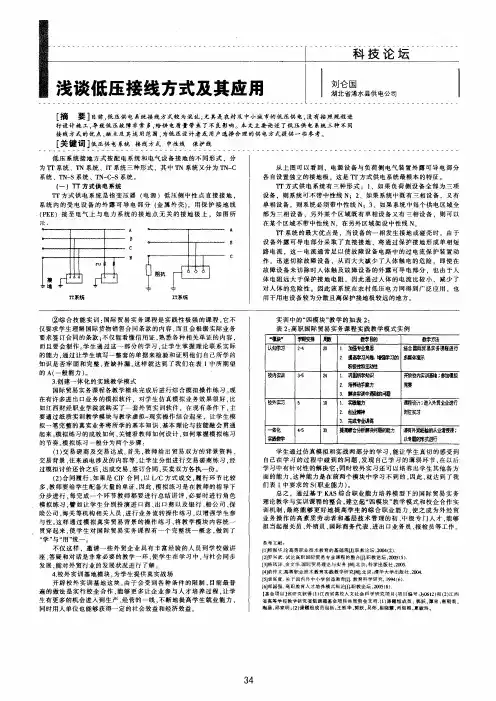

浅谈低压供电系统的几种供电方式

低压配电系统的供电方式低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下：第一个字母表示电力系统的对地关系：T--一点直接接地；I--所有带电部分与地绝缘，或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。

后面还有字母时，这些字母表示中性线与保护线的组合：S--中性线和保护线是分开的；O--中性线和保护线是合一的。

1低压配电系统中的接地类型(1)工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。

中性点直接接地的电力系统中，变压器中性点接地，或发电机中性点接地。

(2)保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。

保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地：在中性线直接接地系统中，为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还在保护线其他地方进行必要的接地，称为重复接地。

(4)保护接中性线：在380/220V低压系统中，由于中性点是直接接地的，通常又将电气设备的外壳与中性线相连，称为低压保护接中性线。

TT系统在确保安全用电方面还存在有不足之处，主要表现在：①当设备发生单相碰壳故障时，接地电流并不很大，往往不能使保护装置动作，这将导致线路长期带故障运行。

②当TT系统中的用电设备只是由于绝缘不良引起漏电时，因漏电电流往往不大(仅为毫安级)，不可能使线路的保护装置动作，这也导致漏电设备的外壳长期带电，增加了人身触电的危险。

简述低压供电系统的几种供电方式摘要建筑工程供电使用的基本供电方式为:TT 系统、TN 系统、IT 系统,其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统,简要介绍各种供电方式的特点及一些应用。

关键词TT;TN-C;TN-S;TN-C-S;IT;供电系统1 TT方式供电系统TT 供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统。

第一个字母说明电源的带电导体与大地的关系,也即如何处理系统接地,T是“大地”一词法文Terre的第一个字母,电源的一点(通常是中性线上的一点)与大地直接连接。

第二个符号T:外露导电部分直接接大地,它与电源的接地无联系。

在TT 系统中用电设备的所有接地均称为保护接地。

这种供电系统的特点如下:1)当电气设备的相线碰壳或设备绝缘损坏而导致人体可接触的金属外壳带电时,因为人体电阻与保护接地电阻是并联关系,并且一般情况下人体的电阻远大于接地电阻4Ω,所以通过人体的电流远小于通过接地电阻的电流,降低触电的危险性。

但低压断路器、熔断器不一定能断开故障线路,漏电设备的外壳对地电压仍属于危险电压,所以线路中还需要安装漏电断路器;2)每个电气设备均需要制作接地装置,耗用的镀锌角钢、圆钢等钢材难以回收;3)TT系统中的负载所有接地均称为保护接地。

如在施工现场借用的电源是TT 系统,作临电时应作一条专用保护线,以节约接地装置钢材用量。

把新设专用保护线PE 线和工作零线N 分开,其特点是:(1)共用接地保护线与工作零线,相互独立、绝缘;(2)三相负荷不平衡时,工作零线即中性线上可以有电流,而专用保护线没有电流;(3)TT 系统适用于接地保护点很分散的地方,部分农村仍然采用TT 系统的供电方式。

2 TN-C方式供电系统TN方式供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。

TN-C系统用工作零线兼作接零保护线,称作保护中性线,用PEN表示,在全系统内N线和PE线是合一的(C是“合一”一词法文Comhine的第一个字母)。

配电系统传统上将电力系统划分为发电、输电和配电三大组成系统。

发电系统发出的电能经由输电系统的输送，最后由配电系统分配给各个用户。

一般地，将电力系统中从降压配电变电站（高压配电变电站）出口到用户端的这一段系统称为配电系统。

配电系统是由多种配电设备（或元件）和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。

[编辑本段]配电系统的组成在我国，配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分。

由于配电系统作为电力系统的最后一个环节直接面向终端用户，它的完善与否直接关系着广大用户的用电可靠性和用电质量，因而在电力系统中具有重要的地位。

我国配电系统的电压等级，根据《城市电网规划设计导则》的规定，220kV及其以上电压为输变电系统，35、63、110kV为高压配电系统，10、6kV为中压配电系统，380、220V为低压配电系统。

[编辑本段]低压配电系统的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下。

1、 TT 方式供电系统 TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在 TT 系统中负载的所有接地均称为保护接地，如图 1-1 所示。

这种供电系统的特点如下。

（1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

（2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此 TT 系统难以推广。

（3）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

低压配电系统有三种接地形式(IT、TT、TN )系统的区别详解(注册安全工程师考点)根据现行的国家相关标准，低压配电系统有三种接地形式，即口系统、口系统、TN 系^.(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、口系统，TN系统进行全面剖析。

一、灯系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1灯系统接线图口系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；-发生接地故障时，对地电压升高1.73倍；-220V 负载需配降压变压器，或由系统外电源专供；-安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统接地形式及供电措施的选择摘要：低压配电系统是现代电力系统中关键的组成部分，接地形式及供电措施的选择对于系统的安全运行和供电可靠性至关重要。

本文将介绍低压配电系统的接地形式，以及各类等级负荷的供电措施，并探讨电机启动与控制方式的选择。

通过对接地形式和供电措施的分析，可以为低压配电系统的设计和运行提供一定的指导。

1. 低压配电系统的接地形式低压配电系统的接地形式是指电源和负荷之间的接地方式。

常见的接地形式包括：①TN-S系统：将低压配电系统的中性点和地分开，采用独立的PE线连接负荷设备。

②TN-C-S系统：将低压配电系统的中性点和地合并，采用共享的PEN线连接负荷设备。

③TT系统：低压负载的中性点和地之间通过独立的地线连接，同时设备的外壳通过地线接地。

④IT系统：不存在直接的中性点接地，而是通过绝缘监测和故障定位来实现。

2. 各类等级负荷的供电措施根据负荷的等级和重要性，可以采取不同的供电措施来保证供电的可靠性。

常见的供电措施包括：①单电源供电：适用于一般负荷，通过单个电源供电，供电可靠性较低。

当电源发生故障时，供电中断。

②双电源供电：通过两个独立的电源供电，当一个电源发生故障时，可以自动切换到备用电源供电，提高供电可靠性。

③双电源末端互投：在双电源供电的基础上，将备用电源的供电末端直接引入负荷设备，提高备用电源的供电能力。

3. 各类等级的负荷及供电方式根据负荷的等级和重要性，可以采用不同的供电方式来满足需求。

常见的负荷等级包括：①放射式负荷：多个负荷设备通过辐射型分支电缆与变电站直接连接，供电方式简单直接。

②树干式负荷：各分支负荷设备通过主干电缆与变电站连接，可实现分支负荷的独立供电。

③二次配电负荷：通过二次变压器将高压传输线降压为低压供电线，再通过二次回路供电到负荷设备，实现供电的灵活性和可靠性。

4. 电机启动与控制方式的选择对于电机启动与控制方式的选择，需要考虑负荷特性、启动过程中的电气和机械应力、能耗等因素。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压供电方案引言低压供电方案是用于低压环境下的电力供应方案，通常适用于家庭、商业和工业等领域。

本文将介绍低压供电的基本原理、应用领域和常见方案。

基本原理低压供电是指电力系统中的供电电压低于额定电压的情况。

一般低压供电的额定电压为220V（或110V），供电方式为交流电。

低压供电的基本原理是通过变压器将高电压变换为低电压，并通过电力线路传输到用户端。

在家庭和商业环境中，低压供电主要通过配电箱将电能供应给各个用电设备。

低压供电方案广泛应用于以下领域：1. 家庭用电低压供电是家庭用电的基本方式。

在家庭中，低压电力被用于供应照明、空调、电视、冰箱、洗衣机等各种家电设备。

2. 商业用电商业建筑也采用低压供电方案，供应灯具、电脑、打印机、空调、显示设备和其他商业设备。

3. 工业用电在工业领域，低压供电用于驱动各种机械设备、照明、生产线和其他工业设备。

常见方案以下是几种常见的低压供电方案：单相供电是最常见的低压供电方式。

它通过将三相电源提供的高压电变压为220V的单相低压电。

2. 三相供电三相供电是用于大型商业和工业环境的低压供电方式。

它通过变压器将高压三相电变压为380V的三相低压电。

3. 小区集中供电在一些大型住宅小区中，采用集中供电的方式来提供低压电力。

供电主站通过变压器将高压电转换为低压电，再通过地下电缆将电能供应到每个住户。

4. 太阳能供电太阳能供电是一种可再生能源供电方案，通过光伏发电系统将太阳能转化为电能。

太阳能供电在一些户外环境和偏远地区常被采用。

结论低压供电方案是现代生活和工业生产中不可或缺的一部分。

在家庭、商业和工业领域，低压供电提供了可靠的电力支持。

通过合理的低压供电方案，可以确保电力系统的安全和稳定运行。

根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

1、TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，这种供电系统的特点如下。

（1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

（2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

（3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

2、TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

（1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

（2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。

TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。

3、TN-C方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示4、TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，TN-S供电系统的特点如下。

低压配电系统接地形式的选择一、低压接地系统的基本方式及特点现低压接地系统常用有五种形式为； TN－C、TN－S、TN－C－S、IT、TT，其各自的特点如下。

1、TN 方式供电系统1） TN 方式供电系统是将电气设备的外露导电部分与工作中性线相接的保护系统，称作接零保护系统，用 TN 表示。

它的特点如下：1）当电气设备的相线碰壳或设备绝缘损坏而漏电时，实际上就是单相对地短路故障，理想状态下电源侧熔断器会熔断，低压断路器会立即跳闸使故障设备断电，产生危险接触电压的时间较短，比较安全。

2） TN 系统节省材料、工时，应用广泛。

3）TN 方式供电系统中，国际标准IEC60364规定，根据中性线与保护线是否合并的情况，TN系统分为如下三种：□TN－C□TN－S□TN－C－STN-C 方式供电系统本系统中，保护线与中性线合二为一，称为PEN线。

如图 2-1 所示。

图 1－1 TN—C系统，整个系统的中性线与保护线是合一的优点：TN－C方案易于实现，节省了一根导线，且保护电器可节省一极，降低设保护电器瞬时切断电源，保证人员生命和财产安全缺点：线路中有单相负荷，或三相负荷不平衡，及电网中有谐波电流时，由于PEN中有电流，电气设备的外壳和线路金属套管间有压降，对敏感性电子设备不利；PEN线中的电流在有爆炸危险的环境中会引起爆炸；PEN线断线或相线对地短路时，会呈现相当高的对地故障电压，可能扩大事故范围；TN-C系统电源处上使用漏电保护器时，接地点后工作中性线不得重复接地，否则无法可靠供电。

TN-S 方式供电系统本系统中，保护线（PE）和中性线（N）严格分开，称作 TN-S 供电系统。

如图2-2所示。

图1-2TN—S系统，整个系统的中性线与保护线是分开的优点：正常时即使工作中性线上有不平衡电流，专用保护线上也不会有电流。

适用于数据处理和精密电子仪器设备，也可用于爆炸危险场合；民用建筑中，如果回路阻抗太高或者电源短路容量较小，需采用剩余电流保护装置RCD 对人身安全和设备进行保护，防止火灾危险；TN-S 系统供电干线上也可以安装漏电保护器，前提是工作中性线N线不得有重复接地。

浅谈380V220V低压供电系统内容摘要：摘要：简述了380/220V低压供电系统在设计、施工中应特别注意的几个问题，为保证系统和人身设备安全奠定了一定的理论依据。

关键词：重复接地；熔断器；漏电保护器380V/220V低压供电系统即TN-C系统。

是将配电变压器低压侧中性点直接接地，引出PEN线进行单相，三相负荷混合供电。

此供电方式除个别容量较大的三相负荷采用专用配电变压器单独供电外，其他很多领域都采用此供电方式，如工厂的照明用电，城镇小区用电以及广大农村生活用电等等。

但是不少地方在对该类型供电系统的设计，施工方面却不够认真，违反有关规定，规范的要求，致使不少供电系统一投入运行就存在不少隐患，运行时间一长各种各样的故障频频出现，严重影响供电系统的安全运行。

就此问题笔者结合多年理论合实践经验，谈谈对此看法供参考如下：1.PEN线截面积的确定TN-C系统中的PEN线，从某种意义上看要比相线更为重要。

从断线故障来看，当某相相线发生断线故障时，仅使该相用电设备断电，不会立即引发其他严重故障。

而发生断PEN线故障时，不仅会使各项用电设备无法正常运行，还会造成大量用电设备被烧毁的事故发生。

从PEN线所承担的的任务看，它不仅要起系统的N线（中性线）的作用，使系统中的不平衡电流得以通过，而且还要承担PE线（保护线）的任务。

也就使PEN 线使具有双重使命的，故不仅要考虑到它得导电能力（特别使发生单相短路时，通过单相短路电流的能力），而且还须充分考虑其应具备足够的机械强度。

有关资料对该类供电系统的PEN线截面积选定是这样论述的：单相两线制要求PEN线于相线采用同材质，同截面积的导线。

三相四线制的PEN线截面积的要求为：相线小于或等于16mm2时，PEN线与相线采用同材质，同截面积的导线；相线截面积大于16mm2，小于35mm2时PEN线的截面积为16mm2的导线：相线截面积大于35mm2时，PEN线截面积不小于相线截面积的二分之一。

IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。

一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压供电系统中三相四线制和三相五线制三相四线制就是动力负载和照明负载共用－根零线。

三相五线是动力照明分开。

三相四线制:相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE线平时无电流（仅在出现对地漏电或短路时有故障电流）；前者属于TN-C接地系统，后者属于TN-S接地系统。

如今我国民用建筑的配电方式采用后者。

三相四线制分两种情况：TN-S：L1L2L3+PE（保护线）+N（中性线）TN-C：L1L2L3+PEN（二者合一）三相五线制有一种情况：TN-C-S：L1L2L3+前半部PEN，后半部PE+N具体如下：低压系统接地制式按配电系统和电气设备接地的不同组合分类，可分为TN、TT、IT三种形式，其文字代号的意义如下：1、第一个字母表示配电系统的对地关系：T：电源端有一点直接接地；I：电源端所有带电部分与地绝缘，或有一点经阻抗接地。

2、第二个字母表示电气装置的外露导电部分与地的关系：T：外露导电部分对地直接做电气连接，与配电系统的任何接地点无关；N：外露导电部分与配电系统的接地点直接做电气连接（在交流配电系统中，接地点通常就是中性点）在TN系统中，所有电气设备的外露导电部分接到保护线上，与配电系统的接地点相连接。

这个接地点通常是配电系统的中性点。

如果没有中性点（如配电变压器二次侧为三角形接线）或未引出中性点，可将变压器二次侧的一相接地，但该接地线不能用作PEN线。

保护线应在每个变电所附近接地。

配电系统引入建筑物时，保护线在其入口处接地。

为了在故障时，保护线的电位尽量接近地电位，应尽可能将保护线与附近的有效接地极相连，如有必要，可增加接地点，并使其均匀分布。

根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-S及TN-C-S。

1、在TN-C系统中，保护线与中性线合并为PEN线，具有简单、经济的优点。
