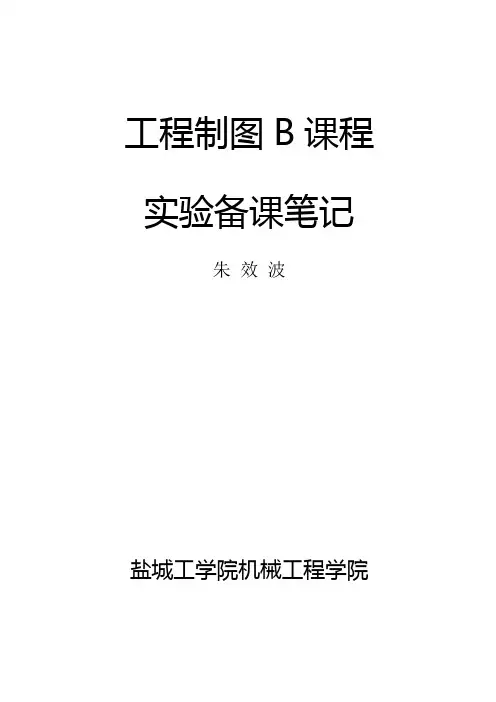

工程制图B课程实验备课笔记朱效波盐城工学院机械工程学院实验项目与学时分配注：实验总学时为8学时实验一AutoCAD 入门一、实验目的和要求1、了解AutoCAD 2004的安装方法；掌握其启动、关闭和帮助的使用方法；2、熟悉AutoCAD 2004主界面的组成，掌握下拉菜单、工具栏的使用方法；3、熟悉图形文件的新建、打开、保存的方法；4、掌握绘图环境设置的方法(绘图界限、绘图单位、绘图状态和图层设置)；5、熟练掌握利用坐标和距离进行精确绘图的方法；6、掌握点、直线、矩形、圆和圆弧的绘制方法。
二、实验硬件及软件硬件：PIII以上微机、绘图机或打印机。
软件：AutoCAD 2004中文版。
三、实验内容与方法1、基本操作练习：AutoCAD的启动、关闭，图形文件的新建、打开、保存，菜单和工具条的打开、关闭及使用，帮助文件的使用。
2、点、直线、矩形的绘制练习，圆的6种绘制方法和圆弧的11种绘图方式练习。
3、练习捕捉、栅格、正交、极轴等命令的使用及其设置方法。
4、按下表要求创建图层。
5、完成规定的作图练习。
四、实验数据与结果1、用三种不同坐标输入方式绘制的图形，文件名“XXX_YYY_ZZZ_ 11.dwg”。
图1-1 练习题112、直接用距离输入方式绘制的图形，文件名“XXX_YYY_ZZZ_ 12.dwg”。
图1-2 练习题123、综合练习绘制的图形，文件名分别为“XXX_YYY_ZZZ_ 13.dwg”和“XXX_YYY_ZZZ_ 14.dwg”。
图1-3 练习题13图1-4 练习题14五、思考题及参考答案1、怎样快速执行上一个命令？答：直接按回车键或空格键，或单击右键并从快捷菜单中选择[重复]。
2、如何取消正在执行的命令？答：要取消正在执行的命令，可以按“Esc”键。
3、如果用户想了解命令执行的详细过程，应怎么办？答：要想了解命令执行的详细过程直接按“F2”，即可弹出文本窗口。
4、如何快速绘制水平及竖直线？答：打开正交模式。
工程制图（计算机绘图）上机实验指导书（第二版）理工大学交通运输学院测绘工程系土木制图教研组2012年7月实验名称：实验一基本图形的绘制实验目的及要求：1. 掌握ACAD的基本文件操作2. 掌握常用的绘图命令基本操作方法3. 掌握直线类、圆类、文本与字体绘制方法实验容：A．1．建立新图形文件：建立新图形文件，绘图区域为l00×100。
2．绘图：绘制一个长为60、宽为30的矩形；在矩形对角线交点处绘制一个半径为10的圆。
在矩形下边线左右各1/8处绘制圆的切线；再绘制一个圆的同心圆，半径为5，完成后的图形参见图2-l。
3．保存：将完成的图形以KSCAD2-1．DwG为文件名保存在考生文件夹中作图步骤：第1 步：选择“文件”菜单中的“新建”命令，打开“AutoCAD2002 今日”窗口。
在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，按试题要求设置画布的宽度为100，长度为100，单击“完成”按钮。
或直接选择格式-图形界限，设定左下角0，0 右上角100，100，再视图-缩放-全部。
【limits----输入左，输入右----zoom----栅格】第2 步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@60，30”，按回车键确定矩形另一角点。
第 4 步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命 令行中输入“10”按回车键绘制一个圆。
第 5 步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除。
第 6 步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。
第 7 步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线， 在命令行中输入“8”，设定等分线段数目。
第 8 步：单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧 1/8 处的节点为第 一点，捕捉圆形的切点为第二点；重复直线命令，绘制另一切线。

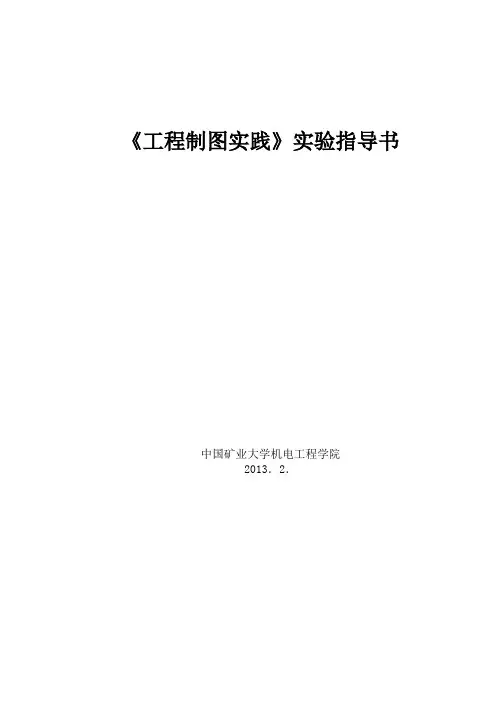

《工程制图实践》实验指导书中国矿业大学机电工程学院2013．2．中国矿业大学学生实验守则一．学生进入实验室必须遵守实验室规章制度，遵守课堂纪律，衣着整洁，保持安静，不得迟到早退，严禁喧哗、吸烟、吃零食和随地吐痰，如有违犯，指导教师有权停止其实验。
二．实验课前，要认真阅读教材，做好实验预习，根据不同科目要求写出预习报告，明确实验目的、要求和注意事项。
三．实验课上必须专心听讲，服从指导教师的安排和指导，遵守操作规程，认真操作，正确读数，不得草率敷衍，拼凑数据。
四．预习报告和实验报告必须独自完成，不得互相抄袭。
五．因故缺课的学生，可向指导教师申请一次补做机会，不补做的，该实验以“0”分计算，作为总成绩的一部分，累计3次者，该课实验以不及格论处，不得参加该门课程考试。
六．在使用大型精密仪器设备前，必须接受技术培训，经考核合格后方可使用，使用中要严格遵守操作规程，并详细填写使用记录。
七．爱护仪器设备，不准动用与本实验无关的仪器设备。
要节约水、电、试剂药品、元器件、材料等，如发生仪器、设备损坏要及时向指导教师报告，属责任事故的，应按有关文件规定赔偿。
八．注意实验安全，遵守安全规定，防止人身和仪器设备事故发生。
一旦发生事故，要立即向指导教师报告，采取正确的应急措施，防止事故扩大，保护人身安全和财产安全。
重大事故要同时保护好现场，迅速向有关部门报告，事故后尽快写出书面报告交上级有关部门，不得隐瞒不报，不得隐瞒事实真相。
九．实验完毕要做好整理工作，将试剂、药品、工具、材料及公用仪器等放回原处，洗刷器皿，清扫实验场地，切断电源、气源、水源，经指导教师检查合格后方可离开。
十．各类实验室可根据自身特点，指定出切实可行的实验守则，报经系（院）主管领导同意后执行，并送实验室管理科备案。
2013年2月说明美国Ａuto Desk公司推出的ＡutoCAD微机绘图软件包是一个功能强、流行广、深受欢迎的交互式绘图软件包。
绘图时无需编程，方法、步骤也十分灵活，直观易学，见效快。
《工程制图与AutoCAD》实训（实践）指导书实训一 AUTOCAD基础知识一、目的要求1、了解CAD软件系统的基本界面。
2、使学生掌握建筑CAD软件的基本工具操作方法。
3、学会用CAD系统中的绘图辅助工具绘制相关图形文件二、知识要点1、了解CAD软件系统的基本界面。
2、了解绘图辅助工具。
3、了解坐标的输入法。
4、了解坐标系。
三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
四、实训步骤与要点（一）、实训步骤1、打开CAD软件。
1、新建一个绘图文件。
2、对该软件的工作界面和各种绘图工具进行操作，并利用快捷键。
3、建立一个坐标点为（0，0）的用户坐标系。
4、绘制一长为100mm的直线。
5、设定绘图界限为A3图纸幅面大小。
6、设定栅格大小X=20，Y=20并打开与栅格等距网点捕捉。
7、利用网点捕捉绘制直角边长为100mm的等腰直角三角形。
（二）、要点重点掌握利用多种坐标输入法绘制长为100mm的直线。
五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。
2、在使用前首先设定单位、精确度、角度方向等。
3、在建立图像文件后，每做一段时间要进行文件保存。
以免发生以外时文件不会丢失。
六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。
2、按照实际操作的顺序把实训的过程填写好。
3、实训成绩是根据绘制的图形的完成程度与熟练与否评定实训二、常用二维绘图命令一、目的要求1、掌握常见的绘图命令的执行及参数设置。
2、掌握常见的绘图命令的作用及具体的应用范围。
3、掌握常见的绘图命令的快捷键操作。
二、知识要点1、运用直线类命令绘制灯具各部位的轮廓线等。
2、运用曲线类命令绘制飘窗、门、建筑曲线轮廓线、各类家具等。
3、运用填充类命令绘制各类建材图例、阳台局部等。
三、设备材料（软件）（一）实训仪器设备1、每位学生配备一台电脑2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
工程制图及AUTOCAD实验指导书任课教师：缪玉桂机械与电气工程学院实验一AutoCAD的基本操作及简单图形绘制实验一、实验目的1、熟悉软件的界面组成部分及其功能，熟悉对图形文件进行管理的基本方法。
2、掌握绘图环境的设置、坐标系的使用。
3、了解如何创建样板文件，了解辅助绘图工具的使用方法。
二、实验内容1、习题集75页图2；2、习题集75页图3；3、习题集76页图9。
三、实验步骤1、（1）画中心线执行LINE命令，AUTOCAD提示：指定第一点：0,0指定下一点为：@24,0重复执行LINE命令，AUTOCAD提示：指定第一点：12,12指定下一点为：@0,-24重复执行LINE命令，AUTOCAD提示：指定第一点：50,0指定下一点为：@33,0（2）画粗实线以12,0为圆心，画直径为12和18的圆。
执行LINE命令，AUTOCAD提示：指定第一点：53,9依次指定下一点为：@27,0@0，-18@-27,0最后输入C封闭图形即可。
（注意三视图的相对位置和投影关系）（3）画虚线执行LINE命令，AUTOCAD提示：指定第一点53,6指定下一点为：@27,0重复执行LINE命令，AUTOCAD提示：指定第一点：53,-6指定下一点为：@27,02、（1）画中心线执行LINE命令，AUTOCAD提示：指定第一点：0,0指定下一点为：@34,0重复执行LINE命令，AUTOCAD提示：指定第一点：17,17指定下一点为：@0,-45重复执行LINE命令，AUTOCAD提示：指定第一点：50,0指定下一点为：@28,0（2）画粗实线以17,0为圆心，画直径为14的圆。
以三点方式画圆弧，三点坐标分别为：3,0、17,14和31,0。
执行LINE命令，AUTOCAD提示：指定第一点：3,0依次指定下一点为：@0，-25@7,0@0,4@14,0@0，-7@7,0@0,25即可。
重复执行LINE命令，AUTOCAD提示：指定第一点：53,14依次指定下一点为：@22,0@0，-39@-22,0最后输入C封闭图形即可。

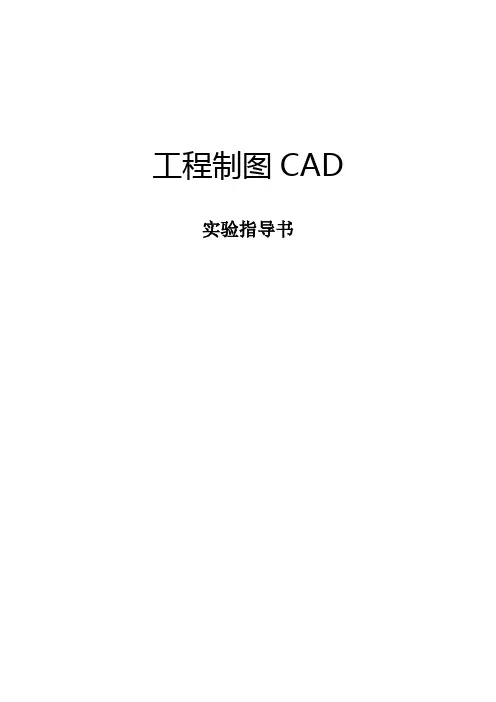

工程制图CAD 实验指导书实验一 AutoCAD的基本操作一、实验目的1 、熟悉AutoCAD系统界面；2 、掌握AutoCAD环境设置；3 、掌握在AUTOCAD工具栏、左键、中键和命令栏等的操作命令；4 、熟悉坐标系，掌握坐标输入方法。
二、实验要求掌握AutoCAD 的启动、AutoCAD基本操作、命令输入方法、状态栏、图形的显示控制。
三、实验内容绘制下列图形四、思考题1.选择方法左键框选从左往右与从右往左有什么区别？2.直线相对坐标，如何输入？实验二直线、构造线、修剪一、实验目的学会AutoCAD的基本绘图直线、构造线、修剪。
二、实验要求：1、熟练掌握直线、构造线的绘制方法2、熟练修剪修改工具。
三、实验内容绘制下列图形四、思考题1、构造线→偏移如何用？2、再结束命令后再次点击确定键的作用是什么？实验三：圆、圆弧、多段线一、实验目的学会AutoCAD的基本绘图命令圆、圆弧、多段线二、实验要求：1、学习圆（c）、半径-圆、直径-圆及相切圆的绘图方法2、熟悉圆弧、多段线的方法三、实验内容实验四：正多边形、矩形、图案填充一、实验目的学会AutoCAD的基本绘图命令正多边形、矩形、图案填充命令操作及使用技巧。
二、实验要求：1、熟练掌握绘制给定长度和宽度的矩形的方法2、掌握多边形和图案填充的绘制方法，分辨内接于圆和外切于圆的不同三、实验内容实验五：创建图块、多线一、实验目的学会AutoCAD创建图块、多线的基本修改命令二、实验要求：掌握创建图块、多线命令三、实验内容实验六：面域、表格、多行文字、图形的修改一、实验目的学会AutoCAD的基本修改命令，面域、表格、多行文字、移动、镜像、偏移二、实验要求：掌握命令面域、表格、多行文字、移动、镜像、偏移三、实验内容实验七：图形的修改一、实验目的学会AutoCAD的基本修改命令，阵列、旋转、缩放、合并、圆角等二、实验要求：掌握命令阵列、旋转、缩放、合并、圆角等三、实验内容实验八：文本标注一、实验目的掌握AutoCAD的文本标注命令二、实验要求：1.掌握单行文本的输入2.掌握多行文本的输入3.掌握文本的编辑修改三、实验内容。

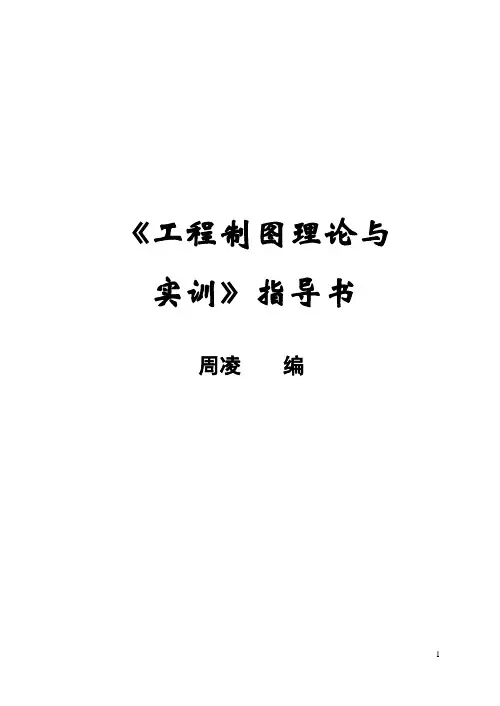

《工程制图理论与实训》指导书周凌编一．测绘齿轮油泵实训指导书第一章装配体测绘测绘：对实际零件或装配体进行实物测量，确定表达方案，测量并标尺寸，制定必要的技术要求，进而完成装配图和零件图的过程。
集中测绘是本课程的实践性教学环节，是学生对本课程的基础知识、原理方法的综合运用和全面训练，是进一步提高学生绘图技能的有效手段。
在生产实践中，为了推广和学习先进技术、仿制和改造现有设备，常常需进行测绘。
因此，测绘是每一位工程技术人员必备的基本技能。
§1 测绘的目的和任务一、测绘的目的1、复习和巩固已学知识，并在测绘中得到应用；2、进一步提高学生绘图的技能和技巧；3、加强学生的综合应用能力；4、掌握测绘的基本方法和步骤，培养学生初步对装配体和零件的测绘能力；5、初步体验“设计”过程，为后续的课程设计和毕业设计奠定基础。
二、测绘的任务1、拆装装配体，理解其工作原理；2、绘制零件草图；3、绘制零件正图。
§2 测绘的方法和步骤一、准备工作1、指导教师进行动员，公布分组名单，指定组长；2、由组长领取各组的测绘装配体和测量工具；3、准备好绘图工具、绘图仪器和各种绘图用品；4、认真仔细阅读《测绘指导书》。
二、了解装配体，拆卸装配体1、了解装配体的工作原理、作用以及其中每个零件的名称、功用、材料、在机器中的位置和装配连接关系；2、区分标准件和专用零件，对专用零件的结构进行分析，找出特征，以便确定表达方案。
对标准件分类，以便查出标准件的类型和规格。
3、拆卸装配体(1)拆卸前应先测量一些必要的尺寸数据，如某些零件间的相对位置尺寸，运动件的极限位置尺寸等，作为校核尺寸的参考；(2)确定拆卸顺序，合理地选用工具，选择正确的拆卸方法，按顺序拆卸，切记不能乱敲、乱撬；(3)对精度要求高的配合部位或过盈配合，应尽量不拆，以免降低精度或损坏零件；(4)拆下的零件要分类编号，并给零件挂上标签，以便使装配体能顺利复原。
4、将零件按顺序编号，并将零件名称、数量及材料等情况与编号一一对应。

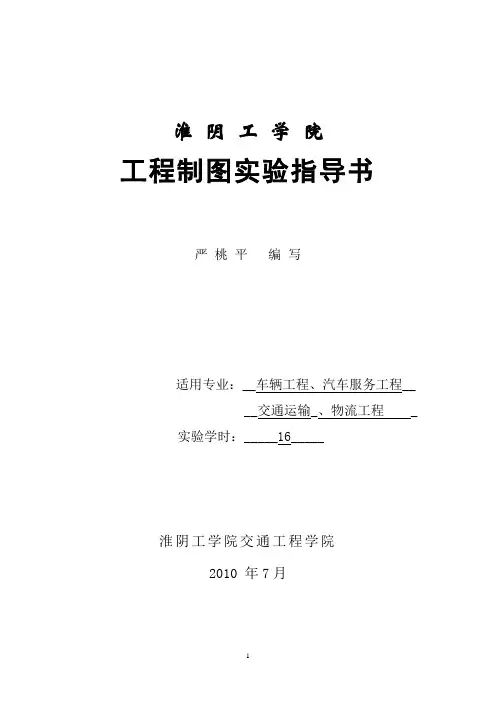

淮阴工学院工程制图实验指导书严桃平编写适用专业：__车辆工程、汽车服务工程____交通运输_、物流工程 _ 实验学时：_____16_____淮阴工学院交通工程学院2010 年7月前言本课程是一门专业基础课，通过本课程的学习，能够掌握AutoCAD 软件的绘图功能、编辑功能、目标捕捉功能、图层和特性配置功能、图块和图块的属性功能、文本注释和图案填充功能、尺寸标注功能等知识，并具有应用所学知识绘制实际工程图的能力。
为了使学生更好地理解和深刻地把握这些知识，训练和培养计算机绘图的基本技能，共设置了八个实验项目，其中实验五和实验八为综合性实验。
本指导书所列的实验均为必修，适用于本科层次的车辆工程、交通运输、物流工程、汽车服务工程等专业。
目录实验一：基本绘图命令 (4)实验三：图形编辑命令 (6)实验五：尺寸标注 (8)实验六：块与剖面填充 (10)实验一：基本绘图命令一、实验目的通过本实验的学习，使学生熟悉AutoCAD绘图软件的绘图界面；掌握绘图下拉菜单和工具条的使用方法；掌握AutoCAD 图层操作的方法；掌握图形文件的打开、保存和正确退出AutoCAD系统的方法，为今后的学习奠定基础。
二、实验内容1. 练习基本绘图命令及基本编辑命令；2.练习基本绘图命令；3.绘制教材p22 图2-24三、实验条件计算机和实验指导书。
四、实验步骤(由学生填写画图过程)在U盘中建立一文件夹，文件夹名为：班级-学号(最后两位)-姓名，如：车辆1091-01-柏亚超；存盘前使整个图形充满屏幕：在命令行输入命令“z”回车，“a”回车；将文件存盘。
存入上述文件夹中，文件命名方法：学号(最后两位)-姓名-实验1.dwg，如. 01-柏亚超-实验1.dwg。
五、实验思考题1.调用AUTOCAD命令的方法有哪些？六、实验体会实验二：初始环境设置及绘图工具的使用一、实验目的通过本实验的学习，掌握AutoCAD 图层操作的方法,掌握AutoCAD 各基本绘图命令的正确操作方法；掌握对象捕捉工具条的使用方法；掌握图形显示控制的方法；正确绘制二维图形等知识。

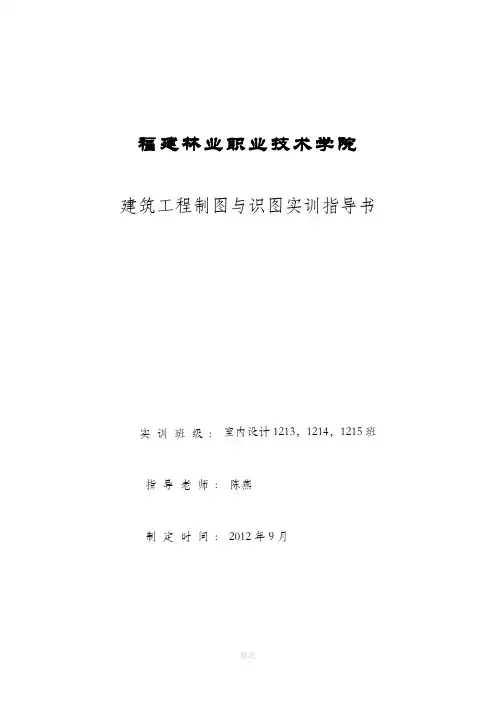

福建林业职业技术学院建筑工程制图与识图实训指导书实训班级: 室内设计1213，1214，1215班指导老师: 陈燕制定时间: 2012年9月实训一点的投影一、实训目标：掌握点的投影以及不同空间位置点线的投影规律，能够运用点的投影规律画出空间点的投影，通过练习具有能够用投影图想象空间点位置的能力。
二、材料及用具：绘图板、三角尺、丁字尺、圆规、分规、铅笔、擦图片、橡皮擦、A4绘图纸、胶带子。
三、方法与步骤：已知A（25、30、18）、B（30、25、25），要求绘制A、B两点的三视图及直观图并分析两点的空间位置关系。
1、空间两点的相对位置是指两点的上下、左右、前后位置关系。
这种位置关系可以通过两点的同面投影的相对位置或两点的坐标值的大小来判断，即：x 坐标值大的点在左；y 坐标值大的点在前；z 坐标值大的点在上。
2、根据已知条件分别在坐标轴上量取A、B两点的x、y、z值，将三面投影图依据点的投影规律（长对正、宽相等、高平齐）绘制成三视图。
3、在三面投影体系直观图中绘制点A、B的空间位置图。
四、实训要求：1、图纸：A4号图幅。
2、图名：点的投影。
3、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
实训二直线的投影一、实训目标：掌握直线的投影以及不同空间位置直线的投影规律，能够运用直线的投影规律画出空间直线的投影，通过练习具有能够用投影图想象空间直线位置的能力。
二、材料及用具：绘图板、三角尺、丁字尺、圆规、分规、铅笔、擦图片、橡皮擦、A4绘图纸、胶带子。
三、方法与步骤：根据直线的两面投影，绘制第三面的投影，并分析两直线的空间关系。
已知两直线AB 、CD 的正面投影，水平投影都相交，但由于直线AB 是侧平线，故两直线投影的交点未必是两直线交点的投影。
对此通常有二种解题方法。
一是求出两直线的侧面投影后进行判断，二是利用点分线段成定比的方法判断。
作出两直线AB、CD的侧面投影图，虽然AB、CD相交，但两直线的三对同面投影的交点不符合点的投影特性，故直线AB和CD不相交。

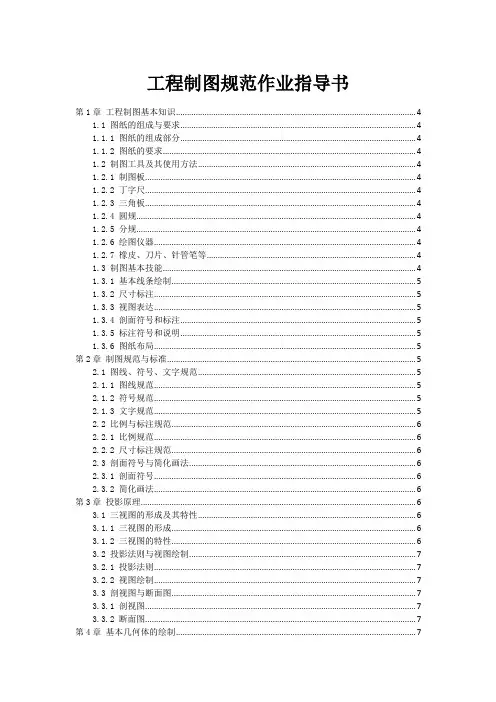

工程制图规范作业指导书第1章工程制图基本知识 (4)1.1 图纸的组成与要求 (4)1.1.1 图纸的组成部分 (4)1.1.2 图纸的要求 (4)1.2 制图工具及其使用方法 (4)1.2.1 制图板 (4)1.2.2 丁字尺 (4)1.2.3 三角板 (4)1.2.4 圆规 (4)1.2.5 分规 (4)1.2.6 绘图仪器 (4)1.2.7 橡皮、刀片、针管笔等 (4)1.3 制图基本技能 (4)1.3.1 基本线条绘制 (5)1.3.2 尺寸标注 (5)1.3.3 视图表达 (5)1.3.4 剖面符号和标注 (5)1.3.5 标注符号和说明 (5)1.3.6 图纸布局 (5)第2章制图规范与标准 (5)2.1 图线、符号、文字规范 (5)2.1.1 图线规范 (5)2.1.2 符号规范 (5)2.1.3 文字规范 (5)2.2 比例与标注规范 (6)2.2.1 比例规范 (6)2.2.2 尺寸标注规范 (6)2.3 剖面符号与简化画法 (6)2.3.1 剖面符号 (6)2.3.2 简化画法 (6)第3章投影原理 (6)3.1 三视图的形成及其特性 (6)3.1.1 三视图的形成 (6)3.1.2 三视图的特性 (6)3.2 投影法则与视图绘制 (7)3.2.1 投影法则 (7)3.2.2 视图绘制 (7)3.3 剖视图与断面图 (7)3.3.1 剖视图 (7)3.3.2 断面图 (7)第4章基本几何体的绘制 (7)4.1.1 矩形体的绘制 (8)4.1.2 正多面体的绘制 (8)4.2 曲面几何体的绘制 (8)4.2.1 球体的绘制 (8)4.2.2 圆柱体的绘制 (8)4.2.3 圆锥体的绘制 (8)4.3 组合体的绘制 (8)4.3.1 组合体的基本构成 (8)4.3.2 组合体的拼接 (9)4.3.3 组合体的细节处理 (9)第5章轴测图与透视图 (9)5.1 轴测图的基本知识 (9)5.1.1 轴测图的概念 (9)5.1.2 轴测图的类型 (9)5.1.3 轴测图的基本要素 (9)5.2 正轴测图的绘制方法 (9)5.2.1 绘制坐标轴 (9)5.2.2 确定轴测轴 (9)5.2.3 绘制轴测投影线 (9)5.2.4 绘制轴测网格 (9)5.2.5 绘制物体图形 (10)5.3 透视图的绘制方法 (10)5.3.1 透视图的概念 (10)5.3.2 透视投影的分类 (10)5.3.3 绘制透视图的基本步骤 (10)5.3.4 透视图的绘制技巧 (10)第6章构件的表示方法 (10)6.1 构件的简化画法 (10)6.1.1 一般规定 (10)6.1.2 常用简化画法 (10)6.2 构件的标注方法 (11)6.2.1 标注内容 (11)6.2.2 标注位置 (11)6.3 构件的连接表示 (11)6.3.1 一般规定 (11)6.3.2 常见连接表示方法 (11)6.3.3 连接表示要求 (11)第7章建筑施工图 (12)7.1 建筑平面图的绘制 (12)7.1.1 一般规定 (12)7.1.2 绘图步骤 (12)7.1.3 注意事项 (12)7.2 建筑立面图的绘制 (12)7.2.2 绘图步骤 (12)7.2.3 注意事项 (12)7.3 建筑剖面图的绘制 (13)7.3.1 一般规定 (13)7.3.2 绘图步骤 (13)7.3.3 注意事项 (13)第8章结构施工图 (13)8.1 结构平面布置图的绘制 (13)8.1.1 一般规定 (13)8.1.2 绘制步骤 (13)8.2 钢筋混凝土构件图的绘制 (13)8.2.1 一般规定 (13)8.2.2 绘制步骤 (14)8.3 钢结构构件图的绘制 (14)8.3.1 一般规定 (14)8.3.2 绘制步骤 (14)第9章设备施工图 (14)9.1 给排水施工图的绘制 (14)9.1.1 图纸准备 (14)9.1.2 绘图步骤 (15)9.1.3 注意事项 (15)9.2 暖通空调施工图的绘制 (15)9.2.1 图纸准备 (15)9.2.2 绘图步骤 (15)9.2.3 注意事项 (15)9.3 电气施工图的绘制 (15)9.3.1 图纸准备 (15)9.3.2 绘图步骤 (16)9.3.3 注意事项 (16)第10章工程制图实例分析 (16)10.1 实例分析一：建筑图纸分析 (16)10.1.1 图纸概述 (16)10.1.2 图纸内容分析 (16)10.1.3 表达方式分析 (16)10.1.4 规范要求 (16)10.2 实例分析二：结构图纸分析 (16)10.2.1 图纸概述 (16)10.2.2 图纸内容分析 (17)10.2.3 表达方式分析 (17)10.2.4 规范要求 (17)10.3 实例分析三：设备图纸分析 (17)10.3.1 图纸概述 (17)10.3.2 图纸内容分析 (17)10.3.4 规范要求 (17)第1章工程制图基本知识1.1 图纸的组成与要求1.1.1 图纸的组成部分图纸是工程制图表达设计意图的载体，一般由图框、标题栏、视图、尺寸、标注、符号和说明等组成。
《工程制图》实验指导书目录目录 (2)实验一基本操作及基本绘图命令 (3)实验二 Auto CAD 样板文件制作 (10)实验三平面图形的编辑 (13)实验四尺寸标注 (23)实验五三视图的绘制 (29)实验六轴测图的绘制 (39)实验七综合绘图 (48)实验八用Auto CAD绘制零件图 (49)实验九用Auto CAD绘制装配图 (50)实验十三维建模（自学，不作要求） (51)实验一 基本操作及基本绘图命令一、实验目的：1、 掌握进入、退出CAD 的步骤；2、 掌握点的坐标表示法，建立作图环境；3、 掌握绘图基本命令并绘制一些基础图形。
二、实验设备：计算机，Autocad2008软件三、实验原理：1． Autocad2008界面介绍启动AutoCAD 后，用户界面如图1-1所示，菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、状态栏等元素组成。
文本窗口 与命令行“面板”选项板绘图窗口十字光标坐标系模型选项卡和布局选项卡工具栏图1-1 用户界面2． Autocad2008基本绘图命令 2.1 直线直线是AutoCAD 中最基本的图形，也是绘图过程中用得最多的图形。
用户可以绘制一系列连续的直线段，但每条直线段都是一个独立的对象。
单击“直线”按钮，或在命令行中输入LINE ，都可执行该命令。
其命令格式： 命令：line 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]:指定下一点或 [闭合(C)/放弃(U)]:2.2绘制圆弧选择“绘图”→“圆弧”菜单下的级联菜单命令，或单击“圆弧”按钮，或在命令行中输入ARC，都可执行绘制圆弧命令。
如图1-2所示(1)指定三点方式：ARC命令的默认方式，依次指定3个不共线的点，绘制的圆弧为通过这3个点而且起于第一个点止于第三个点的圆弧。
(2)指定起点、圆心以及另一参数方式：圆弧的起点和圆心决定了圆弧所在的圆，第3个参数可以是圆弧的端点（中止点）、角度（即起点到终点的圆弧角度）和长度（圆弧的弦长）(3)指定起点、端点以及另一参数方式：圆弧的起点和端点决定了圆弧圆心所在的直线，第3个参数可以是圆弧的角度、圆弧在起点处的切线方向和圆弧的半径。
机械教材工程制图实验指导书浙江科技学院机械学院实验中心编制2008.03一、意义和目的随着计算机软硬件技术的发展，特别是微型计算机的迅速普及，计算机辅助设计（CAD）在我国正在逐步得到推广。
CAD技术正在促进设计领域发生根本性的变革，推动着现代设计方法和设计技术进入一个新的发展时期，使设计工作走向了一个崭新的阶段。
AutoCAD是由美国Autodesk公司开发的当今最为流行的计算机辅助设计与绘图软件包之一。
AutoCAD自1982年问世以来，已经进行了近20次的升级，从而使其功能逐渐强大，且日趋完善。
如今，AutoCAD已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、农业气象、纺织、轻工等各领域。
由于AutoCAD具有易于掌握、使用方便、体系结构开放等特点，深受广大工程技术人员的欢迎，我国许多院校的相关专业将AutoCAD作为重点介绍的CAD应用软件之一。
AutoCAD实验课是使同学掌握CAD技术和计算机绘图技能的一个重要的实践环节。
通过该实验课，同学应掌握通用图形软件AutoCAD的使用，能熟练使用该软件进行工程制图，并了解其二次开发的基本方法。
目录实验一计算机绘图基础 (1)实验二常用编辑命令及图层设置 (3)实验三常用符号注法及块 (5)实验四文本添加和尺寸标注 (7)实验五零件图绘制 (9)实验六零件图绘制 (11)实验七综合绘图练习 (12)参考文献 (13)实验一计算机绘图基础一、实验目的：1、了解AUTOCAD绘图环境的定制。
2、熟悉AutoCAD的界面，熟悉菜单的使用，特别是“文件”菜单，“编辑”菜单；熟悉标准工具栏、绘图工具栏以及编辑工具栏上的常用按钮。
二、实验要求：1、常用菜单、工具栏：使用若干菜单、快捷菜单、选项板和工具栏访问常用的命令、设置和模式。
2、命令窗口：在可固定并可调整大小的窗口（称为命令窗口）中显示命令、系统变量、选项、信息和提示。
3、自定义图形环境：自定义工作环境中的许多元素以满足需要。
工程制图上机部分（AUTOCAD2006）实验指导书安徽三联学院信息与通信技术系目录实验一、管理图纸和图层 (3)实验二、使用辅助功能精确绘图 (4)实验三、图形编辑 (7)实验四、尺寸标注 (9)实验五、文字注释 (10)实验六、工程图样绘制 (12)实验七、建筑平面图形的绘制（选开） (15)实验八、三维实体建模（选作） (16)实验一、管理图纸和图层一、实验目的1、熟悉AUTOCAD绘图环境2、熟悉绘图单位的设置3、熟悉绘图界线的设置4、掌握设置绘图单位的方法5、掌握图层的创建方法6、掌握颜色和线性、线宽的设置方法7、掌握开、关、冻结、解冻图层的方法二、实验内容与步骤1、练习设置绘图单位和图形界限1)．启动AutoCAD2006系统,进入AutoCAD2006界面.2).用新建命令建立一个新图形文件后，单击下拉菜单“格式”→“图形界限”→输入左下角点坐标：0，0↙→输入右上角点坐标210，297。
3．单击下拉菜单“格式→单位”或命令行输入：UNITS↙，在对话框中完成“角度、精度、方向等内容的设置。
2、管理图层单击“格式”->“图层”菜单项，打开“图层特性管理器”对话框，按如下设置，建立四个图层。
图层名颜色线型线宽细实线白色Continuous 默认中心线红色CENTER 默认虚线兰色DESHED 默认粗实线白色Continuous 0.3毫米在各个图层上绘制一些简单图形，观察其颜色和线型是否与所设置的颜色和线型一致。
再分别将三个图层打开/关闭，冻结/解冻结，锁定/解锁，然后进行一些编辑操作，观察结果有什么区别。
三、课后练习1、建立一个新的图形命名为图层，设置图形界限为297*210，2、在建立的‘图层’文件中，设置图层。
3、使用对象特性工具栏改变已绘制直线的颜色、线形、线宽。
实验二、使用辅助功能精确绘图一、实验目的1．熟练掌握绘图命令的功能及操作方法。
2．熟悉几种常用图形编辑命令编辑图形的操作方法。
工程制图实验指导
书
《工程制图》实验指导书
目录
目录 ................................................................................. 错误!未定义书签。
实验一基本操作及基本绘图命令 ................................ 错误!未定义书签。
实验二 Auto CAD 样板文件制作.................................. 错误!未定义书签。
实验三平面图形的编辑 ................................................ 错误!未定义书签。
实验四尺寸标注 ............................................................ 错误!未定义书签。
实验五三视图的绘制 .................................................... 错误!未定义书签。
实验六轴测图的绘制 .................................................... 错误!未定义书签。
实验七综合绘图 ............................................................ 错误!未定义书签。
实验八用Auto CAD绘制零件图................................. 错误!未定义书签。
实验九用Auto CAD绘制装配图................................. 错误!未定义书签。
实验十三维建模( 自学, 不作要求) ............................. 错误!未定义书签。
实验一基本操作及基本绘图命令
一、实验目的:
1、掌握进入、退出CAD的步骤;
2、掌握点的坐标表示法, 建立作图环境;
3、掌握绘图基本命令并绘制一些基础图形。
二、实验设备:
计算机, Autocad 软件
三、实验原理:
1． Autocad 界面介绍
启动AutoCAD 后, 用户界面如图1-1所示, 菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、状态栏等元素组成。
文本窗口
与命令行 “面板”
选项板 绘图窗口
十字光标
坐标系
模型选项卡和
布局选项卡
工具栏
图1-1 用户界面
2． Autocad 基本绘图命令
2.1 直线
直线是AutoCAD 中最基本的图形, 也是绘图过程中用得最多的图形。
用户能够绘制一系列连续的直线段, 但每条直线段都是一个独立的对象。
单击”直线”按钮, 或在命令行中输入LINE, 都可执行该命令。
其命令格式:
命令: line
指定第一点:
指定下一点或 [放弃(U)]:
指定下一点或 [放弃(U)]:
指定下一点或 [闭合(C)/放弃(U)]:。
