220kV变电站监控系统改造施工方案

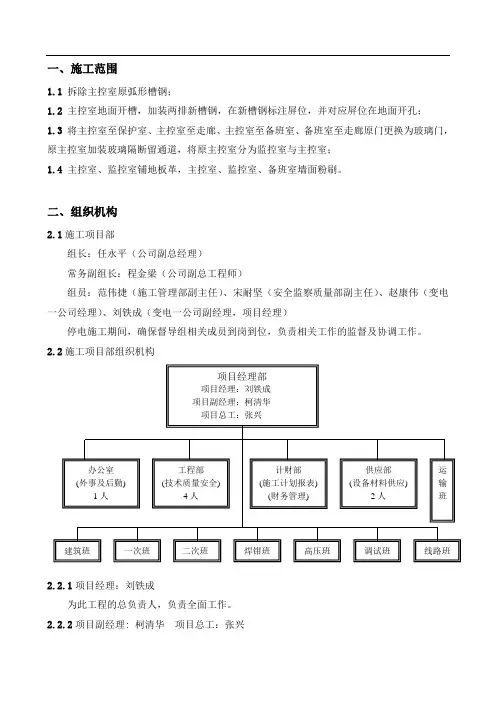

一、施工范围1.1拆除主控室原弧形槽钢；1.2主控室地面开槽，加装两排新槽钢，在新槽钢标注屏位，并对应屏位在地面开孔；1.3 将主控室至保护室、主控室至走廊、主控室至备班室、备班室至走廊原门更换为玻璃门，原主控室加装玻璃隔断留通道，将原主控室分为监控室与主控室；1.4 主控室、监控室铺地板革，主控室、监控室、备班室墙面粉刷。

二、组织机构2.1施工项目部组长：任永平（公司副总经理）常务副组长：程金梁（公司副总工程师）组员：范伟捷（施工管理部副主任）、宋耐坚（安全监察质量部副主任）、赵康伟（变电一公司经理）、刘铁成（变电一公司副经理，项目经理）停电施工期间，确保督导组相关成员到岗到位，负责相关工作的监督及协调工作。

2.2施工项目部组织机构2.2.1项目经理：刘铁成为此工程的总负责人，负责全面工作。

2.2.2项目副经理: 柯清华项目总工：张兴协助项目经理。

负责各方面的协调及现场安全监督、质量监督。

项目总工全面负责本工程中的施工技术工作。

2.2.3施工现场安全负责人：曹继生负责施工现场的安全监督，现场安全措施的落实，现场人员及设备的安全。

2.2.4施工现场工作负责人：张涛为此项工作的施工负责人，负责工作安排，人员协调，现场施工人员的组织及安排，技术管理，召开每天的开工会、收工会和现场安全监督。

监督施工过程的程序、安装工艺、试验等是否符合技术要求，提出有关技术要求并监督执行。

2.2.5现场记录员：常俊奇负责对这次土建、设备安装调试工作进行详细的记录，对每一样设备的安装记录到人，详细记录每天开工和收工的班前班后会,并签字存档。

三、改造施工方案3.1 拆除原弧形槽钢主要施工过程：3.1.1在主控室中，保护屏与主控台之间搭建长13米宽4米高2.5米临时施工棚，留通风口，并在入口处装鼓风机，窗口处装排风扇，保证棚内通风；（如下图所示）3.1.2用工具将弧形槽钢周围水泥全部剔除，弧形槽钢至主控台地面下有线路管道，剔除时要特别注意，剔除完毕后就能确定线路管道的预埋深度；3.1.3利用工具将弧形槽钢与楼板断开连接，并将弧形槽钢切割若干段，方便运出。

220kv变电站施工方案220kV变电站施工方案一、项目背景根据市电力公司发展规划，为满足日益增长的电力需求，新建一座220kV变电站。

该变电站位于市区中心附近，占地面积约3000平方米，主要用于接纳输电线路的电能，并通过变压器进行电压转化和配电。

本文将提出一套施工方案，确保按时、按质完成项目建设。

二、设计方案1. 建筑方案: 变电站的建筑采用现代化、节能化的设计理念，外观简洁大方。

主要包括厂房、办公楼、控制室等功能区域，并设置必要的消防设备和安全通道。

2. 设备方案: 根据需求，设备包括变电设备、控制设备、保护设备等。

其中，变压器作为关键设备，需选用高效节能的产品，并安装监测等设备，确保电能的稳定传输。

3. 输电线路方案: 按照国家标准建设输电线路，保证线路的安全性和可靠性。

同时，考虑到市区环境，采用地下埋管方式进行线路敷设，减少对城市景观的影响。

4. 通信设备方案: 为确保变电站与外部通信畅通，安装必要的通信设备，包括广播系统、电话线路、网络设备等，以便变电站能够及时接收信息、进行监控与传输数据。

三、施工方案1. 工期安排: 根据项目的大小和建设量，制定详细的工期安排表，明确每个施工环节的时间节点，确保项目能够按时完成。

2. 施工流程管理: 根据施工计划，制定施工流程管理方案，明确施工任务的划分和人员职责，保证施工过程的有序进行。

3. 资材调配: 根据建设需要，提前采购和调配所需的施工材料和设备，确保工地的及时供应，避免施工进度受阻。

4. 安全管理: 建立完善的施工安全管理体系，包括安全培训、岗位责任制、安全防护设施等，确保施工人员的人身安全。

5. 环保措施: 严格按照相关环保法规要求进行施工，并采取必要的环保措施，减少对周边环境的影响。

四、质量控制1. 质量监控体系: 建立质量监控体系，对施工过程中的每个环节进行监控和检测，确保施工质量符合相关标准和规定。

2. 质量验收标准: 制定严格的质量验收标准，对施工成果进行检查和验收，确保项目质量符合要求。

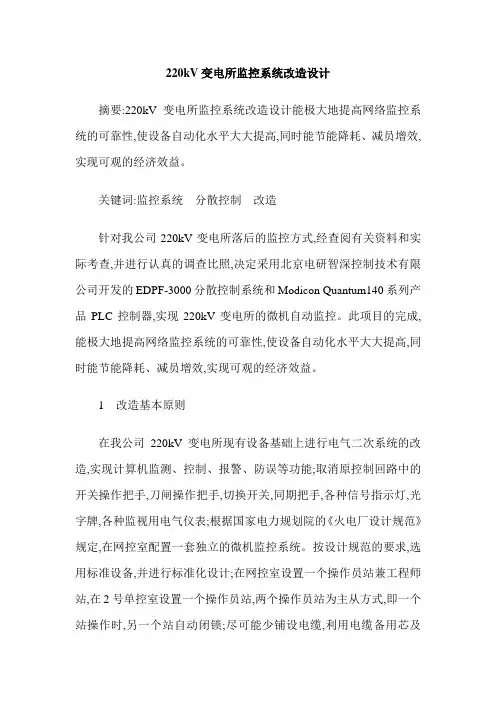

220kV变电所监控系统改造设计摘要:220kV变电所监控系统改造设计能极大地提高网络监控系统的可靠性,使设备自动化水平大大提高,同时能节能降耗、减员增效,实现可观的经济效益。

关键词:监控系统分散控制改造针对我公司220kV变电所落后的监控方式,经查阅有关资料和实际考查,并进行认真的调查比照,决定采用北京电研智深控制技术有限公司开发的EDPF-3000分散控制系统和Modicon Quantum140系列产品PLC控制器,实现220kV变电所的微机自动监控。

此项目的完成,能极大地提高网络监控系统的可靠性,使设备自动化水平大大提高,同时能节能降耗、减员增效,实现可观的经济效益。

1 改造基本原则在我公司220kV变电所现有设备基础上进行电气二次系统的改造,实现计算机监测、控制、报警、防误等功能;取消原控制回路中的开关操作把手,刀闸操作把手,切换开关,同期把手,各种信号指示灯,光字牌,各种监视用电气仪表;根据国家电力规划院的《火电厂设计规范》规定,在网控室配置一套独立的微机监控系统。

按设计规范的要求,选用标准设备,并进行标准化设计;在网控室设置一个操作员站兼工程师站,在2号单控室设置一个操作员站,两个操作员站为主从方式,即一个站操作时,另一个站自动闭锁;尽可能少铺设电缆,利用电缆备用芯及合理设计改造,减少改造工程造价,降低工程费用;取消原控制用卧盘、所有信号返回屏及屏内所有设备。

2 改造方案的确定我公司220kV系统原采用控制把手、灯光、测量表计等落后的控制方式,可靠性差,自动化程度低,设有专人运行值班的网络控制室,针对这一现状,我公司决定将网控室监控系统进行改造。

经多方考察,调查比照,决定采用国家电力科研院北京电研智深控制技术公司开发的EDPF－3000分散控制系统。

目前,国内实时火电厂网络控制室微机监控改造的只有几家,现就公司采用的技术与国内同类技术的技术关键对比分析如下。

首先,北京四方公司的CSC－2000自动化系统用于变电站、开关站时,主要用于分层、分步式系统。

220kV变电站施工方案1. 引言本文档旨在提供220kV变电站的施工方案，确保施工过程的高效性、安全性和可靠性。

该方案将涵盖变电站的土地准备、基础设施建设、主要设备安装、调试和投运等关键阶段。

2. 施工准备在正式施工前，需进行细致的准备工作，包括但不限于以下内容：2.1 土地准备对于变电站的选址需进行土地勘察和评估，确保选定的土地具备适合建设变电站的条件，包括土地承载力等。

2.2 材料采购根据项目设计需求和施工计划，进行变电站所需材料的采购工作，并进行质量检查和验收。

2.3 人员组织与培训组建施工团队，包括工程师、技术人员、施工人员等，确保团队具备相关专业知识和经验。

对于缺乏经验的人员，进行必要的培训和指导。

3. 基础设施建设220kV变电站的基础设施建设是整个施工过程的核心环节，包括：3.1 建筑结构施工根据设计图纸，按照合理的施工顺序和流程进行变电站建筑的施工，包括土地平整、地基基础、主体结构等。

3.2 配电系统建设完成配电室、开关室等相关设施的建设，包括设备安装、配电线路敷设等工作。

3.3 辅助设施建设建设变电站的辅助设施，如安全防护系统、消防系统、照明系统等，并确保其符合相关标准和规范。

4. 主要设备安装主要设备安装是变电站施工的关键环节，需要严格按照设计要求和相关安全规范进行操作，主要包括：4.1 变压器安装根据设计图纸和相关标准，将变压器进行正确安装，并完成与其他设备的连接。

4.2 开关设备安装按照设计要求，安装高压开关设备、联络线路和继电保护设备，并进行调试。

4.3 控制设备安装安装控制设备，确保变电站的正常运行和监控。

5. 调试和试运行在设备安装完成后，需要进行调试和试运行，以确保变电站的正常运行和安全性，包括但不限于以下内容：5.1 设备调试对安装的设备进行逐项检查和测试，包括运行试验、保护功能测试、通信联调等。

5.2 系统整合测试对整个变电站的系统进行整合测试，确保不同设备之间的协调和配合。

智能变电站监控系统解决方案一、目标与范围1.1 目标这套方案的核心目的，是要构建一个智能的变电站监控系统，提升电力系统的安全性、可靠性和可持续性。

通过实时监控、数据分析和智能预警等功能，咱们希望能确保变电站高效运作，减少故障发生的几率，还能实现远程管理，真是个不错的主意。

1.2 范围这个方案适用于所有新建或改建的变电站，尤其是220kV及以上的高压变电站。

我们主要覆盖的内容包括：- 设备监控- 运行数据采集- 故障预警与处理- 远程控制与管理- 数据存储与分析二、组织现状与需求分析2.1 现状说实话，很多变电站的监控系统还停留在传统的人工巡检和机械监测阶段，问题不少：- 效率低，人工巡检常常会漏掉一些重要的细节。

- 故障发现滞后，结果损失就大了。

- 数据共享困难，信息孤岛现象严重，大家各自为政。

2.2 需求通过市场调研和用户访谈，我们发现需求主要集中在以下几个方面：- 实现设备的实时监控和状态评估。

- 提供故障预警功能，减少停电时间。

- 支持数据的远程访问与分析，提升管理效率。

- 降低运维成本，增强运行的可持续性。

三、实施步骤与操作指南3.1 实施步骤3.1.1 需求确认我们要和用户深入沟通，确认他们的具体需求，并制定详细的需求文档。

3.1.2 系统设计根据需求文档，我们会进行系统架构设计，包括硬件选择、软件开发框架，以及网络结构的设计。

3.1.3 硬件采购选择合适的硬件设备，比如传感器、监控摄像头、数据采集器等，然后进行采购。

3.1.4 软件开发开发监控系统软件，涵盖用户界面、数据处理模块和预警模块。

3.1.5 系统集成将硬件和软件整合，进行初步的系统测试和调试。

3.1.6 现场测试在变电站现场进行系统测试，以验证稳定性和可靠性。

3.1.7 培训与交付对相关人员进行系统操作培训，最终完成交付。

3.2 操作指南3.2.1 设备监控- 配置实时监控界面，显示设备的运行状态、负载情况和故障信息。

- 定期进行设备自检，确保传感器和监控设备正常工作。

智能变电站综合监控系统解决方案变电站作为电网“大动脉”的枢纽，在国家电网中具有举足轻重的作用。

保证变电站的安全、可靠、稳定运行，实行对智能变电站的高效管理，对于打造坚如磐石、固若金汤的“坚强智电网”具有重要的意义。

为了提升电力调度自动化以及电力生产安全管理水平，继遥测、遥信、遥控、遥调之后，遥视系统与其他安防技术的整合应用成为智能变电站建设的热点，并成为智能变电站智能辅助系统的重要组成部分。

为了满足智能变电站电力调度自动化、安全管理的应用需求，朗驰推出了具有先进性、实用性、智能性、兼容性、可扩展性等特点的智能变电站综合监控系统解决方案。

变电站视频监控需求分析变电站监控系统所承担的任务主要有两个方面：一是安全防范;二是保障变电站设备的正常运行。

安全防范方面，主要是通过在围墙、大门等区域安装摄像机、防盗探测器来防止非法闯入，保障变电站空间范围内的建筑、设备的安全，防盗、防火。

在重点部位，摄像机实现24小时不间断全天候录像，并与报警系统、消防系统等实现联动。

变电站设备运行保障主要是通过摄像机、灯光联动来监视主变压器等重要设备，监视场地和高压配电间设备的运行状态，通过图像监控结合远程和本地人员操作经验的优势，避免误操作。

同时，监控系统对主控室设备仪表盘、操作刀闸等设备进行监控，并配合其他系统(如变电站综合自动化系统等)的工作。

在发生突发事件之后，通过与主站的双向音视频交流而进行事件应急处理。

变电站综合监控系统解决方案变电站综合监控系统主要由视频监控系统、安全防范系统、综合监管平台、网络传输系统等构成。

根据变电站综合监控系统的硬件组成，同时结合变电站综合监控应用的实际需求与特点，我们将整个变电站综合监控系统分为4个系统层次，既前端设备层、传输网络层、系统控制层与系统应用层，同时层与层之间采用标准的TCP/IP协议进行通讯，不受网络平台的限制。

其系统结构如图一所示。

图一变电站综合监控系统架构图1、视频监控子系统在每个前端变电站根据现场需要，在变电站室外和门口处安装相应高速球型摄像机(保证报警时能快速响应进行联动录像)，实现对变电站区域内场景情况的远程监视、监听。

220KV变电站施工方案概述本文档旨在提供220KV变电站施工方案的详细信息。

该方案涵盖了施工的主要步骤、安全管理以及资源和时间的分配。

施工步骤1. 地质勘探: 对施工区域进行地质勘探，并根据勘探结果调整建设方案。

2. 场地准备: 清理施工区域，确保施工地点平整，并进行必要的基础设施建设。

3. 基础施工: 包括基础开挖、混凝土浇筑等工作，以确保变电站的稳固和安全。

4. 主体结构建设: 安装变压器、电缆和其他电力设备，并进行必要的接线和调试。

5. 完工和验收: 对变电站进行最后的检查和测试，确保其符合设计标准，并获得相关部门的验收和批准。

6. 项目交接: 将变电站交付给业主，并进行必要的培训和文件交接。

安全管理在施工过程中，我们将采取以下安全管理措施：- 提供必要的安全装备和防护措施，确保工人的人身安全。

- 定期进行安全培训，提高工人的安全意识和技能。

- 设置安全告示牌，并确保施工现场的安全标识清晰可见。

- 定期检查施工设备和工具的安全状况，及时进行维修和更换。

资源和时间分配为了保证施工过程的顺利进行，我们将合理分配以下资源和时间：- 人力资源: 根据施工方案的需求，调配合适的工程人员和技术专家。

- 物资资源: 采购和储备必要的建筑材料、设备和工具。

- 时间安排: 制定详细的施工计划，合理安排各个施工阶段的时间，并设定里程碑。

在实施施工方案的过程中，我们将密切监督进展情况，并及时进行调整，以确保项目的按时完成和质量的保证。

以上是220KV变电站施工方案的简要概述，详细的方案将在进一步的研究和讨论基础上进行完善和编制。

220kV变电站施工方案1. 引言220kV变电站是电力系统中重要的组成部分，它起着电能转换、传输和分配的作用。

本文档旨在介绍220kV变电站的施工方案，包括施工准备、施工流程和安全措施等内容。

2. 施工准备2.1 地址选址选址是施工前的重要环节，需要考虑以下因素：•与电力系统的连接便捷性•周边环境与用地条件•附近居民和建筑物的安全距离•地质条件和地下管线的情况2.2 设计评审在施工前，需要对220kV变电站的设计方案进行评审，确保其符合相关标准和规范。

评审内容包括：•布置图和施工平面图•设备选型和技术规格•电力线路的设计方案•监控与保护系统设计2.3 人员和物资准备在施工前需要确保有足够的人员和物资，包括但不限于：•工程管理人员和施工人员•施工机械和工具•施工材料和设备2.4 现场调查和勘测在正式施工前，需要进行现场调查和勘测，以确保施工能够顺利进行。

勘测内容包括：•地质勘查和土壤测试•地下管线的检测和标记•周边环境和建筑物的调查3. 施工流程3.1 场地平整首先需要对选址地进行场地平整工作，包括：•清除现有建筑物和设施•清理建筑垃圾和杂草•平整土地，确保场地平整稳固3.2 基础施工基础施工是变电站建设的关键环节，包括：•基础深度的测量和标定•打桩和浇筑基础混凝土•安装基础支撑和锚杆3.3 设备安装设备安装是变电站建设的核心内容，包括：•安装变压器、断路器、隔离开关等主要电气设备•安装监控与保护系统设备•安装电力线路的杆塔和绝缘子3.4 接地和线路连接接地和线路连接是施工的最后一步，包括：•进行接地装置的安装和接地测试•进行电力线路的连接和测试4. 安全措施在整个施工过程中，需要严格遵守安全操作规程，并采取以下安全措施：•安全警示标志的设置和提醒•定期进行施工现场安全检查•使用符合安全标准的设备和工具•勤换工作人员和设施实施巡视•建立紧急救援和事故报告机制5. 总结本文档介绍了220kV变电站的施工方案，包括施工准备、施工流程和安全措施等内容。

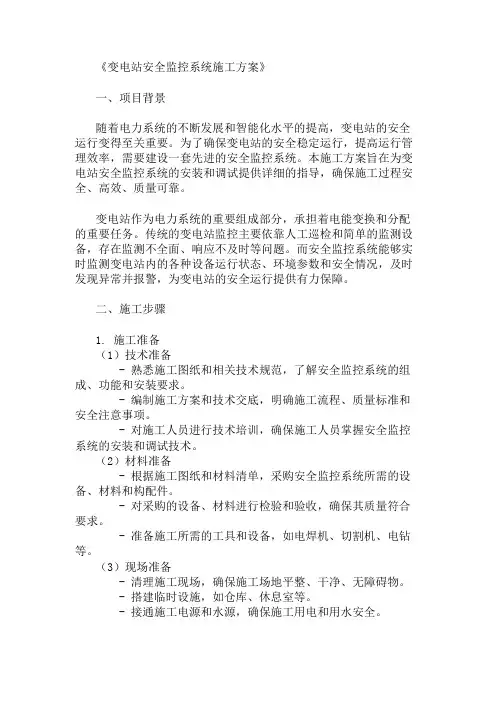

《变电站安全监控系统施工方案》一、项目背景随着电力系统的不断发展和智能化水平的提高，变电站的安全运行变得至关重要。

为了确保变电站的安全稳定运行，提高运行管理效率，需要建设一套先进的安全监控系统。

本施工方案旨在为变电站安全监控系统的安装和调试提供详细的指导，确保施工过程安全、高效、质量可靠。

变电站作为电力系统的重要组成部分，承担着电能变换和分配的重要任务。

传统的变电站监控主要依靠人工巡检和简单的监测设备，存在监测不全面、响应不及时等问题。

而安全监控系统能够实时监测变电站内的各种设备运行状态、环境参数和安全情况，及时发现异常并报警，为变电站的安全运行提供有力保障。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，了解安全监控系统的组成、功能和安装要求。

- 编制施工方案和技术交底，明确施工流程、质量标准和安全注意事项。

- 对施工人员进行技术培训，确保施工人员掌握安全监控系统的安装和调试技术。

（2）材料准备- 根据施工图纸和材料清单，采购安全监控系统所需的设备、材料和构配件。

- 对采购的设备、材料进行检验和验收，确保其质量符合要求。

- 准备施工所需的工具和设备，如电焊机、切割机、电钻等。

（3）现场准备- 清理施工现场，确保施工场地平整、干净、无障碍物。

- 搭建临时设施，如仓库、休息室等。

- 接通施工电源和水源，确保施工用电和用水安全。

2. 设备安装（1）摄像头安装- 根据施工图纸确定摄像头的安装位置，确保摄像头能够覆盖变电站内的关键区域。

- 安装摄像头支架，将摄像头固定在支架上。

- 连接摄像头电源线和信号线，将摄像头接入安全监控系统。

（2）传感器安装- 根据施工图纸确定传感器的安装位置，如温度传感器、湿度传感器、烟雾传感器等。

- 安装传感器支架，将传感器固定在支架上。

- 连接传感器电源线和信号线，将传感器接入安全监控系统。

（3）控制设备安装- 根据施工图纸确定控制设备的安装位置，如监控主机、硬盘录像机、交换机等。

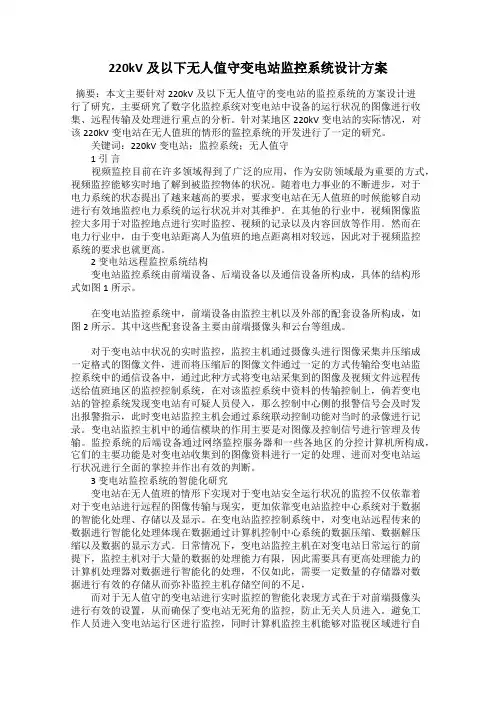

220kV及以下无人值守变电站监控系统设计方案摘要：本文主要针对220kV及以下无人值守的变电站的监控系统的方案设计进行了研究，主要研究了数字化监控系统对变电站中设备的运行状况的图像进行收集、远程传输及处理进行重点的分析。

针对某地区220kV变电站的实际情况，对该220kV变电站在无人值班的情形的监控系统的开发进行了一定的研究。

关键词：220kV变电站；监控系统；无人值守1 引言视频监控目前在许多领域得到了广泛的应用，作为安防领域最为重要的方式，视频监控能够实时地了解到被监控物体的状况。

随着电力事业的不断进步，对于电力系统的状态提出了越来越高的要求，要求变电站在无人值班的时候能够自动进行有效地监控电力系统的运行状况并对其维护。

在其他的行业中，视频图像监控大多用于对监控地点进行实时监控、视频的记录以及内容回放等作用。

然而在电力行业中，由于变电站距离人为值班的地点距离相对较远，因此对于视频监控系统的要求也就更高。

2 变电站远程监控系统结构变电站监控系统由前端设备、后端设备以及通信设备所构成，具体的结构形式如图1所示。

在变电站监控系统中，前端设备由监控主机以及外部的配套设备所构成，如图2所示。

其中这些配套设备主要由前端摄像头和云台等组成。

对于变电站中状况的实时监控，监控主机通过摄像头进行图像采集并压缩成一定格式的图像文件，进而将压缩后的图像文件通过一定的方式传输给变电站监控系统中的通信设备中，通过此种方式将变电站采集到的图像及视频文件远程传送给值班地区的监控控制系统，在对该监控系统中资料的传输控制上，倘若变电站的管控系统发现变电站有可疑人员侵入，那么控制中心侧的报警信号会及时发出报警指示，此时变电站监控主机会通过系统联动控制功能对当时的录像进行记录。

变电站监控主机中的通信模块的作用主要是对图像及控制信号进行管理及传输。

监控系统的后端设备通过网络监控服务器和一些各地区的分控计算机所构成，它们的主要功能是对变电站收集到的图像资料进行一定的处理、进而对变电站运行状况进行全面的掌控并作出有效的判断。

《变电站安全监控系统施工方案》一、项目背景随着电力系统的不断发展和智能化水平的提高，变电站的安全运行变得至关重要。

为了确保变电站的安全稳定运行，提高运行管理效率，决定对变电站安装安全监控系统。

该系统将实现对变电站内设备运行状态、环境参数、人员活动等进行实时监测和控制，及时发现和处理异常情况，为变电站的安全运行提供有力保障。

二、施工目标1. 安装一套先进、可靠的变电站安全监控系统，实现对变电站的全面监控。

2. 确保施工过程符合国家相关标准和规范，保证施工质量和安全。

3. 在规定时间内完成施工任务，确保变电站正常运行不受影响。

三、施工步骤1. 施工准备（1）组织施工人员进行技术培训，熟悉施工图纸和技术规范。

（2）准备施工所需的材料和设备，确保其质量符合要求。

（3）对施工现场进行勘察，确定设备安装位置和线路走向。

（4）制定施工安全措施和应急预案。

2. 设备安装（1）摄像头安装：根据设计要求，在变电站内关键位置安装摄像头，确保覆盖范围全面。

安装时要保证摄像头固定牢固，调整好角度和焦距。

（2）传感器安装：安装温度传感器、湿度传感器、烟雾传感器等，用于监测变电站内的环境参数。

传感器应安装在合适的位置，确保测量准确。

（3）控制设备安装：安装监控主机、硬盘录像机、显示器等控制设备。

设备应安装在干燥、通风良好的地方，便于操作和维护。

3. 线路敷设（1）敷设视频信号线、电源线、控制线等线路。

线路应采用阻燃、耐腐蚀的材料，敷设时要避免与强电线路交叉。

（2）线路连接：将摄像头、传感器等设备与控制设备进行连接，确保连接牢固、可靠。

4. 系统调试（1）对安装好的设备进行通电测试，检查设备是否正常工作。

（2）对摄像头进行图像调整，确保图像清晰、稳定。

（3）对传感器进行校准，确保测量准确。

（4）对系统进行整体调试，检查系统功能是否正常，是否存在漏洞和隐患。

5. 竣工验收（1）整理施工资料，包括施工图纸、设备清单、调试报告等。

（2）组织相关人员进行竣工验收，对施工质量和系统功能进行检查和评估。

220kV升压站计算机监控系统（NCS）及远动RTU改造可行性方案发表时间：2019-08-21T16:21:35.367Z 来源：《河南电力》2018年24期作者：刘立中[导读] 220kV网络监控系统发展迅速，更新迭代较快。

刘立中（浙江浙能镇海发电有限责任公司浙江镇海 315200）摘要：220kV网络监控系统发展迅速，更新迭代较快。

目前其新产品均已采用WINDOWS系统或改良的UNIX系统。

老旧的NCS系统由于硬件设备老化、维护人员流失、故障频发、备品缺乏等原因，存在较大的安全隐患，系统改造升级迫在眉睫。

本论文通过对浙江某电厂220kV升压站计算机监控系统（NCS）及远动RTU改造工程可行性方案的介绍，详细阐述了220kV升压站计算机监控系统整体改造升级的方案与实现，以期达到拓展思路与借鉴的目的。

关键词：计算机监控系统；掏屏法；通信规约一、改造前系统介绍浙江某电厂220kV升压站计算机监控系统（NCS），采用了ABB的REC561测控装置+ COM610前置机+RTU560远动通信装置+COM200装置和南瑞BSJ-2200后台监控系统+RTU560远动I/O装置的方式配置。

间隔层测控装置REC561通过光口LON总线（ABB公司内部协议）连接到COM610前置机，COM610前置机通过104分组转发实时数据至后台监控系统和远动装置RTU560。

远动通信装置RTU560通过101协议与浙江省调主站系统进行实时数据交互，远动通信装置RTU560通过104协议转发实时数据至COM200，COM200通过104协议与浙江省调主站系统进行实时数据交互。

图1 改造前220kV升压站计算机监控系统网络结构示意图AVC系统与远动装置RTU560通过101协议进行数据交互。

因AVC系统只有一路101协议接口，所以正常运行状态时，AVC系统只与一台远动装置RTU560进行通信，当通信链路发生故障时，可通过人工切换通道的方式，与另一台远动装置RTU560重新进行通信。

220kV及以上等级变电站监控系统解决方案1.方案背景电力工业是国民经济的基础和命脉，随着电力网络覆盖的区域越来越大，电压等级越来越高，超高电压等级（220kV/330kV/500kV/750kV/1000kV）变电站在电力网中起着极其重要的作用。

随着变电站等级的提高，必须配置运行可靠、功能完备的自动化系统作为主要的监控手段。

超高压变电站实现自动化，能够使变电站的安全稳定运行水平提高，综合造价降低、人员减少，具有明显的经济效益和设备效益。

PRS-700U后台监控系统解决方案着眼于使电力企业降低运行成本、提高劳动生产率、增加安全经济效益，同时提高电网现代化控制和管理水平，以顺应现代电网运行管理发展和追求的目标。

2.应用场景该解决方案可广泛适用于220kV及以上电压等级的变电站和集控中心。

图1220kV及以上等级变电站监控系统解决方案示意图3.方案实现3.1.概述PRS-700U后台监控系统是由长园深瑞继保自动化有限公司研制开发，基于商业工控机或个人计算机的变电站综合自动化监控后台系统。

它是变电站综合自动化的系统集成、人机交互接口和最终实现工具。

PRS-700U后台监控系统采用跨UNIX/Windows/Linux操作系统平台设计，基于先进的网络化通信技术设计，具有开放、分层分布式结构，能无缝接入不同厂家的保护测控装置和其他站用智能设备；系统完成变电站所有信息的最终处理、显示和监测，方便实时监视和控制变电站内一次、二次侧各种设备的运行，提供对运行历史信息的检索查询和完备的故障录波分析功能，为变电站安全经济运行提供更可靠的保证，可广泛适用于各电压等级的变电站。

PRS-700U后台监控系统采用开放式的软件工作平台，为多窗口多任务系统。

其界面风格采用流行的视窗画面输出和操作方式，结构设计模块化，灵活方便的组网方式，高效数据库访问操作，多进程、多线程模式，使系统具有高可靠性、方便的人机交互操作、高质量的画面显示和良好的可扩展性。

变电站综合自动化系统中监控和五防整体解决方案1 前言广州石化分公司现有装机容量224Mw,年发电量11亿kw.h，目前拥有220kV总变电站1座，110kV变电站5座。

在2006年以前电气采用传统的控制保护系统，2006年在加氢联合装置变电所采用具有遥测、遥信和遥视功能的监控系统，2007年在220kV总变电站和CFB 发电机组与变电站采用了具有遥测、遥控、遥调和遥视与远动（调度）功能并与微机防误（五防）系统嵌套的综合自动化系统。

以上系统运行至今状况良好，达到了设计的性能和目的。

2 变电站综合自动化系统概述变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通讯技术和信号处理技术，实现对全变电站的主要设备和输配电线路的自动监视、测量、运行控制和保护，以及与调度通讯等综合性的自动化功能。

广州石化分公司变电站综合自动化系统采用网络化设计思想,集监视、控制（含五防系统）、继电保护、计量等功能于一体，在稳定性、实时性、网络化、现场总线技术运用、监控系统面向对象技术等方面具有较优越的功能。

整个综合自动化系统采用分层分布式系统结构与按间隔设计的原则，站控层主要设备采用基于双以太网、双监控的双重化设计，从而在系统级有效地保证了很高的可靠性；间隔层按设备间隔布置，除10/6kV采用间隔保护与测控一体化以外，35kV及以上系统采用测控装置按间隔布置，而保护装置完全独立，维护与扩展极为方便。

为了达到控制操作的安全性，将微机防误（五防）系统嵌套在综合自动化系统中，实现无缝对接和相互闭锁。

这种完全分层分布式系统结构，提高了整个系统的可靠性，使系统具有很大的灵活性和可扩展性，符合国际和国内变电站综合自动化系统的发展趋势。

3 变电站监控系统的应用3.1选用原则3.1.1可靠性系统选用成熟稳定的软、硬件平台和开发工具，采用标准化、通用化、模块化结构，在编程过程中采用面向对象技术、成熟的算法和软件容错技术，系统的可靠性高。
