塑胶制品的质量标准及检验方法塑胶制品广泛应用于工业、建筑、家居、家电等领域，其质量标准和检验方法对于保证产品质量、确保用户使用安全至关重要。
以下为塑胶制品的质量标准及检验方法，以供参考。
一、质量标准1. 外观质量：塑胶制品的外观应保持整洁、光滑，表面无明显划伤、气泡、变色等缺陷。
2. 尺寸精度：塑胶制品的尺寸应符合规定的尺寸公差，尺寸公差的大小取决于具体的产品和用途。
3. 力学性能：塑胶制品的力学性能包括拉伸强度、弯曲强度、冲击强度等。
不同的塑胶材料对应着不同的力学性能指标，需要根据具体材料选择相应的标准进行检验。
4. 耐热性：塑胶制品应具有一定的耐热性，以保证在高温环境下不发生变形、熔化等现象。
常见的检验方法包括热变形温度、承受高温环境下的重量变化等。
5. 耐磨性：塑胶制品应具有一定的耐磨性，以保证在长时间使用过程中不易磨损或破碎。
常见的检验方法包括耐磨性试验机、耐磨性杯法等。
6. 耐候性：塑胶制品应具有一定的耐候性，以保证在室外长时间使用过程中不易老化、褪色等现象。
常见的检验方法包括紫外线老化试验、人工气候老化试验等。
7. 化学性能：塑胶制品在特定环境下应具有一定的耐化学性，以保证在特殊使用环境下不发生变化或腐蚀。
常见的检验方法包括耐环境介质试验、耐酸碱试验等。
8. 环境友好性：塑胶制品应符合环保要求，遵循国家和行业相关标准，比如符合RoHS指令的限制物质含量要求。
二、检验方法1. 外观检验：通过目测和触摸检查外观是否符合要求，主要检查表面是否平整、无划痕、气泡等缺陷。
2. 尺寸检验：使用卡尺、测量仪器等工具测量产品的尺寸，与标准尺寸进行比较，检验是否在公差范围内。
3. 力学性能检验：使用拉力试验机、弯曲试验机、冲击试验机等设备对塑胶制品进行相应的试验，检测其强度和硬度等力学性能指标。
4. 耐热性检验：将塑胶制品置于高温环境下，观察是否发生变形、熔化等现象，或使用热变形温度试验仪进行检测。
5. 耐磨性检验：使用耐磨性试验机对塑胶制品进行摩擦试验，或使用耐磨性杯法进行试验，检验其耐磨性能。
制造镜头你一定要了解塑胶镜片This manuscript was revised by the office on December 10, 2020.制造镜头，你一定要了解塑胶镜片第一章：简介1-1塑料镜片的优缺点制品的产量高、价格低，又可实现轻薄短小的产品需求，但以往被认为精度不高，无法取代传统的金属或玻璃等。
但近年来由于塑料材料的研发及射出成形技术的精进，已经大大的改变了这个市场。
在光学组件的领域中，塑料镜片早已进入了高精度的时代，从早期抛弃式的相机镜片，到现在需要高精度的读取头物镜，塑料镜片充分发挥塑料产品的特色，也超越了塑料产品的瓶颈。
在光电产业蓬勃发展的今天，本文将带领各位进入塑料镜片射出成形的技术领域，了解镜片的开发流程和相关技术。
塑料制品生产速度快，适合大量及自动化的生产，所以容易降低价格﹔塑性良好因此耐冲击﹔因为塑料比重低，因此重量相对的较轻，可以让整个系统重量降低﹔而且成品形状自由度高，可以将系统的机构组件与光学组件合并，减少零件数量，并简化系统组装程序﹔利用这样的优点，我们可以设计特殊架构的光学组件。
有优点就有缺点，塑料的缺点有：温度特性差：和玻璃相较，塑料容易受环境影响光学特性。
因为一旦耐热温度低，热膨胀系数大，光学组件就会变形而影响光学特性。
精度较玻璃低：塑料由于材料特性的关系，因此不均匀性较高，容易产生收缩变形，导致精度不容易控制。
抗刮力差：塑料的机械强度较低，材质的硬度不像玻璃坚硬，因此抗刮力差。
与光学玻璃相较，材料种类较少：由于光学玻璃发展已有很长一段时间，所以塑料镜片和其相较之下，材料种类较少，而且折射率较低，大约在1.5到1.6之间，分布较狭窄。
有双折射现象：造成光学性能降低。
要有一定的产量才符合经济效益：塑料射出成形的模具价格十分昂贵，一个模具开下去，可能需要几十万或百万的费用，所以如果没有达到一定的产量规模，便不符合经济效益。
大小受限制：塑料镜片射出成形在∮100mm以上的精度不足，会有成形上的问题，也可以说尺寸愈大，精度愈难控制。

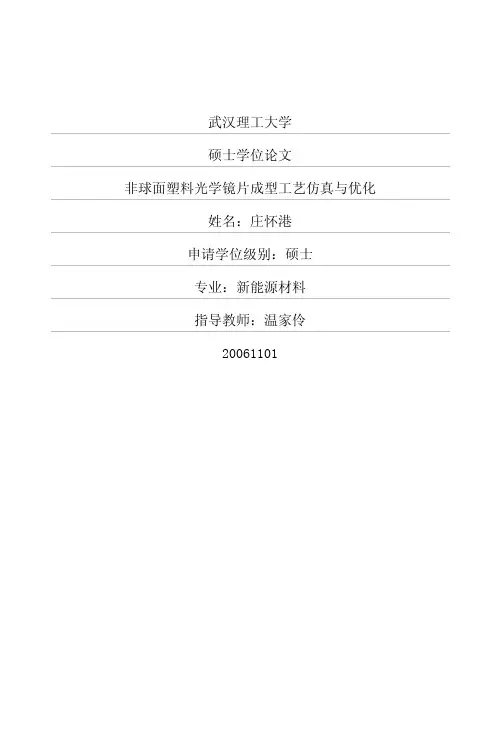

武汉理工大学硕士学位论文非球面塑料光学镜片成型工艺仿真与优化姓名：庄怀港申请学位级别：硕士专业：新能源材料指导教师：温家伶20061101Ｑ为冷却液的体积流量；Ｄ为冷却孔的直径；ｖ为冷却液的运动粘度；４为冷却介质热扩散率；ｋ。
为热传导率。
２．４Ｍｏｌｄｆｌｏｗ软件介绍Ｉ冽【２５１Ｉ卅唧【嚣ｌ【挣ｌ嗍Ｍｏｌｄｆｌｏｗ软件为一套专业从事塑料计算机辅助工程分析（ＣＡＥ）的软件。
自从１９７８年澳大利亚Ｍｏｌｄｆｌｏｗ公司发行了世界上第一套流动分析软件以来，几十年来不断的技术改革和创新一直主导着ＣＡＥ软件市场。
Ｍｏｌｄｆｉｏｗ以市场占有率８７％及连续五年１７％的增长率成为全球主流分析软件。
公司现有遍布全球６０多个国家超过８０００家用户，在世界各地都有Ｍｏｌｄｆｌｏｗ的研发单位和分公司。
ＭｏｌｄｆｌｏＷ拥有自己的材料检验工厂，为分析软件提供多达８０００余种材料选择，极大提高了分析准确度。
Ｍｏｌｄｆｌｏｗ软件可以模拟整个注塑过程，以及这一过程对注塑成形产品的影响。
Ｍｏｌｄｆｌｏｗ技术中融合了一整套设计原理，可以评价、优化组合整个过程，也可以对塑料产品的设计、生产和质量进行优化。
Ｍｏｌｄｆｌｏｗ软件的出现，解决了注塑行业面临的很多问题，近几年，Ｍｏｌｄｆｌｏｗ软件在汽车、家电、电子通讯、化工以及日用品等领域都得到了广泛的应用。
Ｍｏｌｄｆｌｏｗ主要有三大系列产品，见图２—２，即ＭＰＡ（ＭｏｌｄｆｌｏｗＰｌａｓｔｉｃＡｄｖｉｓｅｒｓ）、ＭＰＩ（ＭｏｌｄｆｌｏｗＰｌａｓｔｉｃＩｎｓｉｇｈｔ）和ＭＭＳ（ＭｏｌｄｆｌｏｗＭａｎｕｆａｃｔｕｒｉｎｇＳｏｌｕｔｉｏｎｓ）。
图２－２Ｍｏｌｄｆｌｏｗ三大系列产品Ｍｏｌｄｆｌｏｗ作为成功的注塑产品仿真及分析软件，采用的基本思想也是工程领域中最为常用的有限元分析方法。
在Ｍｏｌｄｆｌｏｗ／ＭＰＩ中，有三种有限元方案可供选择，１．ＭＰＩ／ＦＵＳＩＯＮ（双层面网格模型），主要适用分析形状复杂之薄壳类塑胶零件；２．ＭＰＩ／３Ｄ（３Ｄ实体模型）适用用于模拟粗厚件产品的塑料流动分析；３．ＭＰＩ／ＭＩＤＰＬＡＮＥ，适用于分析肉厚较均匀之薄壳类塑胶零件。

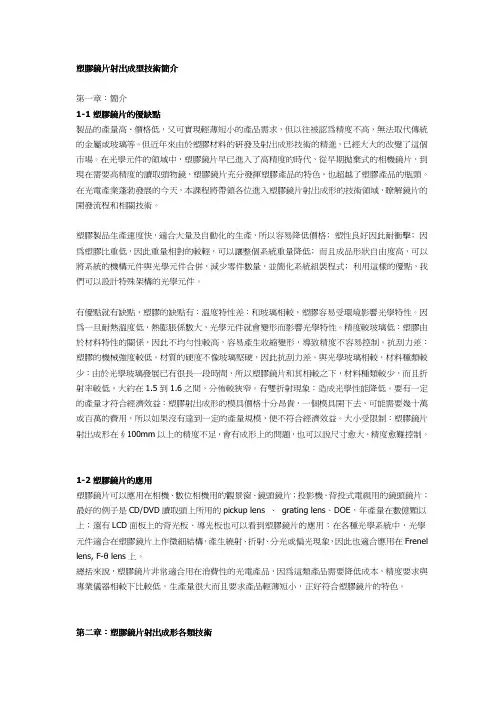

塑膠鏡片射出成型技術簡介第一章：簡介1-1塑膠鏡片的優缺點製品的產量高、價格低，又可實現輕薄短小的產品需求，但以往被認為精度不高，無法取代傳統的金屬或玻璃等。
但近年來由於塑膠材料的研發及射出成形技術的精進，已經大大的改變了這個市場。
在光學元件的領域中，塑膠鏡片早已進入了高精度的時代，從早期拋棄式的相機鏡片，到現在需要高精度的讀取頭物鏡，塑膠鏡片充分發揮塑膠產品的特色，也超越了塑膠產品的瓶頸。
在光電產業蓬勃發展的今天，本課程將帶領各位進入塑膠鏡片射出成形的技術領域，瞭解鏡片的開發流程和相關技術。
塑膠製品生產速度快，適合大量及自動化的生產，所以容易降低價格﹔塑性良好因此耐衝擊﹔因為塑膠比重低，因此重量相對的較輕，可以讓整個系統重量降低﹔而且成品形狀自由度高，可以將系統的機構元件與光學元件合併，減少零件數量，並簡化系統組裝程式﹔利用這樣的優點，我們可以設計特殊架構的光學元件。
有優點就有缺點，塑膠的缺點有：溫度特性差：和玻璃相較，塑膠容易受環境影響光學特性。
因為一旦耐熱溫度低，熱膨脹係數大，光學元件就會變形而影響光學特性。
精度較玻璃低：塑膠由於材料特性的關係，因此不均勻性較高，容易產生收縮變形，導致精度不容易控制。
抗刮力差：塑膠的機械強度較低，材質的硬度不像玻璃堅硬，因此抗刮力差。
與光學玻璃相較，材料種類較少：由於光學玻璃發展已有很長一段時間，所以塑膠鏡片和其相較之下，材料種類較少，而且折射率較低，大約在1.5到1.6之間，分佈較狹窄。
有雙折射現象：造成光學性能降低。
要有一定的產量才符合經濟效益：塑膠射出成形的模具價格十分昂貴，一個模具開下去，可能需要幾十萬或百萬的費用，所以如果沒有達到一定的產量規模，便不符合經濟效益。
大小受限制：塑膠鏡片射出成形在∮100mm以上的精度不足，會有成形上的問題，也可以說尺寸愈大，精度愈難控制。
1-2塑膠鏡片的應用塑膠鏡片可以應用在相機、數位相機用的觀景窗、鏡頭鏡片；投影機、背投式電視用的鏡頭鏡片；最好的例子是CD/DVD讀取頭上所用的pickup lens 、grating lens、DOE，年產量在數億顆以上；還有LCD面板上的背光板、導光板也可以看到塑膠鏡片的應用；在各種光學系統中，光學元件適合在塑膠鏡片上作微細結構，產生繞射、折射、分光或偏光現象，因此也適合應用在Frenel lens, F-θ lens上。

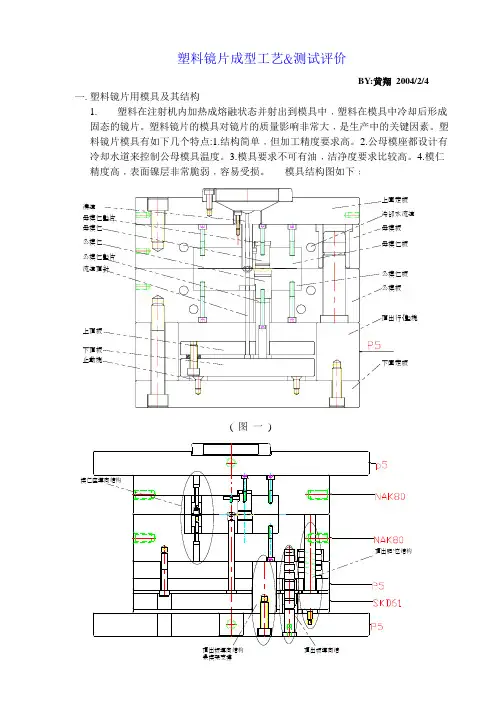

塑料镜片成型工艺&测试评价BY:黄翔2004/2/4一.塑料镜片用模具及其结构1. 塑料在注射机内加热成熔融状态并射出到模具中﹐塑料在模具中冷却后形成固态的镜片。
塑料镜片的模具对镜片的质量影响非常大﹐是生产中的关键因素。
塑料镜片模具有如下几个特点:1.结构简单﹐但加工精度要求高。
2.公母模座都设计有冷却水道来控制公母模具温度。
3.模具要求不可有油﹐洁净度要求比较高。
4.模仁( 图二)3.模仁的制造镜片的镜面为模仁成型﹐模仁镀镍(厚度约0.1mm)﹐在镍层上采用超精密加工车床车削出需要的镜面回转曲面。
新模具一般先制做一套镜面模仁﹐并把该模仁组立入模具后﹐试模并在射出的最佳状态下射出试模镜片﹐并对试模的镜片进行镜片的面精度测量﹐如果误差太大则在成品测量数据的基础上计算出对模仁修正所需要的加工量﹐模仁进行二次超精密加工补正作业﹐以使最终产品精度进入图面范围。
如果一次补正不行则进行二次补正﹐直至图面要求。
当首套模仁确认OK后﹐再对其它穴的模仁进行复制作业﹐复制的模仁再进行实际射出并确认﹐如果不符合图面则进行补正修改直到符合要求为止。
模仁的曲面外形与最终射出完成品的曲面外形不一定完全相同﹐其取决于镜片的结构状况等。
因模仁制造使用了超精密加工车床加工﹐故可以制造出非球面的轴回转曲面塑料镜片﹐这是球面磨镜片所无法达到的。
而非球面镜片对于光学组件改善球差等像差是非常重要的﹐故射出镜片的重要性得到了肯定。
二．塑料镜片射出成型成型过程在很大程度上会影响塑料产品的质量。
OCBU/PIM使用的是日本FANUC 的射出机台﹐公母模都使用水温机进行模具温度控制﹐温度可以控制在-/+1度内。
使用的塑料颗粒在射出前先进行干燥处理﹐确保成型品的质量稳定。
成型条件及设定参数包括以下﹕1.公母模模具温度﹔2.射出料管温度(喷嘴﹐料管1﹐料管2﹐料管3﹐进料口)﹔3.射出及保压参数﹔4.模具动作设定﹔5.顶板动作设定﹔6.计量条件设定其中第1﹐3项对成型镜片影响最大。

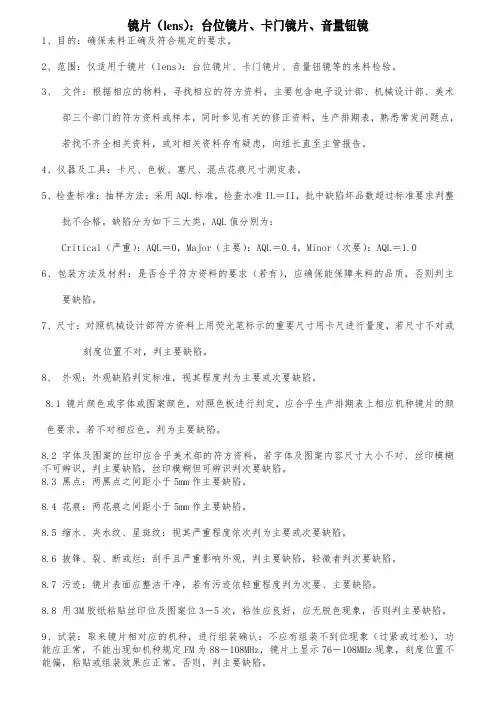

镜片（lens）：台位镜片、卡门镜片、音量钮镜1、目的：确保来料正确及符合规定的要求。
2、范围：仅适用于镜片（lens）：台位镜片、卡门镜片、音量钮镜等的来料检验。
3、文件：根据相应的物料，寻找相应的符方资料，主要包含电子设计部、机械设计部、美术部三个部门的符方资料或样本，同时参见有关的修正资料，生产排期表，熟悉常发问题点，若找不齐全相关资料，或对相关资料存有疑虑，向组长直至主管报告。
4、仪器及工具：卡尺、色板、塞尺、混点花痕尺寸测定表。
5、检查标准：抽样方法：采用AQL标准，检查水准IL＝II，批中缺陷坏品数超过标准要求判整批不合格。
缺陷分为如下三大类，AQL值分别为：Critical（严重）：AQL＝0，Major（主要）：AQL＝0.4，Minor（次要）：AQL＝1.06、包装方法及材料：是否合乎符方资料的要求（若有），应确保能保障来料的品质，否则判主要缺陷。
7、尺寸：对照机械设计部符方资料上用荧光笔标示的重要尺寸用卡尺进行量度，若尺寸不对或刻度位置不对，判主要缺陷。
8、外观：外观缺陷判定标准，视其程度判为主要或次要缺陷。
8.1 镜片颜色或字体或图案颜色，对照色板进行判定，应合乎生产排期表上相应机种镜片的颜色要求，若不对相应色，判为主要缺陷。
8.2 字体及图案的丝印应合乎美术部的符方资料，若字体及图案内容尺寸大小不对、丝印模糊不可辨识，判主要缺陷，丝印模糊但可辨识判次要缺陷。
8.3 黑点：两黑点之间距小于5mm作主要缺陷。
8.4 花痕：两花痕之间距小于5mm作主要缺陷。
8.5 缩水、夹水纹、星斑纹：视其严重程度依次判为主要或次要缺陷。
8.6 披锋、裂、断或烂：刮手且严重影响外观，判主要缺陷，轻微者判次要缺陷。
8.7 污迹：镜片表面应整洁干净，若有污迹依轻重程度判为次要、主要缺陷。
8.8 用3M胶纸粘贴丝印位及图案位3－5次，粘性应良好，应无脱色现象，否则判主要缺陷。
9、试装：取来镜片相对应的机种，进行组装确认：不应有组装不到位现象（过紧或过松），功能应正常，不能出现如机种规定FM为88－108MHz，镜片上显示76－108MHz现象，刻度位置不能偏，粘贴或组装效果应正常。

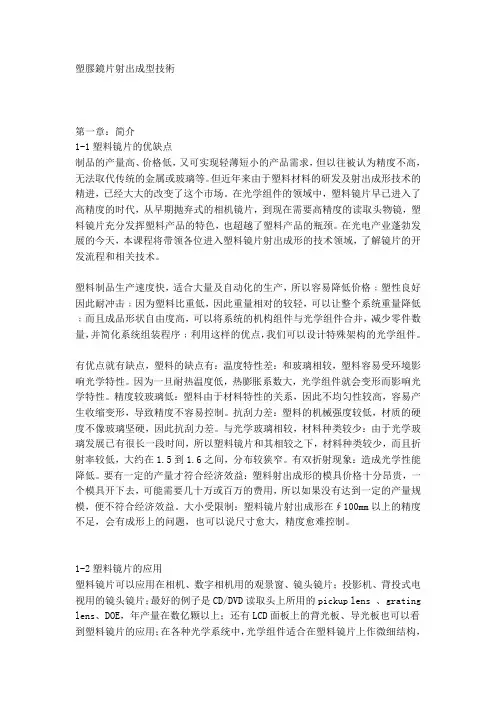

塑膠鏡片射出成型技術第一章：简介1-1塑料镜片的优缺点制品的产量高、价格低，又可实现轻薄短小的产品需求，但以往被认为精度不高，无法取代传统的金属或玻璃等。
但近年来由于塑料材料的研发及射出成形技术的精进，已经大大的改变了这个市场。
在光学组件的领域中，塑料镜片早已进入了高精度的时代，从早期抛弃式的相机镜片，到现在需要高精度的读取头物镜，塑料镜片充分发挥塑料产品的特色，也超越了塑料产品的瓶颈。
在光电产业蓬勃发展的今天，本课程将带领各位进入塑料镜片射出成形的技术领域，了解镜片的开发流程和相关技术。
塑料制品生产速度快，适合大量及自动化的生产，所以容易降低价格﹔塑性良好因此耐冲击﹔因为塑料比重低，因此重量相对的较轻，可以让整个系统重量降低﹔而且成品形状自由度高，可以将系统的机构组件与光学组件合并，减少零件数量，并简化系统组装程序﹔利用这样的优点，我们可以设计特殊架构的光学组件。
有优点就有缺点，塑料的缺点有：温度特性差：和玻璃相较，塑料容易受环境影响光学特性。
因为一旦耐热温度低，热膨胀系数大，光学组件就会变形而影响光学特性。
精度较玻璃低：塑料由于材料特性的关系，因此不均匀性较高，容易产生收缩变形，导致精度不容易控制。
抗刮力差：塑料的机械强度较低，材质的硬度不像玻璃坚硬，因此抗刮力差。
与光学玻璃相较，材料种类较少：由于光学玻璃发展已有很长一段时间，所以塑料镜片和其相较之下，材料种类较少，而且折射率较低，大约在1.5到1.6之间，分布较狭窄。
有双折射现象：造成光学性能降低。
要有一定的产量才符合经济效益：塑料射出成形的模具价格十分昂贵，一个模具开下去，可能需要几十万或百万的费用，所以如果没有达到一定的产量规模，便不符合经济效益。
大小受限制：塑料镜片射出成形在∮100mm以上的精度不足，会有成形上的问题，也可以说尺寸愈大，精度愈难控制。
1-2塑料镜片的应用塑料镜片可以应用在相机、数字相机用的观景窗、镜头镜片；投影机、背投式电视用的镜头镜片；最好的例子是CD/DVD读取头上所用的pickup lens 、 grating lens、DOE，年产量在数亿颗以上；还有LCD面板上的背光板、导光板也可以看到塑料镜片的应用；在各种光学系统中，光学组件适合在塑料镜片上作微细结构，产生绕射、折射、分光或偏光现象，因此也适合应用在Frenel lens, F-θ lens 上。
镜片检验与试验作业指导书镜片检验与试验作业指导书1、目的：规范、掌握镜片的检验标准和检验方法2、适用范围：所使用的镜片的检验3、检验仪器：菲林尺、游标卡尺、塞规、色卡、3M胶纸、酒精（97度）。
4 相关定义4.1 基本定义：4.1.1 检验区域定义A区：指显示屏所对应的视窗主域；B区：指丝印有LOGO的距离在30MM以内的视觉区域；C区：指除上面两个区的其它区域。
4.1.2 IML工艺镜片指生产时将需要的图档丝印至PET透明镜片（厚度0.125mm）背面，然后将此镜片进行注塑成型，最大的区别在于可以设计不同的型状及弧度的产品，而且对丝印图档起到保护作用；4.1.3 哑克力镜片指采用哑克力板材/哑克力胶料，采用切割工艺或注塑成型，然后进行丝印、电镀的镜片。
4.1.4 ΔE (Delta-E)在均匀颜色感觉空间中，人眼感觉色差的测试单位。
当ΔE 为1.0时，人眼就可以感觉到色彩的变化了。
这种测试方法用于当用户指定或接受某种颜色时，产商用以保证色彩一致性的量度。
4.2 不良缺陷定义4.2.1 白点：在注塑时粘附于材料里面的白色杂物。
4.2.2 黑点: 在注塑时粘附于材料里面的白色杂物。
4.2.3 断裂: 局部材料分离本体。
4.2.4 开裂: 制件本体可见的裂纹。
4.2.5 变形：因加工设备调校不当（烘烤、挤压）材料因內应力而造成的产品平面形变。
4.2.6 异色点：在产品表面出現颜色异于周围颜色的点。
4.2.7 麻点：丝印表面上有附著的细小颗粒。
4.2.8 积油：丝印表面出现局部的油漆堆积现象。
4.2.9 锯齿：丝印件出现呈锯齿状的波浪形条纹。
4.2.10 鱼眼：由于溶剂挥发速度不均匀或塑胶成型时表面出现凹痕或小坑。
4.2.11 飞油：超出了规定的丝印区域。
4.2.12 透光：产品表面出现线印脱落的现象，造成镜片透光。
4.2.13 色差：产品表面顏色与标准样品颜色有差异。
4.2.14 硬划伤：由于硬物磨擦而造成产品表面有明显深度的划痕（用指甲刮有明显感觉）。
塑料镜片注塑技术要求概述及解释说明1. 引言1.1 概述本文旨在对塑料镜片注塑技术的要求进行概述和解释说明。
随着塑料材料在各个领域的应用越来越广泛，塑料镜片注塑技术作为一种重要的制造工艺，对于保证产品质量和降低生产成本起着至关重要的作用。
1.2 文章结构本文分为五个主要部分：引言、塑料镜片注塑技术要求概述、塑料镜片注塑技术要求解释说明、实际应用与案例分析以及结论与展望。
每个部分都有进一步细分的内容，以便全面探讨该主题。
1.3 目的本文旨在全面介绍和解释塑料镜片注塑技术的要求，并通过实际案例分析探讨其在眼镜制造中的应用。
文章还将展望未来发展方向，为相关行业提供参考和指导。
以上是“1. 引言”部分的详细内容，希望能够满足您的需求。
如果有任何问题或需要进一步协助，请随时告诉我。
2. 塑料镜片注塑技术要求概述：2.1 注塑技术的定义：注塑技术是一种常用的加工方法，通过将熔化的塑料材料注入到模具中，经过冷却固化后形成所需产品的加工过程。
该技术广泛应用于塑料制品的生产中。
2.2 塑料镜片注塑技术的重要性：塑料镜片注塑技术在眼镜制造行业中扮演着重要角色。
由于它可以实现高效、精准以及大规模生产，因此广受制造商青睐。
此外，注塑技术可以提供各种不同形状和尺寸的镜片，以适应不同款式和风格的眼镜设计。
2.3 注塑工艺参数的影响因素：在进行塑料镜片注塑时，有以下几个关键因素会对注塑工艺参数产生影响：- 温度控制：控制好熔融温度和模具温度是确保产品质量稳定性和一致性的关键。
- 压力控制：合理控制注射压力能够确保充型完整且无瑕疵。
- 保压时间：精确的保压时间能够使塑料材料充分填充模具腔体，防止产生缺陷。
- 冷却时间：适当的冷却时间可以确保产品完全凝固，以便顺利取出模具。
- 塑料材料选择：根据实际需要选择合适的塑料材料，并进行预处理以提高加工性能和产品质量。
通过合理控制以上影响因素，可以在注塑过程中获得高品质的塑料镜片产品。
这些技术要求不仅适用于眼镜制造业，也可以应用于其他领域的塑料注塑加工过程中。
塑料光学镜片介绍万良伟一塑料光学简介塑料光学是一门新兴行业，它开始于20世纪50~60年代，最初时主要产品仅限于放大器、玩具、太阳镜、电话拨盘、信号灯等低功能、低质量要求的产品；自70年代开始导入照相系统,80年代以后凭借其低成本、高效率的生产模式向玻璃光学技术发起挑战，并藉此实现了自身的蓬勃发展，特别是目前发展到用金刚石车削实现镜面高精度非球面化，为塑料光学提供了更为广阔的市场，更充分体现了塑料光学的不可替代性，现广泛应用于检测仪器、照相机、激光扫描、光盘读写器、光通讯、手机摄像头等不同行业。
二塑料光学镜片原料光学塑料原料是一种可以和光学镜片相媲美的、具有光学多功能的聚合物透明材料，分为热固性和热塑性两种；常用的塑料光学镜片原料主要为热塑性原料，以聚甲基丙烯酸甲脂(PMMA)、聚碳酸脂(PC)、聚苯乙烯(PS) 以及ZEONEX 和COC等为代表，由于热塑性光学塑料原料加热熔化冷却后又固化的特性，易于模塑成各种形状复杂的光学透镜，为塑料光学镜片加工提供了便利的条件；塑料光学镜片射出成型正是利用了热塑性光学塑料原料的这一特性，在特定温度条件下(300℃以内)使塑料原料熔化成流动状态，再用一定的压力和速度将熔融塑料挤压到预制的模具内冷却固化成型，由于模具完全根据镜片要求进行设计制造(特别是非球面加工)，使塑料光学镜片具备一次加工成品镜片的优越性，从而使塑料光学镜片可以实现非球面甚至双非球面的大批量生产。
由于光学塑料原料的这些特性因素，使光学塑料镜片与光学玻璃镜片相比有如下特点：2.1 优点：2.1.1.塑料镜片可设计成各种形状复杂的球面、非球面镜片以及框架镜片一体化；2.1.2.容易实现一次加工成品镜片，生产周期短，可以实现大批量生产，因此大大提高生产效率、降低生产成本。
2.1.3.塑料镜片比重小，大幅度减轻产品重量，便于携带；2.1.4.塑料镜片抗冲击性较好，不易破碎；2.1.5.由于可以实现非球面化、甚至双非球面化，相对可以减少镜片数量，减小焦距，增大摄像范围，消除像差…所有这些为摄像头的极小化提供了必备条件。
塑料镜片成型工艺&测试评价
BY:黄翔2004/2/4
一.塑料镜片用模具及其结构
1. 塑料在注射机内加热成熔融状态并射出到模具中﹐塑料在模具中冷却后形成
固态的镜片。
塑料镜片的模具对镜片的质量影响非常大﹐是生产中的关键因素。
塑料镜片模具有如下几个特点:1.结构简单﹐但加工精度要求高。
2.公母模座都设计有冷却水道来控制公母模具温度。
3.模具要求不可有油﹐洁净度要求比较高。
4.模仁
( 图二)
3.模仁的制造
镜片的镜面为模仁成型﹐模仁镀镍(厚度约0.1mm)﹐在镍层上采用超精密加工车床车削出需要的镜面回转曲面。
新模具一般先制做一套镜面模仁﹐并把该模仁组立入模具后﹐试模并在射出的最佳状态下射出试模镜片﹐并对试模的镜片进行镜片的面精度测量﹐如果误差太大则在成品测量数据的基础上计算出对模仁修正所需要的加工量﹐模仁进行二次超精密加工补正作业﹐以使最终产品精度进入图面范围。
如果一次补正不行则进行二次补正﹐直至图面要求。
当首套模仁确认OK后﹐再对其它穴的模仁进行复制作业﹐复制的模仁再进行实际射出并确认﹐如果不符合图面则进行补正修改直到符合要求为止。
模仁的曲面外形与最终射出完成品的曲面外形不一定完全相同﹐其取决于镜片的结构状况等。
因模仁制造使用了超精密加工车床加工﹐故可以制造出非球面的轴回转曲面塑料镜片﹐这是球面磨镜片所无法达到的。
而非球面镜片对于光学组件改善球差等像差是非常重要的﹐故射出镜片的重要性得到了肯定。
二．塑料镜片射出成型
成型过程在很大程度上会影响塑料产品的质量。
OCBU/PIM使用的是日本FANUC 的射出机台﹐公母模都使用水温机进行模具温度控制﹐温度可以控制在-/+1度内。
使用的塑料颗粒在射出前先进行干燥处理﹐确保成型品的质量稳定。
成型条件及设定参数包括以下﹕1.公母模模具温度﹔2.射出料管温度(喷嘴﹐料管1﹐料管2﹐料管3﹐进料口)﹔3.射出及保压参数﹔4.模具动作设定﹔5.顶板动作设定﹔6.计量条件设定
其中第1﹐3项对成型镜片影响最大。
射出的整个循环如下﹕1.合模﹐2.射出﹐3.保压﹐4.计量﹐5.开模﹐6.推顶中
射出及保压参数中﹕射出段数一般4~5段﹐各段表示射出的塑料充填到模具的料头﹐料杆﹐进料口﹐镜片主体各部位时的塑料料流速﹑压力及活塞活动距离等数值。
当设定的切换条件(位置或压力)达到设定值的时候﹐进入保压状态。
保压也可分多段保压﹐每段保压有相应的压力设定及保压时间。
常用的2~~3段保压﹐后段的保压比前段的压力下降。
射出稳定后﹐机器手把射出的镜片从模具中夹出﹐并用离子风扇吹至室温。
射出的镜片温度降低为室温后放在相应治具上﹐用表面轮廓仪测量面形精度(抽检)﹐如果发现与图面要求有差异﹐修改射出条件待射出稳定后再进行成品测量。
一般情况下射
出可以改善的精度范围在1μm以内。
现在PIM所使用到的塑料材料有﹕1.PMMA(00134-000 日本三菱)﹔
2.PC(00134-100 日本帝人化成)﹔
3.PS(00134-200) ﹔
4.ZEONEX (00134-300) ﹔
5.PMMA(00134-001日本旭化成)。
在成型过程中既需要注意测量镜片的面形精度也需要注意测量镜片的机械尺寸
﹐因每次模仁的修正皆要拆卸模仁﹐每次组装模仁后都需要从新调整镜片的中心肉厚和R1/R2面高度﹐以达到图面要求。
因模具上无法确定产品的中心肉厚等﹐故试模的时候就需要通过射出的镜片数据来反馈调整模具上中心肉厚及R1/R2高的数值。
在成型过程中有一些客观的因素会导致产品的不良﹐常见的有黑白点﹑白雾﹑
刮伤线﹑流痕﹑红线等等﹐部分与模具有关﹐部分与射出条件有关﹐具体原因需要具体分析。
三.塑料镜片的镀膜
塑料镜片镀膜为真空冷镀﹐通过镀膜材料汽化及离子化后打击在镜片表面以形成非常薄的薄膜。
PIM现在可以在塑料镜片上镀的膜有:全反射铝膜﹑半反射膜﹑增透膜。
其中PIM现在所镀的半反射膜﹑增透膜都为多层膜﹐每面5~~7层。
因PMMA塑料不耐高温﹐故镀膜时温度必须控制的比较低(45度以内)﹐否则容易在镜片表面形成裂纹状的膜。
PC耐候性较好﹐可以承受的温度较高一些。
塑料镀膜较玻璃镀膜设备多个低温度冷冻机﹐用于降低镀膜室温度和抽取水分和氮气的功能。
塑料镜片镀膜后有几项评价项目﹕1.透过率﹔2.外观(膜欠﹑膜不﹑烧蚀﹑白点﹑其它外观不良)﹔3.膜强度﹔4.环境测试等。
PIM塑料镜片镀增透膜后﹐420~680纳米波长的透过率大于95%。
因直接测试镜片误差较大﹐故每炉镀膜时放置一片玻璃测试片作为对当炉镜片镀膜质量好坏的评价。
镀膜过程对所镀膜的透过率影响很大﹐首先膜层厚度监控失灵所镀产品透过率将严重降低﹐其次镀膜过程中氧气压如果发生异常﹐所镀产品颜色无异常﹐但透过率也会大幅度降低。
半反射膜一般没有具体的透过率要求﹐以实际肉眼颜色来做判定﹐建立颜色限度样品来做规范。
全反射膜理论透过率为零﹐一般以目视检查透过率状况﹐以肉眼观察不到透过可见光为准。
机台的运行状况对产品质量也有很大影响。
膜强度以TAPE胶剥落测试为基本方法﹐PIM所镀的三种膜都应该能达到抗2次TAPE测试﹐并无任何膜的脱落和变异。
也可以用酒精擦拭或热盐水浸泡来检查膜的强度﹐但这些检查都只能作为参考。
影响镀膜产品外观的因子比较多,如镀膜环境﹐机台内部洁净程度﹐镜片受潮状况﹐治具状况﹐人员作业状况等等这些都在很大程度上影响镜片外观质量。
四.塑料镜片的测试评价方法
1.表面轮廓仪测试非球面﹐及球面精度。
表面轮廓仪可以测量非球面的回转曲线﹐并
与图面设计曲线做出对比﹐两条曲线对比的差异值即为RT值(PV值)。
一般图面都会对RT值做出要求﹐一般在0.5~1.5μm范围内。
一般图面上非球面曲线的中心R 值都会给出一个公差范围﹐在此公差范围内选择不同的R值﹐所测的RT值也有所不同﹐在公差范围内选择R值以使测得的RT值最小为所谓的优化动作。
Ra值表示整条测试曲线的粗糙程度﹐一般要求在0.3~0.1μm左右。
PIM的表面轮廓仪测量精度为0.0001μm。
对于镜头镜片每个面测量两次﹐与进料方向平行的为X轴﹐与进料方向垂直的为Y轴﹐只有在X与Y方向同时到达图面要求的时候﹐才说明镜片
符合要求。
对于方形的目视镜镜片﹐只测量一个轴方向即与进料点平行的方向(因目视镜镜片要求较低﹐故测试要求也没那么高)。
表面轮廓仪测量出来的数据打印出来数据图形﹐X轴即Y=0的红线表示理想的非球面曲线﹐绿色曲线为镜片非球面曲线经过分析过的数据线。
当绿线为”W”或”M”状况的时候﹐基本上在成型上是不可能再有所改善精度了。
当绿线为”n”或”u”型时﹐还有在成型上改善精度的可能。
表面轮廓仪器也可在一定程度上用于对球面进行分析。
2.干涉仪测量镜片球面亚斯﹐球面半径等。
干涉仪可用于测量塑镜片的亚斯等﹐多数
时候塑料镜片的亚斯数据会低于图面要求﹐以实配为准进行确认。
干涉仪也可测量镜片的球面半径﹐但准确度并不很高。
3.镜片机械尺寸的测量﹐镜片机械尺寸同样为镜片的重要性能参数。
其中中心肉厚﹐
R1/R2面高度﹐边厚﹐目镜镜片的导孔内经及其垂直度等等都非常重要﹐如果不能达到图面要求亦可造成解析不良或后焦不良等。
机械尺寸可通过卡尺﹐厚薄规﹐工具显微镜﹐塞规﹐高度规等进行测量。
边厚误差应在0.005mm范围内﹐中心肉厚R1/R2面高度一般在图面上都有做要求﹐一般公差多为正负0.03mm。
4.投解机(传统﹑数码)﹕投解机为镜片组立成镜头后﹐通过镜头的投解状况来确认塑
料镜片的质量的。
PIM现在具有数码投解机及传统投解机各一台。
在生产过程中对镜片投解用于确定镜片生产的稳定性﹐但目镜镜片确无法使用此种方法进行确认。
5.偏振光片﹕可用偏振光片对镜片的应力状况进行分析﹐找出应力集中的地方并加
以改善。
也可通过应力的分析来做出一些对策。
一般情况下PC材料镜片的应力会比较集中。
