加油站油气回收系统工程设计施工验收规定详细版

加油站油气回收系统工程设计施工验收规定1. 前言为了推动环保事业的发展，加强对加油站油气回收系统工程的管理和监督，制定本规定。

2. 设计2.1 设计要求（1）加油站油气回收系统工程的设计要符合国家相关法律法规、行业标准以及环保政策，确保系统运行的安全性、可靠性和高效性；（2）加油站油气回收系统设计必须通过验收才能开始施工；（3）设计单位应向施工单位提供完整的设计文件及技术要求；（4）设备设计要满足国家相关标准要求，并与规划建设部门协商，最大程度降低影响周边环境的因素。

2.2 设计文件（1）标准化图纸和文本文件，包括设备布置图、管道图、技术要求等；（2）设计方案，包括系统可行性、设备结构、系统运行原理、各种技术参数等；（3）设备选型说明文件，包括设备名称、型号、规格、产地、特性、质量标准等。

2.3 设计验收（1）设计人员应对设计文件进行全面、细致的审查，以确保设计符合国家相关法律法规、行业标准和环保政策，保证设备性能满足技术要求，防止施工和后期使用中的问题；（2）设计验收应在环保部门的监督下进行。

3. 施工3.1 施工要求（1）加油站油气回收系统的施工必须符合相关规定和标准，保障施工质量和工程安全；（2）施工单位必须经过环保部门核准才可进入现场施工；（3）施工过程必须遵守相关环保规定，确保环境污染控制、安全生产和职工安全；（4）施工单位必须按照设计图纸要求进行施工操作，确保设备安装位置、管道布置、设备接口、材料选用等均符合设计文件要求；（5）施工单位必须按照设计文件要求进行设备焊接、连接、固定和验证，确保设备正常运行。

3.2 现场监督（1）环保部门随时可在施工现场进行监督，并进场验收，确保施工质量和安全；（2）环保部门要加强与施工单位的联系，指导施工单位按照环保规定施工，对违规行为及时进行制止，避免环境污染、事故等发生。

4. 验收4.1 验收准备（1）施工完成后，施工单位应通知环保部门进行验收；（2）环保部门根据设计文件、施工验收记录、环保监管要求等内容进行现场验收，对技术性能、环保性能、安全性能进行全面检查，并进行测试和试运行，确保设备正常、运行稳定。

加油站油气回收设计方案为了减少能源消耗和环境污染，加油站油气回收成为了一个重要的设计与实施需求。

本文将详细介绍一个适用于加油站的油气回收设计方案。

设计目标：1. 最大限度地回收和利用加油站产生的废弃油气，减少对环境的污染。

2. 提高加油站的能源利用效率，并降低运营成本。

3. 确保设计方案的安全性和可行性。

设计方案：1. 油气回收系统的安装：在加油站设立油气回收设备，包括油气回收罐、回收管道和过滤器等。

这些设备将用于回收加油站中流失的废弃油气。

2. 油气回收系统的连通：通过管道将加油站的油气回收设备与油罐和加油枪连接起来。

这样，在加油过程中，废弃的油气可以直接进入回收系统。

3. 油气回收设备的过滤：在油气回收系统中设置过滤器，以去除油气中的杂质和颗粒物质。

这样可以确保回收的废弃油气的纯度和质量。

4. 油气回收设备的储存和利用：回收的废弃油气将被储存在回收罐中，并可以用于其他用途，比如作为能源供给或者销售给其他机构。

5. 设备监控和安全措施：安装传感器和监测设备来监控油气回收系统的运行状况，并及时发现并处理任何异常情况。

此外，还应采取相关的安全措施，如防火和泄漏防护等。

设计方案的优势：1. 环保：加油站废弃油气的回收利用可以减少对大气和土壤的污染，降低环境风险，保护生态系统的完整性。

2. 节能：通过回收利用废弃油气，可以减少对传统燃料的需求，降低运营成本，提高能源利用效率。

3. 经济效益：回收的废弃油气可以作为一种可再生能源源，用于供给其他机构，从而获得经济回报。

4. 安全性：采取设备监控和安全措施，确保设计方案的安全性和可靠性，防止意外事故的发生。

设计方案的落实与推广：1. 政府支持：政府可以通过制定相关环保法规和政策，鼓励并推动加油站采用油气回收设计方案。

2. 意识宣传：开展加油站废弃油气回收利用的宣传活动，提高公众对油气回收的认识和重视程度。

3. 技术培训：加强对加油站工作人员的培训，提高他们对油气回收系统操作和维护的技能水平。

加油站油气回收系统工程设计施工验收规定一、前言随着环保意识的不断加强，各行业对环保问题的重视程度越来越高。

在加油站领域中，油气回收系统工程的设计施工与验收，也变得越来越紧要。

在这样的背景下，为了加强加油站油气回收系统工程的设计施工及验收质量，订立本规定。

二、设计1. 油气回收系统集成设备的设计油气回收系统集成设备的设计应符合国家强制性标准和法律法规的要求，同时需要考虑加油站实际情况，包括但不限于加油站的大小、汽油调合比、车流量等因素。

2. 油气回收系统管道、阀门的设计油气回收系统管道、阀门的设计应符合国家强制性标准和法律法规的要求，同时需要考虑加油站实际情况，包括但不限于加油站的大小、汽油调合比、车流量等因素。

3. 油气回收系统排气管的设计油气回收系统排气管的设计应符合国家强制性标准和法律法规的要求，需要依据加油站地理环境的特点，设计合适的排气管路。

4. 油气回收系统电气掌控系统的设计油气回收系统电气掌控系统的设计应符合国家强制性标准和法律法规的要求。

需要依据加油站实际情况，设计合理的电气掌控系统，确保其平稳运行。

三、施工1. 施工质量掌控施工质量掌控应严格依照设计图纸施工，施工过程中应检查施工质量、材料、工艺及现场安全等情况，并严格依照标准规范要求完成。

2. 现场施工安全管理现场施工应符合国家强制性标准和法律法规的要求，施工现场应设立专人负责安全管理工作，确保施工现场安全无事故。

3. 现场乾净卫生施工现场应时刻保持乾净、有序，并保证施工现场中肯定禁止乱扔杂物，确保施工现场的环境卫生。

四、验收1. 施工质量验收施工完毕后，对施工质量进行严格验收，必需保证施工质量符合国家强制性标准和法律法规的要求，并且达到设计要求。

2. 安全管理验收在施工过程中，每个施工负责人员应保证现场安全管理情况，并且施工现场肯定不能显现人员死亡、损害等事件。

3. 环境卫生验收施工完毕后，应对施工现场进行环境卫生的验收，必需达到国家强制性标准和法律法规的要求。

实用文档河南省加油站油气回收改造工程技术规范(讨论稿)编制单位：中国石化河南石油分公司编制时间：二〇一四年三月十九日目次1 总则 (2)2 主要规范性引用文件 (2)3 基本控制指标 (2)4 项目设计要点 (3)4.1 卸油油气回收 (3)4.2 加油油气回收 (3)4.3 油罐及管道 (4)5 工程施工要点 (5)5.1 基本要求 (5)5.2 管道施工 (5)5.3 加油机改造 (6)5.4 土建和电气工程 (6)6 检验与验收要点 (6)6.1 施工过程检验 (6)6.2 竣工验收 (7)6.3 环保验收 (8)1 总则1.1 为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》,治理加油站油气排放污染，改善大气质量，保护人民身心健康，特制定本规范。

1.2 本规范适用于河南省加油站油气回收改造，为纲要性标准。

1.3 本规范涉及的设计、施工等承包商应具备石油化工工程设计、施工资质和工业管道（GC2）设计、施工资质。

2 主要规范性引用文件2.1 《汽车加油加气站设计与施工规范》GB50156－20122.2 《加油站大气污染物排放标准》GB20952－20072.3 《油气回收系统工程技术导则》Q/SH0117.1—20072.4 《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH3501-20112.5 《石油化工施工安全技术规程》SH3505-19993 基本控制指标3.1 汽油油气回收管线液阻每年检测1次且确保合格，检测方法见《加油站大气污染物排放标准》附录A。

3.2 汽油油气回收系统密闭性压力每年检测1次且确保合格，检测方法见《加油站大气污染物排放标准》附录B。

3.3 各种汽油加油油气回收系统的气液比在 1.0～1.2范围内,检测方法见《加油站大气污染物排放标准》附录C。

3.4 汽油通气管管口呼吸阀（P/V阀）工作正压2kPa～3kPa，工作负压1.5kPa～2kPa。

加油站油气回收系统工程设计施工验收规定1. 前言近年来，随着人们关注环保问题的日益增多，各种绿色技术被广泛应用于各个领域。

加油站油气回收系统是一种环保设施，通过回收车辆加油时产生的油气，再进行处理，达到节能减排的目的。

本文旨在规定加油站油气回收系统工程施工验收的相关规定，以确保加油站油气回收系统的有效使用。

2. 设计2.1 设计原则加油站油气回收系统工程的建设必须按照国家有关规定和标准，具备以下设计原则：•安全可靠：必须保证油气回收系统的安全，确保系统运行的稳定性和可靠性。

•高效节能：加油站油气回收系统必须在回收油气的同时，达到高效节能的目的。

•环保节能：采用绿色化技术，减少对环境的污染，保护生态环境健康。

2.2 设计要求加油站油气回收系统工程的设计应满足以下要求：•设计应符合当地环保规定和标准，如《加油站排放标准》等。

•设计应根据实际情况选用合适的回收技术和设备，保证回收效率高、成本低、使用安全。

•设计应能够根据加油站的不同类型进行差异化设计，满足不同类型加油站的需求。

•设计应与加油站的其它设施（如泵房、储油罐、加油机等）协调配合。

3. 施工3.1 施工原则加油站油气回收系统工程施工须遵循如下原则：•安全第一：施工过程中必须保证工人的人身安全，杜绝任何可能造成人身伤害和环境污染的事故。

•系统设备质量保证：施工中应严格按照设计要求，选用符合相关标准的设备材料，确保设备质量和运行稳定性。

•施工质量要求：施工应按照具体设计和相关规范要求进行，保证工程的质量和使用寿命。

•环保节能：施工过程中应严格控制污染，保护环境。

3.2 施工程序加油站油气回收系统工程的施工程序如下：•前期准备：制定施工方案，进行必要的现场勘查，确定施工区域，准备所需工具、材料等。

•土建工程：按照设计要求和相关规范要求进行土建工程，包括基础、地面、管道等。

•安装设备：根据设计图纸，安装油气回收设备和管道连接。

安装完成后，进行检查、调试和试运行。

加油站油气回收系统工程设计施工验收规定撰写人：___________部门：___________加油站油气回收系统工程设计施工验收规定1总则1.1 编制原则为保证加油站油气回收工程项目统一标准、规范施工、安全可靠，便于监督、验收、结算，特制定本规定。

1.2 实施范围本规定适用于中国石化吉林石油分公司所属加油站油气回收工程的实施。

1.3 编制依据1）《油气回收系统工程技术导则加油站篇》（送审稿）2）《汽车加油加气站设计与施工规范》（GB50156---xx）3）《加油站大气污染物排放标准》（GB20952---xx）4）《现场设备、工业管道焊接工程施工验收规范》（GB50236---98）5）《石油化工有毒介质管道工程施工及验收规范》（SH3501---xx）1.4 项目说明加油站油气回收项目是独立工程项目，需要单独设计、单独结算、单独进行验收。

第 2 页共 2 页2油气回收系统设计2.1 设计单位加油站油气回收系统工程设计由具有压力管道（GC2）和石油化工工程设计资质的单位承担。

2.2 设计压力加油站油品管道设计压力为0.6MPa；气体管道设计压力为0.13Mpa；机械呼吸阀工作压力范围：正压（2000－3000 Pa）负压（1500－2000 Pa）；汽油加油枪的气液比设定在1.05－1.1范围内；加油枪软管拉断阀，分离压力为400－600N。

2.3 管道规格卸油汽油回收管道公称直径为DN80；卸油通气管道公称直径DN50；加油油气回收管道支管公称直径为DN40，主管道公称直径为DN100；油气处理装置的管道公称直径为DN50;加油检测接口公称直径为DN25；油气排放检测管道公称直径为DN25。

2.4 管道敷设油气回收系统的管道埋地部分均采用直埋，埋地深度为-500mm，管道周围回填200mm细沙，其余用素土回填夯实。

管线采用大小头连接时，立管连接可采用同心大小头，水平管连接应采用管底取齐的偏心大小头。

汽车加油加气站设计与施工规范GB50156-2002(条文说明)1 总则1.0.1 汽车加油加气站属危险性设施，又主要建在人员稠密地区，所以必须做到安全可靠。

技术先进是安全的有效保证，在保证安全的前提下也要兼顾经济效益。

本条提山的各项要求是对设计提出的原则要求，设计单位和具体设计人员在设计汽车加油加气站时，还应严格执行本规范的具体规定，采取各种有效措施，达到条文中提出的要求。

1.0.2 考虑到在已建加油站内增加加气站的可能性，故本规范适用范围除包括新建外还包括加油加气站的扩建和改建工程及加油站和加气站合建的工程设计。

1.0.3 加油加气站设计涉及的专业较多，接触的面也广，本规范只能规定加油加气站特有的问题。

对于其它专业性较强、且已有国家或行业标难规范作出规定的问题，本规范不便再做规定，以免产生矛盾，造成混乱。

本规范明确规定者，按本规范执行;本规范未做规定者执行国家现行有关强制性标准的规定。

3 一般规定3.0.1 压缩天然气加气站(加气母站)所用天然气现在基本上是采用管道供气方式，利用市区已建供气管网时，由于压缩天然气加气站用气量较大，且是间断用气，所以要求设站或引气时不要影响管网其它用户正常使用。

3.0.2 本规范允许汽车加油站和汽车加气(LPG、CNG)站合建。

这样做有利于节省城市用地、有利于经营管理，也有利于燃气汽车的发展。

只要采取适当的安全措施，加油站和加气站合建是可以做到安全可靠的。

国外燃气汽车发展比较快的国家普遍采用加油站利加气站合建方式。

从对国内外LPG加气站和CNG加气站的考察来看，LPG加气站与CNG加气站联合建站的需求很少，所以本规范没有制定LPG加气站与CNG加气站联合建站的规定。

3.0.3 加油站内油罐容积一般是依其业务量确定。

油罐容积越大，其危险性也越大，对周围建、构筑物的影响程度也越高。

为区别对待不同油罐容积的加油站，本条按油罐总容积大小，将加油站划分为二个等级。

与1992年版《小型石油库及汽车加油站设计规范》相比，本规范增加了各级加油站的油罐总容积，这是根据形势发展和实际需要所做的调整。

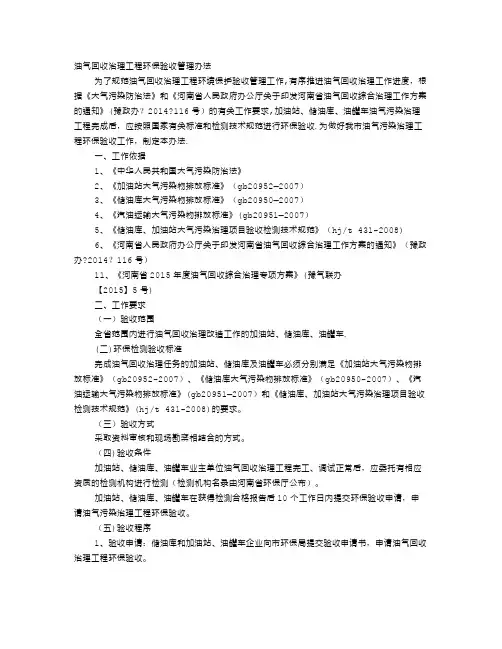

油气回收治理工程环保验收管理办法为了规范油气回收治理工程环境保护验收管理工作,有序推进油气回收治理工作进度，根据《大气污染防治法》和《河南省人民政府办公厅关于印发河南省油气回收综合治理工作方案的通知》(豫政办？2014?116号）的有关工作要求,加油站、储油库、油罐车油气污染治理工程完成后，应按照国家有关标准和检测技术规范进行环保验收.为做好我市油气污染治理工程环保验收工作，制定本办法.一、工作依据1、《中华人民共和国大气污染防治法》2、《加油站大气污染物排放标准》（gb20952—2007）3、《储油库大气污染物排放标准》（gb20950—2007）4、《汽油运输大气污染物排放标准》(gb20951—2007）5、《储油库、加油站大气污染治理项目验收检测技术规范》（hj/t 431-2008)6、《河南省人民政府办公厅关于印发河南省油气回收综合治理工作方案的通知》（豫政办?2014？116号）11、《河南省2015年度油气回收综合治理专项方案》(豫气联办【2015】5号)二、工作要求（一）验收范围全省范围内进行油气回收治理改造工作的加油站、储油库、油罐车.(二)环保检测验收标准完成油气回收治理任务的加油站、储油库及油罐车必须分别满足《加油站大气污染物排放标准》（gb20952-2007）、《储油库大气污染物排放标准》（gb20950-2007）、《汽油运输大气污染物排放标准》(gb20951—2007）和《储油库、加油站大气污染治理项目验收检测技术规范》(hj/t 431-2008)的要求。

（三）验收方式采取资料审核和现场勘察相结合的方式。

（四)验收条件加油站、储油库、油罐车业主单位油气回收治理工程完工、调试正常后，应委托有相应资质的检测机构进行检测（检测机构名录由河南省环保厅公布）。

加油站、储油库、油罐车在获得检测合格报告后10个工作日内提交环保验收申请，申请油气污染治理工程环保验收。

（五)验收程序1、验收申请：储油库和加油站、油罐车企业向市环保局提交验收申请书，申请油气回收治理工程环保验收。

加油站油气回收专项施工方案（正式版）编制：___________________审核：___________________日期：___________________加油站油气回收专项施工方案一、编制说明1、适用范围本《施工方案》适用于中石化河北保定石油分公司加油站油气回收改造工程。

2、编制资料2.1、加油站油气回收系统工程设计施工验收规定2.2、加油站油气回收改造设计施工图纸2. 3、现行国家标准, 施工规范和中国石化本企业的标准。

二、工程概况1、工程名称：中国石化河北保定石油分公司加油站油气回收改造工程2、建设单位：中国石化河北保定石油分公司3、监理单位：河北__XX监理有限公司河北__XX有限公司4、施工单位：______XX公司5、工程概况：本工程主要是对保定地区的32座加油站进行油气回收改造施工。

其中, 包括：安新片区8座：桥南站、旅游路站、老河头站、城西站、南冯站、安州站、保新路站、新区站；涞水片区3座：九站、二站、水北站；曲阳片区4座：建设街站、辛庄站、赵邱站、华盛站；顺平片区2座：六站、燕平站；唐县片区2座：王京站、南环站；蠡县片区1座：陈村站；容城片区1座：五站；易县片区1座：八站；雄县片区1座：诚信站；定兴片区1座：六站；高速服务区8座：京昆高速曲阳服务区北站、京昆高速曲阳服务区南站、保阜高速曲阳服务区北站、保阜高速曲阳服务区南站、保阜高速保定服务区北站、保阜高速保定服务区南站、保阜高速阜平服务区北站、保阜高速阜平服务区南站。

本次油气回收施工改造主要内容有：（1）增设卸油油气回收、加油油气回收系统。

（2）部分加油站涉及改造出油管、卸油管。

（3）对汽油人孔盖厚度不达标的进行人孔盖更换。

（4）增设液位仪及报警系统。

（5）增设卸油防溢油阀。

（6）对破坏部分地面及其他结构进行修复。

（7）加油站其他零星工程。

6、质量等级：合格部署、组织准备1、按照图纸所述工作范围及我公司以往施工经验, 初步确定本工程施工总工期为30天。

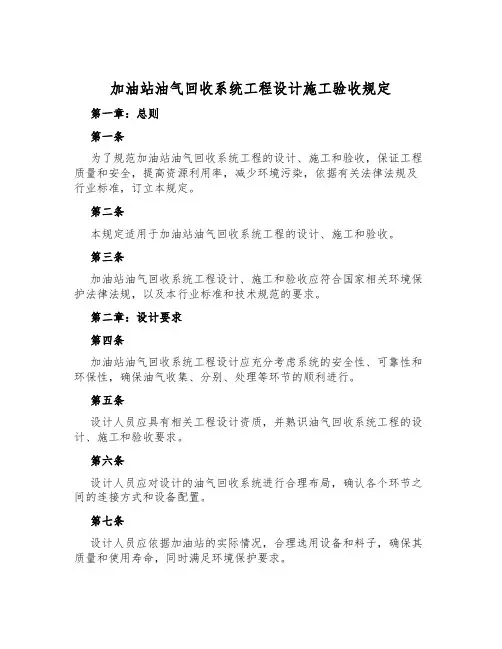

加油站油气回收系统工程设计施工验收规定第一章：总则第一条为了规范加油站油气回收系统工程的设计、施工和验收，保证工程质量和安全，提高资源利用率，减少环境污染，依据有关法律法规及行业标准，订立本规定。

第二条本规定适用于加油站油气回收系统工程的设计、施工和验收。

第三条加油站油气回收系统工程设计、施工和验收应符合国家相关环境保护法律法规，以及本行业标准和技术规范的要求。

第二章：设计要求第四条加油站油气回收系统工程设计应充分考虑系统的安全性、可靠性和环保性，确保油气收集、分别、处理等环节的顺利进行。

第五条设计人员应具有相关工程设计资质，并熟识油气回收系统工程的设计、施工和验收要求。

第六条设计人员应对设计的油气回收系统进行合理布局，确认各个环节之间的连接方式和设备配置。

第七条设计人员应依据加油站的实际情况，合理选用设备和料子，确保其质量和使用寿命，同时满足环境保护要求。

设计人员应编制认真的设计方案和施工图纸，明确各个部位的工程要求和技术要点，并依照相应的标准和规范进行设计。

第三章：施工要求第九条施工单位应遵从设计要求，有序组织施工作业，确保施工质量和工期。

第十条施工单位应具备相关工程施工资质，施工人员应经过培训合格并持证上岗。

第十一条施工单位应依照设计方案和施工图纸进行施工，保证施工质量和环境安全。

第十二条施工人员应严格依照施工规范和操作规程进行作业，使用合格的设备和料子，做好施工记录和验收记录。

第十三条施工单位应定期组织施工现场的整理和清洁工作，确保施工环境乾净，并采取有效措施防止污染物泄漏或遗留。

第十四条施工单位应依照相关要求进行油气回收系统设备的安装、调试和运行，确保系统运行正常，并保存相关记录。

第四章：验收要求第十五条验收单位应具备相关工程验收资质，并派遣具有相关经验和专业知识的人员进行验收。

验收单位应对加油站油气回收系统工程的设计、施工和设备运行情况进行全方位检查，核实工程质量、功能和性能是否符合设计要求和相关标准。

加油站油气回收系统工程设计施工验收规定一、前言近年来，随着环境保护意识的提高和人们对能源可持续利用的要求，加油站油气回收系统逐渐受到广泛关注。

为提高加油站油气回收系统工程的设计、施工和验收质量，制定本规定。

二、适用范围本规定适用于对加油站油气回收系统工程进行设计、施工和验收的规定。

三、设计要求1.设计应满足国家相关规定和标准，且必须符合加油站油气回收系统的基本原则。

2.设计应考虑加油站的实际情况，既要保证设计合理、科学，又要充分考虑运行维护成本，努力做到合理经济。

3.设计应从安全、可靠、环保、经济、技术等方面进行综合考虑，满足加油站的实际需求。

4.设计应有针对性地制定相关技术方案并提供使用说明书。

四、施工要求1.施工应按照设计要求进行，严格执行工程施工方案。

2.施工应按照施工方案要求进行操作，将设备合理安装、连接。

3.施工应将焊接、切割等工作放在场外完成，在场内应做好防火、防爆措施。

4.施工应认真做好现场质量检查，确保工程质量符合设计要求。

五、验收要求1.验收应按照国家相关行业标准进行，且必须符合加油站油气回收系统的基本原则。

2.验收应针对各个工程节点进行检查，对于质量不达标的地方要进行整改。

3.验收人员应具有对加油站油气回收系统设计、施工和管理的相关知识，能够进行全面的检查和判断。

4.验收应制作相关验收报告，验收合格后再将验收报告交由相关部门备案。

六、结束语加油站油气回收系统工程是一个涉及多个领域的复杂工程，对设计、施工和验收质量的要求极高。

本文列举了对于设计、施工和验收的主要规定，需要相关人员认真贯彻，确保加油站油气回收系统的运行安全和环境保护工作的顺利开展。

加油站油气回收系统管理制度加油站油气回收系统管理制度1 适用范围本文件规定了加油站油气回收系统使用管理的内容及要求。

本文件适用于公司所属各单位。

2 引用标准2.1 GB20952-2017《加油站大气污染物排放标准》2.2 GB50156－2002《汽车加油加气站设计与施工规范》（2017年版）2.3 DB/207-2003《加油站油气排放控制和限值》3 术语和定义3.1加油站油气回收系统：由卸油油气回收系统、汽油密闭储存、加油油气回收系统、在线监测系统和油气排放处理装置组成。

3.1.1卸油油气回收系统（一次油气回收系统）：汽油配送罐车卸油时，将产生的油气通过密闭方式收集到罐车内的系统。

3.1.2加油油气回收系统（二次油气回收系统）：给车辆油箱加注汽油时，将产生的油气通过密闭方式收集进入埋地油罐的系统。

3.1.3油气排放处理装置（三次油气回收系统）：针对加油油气回收系统部分排放的油气，通过采用吸附、吸收、冷凝、膜分离等方法对这部分排放的油气进行回收处理的装置。

3.2气液比：加油时收集的油气体积与同时加入油箱内的油气体积的比值，标准值1.0—1.2。

3.3液阻：凝析液体滞留在油气回收管线内或因其它原因造成气体通过管线时的阻力。

3.4密闭性：油气回收系统在一定气体压力状态下的.密闭程度。

检测标准《加油站大气污染物排放标准》。

4 职责4.1 质量安全环保处负责加油站油气回收系统气液比、液阻和密闭性的自检，负责每年度联系专业机构强检，负责配合各区县环保局油气回收系统抽检。

4.2 加油站负责站内油气回收设备日常巡检、维护、保养及问题上报工作，加油站管理处负责油气回收系统的一般故障的维修。

4.3 投资建设处负责油气回收系统较大故障维修。

5 内容及要求5.1 加油站油气回收系统日常管理5.1.1 加油站经理及前厅主管应掌握本站油气回收系统设备知识及运行情况。

5.1.2 加油站按《油气回收管理制度》每日对加油站油气回收系统进行巡检，并按要求填写巡检记录。

附件1：油气回收环保验收检测实施细则一、申请验收检测及所需相关材料1.油气回收治理工程申请进入验收检测程序时，油罐车业主单位应向油气回收检测部门提交以下相关文件及资料的原件或复印件：1.1.属地环保行政主管部门已签署意见的试运行及验收检测申请表；1.2.车辆营运许可证、行驶证；1.3.最近一次罐检的《常压槽罐车罐体定期检验结论报告》；1.4.车辆油气回收治理合同；1.5.改装厂出具的车辆油气回收改造报告；2.油气回收治理工程申请进入验收检测程序时，储油库和加油站业主单位应向油气回收检测部门提交以下相关文件及资料的原件或复印件：2.1.属地环保行政主管部门已签署意见的试运行及验收检测申请表；2.2.治理项目设计和治理工作总结报告；2.3.治理项目设计批复；2.4.地理位置图，生产场区平面布置图，环境敏感目标分布图及照片，治理工艺流程图，主要治理设备照片；2.5.提供相应资质和认证文件的复印件（业主经营许可证；工程设计、施工、安装资质；供应商或代理商授权书；产品合格证；电子设备防爆认证；通过认证的产品或系统认证文件；油气回收系统、处理装置的技术评估报告及日常环境保护规章制度，检查和检测计划等）。

2.6.自检报告（加油站）。

二、现场踏勘、现场检查1.储油库1.1.依据业主提供的相关资料、文件与图件核对储油库的实际建设情况（油库数量、容量、生产区设施、建筑物及油气回收管网等）；1.2.了解汽油收、发输送方式（管道、火车、汽车、船舶）和数量，汽油发油方式（顶部泼洒或浸没装油方式、底部装油方式）和数量；1.3.实地察看距生产场区边界500m范围环境敏感目标分布，并绘制平面布置图；1.4.生产工况（年设计生产规模、上年度实际生产规模、上年月和日最大生产负荷、每天最大生产负荷的时间区间）；1.5.针对相关设计文件及批复要求检查治污设施建设情况及处理工艺等。

2.加油站2.1.核对图件。

距生产场区边界50m范围环境敏感目标分布，生产场区生产设施、建筑物、油气回收管网布局及以上变更情况，油气回收方法治理工艺流程图，主要治理设备照片；2.2.核对基本情况表。

汽车加油加气站设计与施工标准(条文说明)GB50156-2002• 1 总那么• 3 一般规定• 4 站址选择• 5 总平面布置• 6 加油工艺及设施o6．1 油罐o6．2 工艺系统•7 液化石油气加气工艺及设施o7.1液化石油气质量的储罐o7.2泵和压缩机o7.3液化石油气加气机o7.4液化石油气管道及其组成件o7.5紧急迫断系统o7.6槽车卸车点•8 压缩天然气工艺及设施o8.1 天然气的质量、调压、计量、脱硫和脱水o8.2 天然气增压o8.3 压缩天然气的储存o8.4 压缩天然气加气机o8.5 加气工艺设施的平安保护o8.6 压缩天然气管道及其组成件•9 消防设施及给排水•10 电气装置o10.1 供配电o10.2 防雷o10．3 防静电o10.4 报警系统•11 采暖通风、建筑物、绿化o11.1 采暖通风o11.2 建筑物o11．3 绿化•12 工程施工o12．1 一般规定o12.2 材料和设备检验o12．3 土建工程o12．5 管道工程o12．8 交工文件1 总那么1.0.1 汽车加油加气站属危险性设施，又主要建在人员稠密地区，所以必须做到平安可靠。

技术先进是平安的有效保证，在保证平安的前提下也要兼顾经济效益。

本条提山的各项要求是对设计提出的原那么要求，设计单位和具体设计人员在设计汽车加油加气站时，还应严格执行本标准的具体规定，采取各种有效措施，到达条文中提出的要求。

1.0.2 考虑到在已建加油站内增加加气站的可能性，故本标准适用范围除包括新建外还包括加油加气站的扩建和改建工程及加油站和加气站合建的工程设计。

1.0.3 加油加气站设计涉及的专业较多，接触的面也广，本标准只能规定加油加气站特有的问题。

对于其它专业性较强、且已有国家或行业标难标准作出规定的问题，本标准不便再做规定，以免产生矛盾，造成混乱。

本标准明确规定者，按本标准执行；本标准未做规定者执行国家现行有关强制性标准的规定。

3 一般规定3.0.1 压缩天然气加气站(加气母站)所用天然气现在根本上是采用管道供气方式，利用市区已建供气管网时，由于压缩天然气加气站用气量较大，且是连续用气，所以要求设站或引气时不要影响管网其它用户正常使用。

汽车加油加气站设计与施工规范(条文说明)GB50156-2002• 1 总则• 3 一般规定• 4 站址选择• 5 总平面布置• 6 加油工艺及设施o6．1 油罐o6．2 工艺系统•7 液化石油气加气工艺及设施o7.1液化石油气质量的储罐o7.2泵和压缩机o7.3液化石油气加气机o7.4液化石油气管道及其组成件o7.5紧急切断系统o7.6槽车卸车点•8 压缩天然气工艺及设施o8.1 天然气的质量、调压、计量、脱硫和脱水o8.2 天然气增压o8.3 压缩天然气的储存o8.4 压缩天然气加气机o8.5 加气工艺设施的安全保护o8.6 压缩天然气管道及其组成件•9 消防设施及给排水•10 电气装置o10.1 供配电o10.2 防雷o10．3 防静电o10.4 报警系统•11 采暖通风、建筑物、绿化o11.1 采暖通风o11.2 建筑物o11．3 绿化•12 工程施工o12．1 一般规定o12.2 材料和设备检验o12．3 土建工程o12．5 管道工程o12．8 交工文件1 总则1.0.1 汽车加油加气站属危险性设施，又主要建在人员稠密地区，所以必须做到安全可靠。

技术先进是安全的有效保证，在保证安全的前提下也要兼顾经济效益。

本条提山的各项要求是对设计提出的原则要求，设计单位和具体设计人员在设计汽车加油加气站时，还应严格执行本规范的具体规定，采取各种有效措施，达到条文中提出的要求。

1.0.2 考虑到在已建加油站内增加加气站的可能性，故本规范适用范围除包括新建外还包括加油加气站的扩建和改建工程及加油站和加气站合建的工程设计。

1.0.3 加油加气站设计涉及的专业较多，接触的面也广，本规范只能规定加油加气站特有的问题。

对于其它专业性较强、且已有国家或行业标难规范作出规定的问题，本规范不便再做规定，以免产生矛盾，造成混乱。

本规范明确规定者，按本规范执行；本规范未做规定者执行国家现行有关强制性标准的规定。

3 一般规定3.0.1 压缩天然气加气站(加气母站)所用天然气现在基本上是采用管道供气方式，利用市区已建供气管网时，由于压缩天然气加气站用气量较大，且是间断用气，所以要求设站或引气时不要影响管网其它用户正常使用。

加油站油气回收系统检测标准1. 设备功能检测标准1.1 气液比检测1.1.1 检测目的检测二次油气回收每支加油枪的气液比，分散式油气回收系统调节至0.90~1.15；集中式油气回收调节至0.8~1.4。

1.1.2 检测设备⑴气密连接件：气密连接件采用OPW专用设备Vacusmart™或Vacuchek™，用来罩住油枪油气回收孔，并通过软管连接到气液比测量仪；在枪管上涂一些润滑油后再套上气密连接件；如图1所示。

图1 OPW的A/L比测试用仪器⑵汽油体积可定量设置加油机的出油体积。

⑶气体体积采用OPW的气液比测试仪器来测量。

⑷通过下式计算得出气液比。

气液比=气体体积/汽油体积1.1.3 注意事项和误差产生原因⑴枪管变形而导致测试仪气密连接件不能与枪管密封，此时应更换枪管后进行测试。

⑵气密连接件应正好将油气回收孔罩住。

⑶不可将气密连接件遮住真空感应口。

⑷测试前不要清空加油软管中的剩余汽油，否则会导致测试误差。

1.1.4 测试前的准备工作⑴准备好测试仪器。

⑵确保同一个真空泵上的其它油枪没有泄漏，可用塑料袋套在油枪上，通过查看其状态。

但是在进行测量时，要求其它油枪直接暴露于空气之中。

⑶仪器应该由生产商进行校准好。

⑷确定气密件的O型圈状态良好，请加以适当的润滑。

⑸测试时排气管必须有真空压力阀，一次油气回收口必须密封。

1.1.5 检测程序⑴隔离工作区，实施安全措施。

⑵将气密连接件装在油气回收型加油枪枪管上。

并把气密连接件与气体体积测量仪连接。

⑶如有必要，设定气体体积测量仪。

⑷设定加油体积。

⑸开始加油，预加2升油后，开始计时，在加到9.5升油时，停止计时。

⑹记录时间、加油量、和抽气量。

⑺计算得到气液比和加油流速。

⑻如果A/L比值符合，则次序进行下一条油枪的检测⑼如果A/L比值过大或过小，重新测试仍然不能合格，则必须现场调试使其符合。

⑽每次检测都应记录在附表4中。

1.1.6 检测后的程序⑴移除气密部件，挂好油枪。

油气回收系统工程技术导则油气回收系统工程技术导则Q/SH 0117Q/SH 0117Q/SH 0117－－2007前 言本导则是根据中国石油化工股份公司工程部会议纪要[2007]15号，由中国石油化工股份公司工程部组织有关单位编制而成。

本导则分为Q/SH 0117.1－2007《加油站篇》和Q/SH 0117.1－2007《油库篇》。

本导则由中国石油化工股份有限公司工程部提出并归口。

本导则主编单位：中国石化工程建设公司本导则参编单位：洛阳石化工程公司青岛安全工程研究院抚顺石油化工研究院中国石油化工股份公司北京石油分公司本导则主要起草人：韩 钧、刘洁实、张卫华、孙永琳标准分享网 免费下载目 次（加油站篇）1. 范围 (3)2 规范性引用文件 (3)3. 一般要求 (3)4. 油气回收系统设计 (4)4.1 卸油油气回收系统设计 (4)4.2 加油油气回收系统设计 (4)4.3 油罐及其通气管设计 (5)4.4 油气排放处理装置设置 (6)5. 油气回收系统施工及验收 (7)5.1 油气回收系统施工 (7)5.2 油气回收系统施工验收 (7)- 2 -- 3 -油气回收系统工程技术导则油气回收系统工程技术导则（（加油站篇加油站篇））Q/SH 0117.1Q/SH 0117.1——200720071.范围本导则规定了加油站油气系统的设计、施工和验收要求。

本导则适用于中国石油化工集团公司和股份有限公司所属加油站油气回收系统新建和改建工程设计、施工和验收。

2 规范性引用文件下列文件中的条款通过本导则的引用而成为本导则。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本导则。

凡是不注日期的引用文件，其最新版本适用于本导则。

GB 36096－93 城市区域环境噪声标准GB 12348－90 工业企业厂界噪声标准GB 20952－2007 加油站大气污染物排放标准GB 50156－2002 汽车加油加气站设计与施工规范（2006年版）GB 4730－2005承压设备无损检测3. 一般要求3.1 加油站油气回收系统的设计和施工，除执行本导则外，尚应符合国家和行业现行有关标准规范及中国石油化工集团公司和股份有限公司相关技术和安全监督管理的规定。
