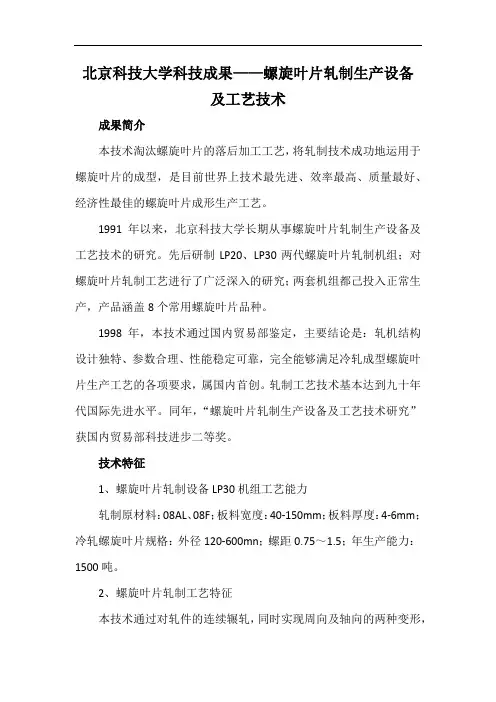

北京科技大学科技成果——螺旋叶片轧制生产设备及工艺技术成果简介本技术淘汰螺旋叶片的落后加工工艺，将轧制技术成功地运用于螺旋叶片的成型，是目前世界上技术最先进、效率最高、质量最好、经济性最佳的螺旋叶片成形生产工艺。

1991年以来，北京科技大学长期从事螺旋叶片轧制生产设备及工艺技术的研究。

先后研制LP20、LP30两代螺旋叶片轧制机组；对螺旋叶片轧制工艺进行了广泛深入的研究；两套机组都己投入正常生产，产品涵盖8个常用螺旋叶片品种。

1998年，本技术通过国内贸易部鉴定，主要结论是：轧机结构设计独特、参数合理、性能稳定可靠，完全能够满足冷轧成型螺旋叶片生产工艺的各项要求，属国内首创。

轧制工艺技术基本达到九十年代国际先进水平。

同年，“螺旋叶片轧制生产设备及工艺技术研究”获国内贸易部科技进步二等奖。

技术特征1、螺旋叶片轧制设备LP30机组工艺能力轧制原材料：08AL、08F；板料宽度：40-150mm；板料厚度：4-6mm；冷轧螺旋叶片规格：外径120-600mn；螺距0.75～1.5；年生产能力：1500吨。

2、螺旋叶片轧制工艺特征本技术通过对轧件的连续辗轧，同时实现周向及轴向的两种变形，从而获得各种不同规格、任意长度的螺旋叶片。

叶片长度可据用户的要求进行不停机切割。

应用范围食品、制药、环保等行业及有色、耐腐蚀螺旋叶片高附加值叶片的轧制，合作开发各种材质、规格的螺旋叶片，逐步实现螺旋叶片生产的规范化，标准化。

经济效益及市场分析螺旋叶片轧制技术优点突出，对社会经济发展及推进科技进步意义明显。

产品质量稳定、外型美观，冷轧硬化效果提高叶片表面的耐磨性，使用寿命更长；设备、工艺技术全面支持，有效Know-How保护，利于形成核心生产力。

螺旋叶片轧制技术的应用前景广阔。

据初步调查，全国有近百万米的螺旋叶片年需求。

在冷轧的基础上，开发大规格热轧螺旋叶片将在矿山、市政、建筑、建材方面获得更广泛的用户支持。

不仅带来更高的经济效益，在技术上也是难以取代的。

北京科技大学科技成果——电子信息用超细丝材的连续定向凝固制备技术北京科技大学科技成果——电子信息用超细丝材的连续定向凝固制备技术项目简介随着电气工程、信息技术、电器设备、建筑和交通运输等领域的迅速发展，对于集成电路用铝及铝合金丝材、银包铜丝、铜包金丝、精密铜管以及电线电缆用铜及铜合金线材、高保真导线和电气化铁路接触网导线等铜基线材以及贵金属丝材的需求越来越大，对其导电、力学等性能也提出了更高的要求。

目前铝硅丝材、银包铜丝及电缆铜管的制备技术有待于进一步提高。

铜基线材制备所采用的连铸连轧法、浸涂法和上铸法等方法虽然具有各自的优点，但这些方法制备的杆坯由于存在横向晶界，对线材的导电和拉拔伸线变形等性能产生明显影响。

为了开发具有较高综合性能的线材，本课题组提出了将连续定向凝固与后续大变形冷加工强化相结合，在材料制备过程中大力发展、促进组织异向性，制备具有连续纤维晶组织高性能线材的新方法。

连续定向凝固技术的基本原理如下：对铸型进行加热，使其温度高于被铸金属的凝固温度，并通过在铸型出口附近的强制冷却，或同时对铸型进行分区加热与控制，在凝固金属和未凝熔体中建立起沿特定方向（通常为铸坯方向）的温度梯度，从而使熔体形核后沿着与热流相反的方向，按要求的结晶取向进行凝固，获得定向结晶组织，甚至单晶组织。

之后，通过对定向结晶组织方向的大变形冷加工，使其各向异性得到进一步加强，从而获得具有需要的组织与性能的材料。

该课题在国家863、973高技术计划的资助下，在该技术的研究与应用开发方面进行了深入系统的研究工作，创造了一系列具有自主知识产权的新工艺，拥有1项国家发明专利，研制的产品已成功地应用于通信电缆、电子信息等领域。

研究成果经专家鉴定，整体技术具国际先进水平。

应用范围1、集成电路键合丝材（铝硅丝、铜丝、金丝等）2、高保真导线、电线电缆用线材及电气化铁路接触网导线（铜及铜合金线材）3、精密铜管经济效益及市场分析我国集成电路总产量为80亿块，每万块需用25-30μm的丝400米，丝重0.2克/百米，丝用量1600千克；半导体分立器件总产量为350亿只，规格为25-50μm，每万只用50米，丝重0.7克/百米，丝用量1300千克；其中铝硅丝的用量市场规模达1.5亿元人民币。

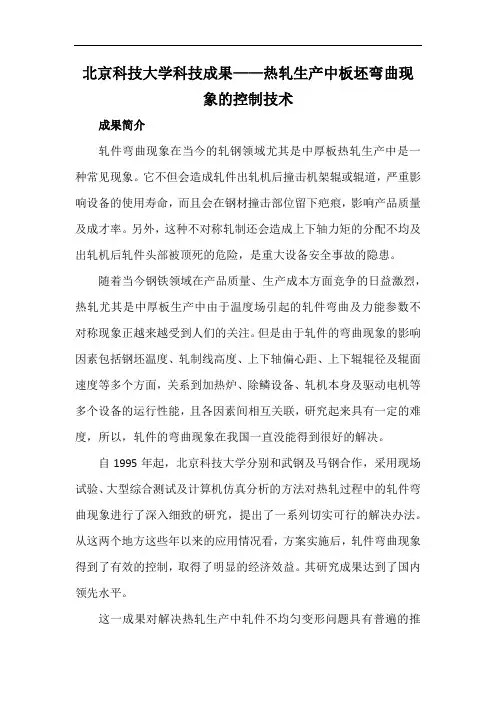

北京科技大学科技成果——热轧生产中板坯弯曲现象的控制技术成果简介轧件弯曲现象在当今的轧钢领域尤其是中厚板热轧生产中是一种常见现象。

它不但会造成轧件出轧机后撞击机架辊或辊道，严重影响设备的使用寿命，而且会在钢材撞击部位留下疤痕，影响产品质量及成才率。

另外，这种不对称轧制还会造成上下轴力矩的分配不均及出轧机后轧件头部被顶死的危险，是重大设备安全事故的隐患。

随着当今钢铁领域在产品质量、生产成本方面竞争的日益激烈，热轧尤其是中厚板生产中由于温度场引起的轧件弯曲及力能参数不对称现象正越来越受到人们的关注。

但是由于轧件的弯曲现象的影响因素包括钢坯温度、轧制线高度、上下轴偏心距、上下辊辊径及辊面速度等多个方面，关系到加热炉、除鳞设备、轧机本身及驱动电机等多个设备的运行性能，且各因素间相互关联，研究起来具有一定的难度，所以，轧件的弯曲现象在我国一直没能得到很好的解决。

自1995年起，北京科技大学分别和武钢及马钢合作，采用现场试验、大型综合测试及计算机仿真分析的方法对热轧过程中的轧件弯曲现象进行了深入细致的研究，提出了一系列切实可行的解决办法。

从这两个地方这些年以来的应用情况看，方案实施后，轧件弯曲现象得到了有效的控制，取得了明显的经济效益。

其研究成果达到了国内领先水平。

这一成果对解决热轧生产中轧件不均匀变形问题具有普遍的推广价值。

可在中厚板热轧及初轧机上推广应用。

经济效益及市场分析由于本研究成果能有效控制热轧过程中的轧件弯曲现象，不但有效提高产品质量、延长设备的使用寿命，而且能彻底消除设备安全隐患，因此具有明显的经济效益，如马钢中板厂二辊轧机轧件弯曲现象得到有效控制以后，经过两年的现场考核，证实机架辊的使用寿命提高了六倍，板坯的结疤减少了90%。

另外从当前我国及国际上热连轧粗轧区和各中板厂的生产情况看，轧件的弯曲现象普遍存在，因此课题成果具有广阔的推广市场。

北京科技大学科技成果——轧机液压AGC控制系统项目简介液压AGC具有响应速度快、控制精度高的优点，正在取代电动AGC成为当今新建轧机和欲改造轧机的首选技术。

北京科技大学高效轧制国家工程研究中心长期致力于液压AGC在大型工业轧机应用的研究，并在多条带钢连轧机组中取得成功应用，为轧钢技术国产化作出较大贡献。

AGC控制系统由L2过程控制系统和L1基础自动化控制体统组成。

L2级系统主要通过模型自学习完成对液压控制系统参数的缓慢变化造成的厚度偏差进行补偿；L1级系统则完成对实时参数变化造成的厚度偏差进行补偿，同时完成液压APC和液压AFC控制功能。

L2级完成的主要功能包括：轧制负荷分配及优化、辊缝位置基准计算和设定、轧制力预报、温度预报、模型自学习等。

涉及的计算模型包括：轧制力模型、变形抗力模型、残余应变模型、轧制弹跳模型（辊系弹性变形分析、轧机牌坊弹性变形）、板坯温度模型（辐射和对流、高压水、与轧辊接触产生的热传导、塑性功转变为热量引起的温升、摩擦热）、轧辊磨损模型、轧辊热膨胀模型、力矩模型、宽展模型、前滑模型、轧件尺寸计算模型、板形和板凸度模型、板厚控制与板形控制之间的关系、平面形状预测和控制模型等。

由L1级完成的液压AGC主要控制功能包括：液压缸位置控制（HAPC）、电动压下螺丝控制（EAPC）、自动厚度控制（HAGC，根据不同应用场合可以选择：压力AGC、硬度前馈AGC、测厚仪监控AGC、穿带自适应、快速监控AGC、流量AGC和张力AGC等的一种或几种）、补偿AGC（包括轧件宽度补偿、油膜轴承油膜厚度补偿、轧辊热膨胀与磨损补偿、尾部失张补偿、偏心滤波及补偿、伺服阀偏移补偿、穿带冲击补偿、卷取冲击补偿等）、轧辊平行控制（ALC）、自动纠偏、、轧机调零、轧机刚度测量、手动倾斜、事故锁定和卸荷等。

AGC工作方式包括相对AGC控制和绝对AGC控制两种。

该液压AGC系统和板形控制系统一起被评为“九五”国家重点科技攻关计划（重大技术装配）优秀科技成果，并已成功应用于多条轧线，取得了极高的控制精度。

北京科技大学科技成果——附着式轧制力智能监测系统成果简介轧制力是轧机最主要的技术参数之一，获取轧制力信息除作为轧机生产过程的状态识别、效能判定、产品开发及技术管理等环节的科学依据外，对保证安全生产、防止设备重大事故、优化轧制规程、实现生产过程自动化和最优控制、提高设备的技术装备水平等都具有重要意义，因此轧制力成为对轧机行为监测的重点。

附着式轧制力智能监测系统是将直流大电流分流测量模式移植到轧制力的测量上来，即将附着式传感器安装在轧机机架立柱上，通过测量承受的微小分流轧制力来间接测量实际的轧制力，具有重量极轻、价格低廉、寿命长和维护简单等优点，克服了传统的支承式传感器安装在直接承受轧制力的位置上所带来的体大沉重、价格昂贵、寿命较短、维护费用高等缺点。

该系统已在马钢中板轧机和济钢中厚板轧机上应用，实现了在线智能监测轧制力，取得了良好的效果。

系统构成附着式轧制力智能监测系统由工控机柜、工控机、采集卡、显示器、智能仪表、UPS、系统电源、大屏数码显示器、报警装置和附着式传感器等组成。

仪表功能该仪表具有超宽的自动零位调节、独特的零点快速跟踪技术、非线性补偿标定及实现工控机程序对仪表进行通讯智能控制，除去了机架的热变形温漂及抛钢时机架产生的垂直振动等叠加在传感器输出信号上的非测信号。

软件功能专用监测软件在Windows环境下运行，其主要功能有：信号在线采集、显示波形图、可进行时域和频谱等分析。

数据库及历史库包括：被测信号超载或报警记录，可查阅报警参数，根据需要可随时打印输出等。

当轧制压力超过设定门槛值时，发出声光报警信号，提醒操作工实时了解轧机的运行状况，以做出实时轧制决定。

经济效益及市场分析该系统可用于中板轧机和同类大型轧机上，具有很好的推广价值。

该套监测系统售价为25万元，每套可获纯利10万元人民币。

仅在全国中厚板轧机70余套上推广，可获得纯利700余万元人民币。

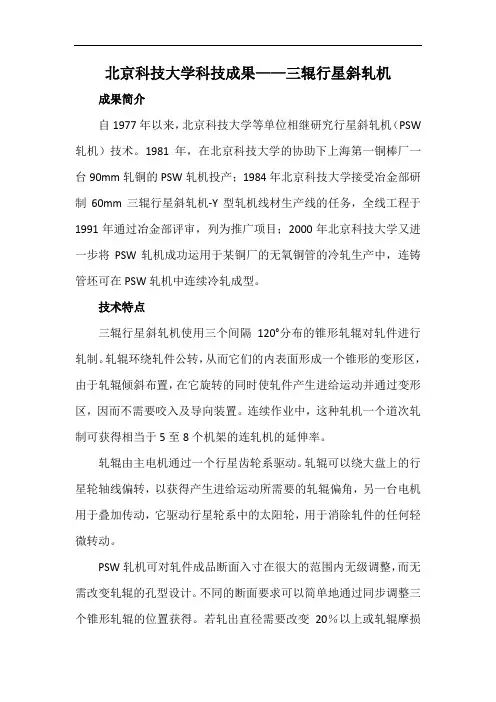

北京科技大学科技成果——三辊行星斜轧机成果简介自1977年以来，北京科技大学等单位相继研究行星斜轧机（PSW 轧机）技术。

1981年，在北京科技大学的协助下上海第一铜棒厂一台90mm轧铜的PSW轧机投产；1984年北京科技大学接受冶金部研制60mm三辊行星斜轧机-Y型轧机线材生产线的任务，全线工程于1991年通过冶金部评审，列为推广项目；2000年北京科技大学又进一步将PSW轧机成功运用于某铜厂的无氧铜管的冷轧生产中，连铸管坯可在PSW轧机中连续冷轧成型。

技术特点三辊行星斜轧机使用三个间隔120°分布的锥形轧辊对轧件进行轧制。

轧辊环绕轧件公转，从而它们的内表面形成一个锥形的变形区，由于轧辊倾斜布置，在它旋转的同时使轧件产生进给运动并通过变形区，因而不需要咬入及导向装置。

连续作业中，这种轧机一个道次轧制可获得相当于5至8个机架的连轧机的延伸率。

轧辊由主电机通过一个行星齿轮系驱动。

轧辊可以绕大盘上的行星轮轴线偏转，以获得产生进给运动所需要的轧辊偏角，另一台电机用于叠加传动，它驱动行星轮系中的太阳轮，用于消除轧件的任何轻微转动。

PSW轧机可对轧件成品断面入寸在很大的范围内无级调整，而无需改变轧辊的孔型设计。

不同的断面要求可以简单地通过同步调整三个锥形轧辊的位置获得。

若轧出直径需要改变20％以上或轧辊摩损时则需要更换轧辊。

应用领域由于三辊轧制可对轧件形成有利的应力状态，使得PSW轧机特别适合难变形的材料轧制，包括镍、铜合金、高速钢，甚至于铌钛合金等。

三辊行星斜轧机能在质量指标要求下，对于所有件获得和其他轧制方法一样或更好的结果。

被轧材料的组织及晶粒流向表明，PSW轧机的轧制结果与传统轧制方法的结果相比没有区别。

三辊行星斜轧机轧得的轧件有不同程度的螺旋道，它的高度与轧辊有关，但是不会影响后续轧制或剥皮的质量。

三辊行星斜轧机轧得的轧件直径公差可达其尺寸的0.75％。

特点综合大压下量，单道次经济延伸率可达5-8；轧件不旋转或微转，轧机具有良好的连轧性能；无导卫，轧制稳定；能轧制难变形的材料；升温轧制，保证后续工序的温度要求.合作方式接受三辊行星轧机设备及工艺咨询；接受三辊行星轧机设备及工艺方案设计；根据三辊行星轧机的特点，合作拓宽其使用范围。

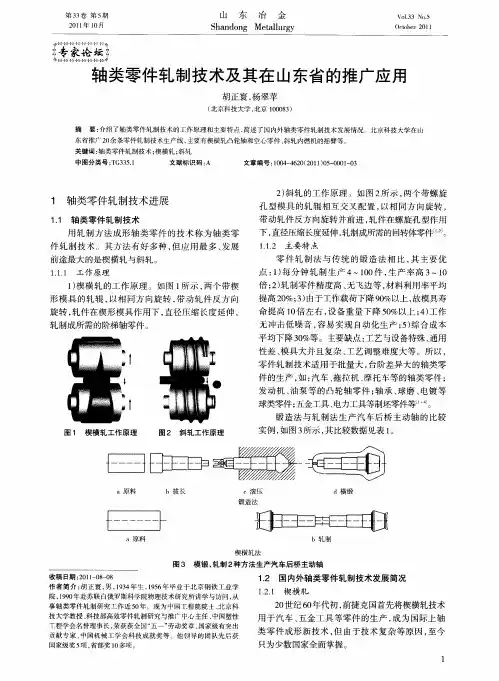

胡正寰：中国轴类零件轧制技术开创人贾朝;董道远【期刊名称】《金属世界》【年(卷),期】2018(000)003【总页数】5页(P1-5)【作者】贾朝;董道远【作者单位】北京科技大学东凌经济管理学院,北京 100083;北京科技大学数理学院,北京 100083【正文语种】中文斜轧横轧，三寸件值千金，小钢球却有大作为；春华秋实，六十年研一术，老教授好似新青年。

这幅对联是胡正寰院士致力于轴类零件轧制技术，为轴类零件轧制技术转化为现实生产力所做突出贡献的真实写照。

胡正寰，中国工程院院士，现任北京科技大学教授、“国家高效零件轧制研究与推广中心”主任。

胡院士生于1934年。

旁人或许认为，年逾八十的人，过的应当是含饴弄孙、颐养天年的生活，每天大概是散步遛弯、喝茶下棋、读报写字，这样的生活倒也舒坦。

但是这位胡老教授偏要当一个“上进青年”，认定要和零件轧制这个“老伙计”再过上几十年招儿，一定要带领自己的团队，把轴类零件轧制技术转化为更广更大的生产力，为社会造福。

走在校园，这是一位朴实稳健、精神矍铄的忠厚长者；走进车间，这是一位有着六十年工龄的“老工人”。

即便是年逾八十的年纪，作为“国家高效零件轧制研究与推广中心”主任的他仍然每天工作在第一线，与生产线小零件为伴，在机器日夜的轰鸣声中续写着他和轴类零件轧制技术六十年的缘分。

用胡院士自己的话说，“将轴类零件轧制技术转化为现实生产力是我的毕生追求”。

图1 胡正寰院士一线工作照入行——南北奔波，“误”入正途1934年，胡正寰出生于黑龙江哈尔滨。

在那个动荡的年代，胡正寰在哈尔滨这座冰雪城市仅度过了一年，之后随着父亲离开中东铁路总部(哈尔滨)到四川黄埔军校(成都)任教俄文，胡正寰一家在成都生活了八年，直到抗战结束。

1945年，胡正寰随家人来到江城武汉，进入了当时的湖北省立高级中学(现武汉市第十四中学)就读。

少年时期的胡正寰，走过了南北三座城市，经历过冰城的动荡风雪，见识过天府的肥沃土地，领略过江城的磅礴大气，也曾奔波辗转，也曾一隅偏安，终得奋发求学。

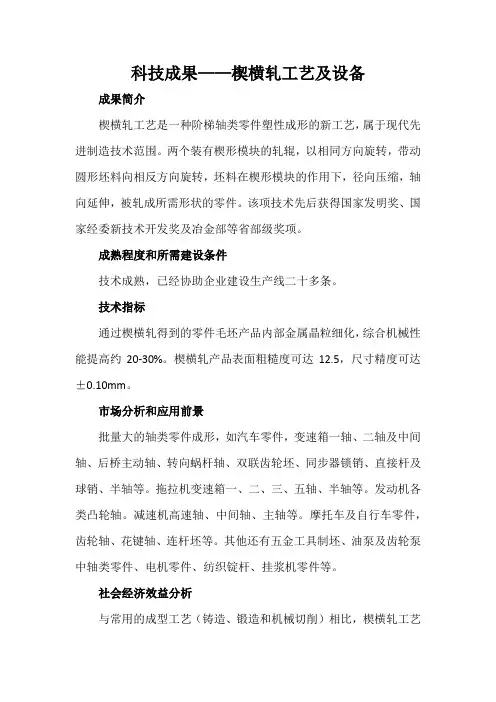

毕业论文楔横轧轴类零件塑性成形新工艺摘要由于楔横轧技术属于多学科交叉问题，对新产品设计由于尚未形成系统的理论科学，反复试制所造成的时间和费用消耗巨大。

所以，开展零件精确轧制成形机理仿真研究，解决零件成形过程影响产品质量的关键问题，对建立零件轧制系统科学理论具有重要意义。

本文通过DEFORM有限元软件理论建模，对二辊楔横轧整个轧制过程进行了模拟计算.利用正交试验法，对各种轧制力能影响因素进行了全面系统地深入研究。

它对轧机的能力衡量、刚度设计、工艺优化等方面都具有重要的实际应用价值。

论文在前人研究的根底上，对二辊楔横轧轧件心部点的各种应力应变曲线进行全程跟踪，得出交变的剪应力和剪应变是轧件发生环状疏松的主要原因。

本文建立了二辊楔横轧轧制轴类零件的有限元模型。

研究了轴类件成形的各种应力场分布，分析了轧件塑性成形规律及轧制力能参数，为认识和解决轴类零件成形规律提供了理论根底。

关键词:二辊楔横轧轴类件刚塑性有限元法数值模拟AbstractCross wedgerollingtechnologybelongstoa multidisciplinary intersectproblem, and asystemic theoretical science on new product's designing has not beenestablished.thetimeand expenseisvery largeforiteratetrial-manufacture,socarrying outthesimulationstudyonpartprecisionrollformingmechanism,solvingthekeyproblemofpro ductqualityduringthepartformingprocess,it is offar reachingimportanceto foundationrollingsystemscience.In thispaperthenumericalsimulationonthewhollyrollingprocessoftwocross wedge rolling has been finished, by using finite element softwareDEFORM.Differentkindsofinfluencingfactorsofdraughtpressurehavebeen overall and systematically lucubrated,by utilizing orthogonal experiment. Itpossess important practical application value to roll ability scale, rigiditydesigning and process optimize optimization.Based on the before investigative substructure,thispaperproceedsall-the-way tracking to different kinds of stress-strained curve of the workpiece's centre by two cross wedge rolling, and finds out that alternating shearstress and shearing strain are the first causes to the ring loose at work piece's centre.a thermal-mechanical coupledmodelfor 2–rollcrosswedgerollingof shafthasbeenestablishedinthishestudyonstressandstrainfielddistributionoftheworkpieceis given. It offers theoretical principle for realizing and solving the figurationlawof shaft.Key words : two crosswedgerollingrigid-plasticfiniteelementmethod numerical analysis第1章绪论1.1楔横轧技术及其开展概况楔横轧技术简介楔横轧(Cross Wedge Rolling)是一种高效的轴类零件塑性成形新工艺和新技术。
