家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。

家庭照明电路综合题典型练习题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．微波炉是人们用来加热食品的常用灶具：微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料，微波炉使用的微波频率为2450MHz 。

（1）为了用电安全，微波炉应该使用 ___________（两脚/三脚）插头； （2）用微波炉加热饭菜时，加热过程中是将 ___________能转化为内能；（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：A ．在杯中装有质量为m 、比热容为c 的冷水，测出水的初温为t 0；B ．把杯子放进微波炉，并选择高温挡；C ．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数N ，进而算出消耗的 ___________（填“电功率”或“电能”）为E ；D ．加热结束后，迅速测出水的末温t 。

微波炉热效率的表达式η=___________（用字母表示）；（4）在电工爸爸的陪伴和指导下，小明通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。

小刚的实验结论是“220V 60W”灯泡更亮。

请你在虚线框内帮小明画出正确的电路连接图。

___________【答案】 三脚 电 电能 0()cm t t E【详解】（1）[1]大功率用电器的金属外壳需要接地，以确保安全，因此微波炉应使用三脚插头。

（2）[2]加热过程中，电流做功，电能减小，将电能转化为内能。

（3）[3][4]电能表是测量电功的仪器，不能直接测量电功率，根据电能表的标定转数和实际转数可以算出电能表消耗的电能E ；有效利用的热量为()12=-Q cm t cm t t =∆吸 微波炉的效率为0()100%=Q cm t t E Eη-=⨯吸 （4）[5]“220V 60W”和“220V 15W”并联在220V 电路上，灯泡都能在额定电压下正常发光，即60W 灯泡更亮，故是并联电路，如下图：2．小亮家的电能表如图所示。

家庭电路与安全用电一、单选题(共10道，每道10分)1.如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是( )A. B.C. D.答案：A解题思路：教室里的照明用的两盏灯必须是并联的；由一个开关同时控制两盏灯，则开关必须连在干路上，只有A选项符合题意，故选A。

试题难度：三颗星知识点：家庭电路的连接2.在家庭电路中，从进户线起连接顺序正确的是( )A.总开关、电能表、保险盒、插座B.总开关、电能表、插座、保险盒C.电能表、总开关、保险盒、插座D.电能表、保险盒、总开关、插座答案：C解题思路：家庭电路主要由进入家庭的进户线、电能表、总开关、保险盒、开关、插座、用电器组成。

故选C。

试题难度：三颗星知识点：家庭电路的组成3.家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线( )A.会浪费电B.这些电器不能正常工作C.会缩短这些电器的使用笀命D.人接触这些电器会有触电的可能答案：D解题思路：洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生；反之没有接地线，人接触这些电器时会有触电的危险。

故答案选择D。

试题难度：三颗星知识点：家庭电路的连接4.下列关于家庭电路的说法中正确的是( )A.使用电冰箱时必须使用三孔插座B.能够使试电笔氛管发光的是零线C.熔丝（保险丝）熔断后可以用铜丝代替D.控制电路的开关应接在零线和用电器之间答案：A解题思路：A：电冰箱使用三孔插座，当电冰箱漏电时，电流就通过地线，流入大地，防止触电事故的发生。

故A正确；B：用测电笔来辨别火线和零线时，能够使测电笔的氖管发光的是火线，故B错误；C：保险丝采用电阻大、熔点低的铅锑合金制成，在电流过大时能自动切断电源。

铜的熔点高，电阻小，在电流过大时不能自动切断电源，不能起到保险的作用。

《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。

【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。

【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。

【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。

若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。

若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。

则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。

《家庭电路》练习题一、填空题1、家庭电路进户线的两条输电线中有一根叫零线，另一根叫做___________，也叫端线，用__________ 能够判断此两根输电线。

家庭电路中的电灯和插座间是______联的。

2、教室里有好多照明灯，这些灯是_______ 联的；假如教室里同时开的电灯越多，总电阻就越 ______，总电流就越______，电能表上的转盘转动得越________。

3、在我国，家庭电路的电压是_______V 。

为了安全起见，家用电器的金属外壳都一定靠谱接地，以下图，用于接地的导线应当接在插座的 _______孔。

4、三孔插座中比两孔插座多的一孔是与______________相连，当用电器的三脚插头插在三孔插座里时，除了将用电部分连在电路中外，还把用电器的 ____________和 _________连结起来。

5、试电笔内的电阻值很________（填“大” 或“小”），用试电笔测火线时________（填“有”或“没有” ）电流经过人体。

6、以以下图所示的甲、乙两种使用测电笔的方法中，方法______是正确的，用正确的方法测下边的一个插座，发现测插座的 A 孔时氖管发光，则 A 孔接的是 ____线；以下图是一个台灯的电路表示图，当把台灯接入电路时，为了安全应将台灯插头的________（选填“ C”或“ D”）插脚接火线。

7、在给家庭电路布线时，电工师傅往常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，此中黄色作为接地线；绿（蓝）色作为零线；红色则作为______线。

给大功率用电器供电的导线，应当选择横截面积较 ______（选填：“大”或“小” ）的铜芯导线，目的是为了________导线的电阻（选填：“增大”或“减小”）。

当导线或家用电器（如电视机、微波、电脑）着火时，第一应___________电源。

8、图中 A 、B两点均为螺口灯泡的螺旋部分，当开关 S1和 S2都断开后，站在地上的人用手直接接触 A 点时，他 _______触电，用手直接接触 B 点时，他 _______ 触电。

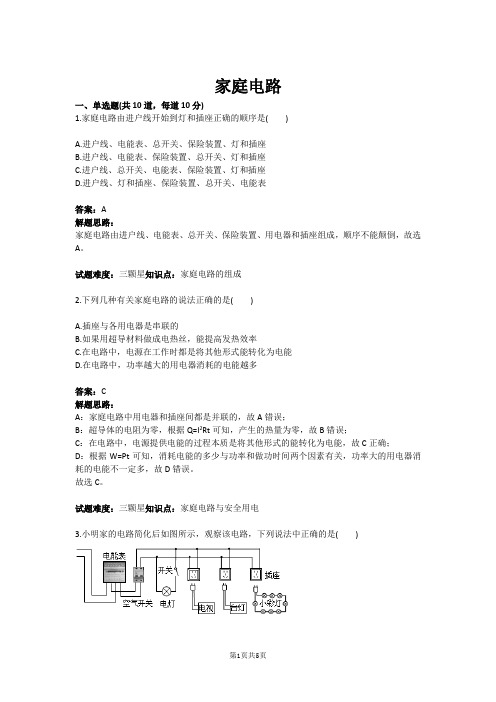

家庭电路一、单选题(共10道，每道10分)1.家庭电路由进户线开始到灯和插座正确的顺序是( )A.进户线、电能表、总开关、保险装置、灯和插座B.进户线、电能表、保险装置、总开关、灯和插座C.进户线、总开关、电能表、保险装置、灯和插座D.进户线、灯和插座、保险装置、总开关、电能表答案：A解题思路：家庭电路由进户线、电能表、总开关、保险装置、用电器和插座组成，顺序不能颠倒，故选A。

试题难度：三颗星知识点：家庭电路的组成2.下列几种有关家庭电路的说法正确的是( )A.插座与各用电器是串联的B.如果用超导材料做成电热丝，能提高发热效率C.在电路中，电源在工作时都是将其他形式能转化为电能D.在电路中，功率越大的用电器消耗的电能越多答案：C解题思路：A：家庭电路中用电器和插座间都是并联的，故A错误；B：超导体的电阻为零，根据Q=I2Rt可知，产生的热量为零，故B错误；C：在电路中，电源提供电能的过程本质是将其他形式的能转化为电能，故C正确；D：根据W=Pt可知，消耗电能的多少与功率和做功时间两个因素有关，功率大的用电器消耗的电能不一定多，故D错误。

故选C。

试题难度：三颗星知识点：家庭电路与安全用电3.小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A.开关和电灯是并联的B.电灯、电视和台灯是并联的C.各个小彩灯之间是并联的D.插座中的火线和零线是连通的答案：B解题思路：A：家庭电路中各用电器、插座之间是并联连接，而开关与被控制的用电器串联连接，故A 错误。

B：家庭电路各用电器之间是并联的，所以电灯、电视和台灯是并联的，故B正确。

C：由图可知，各个小彩灯顺次相连，是串联连接的，故C错误。

D：插座中的火线和零线不能直接连通，否则就是短路，故D错误。

故选B。

试题难度：三颗星知识点：家庭电路的连接4.如图是某家庭电路的一部分，下列说法正确的是( )A.电冰箱接入三孔插座后电灯与电冰箱是串联B.电冰箱接入三孔插座能使电冰箱金属外壳接地C.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D.断开开关S时，站在地上的人接触A点或B点都不会触电答案：B解题思路：A：家用电器和插座之间是并联的，所以电冰箱接入三孔插座后与电灯是并联的，故A错误；B：有金属外壳的家用电器，应该用三孔插座把金属外壳接地，防止人体触电，故B正确；C：家庭电路中，为了安全，应该把开关接在火线和用电器之间，故甲处接开关，乙处接电灯，故C错误；D：断开开关S时，站在地上的人接触A就会把火线和大地连接起来，火线和大地间电压为220V，所以会发生触电，故D错误。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。

家庭电路习题（含答案）-、单选题（本大题共5小题•共10.0分）1.三脚插头中打用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（韓总4*电S»+-jtA.插入插座时，确保用电器外壳先接地C有利于区分火线与零线插脚8.家庭电路中“超负荷"是指电路中__________ 过大.出现上述情况时，电路中的熔断器或空气开关会自动切断电路•熔断器中的熔丝熔断的原理是电流的 _________________________ 效应.如图是空气开关的原理电谦图，它切断电路则是利用了电流的___________ 效应. 39■家庭电路中电流过大的原因有两个，一是电路中用电器的10.安装家庭电路时，从进户线到用电器之间应有①保险盒、②总开关和③电能表, 它们的排列顺序是______ 、 ________ 、保险盒.（选填"②"或“③"〉11•现代社会离不开电.请写出以下家庭用电中的器材、设备.辩别零线和火线用B•插入插座更稳固D•使插头的造型更美观2.家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（）A.都是串联的B.有并联的，也有串联的C.都是并联的D.条件不足，无法判定3.小明的妈妈将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明分析其中的原因，正确的是（）A.总功率过大而造成空气开关跳闸了B.插座内原来有短路电热水器的插头内出现短路 D.某盏电灯出现短路4.要在家庭电路中，添加新的大功率用电器（如空调等），下列可行的是（）A.在现有的照明电路中，只需将保险丝换成足够粗就行了B.在现有的照明电路中，只需将电能表和保险终换成更大规格就行了C.在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力D.什么也不用考虑，再装上一个插座就行了5.家庭电路中用测电笔去试发现氛管发光，也完好，可知（B•灯丝断了C.但灯不亮，其它用电器也不工作，保险丝C•火线断了D•短路二、填空题（本大题共6小题.共12.0分）6.秀屿地区家用照明电路电压为 __________ V,7■家庭电路中的电视、电冰箱和电灯是_ 联的.V.对人体安全电压为不高于联的，控制电灯的开关与该电灯是过大；二是三 ' 作图题（本大题共5小题•共25.0分）12.请在图中用笔画线代替导线将两个标有"PZ220400"电灯和开关接入电路中，要求开关控制两个电灯，且灯正常工作.13.如图所示，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路中.• * 衣陵零aS F15.如图所示，在符合安全用电前提下，用笔画线代替导线将电灯、开关和插座接到电______________________14•根据安全用电的原则，将图中的元件连成电路・16.如图所示是家中常见的带开关的二孔插座、三孔插座的插线板.请用笔画线代替导线把它接入家庭电路・四、计算题（本大题共3小题•共24,0分）17.图中各元件正确接入电路，幷中开关只控制电灯•18.请将图中的家庭电路按安全用电要求连接完整.19.用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家處电路中・-pl ------------------ 火錢火找卓ft五 ' 综含题（本大题共1小题•共10.0分）20.一本有关用电常识的书中，列出了白炽电灯（即普通家用电灯）的常见故障及检修方法，其中一项故障情况如下：【答案】关再入灯泡.如图所示：13.解：首先辨別上而三根线地线、火线、零线. ① 灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这 样在断开开关能切断火线，接触灯泡不会发生触电事故.既能控制灯泡，又能更安全. © 三孔插座的接法：上孔接地线：左孔接零线：右孔接火线•> ---------------------------- L--- T ------------(1)火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋 S 115.解：首先辨別上而三根线地线、火线、零线：上而有熔丝的是火线，有接地符号的是地线,检修方法 1.灯泡的灯丝断了换新灯泡 2. 灯头内的电线断了换新线并接好3. 灯头、开关等处的接线松动，造成接触不良检查加固从电路的组成来看，上述故障现象的可能原因可以概括成一个，你想想这个原因是什 么？故障现象 可能原因灯泡不亮家庭电路习题(含答案)L 6. 7. &9. 10. 11. 12.2. C3. A4. C5. AA 220： 36 并；串 电流：热；磁总功率：电路发生短路 ③：②测电笔：电能表：220.火线首先过开 故答案为: 14.解：套.如图.(2)上 孔接地线：左孔接零线；右孔接火线-如图・—fh中间一根是零线・灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套; 安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线-如图所示：16. 解：首先辨別上而三根线地线、火线、零线.① 灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这 样在断开开关能切断火线，接触灯泡不会发生触电事故.既能控制灯泡，又能更安全.左孔接零线；右孔接火线-如图所示：17. 解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡 的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故.既能控制灯泡，又能 更安全• © 安装三孔插座的安全用电原则.上孔接地线：左孔接零线：右孔接火线•18. 解：电灯的接法：火线首先进入开关，再进入电灯顶端的金属点：零线宜接接入火线 ----------r —卓ft ------------电灯的螺旋套.如图： •-19.解：开关和灯泡应该串联连接，开关接灯泡顶部的接线柱，接电源的火线，确保 开关断开时•灯泡不带电•灯泡的螺旋套接电源的零线.如图所示：----------- 1—火线---------------- ^线 城I —］开关20.解：灯泡的灯丝断了，灯头内的电线断了以及灯头、开关等处的接线松动，造成接触不良都 属于断路现象. 故答案为：电路断路.答案如下图:1I—4— 11 ■【解析】1.解：接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，防止用电器漏电时发生触电事故.故选A,接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，如果用电器漏电，人体被地线短路，防止发生触电事故.如果接火线的插脚比较长，当三脚插头插入三孔插座，火线首先和用电器相连，如果用电器漏电，人体接触用电器会间接接触火线，会发生触电事故.金属外壳的用电器一运要使用三脚插头和三孔插座，这样使用更安全.2.解：家中的电灯、插座、电视机、电冰箱、洗农机等电器设备都是首首相连、尾尾相连接在家庭电路火线与零线之间，使用时可以单独工作，互不影响，是并联关系.故选C.（1）各电路元件首尾顺次连接是串联，串联％电路元件相互影响；（2）各电路元件先首首相连、尾尾相连，然后再接入电路的连接方式是并联，并联的^^■电路元件互不影响.本题考查了电路元件连接方式的判断，知道串并联的概念，看各电路元件间是否相互影响是判断电路元件连接方式的关键.3.解：将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄火了，说明是总功率过大而造成的空气开关跳闸.故选A,空气开关“跳闸”是因为电路中电流过大.电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路.本题中是将电热水器插入插座，是总功率过大造成的.本题从空气开关跳闸的原因开始，利用顺藤摸瓜的方法，找出原因.思路：空气开关跳闸一电流过大一短路或用电器总功率过大，采用排除法，找出对应的原因.4.解：家庭电路中添加新的大功率用电器，由1二0可知，会引起电路的电流过大，在现有的照明电路中，须同时考虑电能表和保险终的允许电流，还需考虑原电线的承受电流能力，故ABD错、C正确.故选C.P家庭电路中，短路或用电器的总功率过大，由I二衣可知，会引起电路的电流过大，要考虎保险丝、电能表和电线的承受能力，据此分析选项正误.本题考査了家庭安装大功率用电器应该做的一些事情，要从原理上搞淸楚，避免因电流过大带来的危害.5.解:A.零线断了其它韶分都相当于火线，测试时氛管会发光，室内的用电器不能工作, 故A符合题意；B、灯丝断了，灯不亮，其它用电器仍工作，故B不符合题意；C、进户火线断路，用测电笔测试室内^$处电路时，氛管都不会发光：故C不符合题意；D、若室内火线打零线短路，电路中的电流会很大，保险丝会烧断，故D不符合题意；故选A. 用电器均不正常而保险丝未熔断，说明电路中干路上有断路，测电笔测试各处电路，氛管都发光，说明徉点与火线是连通的，故只可能是零线断了.本题考査了用测电笔检修家庭电路的故障的方法.记住测电笔测试^$处电路氛管都发光为零线断.6.解：秀屿地区家用照明电路电压为220V.人体安全电压是不高于36V. 故答案为：220： 36.照明电路的电压为220V：对人体安全电压是不高于36V.记住家窓电路电压、一节干电池电压、一个蓄电池电压、人体安全电压，是一道基础题目.7.解：因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电视、电冰箱、电灯之间的连接方式为并联：开关和开关控制的电灯之间是串联的.故答案为并：串•家庭电路中用电器和用电器之间是并联的，开关和开关控制的用电器之间是串联的.掌握家屉电路中各用电器之间是并联连接，以及开关和用电器之间之间是串联连接.&解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；（2）电流通过导体时电能转化成热，这种现象叫电流的热效应.熔断器中的熔丝就是保险终，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔线的温度升高而被熔断，所以熔终熔断是电流的热效应引起的：（3）通电导线周圉存在磁场，这种现象叫电流的殲效应.由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的.故答案为：电流：热：磁.（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；（2）保险终是用电阻率比较大、熔点比较低的铅铢合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；（3）空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的碱性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断.本题考查了学生对“超负荷”的认识以及对熔终和空气开关原理的了解，它们都是物理知识在生活中的实际应用，要记住电流电流的热效应和磁效应.9.解：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路.故答案为：总功率：电路发生短路.家庭电路中电流过大的原因有两种• 一是用电器短路，二是用电器总功率过大.本题考査学生对家庭电路故障的判断能力，相对比较简单，属于基础题.10.解：电能表的测量整个家庭消耗电能的多少，一＞1^安装在最前而・总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面.电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面.故答案为：③；②.电能表是测量家庭消耗电能多少的仪表，也防止一些人愉电，一宦安装在家庭电路的最前端，并且在总开关的前而.检修电路时要断开开关，在电能表的后面要接入总开关.保险线能在电路电流过大时，能自动切断电源.为了方便更换保险丝，保险盒一迫要安装在总开关的后而.掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性.11.解：辨别零线和火线用测电笔，接触火线时能亮，接触零线时不亮：记录电路消耗的电能用电能表：家庭电路中的电压是220V.故答案为：测电笔：电能表：220.根据测电笔的作用、电能表的作用、家庭电路的电压的数值填写. 本题考査了家庭电路的电压和测电笔、电能表的作用，是一逍基础题.12.家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上，接在灯和火线之间.掌握家屉电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性.13.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点：零线直接接入灯泡的螺旋套. （2）三孔插座的接法：上孔接地线：左孔接零线：右孔接火线.掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性.14.（1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套.（2）三孔插座的接法：上孔接地线：左孔接零线：右孔接火线.掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法.15.对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上, 通过开关进灯头”.三孔插座的接法：上孔接地线：左孔接零线；右孔接火线.掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性.(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点：零线直接接入灯泡的螺旋套.(2)三孔插座的接法：上孔接地线：左孔接零线：右孔接火线.掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑便用性和安全性•17.(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点：零线宜接接入灯泡的螺旋套.(2)三孔插座的接法：上孔接地线；左孔接零线：右孔接火线.掌握家庭电路的灯泡、开关.三孔插座、两孔插座、保险丝的接法，同时考虎使用性和安全性. 18.电灯的接法：开关控制电灯时和电灯是串联的-火线首先进入开关，再进入电灯顶端的金属点：零线直接接入电灯的螺旋套.开关接在火线上，更换灯泡时断开开关安全.在家庭电路中，安装齐个元件，不但考虑各元件能使用.更要考虑使用的安全性・19.先判断开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中.掌握家屉电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性•20.电路故障分为电路短路和电路断路.短路时，电路中有电流.断路时，电路中无电流.解决此类问题要结合电路的三种状态进行分析判断-16.。

家庭电路与用电安全试题 (附答案) （09烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是答案：D（09杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。

那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路答案：D（09泰安）12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。

答案：并甲（09宁波）22．如图所示是小科家部分线路连接图。

当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。

答案：火开路（09江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．（09成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。

(09南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.答案：(09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。

小刚很快知道了它的工作原理。

试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。

.答案：火线零线火线零线（09福州市）5．下列做法不符合．．．安全用电的是A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地C．及时更换破损的导线 D．用湿手插拔用电器插头答案：D（09义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。

细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。

这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地答案：D（09四川绵阳）9．灾后重建，小宇同学家的永久性住房已经建好。

家庭电路和安全用电常识典型作图题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．请你将图中的元件连成符合安全用电原则的照明电路【答案】【详解】开关和灯泡的连接方法：火线先过开关，在入灯泡顶端的金属点，螺旋套再与零线相连。
